Расчет лестницы на монокосоуре — онлайн-калькулятор с чертежами и 3D

Воспользуйтесь 3D-калькулятором лестницы на монокосоуре с чертежами и размерами бесплатно — выполните расчет и получите проект лестницы на одном центральном косоуре онлайн.

← Калькулятор лестницы
Ошибка расчётаПожалуйста, проверьте правильность введённых данных
Калькулятор будет доступен после внесения изменений в соответствующие параметры.
Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.
Переключить интерфейс
Отображение
DU
CL
Тип лестницы
LF
RG
Размеры лестницы, проем
LB
LT
Режим построения лестницы
EX
AB
AT
Лестница
SH
SW
Ступени
MW
MF
DH
SC
SF
SO
SP
Подступенки
HV
HT
Косоуры
T
WI
QT
4
Плита перекрытия
SX
WX
ST
Стена
WT
Переключить интерфейс
Выберите проекцию:

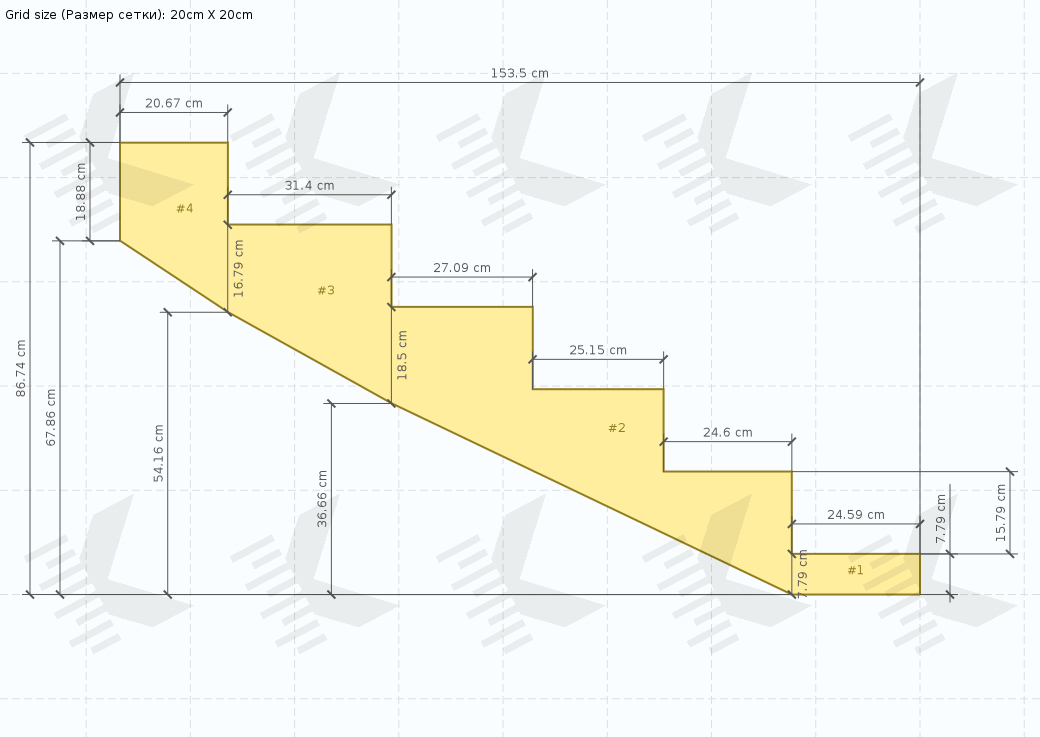

  • Чертеж лестницы (вид сбоку)Чертеж лестницы (вид сбоку)
  • drwStairsFrontViewAltdrwStairsFrontViewAlt
  • Чертеж лестницы (вид сверху)Чертеж лестницы (вид сверху)
  • Нумерация ступенейНумерация ступеней
  • Ступень № 1Ступень № 1
  • Ступень № 2Ступень № 2
  • Ступень № 3Ступень № 3
  • Ступень № 4Ступень № 4
  • Ступень № 5Ступень № 5
  • Ступень № 6Ступень № 6
  • Ступень № 7Ступень № 7
  • Ступень № 8Ступень № 8
  • Ступень № 9Ступень № 9
  • Ступень № 10Ступень № 10
  • Ступень № 11Ступень № 11
  • Ступень № 12Ступень № 12
  • Ступень № 13Ступень № 13
  • Ступень № 14Ступень № 14
  • Ступень № 15Ступень № 15
  • Ступень № 16Ступень № 16
  • Ступень № 17Ступень № 17
  • Ступень № 18Ступень № 18
  • Подступенок № 1Подступенок № 1
  • Подступенок № 2Подступенок № 2
  • Подступенок № 3Подступенок № 3
  • Подступенок № 4Подступенок № 4
  • Подступенок № 5Подступенок № 5
  • Подступенок № 6Подступенок № 6
  • Подступенок № 7Подступенок № 7
  • Подступенок № 8Подступенок № 8
  • Подступенок № 9Подступенок № 9
  • Подступенок № 10Подступенок № 10
  • Подступенок № 11Подступенок № 11
  • Подступенок № 12Подступенок № 12
  • Подступенок № 13Подступенок № 13
  • Подступенок № 14Подступенок № 14
  • Подступенок № 15Подступенок № 15
  • Подступенок № 16Подступенок № 16
  • Подступенок № 17Подступенок № 17
  • Подступенок № 18Подступенок № 18
  • Нижний косоур № 1Нижний косоур № 1
  • Нижний косоур № 2Нижний косоур № 2
  • Нижний косоур № 3Нижний косоур № 3
  • Верхний косоур № 1Верхний косоур № 1
  • Верхний косоур № 2Верхний косоур № 2
  • Верхний косоур № 3Верхний косоур № 3
Переключить интерфейс
Расстояние: 0
Результаты расчета
Лестница
  • Угол наклона: 34.2 °
  • Формула удобства (h + s): 39.05 см
  • Формула Блонделя (2h + s): 54.84 см
  • Высота ступени: 15.79 см
  • Ширина проступи: 23.26 см
  • Количество ступеней: 18 шт
  • Ширина марша лестницы: 100 см
  • Корректировка ширины проступи (нижний марш): 10.17 см
  • Корректировка ширины проступи (верхний марш): -20.33 см
Материалы конструкции
Ступень № 1
  • Длина: 100 см
  • Ширина: 27.21 см
  • Толщина: 4 см
  • Объем: 0.011 м³
Ступень № 2
  • Длина: 100 см
  • Ширина: 27.21 см
  • Толщина: 4 см
  • Объем: 0.011 м³
Ступень № 3
  • Длина: 100 см
  • Ширина: 31.83 см
  • Толщина: 4 см
  • Объем: 0.013 м³
Ступень № 4
  • Длина: 103.92 см
  • Ширина: 37.92 см
  • Толщина: 4 см
  • Объем: 0.016 м³
Ступень № 5
  • Длина: 118.25 см
  • Ширина: 43.95 см
  • Толщина: 4 см
  • Объем: 0.021 м³
Ступень № 6
  • Длина: 149.18 см
  • Ширина: 45.97 см
  • Толщина: 4 см
  • Объем: 0.027 м³
Ступень № 7
  • Длина: 151.42 см
  • Ширина: 42.43 см
  • Толщина: 4 см
  • Объем: 0.026 м³
Ступень № 8
  • Длина: 123.75 см
  • Ширина: 41.84 см
  • Толщина: 4 см
  • Объем: 0.021 м³
Ступень № 9
  • Длина: 107.29 см
  • Ширина: 39.07 см
  • Толщина: 4 см
  • Объем: 0.017 м³
Ступень № 10
  • Длина: 100.68 см
  • Ширина: 30.07 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 11
  • Длина: 100 см
  • Ширина: 28.91 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 12
  • Длина: 100 см
  • Ширина: 28.91 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 13
  • Длина: 100 см
  • Ширина: 28.9 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 14
  • Длина: 100 см
  • Ширина: 28.91 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 15
  • Длина: 100 см
  • Ширина: 28.9 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 16
  • Длина: 100 см
  • Ширина: 28.91 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 17
  • Длина: 100 см
  • Ширина: 28.9 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 18
  • Длина: 100 см
  • Ширина: 28.91 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Подступенок № 1
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 2
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 3
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 4
  • Длина: 100.59 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 5
  • Длина: 105.22 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 6
  • Длина: 120.45 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.003 м³
Подступенок № 7
  • Длина: 141.42 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.003 м³
Подступенок № 8
  • Длина: 118.2 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.003 м³
Подступенок № 9
  • Длина: 103.45 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 10
  • Длина: 100.07 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 11
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 12
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 13
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 14
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 15
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 16
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 17
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 18
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Указанные «Размеры»
Отображение
  • Единицы измерения: см
  • Цвет чертежа: цветной
Тип лестницы
  • С поворотом налево:  selected
Размеры лестницы, проем
  • Длина вдоль нижнего марша: 200 см
  • Длина вдоль верхнего марша: 350 см
Режим построения лестницы
  • Верхний и нижний марш - точно по размерам проема:  selected
Лестница
  • Высота проема от пола до пола: 300 см
  • Ширина марша лестницы: 100 см
Ступени
  • Минимальная ширина ступени с опорой на столб: 10 см
  • Минимальная ширина ступени с опорой на косоур: 4 см
  • Высота: 16 см
  • Толщина: 4 см
  • Выступ края ступени (спереди): 3 см
  • Выступ края ступени (сбоку): 3 см
Подступенки
  • Толщина: 1.8 см
Косоуры
  • Толщина: 4 см
  • Минимальная ширина косоура: 15 см
  • Количество: 3 шт
Плита перекрытия
  • Выступ над проемом: 210 см
  • Отступ от стены: 140 см
  • Толщина: 20 см
Стена
  • Толщина: 20 см
