- Medida 1. Selección del número de pasos giratorios-2 piezas, 3 piezas, 4 piezas, n piezas (por defecto 2 unids).
- Medida 2. Selección de unidades de medida adecuadas: mm, cm, m, pulgadas, pies.
- Medida 3. Especificar la opción de dibujar dibujos-monocromo, color.
- Medida 4. La definición del lado de acceso a la escalera es a la derecha (con un giro a la izquierda), a la izquierda (con un giro a la derecha).

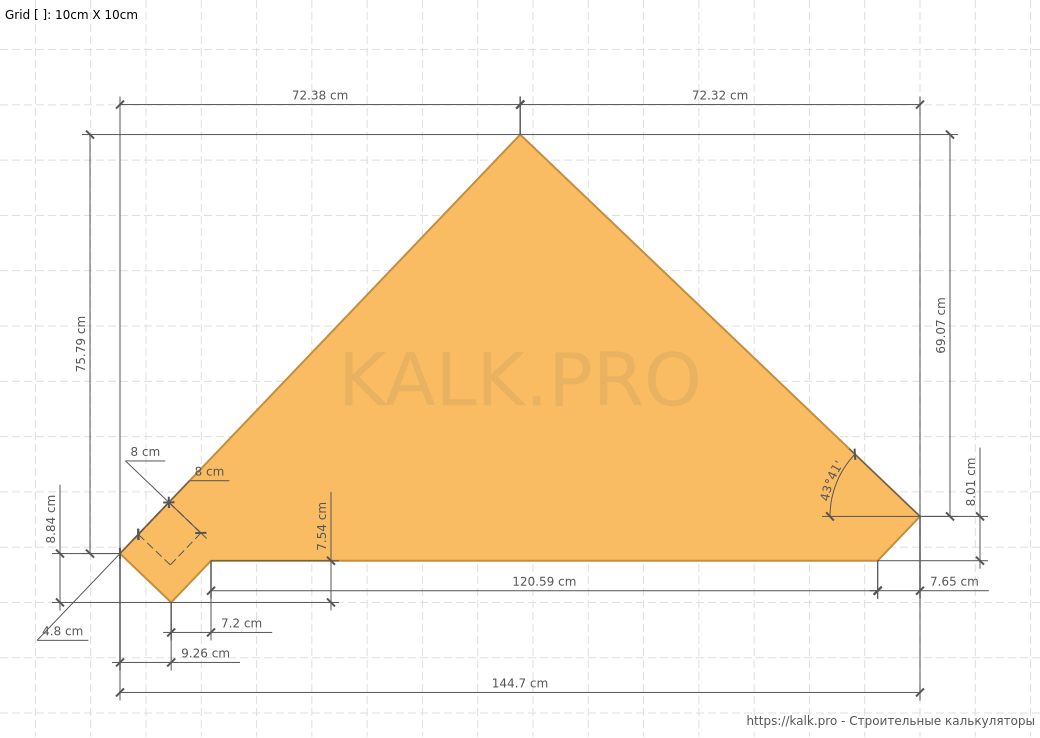

- Medida 5. El método de fijación de los pasos giratorios es la conexión de la ranura de espiga, en la sección del poste de soporte.
- Medida 6. Introducción de parámetros de escalera-longitud, anchura de marcha, altura de la abertura (si el escalón superior está en el nivel del segundo piso, la altura de la abertura = la altura de la escalera).
- Medida 7. Parámetros de escalones: el número de escalones rectos (superior e inferior), el grosor del escalón, el borde del escalón, el escalón superior por debajo del nivel del segundo piso o en el nivel (opcional).
- Medida 8. Podstepenki-la necesidad de la aplicación en la construcción podstepenkov (opcional), espesor de los elevadores.

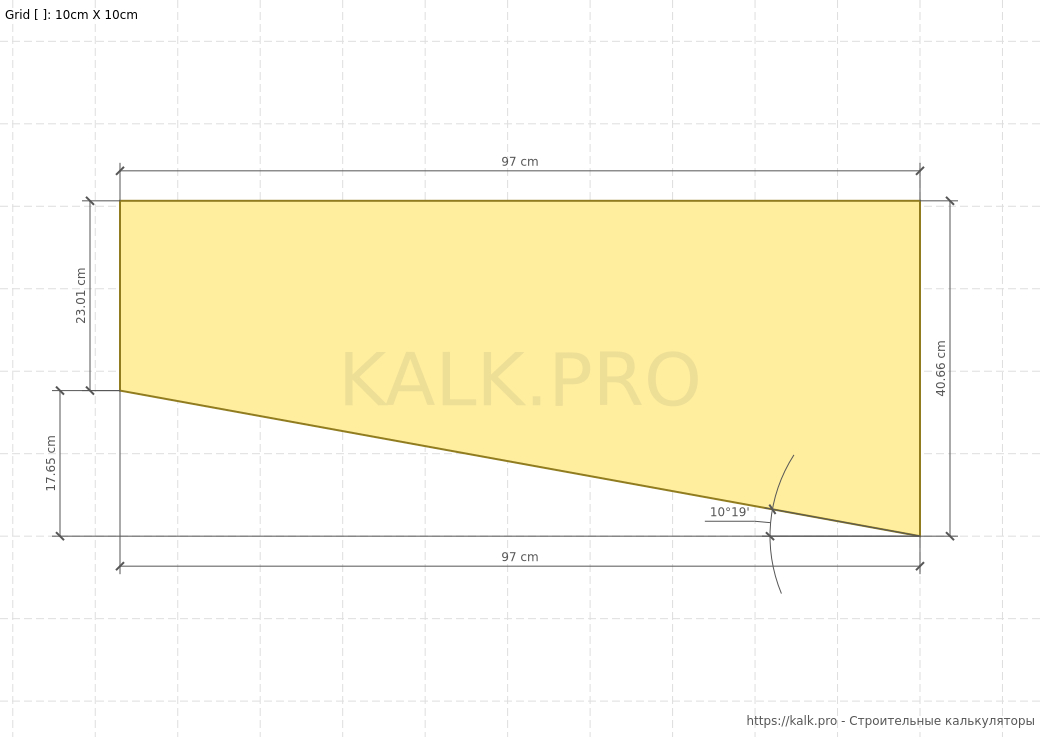

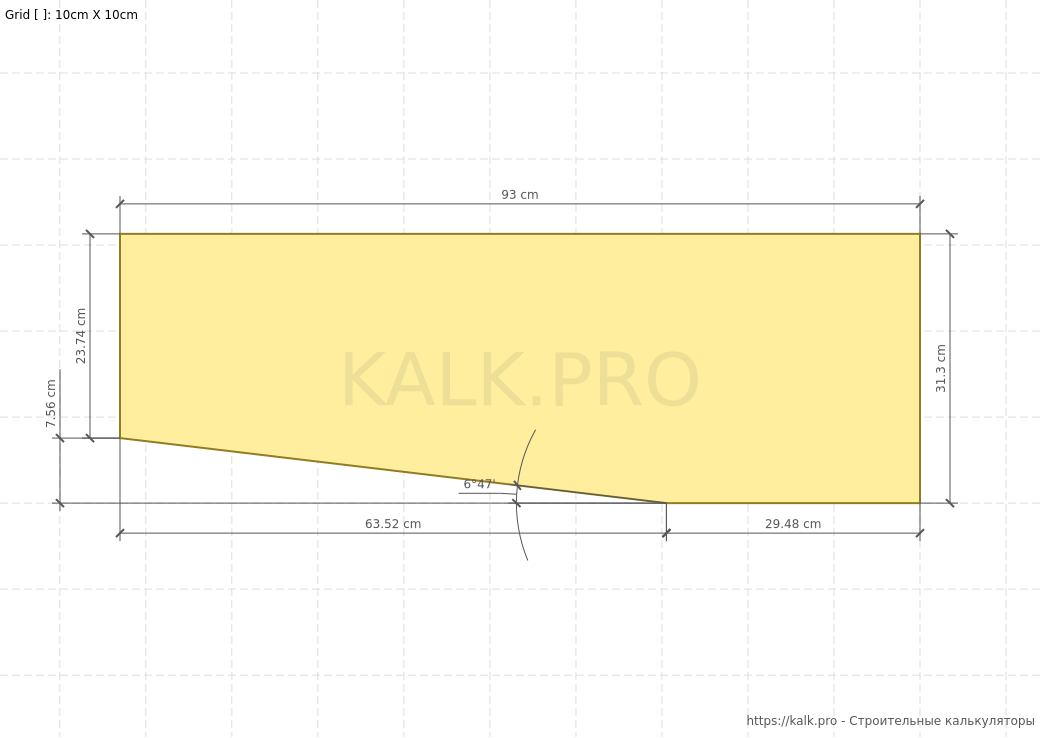

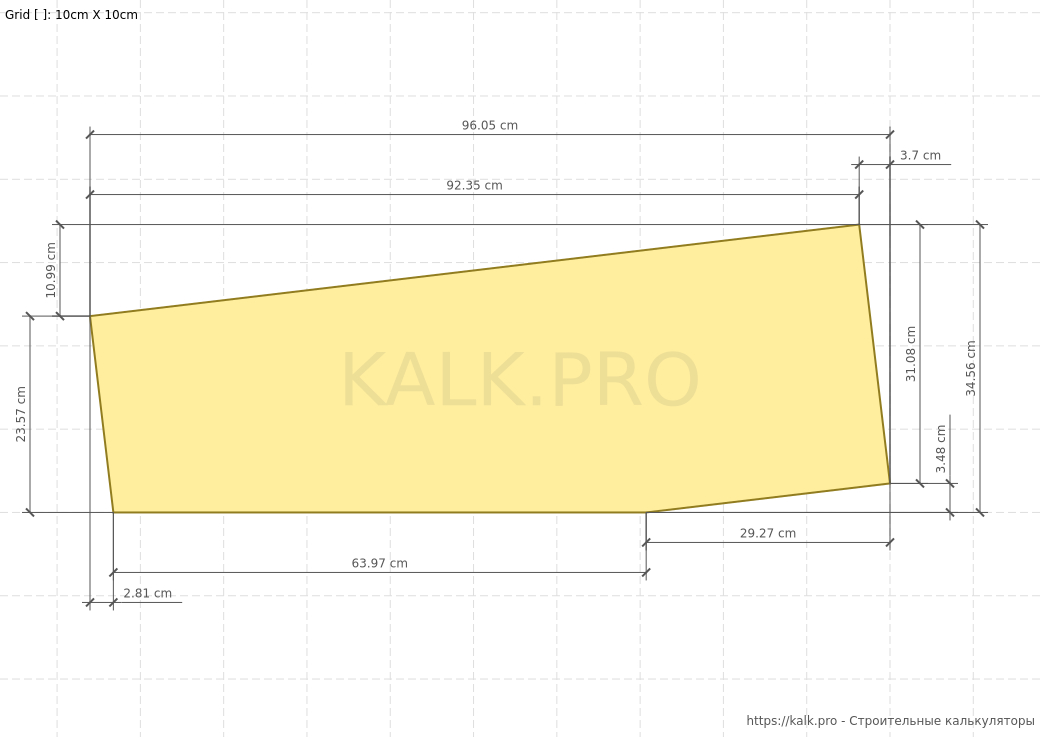

- Medida 9. Parámetros de la viga-espesor de la viga, anchura de la viga (por separado para marcha directa y carrera).

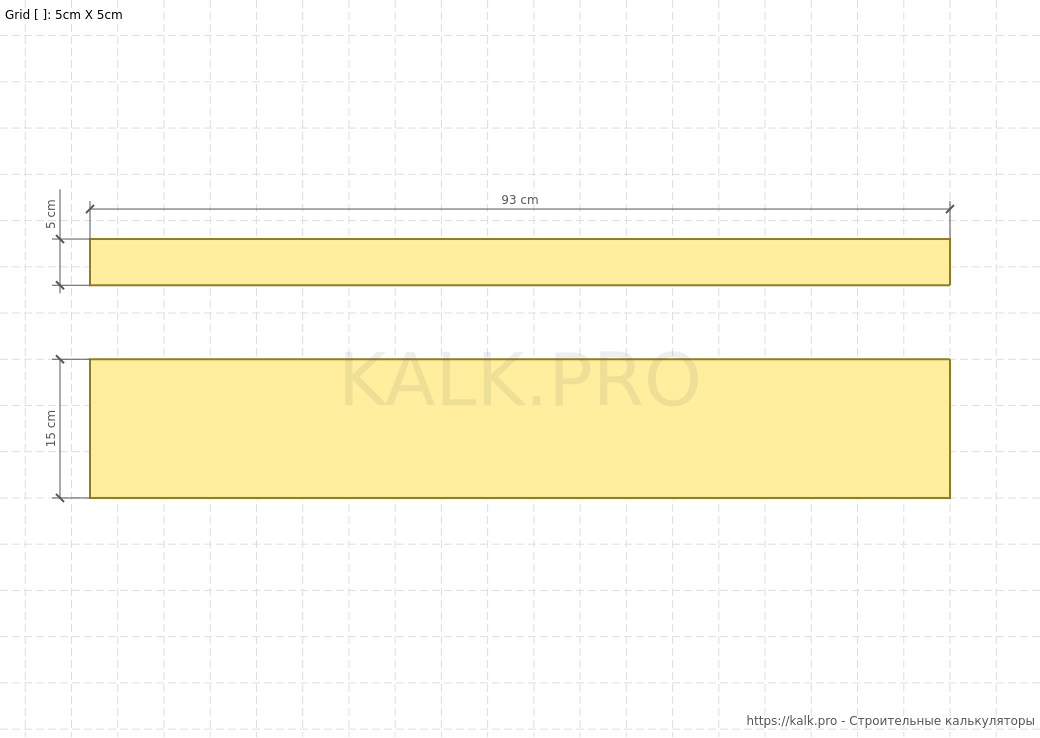

- Medida 10. Vigas de soporte de rigidez-espesor, ancho.

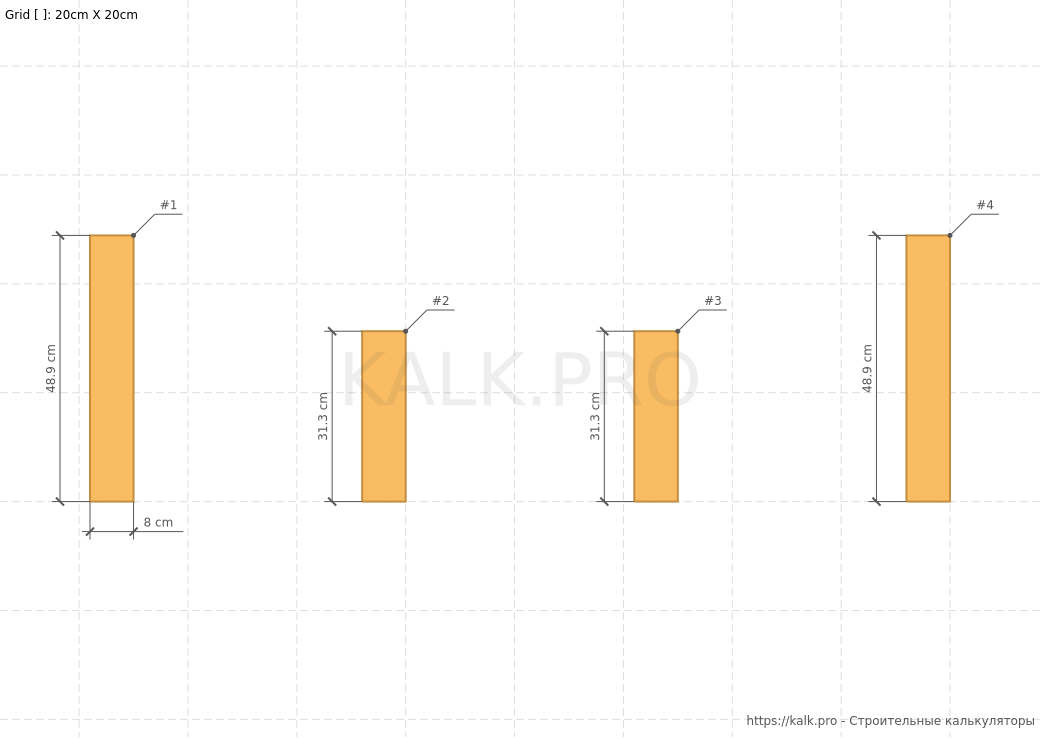

- Medida 11. Los parámetros del poste de soporte son el lado de la sección de la barra cuadrada.
- Medida 12. La elección de las características de los elementos de la cerca – la altura, el espesor, el ancho de los pasamanos, el lado de la sección del balaustre.
- Medida 13. Superposición y paredes: los bloques solo se utilizan para la visualización 3D y no afectan los resultados finales (el saliente de la placa de losa sobre la abertura, también se utiliza para determinar la altura mínima del paso).
- Medida 14. Confirmar los valores introducidos e iniciar el cálculo de la escalera con un giro de 90° con dos escalones escalonados con el botón «Calcular».
Características de diseño / designaciones en dibujos
Recomendación
Para crear el diseño más cómodo de usar, se recomienda seleccionar los parámetros de los pasos sobre la base de una fórmula universal «escaleras cómodas"del ingeniero francés François Blondel. Esta expresión se deduce científicamente y se deduce que si se reduce el ancho del paso, debe aumentar su altura, y viceversa: al aumentar el ancho del paso, debe reducir su altura, manteniendo la longitud del paso dentro de 600-650 mm. «Cálculo de escaleras online».
Fórmula De Blondel: 2 × h + s = 60/65 cm
- h-altura de la etapa;
- s-anchura de la pisada;
- 60/65 cm es la longitud promedio del paso de una persona.
Se puede encontrar más información interesante sobre el diseño e instalación de escaleras en las páginas – escalera de madera con sus propias manos e ángulo óptimo de la escalera. Estamos seguros de que esta información le será útil, incluso al calcular la Calculadora de escalera de 90° con dos escalones giratorios.

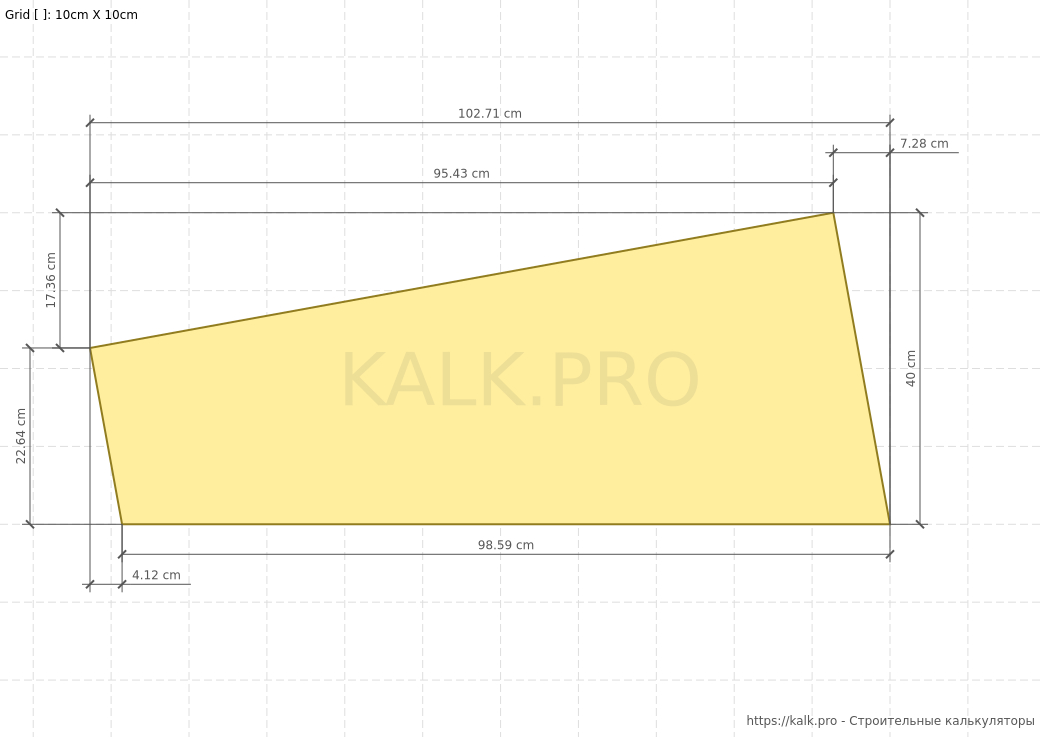

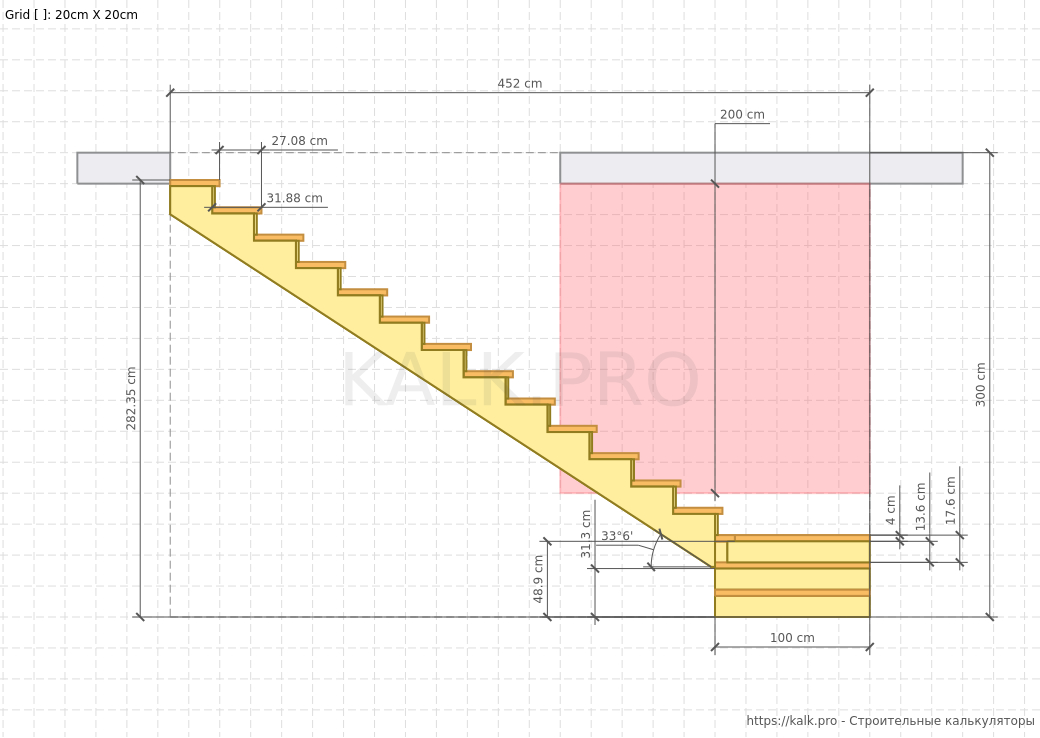

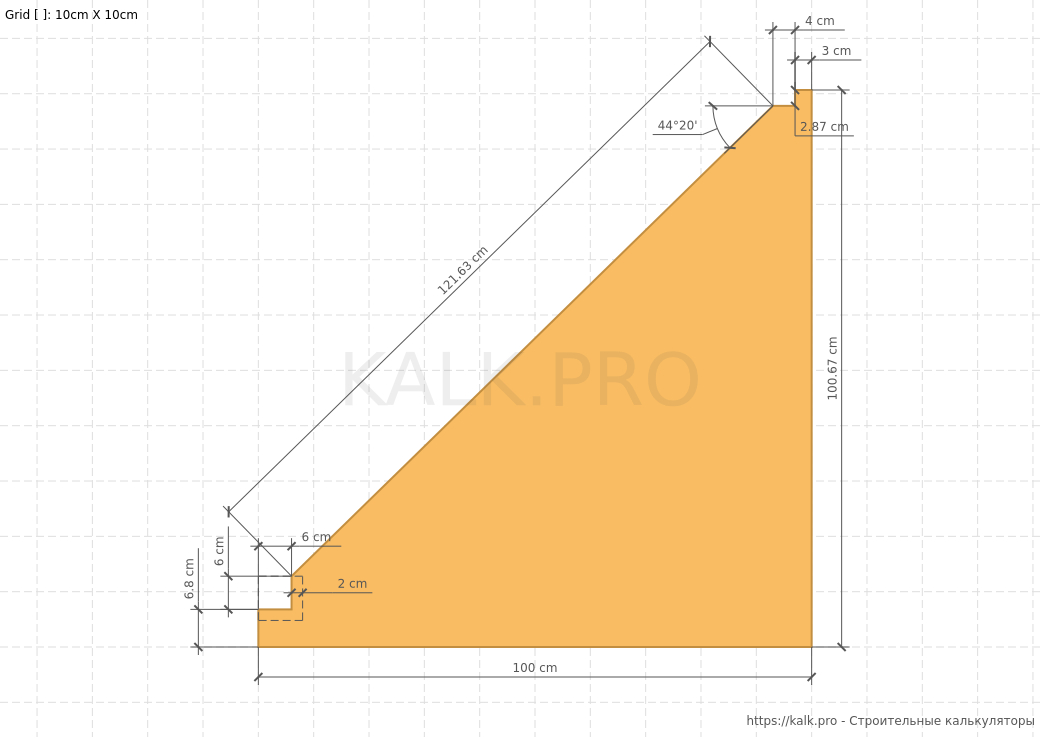

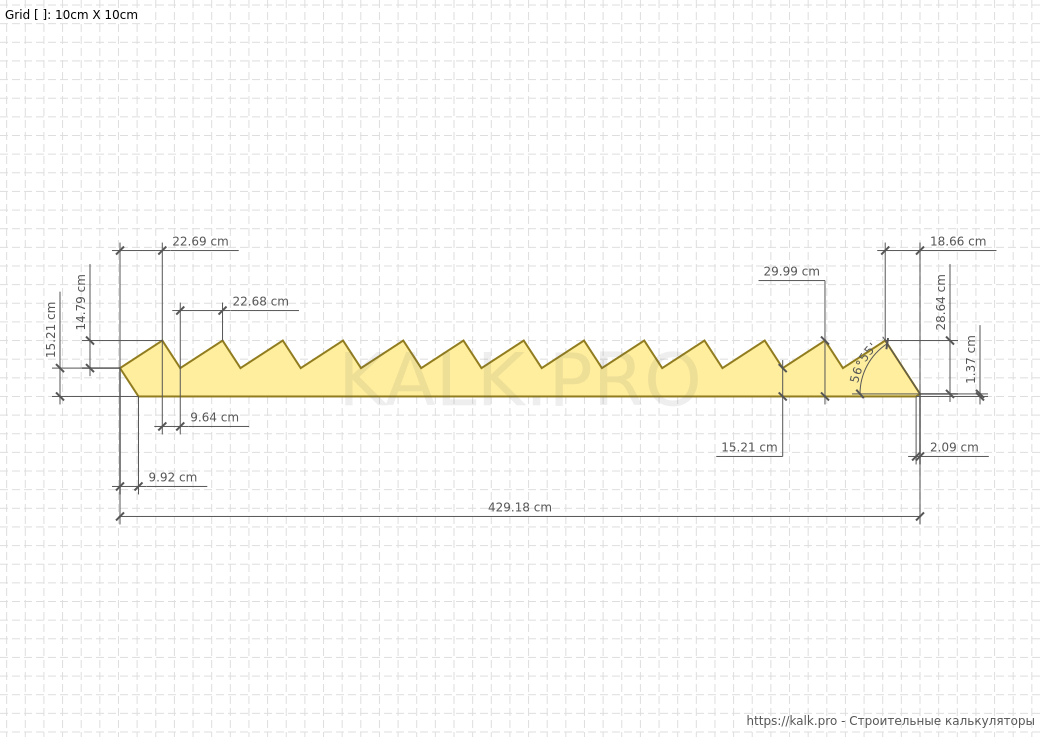

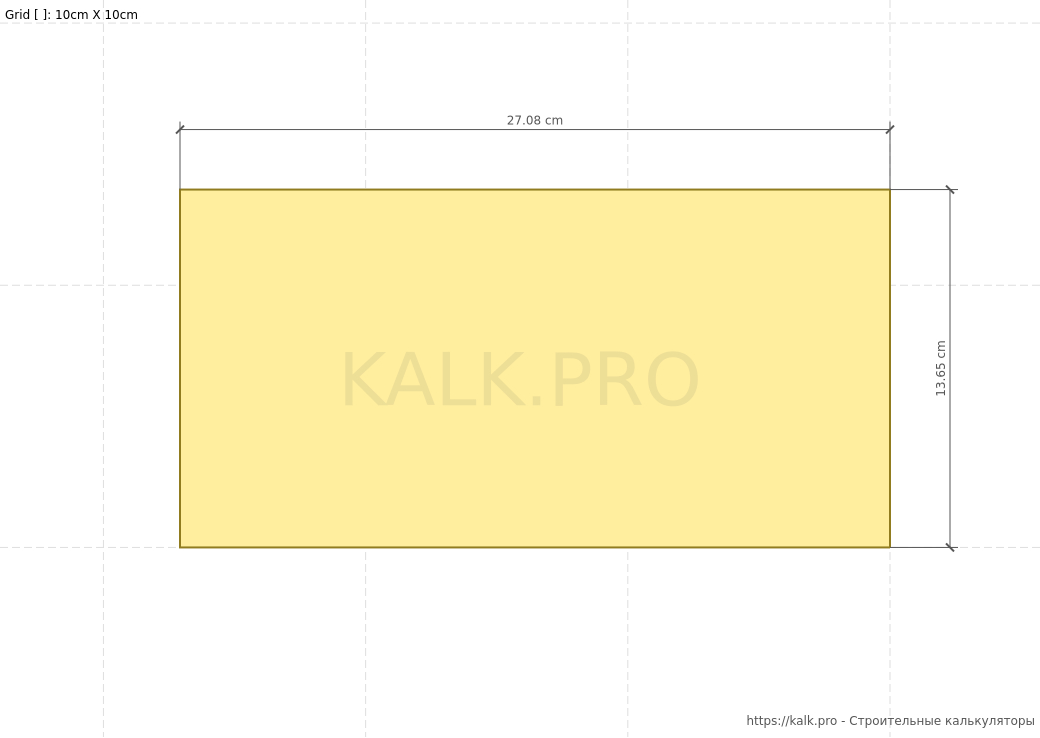

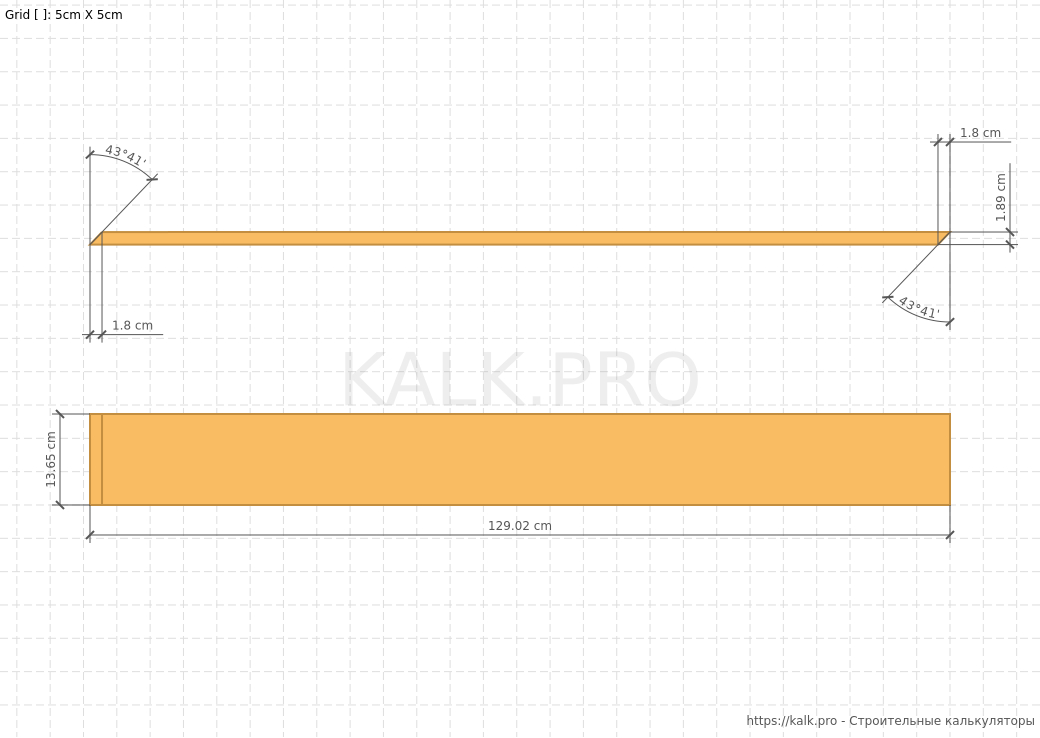

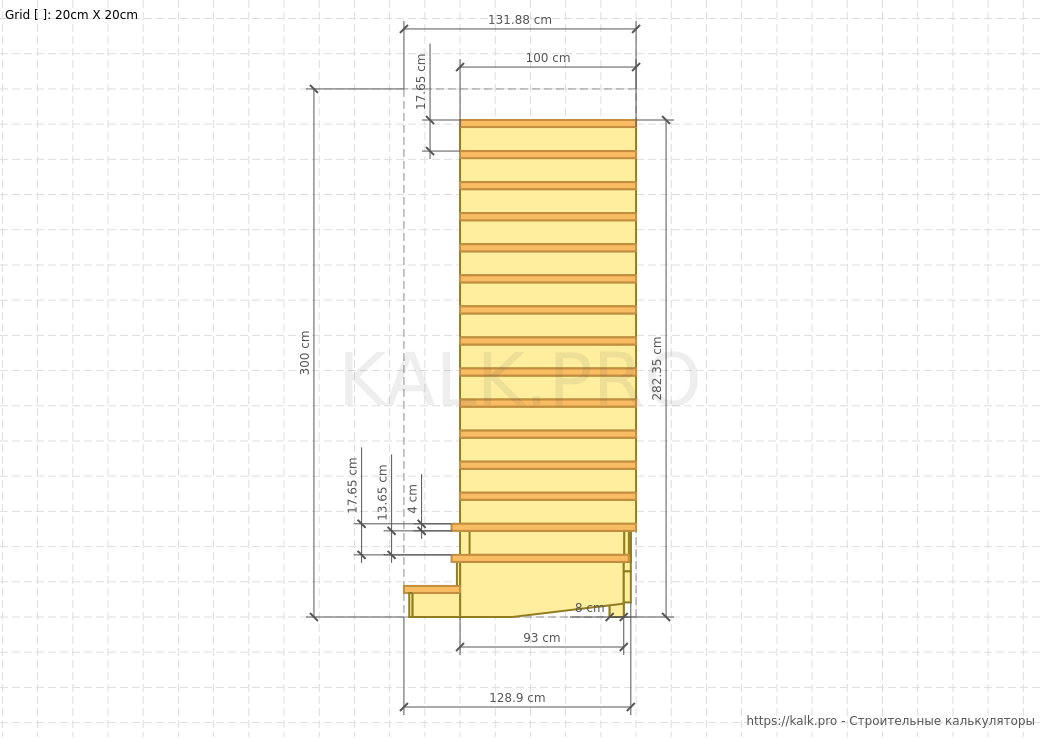

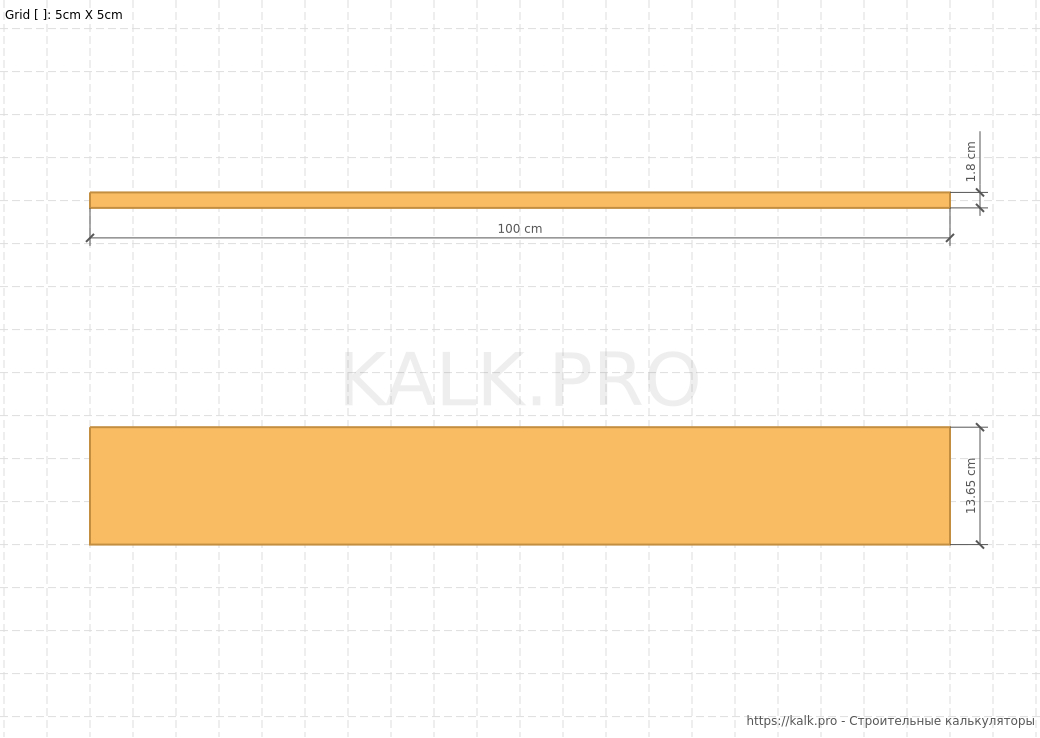

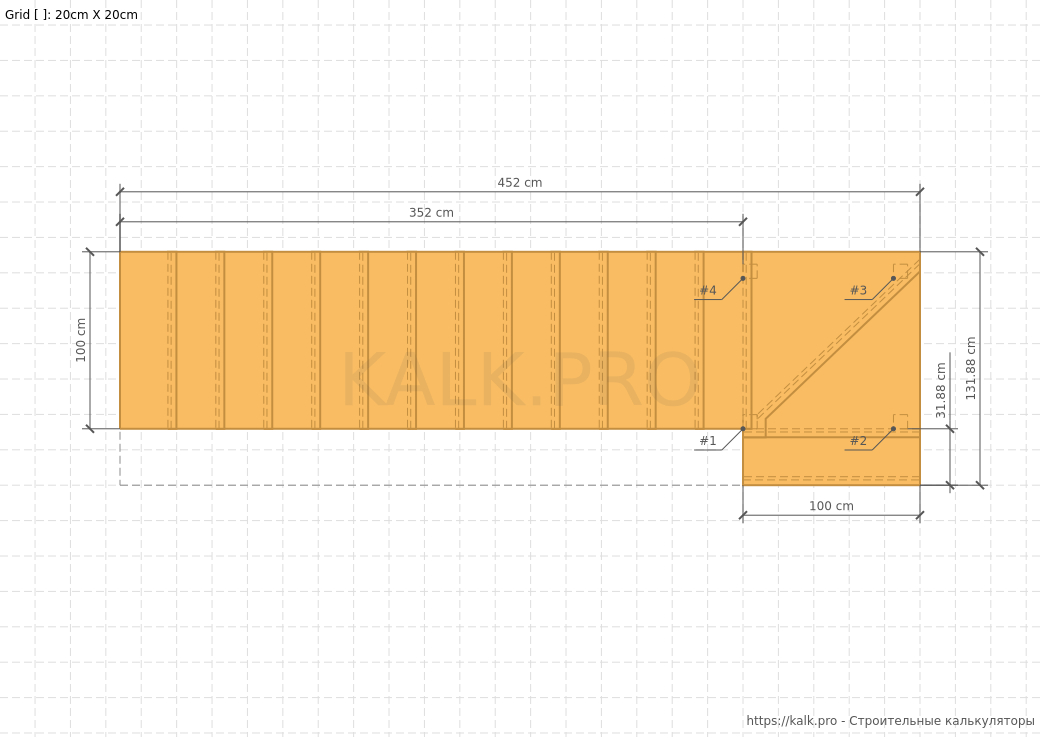

Ejemplo de cálculo de una escalera en forma de L
DOCUMENTOS DE LECTURA OBLIGATORIA: GOST 23120-78 "escaleras de marcha, plataformas y cercas de acero", SNIP 21-01-97 (SP 112.13330.2011) "seguridad contra Incendios de edificios y estructuras", SNIP 31-02-2001 (SP 55.13330.2010) "Casas residenciales unifamiliares", SNIP 2.08.01-89 "edificios Residenciales", SNIP 2.08.02-89 (SP 118.13330.2011) "edificios Públicos y estructuras", SNIP 2.01.07-85 (SP 20.13330.2010) "Cargas e impactos", SNIP II-25-80 (SP 64.13330.2011) "estructuras de Madera".
