Cálculo de escadas com uma rotação de 180° com quatro etapas de corrida
Calculadora online com desenhos

• Passo 1. Seleção de número de estágios de giro – 4 pcs, 6 pcs, 8 pcs, n pcs (padrão 4 pcs).
• Passo 2. Seleção de unidades adequadas-mm, cm, M, polegadas, pés.
• Passo 3. Especificando o método de desenhar desenhos – monocromático, colorido.
• Passo 4. Definição do lado da aproximação da escada-direita (com uma curva à esquerda), esquerda (com uma curva à direita).
• Passo 5. Determinação das dimensões horizontais da abertura ao longo das marchas superior e inferior, bem como a distância entre as marchas inferior e superior.
• Passo 6. O modo de construção de escadas dependendo do método de cálculo da largura do passo – a parte superior, intermediário e inferior a marcha exatamente do tamanho de abertura / inferior, de acordo com o tamanho, intermediário e superior automaticamente / intermediário de acordo com o tamanho, superior e inferior e automaticamente / superior de acordo com o tamanho, inferior e intermediário automaticamente.
• Passo 7. Entrada de parâmetros da escada - largura da marcha, altura da abertura ^{(se o estágio superior estiver no nível do 2º andar, a altura da abertura = a altura da escada)}.
• Passo 8. Parâmetros do estágio-largura mínima dos estágios de rotação(s) no canto de rotação «parâmetro MW"e confiando em kosour em qualquer outro lugar «parâmetro MF". altura necessária dos degraus ^{(o valor mais próximo possível será selecionado)}. espessura do degrau, saliência da borda do degrau, degrau superior abaixo do nível do 2º andar ou no nível (opcional).

• Passo 9. Risers-a necessidade de usar risers no projeto (opcional), espessura dos tirantes.
• Passo 10. Parâmetros do kosour – espessura e largura mínima do kosour, bem como seu número por marcha (padrão 3 pcs).
• Passo 11. Sobreposição e paredes-os blocos são usados apenas para visualização 3D e não afetam os resultados finais.
• Passo 12. Confirmar os valores inseridos e iniciar o cálculo da escada com uma rotação de 180° com quatro etapas de corrida usando o botão «Calcular».

Características do projeto / designações nos desenhos

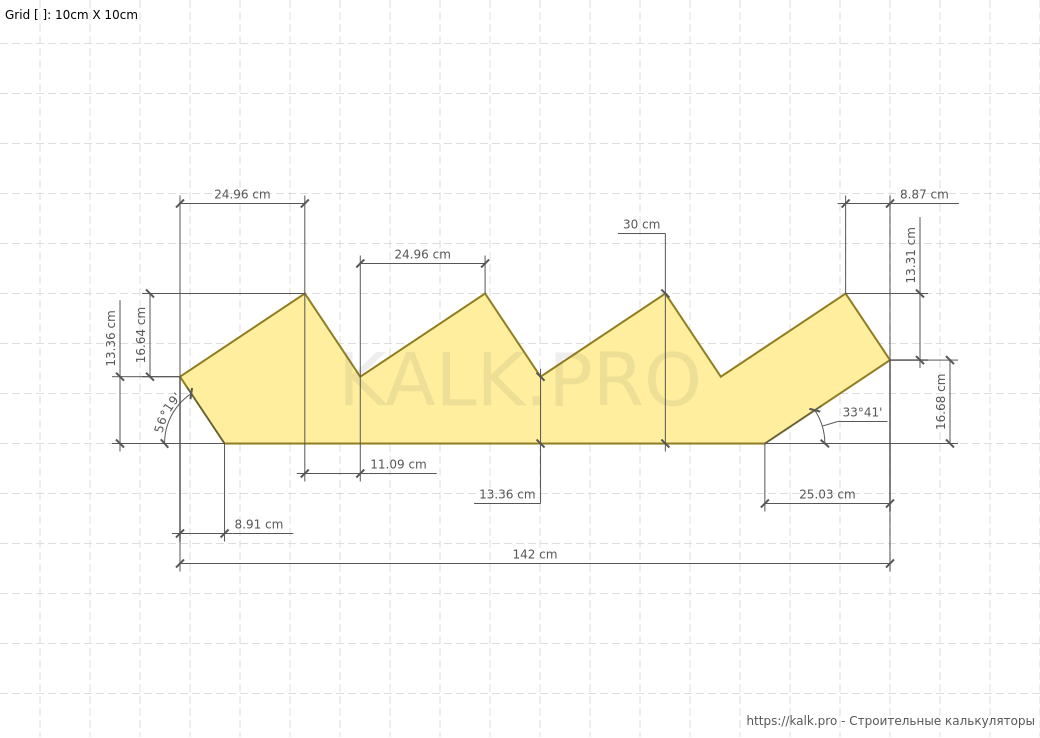

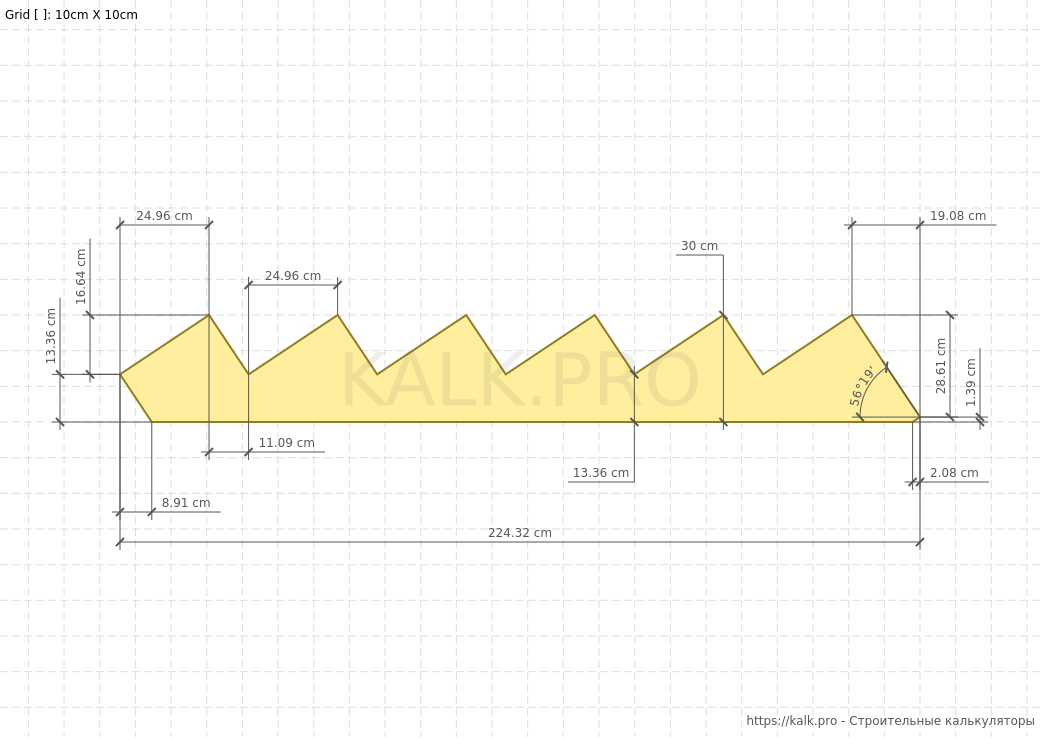

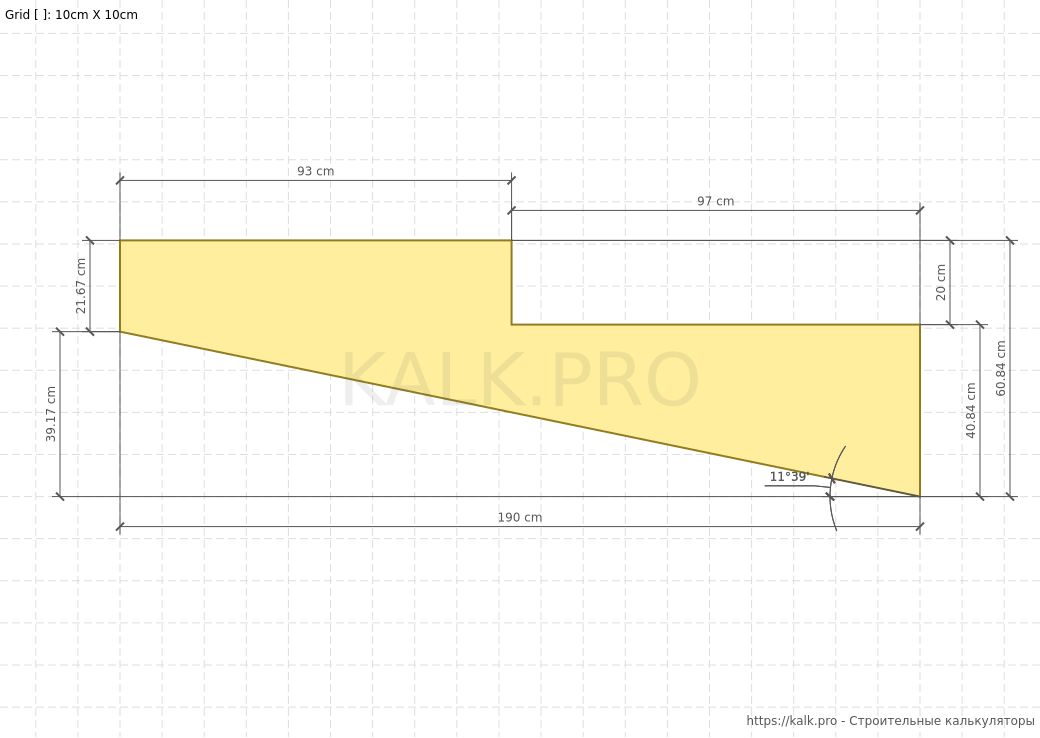

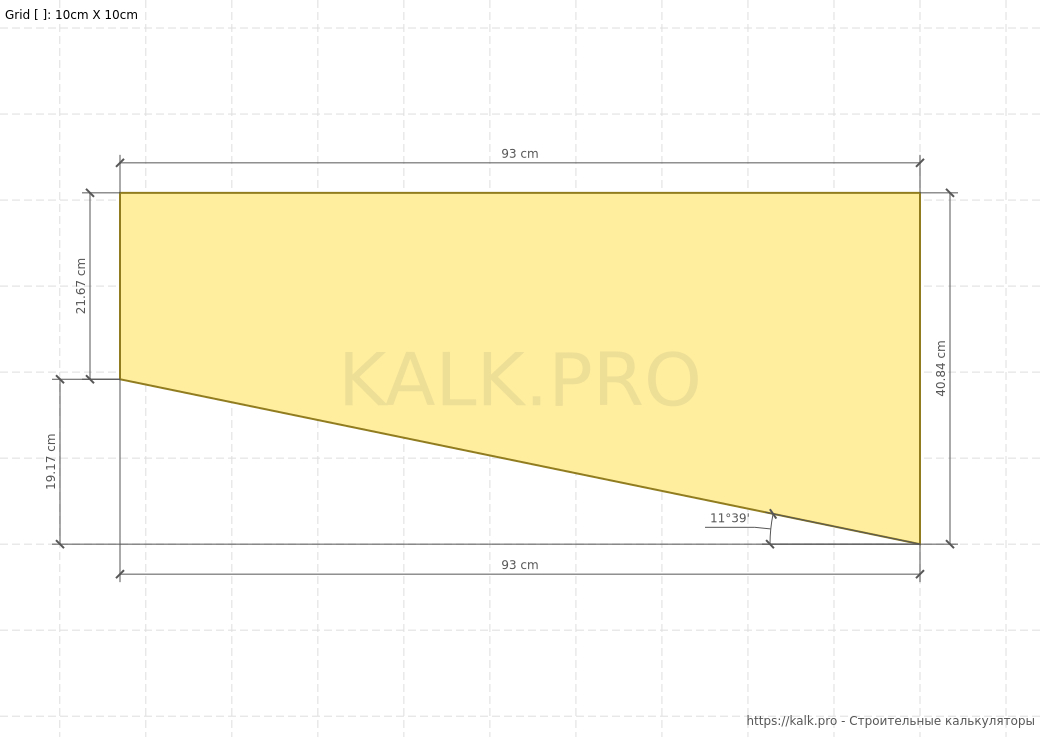

Sentidos das fibras dentro do kosoura

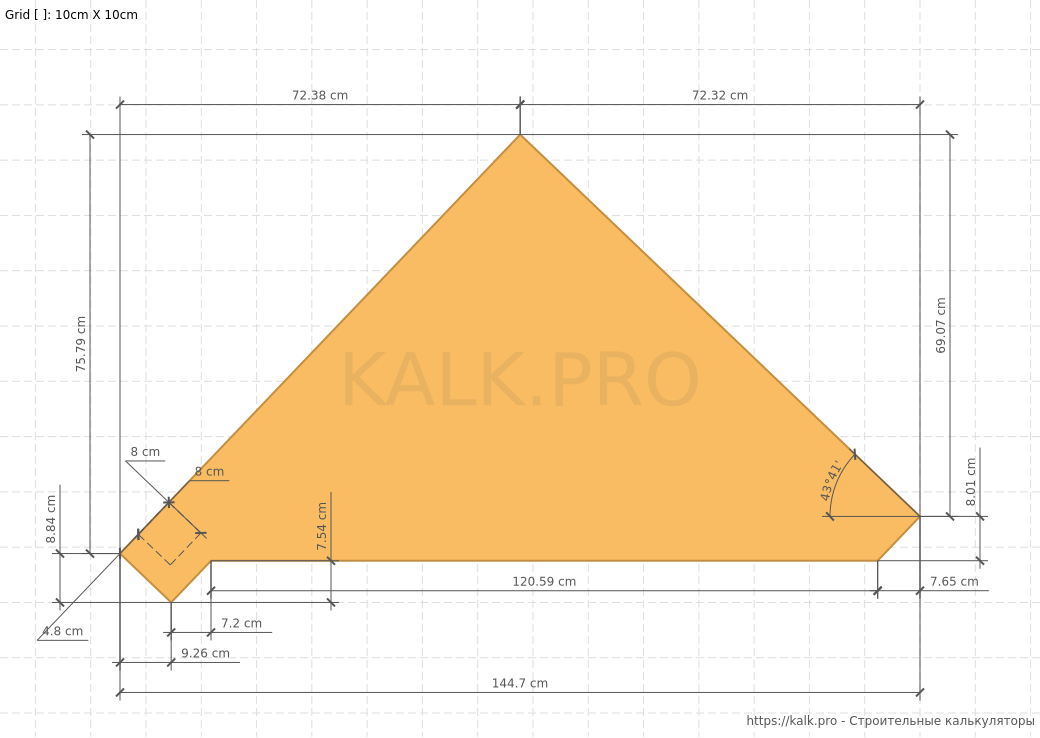

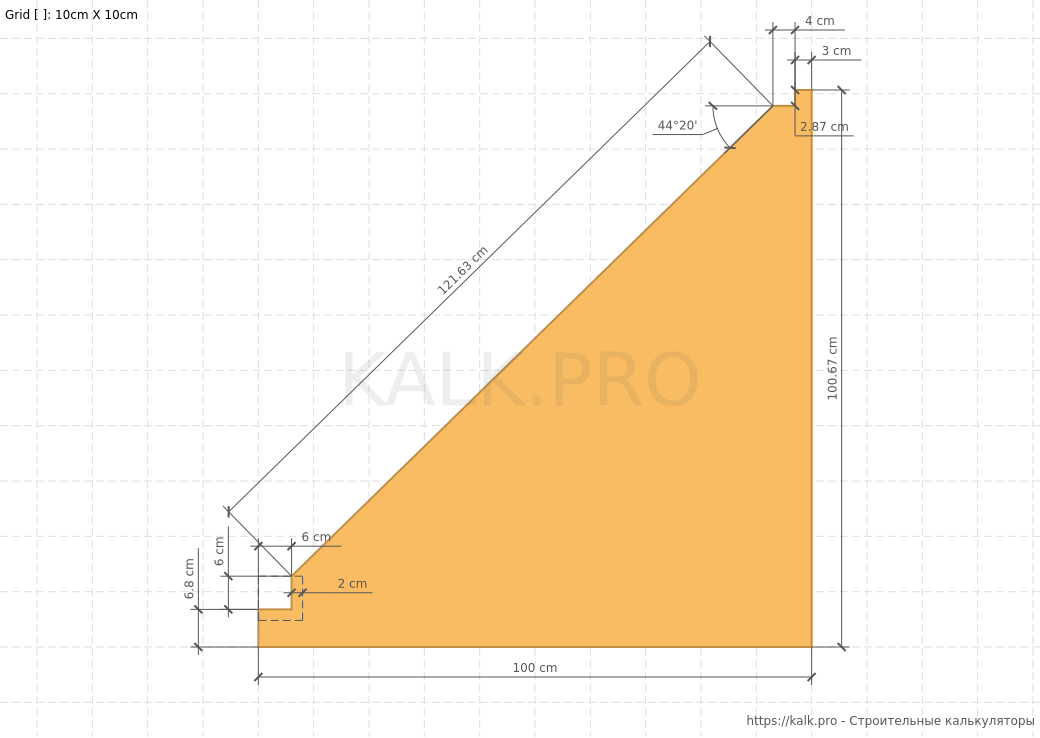

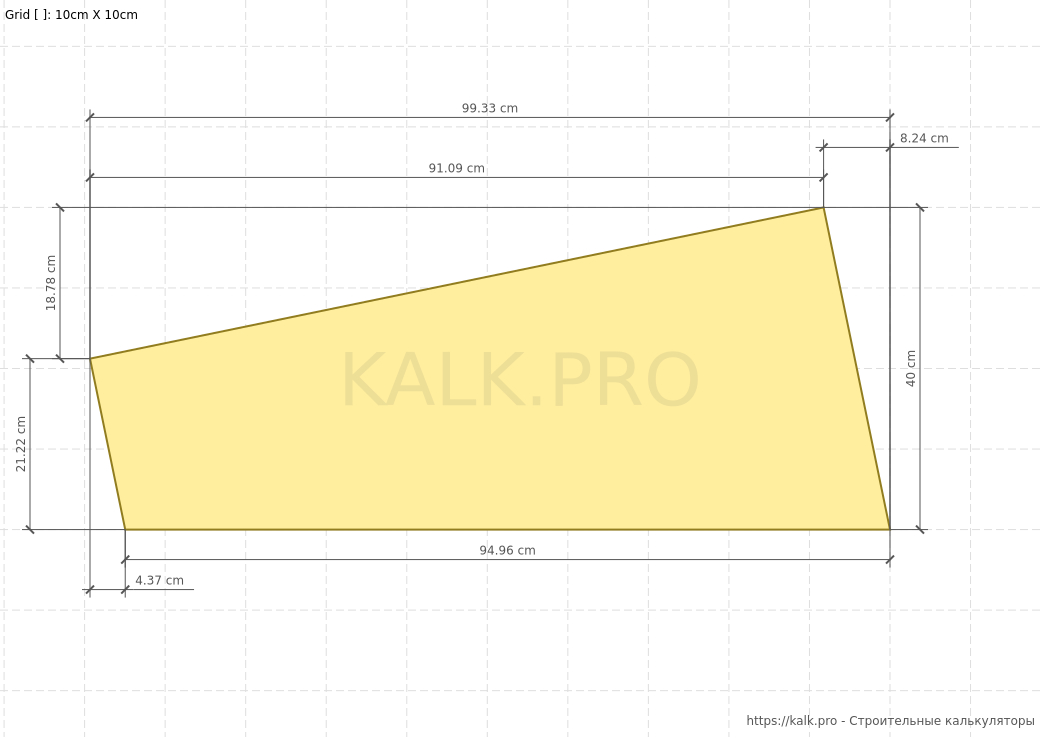

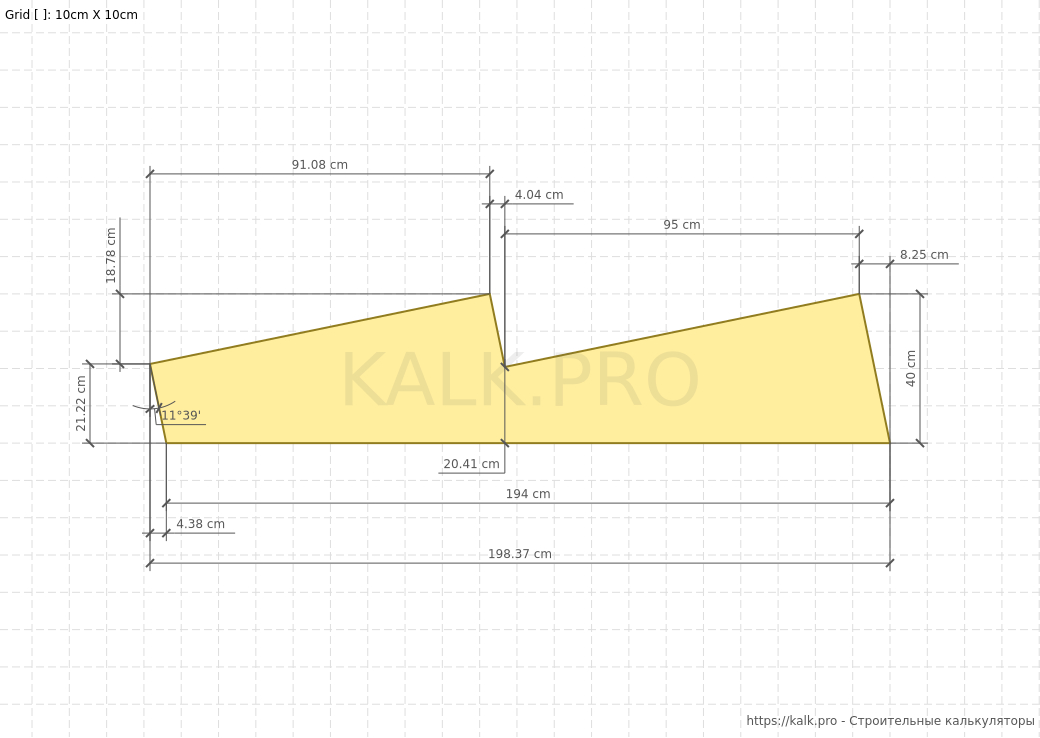

Direções das fibras dentro do estágio de corrida

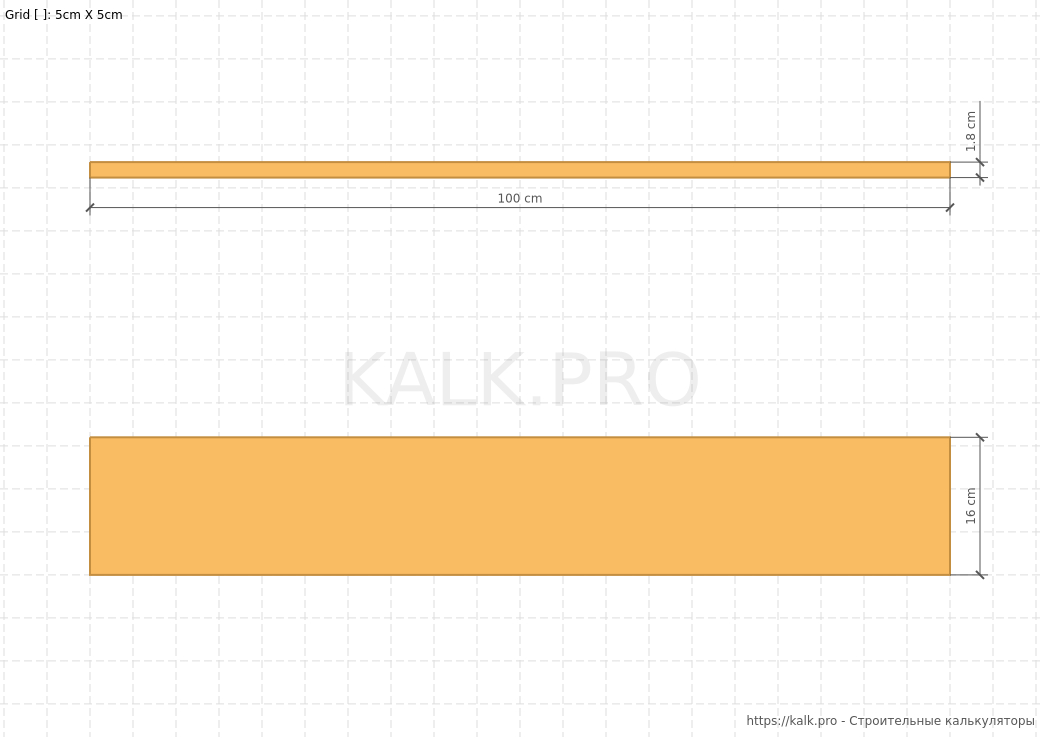

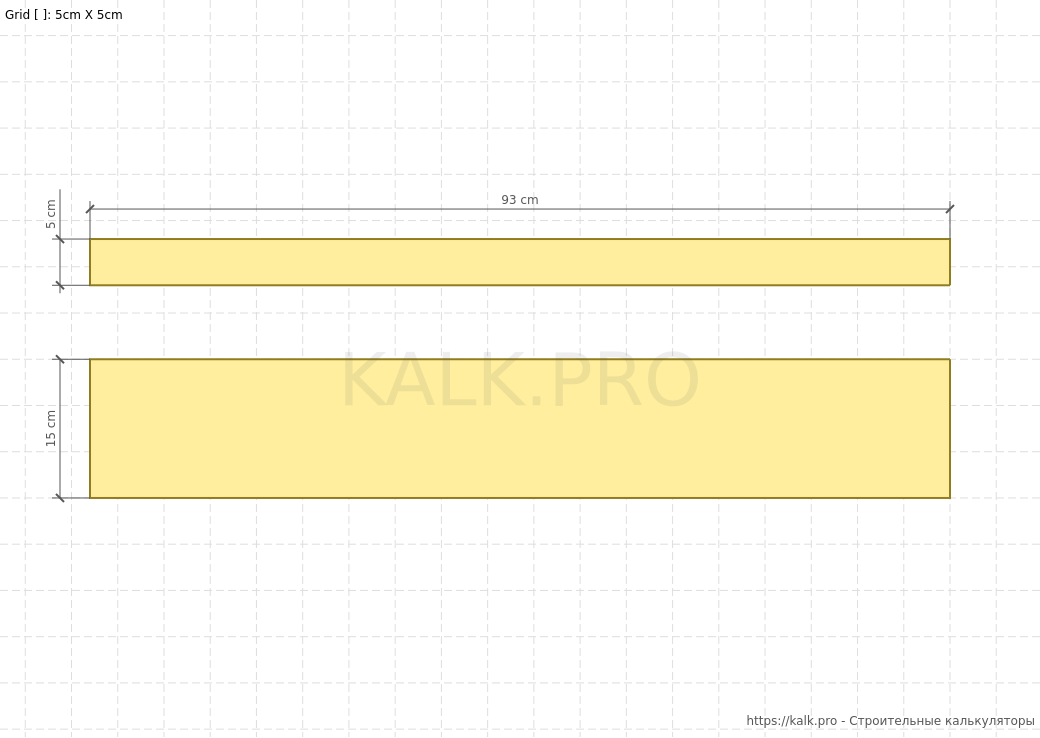

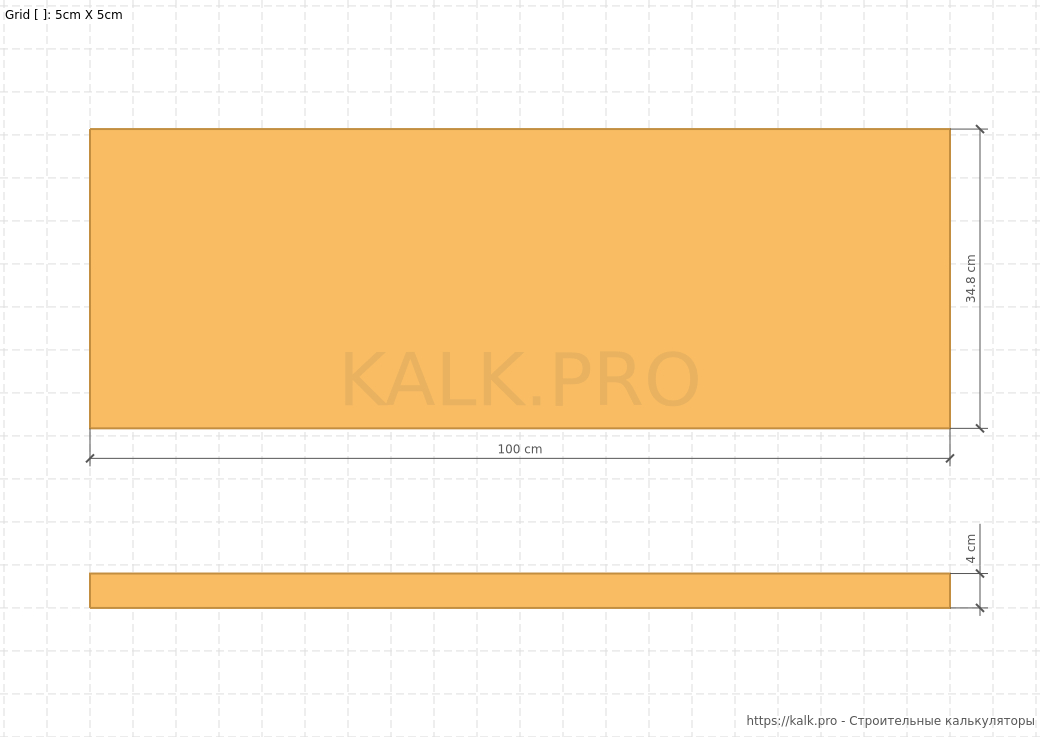

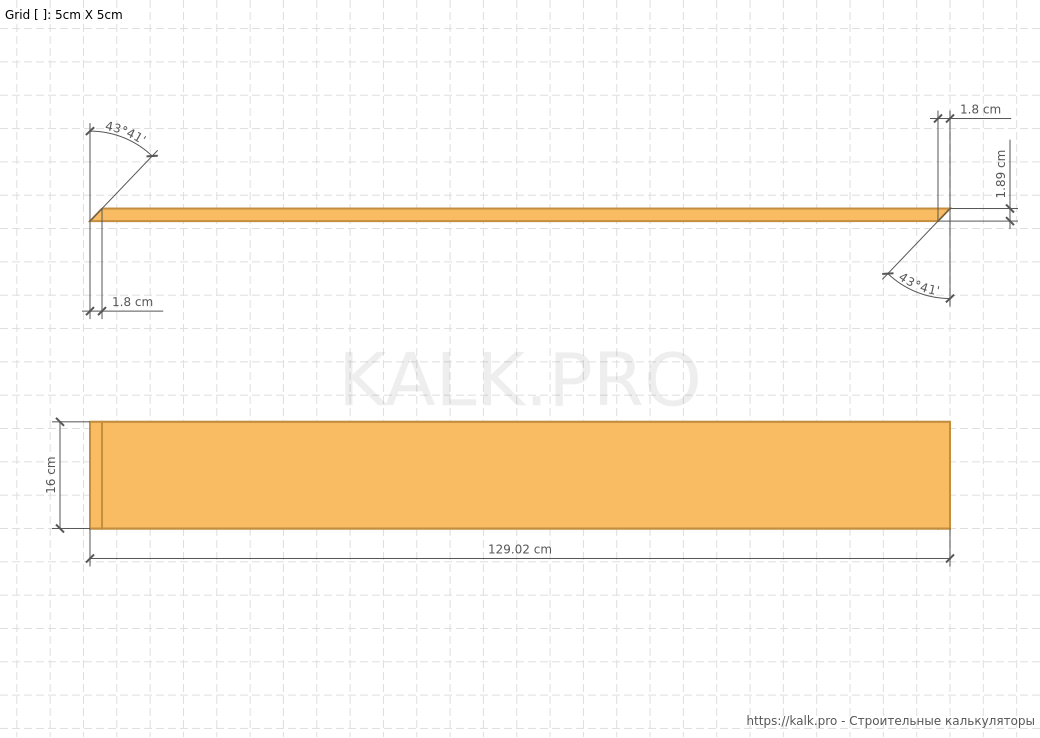

Direções das fibras dentro do degrau

Recomendação

Para criar a estrutura mais confortável para a operação, recomenda-se selecionar os parâmetros das etapas com base em uma fórmula universal «escadas confortáveis"o engenheiro francês François Blondel. A expressão apresentada científico e, através dele, que se diminui a largura dos degraus, a necessidade de aumentar a sua altura, e vice – versa- se aumentar a largura do degrau precisa diminuir a sua altura, mantendo o comprimento do passo e dentro de 600-650 мм. Também se você estiver interessado, as melhores definições de outros itens, visite a página da seção de «Cálculo da escada on-line».

• h-altura do degrau;
• S-Largura do passo;
• 60/65 cm é o comprimento médio do passo de uma pessoa.

Separadamente, o parâmetro deve ser observado MF, que determina a forma do conjunto rotativo da escada e a área da superfície de suporte do degrau, em particular. Com uma diminuição no parâmetro, a escada será mais curva e compacta (tenderá à forma da espiral), mas ao mesmo tempo a capacidade de carga da etapa diminuirá, uma vez que a área de contato com o kosour será reduzida. Portanto, ao especificar MF menos de 10 cm, devem ser seguidas medidas para fortalecer a estrutura: o número de kosours por marcha deve ser de 3 ou mais, e a placa do estágio deve ser feita de madeira maciça.

Se você está interessado nos parâmetros ideais de outros elementos da escada – visite a página da seção «Cálculo da escada on-line».

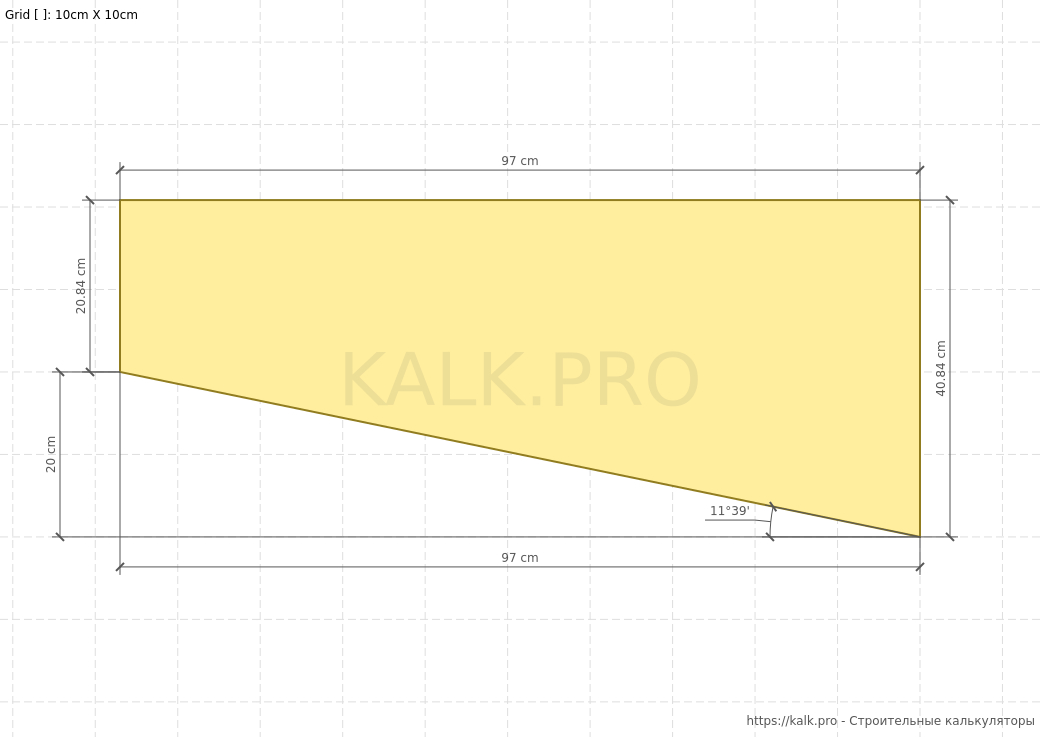

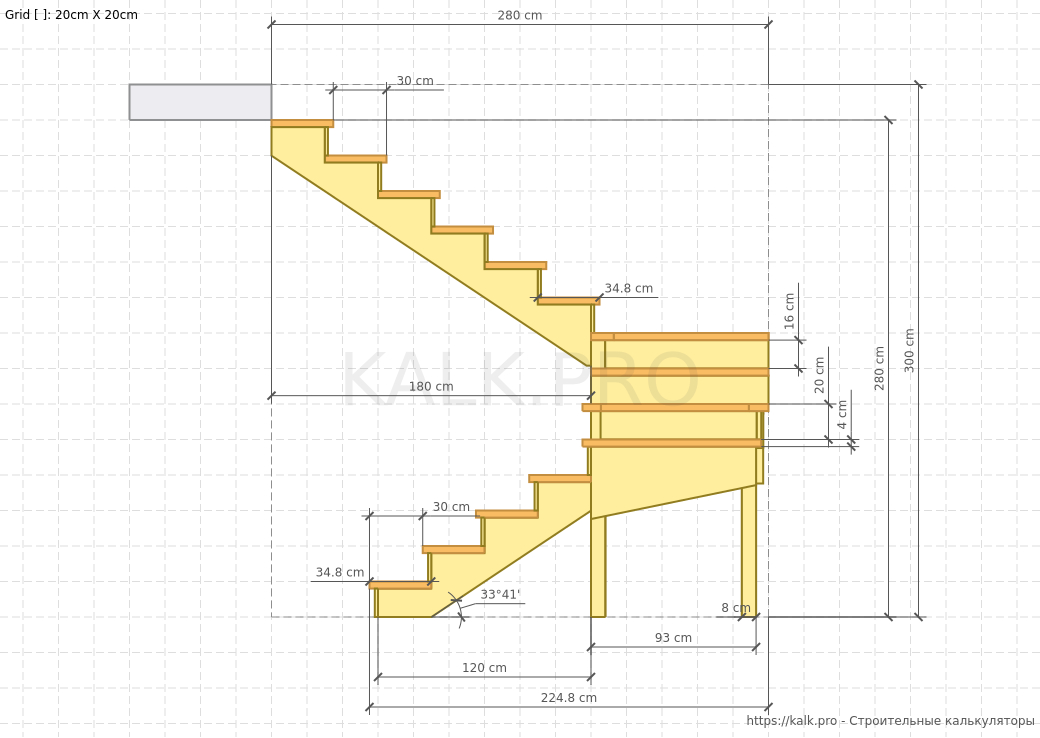

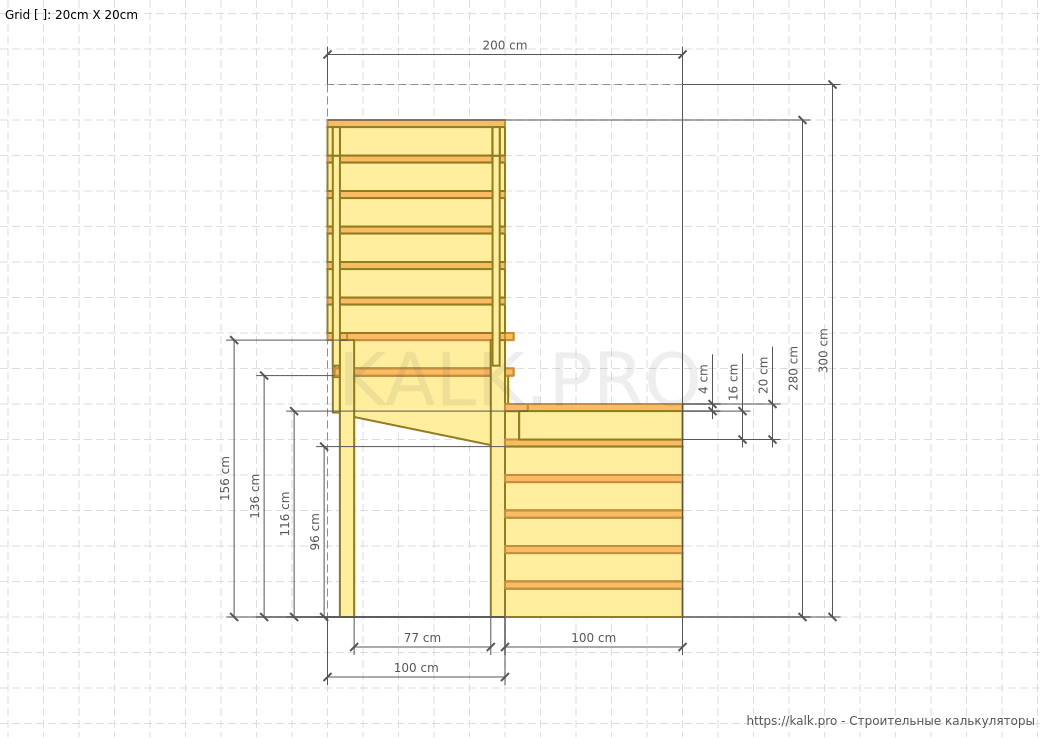

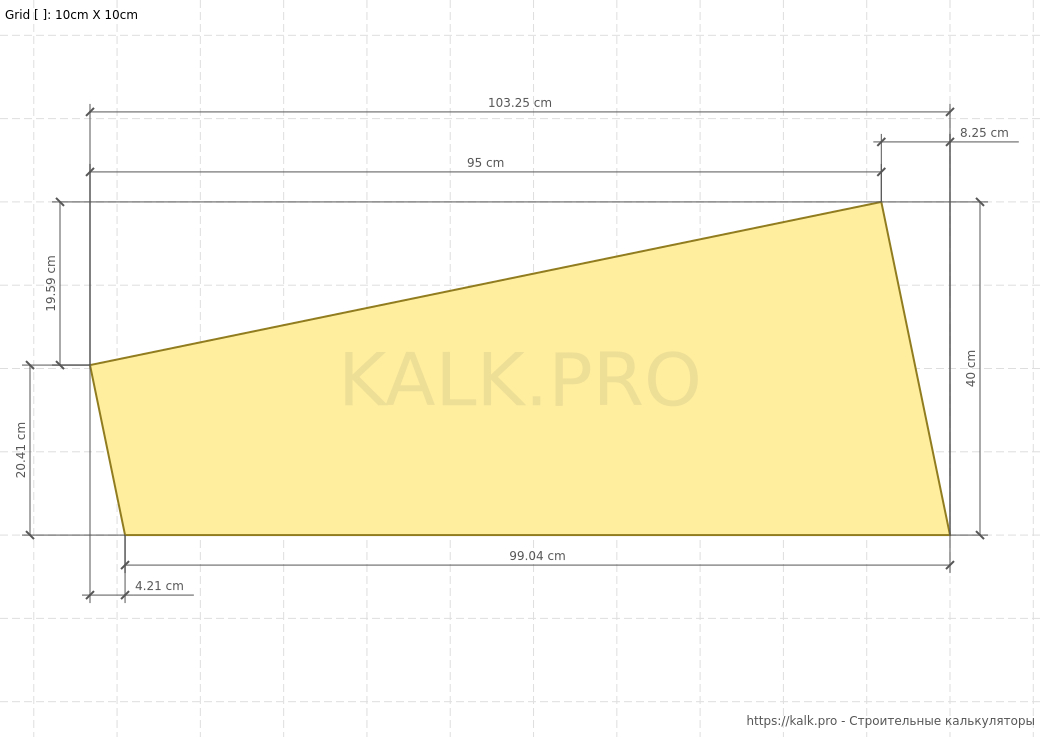

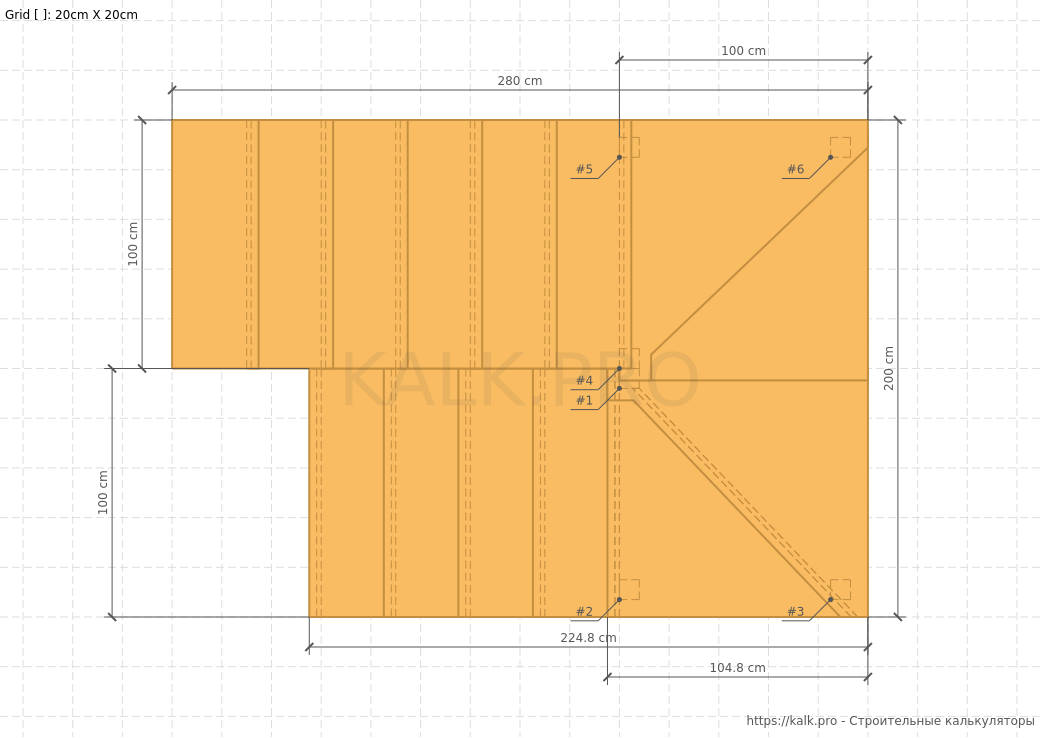

Exemplo de cálculo de uma escada em forma de U
