Calcul de l'escalier au deuxième étage avec une rotation de 180° avec des Marches de course à l'aide d'une calculatrice en ligne-quantité de matériaux, dessins, modèle 3D.

Toutes les calculatrices
Voir aussi
Affichage
DU
CL
Option d'escalier
LF
RG
Conception de fixation des Marches pivotantes
LOC
INT
Dimensions de l'escalier
Y
X
Z
Compter la longueur de l'escalier par projection le long
FTP
FMD
FBT
Escalier
QB
5
QM
0
QT
6
SW
SF
SP
Contremarches
H
HT
Cosours de la marche directe
T
WI
Kozoors de course
IT
IW
Poutres de renfort
JT
JW
Piliers de support
SB
Dalle de plancher
ST
Clôture d'escalier
RH
BA
RT
RW
Mur
WT
Une erreur de calculVeuillez vérifier votre saisie
la Calculatrice sera disponible après les changements dans les paramètres pertinents.
Cliquez sur "Calculer" pour ouvrir la fenêtre options.
Sélectionnez la projection:
Distance: 0
Résultats de calcul
Escalier
  • Angle d'inclinaison de l'escalier: 32.01 °
  • comfortFormulaHS: 43.33 cm
  • comfortFormula2HS: 60 cm
  • Hauteur des Marches: 16.67 cm
  • Largeur de la planche pour la fabrication de Marches: 34.17 cm
  • Largeur de bande de roulement: 26.67 cm
  • Nombre de Marches: 17 les pc.
  • Largeur d'escalier: 100 cm
  • Largeur minimale du kosour: 15.87 cm
Bas-côté des Marches
  • Largeur minimale du kosour: 23.97 cm
Haut-kosour des Marches
  • Largeur minimale du kosour: 21.49 cm
Parcours intermédiaire
  • Largeur minimale du kosour: 21.49 cm
Matériaux de construction
Bas-kosour
  • Largeur: 30 cm
  • Longueur: 155.11 cm
  • Épaisseur: 6 cm
  • Nombre: 2 les pc.
  • Volume: 0.056 m3
Cosour n ° 1
  • Largeur: 40 cm
  • Longueur: 112.11 cm
  • Épaisseur: 6 cm
  • Qté: 1 les pc.
  • Volume: 0.027 m3
Parcours intermédiaire
  • Largeur: 40 cm
  • Longueur: 216.06 cm
  • Épaisseur: 6 cm
  • Qté: 1 les pc.
  • Volume: 0.052 m3
Cosour n ° 2
  • Largeur: 37.52 cm
  • Longueur: 110.76 cm
  • Épaisseur: 6 cm
  • Qté: 1 les pc.
  • Volume: 0.025 m3
Haut-kosour
  • Largeur: 30 cm
  • Longueur: 198.6 cm
  • Épaisseur: 6 cm
  • Nombre: 2 les pc.
  • Volume: 0.071 m3
Marche inférieure
  • Largeur: 66.2 cm
  • Longueur: 100 cm
  • Épaisseur: 4 cm
  • Nombre: 2 les pc.
  • Volume: 0.013 m3
Moyenne de course
  • Largeur: 68.78 cm
  • Longueur: 139.03 cm
  • Épaisseur: 4 cm
  • Nombre: 2 les pc.
  • Volume: 0.019 m3
Étape de course supérieure
  • Largeur: 56.68 cm
  • Longueur: 119.73 cm
  • Épaisseur: 4 cm
  • Nombre: 2 les pc.
  • Volume: 0.014 m3
Marche directe
  • Largeur: 34.17 cm
  • Longueur: 100 cm
  • Épaisseur: 4 cm
  • Nombre: 11 les pc.
  • Volume: 0.15 m3
Les contremarches des Marches droites
  • Largeur: 12.67 cm
  • Longueur: 100 cm
  • Épaisseur: 2.5 cm
  • Nombre: 11 les pc.
  • Volume: 0.035 m3
Contremaître de la marche inférieure
  • Largeur: 12.67 cm
  • Longueur: 100 cm
  • Épaisseur: 2.5 cm
  • Nombre: 2 les pc.
  • Volume: 0.006 m3
Contremaître de l'étape intermédiaire
  • Largeur: 12.67 cm
  • Longueur: 106.3 cm
  • Épaisseur: 2.5 cm
  • Nombre: 2 les pc.
  • Volume: 0.007 m3
Contremaître de l'étape de course supérieure
  • Largeur: 12.67 cm
  • Longueur: 105.99 cm
  • Épaisseur: 2.5 cm
  • Nombre: 2 les pc.
  • Volume: 0.007 m3
Clôture d'escalier
  • Largeur de main courante: 8 cm
  • Épaisseur de main courante: 4 cm
  • Longueur de clôture: 369.01 cm
  • Volume: 0.012 m3
Balustres ordinaires
  • Côté section: 5 cm
  • Longueur: 86.85 cm
  • Qté: 12 les pc.
  • Volume: 0.026 m3
Balustres pivotants centraux, inférieurs
  • Côté section: 8 cm
  • Longueur: 156.67 cm
  • Qté: 1 les pc.
  • Volume: 0.01 m3
Balustre pivotante centrale, supérieure
  • Côté section: 8 cm
  • Longueur: 106.67 cm
  • Qté: 1 les pc.
  • Volume: 0.007 m3
Piliers de support de la partie pivotante
  • Côté section: 10 cm
  • Longueur: 859.33 cm
  • Volume: 0.086 m3
Poutres de renfort
  • Largeur de la pièce: 15 cm
  • Longueur: 80 cm
  • Épaisseur: 5 cm
  • Qté: 2 les pc.
  • Volume: 0.012 m3
  • Largeur de la 1ère poutre: 15 cm
  • Largeur de la 4ème poutre: 15 cm
Donnée initiale
Affichage
  • Unités: cm
  • Dessin en couleur: couleur
Option d'escalier
  • Правозаходная:  selected
Conception de fixation des Marches pivotantes
  • Connexion Tenon-Rainure:  selected
Dimensions de l'escalier
  • Hauteur de l'ouverture du sol au sol entre les étages: 300 cm
  • Longueur de l'escalier par projection le long de la marche sélectionnée: 260 cm
  • Largeur de marche d'escalier: 100 cm
Compter la longueur de l'escalier par projection le long
  • Haute-marche:  selected
Escalier
  • Nombre inférieur: 5 les pc.
  • Nombre de coureurs: 6 les pc.
  • Nombre d & apos; étages intermédiaires: 0 les pc.
  • Quantité supérieure: 6 les pc.
  • Quantité totale: 17 les pc.
Contremarches
  • Épaisseur: 2.5 cm
Cosours de la marche directe
  • Épaisseur: 6 cm
  • Largeur: 30 cm
Kozoors de course
  • Épaisseur: 6 cm
  • Largeur: 40 cm
Poutres de renfort
  • Épaisseur: 5 cm
  • Largeur: 15 cm
Piliers de support
  • Côté section: 10 cm
Dalle de plancher
  • Épaisseur: 20 cm
Clôture d'escalier
  • Hauteur des mains courantes: 90 cm
  • Côté de la section de balustres: 5 cm
  • Épaisseur de main courante: 4 cm
  • Largeur de main courante: 8 cm
Mur
  • Épaisseur: 20 cm
Choisissez la méthode de sauvegarde
Ajouter un favori
Conserver une référence au résultat du calcul dans la section "Mes favoris" de votre compte.
Partager en réseau social
Partagez le lien vers le calcul sur Facebook, Twitter, Google+, etc.

Calcul de l'escalier au deuxième étage avec une rotation de 180° avec des Marches de course

Escalier de course à 180° (Échelle en forme de U)-la version la plus compacte de la structure à deux Marches, dans laquelle le rôle de l'élément rotatif est effectué par des Marches en forme de coin et trapézoïdales avec une largeur de bande croissante de l'axe de rotation à la limite de levage. Ce cadre permet l'utilisation d'une ouverture avec des dimensions linéaires plus petites, mais rend la montée et la descente moins pratique, et complique également le déplacement des objets dimensionnels.

Calculatrice en ligne escaliers avec un virage à 180° avec des Marches de course de KALK.PRO vous permet de préparer la documentation technique en quelques minutes – le programme fait une estimation avec la quantité optimale de matériaux pour la fabrication, crée un ensemble de dessins de tous les éléments, visualise en 3D la conception prévue dans des proportions réelles et fournit des recommandations pour la construction de l'escalier le plus confortable et pratique.



Procédure de règlements

  • Étape 1. Sélection du nombre d'étapes rotatives – 4 pièces, 6 pièces, 8 pièces, N pièces (par défaut 6 PCs).
  • Étape 2. Sélectionnez les unités de mesure appropriées-mm, cm, m, pouces, pieds.
  • Étape 3. Spécifie la saturation des couleurs des dessins à afficher: Monochrome, couleur.
  • Étape 4. La définition du côté de l'escalier est à droite (avec un virage à gauche), à gauche (avec un virage à droite).
  • Mesure 5. La méthode de fixation des étapes rotatives est la connexion d'une rainure de tenon, dans la section de la colonne de support.
  • Mesure 6. Entrez les paramètres de l'escalier– longueur, largeur de la marche, hauteur de l'ouverture (si l'étage supérieur est au 2ème étage, hauteur de l'ouverture = hauteur de l'escalier).
  • Mesure 7. Sélectionnez le mode de calcul de la longueur de l'escalier – le long de la marche supérieure, intermédiaire ou inférieure (longueur de l'escalier = longueur de la marche spécifiée).
  • Mesure 8. Paramètres d'étape - nombre d'étapes droites (les étapes intermédiaires forment TROISIÈME mars), l'épaisseur de la bande de roulement, la saillie du bord, l'étage supérieur en dessous du niveau du 2ème étage ou au niveau (optionnel).
  • Mesure 9. Contremarches (en option) - possibilité d'utiliser des contremarches.
  • Mesure 10. Paramètres de la poutre-épaisseur de la poutre, largeur de la poutre (séparément pour la marche directe et la course).
  • Mesure 11. Poutres de support de rigidité-épaisseur, largeur.
  • Mesure 12. Paramètres du poteau de référence-côté de la section.
  • Mesure 13. Sélection des caractéristiques des éléments de clôture-hauteur, épaisseur, largeur des mains courantes, côté de la section du balustre.
  • Mesure 14. Les blocs de sol et de mur sont utilisés uniquement pour le rendu 3D et n'affectent pas les résultats finaux.
  • Mesure 15. Confirmer les valeurs saisies et commencer le calcul de l'escalier avec une rotation de 180° avec les Marches de course à l'aide du bouton «Calculer».



Caractéristiques de conception / symboles sur les dessins

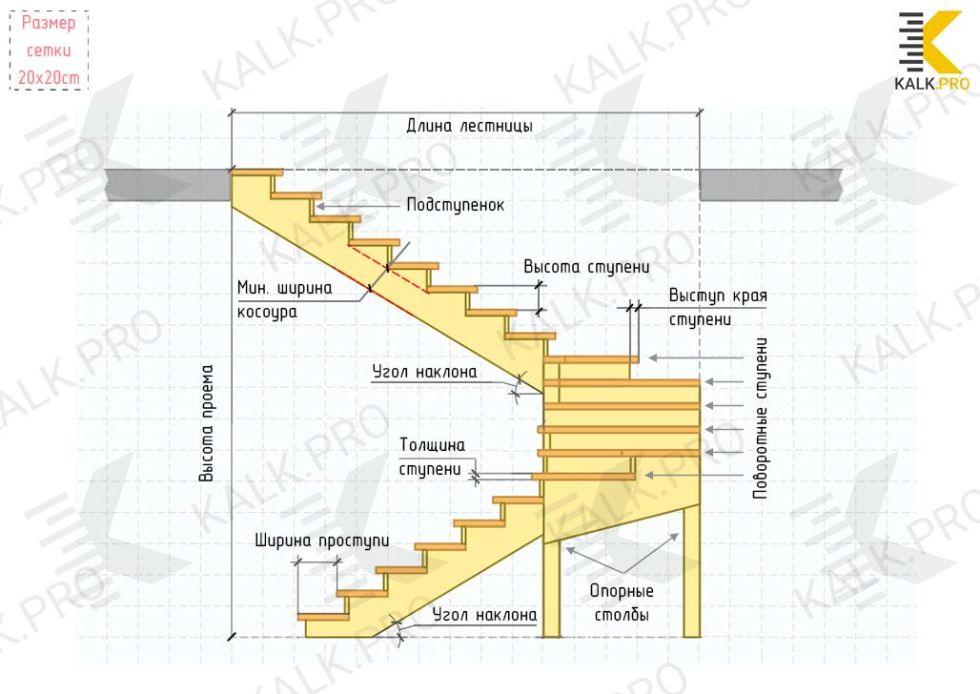

Dessin d'escalier tournant à 180 degrés avec Marches de course
Dessin de l'échelle de course à 180 degrés
Dessin de cosour d'escalier

Directions des fibres à l'intérieur du kosour

Directions des fibres à l'intérieur du kosour

Directions des fibres à l'intérieur de l'étape de course

Directions des fibres à l'intérieur de l'étape de course

Directions des fibres à l'intérieur de l'étape

Directions des fibres à l'intérieur de l'étape

Recommandations

Un calcul compétent de l'échelle peut non seulement économiser une quantité importante de temps au stade de la fabrication et de l'installation, mais vous permet également d'analyser la structure et de répondre à la question de savoir si elle fournira un mouvement confortable ou non. Dès le XVIIe siècle, l'ingénieur et architecte français François Blondel, au cours de ses recherches, a déduit la «formule de commodité», qui détermine la taille des principaux éléments de l'escalier en fonction de la longueur moyenne du pas d'une personne. Cette expression est pertinente jusqu'à présent et est utilisée par de nombreux spécialistes professionnels, nous suggérons donc également d'utiliser les valeurs spécifiées dans les champs de la calculatrice. Les autres paramètres recommandés sont disponibles sur la page «Calcul des escaliers en ligne».

Formule De Blondel: 2 × h + s = 60/65 cm

  • h est la hauteur de la marche;
  • s – largeur de bande de roulement;
  • 60/65 cm est la longueur de pas moyenne d'une personne.
Taille des Marches d'escalier

Toutefois, cette formule ne garantit pas la fiabilité et la stabilité de la construction, en conséquence de quoi, nous vous conseillons en premier lieu, guidé spéciales des documents normatifs qui définissent les paramètres des éléments de conception, les moyens de fixation, les charges, les dimensions, etc. informons que notre calculateur ne tient pas compte de ses limites, et qu'effectue des opérations de formules mathématiques, de sorte que la responsabilité incombe à l'utilisateur. Lors de la fabrication d'escaliers en bois, les dispositions les plus pertinentes sont:

GOST 23120-78 «Escalier маршевые, des terrains et de la cage d'acier», Snip 21-01-97 (SP 112.13330.2011) «sécurité Incendie des bâtiments et de structures», Snip 31-02-2001 (SP 55.13330.2010) «la Maison d'habitation одноквартирные», Snip 2.08.01-89 «bâtiments Résidentiels», Snip 2.08.02-89 (SP 118.13330.2011) «bâtiments et installations», Snip 2.01.07-85 (SP 20.13330.2010) «de la Charge et de l'impact», Snip II-25-80 (SP 64.13330.2011) «la construction en Bois».

Consultez nos articles – installation d'un escalier en bois et angle d'inclinaison optimal de l'escalier. Nous sommes sûrs que cette information vous sera utile, y compris lors du calcul sur la calculatrice de l'échelle de course à 180°.



Exemple de calcul d'un escalier en U

Le taux de cette page:
(estimation: 5, votes: 854)
