Calcul des escaliers en bois sur les chaînes de rotation de 90 degrés et plate-forme

Préciser la taille
Carte
DU
cm
CL
couleur
Variante étapes
LF
RG
Ouverture
Y
X
SZ
Étape
QT
14
QB
2
SW
SF
SP
les Cordes à vide (direct)
T
WI
Les poutres de support. plate-forme
JT
JW
Podstupenki
H
HT
Référence Stobie
SB
Dalle
SX
WX
ST
Les mains courantes
RH
BA
RT
RW
Mur
ST
Une erreur de calculVeuillez vérifier votre saisie
la Calculatrice sera disponible après les changements dans les paramètres pertinents.
Cliquez sur "Calculer" pour ouvrir la fenêtre options.
Sélectionnez la projection:

Les résultats de calcul

Échelle
  • Angle: 32.5 °
  • Hauteur de mesures: 17.6 mm
  • Profondeur étapes: 27.7 mm
  • Nombre d'étapes: 16 les pc.
  • Largeur: 100 mm
  • résiduelle largeur: 15.1 mm

Matériaux de construction

Bas stringer
  • Largeur: 30 mm
  • Longueur: 63.5 mm
  • D'épaisseur: 6 mm
  • Nombre: 2 les pc.
  • Объем: 0.023 m3
Top stringer
  • Largeur: 30 mm
  • Longueur: 436.5 mm
  • D'épaisseur: 6 mm
  • Nombre: 2 les pc.
  • Объем: 0.157 m3
Étape
  • Largeur: 35.2 mm
  • Longueur: 100 mm
  • D'épaisseur: 4 mm
  • Nombre: 15 les pc.
  • Объем: 0.211 m3
Podstupenki
  • Largeur: 13.6 mm
  • Longueur: 100 mm
  • D'épaisseur: 2.5 mm
  • Nombre: 15 les pc.
  • Объем: 0.051 m3
Rotary de la plateforme
  • Largeur: 100 mm
  • Longueur: 107.5 mm
  • D'épaisseur: 4 mm
  • Nombre: 1 les pc.
  • Объем: 0.043 m3
Les poutres de support. plate-forme
  • Largeur: 15 mm
  • Longueur: 100 mm
  • D'épaisseur: 5 mm
  • Nombre: 5 les pc.
  • Объем: 0.211 m3
Les mains courantes
  • Largeur: 8 mm
  • D'épaisseur: 4 mm
  • Longueur: 516.4 mm
  • Объем: 0.017 m3
Les barreaux
  • Côté section: 5 mm
  • Longueur: 86.8 mm
  • Nombre: 15 les pc.
  • Объем: 0.033 m3
barreau (rotary)
  • Côté section: 8 mm
  • Longueur: 107.6 mm
  • Nombre: 1 les pc.
  • Объем: 0.007 m3
Soutenu par des colonnes
  • Côté section: 10 mm
  • Longueur: 48.9 mm
  • Nombre: 4 les pc.
  • Объем: 0.02 m3

Les dimensions spécifiées

Carte
  • Unités: 1 mm
  • Dessin en couleur: 1 mm
Ouverture
  • Hauteur: 300 mm
  • Longueur: 460 mm
  • Largeur des escaliers: 100 mm
Étape
  • nombre de haut: 12 les pc.
  • nombre bas: 2 les pc.
  • D'épaisseur: 4 mm
  • Rebord: 5 mm
les Cordes à vide (direct)
  • D'épaisseur: 6 mm
  • Largeur: 30 mm
Les poutres de support. plate-forme
  • D'épaisseur: 5 mm
  • Largeur: 15 mm
Podstupenki
  • D'épaisseur: 2.5 mm
Référence Stobie
  • Côté section: 10 mm
Dalle
  • Rebord au-dessus de l'ouverture: 100 mm
  • décalage entre le mur et la: 0 mm
  • D'épaisseur: 20 mm
Les mains courantes
  • Hauteur: 90 mm
  • Du côté de la croix-section des balustres: 5 mm
  • l'épaisseur de la main courante: 4 mm
  • Largeur de rail: 8 mm
Mur
  • D'épaisseur: 20 mm
Choisissez la méthode de sauvegarde
Signet
Conserver une référence au résultat du calcul dans la section "Mes favoris" de votre compte.
Partager en réseau social
Enregistrer dans le domaine social. réseau.

Comment sauver le calcul sur votre ordinateur?

  1. Ramasser les paramètres nécessaires pour le calcul.
  2. Sélectionnez la Méthode de conservation".
  3. Sélectionnez "Option de paiement" pour l'octroi de l'accès à:
    • Abonnement "Débutant" permet d'accéder à des dessins détaillés et des calculs. La préservation de chaque unique de calcul est facturé séparément. Conformément à l' liste de prix. Tout acheté, vous pouvez le re-calcul de la gratuit afin de télécharger un nombre illimité de fois. La liste des "Sauvé des calculs", disponible à compte Personnel.
    • Abonnement Umelec permet d'accéder à des dessins détaillés et des calculs, offre la possibilité d'enregistrer et télécharger les calculs de illimité le nombre de fois pour la durée de votre abonnement.
    • Abonnement Profil vous permet de définir les dessins de votre logo ou off sont disponibles. Permet d'accéder à des dessins détaillés et des calculs, offre la possibilité d'enregistrer et télécharger les calculs deillimité le nombre de fois pour la durée de votre abonnement.
  4. une fois le paiement effectué, l'accès aux résultats de ce calcul sera téléchargé sur Votre PC ou envoyé à votre e-mail (que Vous avez utilisé pour l'enregistrement), en fonction du "type d'enregistrement".
  5. Habituellement enregistrer les résultats de calcul ne doit pas dépasser 1 minute.

En cas de problèmes lors de la sauvegarde des résultats des calculs, veuillez nous envoyer un rapport de bug via le formulaire commentaires page contact.

Télécharger la DÉMO:

Sélectionnez l'abonnement pour des fonctionnalités supplémentaires Kalk.Pro

Tous les profits seront utilisés pour développer de nouvelles calculatrices et d'améliorer la fonctionnalité de celles existantes.

Plus d'informations sur les abonnements peuvent être trouvé ici.
Notre calculatrice sur votre site web
Уникальный и удобный инструмент — umicms.demo site
Уникальный и удобный инструмент

Калькулятор будет работать прямо на вашем сайте. Мы не переманиваем к себе ваших посетителей, а фактически — дарим удобный и полезный инструмент.

Польза вам и вашим посетителям — umicms.demo site
Польза вам и вашим посетителям

Увеличьте количество своих посетителей, размещая наши виджеты на своем сайте. Пользователи будут рекомендовать Ваш сайт, получив однажды успешный опыт.

Прибавка к популярности — umicms.demo site
Прибавка к популярности

Размещайте виджет на сайте или прямо в публикациях своего блога. Пользователи будут возвращаться к Вам снова, потому что наши калькуляторы — просты и удобны.

Легко настроить и установить — umicms.demo site
Легко настроить и установить

Вы можете установить на свой сайт любой из доступных виджетов калькулятора. Просто выберите нужный, скопируйте полученный код и установите на сайт.


Узнайте на что способен виджет здесь

Или прокачайте свой сайт прямо сейчас и начните получать больше клиентов!

Aider

Calculatrice en ligne Kalk.pro calcule l'échelle, rotation de 90 et d'une plateforme vos données d'origine.

En fin de compte, vous obtiendrez tous les dessins nécessaires à moitié rythme escaliers avec un virage à 90 degrés avec la notation, la conception détaillée des données et d'un modèle 3D de votre futur escalier.

Calcul de l'escalier en bois avec un virage à 90 degrés est faite en ligne calculatrice de Kalk.pro basé sur les exigences de la construction moderne dans une affaire de secondes en temps réel.

Essayez-le vous-même, c'est facile!

%album photos de l'album(758)%



Différence tournant de l'escalier de 90 degrés à partir de la ligne droite réside dans le fait que le tournant de l'escalier, il y a deux rampes situé à un angle de 90 degrés et un domaine qui les relie. L'escalier avec une rotation de 90 degrés de forme en forme de l.

Données pour le calcul des escaliers avec des balayages de 90 degrés et plate-forme

Tout d'abord, vous devez mesurer la hauteur de l'ouverture pour escalier sur cordes - la distance entre la finition de planchers de la première et deuxième étages. Vous devez également indiquer la durée prévue, la largeur de l'escalier, les paramètres, les étapes, stringer et contremarches, si vous en avez besoin dans la conception de votre escalier.

Si vous ne connaissez pas toutes les sources de données nécessaires pour calculer le tournant de l'escalier à 90, nous présentons ci-dessous les dimensions optimales dans la construction de l'escalier en bois dans les maisons privées. Assurez-vous de lire.

Dimensions optimales pour la sécurité et la pratique des escaliers avec le tour de la

Pour la construction de l'escalier, il y a certains codes du bâtiment et les règlements régissant les méthodes de calcul des charges et de la force, la dimension, la qualité des matériaux et ainsi de suite. Pour la conception d'un escalier seulement besoin selon ces règles, qui comprennent divers codes et Normes du bâtiment, afin d'éviter l'effondrement des structures, ou l'augmentation de sa blessure.

Pour calculer les escaliers en bois à enlever toute la "formule des installations". Dans la pratique de la construction, formé une commune la plupart des paramètres les plus couramment utilisés pour un séjour confortable, durable et sûre des échelles.

Par exemple, les calculs utilisent souvent la formule de "l'idéal sécuritaire des échelles", dérivé il y a des siècles par l'architecte François Blondel: 2 hauteur + largeur étapes = 63 cm (longueur standard de 60 à 63 cm).

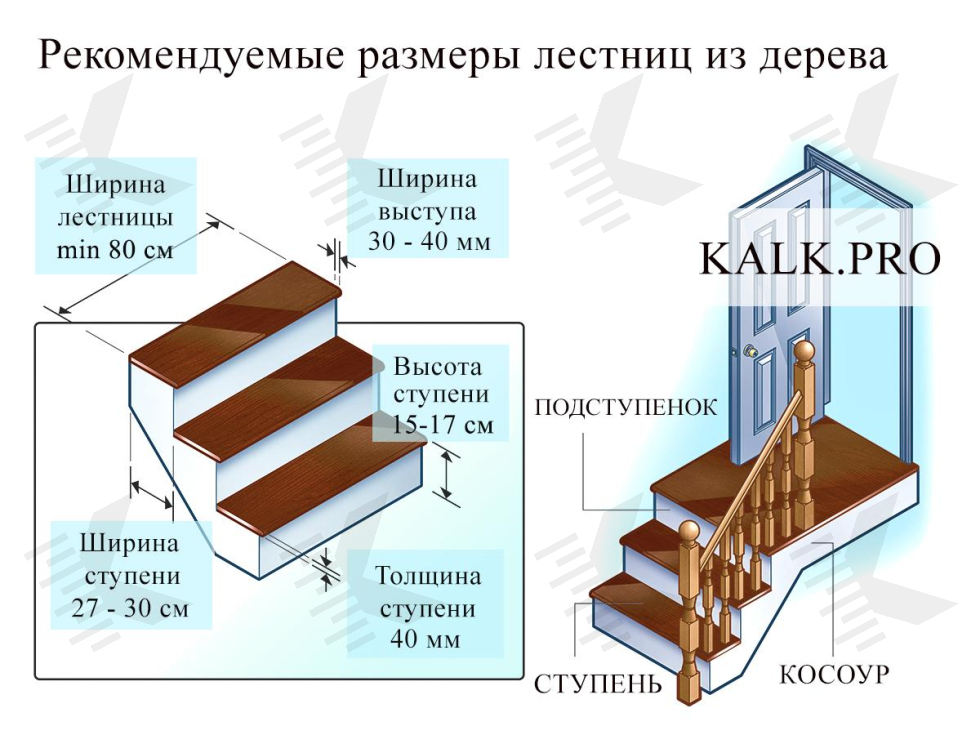

Taille optimale de l'escalier facile avec une rotation de 90 - kalk.pro
  • La largeur de l'escalier. Pour la taille optimale de la largeur de l'espace d'un seul mois de Mars dans une maison privée prenant 90 - 110 cm Dans un espace confiné dans une maison privée escalier peut être fait, mais pas moins de 80 cm.
  • La hauteur et la largeur de l'escalier. Conformément à la pratique, l'idéal à la hauteur de la marche est de l'ordre de 15 - 17 cm largeur Optimale d'une étape 27 - 30 cm Maximum hauteur de l'escalier ne peut pas dépasser 200 mm.
  • L'angle de l'escalier. Une pratique de l'angle de l'escalier en bois entre le 29 - 35 degrés.
  • Les marches et les contremarches sont faits de planches de bois, pour le montage de l'épaisseur d' environ 3 cm, et pour les étapes à 4 voir
  • Minimes-faux - la projection de la scène sur les élévateurs de 30 mm, le maximum pour les escaliers en bois - 40 mm.
  • Le nombre d'étapes pour un seul escalier - pas plus de 18 morceaux. En moyenne, 10 à 12, mais bien sûr cela dépend de la longueur de la marche.
  • Pour des raisons de sécurité, la hauteur des mains courantes doit être fait au-dessus de 90 cm.
  • La hauteur minimale de l'escalier, dans le passage d'une étape à la suivante obstacle à la verticale, comme le plancher de l'étage supérieur ne doit pas être inférieure à deux mètres.

Ce que vous recevrez après le calcul de l'escalier en bois avec un virage à 90 degrés

Calculatrice escaliers rotation de 90 degrés pour calculer les données:

  1. le nombre de documents requis,
  2. l'angle de l'escalier
  3. les paramètres des traverses pour les deux rampes d'escaliers individuellement
  4. la longueur, la largeur et la hauteur des pas,
  5. options podstupenok, si vous décidez de les utiliser
  6. la taille du site, la connexion de la marche de l'échelle.

Calculatrice en ligne vous donnera 5 des dessins, des escaliers du rez - de différents points de vue de l'échelle: de côté, de dessus, de dessin, les limons, dessin étapes - tous avec des légendes détaillées.

Notez les onglets de la vue 3D, l'enregistrer et le widget. Ils vous aident à être plus flexible et plus pratique de travailler avec la calculatrice escaliers avec un virage à 90 degrés, et avec d'autres versions. Modèle 3D vous permettra de mieux tenir compte de la conception de l'escalier et de simuler l'option la plus pratique. Le widget permet d'augmenter la qualité des visites et nombre de visiteurs de votre site, pour le conduire à la notre.

L'utilisation et la conception de l'idéal des escaliers, le tout entièrement gratuit!
