Calcolo scale con gradini a piè d'oca con rotazione di 180 gradi

Calcolo scale con gradini a piè d'oca con rotazione di 180 gradi

Errore di calcoloSi prega di verificare la correttezza dei dati inseriti
Calcolatrice sarà disponibile dopo le modifiche delle impostazioni.
Fare clic sul pulsante "Calcolo", per aprire la finestra delle impostazioni.
Selezionare la proiezione:

Risultati del calcolo

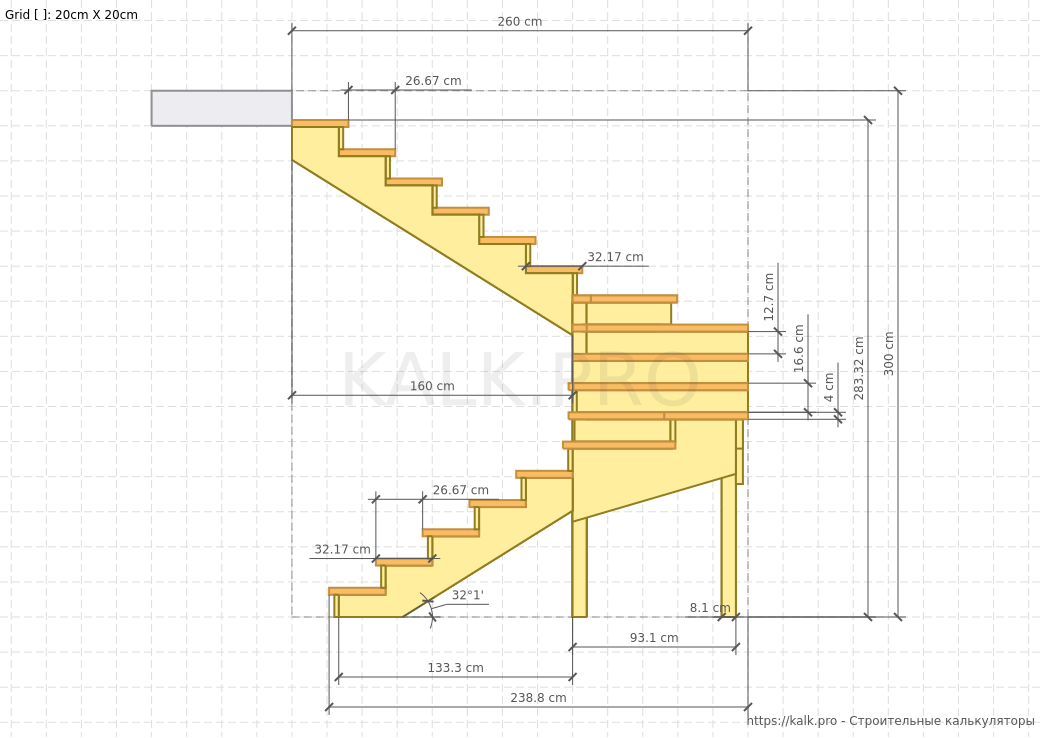

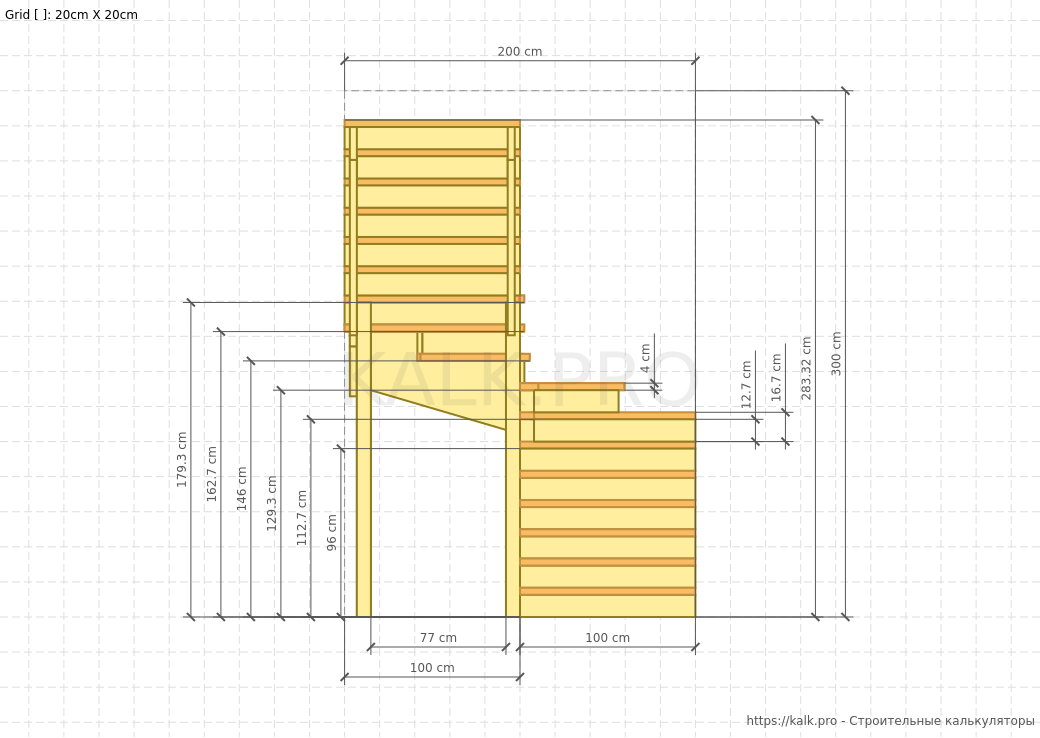

Scala
  • Angolo di inclinazione: 32.01 °
  • Alzata (altezza di gradino): 16.67 mm
  • Larghezza tavola per la fabbricazione di gradini: 34.17 mm
  • Pedata (netta, escluso il sormonto): 26.67 mm
  • Numero di gradini: 17 pezzo
  • Larghezza della scala: 100 mm
  • Min. larghezza del cosciale (sporgenza): 15.87 mm
Cosciali interfiore di gradini a piè d'oca
  • Min. larghezza del cosciale: 23.97 mm
Cosciali superiore di gradini a piè d'oca
  • Min. larghezza del cosciale: 21.49 mm
Cosciale intermedio di gradini a ventaglio
  • Min. larghezza del cosciale: 21.49 mm

Materiali di costruzione

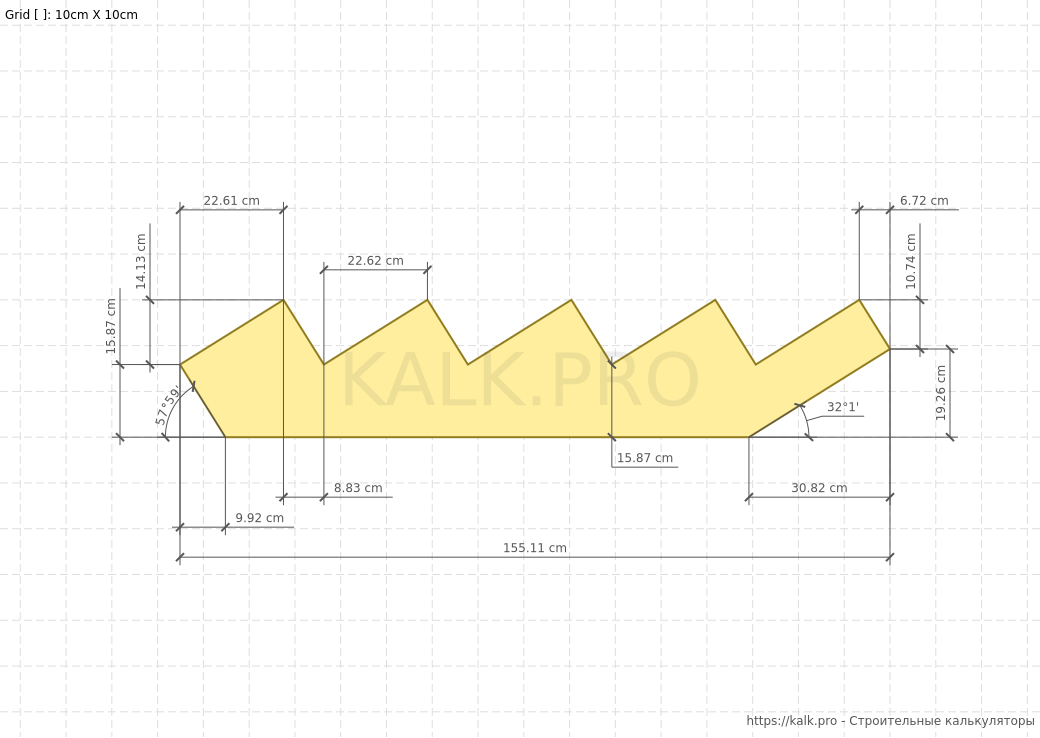

Cosciale inferiore di rampa dritta
  • Larghezza: 30 mm
  • Lunghezza: 155.11 mm
  • Spessore: 6 mm
  • Numero: 2 pezzo
  • Volume: 0.056 m3

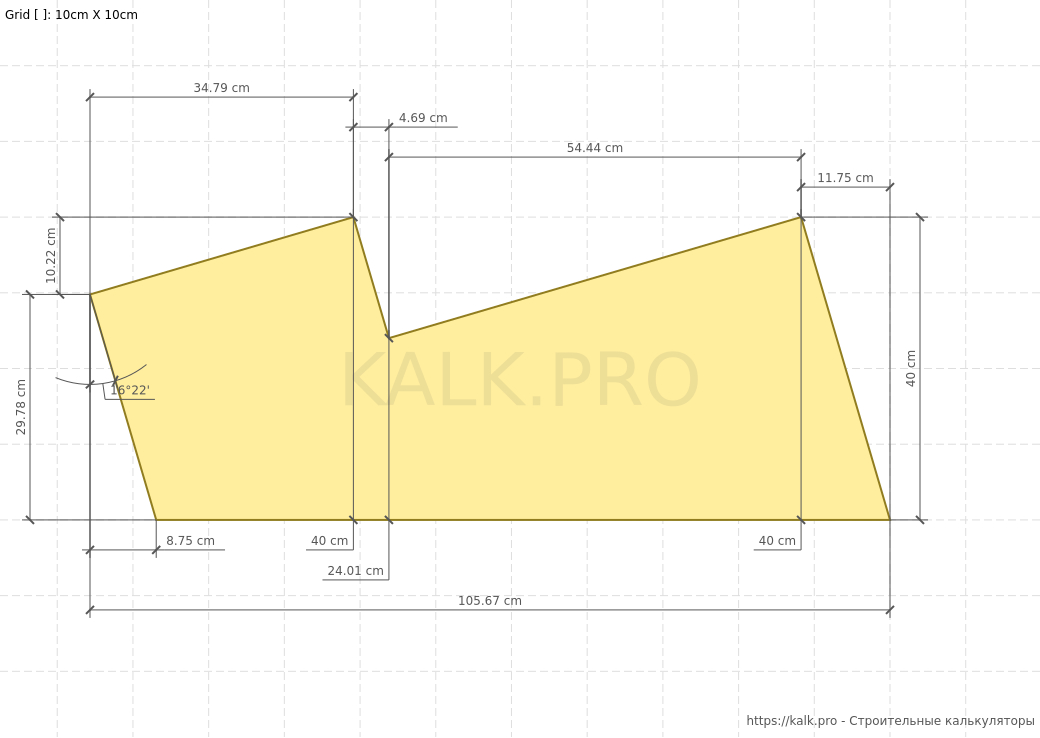

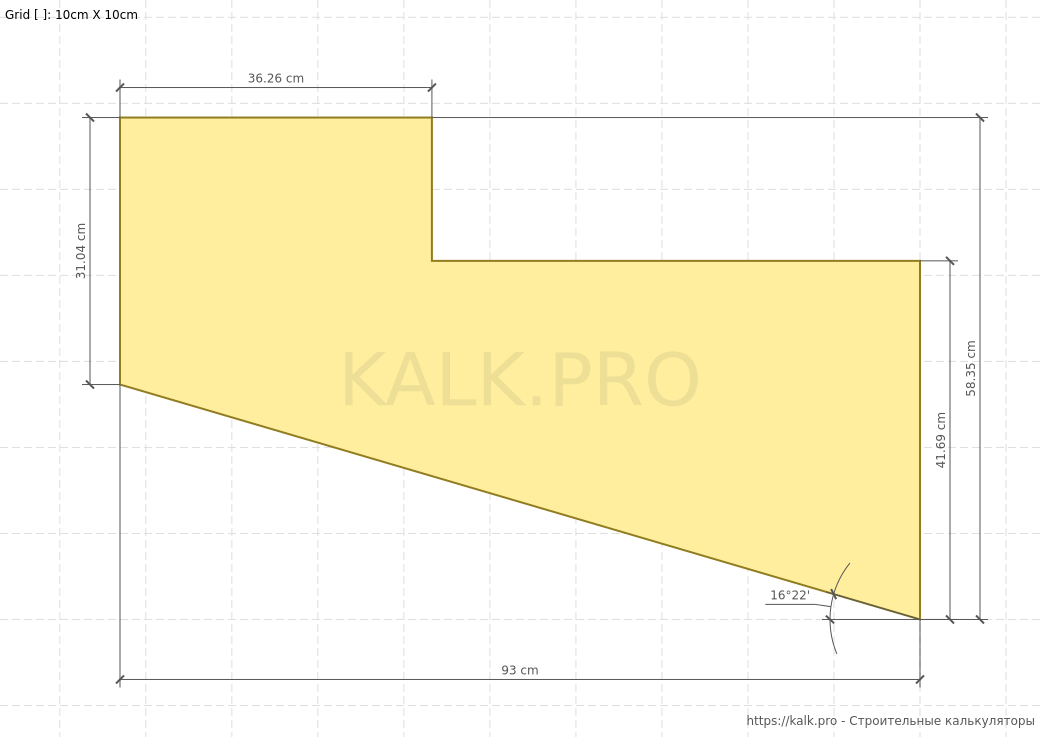

Cosciale di primi gradini a piè d'oca (interfiore), #1
  • Larghezza: 40 mm
  • Lunghezza: 112.11 mm
  • Spessore: 6 mm
  • Numero: 1 pezzo
  • Volume: 0.027 m3

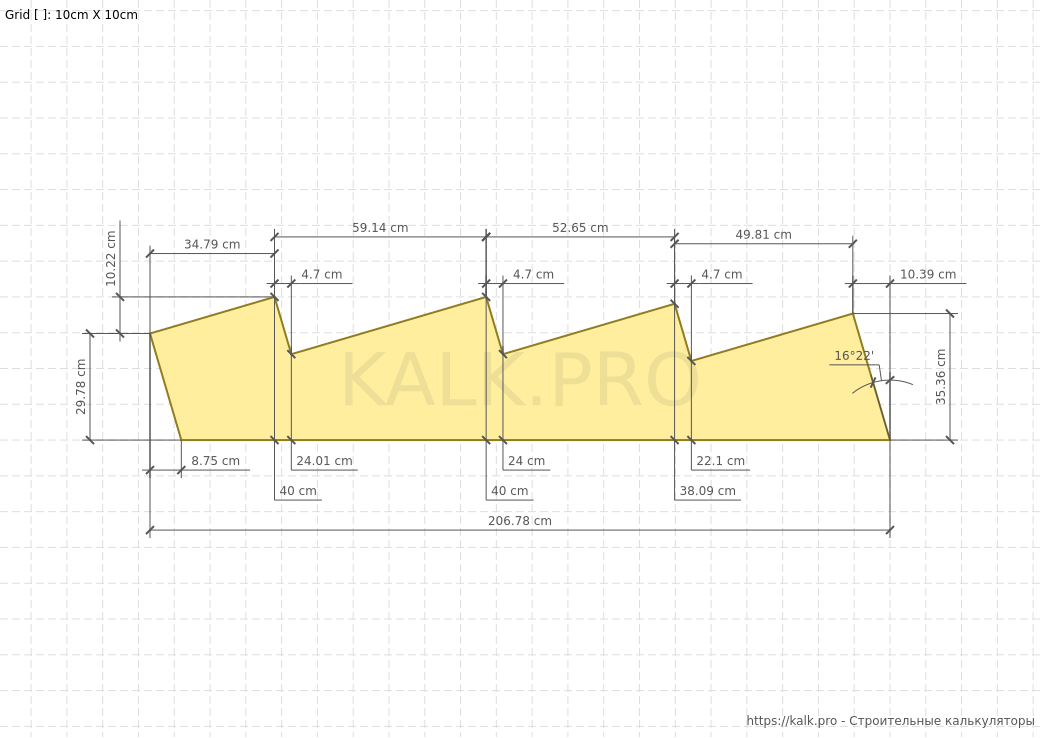

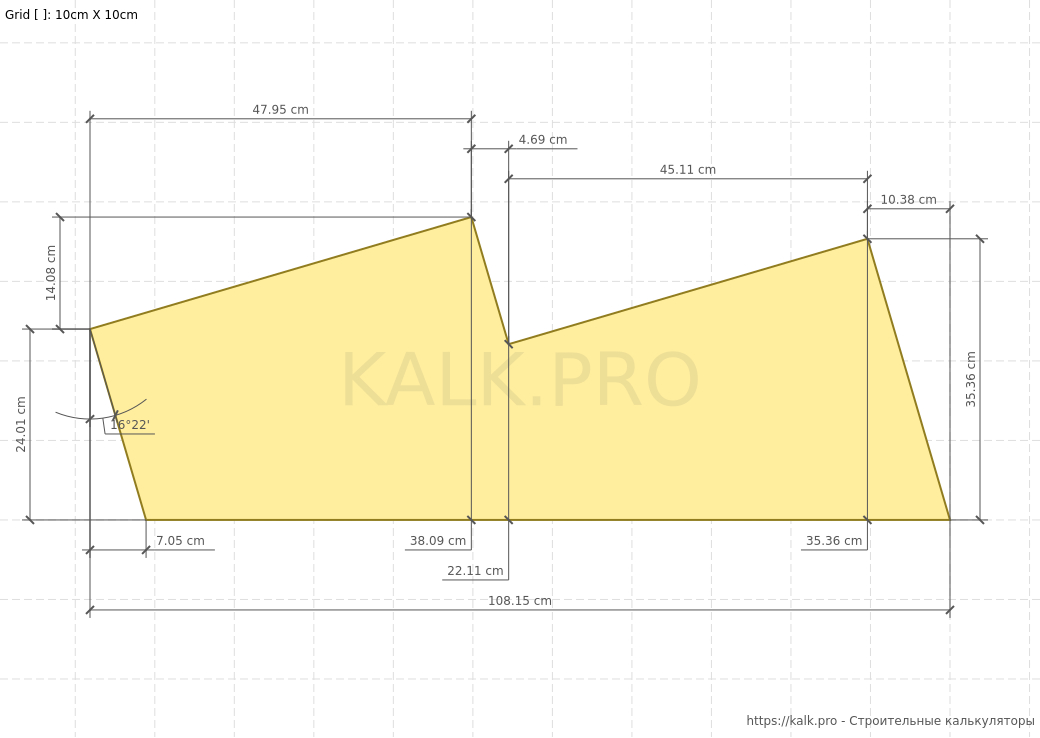

Cosciale intermedio di gradini a ventaglio
  • Larghezza: 40 mm
  • Lunghezza: 216.06 mm
  • Spessore: 6 mm
  • Numero: 1 pezzo
  • Volume: 0.052 m3

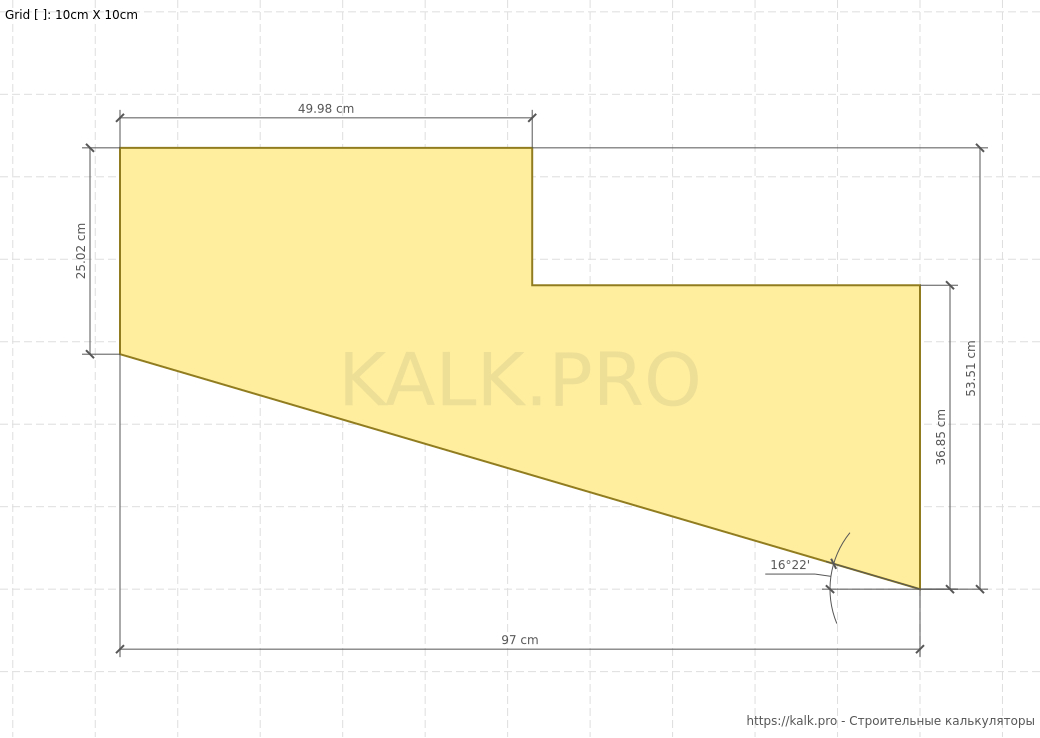

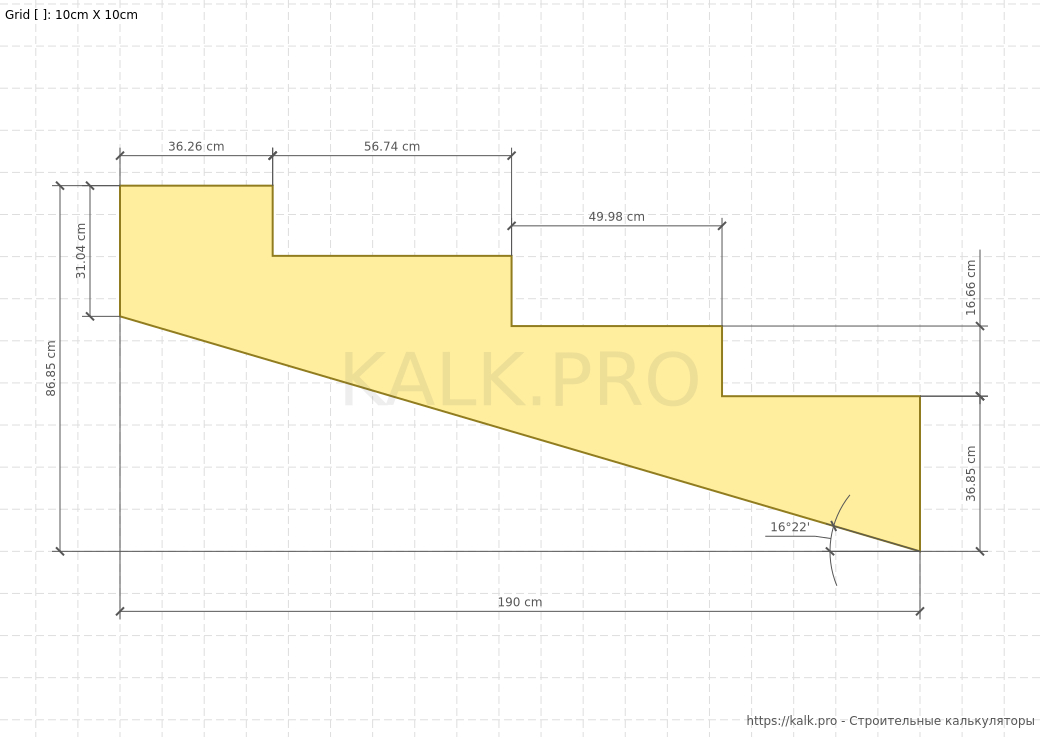

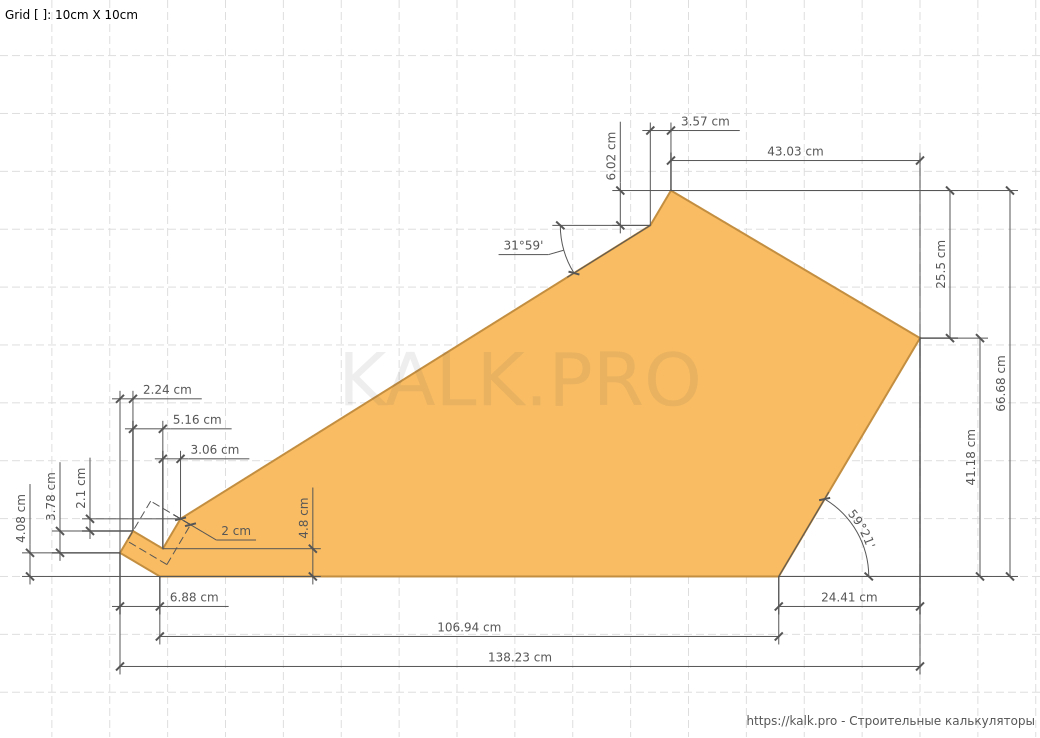

Cosciale di ultimi gradini a piè d'oca (superiore), #2
  • Larghezza: 37.52 mm
  • Lunghezza: 110.76 mm
  • Spessore: 6 mm
  • Numero: 1 pezzo
  • Volume: 0.025 m3

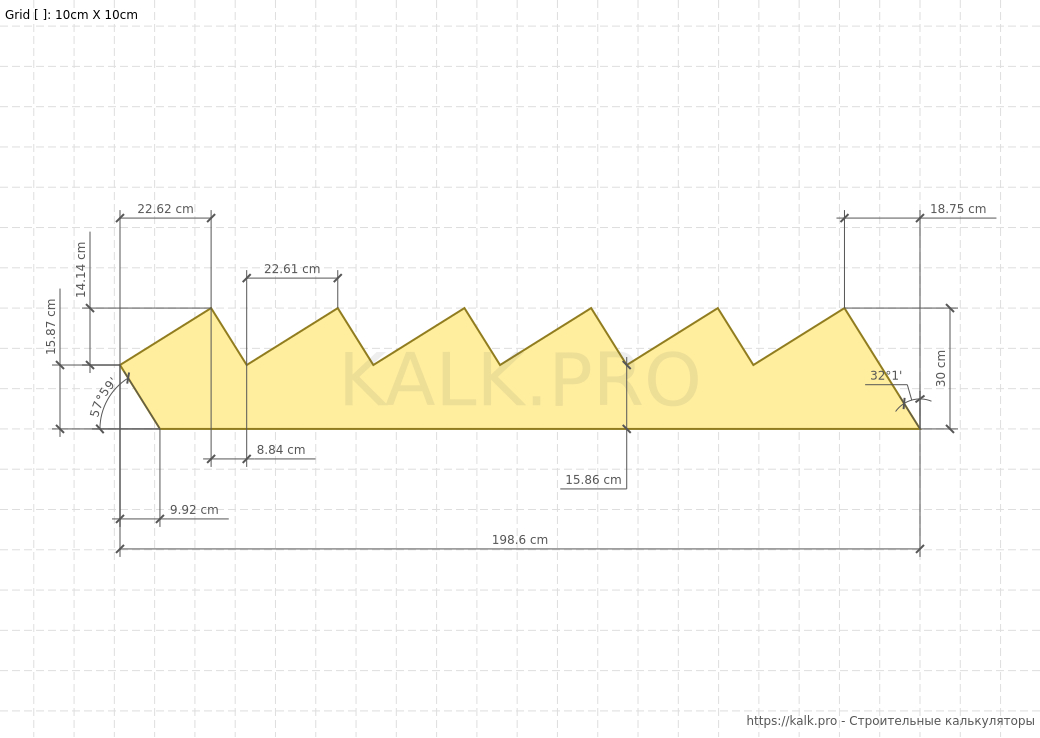

Cosciale superiore di rampa diritta
  • Larghezza: 30 mm
  • Lunghezza: 198.6 mm
  • Spessore: 6 mm
  • Numero: 2 pezzo
  • Volume: 0.071 m3

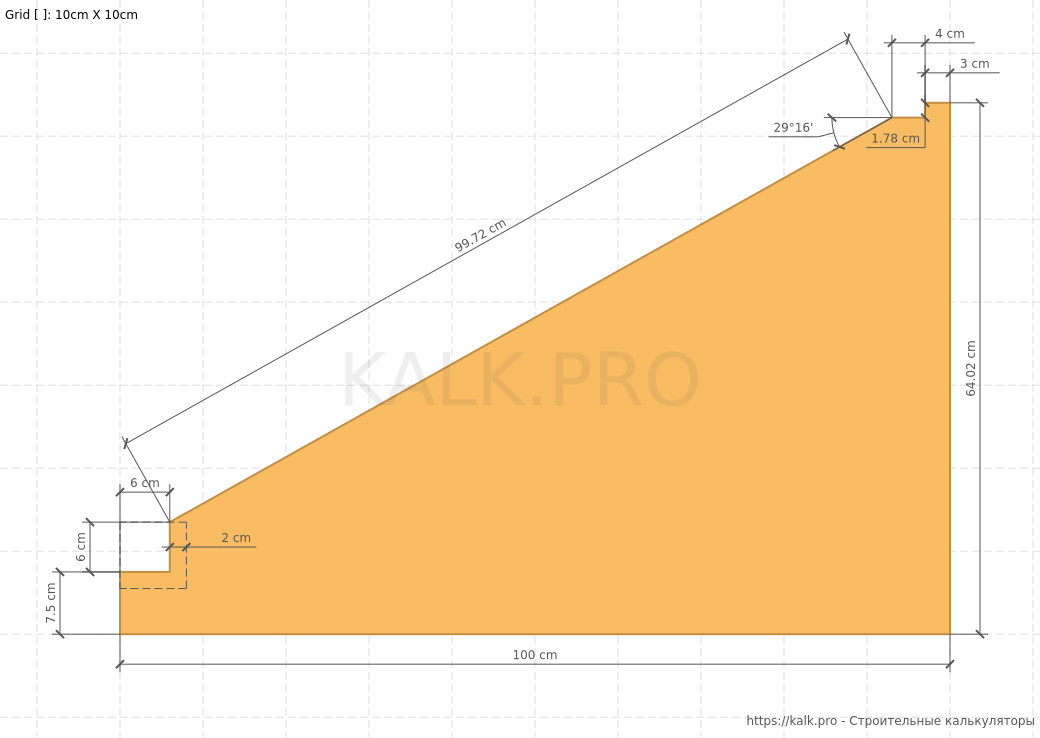

Primo gradino a ventaglio (inferiore)
  • Larghezza: 66.2 mm
  • Lunghezza: 100 mm
  • Spessore: 4 mm
  • Numero: 2 pezzo
  • Volume: 0.013 m3

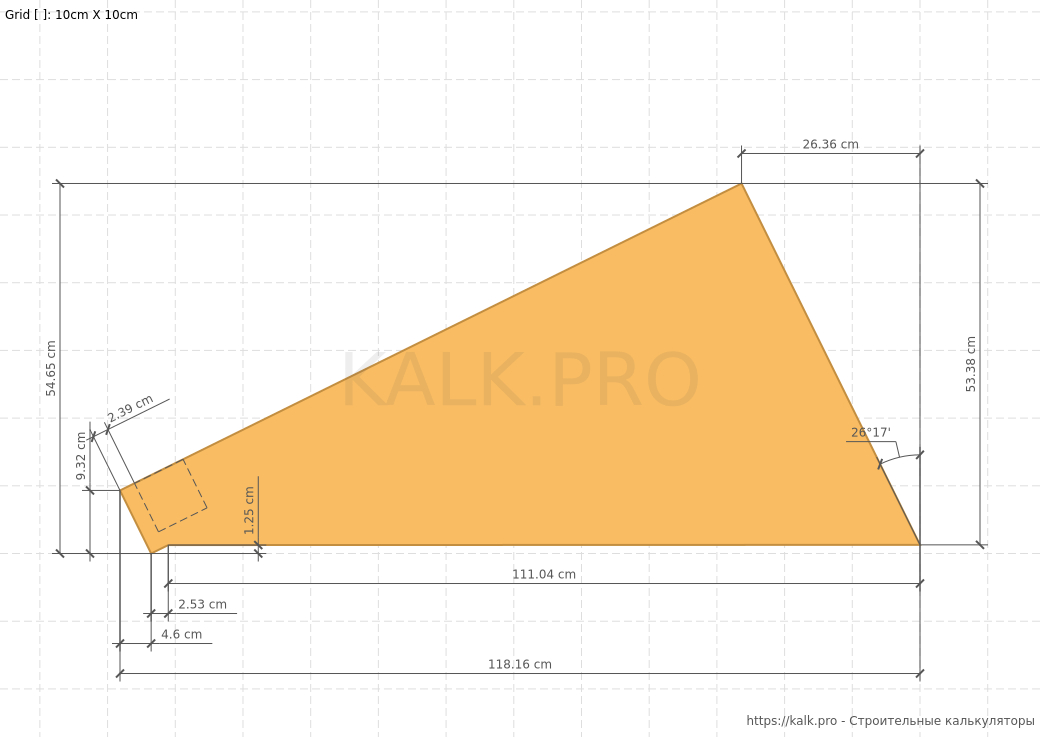

Secondo gradino a ventaglio (medio)
  • Larghezza: 68.78 mm
  • Lunghezza: 139.03 mm
  • Spessore: 4 mm
  • Numero: 2 pezzo
  • Volume: 0.019 m3
Ultimo gradino a ventaglio (superiore)
  • Larghezza: 56.68 mm
  • Lunghezza: 119.73 mm
  • Spessore: 4 mm
  • Numero: 2 pezzo
  • Volume: 0.014 m3

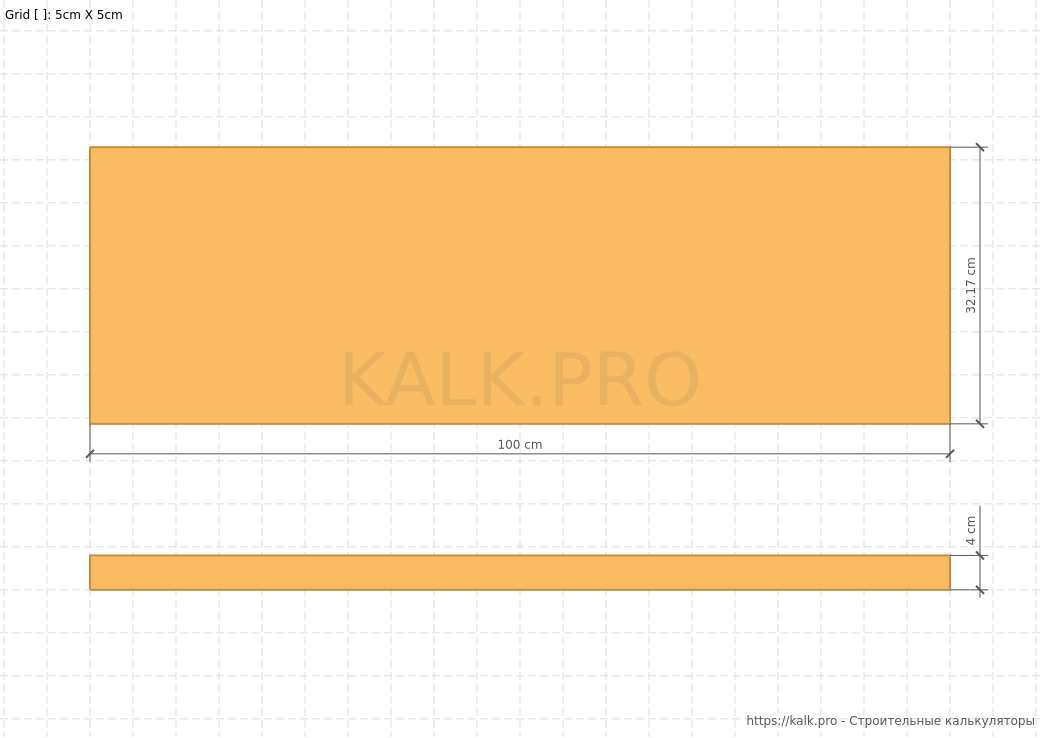

Gradino diritto
  • Larghezza: 34.17 mm
  • Lunghezza: 100 mm
  • Spessore: 4 mm
  • Numero: 11 pezzo
  • Volume: 0.15 m3

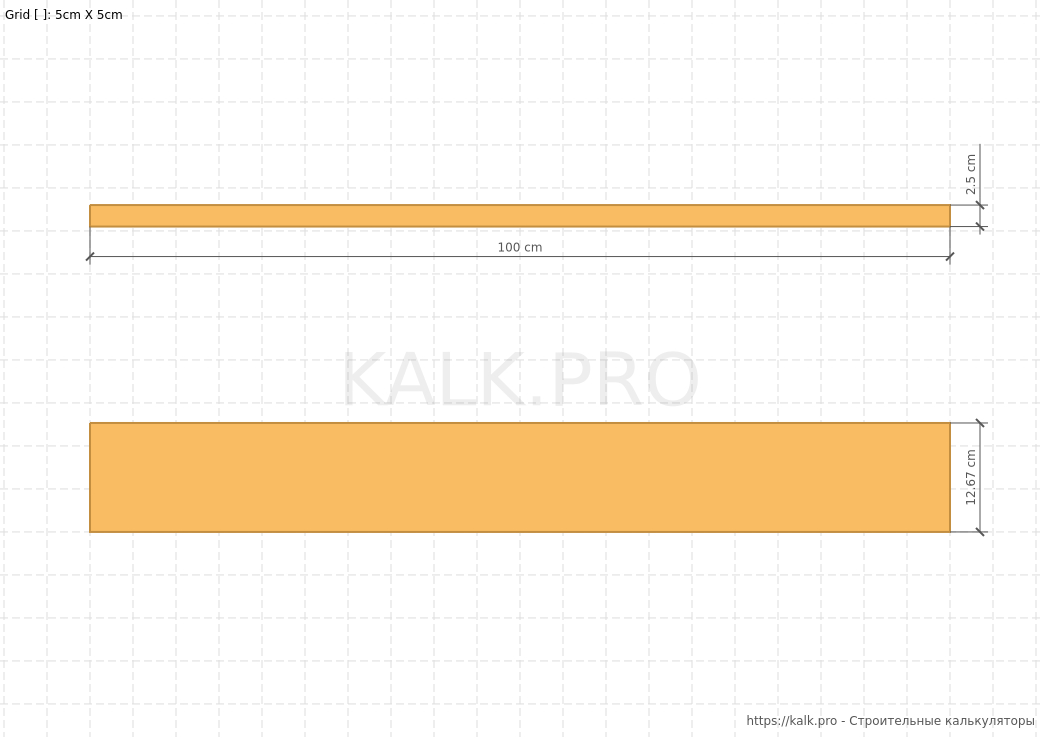

Alzata della rampa dritta (sottogrado)
  • Larghezza: 12.67 mm
  • Lunghezza: 100 mm
  • Spessore: 2.5 mm
  • Numero: 11 pezzo
  • Volume: 0.035 m3
Sottogrado del primo gradino a ventaglio (inferiore)
  • Larghezza: 12.67 mm
  • Lunghezza: 100 mm
  • Spessore: 2.5 mm
  • Numero: 2 pezzo
  • Volume: 0.006 m3

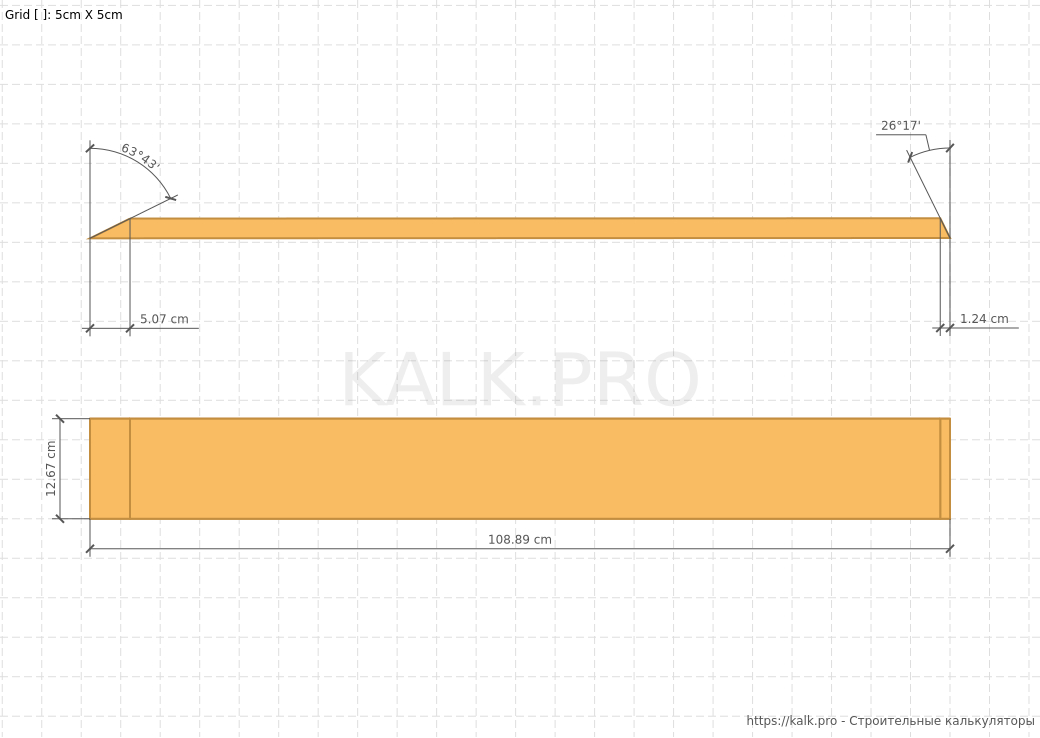

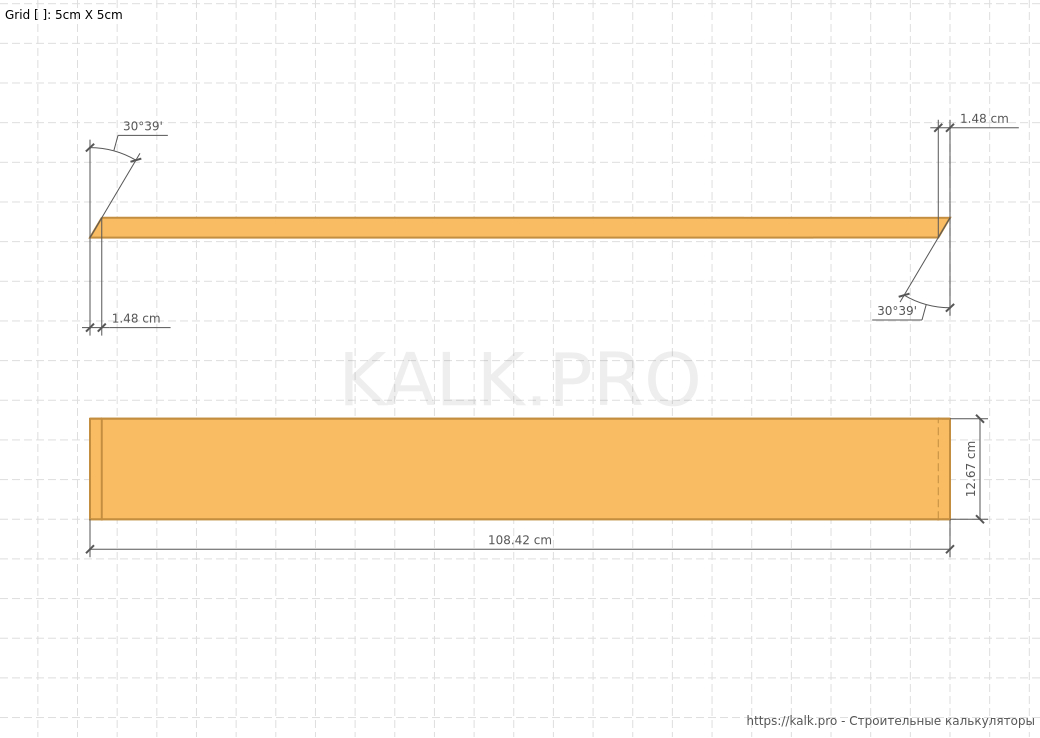

Sottogrado del secondo gradino a ventaglio (medio)
  • Larghezza: 12.67 mm
  • Lunghezza: 106.3 mm
  • Spessore: 2.5 mm
  • Numero: 2 pezzo
  • Volume: 0.007 m3
Sottogrado del ultimo gradino a piè d'oca (superiore)
  • Larghezza: 12.67 mm
  • Lunghezza: 105.99 mm
  • Spessore: 2.5 mm
  • Numero: 2 pezzo
  • Volume: 0.007 m3
Ringhiera della scala
  • Larghezza del corrimano: 8 mm
  • Spessore del corrimano: 4 mm
  • Lunghezza della balaustra: 369.01 mm
  • Volume: 0.012 m3
Balaustri
  • Sezione quadrata: 5 mm
  • Lunghezza: 86.85 mm
  • Numero: 11 pezzo
  • Volume: 0.024 m3

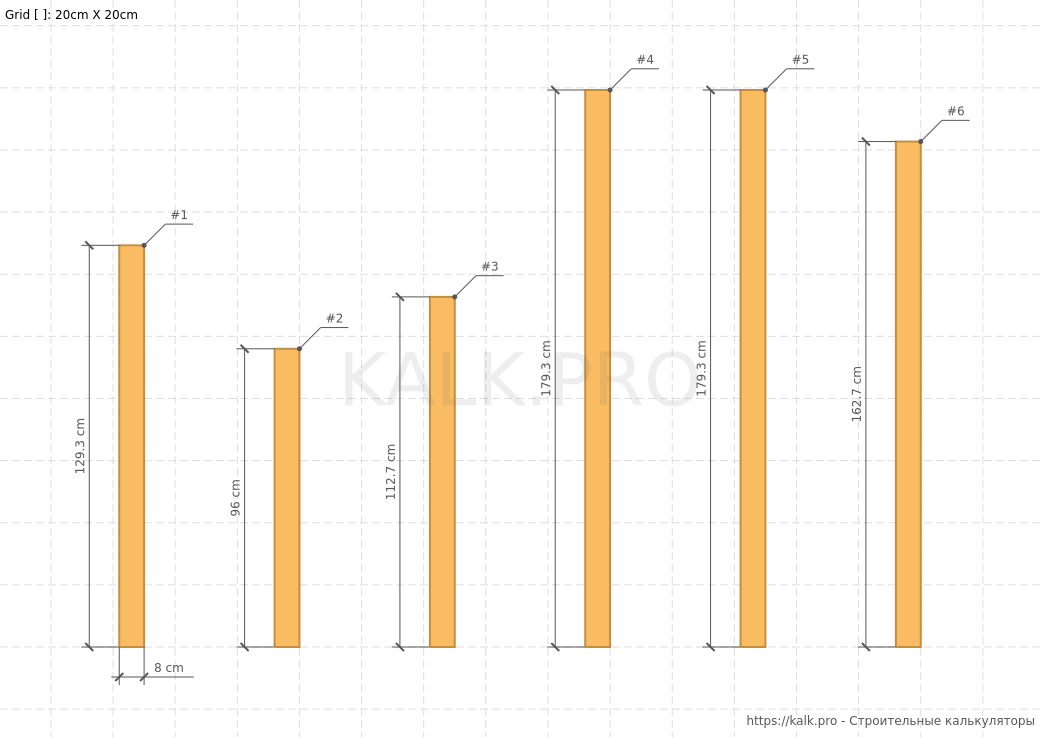

Montanti angolari inferiore (piantone caposcala)
  • Sezione quadrata: 8 mm
  • Lunghezza: 156.67 mm
  • Numero di balaustri: 1 pezzo
  • Volume materiale: 0.01 m3
Montanti angolari superiore (piantone caposcala)
  • Sezione quadrata: 8 mm
  • Lunghezza: 106.67 mm
  • Numero: 1 pezzo
  • Volume: 0.007 m3
Pilastri portanti per piè d'oca
  • Sezione quadrata: 10 mm
  • Lunghezza: 859.33 mm
  • Volume: 0.086 m3
Trave supplementare di rinforzo (per gradini a ventaglio)
  • Larghezza del materiale usato: 15 mm
  • Lunghezza: 80 mm
  • Spessore: 5 mm
  • Numero: 2 pezzo
  • Volume: 0.012 m3
  • Larghezza della prima trave: 15 mm
  • Larghezza della quarta trave: 15 mm

Dati iniziali

Visualizzazione
  • Unità di misura: cm mm
  • Colore del disegno: paint mm
Opzioni tipo di svolta
  • Scala svolta a sinistra:  selezionato
Giunzioni piantone caposcala (pilastre d'angolo) - gradini a ventaglio
  • Incastro a Mezzo Legno:  selezionato
Vano scala (foro)
  • Altezza totale: 300 mm
  • Lunghezza rampa (lineare): 260 mm
  • Larghezza scala: 100 mm
Calcolo della lunghezza del vano scala lungo
  • Rampa superiore della scala:  selezionato
Gradini
  • Numero di gradini inferiori: 5 pezzo
  • Numero di Ventagli: 6 pezzo
  • Numero di gradini intermedi: 0 pezzo
  • Numero di gradini superiori: 6 pezzo
  • Numero totale di gradini: 17 pezzo
Sottogrado (alzata)
  • Spessore del sottogrado: 2.5 mm
Cosciale di rampa dritta
  • Spessore: 6 mm
  • Larghezza: 30 mm
Cosciale, cremagliera di gradini a piè d'oca
  • Spessore: 6 mm
  • Larghezza: 40 mm
Trave supplementare di rinforzo (per gradini a ventaglio)
  • Spessore: 5 mm
  • Larghezza: 15 mm
Pilastri portanti
  • Sezione quadrata: 10 mm
Soletta
  • Spessore del solaio: 20 mm
Ringhiera della scala
  • Altezza corrimano: 90 mm
  • Balaustri sezione quadrata: 5 mm
  • Spessore del corrimano: 4 mm
  • Larghezza del corrimano: 8 mm
Muri
  • Spessore: 20 mm
Scegliere un metodo di conservazione
Aggiungere un preferito
Mantenere un riferimento al risultato del calcolo nella sezione "i Miei preferiti" nella tua area personale.
Attraverso i social. rete
Condividi il link al calcolo su Facebook, Twitter, Google+, ecc.

Come salvare il calcolo sul tuo computer?

  1. Scegliere i parametri di calcolo.
  2. Scegli "modalità di salvataggio".
  3. Selezionare "Opzione di pagamento" per la fornitura di accesso a:
    • Abbonamento "Apprendista" attiva l'accesso ai disegni dettagliati e i calcoli. Salvataggio di ciascun calcolo viene addebitata separatamente. In conformità con la listino. Qualsiasi acquisto di calcolo può essere ri - gratuitamente scaricare un numero illimitato di volte. La lista dei "calcoli Salvati" è disponibile in Personale.
    • Abbonamento "Esperto" attiva l'accesso ai disegni dettagliati e calcoli, ha la possibilità di salvare e scaricare i calcoli illimitato il numero di volte per il tempo di validità dell'abbonamento.
    • Abbonamento Maestro offre la possibilità di installare su disegni di il tuo logo o disattivare disponibile. Attiva l'accesso ai disegni dettagliati e calcoli, ha la possibilità di salvare e scaricare i calcoliillimitato il numero di volte per il tempo di validità dell'abbonamento.
  4. Dopo il pagamento di successo di accesso PER i risultati del calcolo vengono scaricati sul Tuo computer o inviate per posta (che Hai usato per la registrazione), a seconda del "Metodo di salvataggio".
  5. di Solito il tempo di conservazione dei risultati di calcolo non più di 1 minuto.

In caso di problemi durante il salvataggio dei risultati di calcolo, si prega di segnalare l'errore attraverso il modulo Feedback la pagina dei contatti.

Scegli l'abbonamento per ulteriori opportunità di Business.Pro
Oltre 10.000 utenti hanno già utilizzato l'accesso avanzato per creare il loro progetto. I disegni dettagliati e le stime del progetto risparmiare fino al 70% del tempo alla preparazione di elementi di costruzione, nonché di evitare un inutile consumo di materiali.
Leggi di più con gli abbonamenti è possibile consultare qui.
Guida

Se necessario, la costruzione di scale prima di designer e artisti si alza un gran numero di compiti diversi. Chiave tra di loro è la questione di come mettere una scala, non perdere l'estetica aspetto, se lo spazio è per questo relativamente piccolo.

Забежная scala con rotazione di 180 gradi la soluzione ideale.

U scala con gradini a piè d'oca dall'alto ricorda la forma di una lettera “P”, a causa di ciò che ha ricevuto questo nome. Il disegno rappresenta diretti marce campate, che si collegano tra di loro dispone di una zona separata, разворачивающей la direzione di marcia in direzione opposta. La scala ha una serie di caratteristiche che determinano la sua popolarità durante la costruzione: può trovarsi in piccoli spazi, ha un aspetto estetico, è durevole e affidabile, facile da usare.

Sito Web Kalk.Pro lieto di offrire il mio aiuto a chi si occupa della progettazione e costruzione di questo progetto.

Con il nostro calcolatore è possibile calcolare tutti i parametri futuro girevole scale con gradini a piè d'oca in modalità online.

Il programma calcola automaticamente l'altezza e la larghezza dei gradini, e anche l'angolo di inclinazione e sporgenze, le impostazioni di aperture, косоуров, dimensioni delle travi di irrigidimento, pilastri e altri componenti importanti. Il nostro calcolatore calcola il numero di materiali per la sua produzione.

Simulare dettagliata 3D-progetto di scala con rotazione di 180 con corrimano e ringhiera.

Sulla base di definite dimensioni del disegno riflette la convenienza o l'inconveniente scelto di altezza tra il soffitto e la parte superiore dei gradini. Questo dà una comprensione di ciò sarà possibile salire per le scale, senza colpire la testa contro il soffitto.

Tutto questo vi permetterà di realizzare il progetto di scala girevole di 180 ° la massima competenza e precisione, anche se tutto il lavoro che si esegue esclusivamente con le mani.

I vantaggi della nostra calcolatrice

Durante l'esecuzione dei lavori di costruzione chiave del successo sta nel redigere i giusti calcoli e disegni. Con l'aiuto di una calcolatrice scale con rotazione di 180 gradi, è possibile rapidamente, facilmente e soprattutto — in modo preciso e affidabile di calcolare tutti i parametri. Oltre a questo, il sito di Kalk.Pro offre agli utenti di usufruire di una serie di vantaggi aggiuntivi.

  • Nel corso di calcolo si ottiene tutte le informazioninecessarie per l'auto-produzione di parti di scale – quantitativo equivalente, così come il formato di file di disegno.
  • Ottimo rendering di progettazione - corso di calcolo gradino a piè d'oca scale a 180 gradi il sistema genera un modello tridimensionale, così come tutti i suoi disegni in diverse proiezioni.
  • Risparmio di tempo e di forze. In seguito è possibile utilizzare i calcoli per la realizzazione del progetto. I disegni e le informazioni facilmente salvare sul proprio computer o di stampare direttamente dal browser in un click.

Come usare la calcolatrice

Servizio Di Kalk.Pro cercato di preparare per voi il più semplice e intuitivo strumento per veloci e precisi calcoli. Per ottenere le informazioni richieste, è necessario compilare il minor numero di opzioni sul lato sinistro dello schermo. Per iniziare, selezionare un opzione futura di scale: sinistra o destra. Quindi, è necessario specificare le impostazioni per l'apertura e la dimensione dei gradini in esso. Qui è possibile specificare ulteriori parametri per il calcolo: l'altezza del corrimano, dimensioni косоуров scale e molto altro ancora.

Dopo che tutti i dati di input definiti, è necessario premere il pulsante “Calcola”. Il sistema genererà i risultati ottenuti. Sullo schermo si vedrà disegni con l'indicazione di tutti i parametri e dimensioni. È anche possibile aprire la scheda con un modello tridimensionale. Di seguito sono presentate le informazioni sui parametri di progettazione, la quantità di materiali necessari per la realizzazione del progetto.

Calcolo scale con gradini a piè d'oca a 180 gradi prodotto il nostro servizio per il periodo di tempo minimo. In meno di un minuto si ottiene tutte le informazioni necessarie, che saranno più precisi. Inoltre, i risultati che si possono salvare sul vostro dispositivo, in qualsiasi momento per tornare a lui.

Con l'aiuto di un sito Kalk.Pro è disponibile un gran numero di formati possibili per scaricare il file con i calcoli: PDF, PNG, e anche il formato OBJ è possibile scaricare con elementi di scena in 3ds Max, ArchiCAD, AutoCAD o altri programmi che lavorano con la grafica 3D. Questo semplificherà notevolmente il lavoro!

Inoltre è possibile inviare ottenuti i disegni e le opzioni di futura scale su cassetta postale, messaggio sui social network o semplicemente per aggiungere un segnalibro.

Utilizza il nostro on-line calcolatrice per il calcolo di U scale con gradini a piè d'oca a 180 gradi ora e personalmente verificare la convenienza e la precisione del servizio!
