Obliczanie trzyetapowoj schody na kosour z obrotem o 180° i zabaw — Kalkulatory budowlane online

Obliczanie trzyetapowoj schody na kosour z obrotem o 180° i zabaw

Wprowadź wymiary
Mapowanie
DU
cm
CL
kolorowy
Opcja schodów
LF
RG
Przelot
Y
X
Z
Stopnie
QT
6
QM
5
QB
6
SW
SF
SP
Całkowita dla косоуров
T
WI
Belki sztywności
JT
JW
Подступенки
H
HT
Oporowe стобы
SB
Płyta stropowa
ST
Poręcze
RH
BA
RT
RW
Ściana
ST
Błąd obliczeniaProszę sprawdzić poprawność wprowadzonych danych
Kalkulator będzie dostępny po wprowadzeniu zmian w odpowiednich parametrów.
Kliknij przycisk "Oblicz", aby otworzyć okno ustawień.
Wybierz odwzorowanie:

Wyniki obliczeń

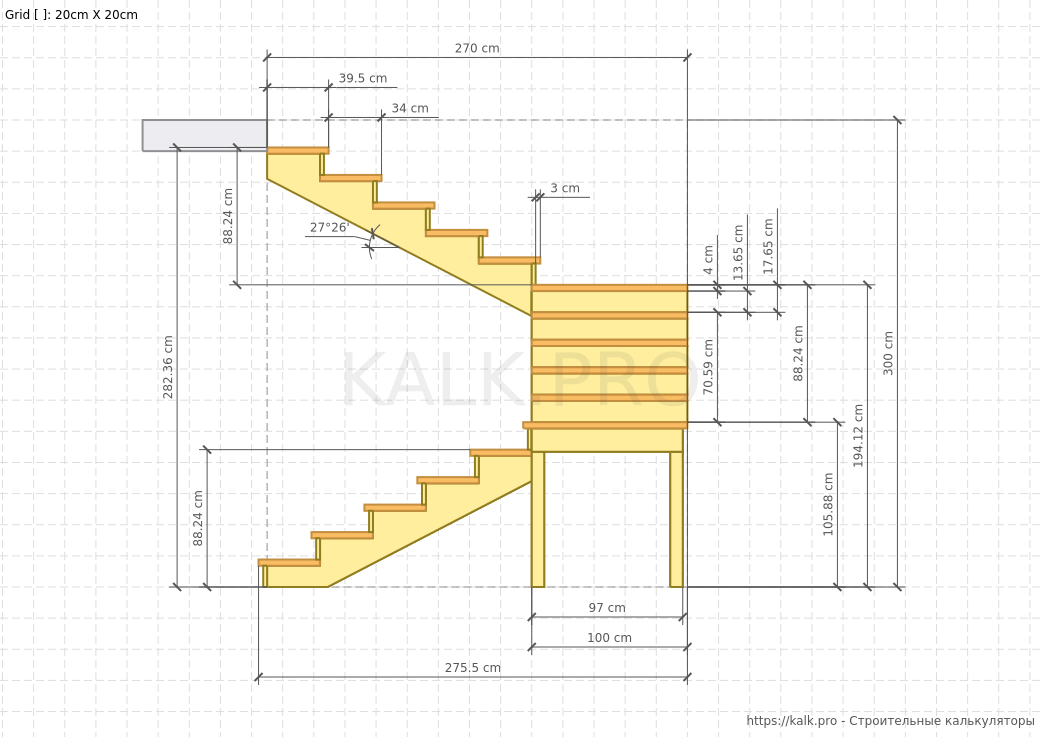

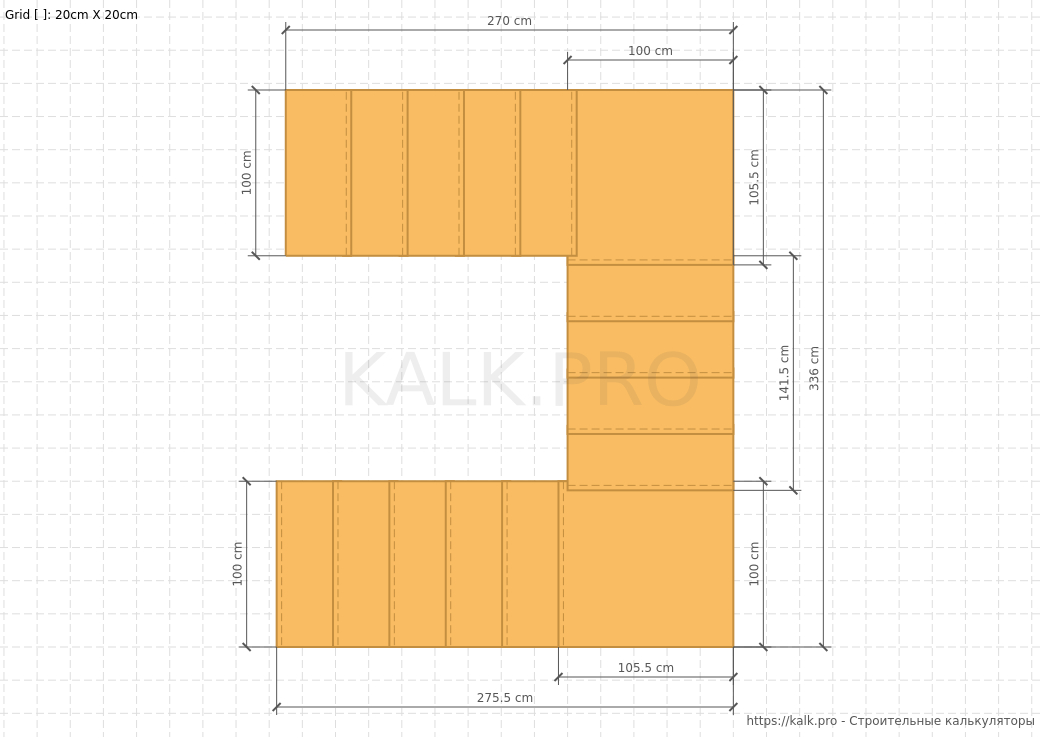

Schody
  • Kąt: 30.5 °
  • Wysokość stopni: 16.7 mm
  • Głębokość stopni: 28.3 mm
  • Ilość stopni: 15 szt.
  • Szerokość: 100 mm
  • Min. shire. косоура: 15.6 mm

Materiały konstrukcyjne

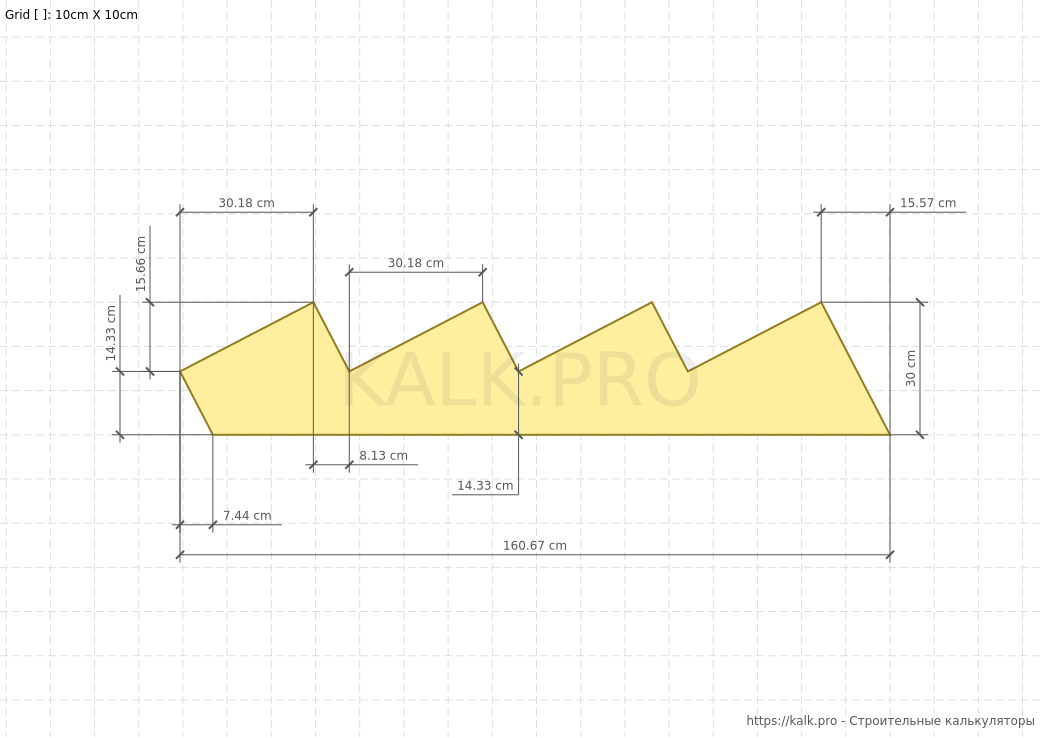

Dolny косоур
  • Szerokość: 30 mm
  • Długość: 162.3 mm
  • Grubość: 6 mm
  • Ilość: 2 szt.
  • Objętość: 0.058 m3

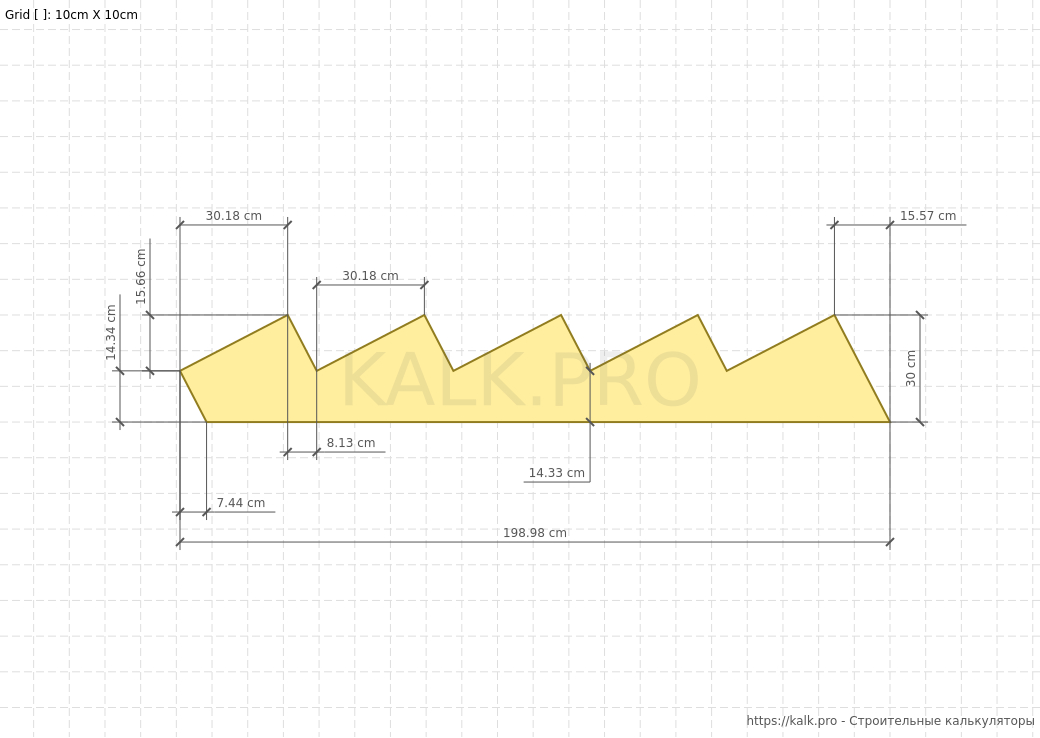

Pośredni косоур
  • Szerokość: 30 mm
  • Długość: 140.7 mm
  • Grubość: 6 mm
  • Ilość: 2 szt.
  • Objętość: 0.051 m3

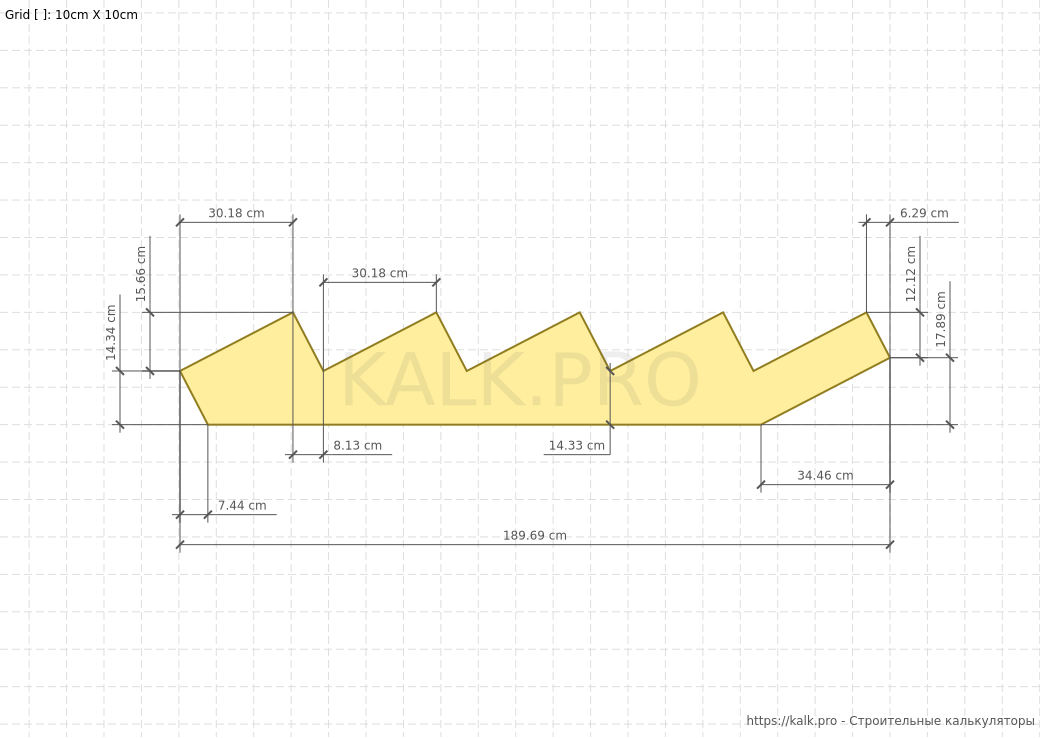

Górny косоур
  • Szerokość: 30 mm
  • Długość: 206.4 mm
  • Grubość: 6 mm
  • Ilość: 2 szt.
  • Objętość: 0.074 m3
Stopień
  • Szerokość: 35.8 mm
  • Długość: 100 mm
  • Grubość: 4 mm
  • Liczba: 15 szt.
  • Objętość: 0.215 m3
Подступенки
  • Szerokość: 12.7 mm
  • Długość: 100 mm
  • Grubość: 2.5 mm
  • Ilość: 17 szt.
  • Objętość: 0.054 m3

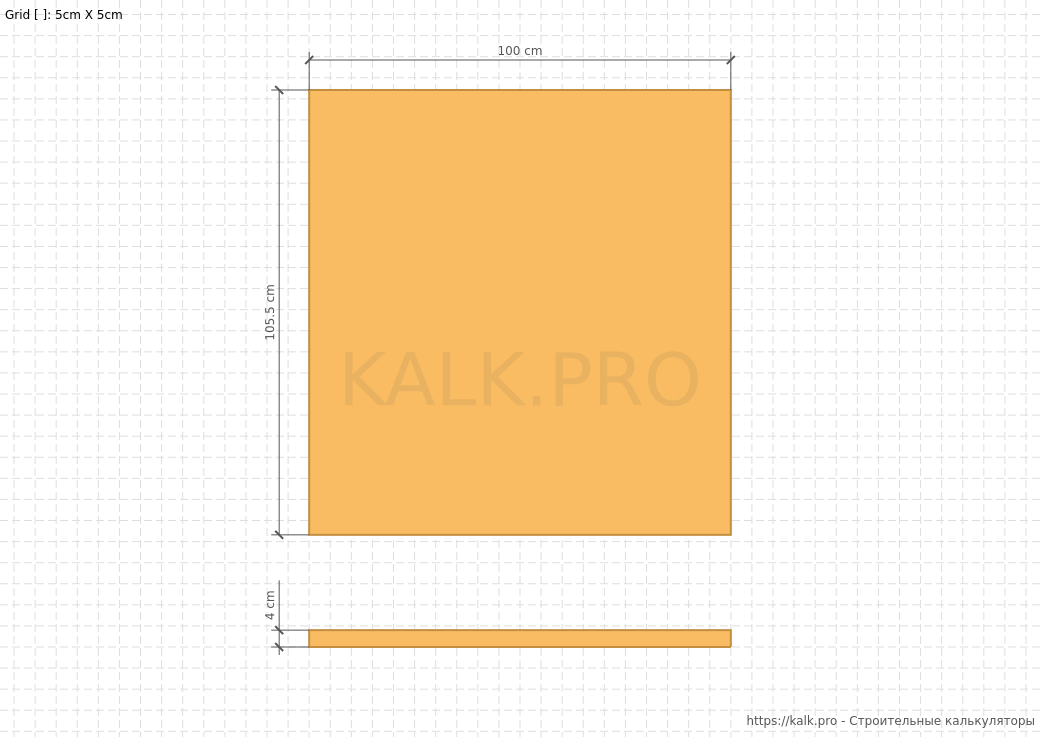

Zawó pozycji zabaw (dolna)
  • Szerokość: 100 mm
  • Długość: 107.5 mm
  • Grubość: 4 mm
  • Liczba: 1 szt.
  • Objętość: 0.043 m3
Zawó pozycji zabaw (górna)
  • Szerokość: 100 mm
  • Długość: 107.5 mm
  • Тощина: 4 mm
  • Liczba: 1 szt.
  • Objętość: 0.043 m3
Poręcze
  • Szerokość: 8 mm
  • Grubość: 4 mm
  • Długość: 525.5 mm
  • Objętość: 0.017 m3
Tralki
  • Strona przekroju: 5 mm
  • Długość: 86.8 mm
  • Liczba: 16 szt.
  • Objętość: 0.035 m3
Tralki obrotowe
  • Strona przekroju: 8 mm
  • Długość: 106.7 mm
  • Liczba: 2 szt.
  • Objętość: 0.014 m3

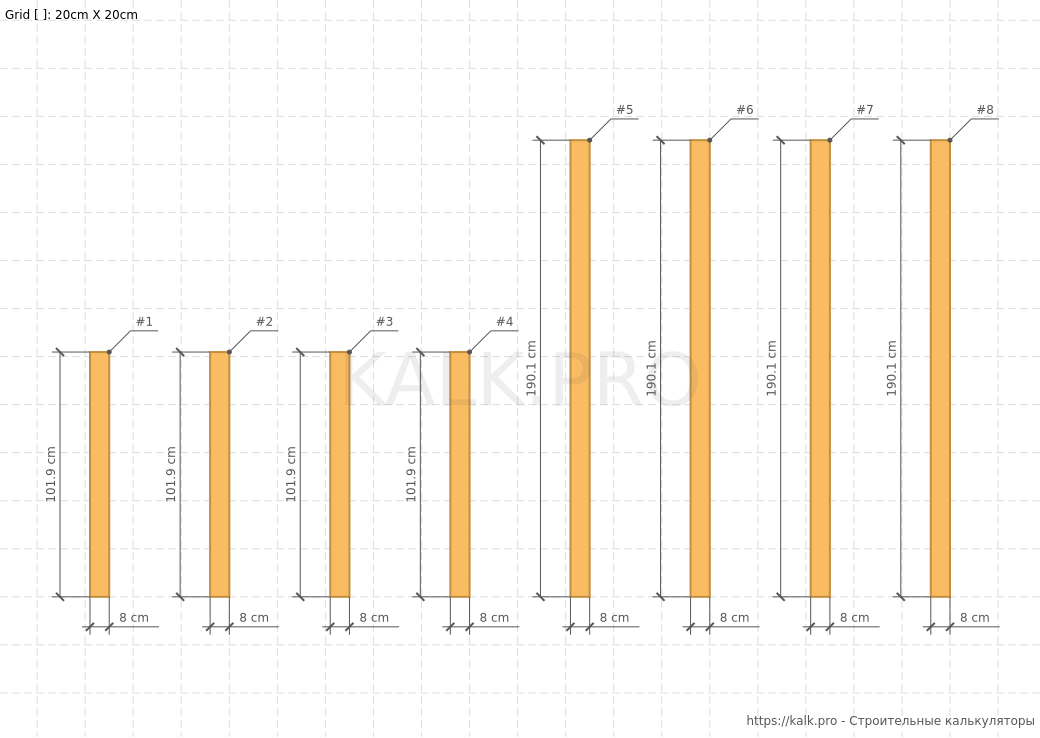

Filary nośne dolnej zabaw
  • Strona przekroju: 10 mm
  • Długość: 96 mm
  • Liczba: 4 szt.
  • Objętość: 0.038 m3
Filary nośne górnej części boiska
  • Strona przekroju: 10 mm
  • Długość: 179.3 mm
  • Liczba: 4 szt.
  • Objętość: 0.072 m3

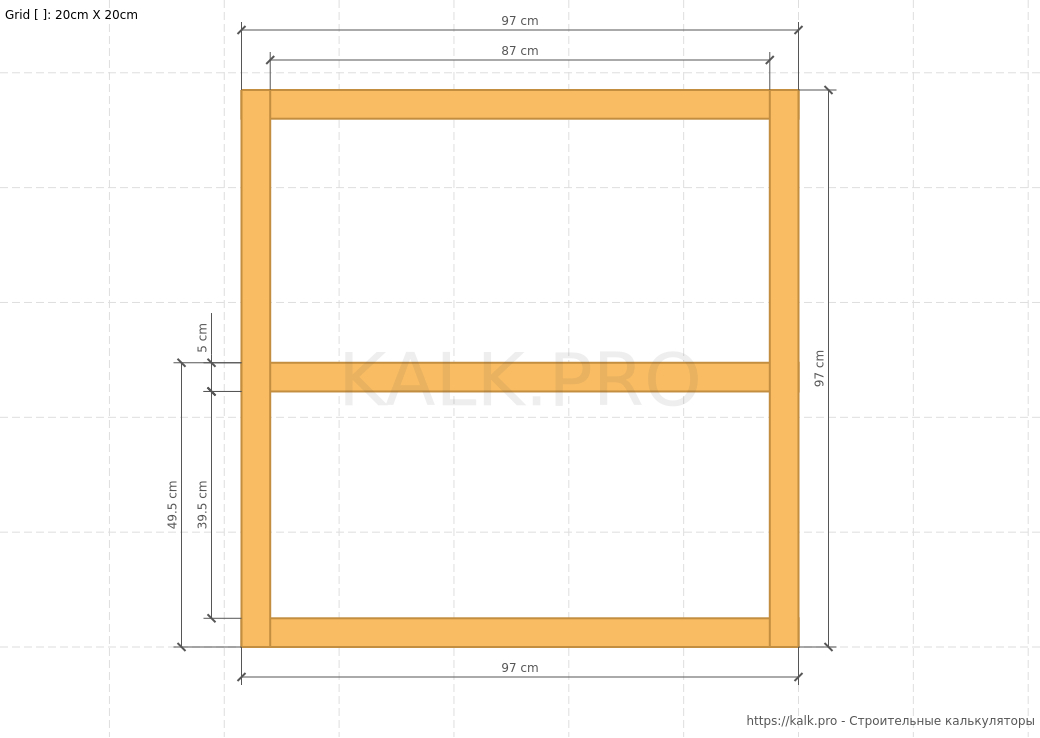

Belki sztywność dolnej obrotowej zabaw
  • Szerokość: 15 mm
  • Długość: 100 mm
  • Grubość: 5 mm
  • Liczba: 5 szt.
  • Objętość: 0.037 m3
Belki sztywności górnej obrotowej zabaw
  • Szerokość: 15 mm
  • Długość: 100 mm
  • Grubość: 5 mm
  • Liczba: 5 szt.
  • Objętość: 0.037 m3

Te "Wymiary"

Mapowanie
  • Jednostki: 1 mm
  • Kolor rysunku: 1 mm
Przelot
  • Wysokość przęsła: 300 mm
  • Długość przęsła: 270 mm
  • Szerokość schodów: 100 mm
Stopnie
  • Liczba górnych: 5 szt.
  • Liczba pośrednich: 4 mm
  • Liczba dolnych: 5 szt.
  • Grubość: 4 mm
  • Występ krawędzi: 5 mm
Całkowita dla косоуров
  • Grubość: 6 mm
  • Szerokość: 30 mm
Belki sztywności
  • Grubość: 5 mm
  • Szerokość: 15 mm
Подступенки
  • Grubość: 2.5 mm
Oporowe стобы
  • Strona przekroju: 10 mm
Płyta stropowa
  • Grubość: 20 mm
Poręcze
  • Wysokość: 90 mm
  • Strona przekroju tralki: 5 mm
  • Grubość poręczy: 4 mm
  • Szerokość poręczy: 8 mm
Ściana
  • Grubość: 20 mm
Wybrać sposób zapisu
Pobierz PDF

Pobierz plik PDF z obrazów, rysunków i rzutu 3D, a także ze szczegółowymi wynikami obliczeń i materiałów.

Pobierz PNG

archiwum ZIP z PNG plikówobrazów, rysunków i rzutu 3D bieżącej sceny w zakładce Widok 3D.

Pobierz OBJ

OBJ-plik z elementami scenywyróżnione w zakładce Widok 3D. Taki plik można otworzyć w programie 3ds Max, ArchiCAD, AutoCAD lub innych programów do pracy z grafiką 3D.

Wyślij na e-mail

Na podany przez Ciebie adres e-mail będzie отправленно list z plik PDF obliczenia, ZIP-archiwumobrazów, rysunków w formacie PNG i OBJ plikiemrzutu 3D. Metoda ta łączy w sobie w sobie funkcje trzech innych metod (PDF+PNG+OBJ).

30 дней БЕЗЛИМИТНЫХ скачиваний

%content redirect(/)%

365 дней БЕЗЛИМИТНЫХ скачиваний

%content redirect(/)%

Dodaj do zakładek
Zapisz link na wynik obliczeń w sekcji "Moje zakładki" w gabinecie.

Jak zapisać obliczenia na swoim komputerze?

  1. Wybrać odpowiednie ustawienia obliczeń.
  2. Wybierz odpowiedni "Sposób zachowania".
  3. Wybierz Opcję płatności" za udostępnienie PRZEZ:
    • Abonament "Nowy" aktywuje dostęp do szczegółowych rysunków i obliczeń. Zapisywanie każdego unikalnego obliczeń jest pobierane oddzielnie. Zgodnie z obowiązującym cennikiem. Każdy zakupiony obliczenia można ponownie wolny pobrać dowolną liczbę razy. Lista Zapisanych obliczeń" jest dostępny w gabinecie.
    • Abonament "złotą rączką" aktywuje dostęp do szczegółowych rysunków i obliczeń, zapewnia możliwość zapisywać i pobierać dowolne obliczenia unlimited ilość razy w okresie obowiązywania subskrypcji.
    • Abonament "Profesjonalista" daje możliwość ustawienia na rysunki logo lub wyłączyć dostępny. Aktywuje dostęp do szczegółowych rysunków i obliczeń, zapewnia możliwość zapisywać i pobierać dowolne obliczeniaunlimited ilość razy w okresie obowiązywania subskrypcji.
  4. Po udanej płatności dostępu do NA wyniki obliczeń zostaną pobrane na komputer lub wysłane na e-mail, którego użyłeś do rejestracji swojego konta), w zależności od wybranego Sposobu zachowania".
  5. Zwykle czas zapisywania wyników obliczeń nie przekracza 1 minuty.

W przypadku wystąpienia problemów podczas zapisywania wyników obliczeń, prosimy o poinformowanie nas o błędzie poprzez formularz sprzężenia Zwrotnego na stronie kontakt.

Pobierz DEMO:

Wybierz subskrypcję, aby uzyskać więcej możliwości Kalk.Pro

Wszystkie uzyskane środki zostaną przeznaczone na rozwój nowych kalkulatorów i ulepszenie funkcjonalności istniejących.

Nowicjusz
90RUB/miesiąc
  • Ukryte rysunki i obliczenia
    Pełny dostęp
  • Pobieranie obliczenia
    Osobno za obliczenia
  • Zainstalować lub usunąć logo na rysunkach
Artysta
490RUB/miesiąc
  • Ukryte rysunki i obliczenia
    Pełny dostęp
  • Pobieranie obliczenia
    Pełny dostęp
  • Zainstalować lub usunąć logo na rysunkach
Profesjonalista
990RUB/miesiąc
  • Ukryte rysunki i obliczenia
    Pełny dostęp
  • Pobieranie obliczenia
    Pełny dostęp
  • Zainstalować lub usunąć logo na rysunkach
    Pełny dostęp
Więcej z subskrypcjami można zobaczyć tutaj.
Nasz kalkulator na swojej stronie
Unikalne i łatwe w obsłudze narzędzie — Kalkulatory budowlane online
Unikalne i łatwe w obsłudze narzędzie

Kalkulator będzie pracować bezpośrednio na swojej stronie. Nie переманиваем do siebie użytkowników, a właściwie — dajemy wygodne i przydatne narzędzie.

Korzyści tobie i twoim gościom — Kalkulatory budowlane online
Korzyści tobie i twoim gościom

Zwiększ liczbę swoich użytkowników, zamieszczając nasze wzory na swojej stronie internetowej. Użytkownicy będą polecić Swoją stronę, kiedy pewnego dnia udane doświadczenie.

Premia do popularności — Kalkulatory budowlane online
Premia do popularności

Umieść widget na stronie internetowej lub bezpośrednio w publikacjach swojego bloga. Użytkownicy będą wracać do Ciebie ponownie, bo nasze kalkulatory — proste i wygodne.

Łatwo dostosować i ustawić — Kalkulatory budowlane online
Łatwo dostosować i ustawić

Możesz zainstalować na swojej stronie każdej z dostępnych widżetów kalkulatora. Po prostu wybierz, skopiuj kod i ustaw na stronę.


Dowiedz się, do czego zdolny jest widget tutaj

Lub pompować swoją stronę już teraz i zacznij otrzymywać więcej klientów!

Pomoc

Kalkulator online produkuje obliczanie N - w kształcie schodów na trzy nawy z obrotem o 180 i zabaw. Określa kąt nachylenia drabiny, wymiary stopni, zużycie materiału, tworzy wszystkie niezbędne rysunki, a także tworzy model 3d P-w kształcie schodów.

Wszystko, co musisz - dodaj dane źródłowe i uruchomić online rozliczenie. W ciągu kilku sekund otrzymasz wyniki obliczeń z drewna трехмаршевой schody.

Program sam wykona za ciebie całą pracę, pozwoli zaoszczędzić sporo czasu!



Czego potrzebujesz, aby uzyskać obliczenia u-kształtny трехмаршевой schody z obrotem o 180 stopni?

Wystarczy wpisać dane źródłowe, które częściowo należy zmierzyć, a częściowo wybierać spośród sprawdzonych w praktyce optymalnych zakresów wymiarowych dla wygody i bezpieczeństwa drabiny:

Parametr charakterystyka Optymalny zakres
Kąt nachylenia drabiny29 - 35 stopni
Wysokość stopnia15 - 17 cm
Szerokość stopnia27 - 30 cm
Grubość stopnia4 - 5 cm
Grubość подступенка2,5 - 3 cm
Grubość косоура5 - 7 cm
Szerokość schodów90 - 110 cm
Ilość stopni na jeden marszod 3 do 18
Szerokość okapu stopnia (występu)3 - 4 cm
Wysokość poręczyod 90 cm
Wysokość schodów w przejściuod 203 cm



Należy zmierzyć wysokość i długość przyszłego P-w kształcie schodów z trzech przęsłach. Wysokość mierzona od czystej podłogi na piętrze do czyszczenia podłogi parteru, między którymi planuje się budowę трехмаршевую schody.

Zmieniając dane źródłowe, na przykład, ilość poziomów, można samodzielnie dobrać idealną konstrukcję schodów do swojego domu.

Radzimy wybrać dla każdego przęsła drabiny nieparzysta ilość stopni, aby po schodach było wygodniej wejść i zejść.
