Определение гранулометрического состава грунта. Треугольник Ферре, как пользоваться?

Определение гранулометрического состава грунта — первый шаг к выбору типа фундамента для строительства жилых и промышленных объектов, в ходе которого будут исследованы пучинистые, дренажные, просадочные, несущие и другие особенности почвы. Кроме того, процедура позволяет узнать пропорции химических и минералогических веществ в структуре земли, что важно и для дачников.

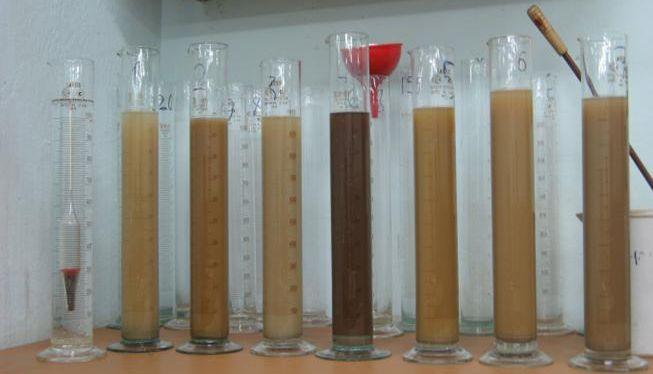

Определение грунта в лаборатории ареометрическим способом

Специалистами рекомендуется проводить профессиональное геологическое исследование, которое предоставляет возможность получить максимально верные данные. В случае отсутствия средств или возможности для заказа геологической группы, можно провести исследование самостоятельно, однако итоговые результаты нельзя считать достоверными, хотя дадут общее понимание о составе грунта на исследуемом участке.

Как самостоятельно исследовать гранулометрический состав почвы?

Если в вашей местности нет квалифицированных геологов или их услуги слишком дорогие для ваших финансовых возможностей, можно воспользоваться несколькими известными методиками для ориентировочной оценки грунта.

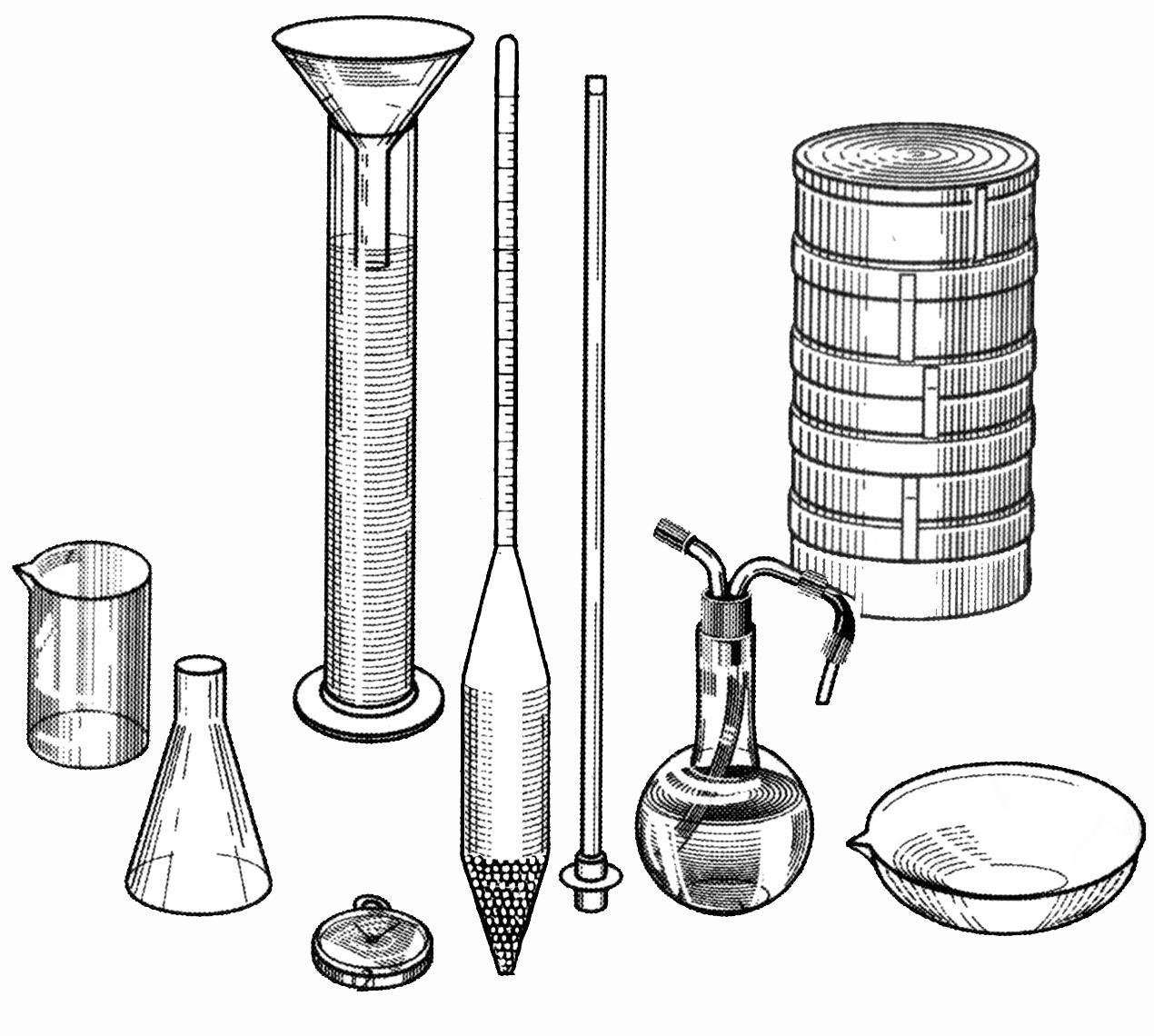

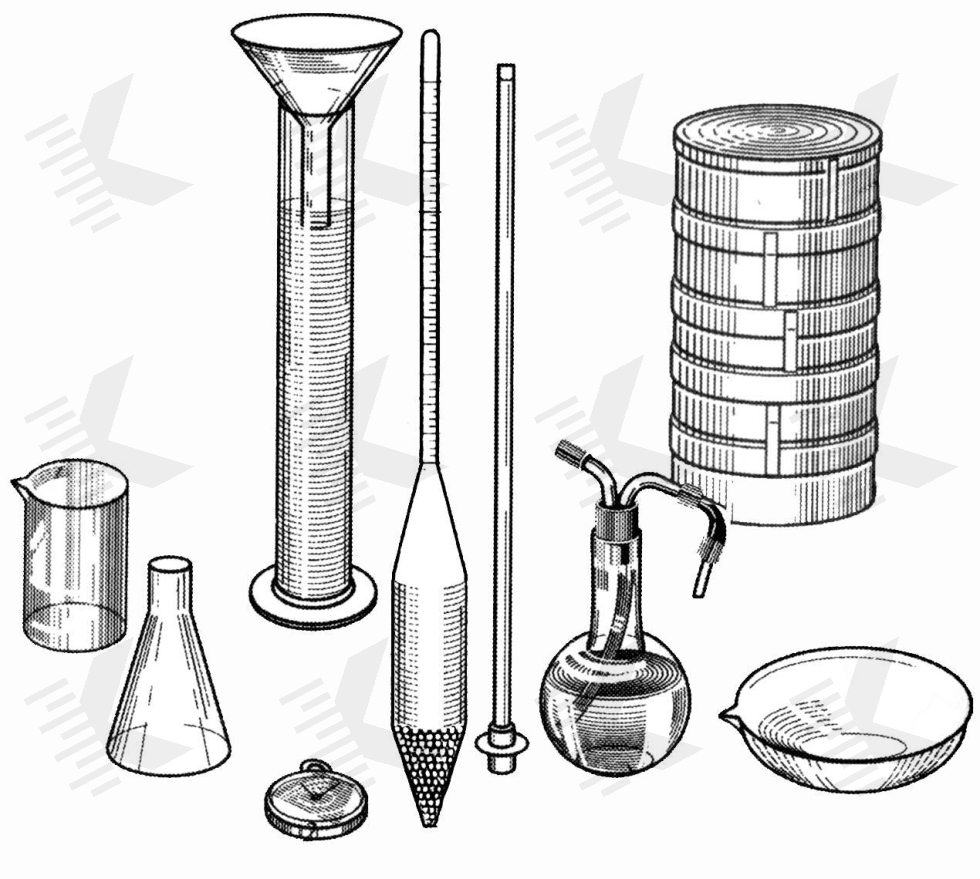

Способы определения гранулометрического состава почвы

Основные способы исследования почвы:

  • ситовой;
  • с помощью ареометра;
  • пипеточный;
  • метод двойного отмучивания по Сабанину - анализируется свободное падение частиц грунта в воде;
  • метод Рутковского (набухание глиняных частиц в воде, осаждение на дно емкости)

Мы приведем самый простой и распространенный, в том числе и среди дачников. Описываемый ниже нами способ похож на упрощенный метод определения состава грунтов Рутковского.

В другой нашей статье вы можете прочитать о классификации грунтов и их особенностях, где также можно изучить визуальные отличия основных типов грунтов.

Отличить песок от глины сможет любой дачник или начинающий строитель — в некоторых случаях достаточно пройтись по такому грунту. Как правило, глина налипает на подошву обуви, а песок осыпается. Для того, чтобы приступить к обработке или застройке земли, этих наблюдений, конечно, недостаточно. Так возникает необходимость в исследовании механического состава земли.

Приведенный нами способ определения гранулометрического состава заключается в анализе времени, которое занимает процесс оседания различных по весу частиц грунта на дно емкости, заполненной водой, а также определении процентного соотношения глины / ила/ песка.

  1. Возьмите со своего участка образец грунта, в котором вы хотите определить процентное соотношение глиняных, песчаных и пылеватых частиц (а лучше несколько проб грунта с разных частей участка (по пятну застройки, то есть где вы планируете строить дом). Глубина бурения грунта для взятия проб – от 4 метров (чем тяжелее дом, тем глубже стоит посмотреть). Про глубину бурения для более детального изучения строения слоев грунта прочитайте в статье «Как провести анализ грунта на участке перед выбором и строительством фундамента».
  2. Поместите образец грунта в стеклянную колбу или литровую банку. Грунта должно быть чуть меньше, чем половина.
  3. В емкость налейте пару капель средства для мытья посуды, затем долейте до самого верха воды, оставляем где-то 2,5 см от края для воздуха, чтобы можно было смешать образец грунта с водой.
  4. Закройте банку крышкой и с усилием трясем смесь 3-5 минут.
  5. Вычислить количество частиц песка можно уже ч/з пару минут — он быстро оседает на дно емкости. Можете сразу отметить уровень оседания маркером.
  6. Вычислить количество пылеватых частиц ила можно не ранее интервала в 2-3 часа. Вы заметите, как он уляжется на ранее осевший слой песка — нанесите маркером на емкость вторую метку.
  7. Определить долю глины удастся лишь как минимум через сутки, как максимум - по истечению 2-5 дней, (банку не трогайте). Когда вода станет менее мутной, а грунт «усядется», нанесите последнюю метку на банку.

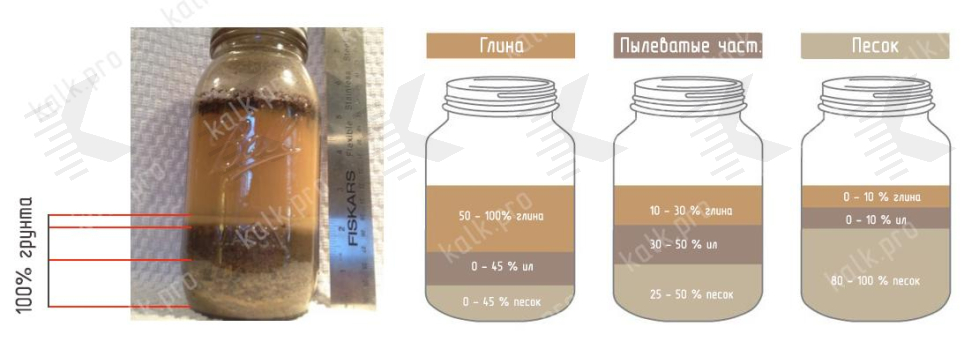

Определение гранулометрического состава грунта - kalk.pro

Далее гранулометрический состав почвы определяется исходя от вашего образца:

• высота от дна банки до третьей метки принимается за 100%;

• определяем долю каждого слоя из осадков и переносим итоговые числа в форму, используя метод треугольных координат – пользуемся треугольником Ферре;

Треугольник Ферре как пользоваться?

Использование треугольника Ферре - самый простой и несложный метод определения наименования грунтов, содержащихся во взятой пробе.

Необходимо нанести на сетку треугольника полученные числовые значения основных составляющих взятого образца в %: ил или пылеватые частицы, песок и глина.

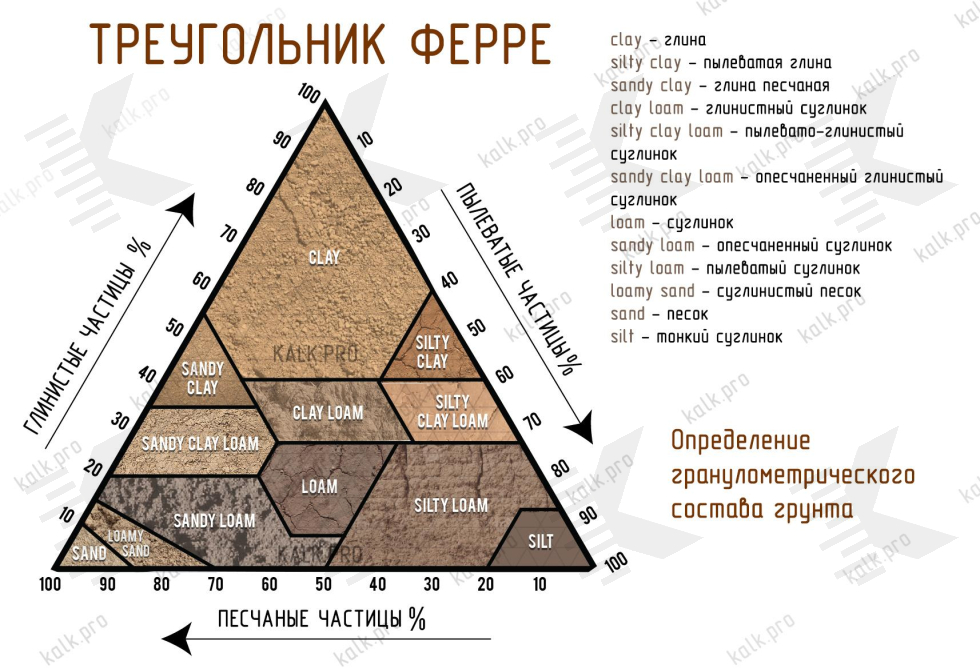

Метод треугольных координат или Треугольник Ферре

После нанесения всех меток на треугольник можно понять, что представляет собой взятый образец земли. Пример:  отмечаем на сетке полученные опытным путем значения: 30% - песок, 30% - ил, 40% - глина. Итог - глинистый суглинок.

Как пользоваться треугольником Ферре?

Следует повторить исследование грунта с другими образцами грунта, взятыми по пятну застройки.

Отметим еще раз, что такой способ подходит для приблизительного определения содержания грунта в толще участка. И ни в коем случае не заменяет полноценные инженерно-геологические исследования. Но вполне можно рассмотреть такой вариант анализа гранулометрического состава почвы в качестве «лучше так, чем ничего».
