Классификация грунтов, особенности и тонкости. Структурно-неустойчивые сложные грунты

В предыдущей статье " Как про­вес­ти ана­лиз грун­та на учас­тке пе­ред вы­бором и ук­ладкой фун­да­мен­та " мы рассказали, какие необходимо проводить мероприятия для анализа грунта на вашем участке. Еще раз заострим внимание на том, что всегда перед строительством фундамента (неважно, что вы планируете построить: одно-, двух- или трехэтажный частный дом), обязательно нужно определить типы грунта, его характеристики, а также произвести расчеты на возможные нагрузки, которое сможет выдержать основание.

Лучше, если вы закажете инженерно-геологические услуги, но, если не позволяют условия или финансовая возможность, то хотя бы изучите грунт самостоятельно и проведите минимальные расчеты.

В этой статье мы разберем, что такое грунт, какие его разновидности определяют строительные нормы, и какие типы грунта подпадают под разряд " не повезло ".

Состав и строение грунта

Прежде чем разбирать разновидности грунтов нужно понимать, что такое грунт, основной его состав, чтобы лучше в дальнейшем понять его структуру и свойства. В разъяснении нам поможет замечательное пособие С. А. Пьянкова «Механика грунтов», а также ГОСТ.

Из чего состоит грунт? вода, газ, твердые частицы

Разновидности грунта согласно ГОСТ 25100-2011

Все грунты можно классифицировать по гранулометрическому составу на:

  1. Скальные
  2. Дисперсные
  3. Мерзлые, мы их не будем рассматривать в рамках этой статьи.

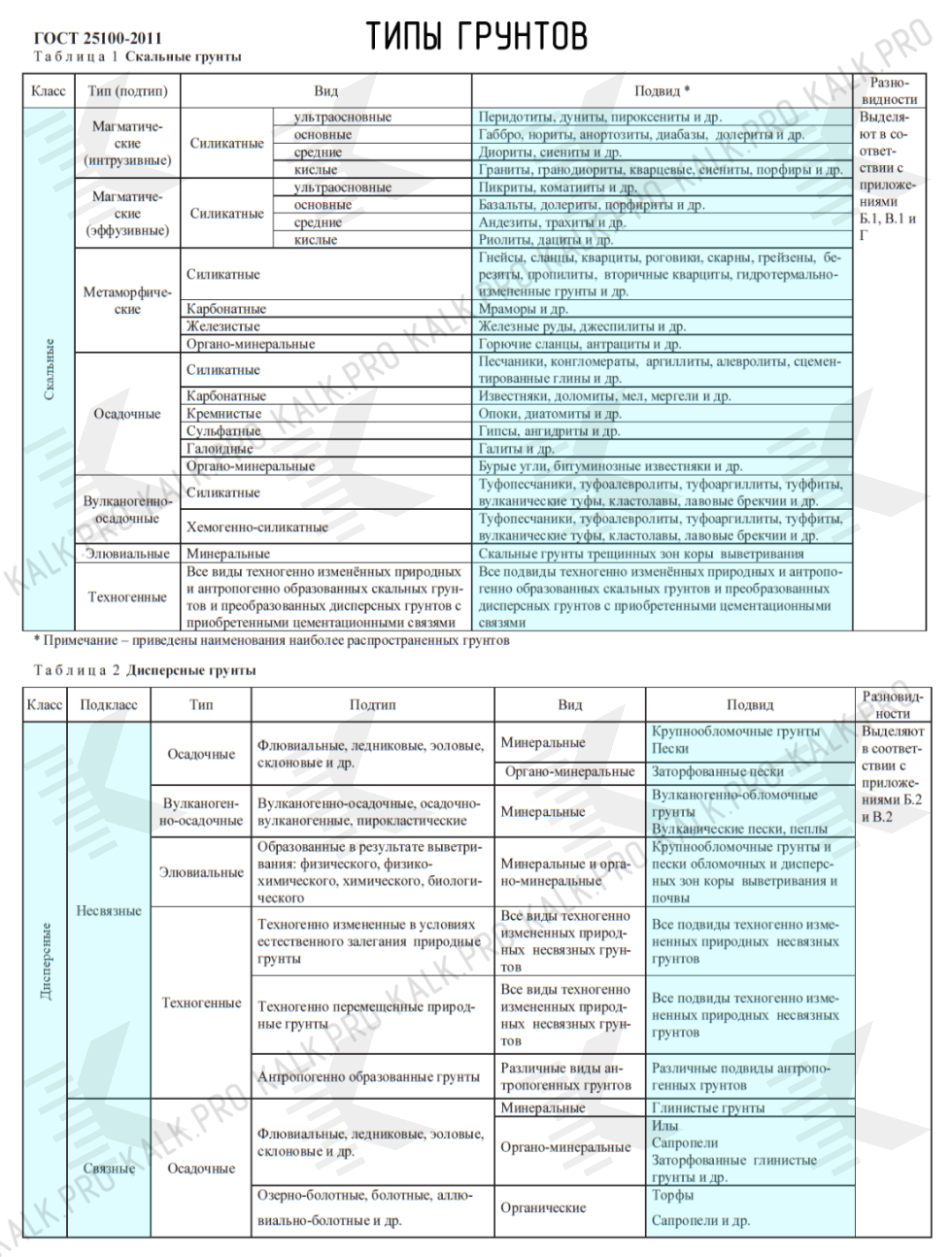

Типы грунтов Классификация

Упростим сложную и подробную классификацию, приведенную выше:

  1. Самые прочные и способные нести высокую нагрузку – скальные (известняки - но не все, и только не при высоком уровне вод, а также гранит, сланцы), они не часто встречаются, более распространены дисперсные. Скальные грунты не вспучиваются, не проседают.
  2. Дисперсные грунты . Нас интересуют следующие типы грунтов: крупнообломочные (например, валуны, дресва, галька), глина, суглинки, супесь, песок, ил, песок, торф, пылеватый песок, лёссовые грунты.

По классификации гранулометрического состава, приведенной ниже в таблице несложно определить размерность частиц.

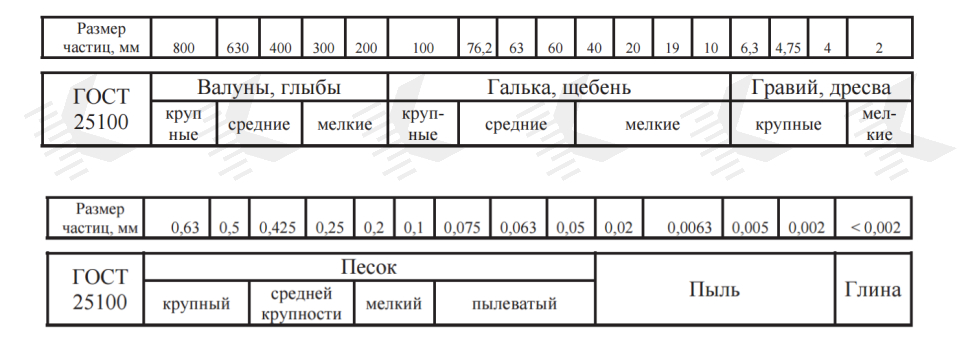

Сопоставление размеров гранулометрических фракций

Если вы по какой-то причине не можете отнести в лабораторию пробы грунта (например, нет в вашем городе лаборатории), то без лаборатории, так сказать «в полевых условиях», грунт можно диагностировать по описанию в следующей таблице:

Определение вида почвы в полевых условиях по Красюку

Еще один популярный способ определения в полевых условиях типа грунта - во влажном состоянии, будем "катать колбаски". Разумеется, щебень или торф вы итак определите визуально, такой способ подходит для глиносодержащих видов грунта. Смачиваете образец грунта водой и пытаетесь скатать жгутик ладонями. По признакам определяете тип.

Определение типа грунта во влажном состоянии

Для того, чтобы у вас было представление о том, как выглядят суглинок, супесь, глинистая почва, песчаная почва приведем следующее изображение:

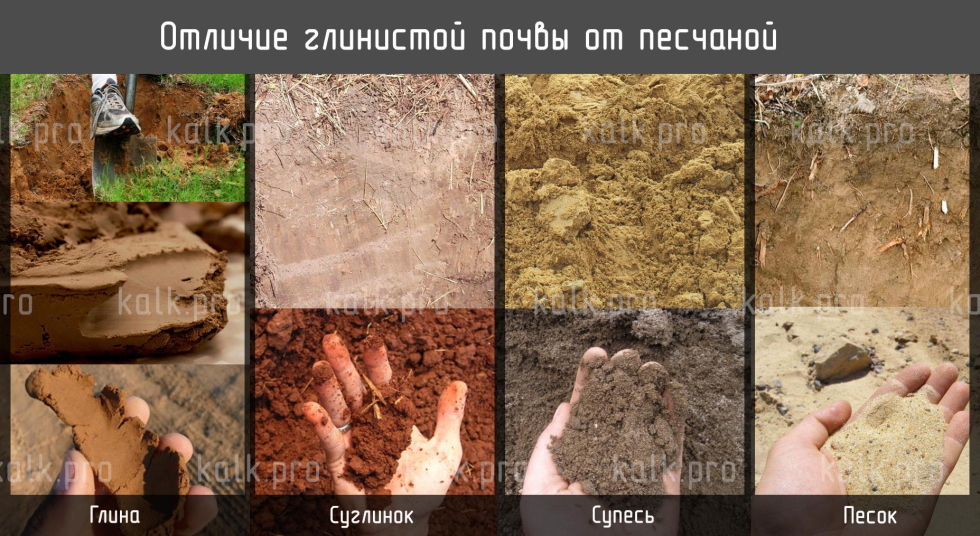

Отличие глинистой почвы от песчаной - глины, суглинки, супеси, пески

Есть некоторые способы, по которым можно определить типы грунта, гранулометрический их состав, а также некоторые их характеристики, вроде плотности, влажности, но для этого вам придется проводить опыты (которые, к слову, мы бы не советовали вам проводить самостоятельно, проще обратиться в лабораторию, и заниматься тем, что у вас отлично получается, предоставив лабораторные опыты специалистам, которые смогут замерить физ.свойства грунтов, их состав наиболее точно, без больших погрешностей).

Методы измерения физических свойств грунтов

Проблемные, сложные грунты

Если вы несчастливый обладатель подобных грунтов на участке, будьте внимательны и бдительны, много раз подумайте, прежде чем строить, а лучше проконсультируйтесь со специалистом и обязательно сделайте анализ грунта на участке, если еще не сделали.

Подробнее про то, как определить типы грунта на участке перед строительством читайте в нашей статье.

Далее рассмотрим, как выглядят определенные разновидности грунта, и разберем их основные характеристики. Не будем рассказывать о валунах, гальке, щебне, вы сможете отличить такой тип грунта, видели неоднократно.

Расскажем о других типах, которые зачастую бывают проблемными, теряя свою прочность под внешним воздействием, например, напитываясь водой, или соединяясь с другими грунтами и их примесями.

Такие грунты - структурно-неустойчивые грунты , то есть изменяющие свою структуру под внешними влияниями, просадочные грунты.

  • Мерзлые и вечномерзлые
  • Карстующиеся грунты
  • Лессовые грунты
  • Органоминеральные и органические грунты
  • Набухающие
  • Слабые водонасыщенные глинистые
  • Насыпные
  • Засоленные

Мерзлые и вечномерзлые

Мерзлые грунты меют температуру ниже нуля, в том или ином виде содержат в составе льдистый частицы. После нахождения в мерзлом состоянии от 3 лет и больше такие грунты уже приобретают свойства вечномерзлых грунтов.

мерзлые и вечномерзлые грунты



В замерзшем состоянии мерзлые и вечномерзлые грунты очень прочные, не подвержены деформациям, так как связующие их криогенные структуры повышают первоначальную прочность.

Классификация мерзлых грунтов

В процессе таяния полностью меняется структура и физико-механические свойства, происходят серьезные деформации. Некоторые грунты даже становятся жидкими после оттаявания.

Основная особенность всего класса мерзлых грунтов - просадочность при таянии, когда происходит масштабное уменьшение объема грунта. Вечномерзлые грунты - достаточно проблемный тип грунта для проектирования и строительства.

Какой фундамент выбрать? Это можно определить только после определения всех необходимых расчетных деформационо-прочностных характеристик в процессе лабораторных испытаний.

  • Первый вариант - сохранить структуру криогенных связей - мерзлое состояние как во время строительства, так и при дальнейшей эксплуатации. Сохранение вечной мерзлоты грунта сохраняется путем организации холодных первых этажей, проветриваемых холодных подполий с вентилируемыми продухами. В этом случае определяем мин.глубину заложения фундамента по СНиП 2.02.04-88:
Глубина заложения фундамента на вечномерзлых грунтах
  • Второй вариант - подготовка сооружения к неравномерной осадке. Можно заменить неустойчивый грунт на непосадочный песок или крупнообломочный грунт. Можно также опирать фундамент на более прочный слой, тогда можно использовать вечномерзлые грунты в оттаявшем состоянии или состоянии таяния. Это возможно лишь при условии наличия в массиве грунта прочных малодеформирующихся в процессе оттаивания грунтов.

Заглубление фундамента в этом случае осуществляется на основании расчетной глубины сезонного промерзания грунта df и уровню подземных вод, которые образуются в процессе оттаивания.

Необходимо застраивать площади на вечномерзлой земле только по одному из вариантов, а не так, что сосед выбирает холодный первый этаж, а вы - сваи.

Стоить отметить, что широко используемые в северном строительстве сваи тоже подвержены негативному воздействию: напорному давлению вод при промерзании грунта; хим. агрессивности воды оттаявшего слоя; появлению трещин из-за температурных деформаций.

Известняки

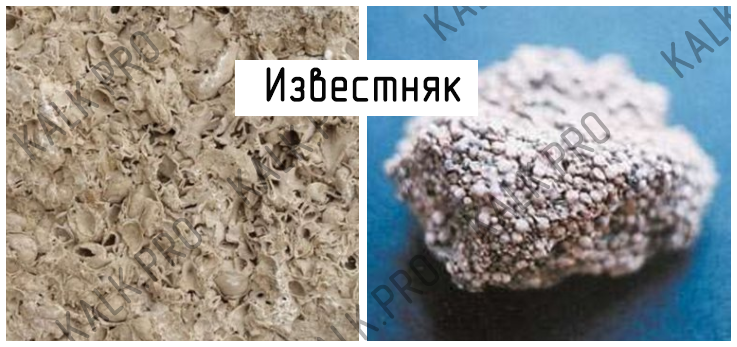

Известняк и известняк-ракушечник

Известняки, как и другие грунты из группы скальных осадочных карбонатных пород, в сухом виде - прочные, а при намокании грунтовыми водами ее теряют.

Есть известняки изначально с низкой плотностью и широкой «пористостью» - ракушечники , есть и другая намного более плотная разновидность с низкой пористостью. Прочность у первых в сотни раз ниже, чем у вторых.

Одна из разновидностей известнякового грунта –  мергель , который представляет из себя микс из известняка и глины.

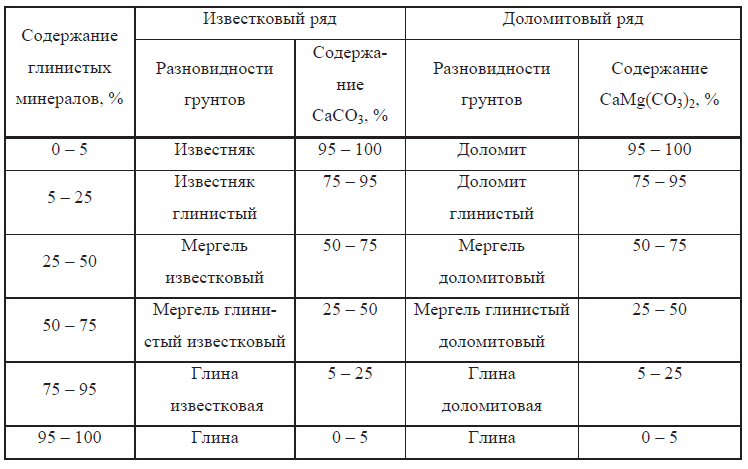

Гост 25100-2011 Градация известняка и доломита по содержанию глины

Основание из известняка (кстати, это же касается и доломита, мела) - довольно опасно для сооружения фундамента, хотя казалось бы скальный грунт. Там, где пласт известняка легко доступен воде, может со временем сформироваться большущая воронка, так как известняки подвержены размытию. Известняки относятся к карстующимся породам (также как гипс, доломит) - горные породы, способные растворяться при размывании поверхностными и подземными водами. В итоге может произойти карстовый провал:

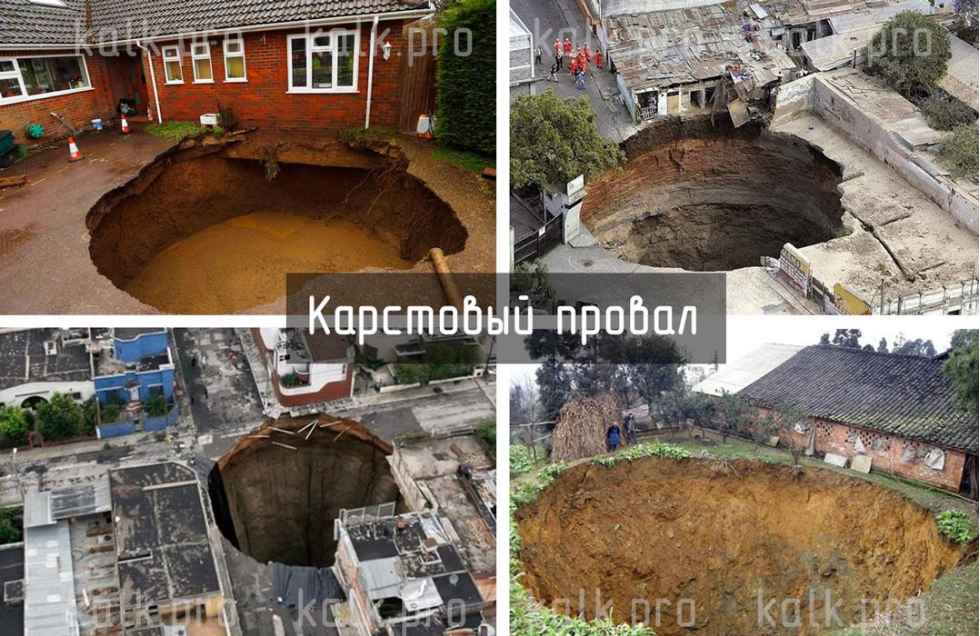

карстовый-провал-на-плите-известняка

В случае залегания пласта известняка на участке необходимо определить его пористость и продумать отвод поверхностных вод. В таком неблагоприятном случае многие прибегают к использованию свайного фундамента. Советуем не импровизировать, лучшим вариантом для вас будет консультация с хорошим специалистом геологом, инженерные изыскания в данном случае обязательны.

Лёссовые грунты, лёссы, лессовые суглинки

Нельзя сказать с точностью, каким образом появились такие грунты, ученые до сих пор об этом спорят. Лёссовые породы относятся к структурно-неустойчивым грунтам   (но не все из них просадочные)

Такой тип очень распространен на протяжении больших территорий в России, Украине, Европе, причем лёссом занято более 80 % территории Украины. Залегание такого типа грунта обычно располагается сразу под почвенным покровом, в верхних слоях.

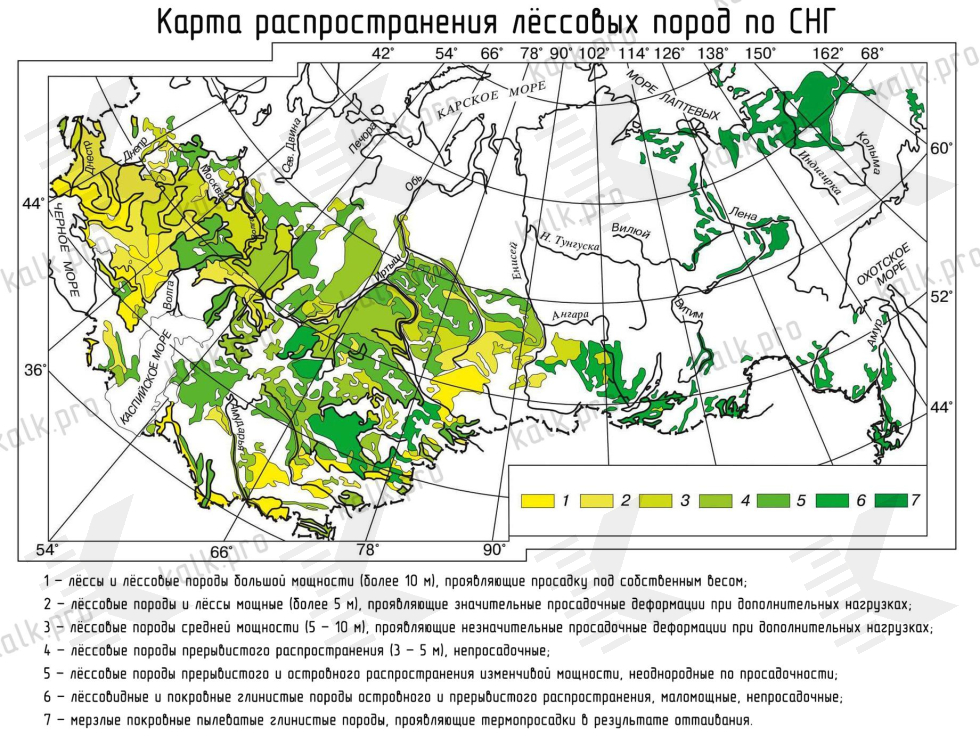

Карта распространения лёссовых пород по СНГ - kalk.pro

Лессовые грунты обычно светло-желтого или светло-коричневого цвета (его еще называют палевый цвет), или же даже буро-желтого.

Лёссы, лёссовые грунты - как определить

Лессовые грунты содержат больше воздуха, чем твердых частиц, содержат множество макропор, пористость до 60%. Больше 60 процентов частиц – мелкие пылеватые, также содержится глина и в меньшей степени песок.

На изображениях ниже можно рассмотреть характерное для лёссовых пород наличие вертикальных "бороздок", прожилок или канальцев. Такие макропоры в в иде трубочек доходят в диаметре до 3 мм.

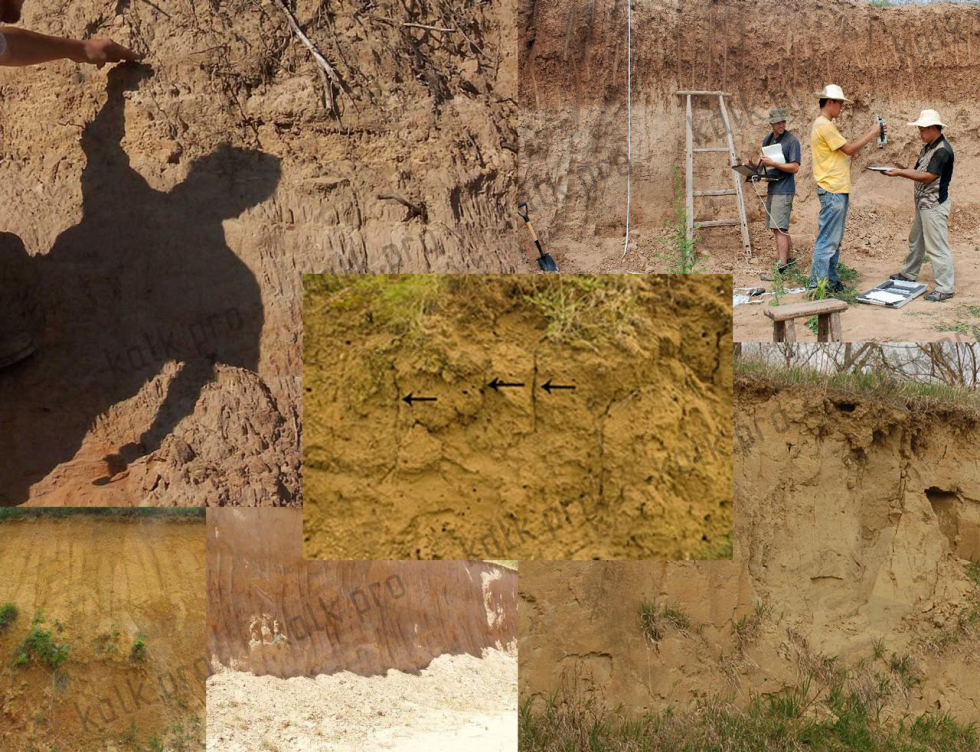

характерная структура бороздок или вертикальные канальцы на лессовых грунтах

Различают типичные лёссы и лессовые суглинки. Лёссовые суглинки содержат больше глины, чем типичные лёссы, им присущ более темный цвет, иногда красновато-бурый. Лёссовые суглинки менее пористые и, следовательно, более плотные, менее просадочные.

В обычном состоянии лессовые отложения весьма прочные, способны выдерживать большие нагрузки, но при увлажнении прочность теряется, возникают дополнительные просадочные деформации от нагрузки – как внешней, так и от собственного веса.

Изменение структуры лессового грунта при увлажнении.png

Чтобы определить степень просадки лёсса, его в лабораторных условиях уплотняют под давлением, а затем подвергают замачиванию.

Органоминеральные и органические грунты - торфы, заторфованные, сапропели

Торфяники распространены в Подмосковье, на востоке и северо-востоке. Они относятся к слабым грунтам, с присущей низкой прочностью.

Заторфованный грунт отличается от торфа процентным соотношением содержанием органического вещества – содержание больше 50% органики говорит о торфе, а содержание от 10 до 50% орган.остатков говорит о том, что перед нами заторфованный грунт, на основе песчаного грунта или глинистого.

   Торф и заторфованные грунты - как выглядят

Какие характеристики присущи торфам и заторфованным грунтам?

  • Высокая водонасыщенность
  • Сильная сжимаемость
  • Осадочность, медленно протекающая
  • Изменяемость характеристик под нагрузками
  • Подземные воды представляют собой весьма агрессивную среду по отношению к строительным конструкциям.

Помимо градации по количественному содержанию торфа органоминеральные и органические грунты делятся на:

  • Открытые , находящиеся близ поверхности;
  • Погребенные , располагающиеся в виде слоев или линз в глубине толщи;
  • Искусственно погребенные

Также важно значение степени разложения торфяных грунтов – степень разложения слагаемых его растительных остатков – гумуса.

Очень важно оценить и характер залегания торфосодержащих пород:

Классификация торфа и заторфованных грунтов по типу залегания

Напластование, имеющее в составе торф и заторфованные грунты - одно из наихудших оснований, так как приводит к дальнейшим деформациям и просадкам.

Сапропель в сухом и влажном состоянии

Сапропель – илосодержащая и одновременно торфосодержащая порода, с процентным содержанием органических веществ больше 10%. Коэффициент пористости сапропеля - в районе е> 3, характерна текучепластичная или текучая консистенция.

Значение физико-механических свойств сапропелей по СП 22.13330.2011

Нельзя возводить фундамент с непосредственным опиранием его на сильнозаторфованные грунты, торфы, сапропели и ил.

Мероприятия по укреплению неустойчивых оргиничексих и органикоминеральных грунтов описаны в СП 22.13330.2011 разделе 6.4 "Органоминеральные и органические грунты".

типы оснваний на торфе, плавающий фундамент, замена торфа подушкой из крупнозернистого песка, сваи

В числе мероприятий замена нейстойчивого грунта средне- или крупнозернистым песком, гравием (что может быть очень дорого, например, в виду высокой мощности слоя торфа), а также можно прибегнуть к строительству свайного фундамента с опиранием свай на слой грунта с высокими прочностными характеристиками.

Нельзя забывать, что в органических грунтах очень агрессивная среда для бетона и металла, поэтому нежелательно использовать стальные сваи, нужно позаботиться об изоляции свай для продлевания срока использования строения.

Набухающие

К таким грунтам можно отнести некоторые разновидности глиносодержащих грунтов. Набухающие грунты имеют свойство увеличиваться в объемах при контакте с водой, им также свойственна усадка при высыхании. Показатель влажности на пределе текучести, а также число пластичности у таких грунтов весьма высокие, природная влажность < влажности на границе раскатывания. Пески и супеси не подвержены набуханию практически, зато суглинки и глины подвержены этому свойству пропорционально содержанию в них частиц глины.

Опасность таких грунтов заключается в том, что любое изменение уровня грунтовых вод спровоцирует набухание, и последующую просадку грунта в связи с уменьшением объема грунта после подсыхания.

Степень возможного набухания определяется в процессе лабораторных компрессионных испытаний.

Градация по степени набухания грунта

Подробнее про набухающие грунты, про расчетные характеристики, про деформации основания в следствии усадки и набухания - прочитайте в разделе 6.2 "Набухающие грунты" в СП 22.13330.2011. Там же приведена формула по расчету подъема основания в результате набухания.

Какие меры принимают для предотвращения усадок грунта под фундаментом?

  • хороший дренаж и водоотведение;
  • предварительное замачивание;
  • устройство песчаных подушек;
  • замена набухающего грунта поностью или частично;
  • прорезка набухающего грунта, опирание фундамента на более надежный слой грунта (если слой набухающего грунта не больше 12 м).

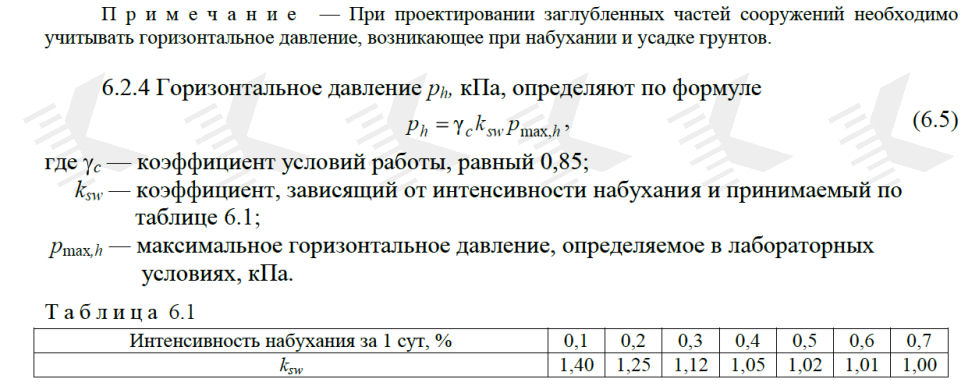

Горизонтальное давление на заглубленный фундамент при набухающих грунтах

Слабые водонасыщенные глинистые

Эта группа представлена илом, сапропелем, а также  глинистыми грунтами в текучем или текучепластичном состоянии . Характерными свойствами такого типа сложных грунтов являются:

  • большая водонасыщенность:  влажность от 0,8, больше 80% заполненных водой пор;
  • значение угла внутреннего трения 3°-14°, сцепления 0-0,02 МПа
  • частая большая мощность водонасыщенного слоя - до 20 м;
  • высокая сжимаемость грунта и малая прочность;
  • расчетные осадки сооружений разнятся иногда значительно с реальными, фактическими посадками.
  • неравномерная и очень большая осадка фундамента, построенного на водонасыщенном грунте.

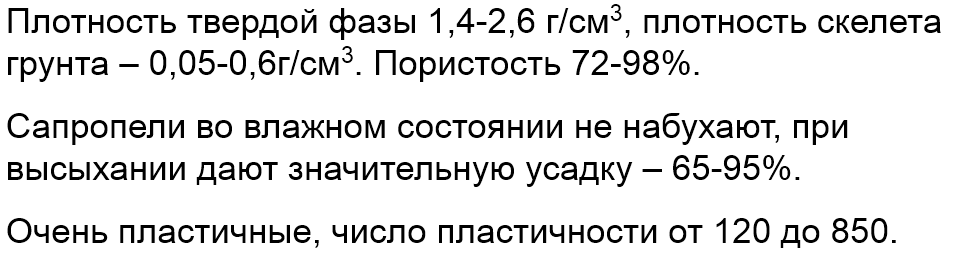

Сапропель мы описывали и показывали чуть выше, приведем только его физические свойства:

Физические свойства сапропелей

Ил  – органоминеральный грунт, с содержанием >3 % органики и >30% мелких частиц менее 0,01мм, с  текучей консистенцией IL> 1, коэффициентом пористости е ≥ 0,9.

Определение типа грунта - илистые почвы, ил

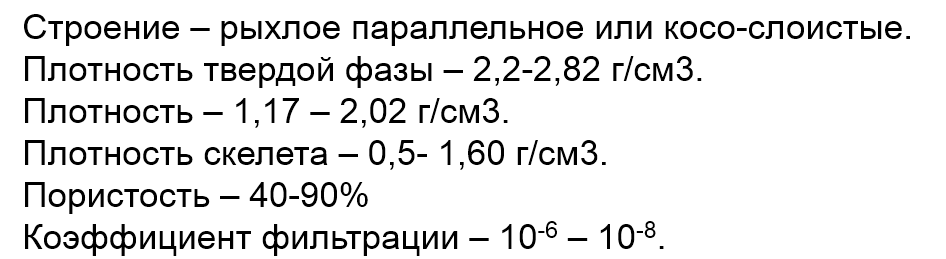

Физические свойства ила

Какие варианты фундаментов используют в строительстве?

  • свайные фундаменты из железобетонных свай,
  • песчаные подушки,
  • дрены (песчаные сваи),
  • известковые сваи,
  • дренажные прорези

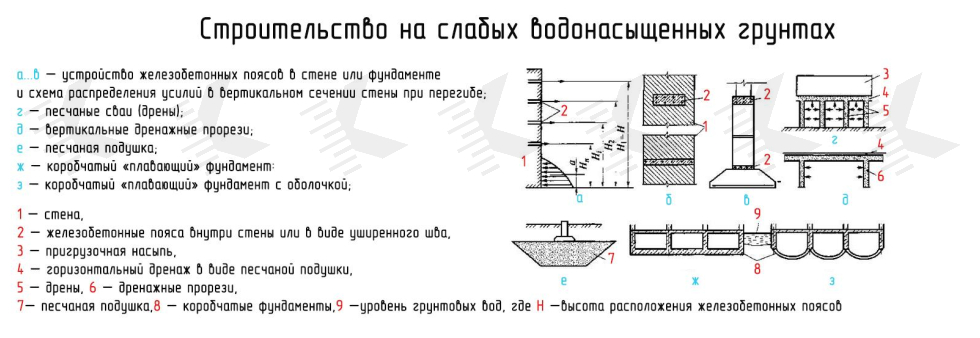

Способы строительства фундамента на слабых водонасыщенных грунтах

Стоит отметить, что имеет место быть процесс кольматации песка ( естественное попадание мелких частиц, особенно глинистых и пылеватых в поры и трещины оснований ) при устройстве песчаных подушек, свай, что со временем снижает устойчивость и  прочность фундаментов.

Насыпные

Насыпные грунты относятся к так называемым техногенным грунтам, их особенностью является то, что они имеют нарушенную структуру.

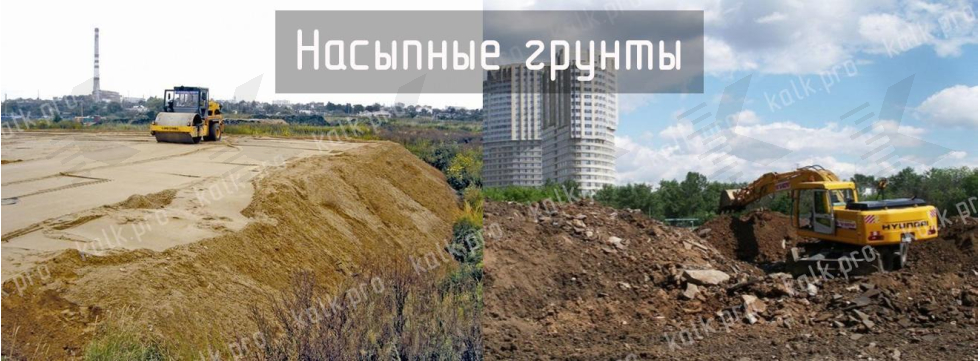

Структурно-неустойчивые грунты - насыпные грунты

К их основным характеристикам относятся:

  • неравномерная сжимаемость, и как следствие дальнейшие деформации, особенно в связи с вибрационными нагрузками, замачиванием;
  • постепенное самоуплотнение

Насыпные грунты могут самоуплотняться, продолжительность этого процесса различна, в зависимости от разновидности насыпи. Примерный срок самоуплотнения приведен в СП:

Структурно-неустойчивые грунты - Насыпные грунты для фундамента
Расчетные сопротивления R0 насыпных грунтов
 Примерные значения физико-механических свойств насыпных грунтов (НИИОСП)
  удельный вес, кН/м3 уд. вес частиц грунта, кН/м3 модуль деформации, Мпа  угол внутренннего трения сцепление,  кПа
слежавщиеся возрастом более 100 лет 16,5 26,5 от 8 до 12 18-20 4-8
планомерно возведенные насыпи из песчаных грунтов 16,5 26,5 от 10 до 15 22 1
непланомерно возведенные, неслежавщиеся насыпи 16 26,5 от 6 до 8 17-18 0-2



Уровень прочности насыпных грунтов повышается с помощью их уплотнения различными способами:

  • трамбовкой, укаткой, гидровиброуплотнение
  • устройство грунтовых подушек
  • прорезка свайным фундаментом
  • химическим способом, например, силикатизацией

Засоленные

Засоленные грунты в России распространены примерно на 10 процентах всей территории, преимущественно  в Крыму, на Кавказе, а также Западно-Сибирской низменности.

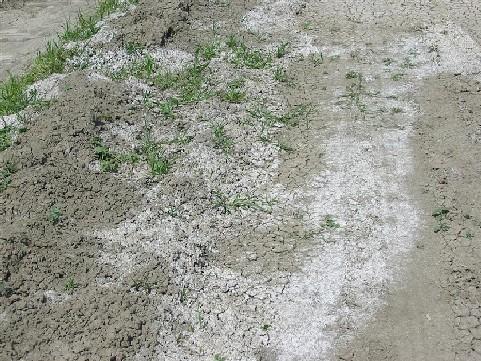

Засоленные грунты



Цитата из СП 22.13330.2011: "Степень засоленности грунта Dsal, % - отношение массы водорастворимых со лей в грунте к массе абсолютно-сухого грунта."

Определение степени засоленности грунта

Засоленные грунты при фильтрации воды подвергаются выщелачиванию. Вода растворяет соли, способствуя увеличению пористости.  Основания грунтовв конечном итоге подвержены суффозионной осадке.  При увлажнении засоленных грунтов изменяются их физико-механические свойства: плотность, прочность, деформируемость и водопроницаемость. К тому же еще одна опасность засоленных грунтов - агрессивность воды с растворенными в ней солями  к стройматериалам, бетону.

Засоленные грунты в замоченном состоянии могут быть набухающими или просадочными. Все расчеты по засоленным грунтам доверьте специалистам.

Каким бы сложным грунт ни был на вашем участке, современные технологии строительства могут обеспечить вам прочную постройку на любом основании. Но только при условии полноценного инженерно-геологического обследования, проведения всех необходимых расчетов на основании этого исследования. Обладая знанием о всех возможных нагрузках на основание и будущее сооружение, можно сделать экономически-целесообразный выбор подходящего по всем параметрам фундамента, который не даст трещины и деформации, которыми так часто изобилуют фотографии неправильно рассчитанных зданий на форумах.
