Правильный расчет стропильной системы крыши

Вы можете себе представить человека без костей? Точно так же скатная крыша без стропильной системы больше похожа на строение из сказки про трех поросят, которую запросто сметет природной стихией. Крепкая и надежная система стропил – залог долговечности конструкции крыши. Чтобы качественно сконструировать систему стропил, необходимо выявить и рассчитать параметры, влияющие на прочность предполагаемой конструкции.

Например, необходимо принять во внимание изгибы крыши, уклон скатов, аэродинамические коэффициенты, коэффициенты на неравномерное распределение снега по поверхности, силы воздействия на конструктивные элементы крыши и так далее. Рассчитать все это максимально приближенно к реальной ситуации, а также учесть все нагрузки и искусно собрать их сочетания – задача не из легких.

Если хотите разобраться досконально – список полезной литературы приведен в конце статьи. Конечно, курс сопромата для полного понимания принципов и безукоризненного расчета стропильной системы в одну статью не уместить, поэтому приведем основные моменты для упрощенной версии расчета.

Классификация нагрузок

Нагрузки на стропильную систему классифицируются на:

1. Основные:
• постоянные нагрузки – вес самих стропильных конструкций и крыши,
• длительные нагрузки – снеговые и температурные нагрузки с пониженным расчетным значением (используются при необходимости учета влияния длительности нагрузок, при проверке на выносливость),
• переменное кратковременное влияние — снеговое и температурное воздействие по полному расчетному значению.
2. Дополнительные – ветровое давление, вес строителей, гололедные нагрузки.
3. Форс-мажорные – взрывы, сейсмоактивность, пожар, аварии.

Для осуществления расчета стропильной системы принято рассчитывать предельные нагрузки, чтобы затем, исходя из подсчитанных величин, определить параметры элементов стропильной системы, способных выстоять против этих нагрузок.

Расчет стропильной системы скатных крыш производится по двум предельным состояниям:

• Предел, при котором происходит разрушение конструкции. Максимально возможные нагрузки на прочность конструкции стропил должны быть меньше предельно допустимых.
• Предельное состояние, при котором возникают прогибы и деформация. Возникающий прогиб системы при нагрузке должен быть менее предельно возможного.

Для более простого расчета применяется только первый способ.

Расчет снеговых нагрузок на крышу

• Ms – снеговая нагрузка;
• Q – масса снегового покрова, покрывающая 1м² плоской горизонтальной поверхности крыши.

Последнее, зависит от территории и определяется по карте, для второго предельного состояния – расчет на прогиб (при расположении дома на стыке двух зон, выбирается снеговая нагрузка с большим значением).

Для прочностного расчета по первому типу величина нагрузки выбирается соответственно району проживания по карте (первая цифра в указанной дроби – числитель), либо берется из таблицы №1:

Первое значение в таблице измеряется в кПа, в скобках нужная переведенная величина в кг/м2.

Ks – поправочный коэффициент на угол наклона кровли.

• Для крыш с крутыми склонами с углом более 60 градусов снеговые нагрузки не учитываются, Ks=0 (снег не скапливается на круто скатных крышах).
• Для крыш с углом от 25 до 60, коэффициент берется 0,7.
• Для остальных он равен 1.

Kc – коэффициент ветрового сноса снега с крыш. При условии пологой крыши с углом ската 7-12 градусов в районах на карте со скоростью ветра 4 м/с, Kc принимается = 0.85. На карте отображено районирование по скорости ветра.

Коэффициент сноса Kc не учитывается в районах с январской температурой теплее -5 градусов, так как на крыше образуется ледяная корка, и сдува снега не происходит. Не учитывается коэффициент и в случае закрытия здания от ветра более высокой соседней постройкой.

Напоминаем, что расчет, приведенный выше, предложен вашему вниманию в упрощенной форме. Для более надежного расчета советуем умножить результат на коэффициент надежности по нагрузке (для снеговой нагрузки = 1,4).

Расчет ветровых нагрузок на стропильную систему

С давлением снега разобрались, теперь перейдем к расчетам ветрового влияния.

В независимости от угла ската, ветер сильно воздействует на крышу: крутоскатную кровлю старается сбросить, более плоскую кровлю – поднять с подветренной стороны.

Для расчета нагрузки ветра во внимание принимают его горизонтальное направление, при этом он дует двунаправленно: на фасад и на крышной скат. В первом случае поток разбивается на несколько – часть уходит вниз к фундаменту, часть потока по касательной снизу вертикально давит на свес крыши, пытаясь ее поднять.

Во втором случае, воздействуя на скаты крыши, ветер давит перпендикулярно скату, вдавливая его; также образуется завихрение по касательной с наветренной стороны, огибая конек и превращаясь в подъемную силу уже с подветренной стороны, в связи с разницей в давлении ветра с обеих сторон.

где Wo – нагрузка ветровая давления, определяемая по карте

Kv - коэффициент поправки ветрового давления, зависящий от высоты здания и местности.

Kc – аэродинамический коэффициент, зависит от геометрии конструкции крыши и направления ветра. Значения отрицательные для подветренной стороны, положительные для наветренной

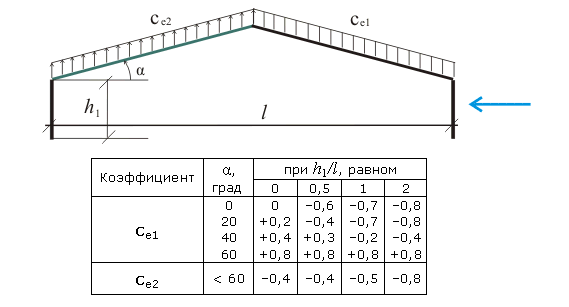

Таблица аэродинамических коэффициентов в зависимости от уклона кровли и отношения высоты здания к длине (для двускатной крыши)

Для односкатной крыши необходимо взять коэффициент из таблицы для Ce1.

Расчет собственного веса кровли

Для расчета постоянной нагрузки нужно рассчитать вес кровли на 1 м², полученный вес нужно умножить на поправочный коэффициент 1,1 – такую нагрузку стропильная система должна выдерживать в течение всего срока эксплуатации.

Вес кровли складывается из:

• объем леса (м³), используемого в качестве обрешетки, умножается на плотность дерева (500 кг/м³)
• веса стропильной системы
• вес 1м² кровельного материала
• вес 1м² веса утеплителя
• вес 1м² отделочного материала
• вес 1м² гидроизоляции.

Все эти параметры легко получить уточнив эти данные у продавца, либо посмотреть на этикетке основные характеристики: м³, м², плотность, толщина, - произвести простые арифметические операции.

Чаще всего нагрузка кровли на 1 м² не превышает 50 кг, поэтому при расчетах закладывают именно эту величину помноженную на 1.1, т.е. используют 55 кг/м², которая сама по себе взята запасом.

Еще данные можно взять из таблицы ниже:

Собираем нагрузки

По упрощенному варианту теперь необходимо сложить все найденные выше нагрузки простым суммированием, мы получим итоговую нагрузку в килограммах на 1 м² крыши.

Расчёт стропильной системы

После сбора основных нагрузок можно уже определить основные параметры стропил. Для того чтобы определить какая распределенная нагрузка приходится на каждую стропильную ногу в отдельности, переводим кг/м² в кг/м.

N - равномерная нагрузка на стропильную ногу, кг/м
шаг стропил - расстояние между стропилами, м
Q – рассчитанная выше итоговая нагрузка на крышу, кг/м²

Из формулы ясно, что изменением расстояния между стропилами можно регулировать равномерную нагрузку на каждую стропильную ногу. Обычно шаг стропил находится в диапазоне от 0,6 до 1,2 м. Для крыши с утеплением при выборе шага разумно ориентироваться на параметры листа утеплителя.

Вообще при определении шага установки стропил лучше исходить из экономических соображений: высчитать все варианты расположения стропил и выбрать самый дешевый и оптимальный по количественному расходу материалов для стропильной конструкции.

В строительстве частных домов и коттеджей, при выборе сечения и толщины стропила, руководствуются таблицей приведенной ниже (сечение стропила указано в мм). В таблице усредненные значения для территории России, а также учтены размеры строительных материалов, представленных на рынке. В общем случае, этой таблицы достаточно для того, чтобы определить, какого сечения нужно приобретать лес.

Однако, не следует забывать, что размеры стропильной ноги зависят от конструкции стропильной системы, качества используемого материала, постоянных и переменных нагрузок оказываемых на кровлю.

Самостоятельный расчет сечения стропил

Как уже упоминалось выше, стропила рассчитываются по максимальной нагрузке и на прогиб. В первом случае учитывают максимальный момент изгиба, во втором – сечение стропильной ноги проверяется на устойчивость прогибу на самом длинном участке пролета. Формулы достаточно сложные, поэтому мы выбрали для вас упрощенный вариант.

Если хотите все посчитать самостоятельно, выберите ширину сечения в соответствии с таблицей:

Толщину сечения (или высоту) рассчитаем по формуле:

a) Если угол крыши < 30°, стропила рассматриваются как изгибаемые

H ≥ 8,6 x Lm x √(N / (B x Rизг))

b) Если уклон крыши > 30°, стропила изгибаемо-сжатые

H ≥ 9,5 x Lm x √(N / (B x Rизг))

Обозначения:

H, см - высота стропила
Lm, м - рабочий участок самой длинной стропильной ноги
N,кг/м - распределённая нагрузка на стропильную ногу
B, см - ширина стропила
Rизг, кг/см² - сопротивление древесины изгибу

Для сосны и ели Rизг в зависимости от сорта древесины равен:

Расчетные данные сопротивления древесины хвойных пород

Важно проверить, не превышает ли прогиб разрешенной величины.

Величина прогиба стропил должна быть меньше L/200 - длина проверяемого наибольшего пролета между опорами в сантиметрах деленная на 200.

Это условие верно при соблюдении следующего неравенства: 3,125 xNx(Lm)³ / (BxH³) ≤ 1

N (кг/м) - распределённая нагрузка на погонный метр стропильной ноги
Lm (м) - рабочий участок стропильной ноги максимальной длинны
B (см) - ширина сечения
H (см) - высота сечения

Используемые источники:

1. СНиП 2.01.07-85 Нагрузки и воздействия с последними изменениями 2008г.
2. СНиП II-26-76 «Кровли»
3. СНиП II-25-80 «Деревянные конструкции»
4. СНиП 3.04.01-87 «Изоляционные и отделочные покрытия»
5. А.А.Савельев «Стропильные системы» 2000 г.
6. К-Г.Гётц, Дитер Хоор, Карл Мёлер, Юлиус Наттерер «Атлас деревянных конструкций»
