Забежная лестница или лестница с забежными ступенями – это Г- или П-образная конструкция со ступенями близкими к треугольно-трапециевидной форме на поворотных участках.

Сооружение отличается наиболее компактными размерами среди маршевых лестниц и применяется в условиях ограниченного проема, когда размещение других типов конструкций является невозможным или нерациональным с точки зрения удобства перемещения.

В данной статье будут рассмотрены преимущества и недостатки забежных лестниц, основные конфигурации, а также особенности проектирования, монтажа и ошибки.



Лестница с забежными ступенями



Содержание



Плюсы и минусы

  • Компактность. Забежная лестница требует проем меньших размеров по сравнению с конструкцией на поворотной площадке. Сохраняя оптимальный угол подъема в 30°, можно уменьшить длину лестницы на ≈1 м.

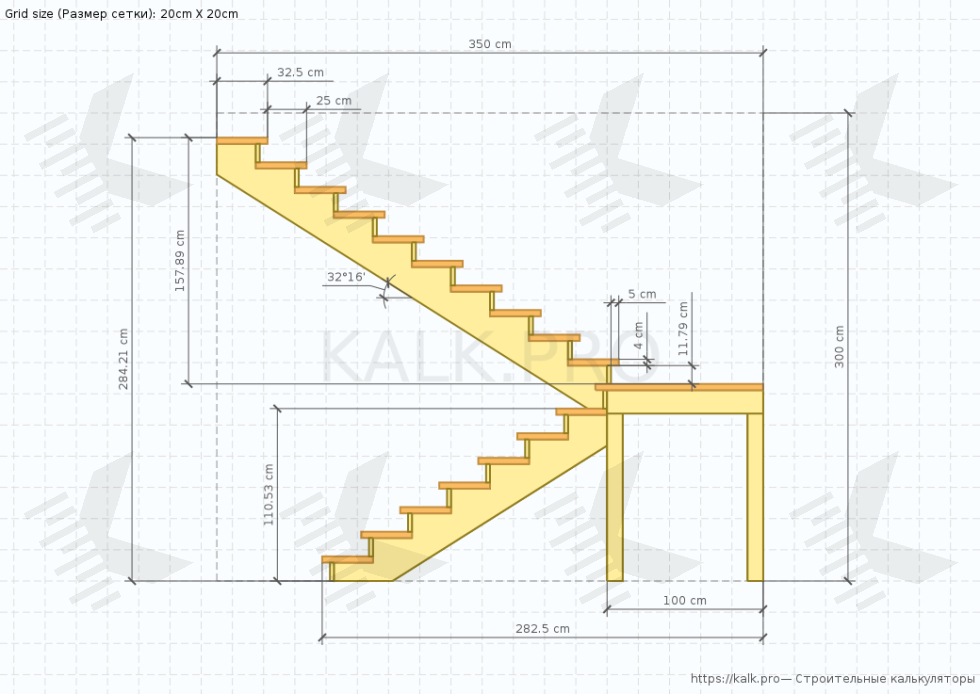

    Г-образная лестница с поворотными ступенями
    П-образная лестница с поворотными ступенями
  • Сложность изготовления. Поворотные ступени являются одними из наиболее трудоемких для изготовления элементов лестницы, поскольку требуют выполнения громоздких расчетов, а также вызывают сложности при распиле вследствие сложной геометрии.

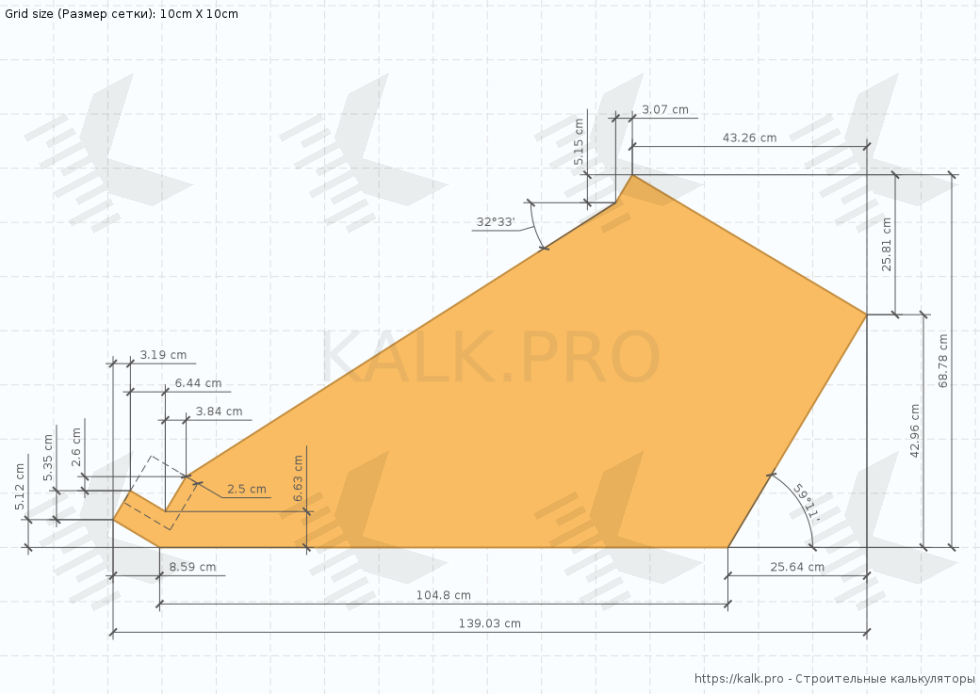

    Забежная ступень

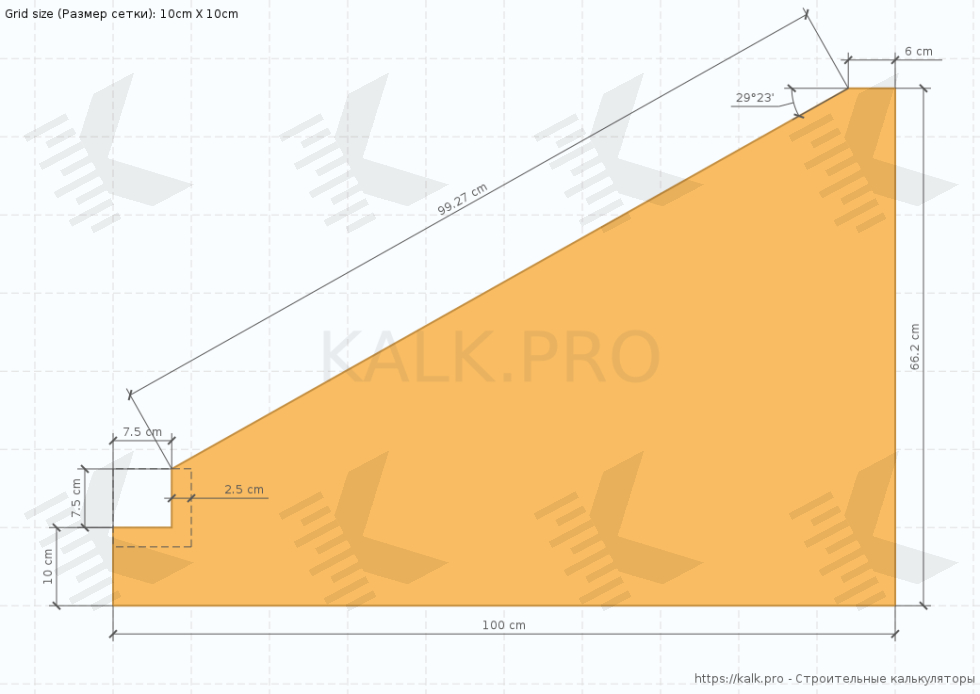

    Забежная ступень
  • Высокая стоимость. Поскольку изготовление и монтаж требует высокой подготовки специалистов, при прочих равных стоимость лестницы с забежными ступенями при работе под заказ будет несколько больше остальных.
    Поворотная лестница с площадкой
    Поворотная лестница с забежными ступенями
  • Среднее удобство. Среди маршевых лестниц сооружения на забежных ступенях являются наименее удобными. При стандартной ширине лестницы в 100 см на поворотном участке внутренняя часть ступеней будет слишком узкая — два человека разойдутся с трудом, а также возникнут трудности при подъеме габаритных объектов. Тем не менее при соблюдении проектировочных норм для среднего человека лестница будет достаточно комфортной.

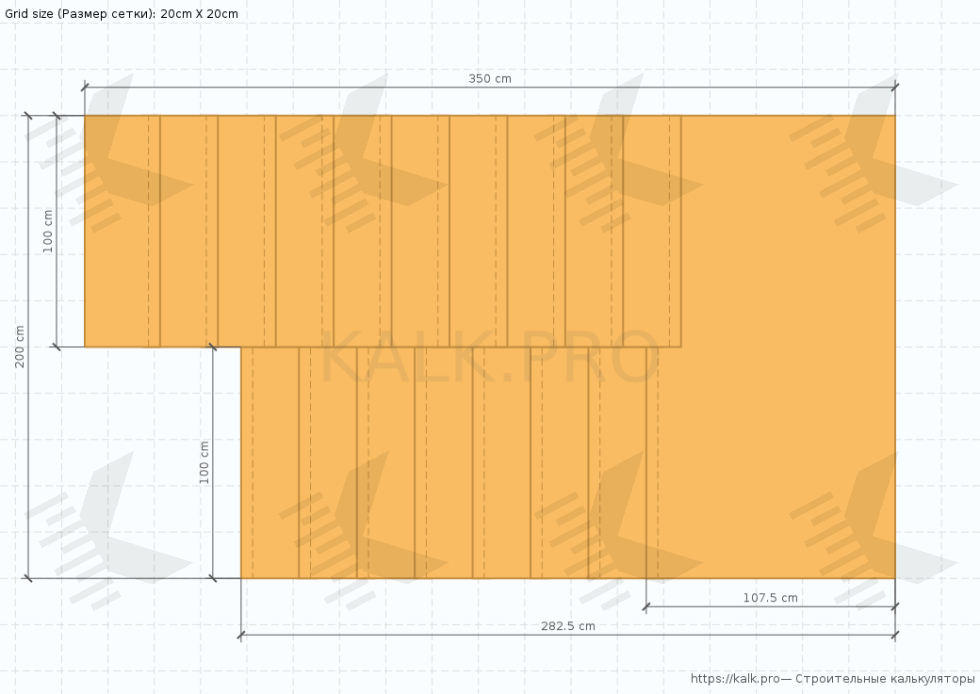

    Лестница с площадкой на 180 градусов

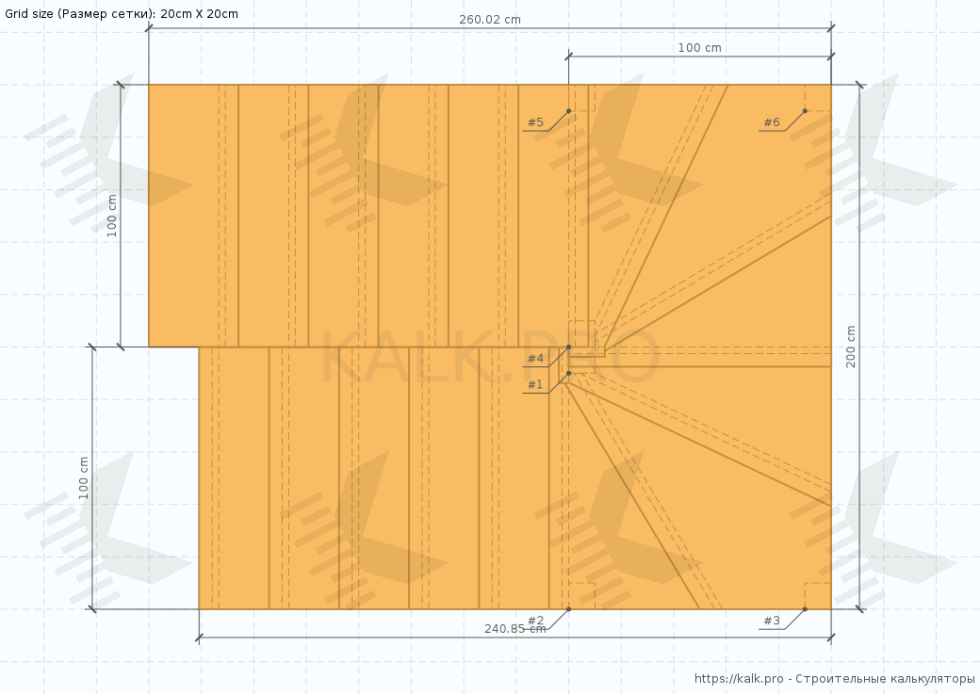

    Лестница с забежными ступенями на 180 градусов
  • Повышенная травмоопасность. Различный размер проступи поворотных ступеней и меньшее количество прямых ступеней вызывают повышенный риск для травмирования, особенно для пожилых и людей с ограниченным возможностями.
    П-образная лестница
    П-образная поворотная лестница

В реальной ситуации, главный критерий выбора лестницы — безопасность и комфорт при перемещении. Если проем позволяет, всегда выбирают более пологие и прямые конструкции, а забежные ступени используют только в крайних случаях, когда пространство сильно ограничено.





Конфигурации

Забежные лестницы подразделяются на несколько основных (классических) видов по конфигурации:

  • Г-образные / L-образные. Лестницы с поворотом на 90° с одним или двумя прямыми маршами.
    Г-образная лестница одномаршевая
    Г-образная лестница двухмаршевая
  • П-образные / U-образные. Лестницы с поворотом на 180° с двумя или тремя прямыми маршами.
    П-образная лестница двухмаршевая
    П-образная лестница трехмаршевая
  • S-образные / Z-образные. Лестницы с двойным поворотом на 90° и тремя прямыми маршами.
    Z-образная лестница
  • С-образные. Полувинтовые лестницы с поворотом на 180° и двумя прямыми маршами. Отличаются от П-образных плавной линией поворота с наружной стороны.
    C-образная лестница

Наиболее распространенными в частном секторе являются Г- и П-образные лестницы, остальные — это частные случаи и применяются крайне редко.



Особенности проектирования

Основные требования

При проектировании конструкции с забежными ступенями должны использоваться все базовые принципы, которые применимы к другим видам лестниц — единственно удовлетворительный результат, когда в итоге лестница получается удобной и безопасной.

    • угол подъема — 30-45°;
    • высота ступеней должна быть равной на всем протяжении лестницы — оптимально 15-18 см;
    • ширина проступи прямых ступеней — 27-30 см, ширина забежных ступеней — не менее 10 см в узкой части;
    • прямых ступеней на марш — 3-18 шт, забежных для Г-образной — 3-6 шт, для П-образной — 4-8 шт;
    • ширина марша — 90-120 см;
    • высота от проступи до перекрытия — не менее 200 см;
    • выступ края ступени — 2-5 см.
Оптимальные параметры забежной лестницы



Методы расчета

В частном строительстве при проектировании забежных ступеней лестницы используют два достаточно простых подхода:

  • Метод резкого перехода (упрощенный графический). В основе расчета находится дуга окружности, соответствующая траектории движения человека посередине лестницы, которую в свою очередь разбивают на равные по размеру ступени. Для Г-образной лестницы должно получится 2-3-4 забежных ступени, для П-образной — 4-6-8 шт.
    Графический метод расчета забежных ступеней

    Не рекомендуется использовать более 4 забежных ступеней на поворот в 90° — в противном случае получается слишком узкая проступь.

  • Метод плавного перехода (пропорционального расширения). Отличается от предыдущего более плавным изгибом получившейся лестницы, т.к. проектирование осуществляется по внешней дуге лестницы, а не по середине (линии движения). При этом нередко возникает ситуация, когда все ступени могут получиться забежными. Более подробно.

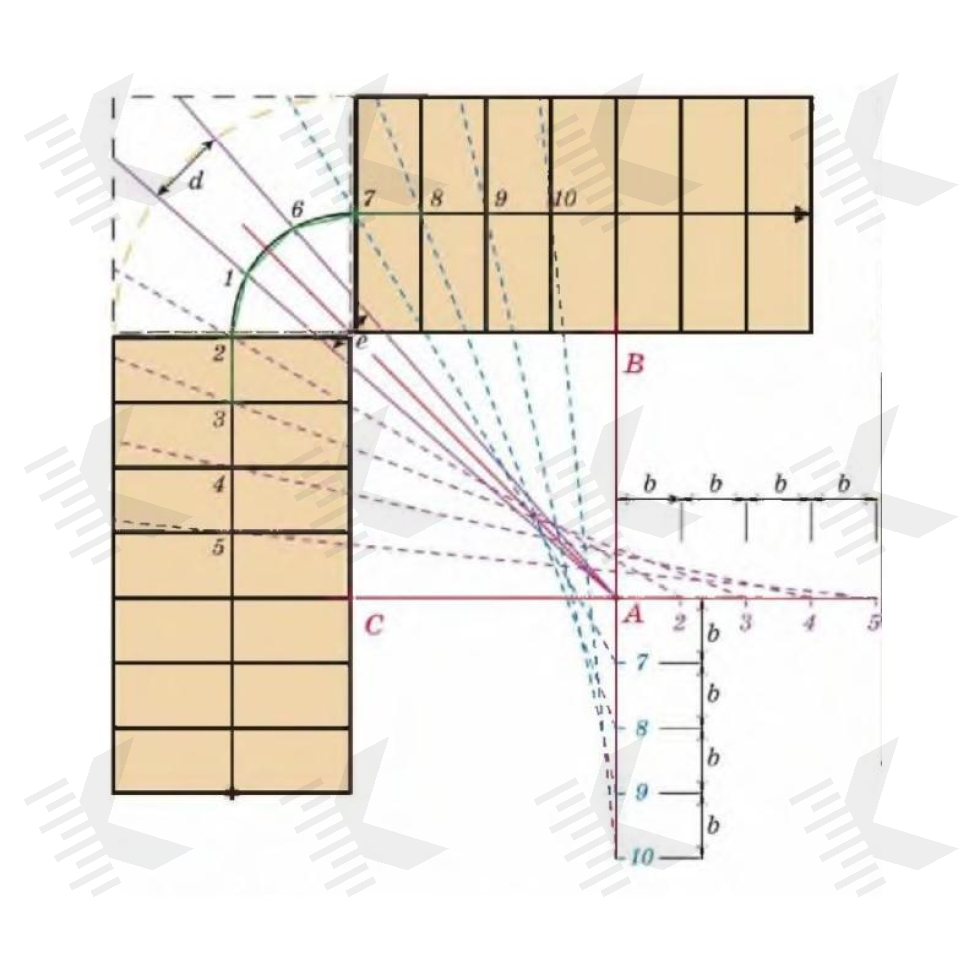

    Пропорциональный метод расчета забежных ступеней

Следует обратить внимание на то, что в обоих случаях ширина проступи вдоль базовой линии (траектория движения/внешняя дуга) должна быть одинаковой, в этом заключается весь «секрет» удобной лестницы.



Чертежи забежной лестницы

Мы рекомендуем подготавливать чертежи лестницы с забежными ступенями при помощи автоматизированных инструментов, поскольку в случае самостоятельного расчета придется «подгонять» получившихся графические наброски на реальный проем, и с большой долей вероятности появятся значительные искажения.

Калькуляторы-конструкторы от КАЛК.ПРО предоставляют детализированные шаблоны в масштабе, которые вы можете использовать без дополнительных доработок. На изображениях отмечены все размеры, учтены соединения и пересечения с другими элементами. Если ожидается, что лестница будет неудобна при эксплуатации — вы получите соответствующее предупреждение. Помимо этого, итоговый отчет будет содержать 3D-модель конструкции и полный расчет материалов. Таким образом, на руках у вас будет полноценный проект забежной лестницы.



Лестница на 90° с тремя забежными ступенями

Чертеж лестницы на 90° с тремя забежными ступенями
Чертеж лестницы на 90° с тремя забежными ступенями
Чертеж лестницы на 90° с тремя забежными ступенями



Лестница на 90° с четырьмя забежными ступенями

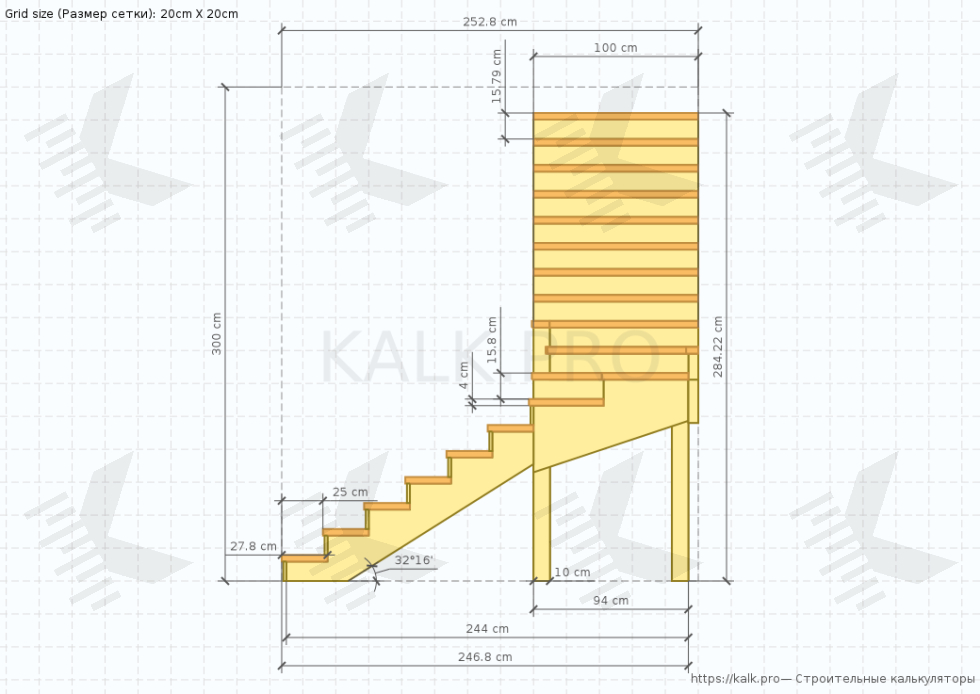

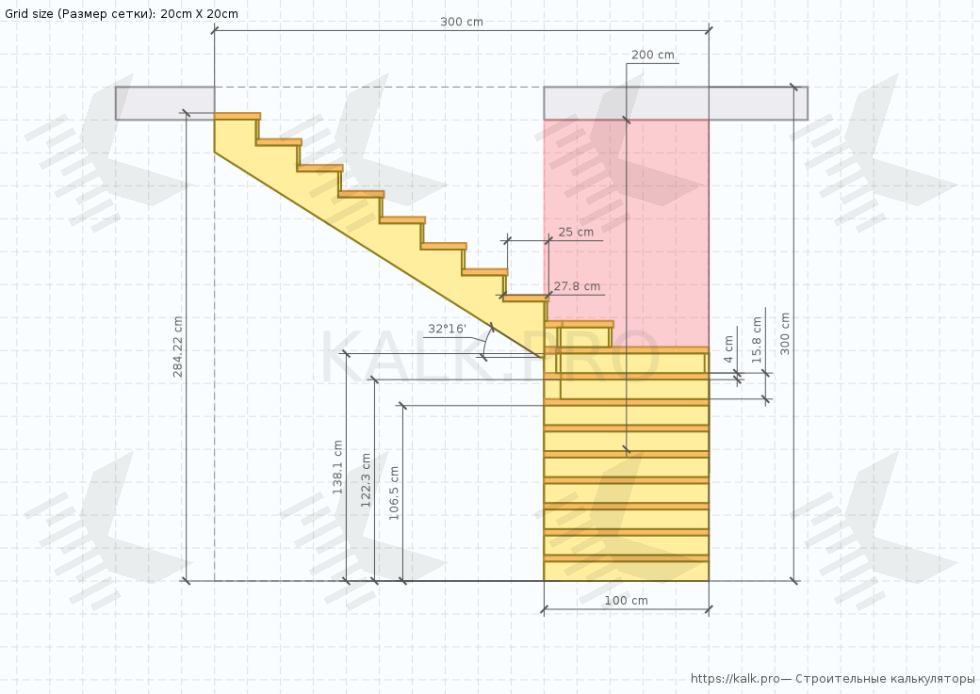

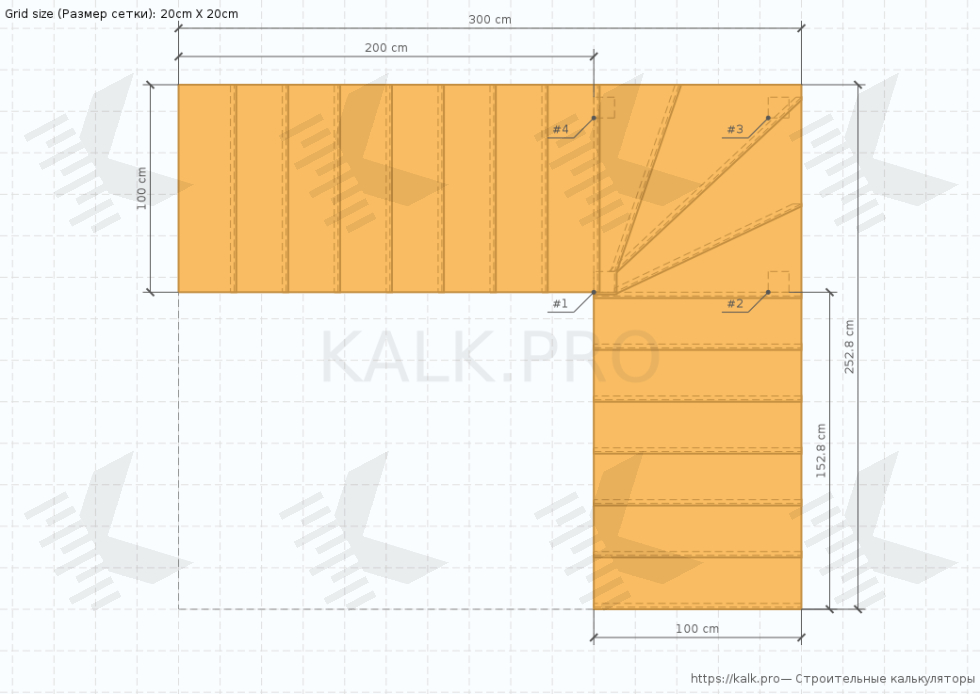

Чертеж лестницы на 90° с четырьмя забежными ступенями
Чертеж лестницы на 90° с четырьмя забежными ступенями
Чертеж лестницы на 90° с четырьмя забежными ступенями



Лестница на 180° с шестью забежными ступенями

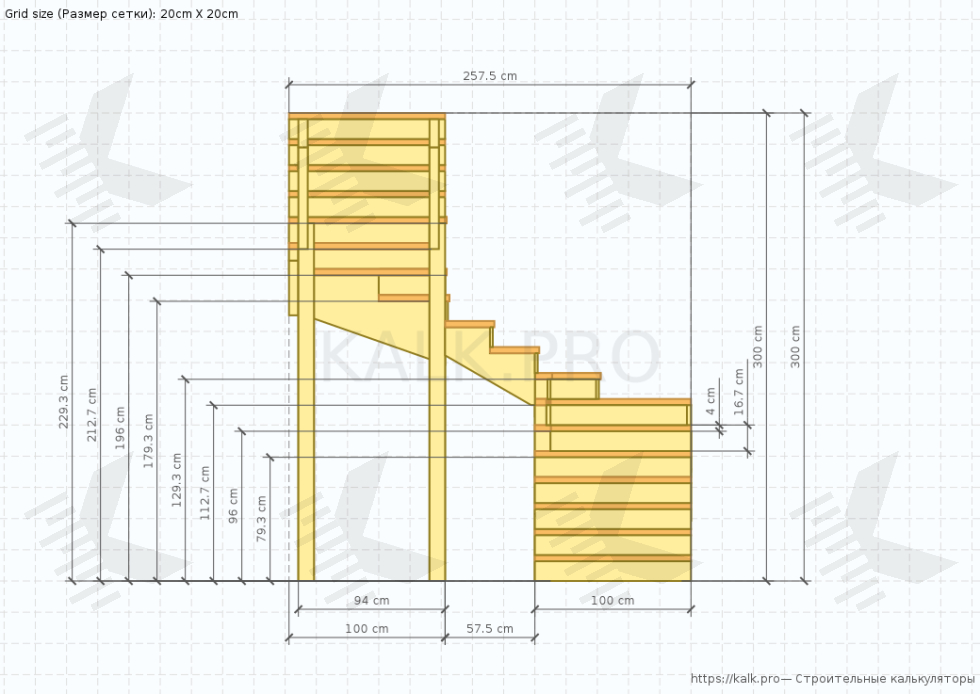

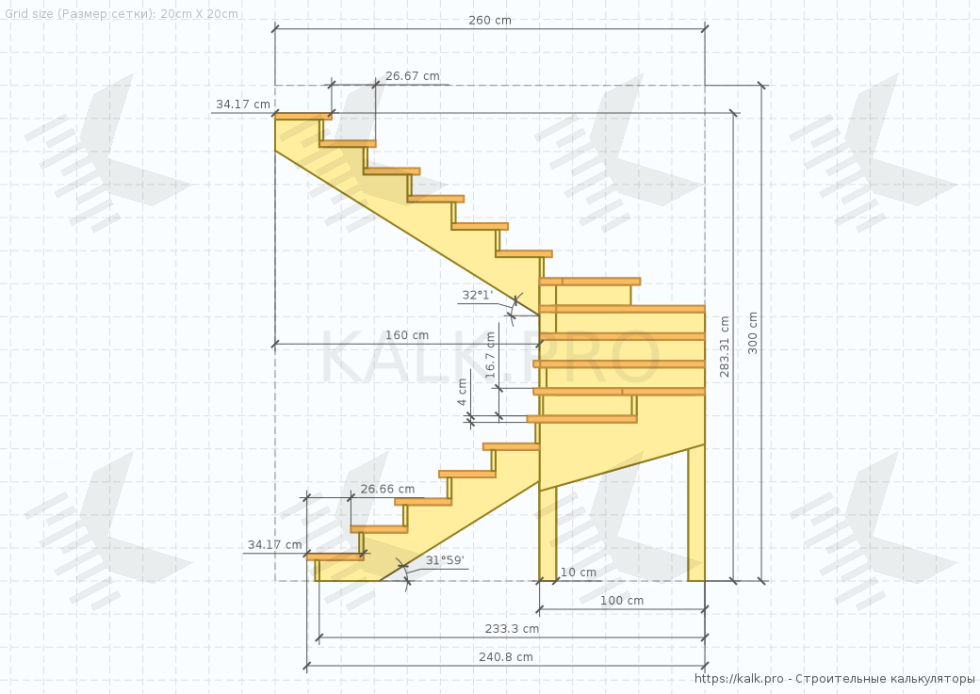

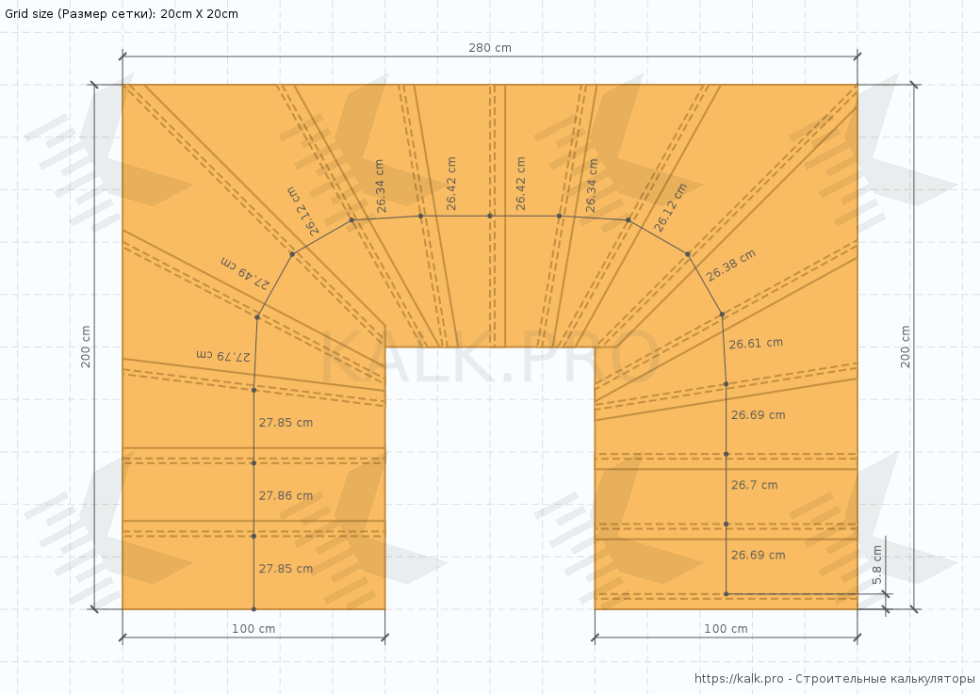

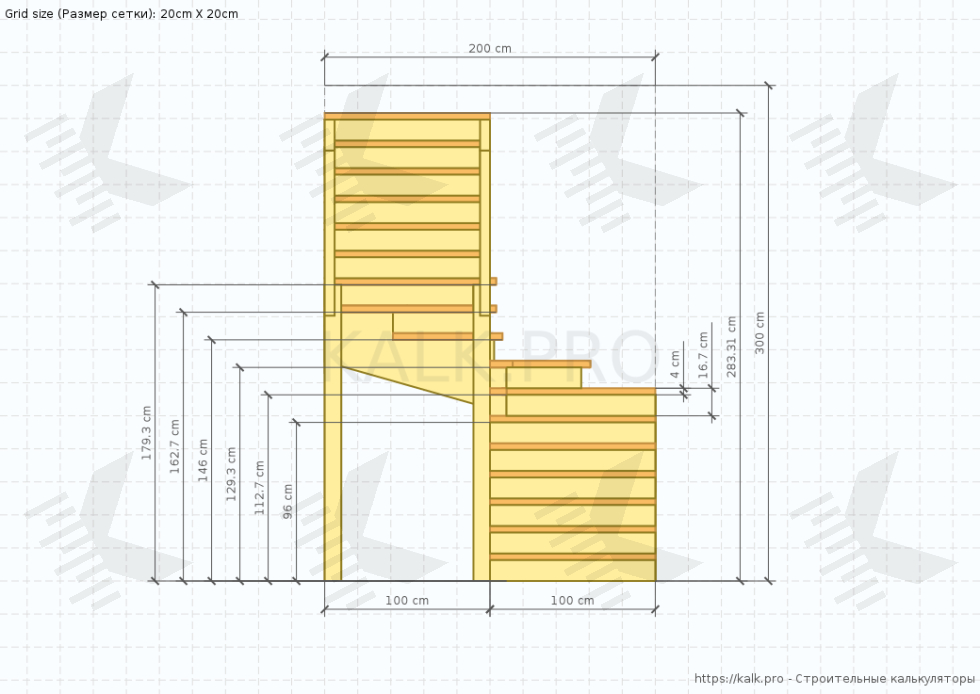

Чертеж лестницы на 180° с шестью забежными ступенями
Чертеж лестницы на 180° с шестью забежными ступенями
Чертеж лестницы на 180° с шестью забежными ступенями



Лестница на 180° с восемью забежными ступенями

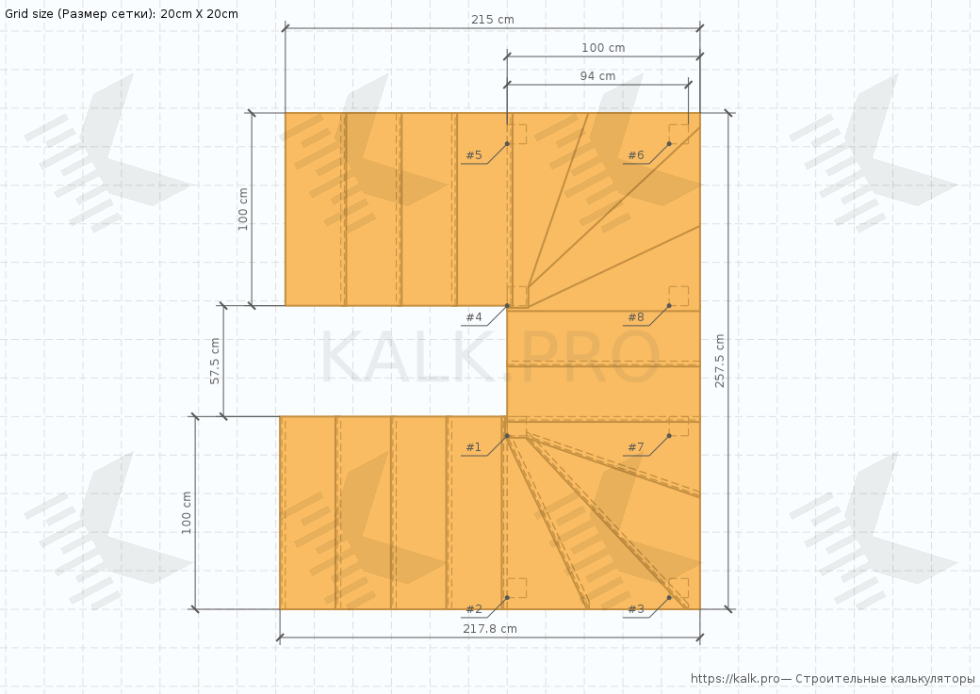

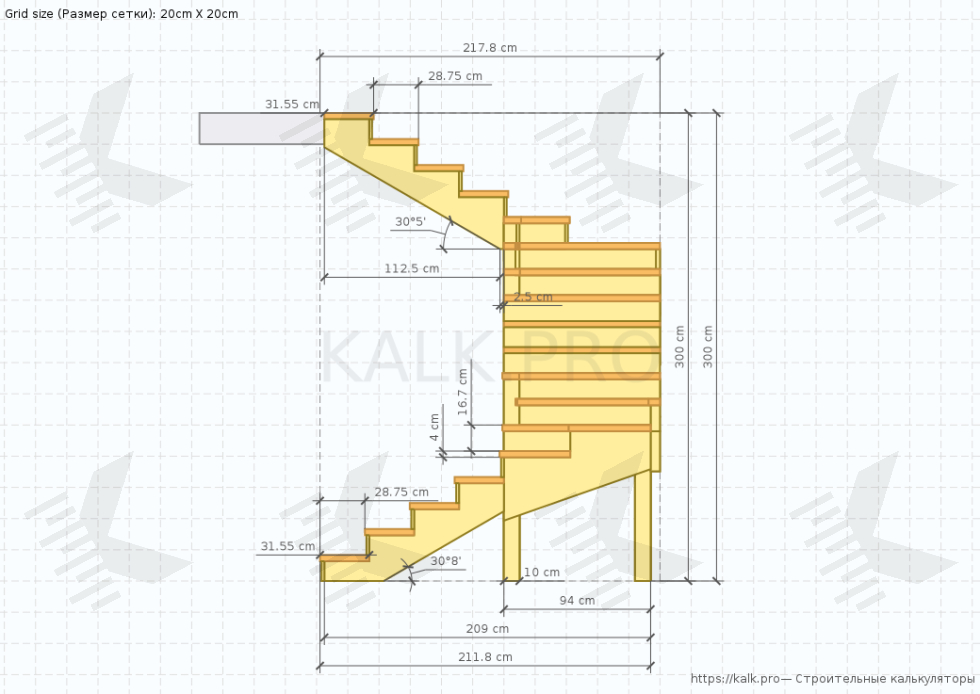

Чертеж лестницы на 180° с восемью забежными ступенями
Чертеж лестницы на 180° с восемью забежными ступенями
Чертеж лестницы на 180° с восемью забежными ступенями



Лестница на 180° с двенадцатью забежными ступенями

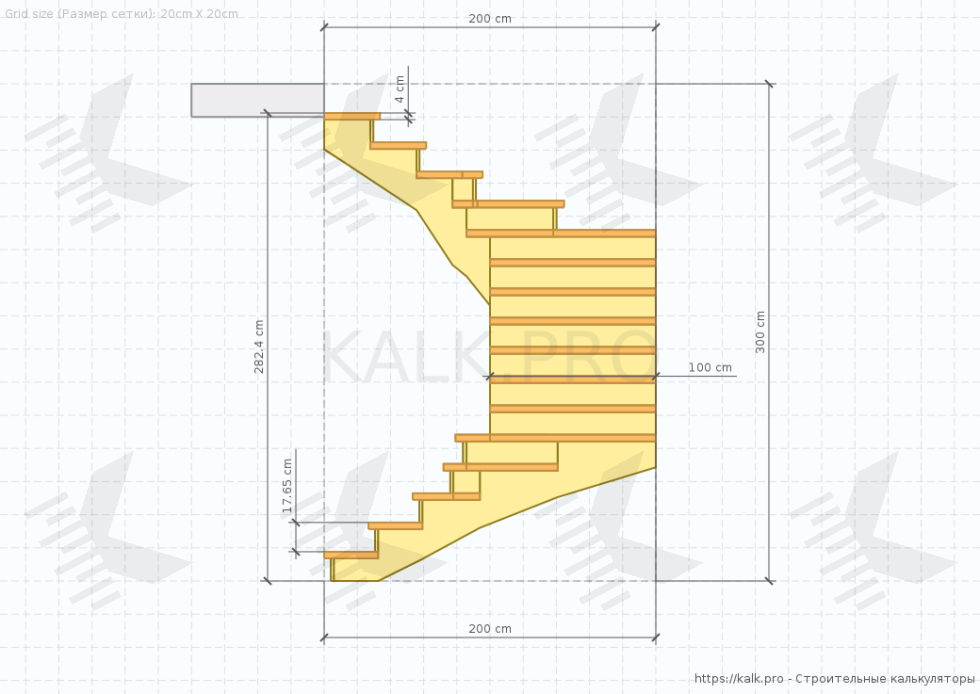

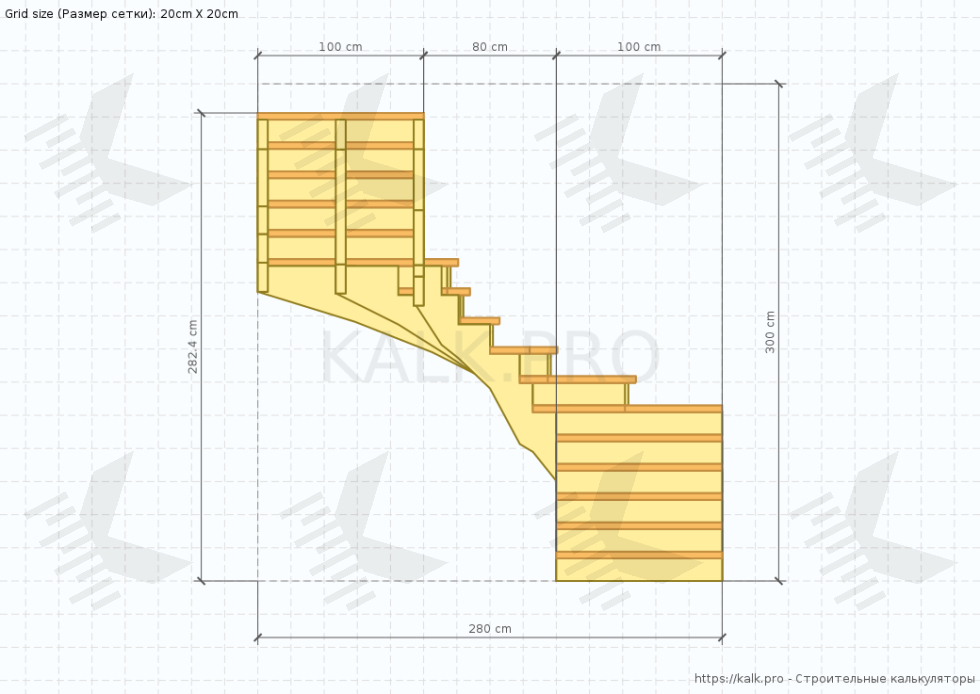

Чертеж забежной лестницы на 180°
Чертеж забежной лестницы на 180°
Чертеж забежной лестницы на 180°

Пользуясь готовыми решениями важно отдать предпочтение действительно качественным сервисам, которые могут предоставить не только математически верный результат, но и дать рекомендации пользователю.



Последствия некачественного проекта

Обращаем ваше внимание, что к подготовке проекта необходимо относиться максимально ответственно. Не всегда следует «слепо» доверять специалистам в компаниях, а также нужно осторожно использовать любое непроверенное ПО в интернете. «Цена» последствий может измеряться десятками тысяч рублей.

На примере ниже вы можете оценить проект (слева), который был разработан и воплощен в реальность проектной организацией, инженером со стажем, но с помощью ручных расчетов. Перемещаться по такой лестнице крайне неудобно и весьма травмоопасно, поскольку все ступени без исключения получились забежными. Причем из-за того, что внутренняя часть проступи получилась слишком узкой, по ней одновременно может перемещаться только один человек и только с внешней стороны. К такой конструкции невозможно привыкнуть.

В результате владелец дома заказал новую лестницу (справа) в другой компании, которая создала проект с помощью профессиональных инструментов от КАЛК.ПРО. Сравните сами наглядно, какая конструкция будет обеспечивать удобство при перемещении всеми членами семьи, а какую пришлось переделывать...

Фото неудачной забежной лестницы на 180°
Фото неудачной забежной лестницы на 180°

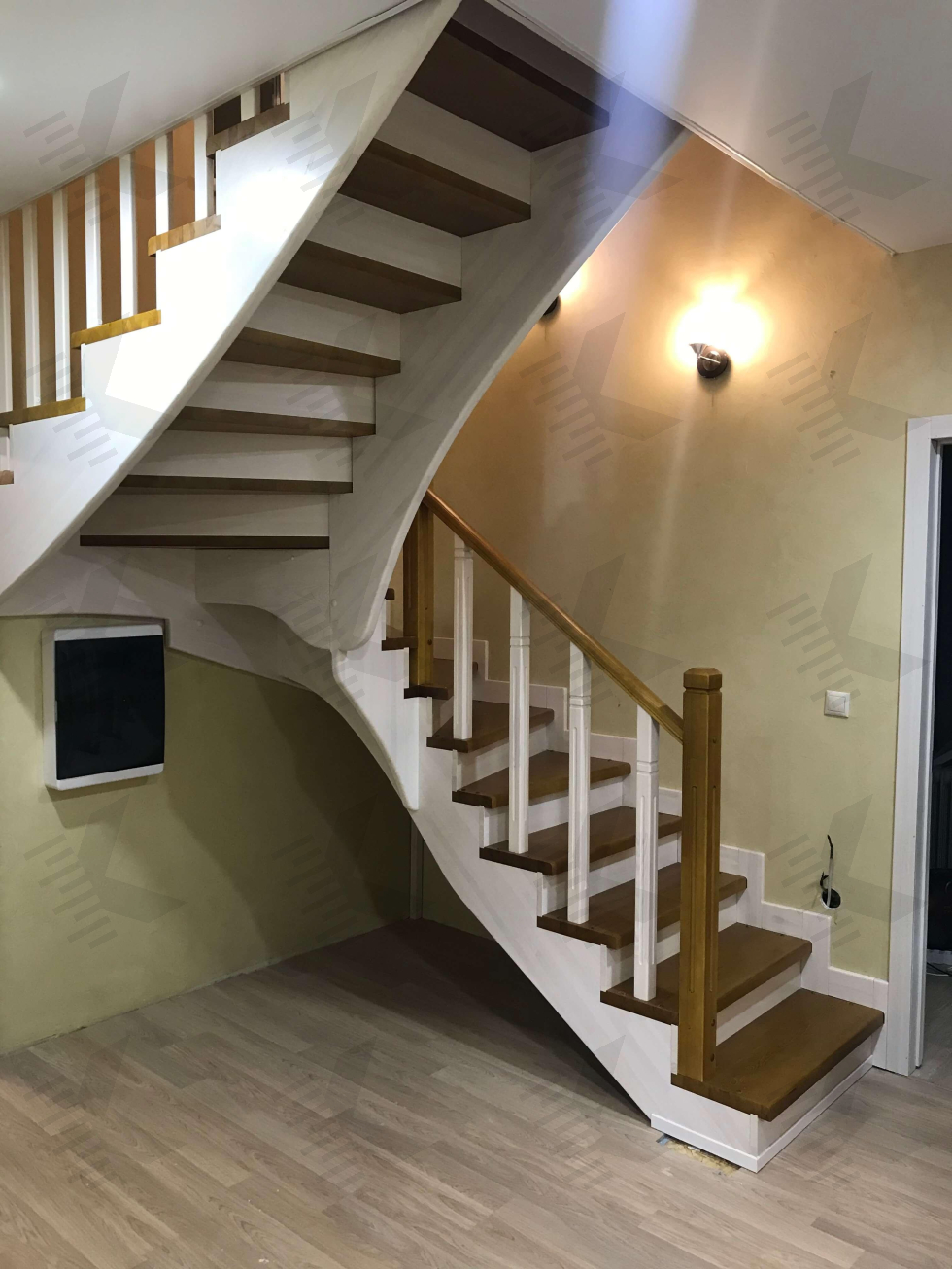

Фото удобной забежной лестницы на 180°
Фото неудачной забежной лестницы на 180°
Фото удобной забежной лестницы на 180°
Фото неудачной забежной лестницы на 180°
Фото удобной забежной лестницы на 180°

Вы можете сэкономить свое время и получить чертежи забежных лестниц при помощи онлайн-калькуляторов от КАЛК.ПРО. Воспользуйтесь — [1][2][3][4][5][6] для расчета ступеней первым методом и [7][8] — вторым.



Особенности изготовления и монтажа

Ознакомиться с подробной пошаговой инструкцией сборки лестницы своими руками можно на соответствующей странице — в данной блоке будет акцентировано внимание именно на монтаже забежных конструкций, поскольку они имеют ряд особенностей.

Для крепления поворотных ступеней используются забежные косоуры с внешней стороны и опорная балясина с внутренней. Фиксация с косоуром обеспечивается винтовым соединением или при помощи шкантов и клея.

Соединение с опорным столбом осуществляется сквозным методом или по типу шип-паз. Первый способ подразумевает сквозной распил столба на толщину, равную толщине ступени, крепление при этом осуществляется на шпильки. Во втором способе, для закрепления забежных ступеней в столбе подготавливаются пазы, высота которых чуть меньше толщины доски. Для дополнительного усилия соединений рекомендуется в обоих случаях использовать столярный клей.

Крепление забежных ступеней
Крепление забежных ступеней к опорному столбу
Крепление забежной ступени к опорному столбу
Крепление забежных ступеней методом шип-паз
Крепление забежных ступеней методом насквозь

При стандартных условиях эксплуатации проступь поворотной ступени изготавливается из мебельного щита толщиной от 30 до 40 мм и покрывается лаком в три слоя до начала монтажа. Направление волокон древесины обязательно должно быть направлено вдоль ступени, а не поперек.



Ошибки при строительстве забежной лестницы

  • Ошибка №1 – большой угол наклона, высота ступеней. При проектировании лестницы с забежными ступенями требуется следить за углом подъема — он не должен превышать 45 градусов, а высота ступеней 18-20 см. В противном случае подниматься/спускаться по конструкции будет крайне тяжело. Если проем не ограничен планировкой и есть свободная площадь, которую можно использовать под лестницу — лучше ей воспользоваться.
  • Ошибка №2 — слишком узкая/широкая проступь. Необходимо помнить, что слишком узкая (менее 27 см) и слишком широкая (более 30 см) проступь равным образом не рекомендуются специалистами. В случае узкой ступени, при перемещении уменьшается площадь опоры и, соответственно, увеличивается шанс, что человек может соскользнуть и получить травму. Чрезмерно широкая ступень требует увеличения ширины шага, человеку необходимо прилагать больше усилий при перемещении, а также при наличии подступенка можно случайно об него получится зацепиться.
  • Ошибка №3 – несоблюдение уровня пола. Нередко встречается ситуация, когда лестница проектируется до начала проведения работ по укладке чистового пола на втором этаже и под общей высотой проема подразумевается высота до верхнего края чернового пола, что неправильно. В последствии, когда лестница будет собрана, а пол на втором этаже приобрет окончательный вид, появится порожек высотой в пару сантиметров, который будет мешаться при перемещении.
  • Ошибка 4 — разный шаг на нижних ступенях. Также одной из наиболее распространенных ошибок является разных шаг на первой и второй ступенях. Данная проблема появляется по аналогичной причине, что и в предыдущем случае, только в этот раз лестница устанавливается на черновой пол первого этажа и соответственно, при укладке финишного пола шаг уменьшается.
  • Ошибка 5 — погрешности в распиле. Когда чертежные размеры переносятся на реальный объект при распиле могут возникать погрешности в 1-3 мм для каждого элемента. Вроде как незначительная величина, при полной сборке конструкции может дать разницу в пару-тройку сантиметров. Такие ошибки зачастую неизбежны и требуется заранее просчитывать подобные погрешности, в противном случае придется заново подгонять элементы.
