Расчет лестницы на ломаном косоуре (зигзаг) — онлайн-калькулятор с чертежами и 3D
Воспользуйтесь 3D-калькулятором лестницы на металлической тетиве зигзаг с чертежами и размерами бесплатно — выполните расчет и получите проект лестницы на ломаном косоуре из профильной трубы онлайн.
Ошибка расчётаПожалуйста, проверьте правильность введённых данных
SVG векторные чертежи, 3D AR дополненная реальность
Выберите проекцию:
- Чертеж лестницы (вид спереди)

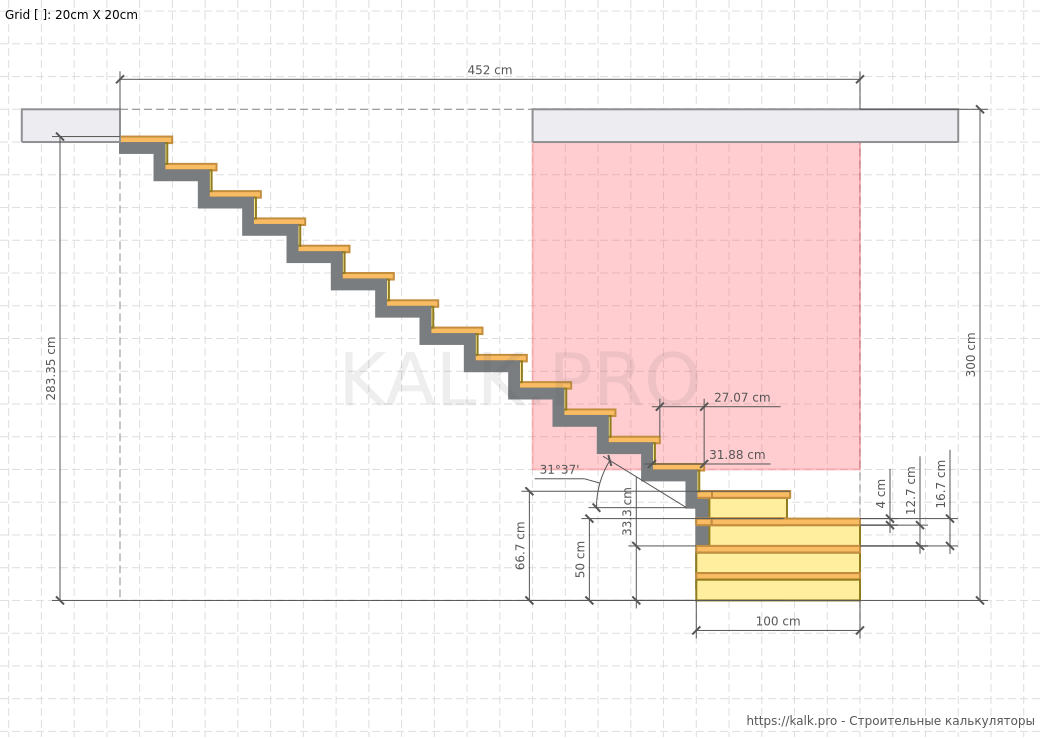

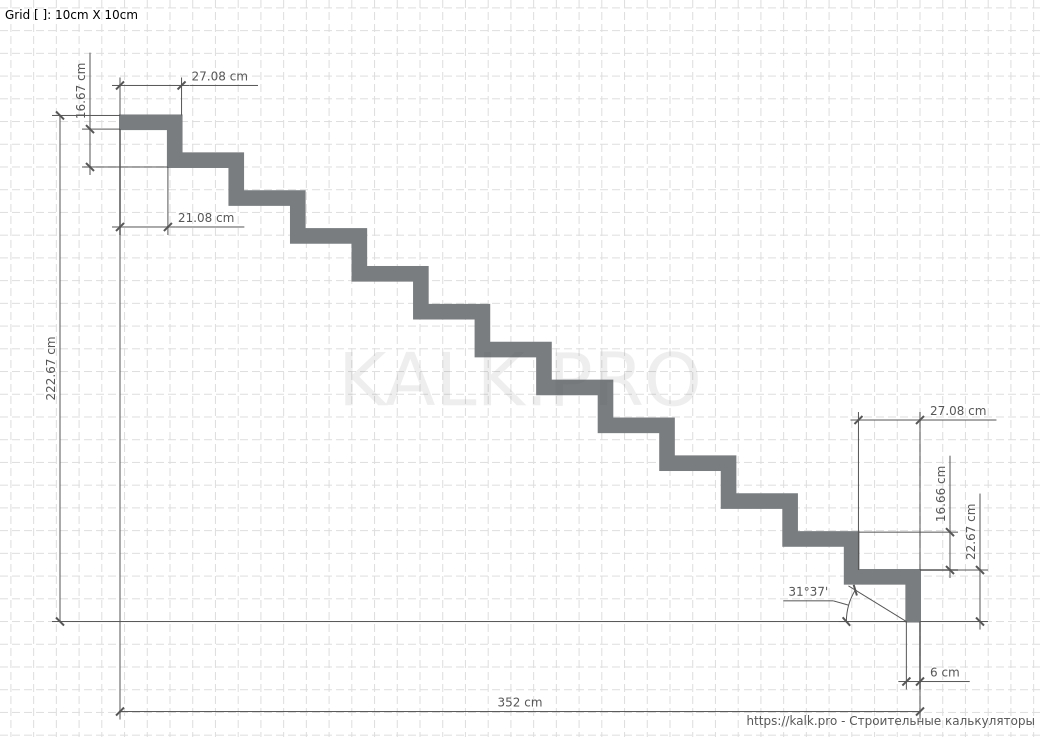

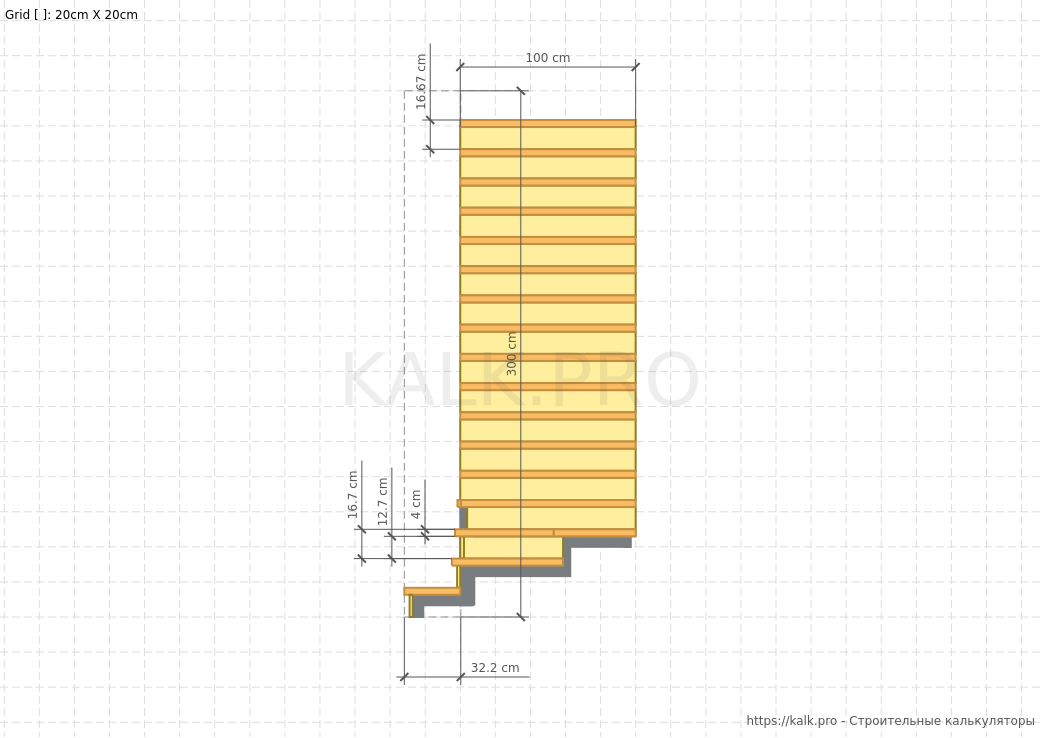

- Чертеж лестницы (вид сбоку)

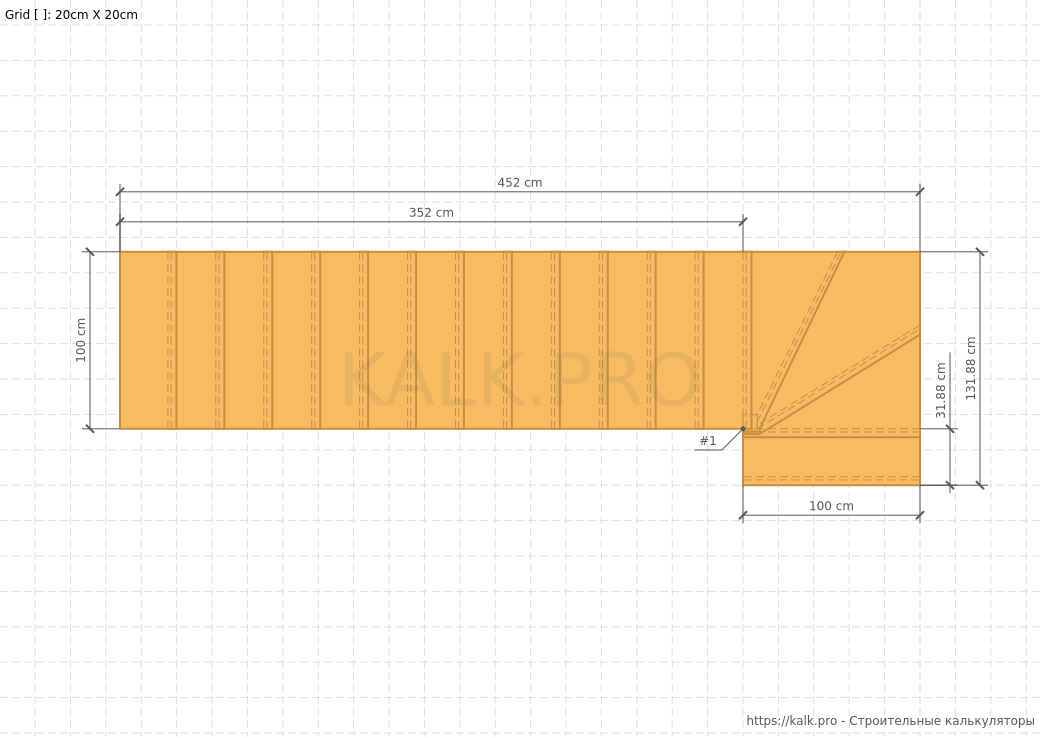

- Чертеж лестницы (вид сверху)

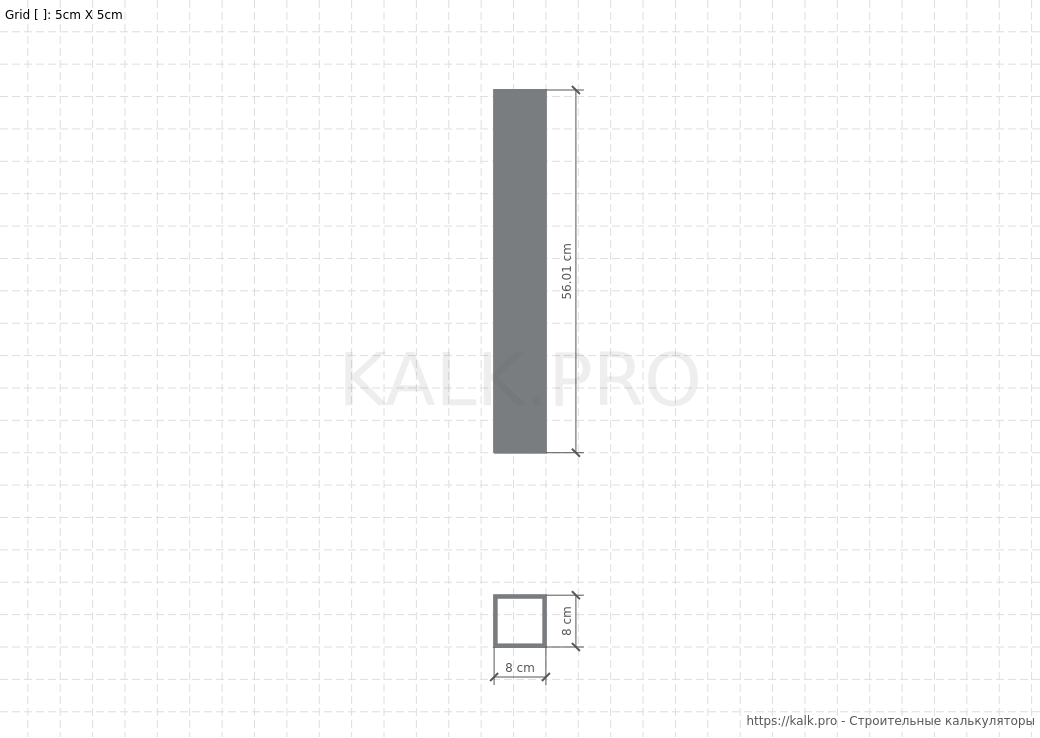

- Опорные столбы

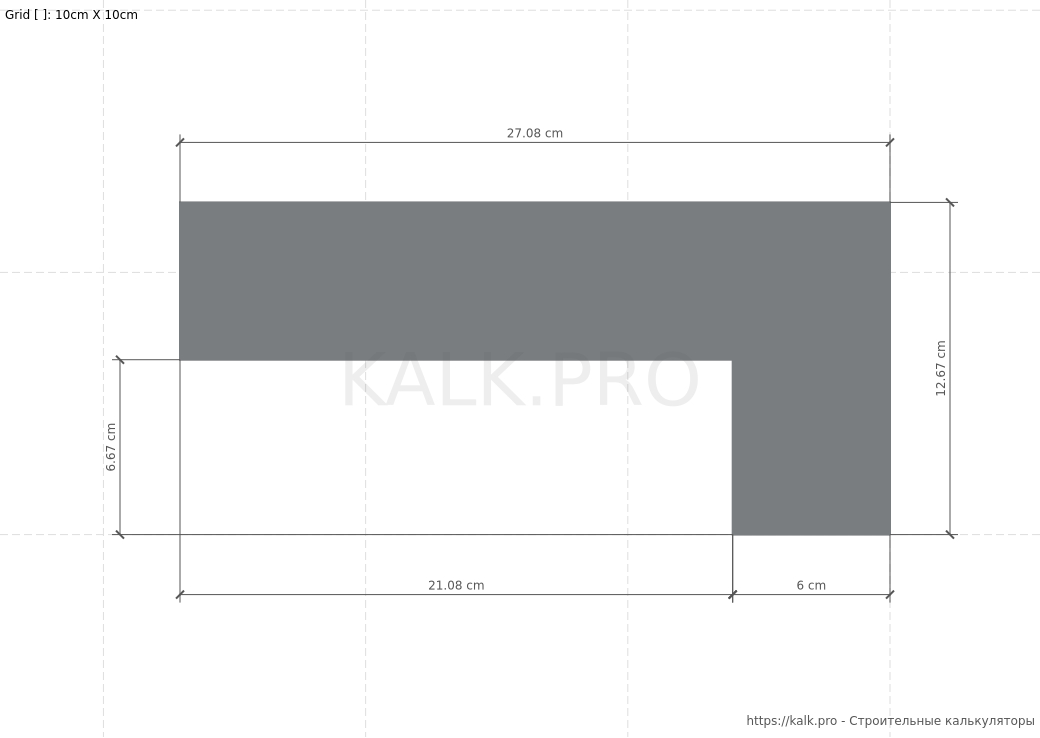

- Нижний косоур

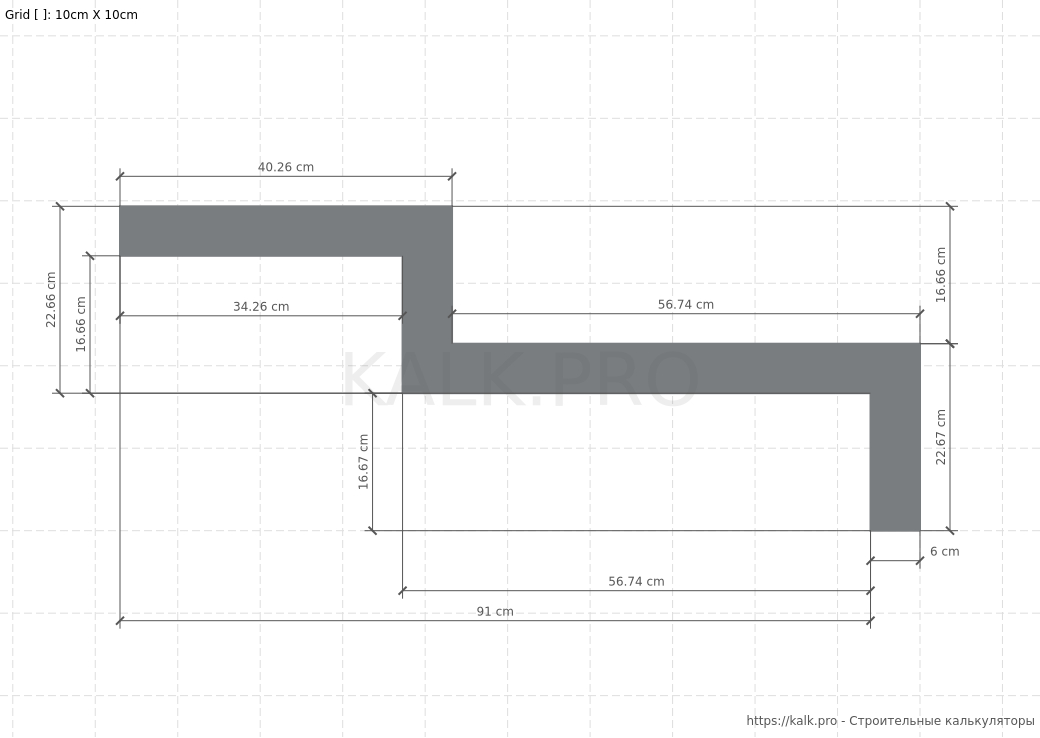

- Косоур забежных ступеней №1
- Косоур забежных ступеней №2

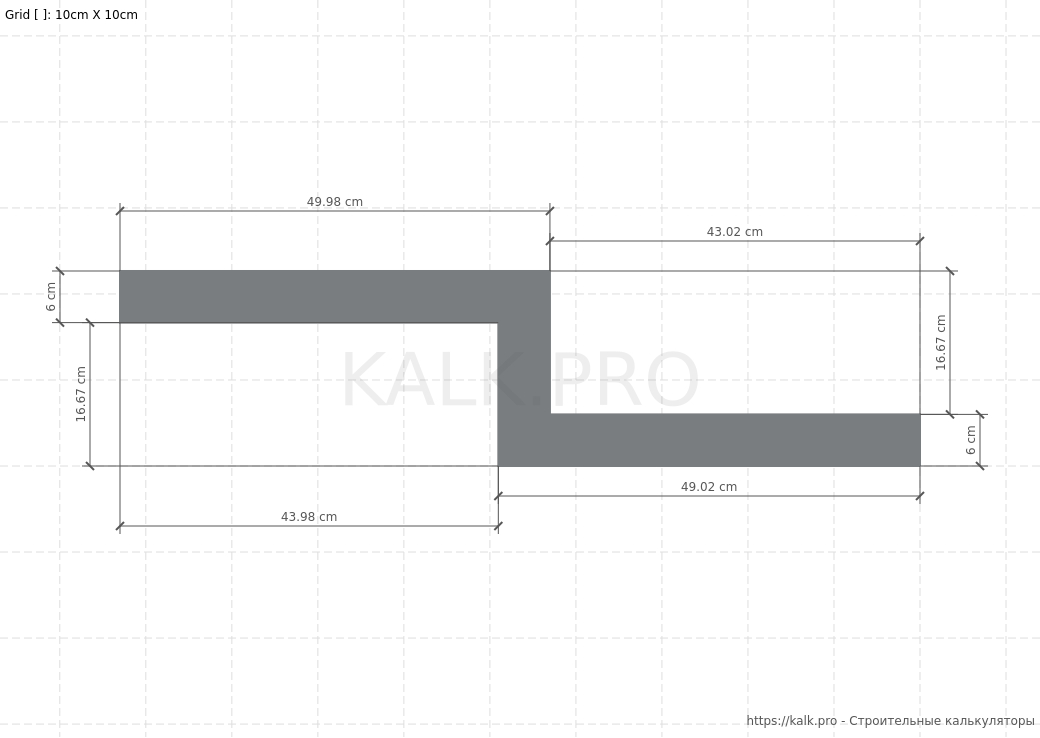

- Верхний косоур

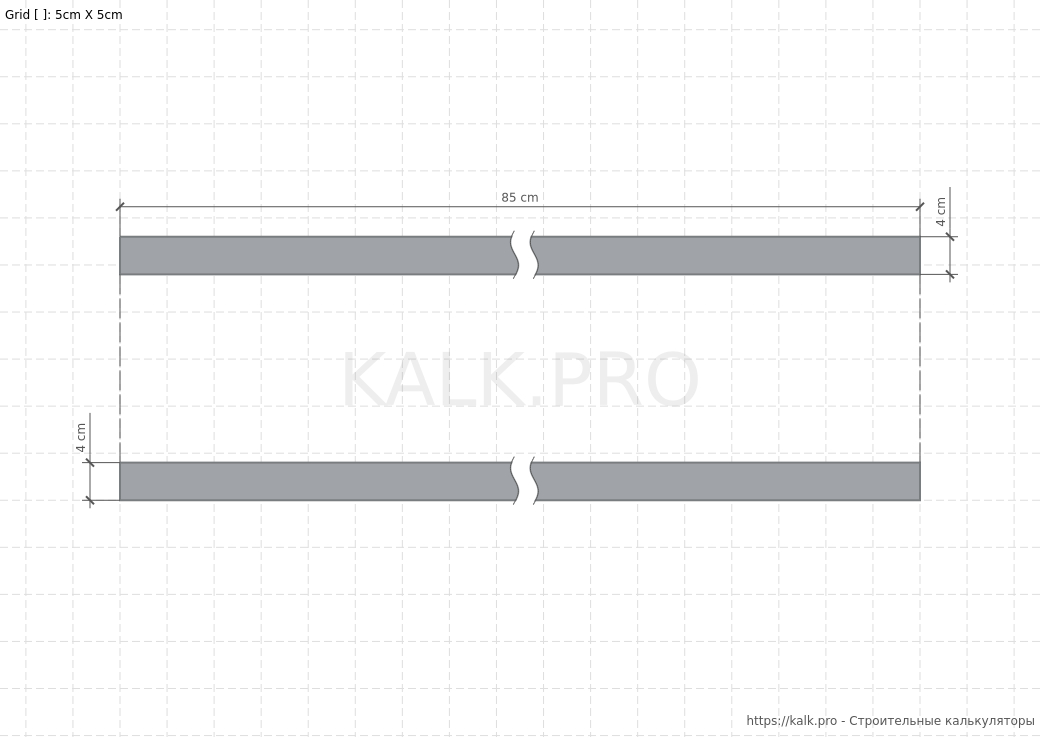

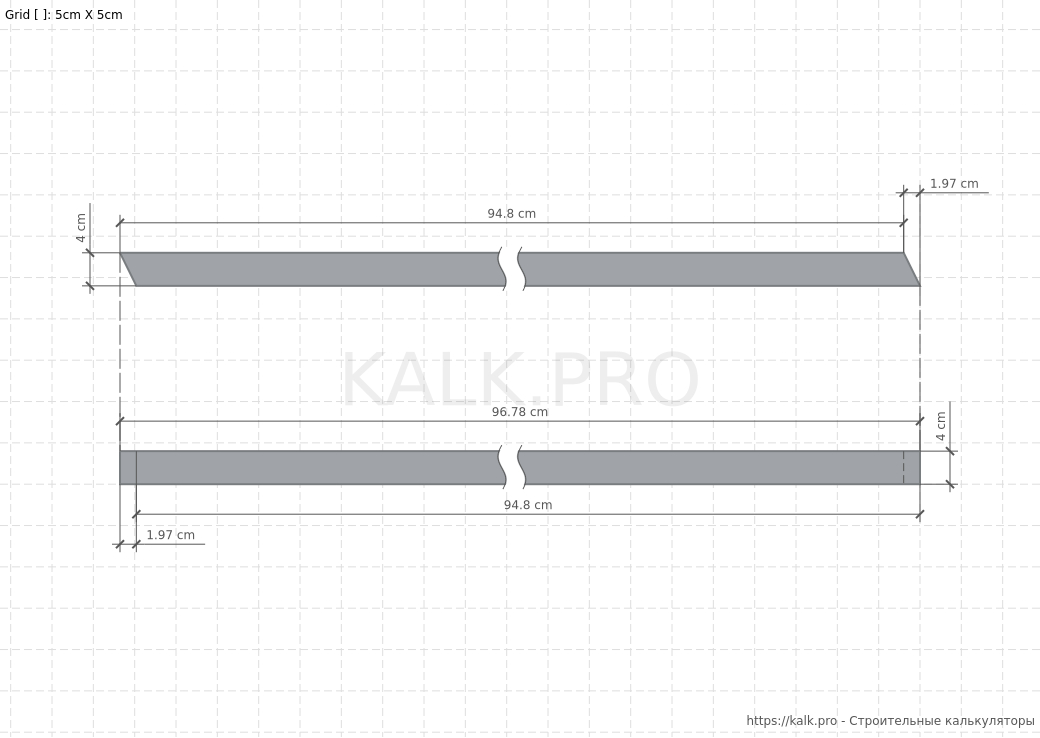

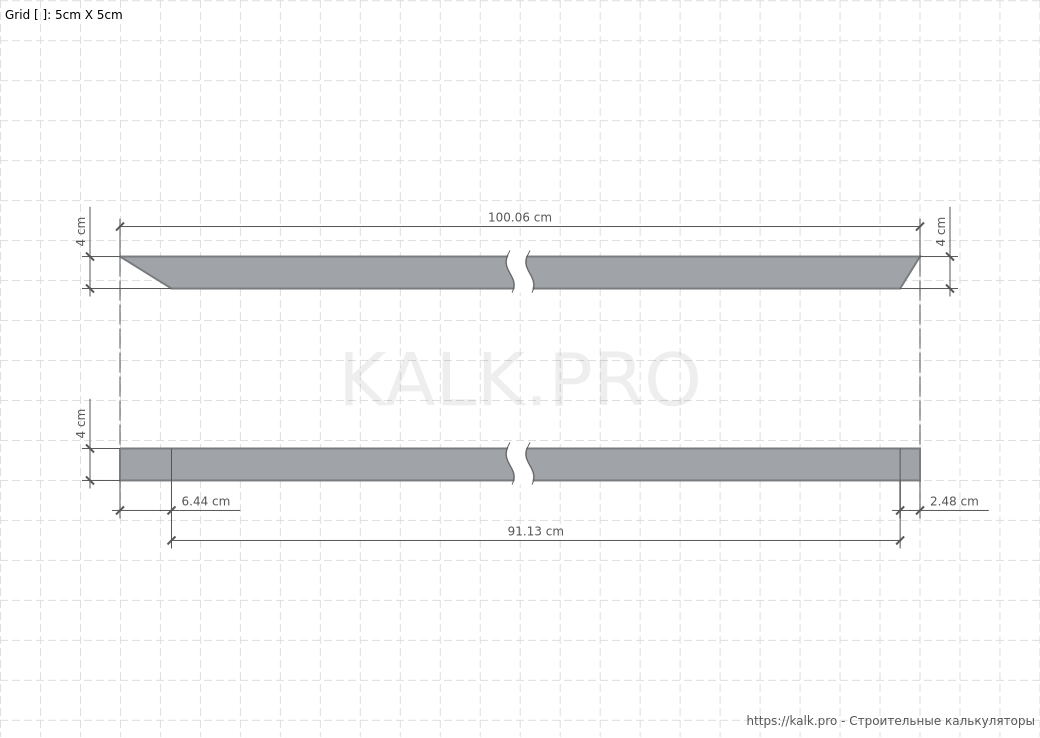

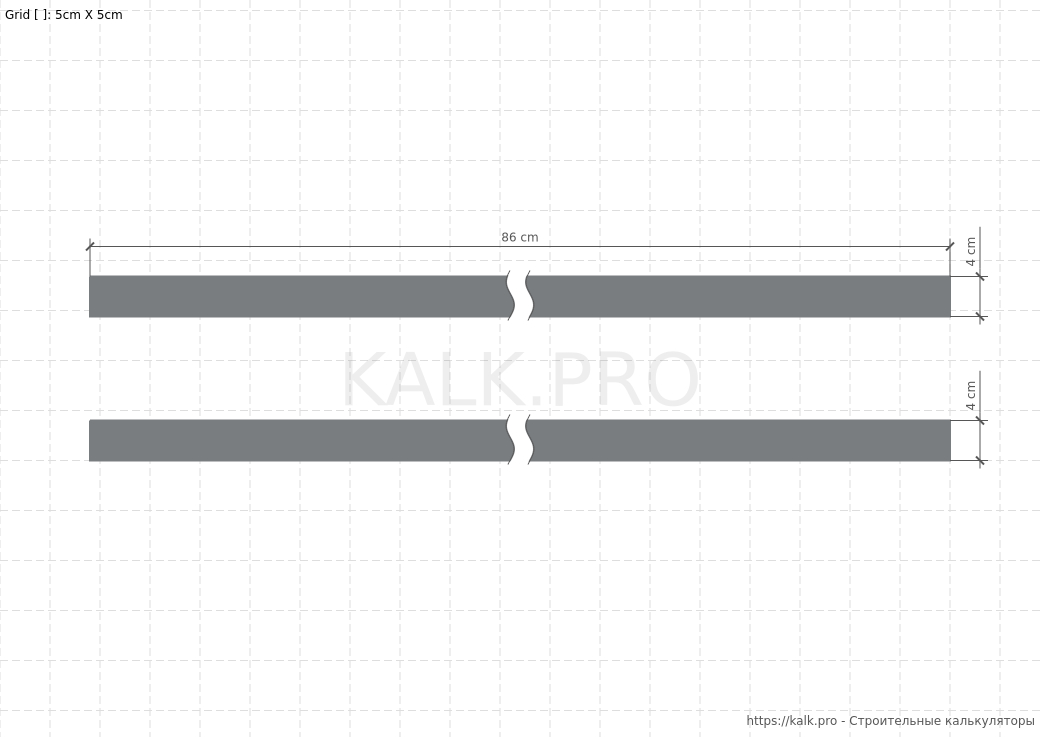

- Перемычки косоуров

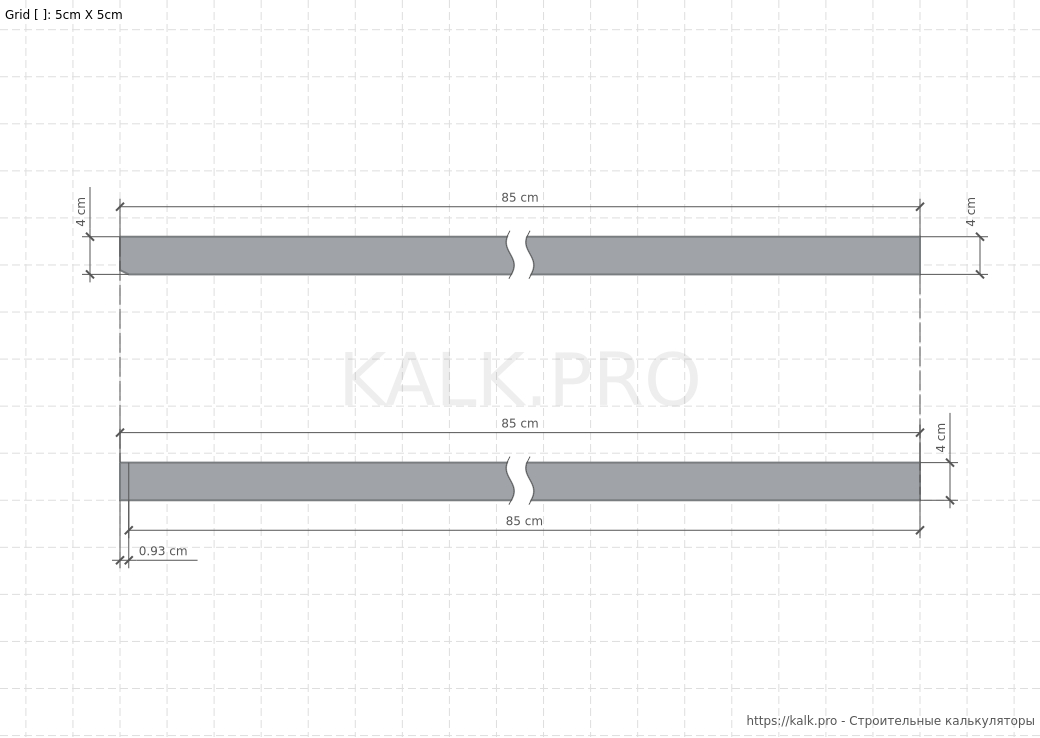

- drwSaddlesW1BridgeViewAlt
- drwSaddlesW1AdditionalBridgeViewAlt

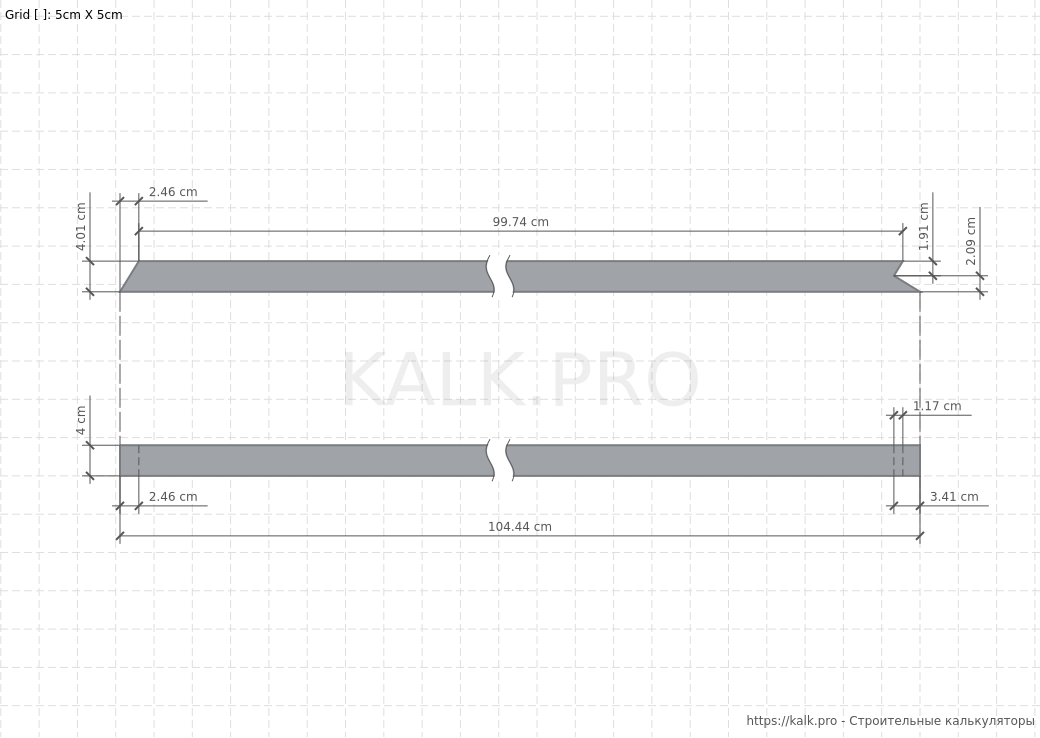

- drwSaddlesW2BridgeViewAlt
- drwSaddlesW2AdditionalBridgeViewAlt
- drwSaddlesW3BridgeViewAlt
- drwSaddlesW3AdditionalBridgeViewAlt

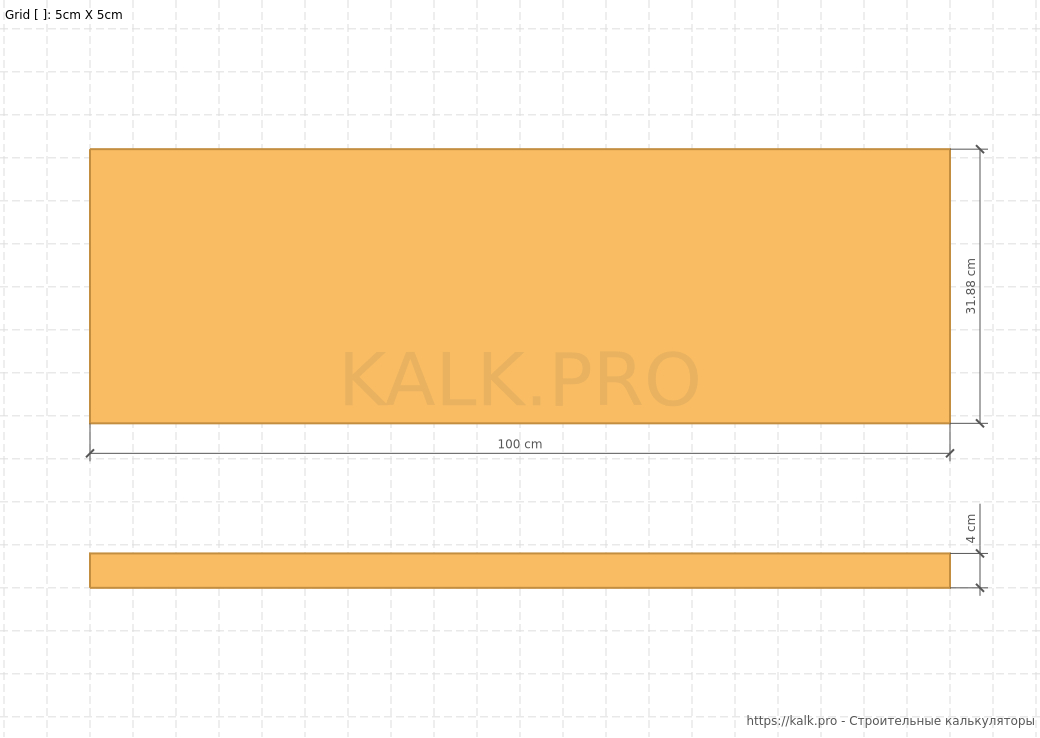

- Прямая ступень

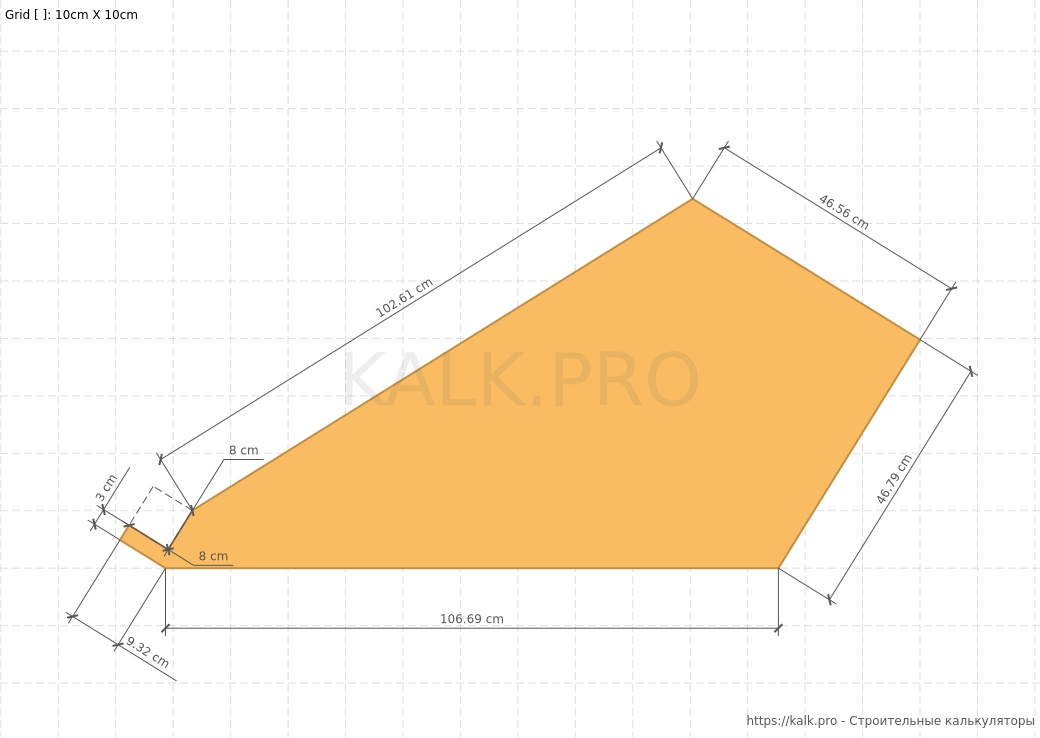

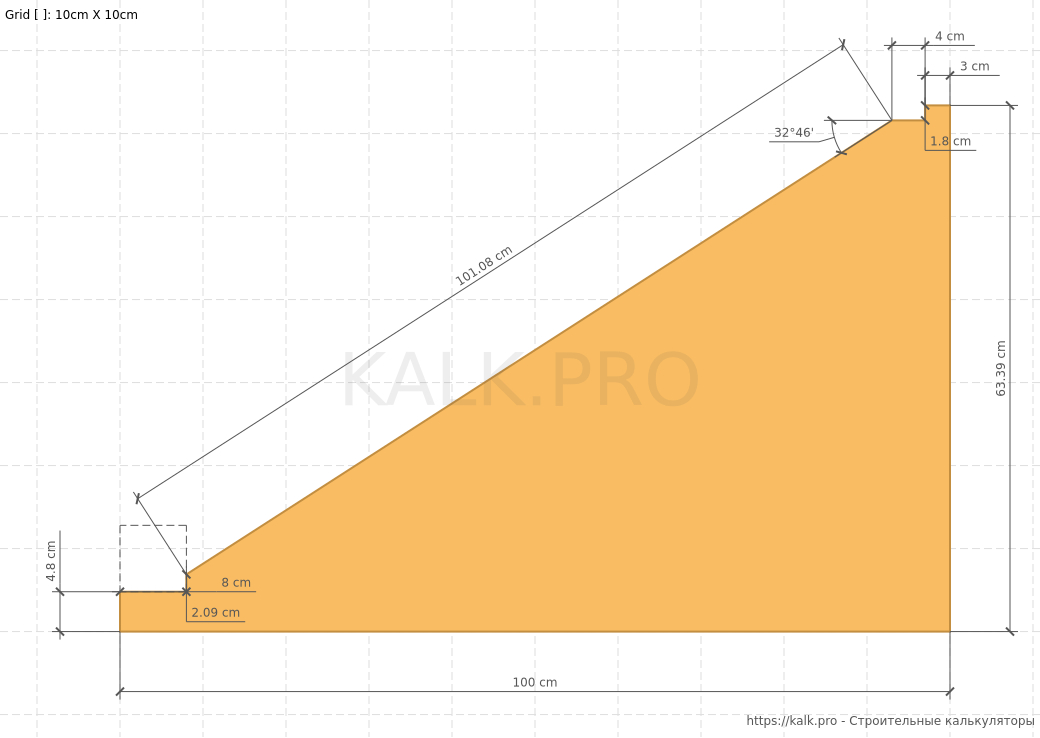

- Забежная ступень №1
- Забежная ступень №2

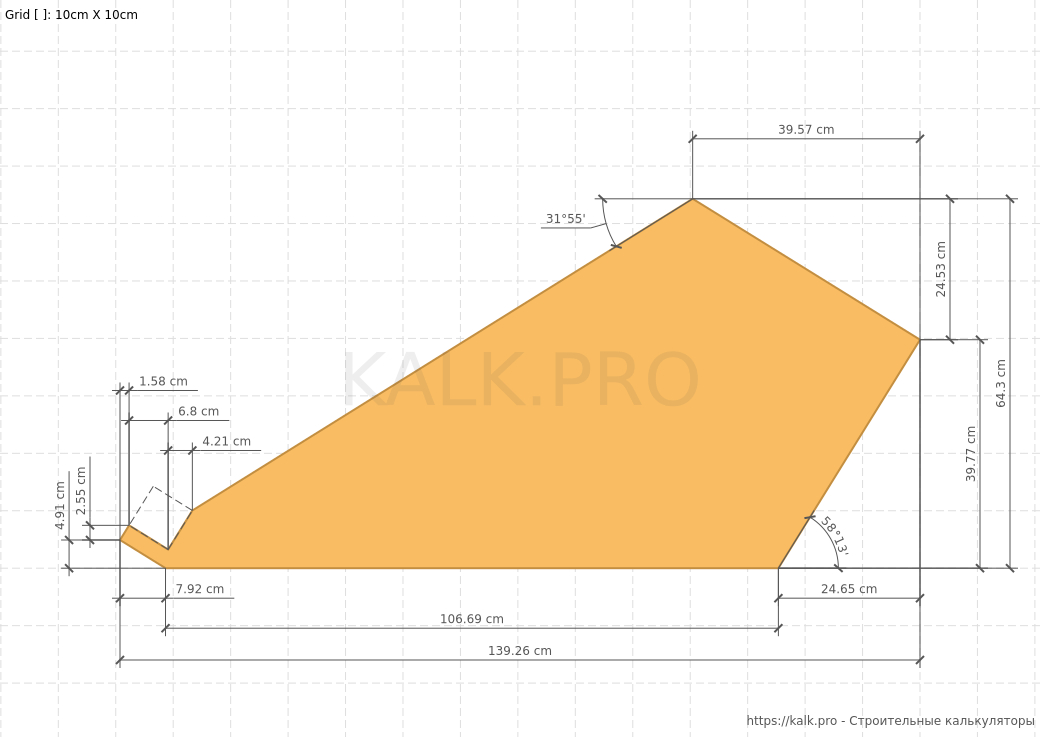

- Забежная ступень №2 (размеры вдоль сторон)

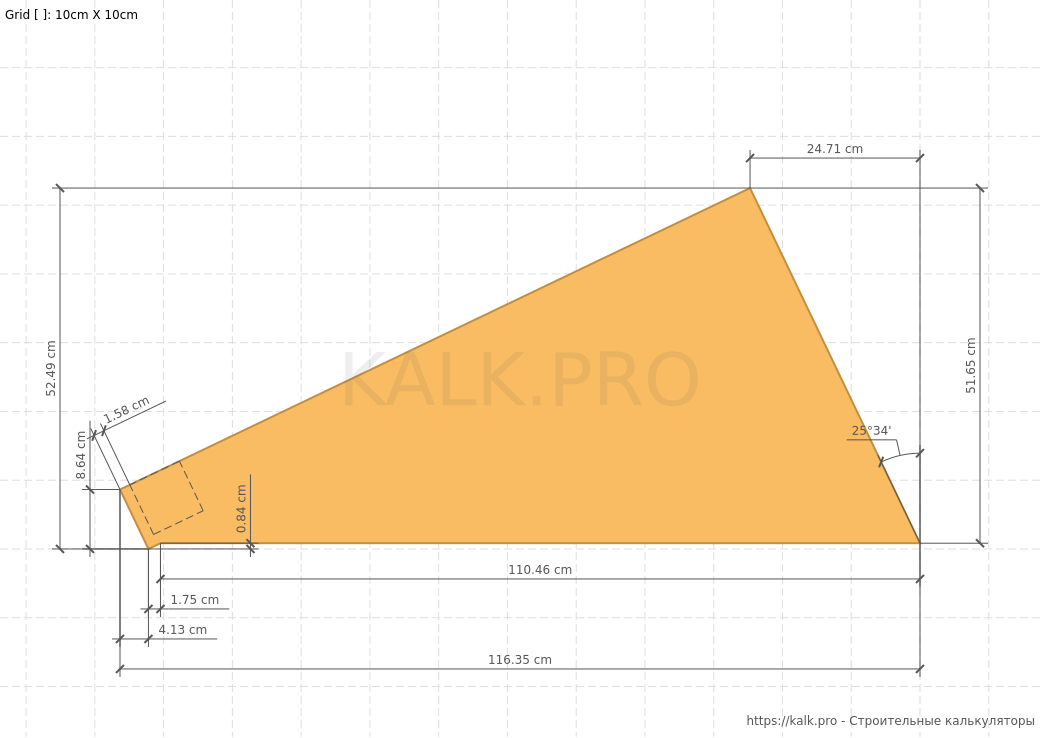

- Забежная ступень №3

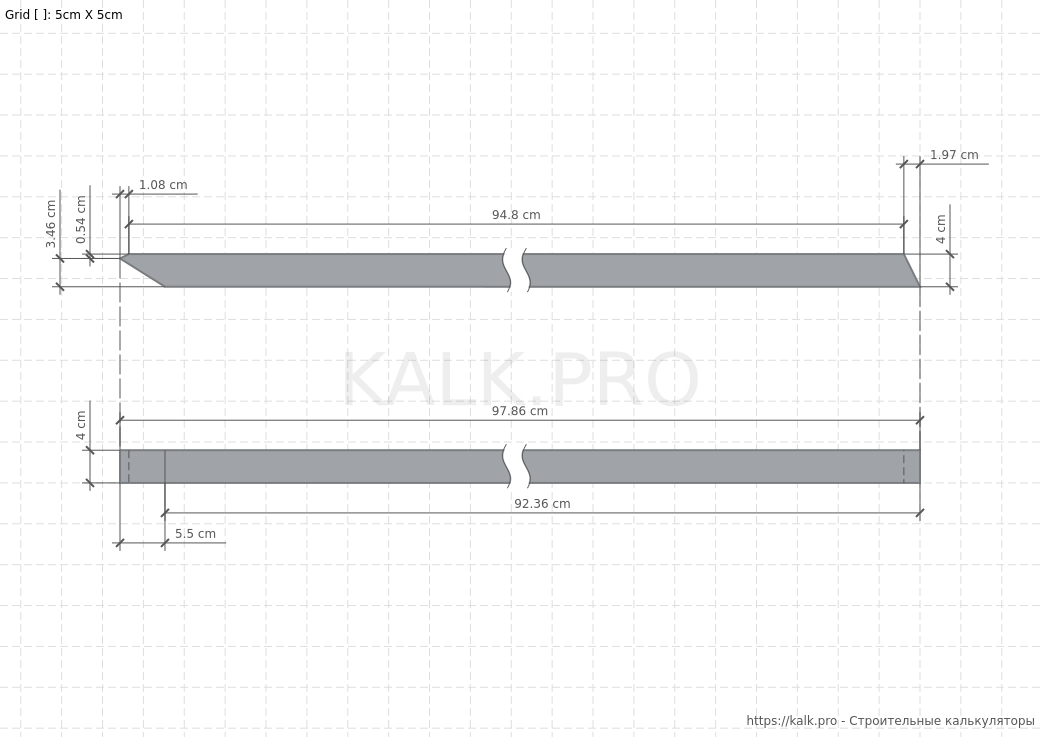

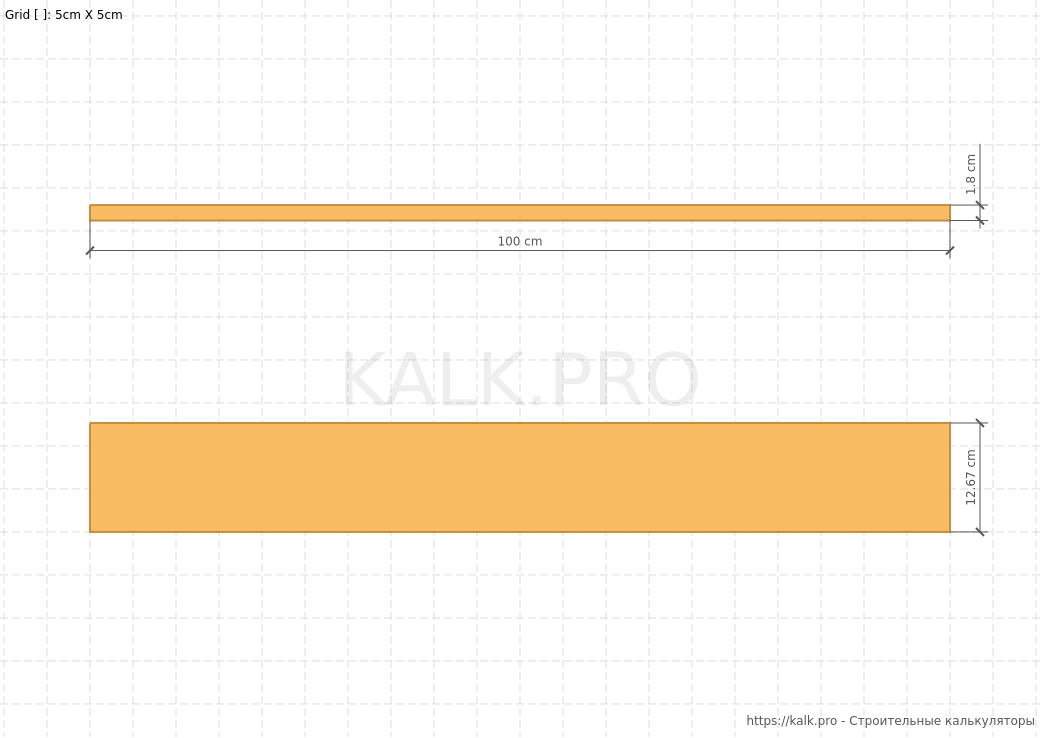

- Подступенок (прямая ступень)

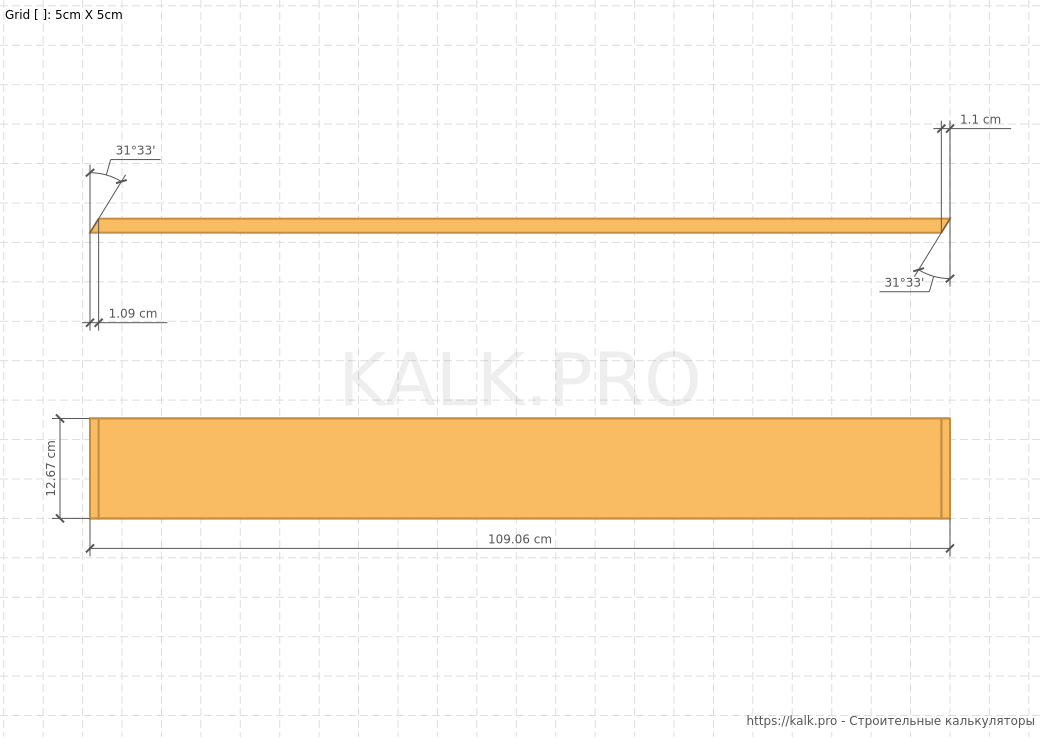

- Подступенок (забежная ступень №1)
- Подступенок (забежная ступень №2)

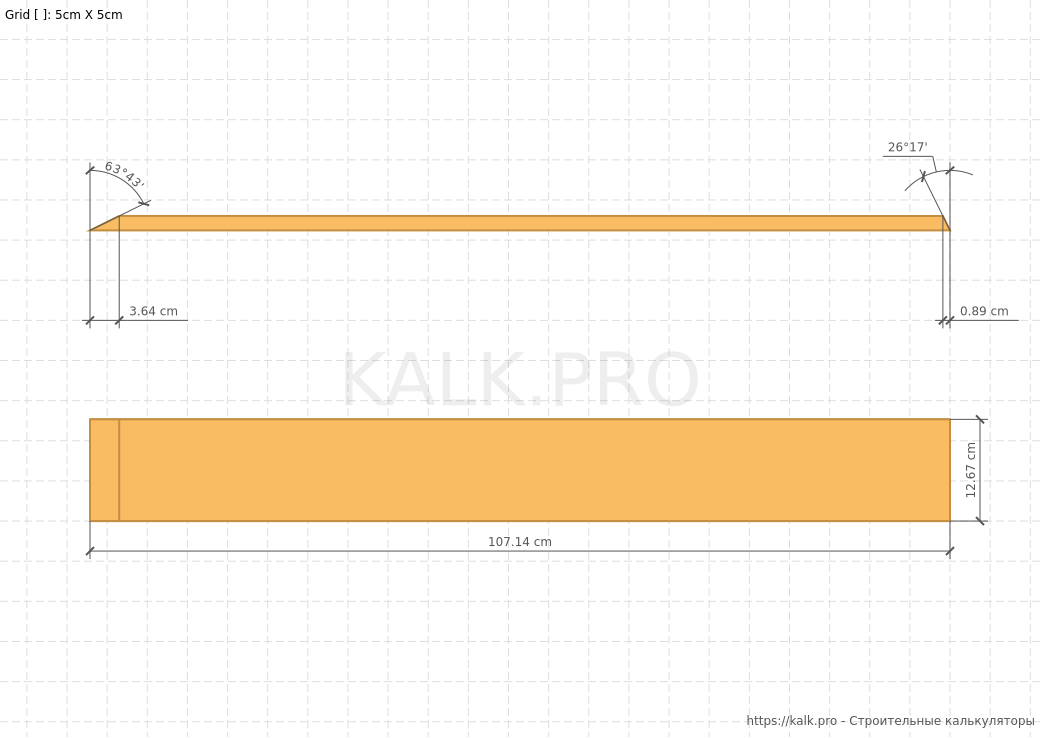

- Подступенок (забежная ступень №3)
SVG векторные чертежи, 3D AR дополненная реальность
Результаты расчета
Размеры лестницы, проем
- Угол наклона: 31.61 °
- Формула удобства (h + s): 43.74 см
- Формула Блонделя (2h + s): 60.41 см
- Высота ступени: 16.67 см
- Ширина ступени: 31.88 см
- Ширина проступи: 27.08 см
- Количество ступеней: 17 шт
- Ширина марша лестницы: 100 см
Материалы конструкции
Нижний косоур
- Общая длина: 67.49 см
- Высота трубы: 6 см
- Ширина трубы: 4 см
- Количество: 2 шт
Верхний косоур
- Общая длина: 1137.33 см
- Высота трубы: 6 см
- Ширина трубы: 4 см
- Количество: 2 шт
Нижний косоур забежных ступеней
- Общая длина: 130.33 см
- Высота трубы: 6 см
- Ширина трубы: 4 см
- Количество: 1 шт
Верхний косоур забежных ступеней
- Общая длина: 113.67 см
- Высота трубы: 6 см
- Ширина трубы: 4 см
- Количество: 1 шт
Перемычки
- Высота перемычки: 4 см
- Ширина перемычки: 4 см
- Длина перемычки: 84 см
- Количество: 28 шт
- Общая длина: 2352 см
Забежная ступень №1
- Ширина: 63.39 см
- Длина: 100 см
- Толщина: 4 см
- Количество: 1 шт
- Объем: 0.025 м³
Забежная ступень №2
- Ширина: 64.3 см
- Длина: 139.26 см
- Толщина: 4 см
- Количество: 1 шт
- Объем: 0.036 м³
Забежная ступень №3
- Ширина: 52.49 см
- Длина: 116.34 см
- Толщина: 4 см
- Количество: 1 шт
- Объем: 0.024 м³
Прямые ступени
- Ширина: 31.88 см
- Длина: 100 см
- Толщина: 4 см
- Количество: 14 шт
- Объем: 0.179 м³
Подступенки (прямые ступени)
- Ширина: 12.67 см
- Длина: 100 см
- Толщина: 1.8 см
- Количество: 14 шт
- Объем: 0.032 м³
Подступенок (забежная ступень №1)
- Ширина: 12.67 см
- Длина: 100 см
- Толщина: 1.8 см
- Количество: 1 шт
- Объем: 0.002 м³
Подступенок (забежная ступень №2)
- Ширина: 12.67 см
- Длина: 109.06 см
- Толщина: 2.23 см
- Количество: 1 шт
- Объем: 0.003 м³
Подступенок (забежная ступень №3)
- Ширина: 12.67 см
- Длина: 107.13 см
- Толщина: 3.09 см
- Количество: 1 шт
- Объем: 0.004 м³
Ограждение (балюстрада)
- Ширина поручня: 8 см
- Толщина поручня: 4 см
- Длина ограждения: 469.96 см
- Объем: 0.015 м³
Балясины
- Сторона сечения: 5 см
- Длина: 86.84 см
- Количество: 15 шт
- Объем: 0.033 м³
Нижняя поворотная балясина
- Сторона сечения: 8 см
- Длина: 106.67 см
- Количество: 1 шт
- Объем: 0.007 м³
Опорные столбы
- Сторона сечения: 8 см
- Длина: 200.67 см
- Объем: 0.013 м³
