Расчет лестницы на монокосоуре — онлайн-калькулятор с чертежами и 3D

Воспользуйтесь 3D-калькулятором лестницы на монокосоуре с чертежами и размерами бесплатно — выполните расчет и получите проект лестницы на одном центральном косоуре онлайн.

← Калькулятор лестницы
Ошибка расчётаПожалуйста, проверьте правильность введённых данных
Калькулятор будет доступен после внесения изменений в соответствующие параметры.
Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.
SVG векторные чертежи, 3D AR дополненная реальность
Отображение
DU
CL
Вариант лестницы
LF
RG
Горизонтальные размеры проема
LB
LT
Режим построения лестницы в зависимости от сбособа расчета ширины проступи
EX
AB
AT
Размеры лестницы
SH
SW
Ступени
MW
MF
DH
SC
SF
SOL
SOR
SP
Подступенки
HV
HT
Косоуры
T
WI
QT
4
Плита перекрытия
SX
WX
ST
Стена
WT
SVG векторные чертежи, 3D AR дополненная реальность
Выберите проекцию:

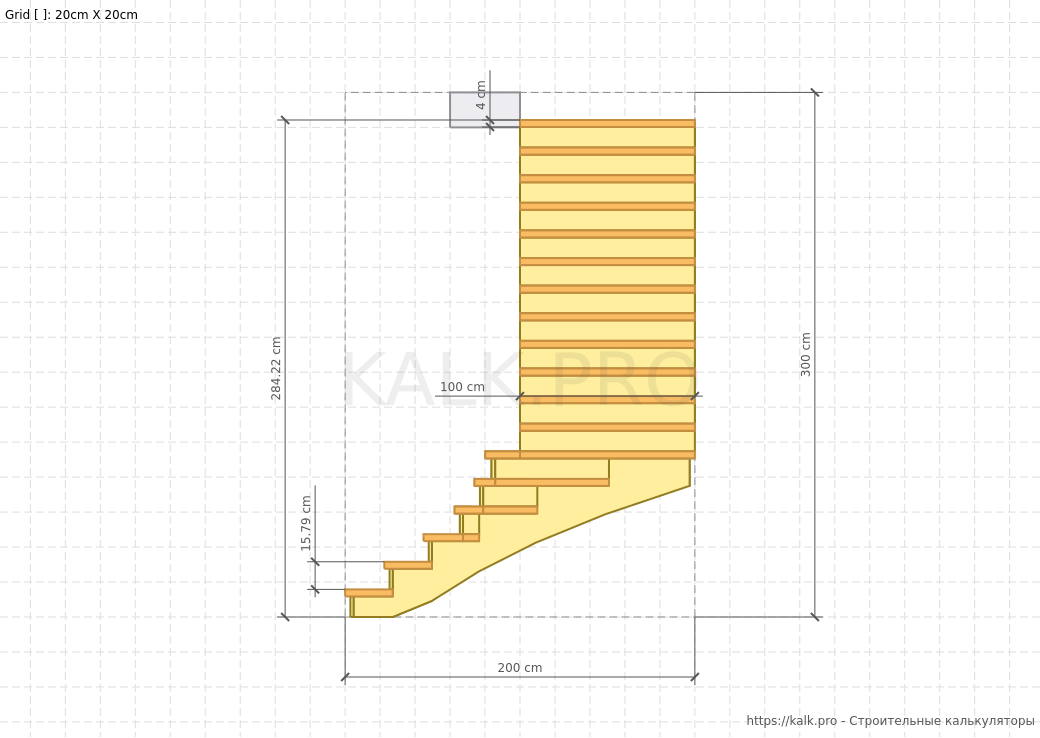

  • Чертеж лестницы (вид сбоку)Чертеж лестницы (вид сбоку)
  • Чертеж лестницы (вид спереди)Чертеж лестницы (вид спереди)

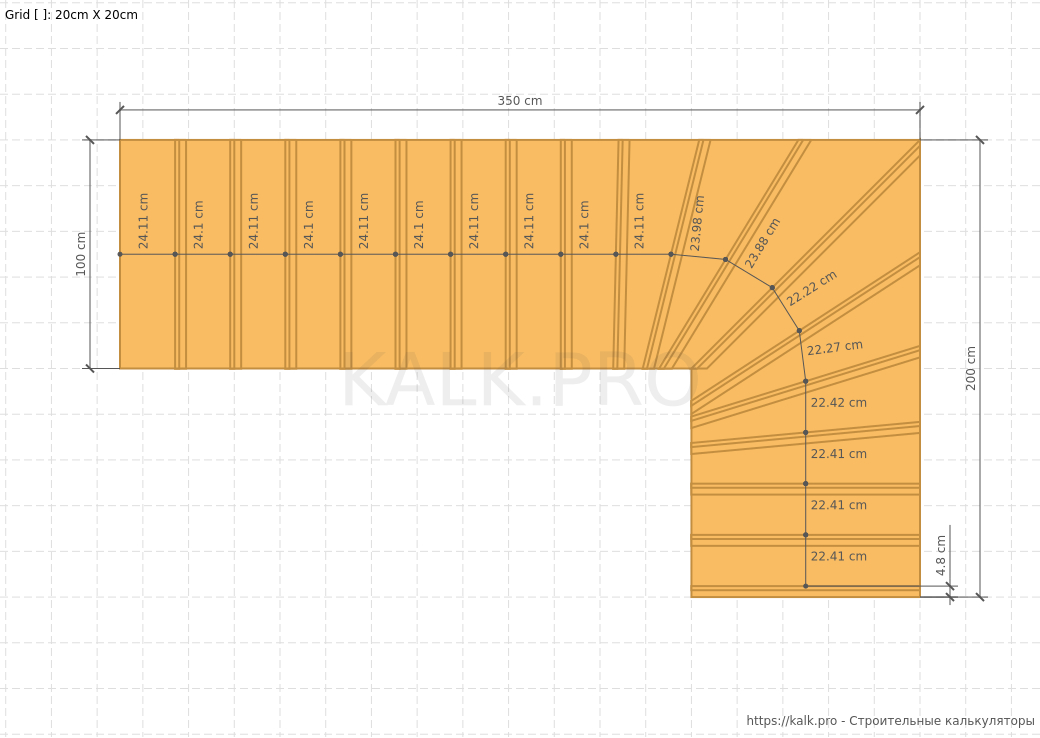

  • Чертеж лестницы (вид сверху)Чертеж лестницы (вид сверху)

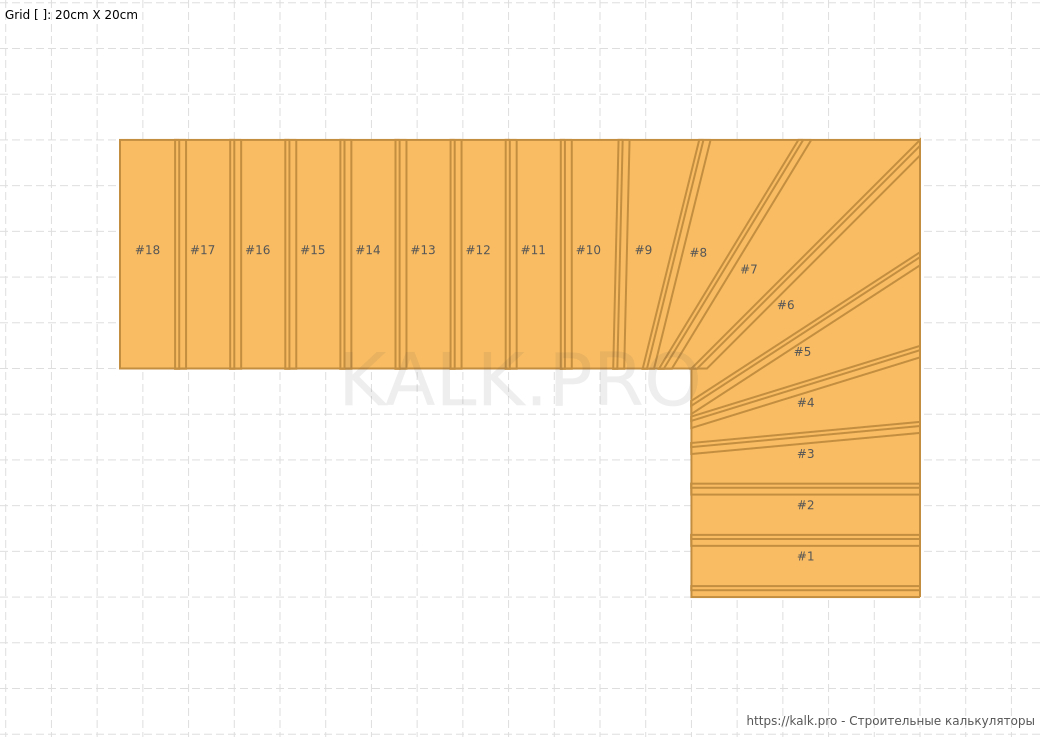

  • Нумерация ступеней (вид сверху)Нумерация ступеней (вид сверху)
  • Ступень № 1Ступень № 1
  • Ступень № 2Ступень № 2
  • Ступень № 3Ступень № 3
  • Ступень № 4Ступень № 4
  • Ступень № 5Ступень № 5
  • Ступень № 6Ступень № 6
  • Ступень № 7Ступень № 7
  • Ступень № 8Ступень № 8
  • Ступень № 9Ступень № 9
  • Ступень № 10Ступень № 10
  • Ступень № 11Ступень № 11
  • Ступень № 12Ступень № 12
  • Ступень № 13Ступень № 13
  • Ступень № 14Ступень № 14
  • Ступень № 15Ступень № 15
  • Ступень № 16Ступень № 16
  • Ступень № 17Ступень № 17
  • Ступень № 18Ступень № 18
  • Подступенок № 1Подступенок № 1
  • Подступенок № 2Подступенок № 2
  • Подступенок № 3Подступенок № 3
  • Подступенок № 4Подступенок № 4
  • Подступенок № 5Подступенок № 5
  • Подступенок № 6Подступенок № 6
  • Подступенок № 7Подступенок № 7
  • Подступенок № 8Подступенок № 8
  • Подступенок № 9Подступенок № 9
  • Подступенок № 10Подступенок № 10
  • Подступенок № 11Подступенок № 11
  • Подступенок № 12Подступенок № 12
  • Подступенок № 13Подступенок № 13
  • Подступенок № 14Подступенок № 14
  • Подступенок № 15Подступенок № 15
  • Подступенок № 16Подступенок № 16
  • Подступенок № 17Подступенок № 17
  • Подступенок № 18Подступенок № 18

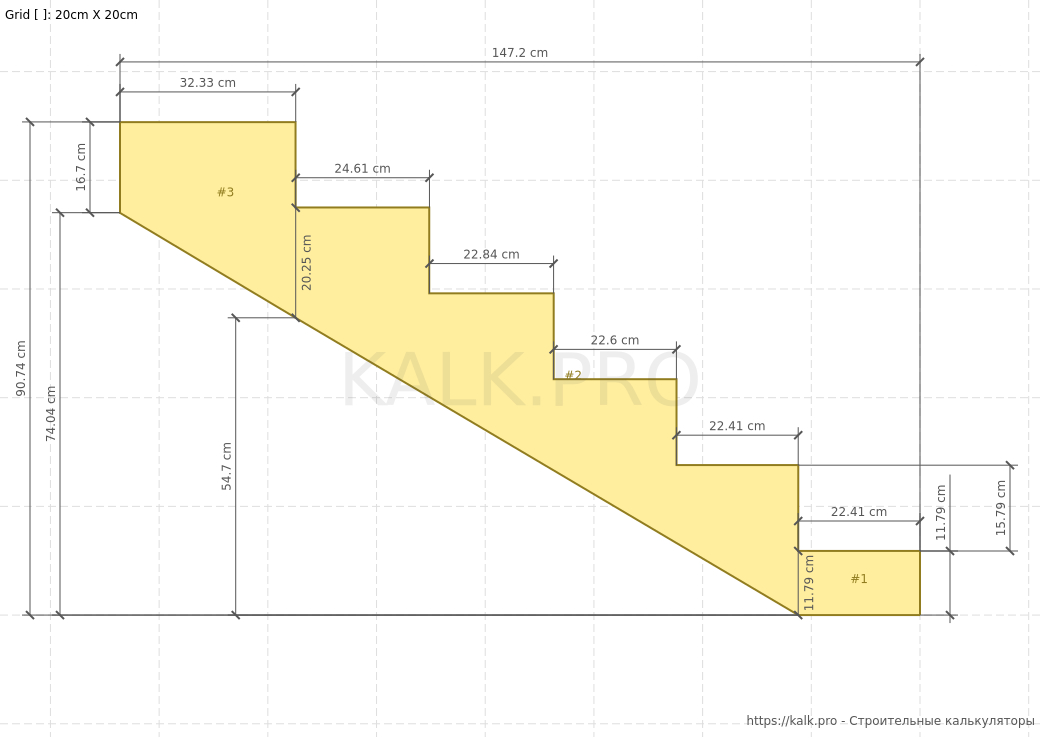

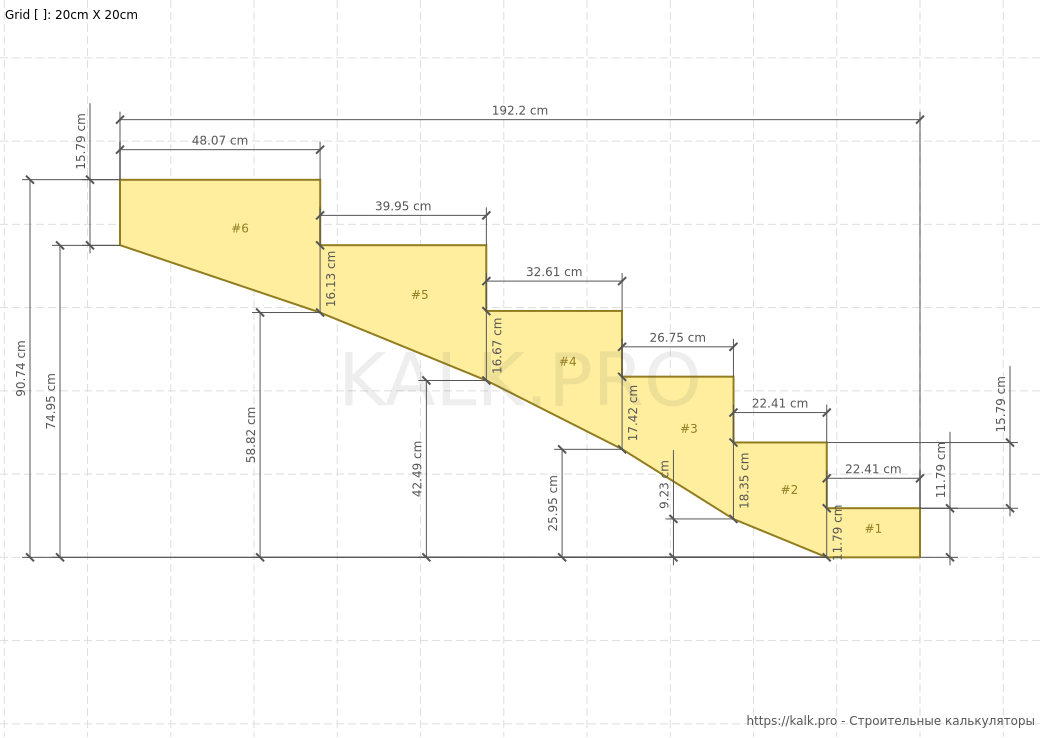

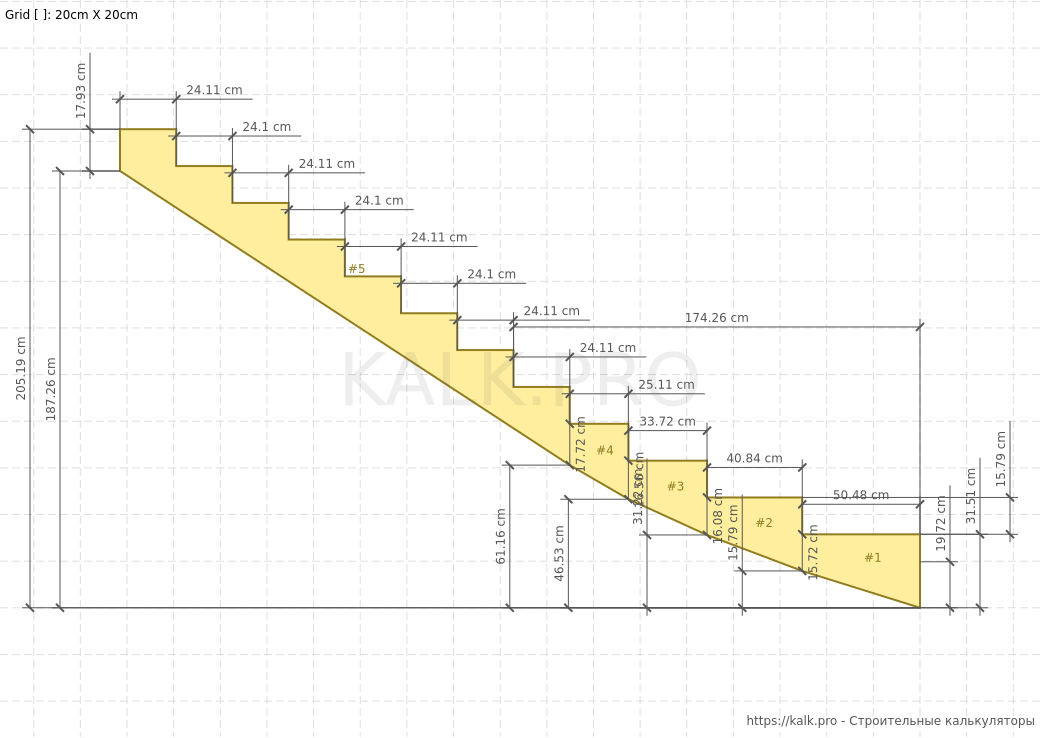

  • Нижний косоур № 1Нижний косоур № 1
  • Нижний косоур № 2Нижний косоур № 2
  • Нижний косоур № 3Нижний косоур № 3

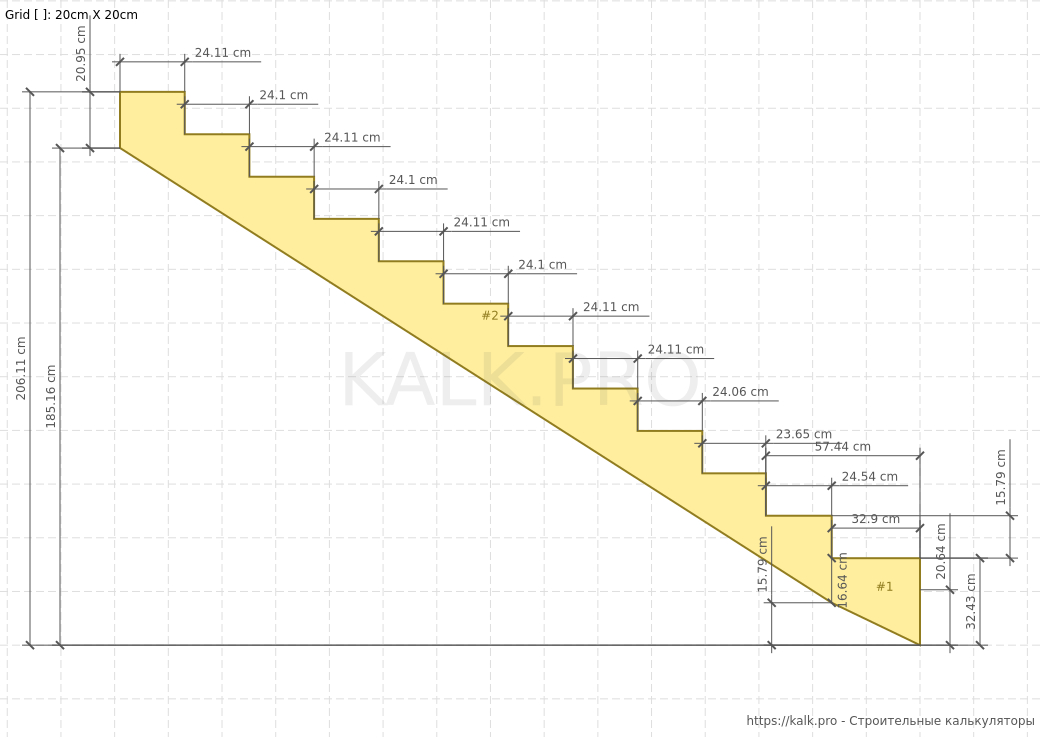

  • Верхний косоур № 1Верхний косоур № 1
  • Верхний косоур № 2Верхний косоур № 2
  • Верхний косоур № 3Верхний косоур № 3
SVG векторные чертежи, 3D AR дополненная реальность
Расстояние: 0
Результаты расчета
Размеры лестницы
  • Угол наклона лестницы по центральной линии: 34.2 °
  • Формула удобства (h + s):: 39.05 см
  • Формула удобства Блонделя (2h + s): 54.84 см
  • Высота ступени: 15.79 см
  • Ширина проступи: 23.26 см
  • Количество ступеней: 18 шт
  • Ширина марша лестницы: 100 см
  • Корректировка ширины проступи Нижнего марша для равномерности распределения шага: 10.17 см
  • Корректировка ширины проступи Верхнего марша для равномерности распределения шага: -20.33 см
Материалы конструкции
Ступень № 1
  • Длина: 100 см
  • Ширина: 27.21 см
  • Толщина: 4 см
  • Объем: 0.011 м³

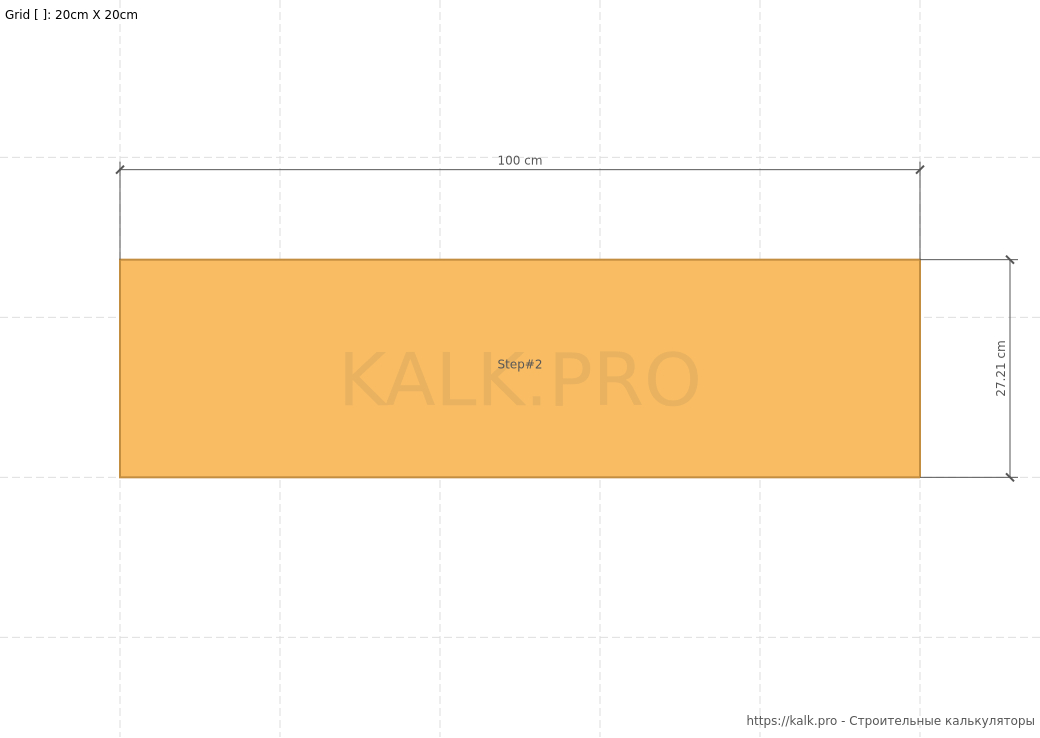

Ступень № 2
  • Длина: 100 см
  • Ширина: 27.21 см
  • Толщина: 4 см
  • Объем: 0.011 м³

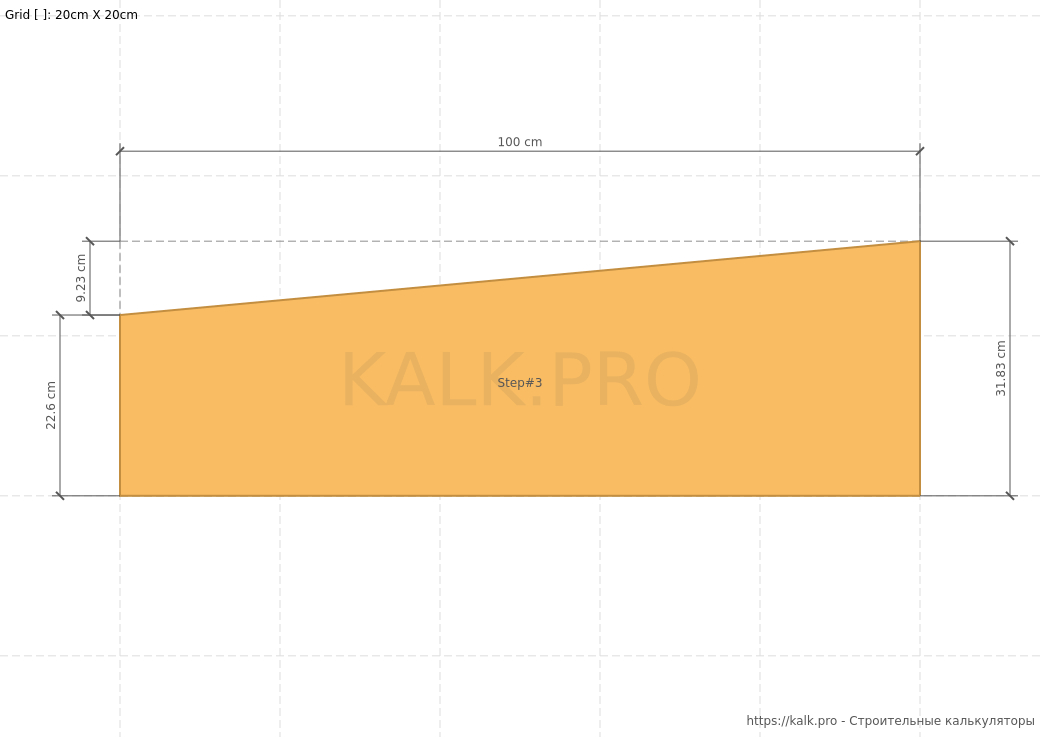

Ступень № 3
  • Длина: 100 см
  • Ширина: 31.83 см
  • Толщина: 4 см
  • Объем: 0.013 м³

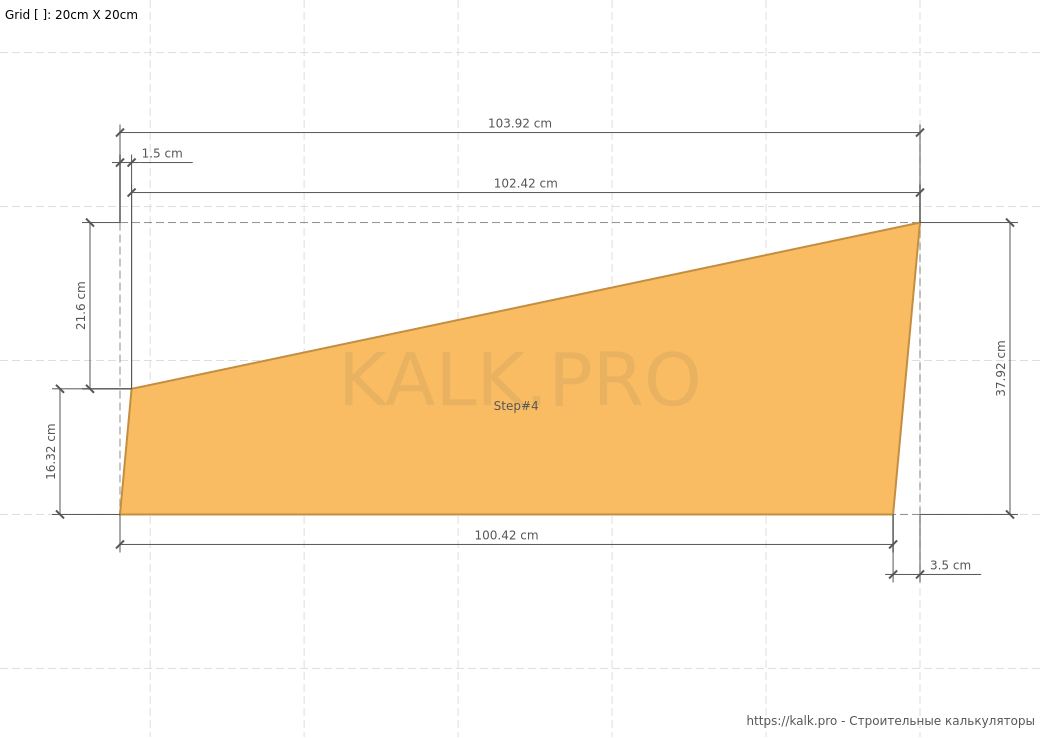

Ступень № 4
  • Длина: 103.92 см
  • Ширина: 37.92 см
  • Толщина: 4 см
  • Объем: 0.016 м³

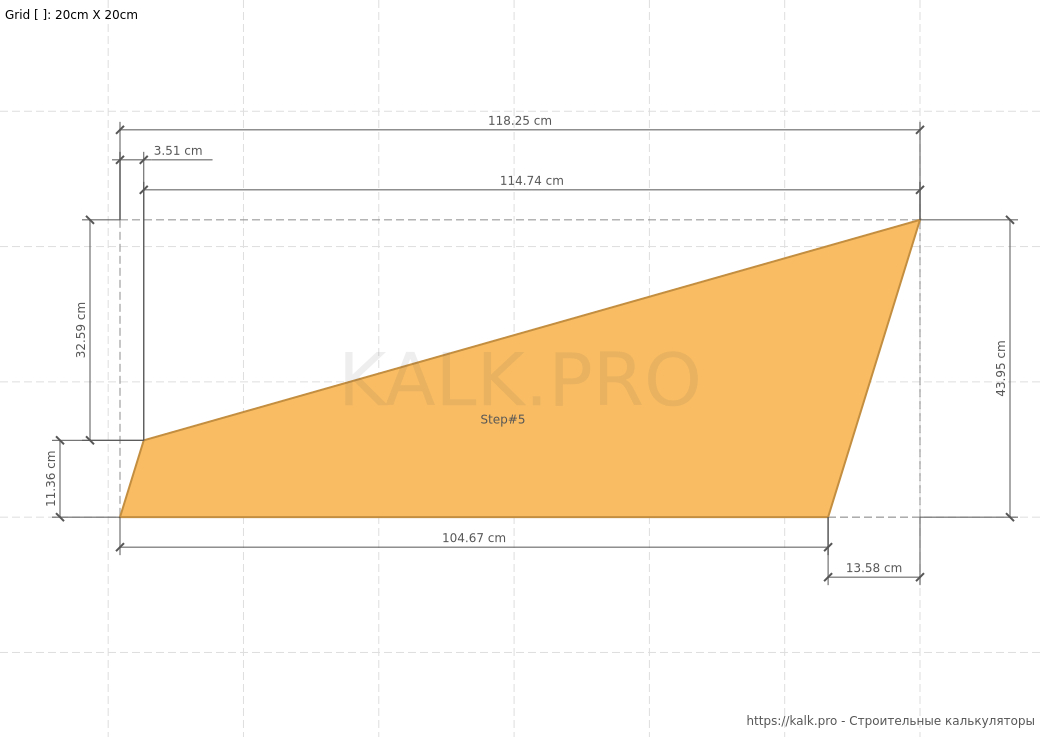

Ступень № 5
  • Длина: 118.25 см
  • Ширина: 43.95 см
  • Толщина: 4 см
  • Объем: 0.021 м³

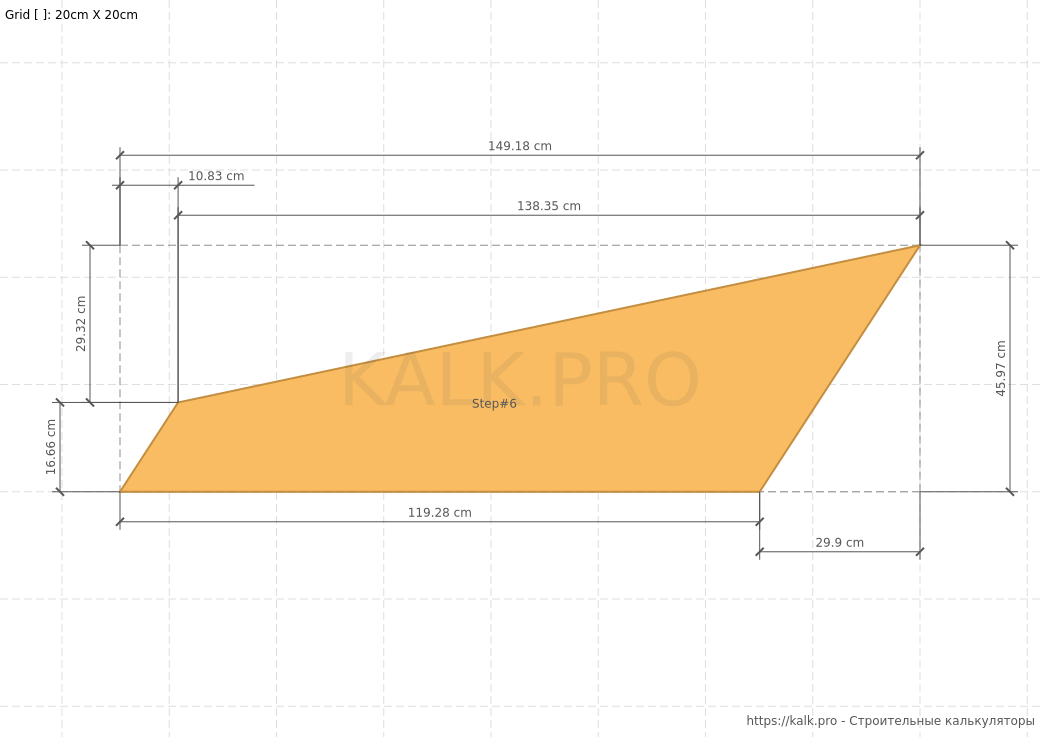

Ступень № 6
  • Длина: 149.18 см
  • Ширина: 45.97 см
  • Толщина: 4 см
  • Объем: 0.027 м³

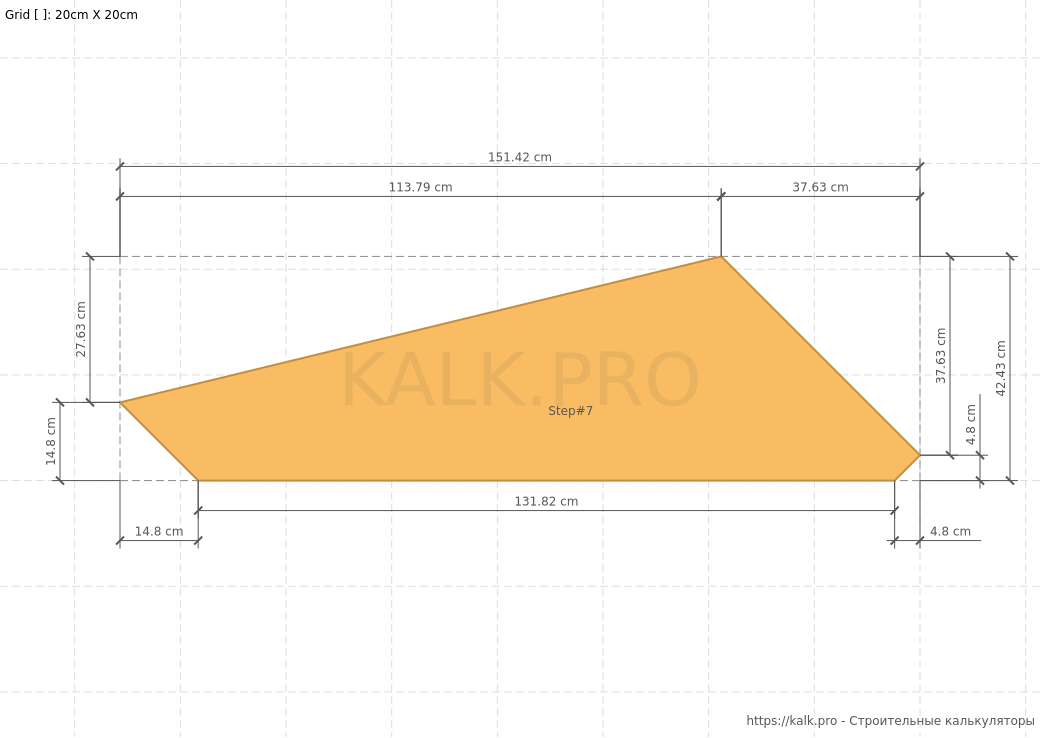

Ступень № 7
  • Длина: 151.42 см
  • Ширина: 42.43 см
  • Толщина: 4 см
  • Объем: 0.026 м³

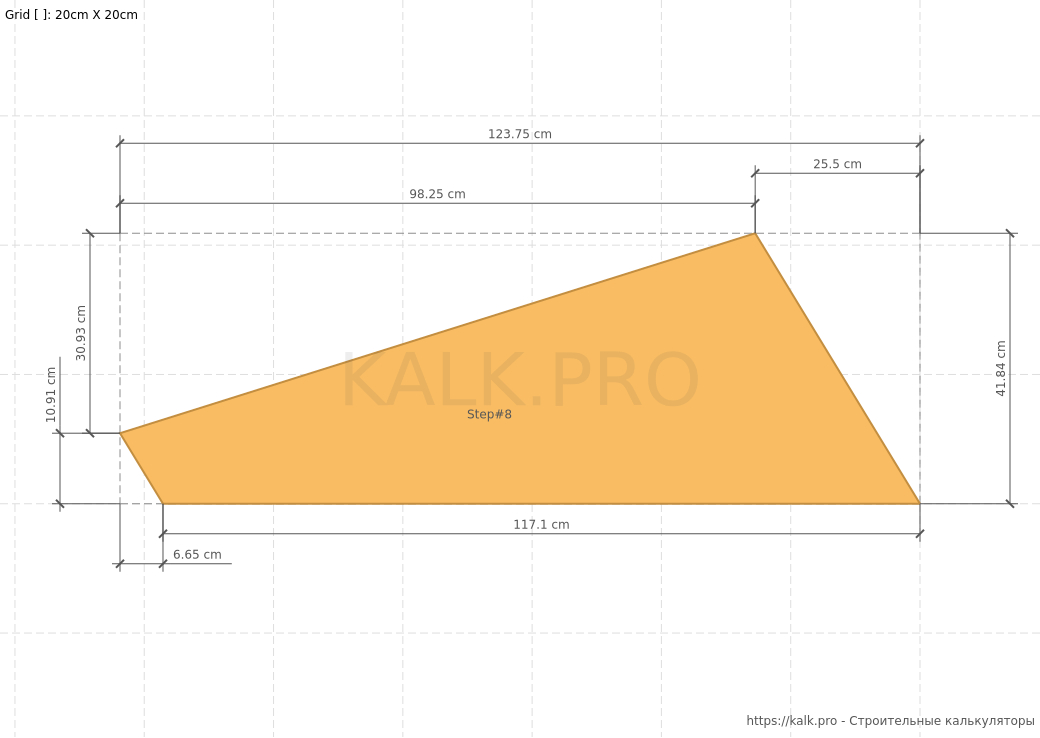

Ступень № 8
  • Длина: 123.75 см
  • Ширина: 41.84 см
  • Толщина: 4 см
  • Объем: 0.021 м³

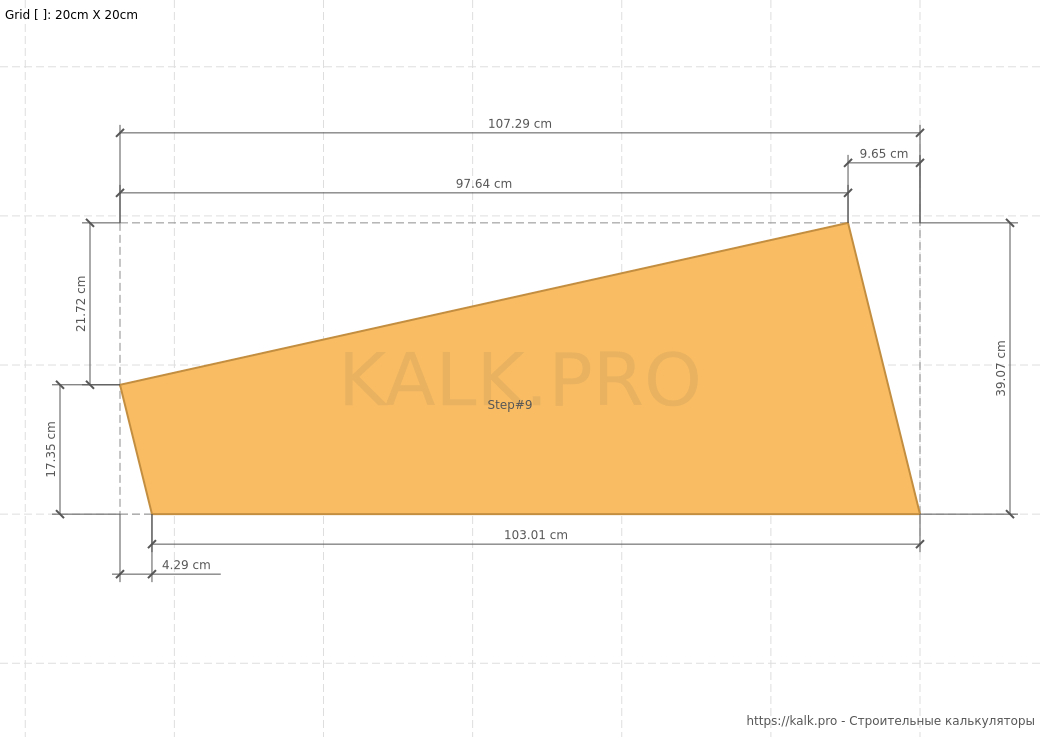

Ступень № 9
  • Длина: 107.29 см
  • Ширина: 39.07 см
  • Толщина: 4 см
  • Объем: 0.017 м³

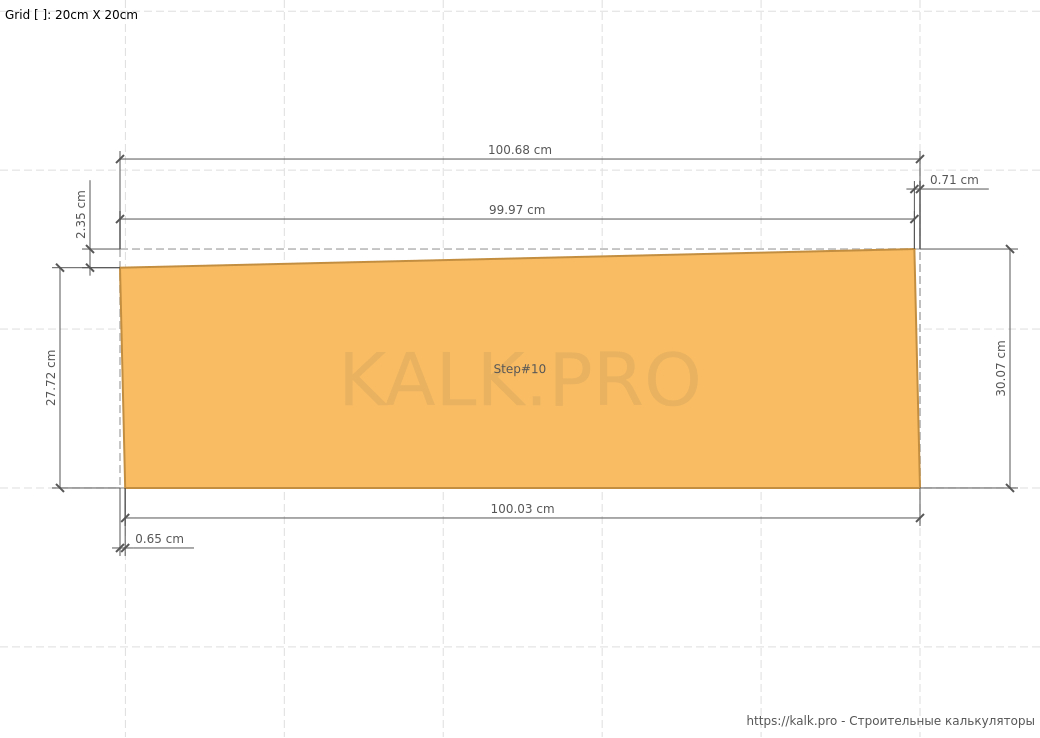

Ступень № 10
  • Длина: 100.68 см
  • Ширина: 30.07 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 11
  • Длина: 100 см
  • Ширина: 28.91 см
  • Толщина: 4 см
  • Объем: 0.012 м³

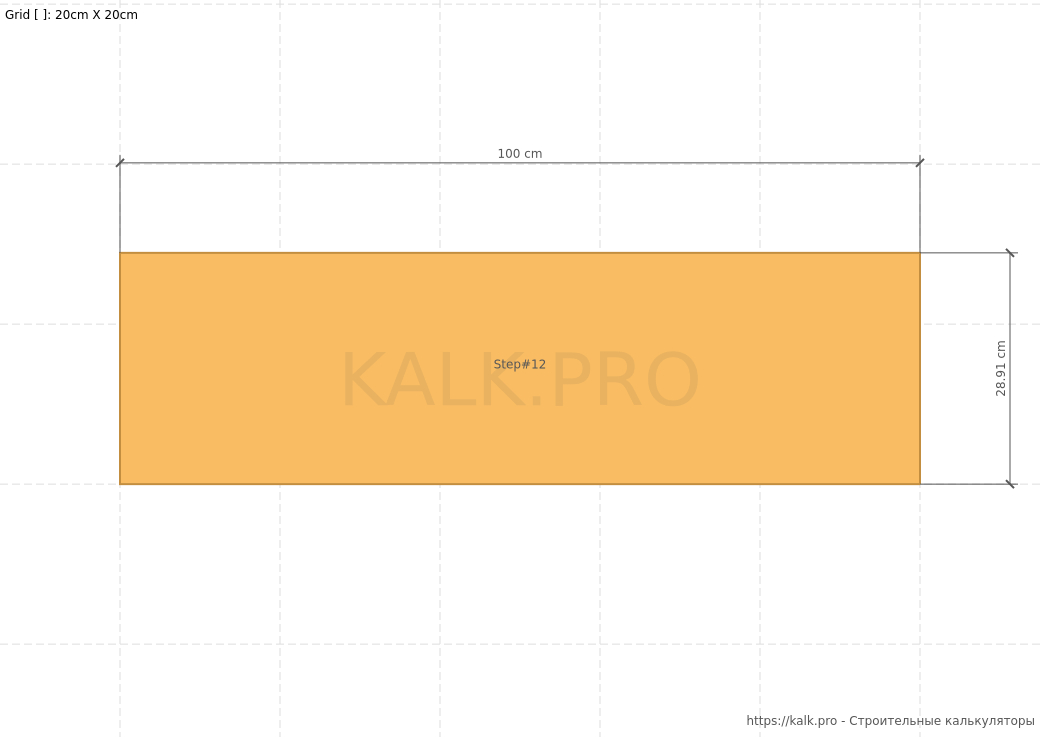

Ступень № 12
  • Длина: 100 см
  • Ширина: 28.91 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 13
  • Длина: 100 см
  • Ширина: 28.9 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 14
  • Длина: 100 см
  • Ширина: 28.91 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 15
  • Длина: 100 см
  • Ширина: 28.9 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 16
  • Длина: 100 см
  • Ширина: 28.91 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 17
  • Длина: 100 см
  • Ширина: 28.9 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 18
  • Длина: 100 см
  • Ширина: 28.91 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Подступенок № 1
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 2
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 3
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³

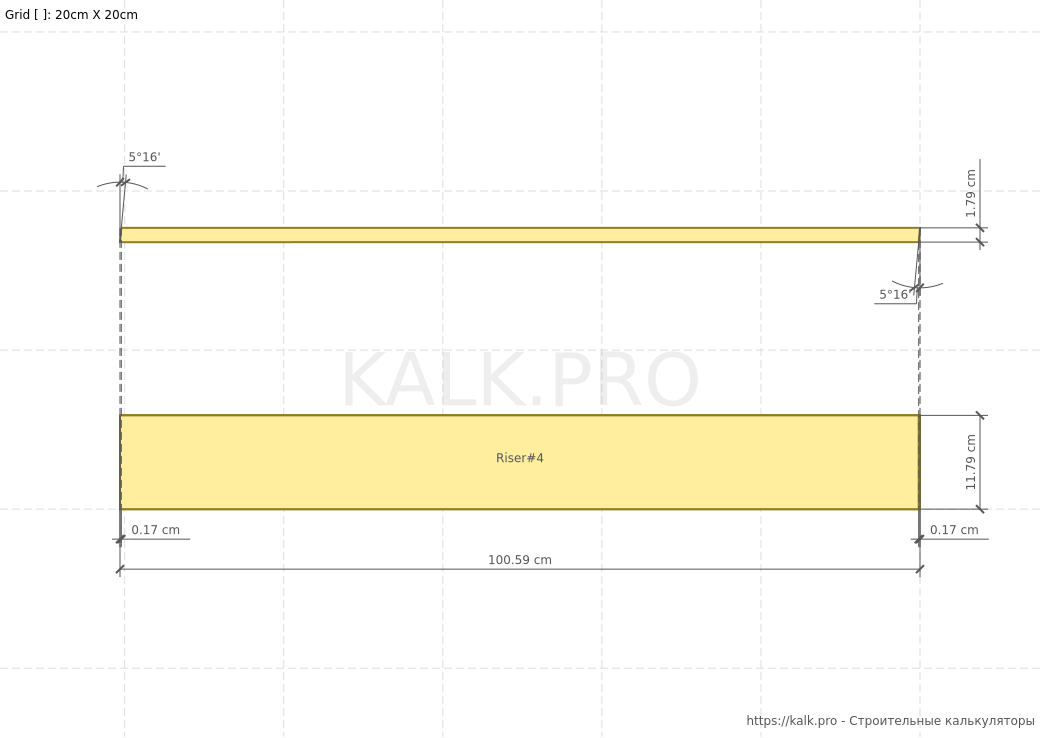

Подступенок № 4
  • Длина: 100.59 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 5
  • Длина: 105.22 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³

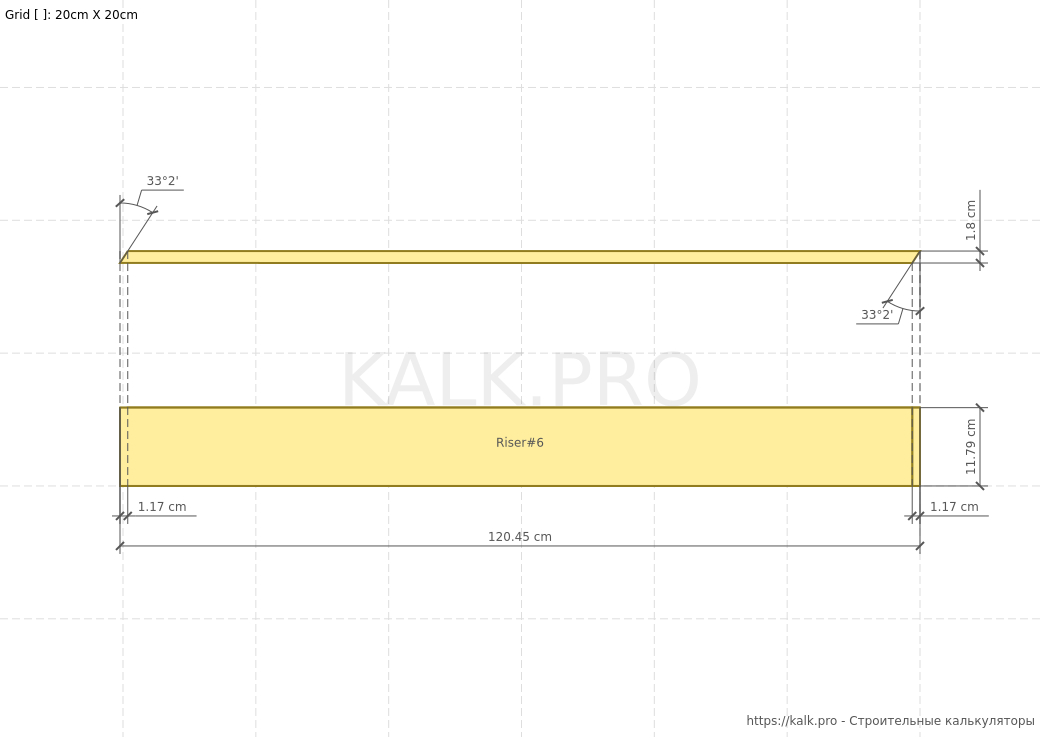

Подступенок № 6
  • Длина: 120.45 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.003 м³
Подступенок № 7
  • Длина: 141.42 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.003 м³

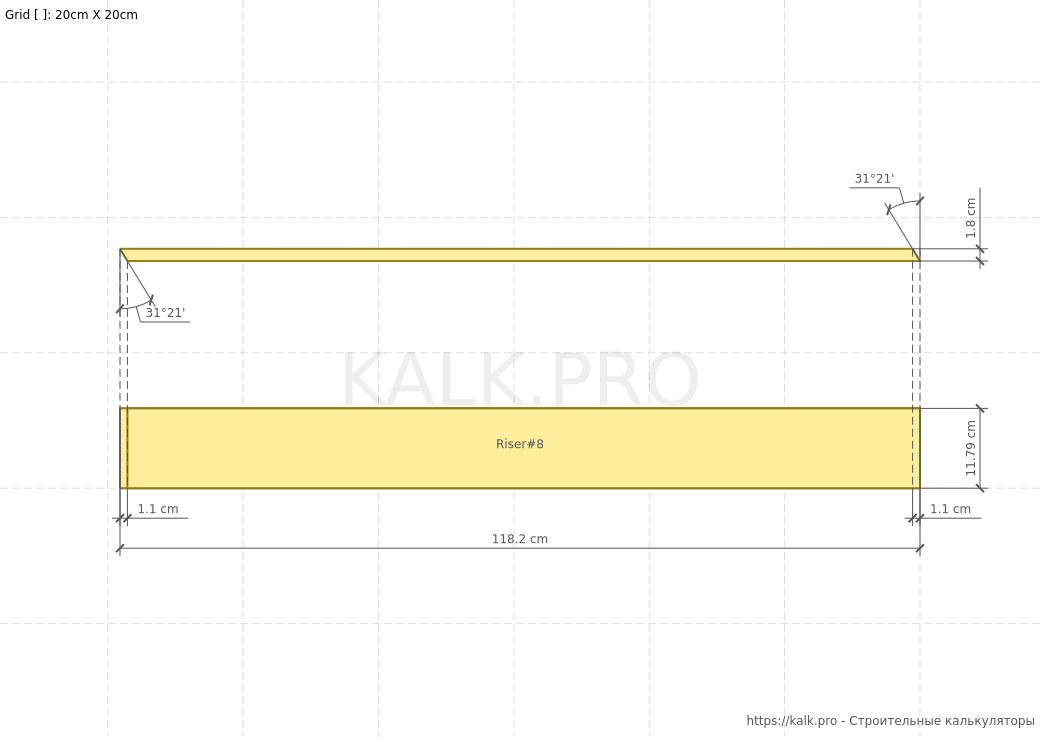

Подступенок № 8
  • Длина: 118.2 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.003 м³

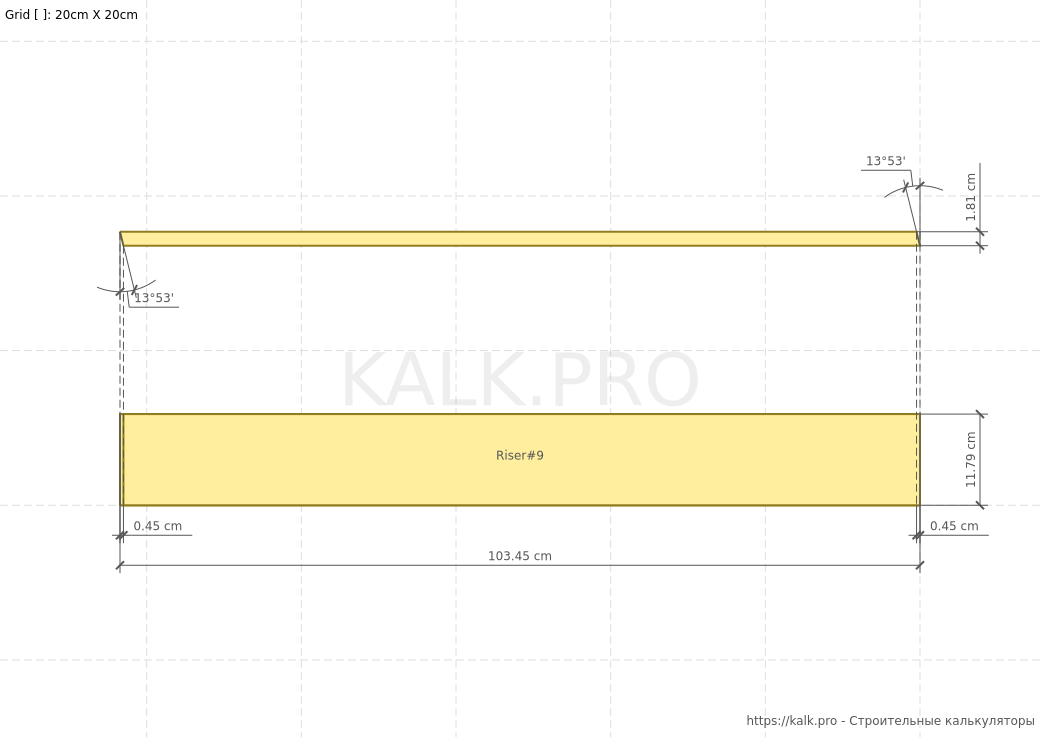

Подступенок № 9
  • Длина: 103.45 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³

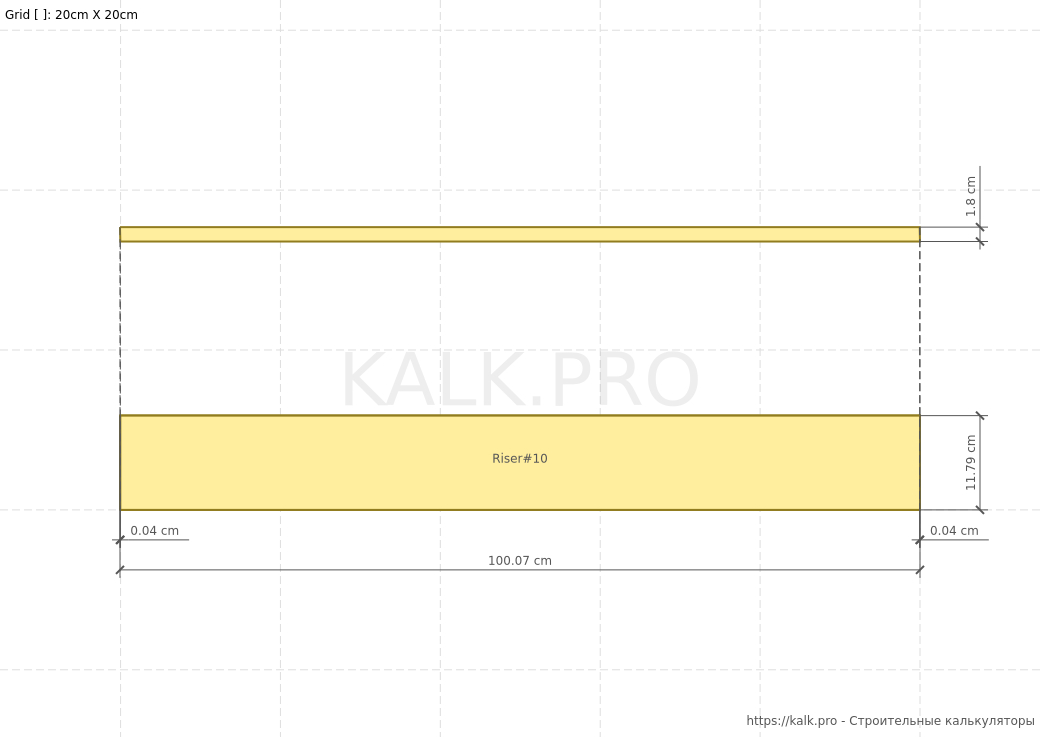

Подступенок № 10
  • Длина: 100.07 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³

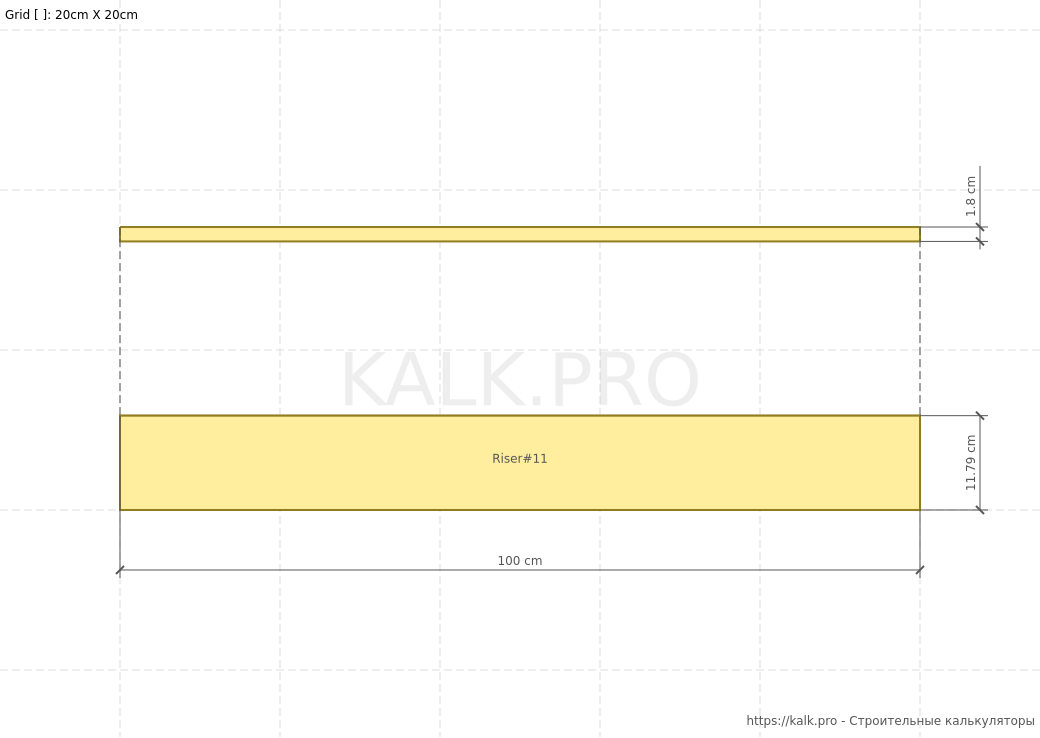

Подступенок № 11
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 12
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 13
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 14
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 15
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 16
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 17
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 18
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Указанные «Размеры»
Отображение
  • Единицы измерения: см
  • Цвет чертежа: цветной
Вариант лестницы
  • Правозаходная:  selected
Горизонтальные размеры проема
  • Длина вдоль нижего марша: 200 см
  • Длина вдоль верхнего марша: 350 см
Режим построения лестницы в зависимости от сбособа расчета ширины проступи
  • Верхний и нижний марш - точно по размерам проема:  selected
Размеры лестницы
  • Высота проема от пола до пола между этажами: 300 см
  • Ширина марша лестницы: 100 см
Ступени
  • Минимальная ширина ступени в углу поворота лестницы: 10 см
  • Минимальная ширина ступени, опирающейся на косоур: 4 см
  • Желаемая высота ступени: 16 см
  • Толщина ступени: 4 см
  • Выступ ступени: 3 см
  • Выступ края ступени (слева сбоку): 3 см
  • Выступ края ступени (справа сбоку): 3 см
Подступенки
  • Толщина: 1.8 см
Косоуры
  • Толщина: 4 см
  • Минимальная ширина косоура: 15 см
  • Количетсво косоуров на один марш: 3 шт
Плита перекрытия
  • Выступ над проемом: 210 см
  • Отступ от стены: 140 см
  • Толщина перекрытия: 20 см
Стена
  • Толщина: 20 см
