Рас­чет пря­мой лес­тни­цы — он­лайн-каль­ку­лятор с чер­те­жами и 3D

Как рас­счи­тать пря­мую лес­тни­цу на он­лайн-каль­ку­лято­ре?

• Шаг 1. Вы­бери­те еди­ницы из­ме­рения, DU – мм, см, м, дюй­мы, фу­ты.

• Шаг 2. Вы­бери­те тип чер­те­жей, CL – мо­нох­ромные, цвет­ные.

• Шаг 3. Вы­бери­те тип лес­тни­цы – ле­вос­то­рон­няя, LF*, пра­вос­то­рон­няя, RG**.
  * с по­воро­том на­лево
  ** с по­воро­том нап­ра­во

• Шаг 4. Вве­дите па­рамет­ры лес­тни­цы, про­ема – вы­сота про­ема, Y*, дли­на лес­тни­цы, X**, ши­рина лес­тни­цы, Z***.
  * от по­ла 1-го эта­жа до по­ла 2-го эта­жа
  * вы­сота про­ема = вы­сота лес­тни­цы (ес­ли вер­хняя сту­пень не ни­же уров­ня 2-го эта­жа)
  ** дли­на лес­тни­цы = дли­на про­ема (ес­ли от­сутс­тву­ет выс­туп пе­рек­ры­тия)
  *** ши­рина лес­тни­цы = ши­рина про­ема

• Шаг 5. Под­бе­рите па­рамет­ры сту­пеней – ко­личес­тво сту­пеней, QS, тол­щи­на сту­пеней, SW, выс­туп края сту­пеней (спе­реди), SF*, выс­туп края сту­пени (сбо­ку), SO*.
  * выс­туп края сту­пени = свес сту­пени

• Шаг 5.1. Вы­бери­те ус­та­новить вер­хнюю сту­пень ни­же уров­ня 2-ого эта­жа или ос­та­вить на уров­не по­ла 2-го эта­жа, SP.

• Шаг 6. Вы­бери­те ус­та­новить под­сту­пен­ки или нет, H.

• Шаг 6.1. Вве­дите па­рамет­ры под­сту­пенов — тол­щи­на под­сту­пен­ков, HT.

• Шаг 6.2. Вы­бери­те ус­та­новить под­сту­пен­ки за сту­пенью или нет, AS*.
  * ес­ли ак­тивно, ши­рина сту­пени умень­ша­ет­ся на тол­щи­ну под­сту­пен­ка

• Шаг 7. Вве­дите па­рамет­ры ко­со­уров – тол­щи­на ко­со­ура, T, ши­рина ко­со­ура, WI.

• Шаг 8. Вве­дите па­рамет­ры ог­ражде­ния – се­чение ба­ляси­ны, BA, вы­сота ог­ражде­ния, RH*, тол­щи­на по­руч­ня, RT, ши­рина по­руч­ня, RW.
  * вы­сота ог­ражде­ния = вы­сота ба­ляси­ны + тол­щи­на по­руч­ня

• Шаг 9. Вве­дите па­рамет­ры пе­рек­ры­тия* – тол­щи­на пе­рек­ры­тия, ST, выс­туп над про­емом, SX**.
  * тре­бу­ет­ся толь­ко для ви­зу­али­зации
  ** вли­яет на ми­нималь­ную вы­соту про­хода (отоб­ра­жа­ет­ся на чер­те­жах и 3D)

• Шаг 10. Вве­дите па­рамет­ры стен* — тол­щи­на сте­ны, WT.
  * тре­бу­ет­ся толь­ко для ви­зу­али­зации

• Шаг 11. Вни­матель­но про­верь­те все зна­чения и вы­пол­ни­те рас­чет пря­мой лес­тни­цы, на­жав на кноп­ку «Рас­счи­тать» в он­лайн-каль­ку­лято­ре.

Смеж­ные нор­ма­тив­ные до­кумен­ты

• СП 64.13330.2017 «Де­ревян­ные конс­трук­ции»

• ГОСТ 23120-2016 «Лес­тни­цы мар­ше­вые, пло­щад­ки и ог­ражде­ния сталь­ные»

• ГОСТ 25772-2021 «Ог­ражде­ния ме­тал­ли­чес­кие лес­тниц, бал­ко­нов, крыш, лес­тнич­ных мар­шей и пло­щадок»

• ГОСТ 9818-2015 «Мар­ши и пло­щад­ки лес­тниц же­лезо­бетон­ные»

• ГОСТ 8717-2016 «Сту­пени бе­тон­ные и же­лезо­бетон­ные»

• СП 118.13330.2022 «Об­щес­твен­ные зда­ния и со­ору­жения»

• СП 55.13330.2016 «До­ма жи­лые од­ноквар­тирные»

• СП 54.13330.2016 «Зда­ния жи­лые мно­гок­вартир­ные»

• СП 112.13330.2011 «По­жар­ная бе­зопас­ность зда­ний и со­ору­жений»

• СП 20.13330.2016 «Наг­рузки и воз­дей­ствия»

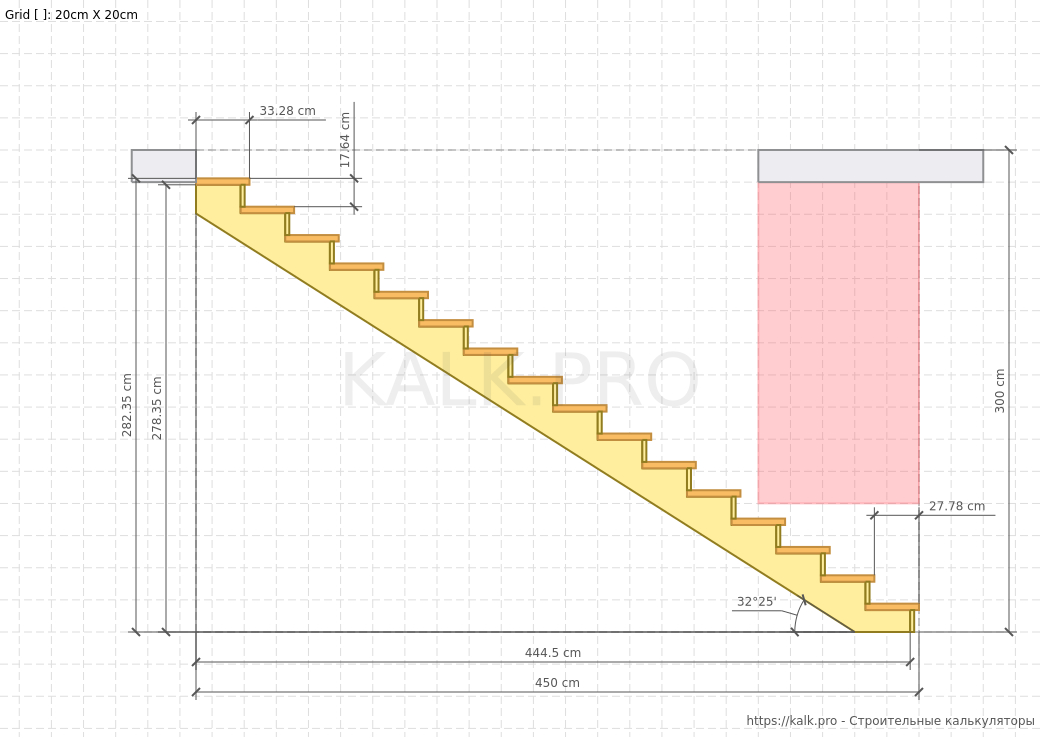

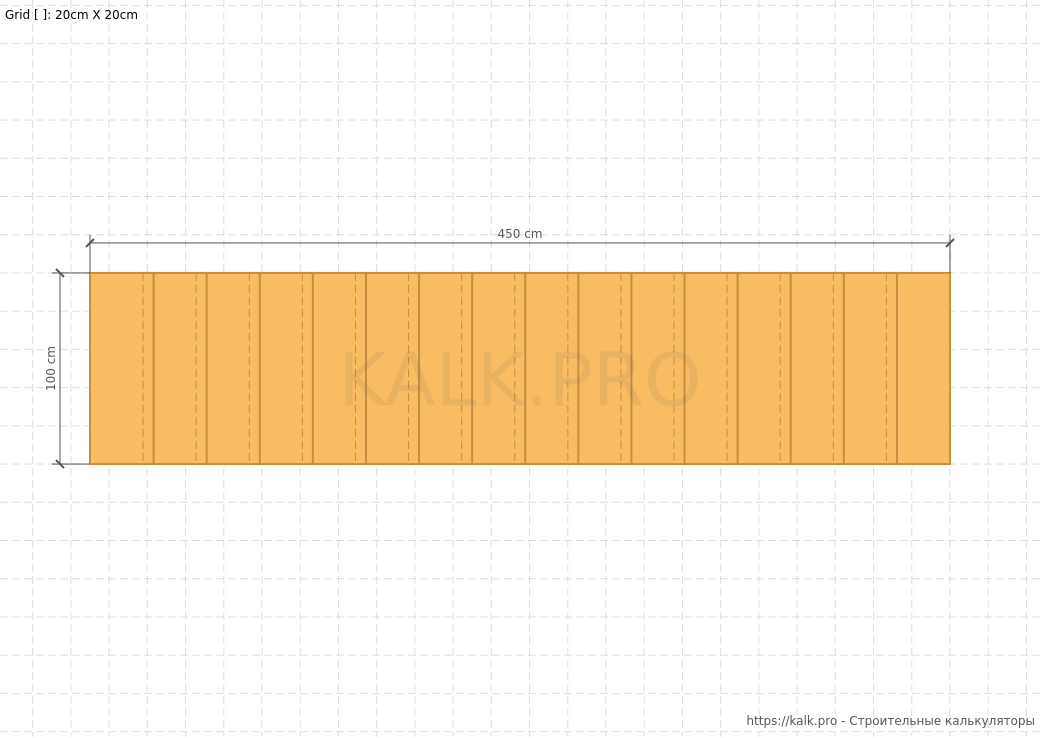

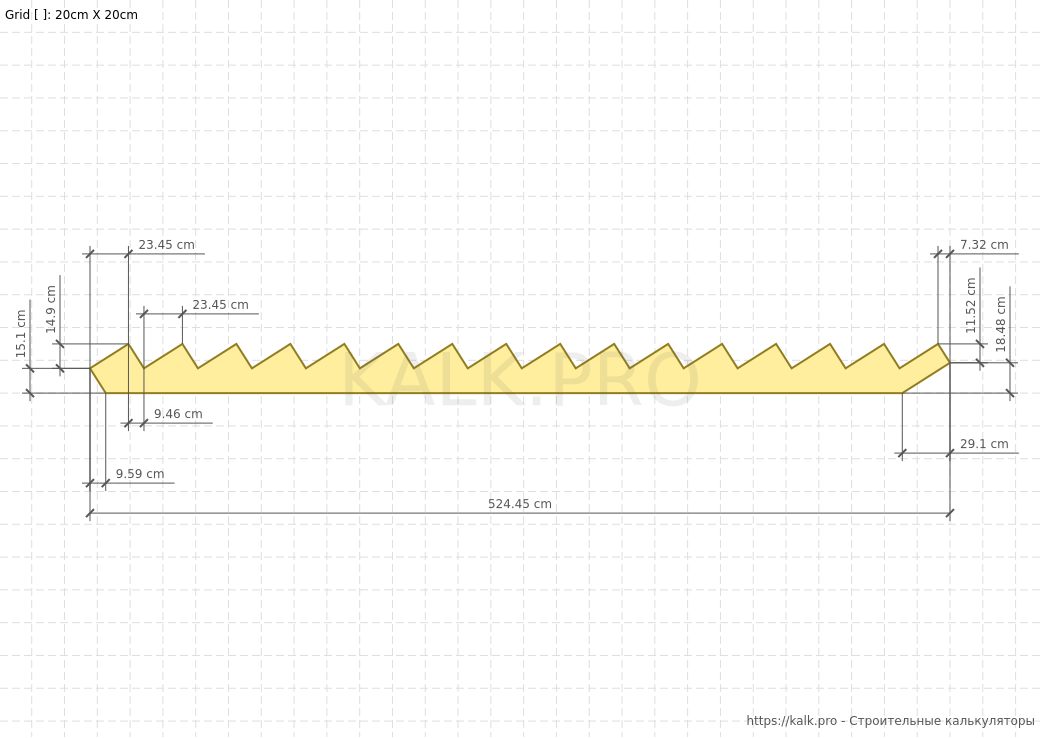

Чер­те­жи пря­мой лес­тни­цы
