Расчет прямой лестницы из бетона — онлайн-калькулятор с чертежами и 3D

Воспользуйтесь 3D-калькулятором прямой лестницы из бетона с чертежами и размерами бесплатно — выполните расчет и получите проект бетонной прямой лестницы онлайн.

Отображение
DU
CL
Тип лестницы
LF
RG
Размеры лестницы, проем
Y
X
Z
Ступени
QS
18
SP
Облицовка лестницы
FSW
FSE
FHT
Бетонный каркас
BTH
RED
12
RMP
50
RHD
RVD
Бетонная площадка на втором этаже
PTH
PLN
Плита перекрытия
SX
ST
Ограждение (балюстрада)
RH
BA
RT
RW
Стена
WT
Ошибка расчётаПожалуйста, проверьте правильность введённых данных
Калькулятор будет доступен после внесения изменений в соответствующие параметры.
Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.
Выберите проекцию:
Расстояние: 0
Результаты расчета
Лестница
  • Угол наклона: 33.78 °
  • Формула удобства (h + s): 46.78 см
  • Формула Блонделя (2h + s): 65.53 см
  • Высота ступени: 18.75 см
  • Ширина ступени: 29.53 см
  • Ширина проступи: 28.03 см
  • Количество ступеней: 20 шт
  • Ширина лестницы: 100 см
Материалы конструкции
Облицовка лестницы
  • Толщина ступеней: 1.5 см
  • Толщина подступенков: 1.5 см
Ступени
  • Ширина: 29.53 см
  • Длина: 100 см
  • Толщина: 1.5 см
  • Количество: 16 шт
  • Объем: 0.071 м³
Бетонный каркас
  • Площадь боковой поверхности: 1.201 м²
  • Объем бетона: 1.201 м³
  • Примерный вес: 3003.22 кг
Бетонная площадка на втором этаже
  • Ширина: 100 см
  • Длина: 20 см
  • Толщина: 18.5 см
  • Объем бетона: 0.037 м³
  • Примерный вес: 92.5 кг
Арматура
  • Длина (продольные пруты): 77.5108 м
  • Количество (продольные пруты): 14 шт
  • Длина (поперечные пруты): 25.2 м
  • Количество (поперечные пруты): 28 шт
  • Общая длина: 102.7108 м
Подступенки
  • Ширина: 17.25 см
  • Длина: 100 см
  • Толщина: 1.5 см
  • Количество: 16 шт
  • Объем: 0.041 м³
Ограждение (балюстрада)
  • Ширина поручня: 8 см
  • Толщина поручня: 4 см
  • Длина ограждения: 524.83 см
  • Объем: 0.017 м³
Балясины
  • Сторона сечения: 5 см
  • Длина: 86.86 см
  • Количество: 16 шт
  • Объем: 0.035 м³
Указанные «Размеры»
Отображение
  • Единицы измерения: см
  • Цвет чертежа: цветной
Тип лестницы
  • С поворотом налево:  selected
Размеры лестницы, проем
  • Высота проема от пола до пола: 300 см
  • Длина проема: 450 см
  • Ширина лестницы: 100 см
Ступени
  • Количество: 16 шт
  • Верхняя ступень ниже уровня 2-го этажа: 0 см
Облицовка лестницы
  • Толщина ступеней: 1.5 см
  • Выступ края ступени: 0 см
  • Толщина подступенков: 1.5 см
Бетонный каркас
  • Толщина: 15 см
  • Диаметр арматуры [мм]: 12 мм
  • Глубина заложения арматуры [мм]: 50 мм
  • Расстояние между продольными прутами (по горизонтали): 15 см
  • Расстояние между продольными прутами (по вертикали): 7 см
Бетонная площадка на втором этаже
  • Толщина: 18.5 см
  • Длина: 20 см
Плита перекрытия
  • Выступ над проемом: 100 см
  • Толщина: 20 см
Ограждение (балюстрада)
  • Высота ограждения: 90 см
  • Сторона сечения балясины: 5 см
  • Толщина поручня: 4 см
  • Ширина поручня: 8 см
Стена
  • Толщина: 20 см
Выберите способ сохранения
Добавить в закладки
Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.
Поделиться
Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.
Материалы

Как рассчитать прямую бетонную лестницу онлайн?

  • Шаг 1. Выберите единицы измерения, DU – мм, см, м, дюймы, футы.

  • Шаг 2. Выберите тип чертежей, CL – монохромные, цветные.

  • Шаг 3. Выберите тип лестницы – левосторонняя, LF*, правосторонняя, RG**.
    * с поворотом налево
    ** с поворотом направо

  • Шаг 4. Введите параметры лестницы, проема – высота проема, Y*, длина лестницы, X**, ширина лестницы, Z***.
    * от пола 1-го этажа до пола 2-го этажа
    * высота проема = высота лестницы (если верхняя ступень не ниже уровня 2-го этажа)
    ** длина лестницы = длина проема (если отсутствует выступ перекрытия)
    *** ширина лестницы = ширина проема

  • Шаг 5. Подберите параметры ступеней – количество ступеней, QS, толщина ступеней, FSW, выступ края ступеней, FSE.

  • Шаг 5.1. Выберите установить верхнюю ступень ниже уровня 2-ого этажа или оставить на уровне пола 2-го этажа, SP.

  • Шаг 6. Введите параметры подступенов — толщина подступенков, FHT.

  • Шаг 7. Введите параметры бетонного основания – толщина основания, BTH, диаметр арматуры, RED, глубина заложения арматуры, RMP*, расстояние между прутами продольной арматуры по горизонтали, RHD, расстояние между прутами продольной арматуры по вертикали, RVD.
    * минимальное расстояние от внешней границы бетонного основания до арматуры

  • Шаг 8. Введите параметры бетонной площадки – толщина, PTH, длина, PLN.

  • Шаг 9. Введите параметры ограждения – сечение балясины, BA, высота ограждения, RH*, толщина поручня, RT, ширина поручня, RW.
    * высота ограждения = высота балясины + толщина поручня

  • Шаг 10. Введите параметры перекрытия* – толщина перекрытия, ST, выступ над проемом, SX**.
    * требуется только для визуализации
    ** влияет на минимальную высоту прохода (отображается на чертежах и 3D)

  • Шаг 11. Введите параметры стен* — толщина стены, WT.
    * требуется только для визуализации

  • Шаг 12. Внимательно проверьте все значения и выполните расчет прямой бетонной лестницы, нажав на кнопку «Рассчитать» в онлайн-калькуляторе.



Смежные нормативные документы

  • ГОСТ 9818-2015 «Марши и площадки лестниц железобетонные»

  • ГОСТ 8717-2016 «Ступени бетонные и железобетонные»

  • СП 118.13330.2022 «Общественные здания и сооружения»
  • СП 20.13330.2016 «Нагрузки и воздействия»
  • СП 112.13330.2011 «Пожарная безопасность зданий и сооружений»



Если вы хотите получить больше информации по проектированию, перейдите на основную страницу раздела «Расчет лестницы».

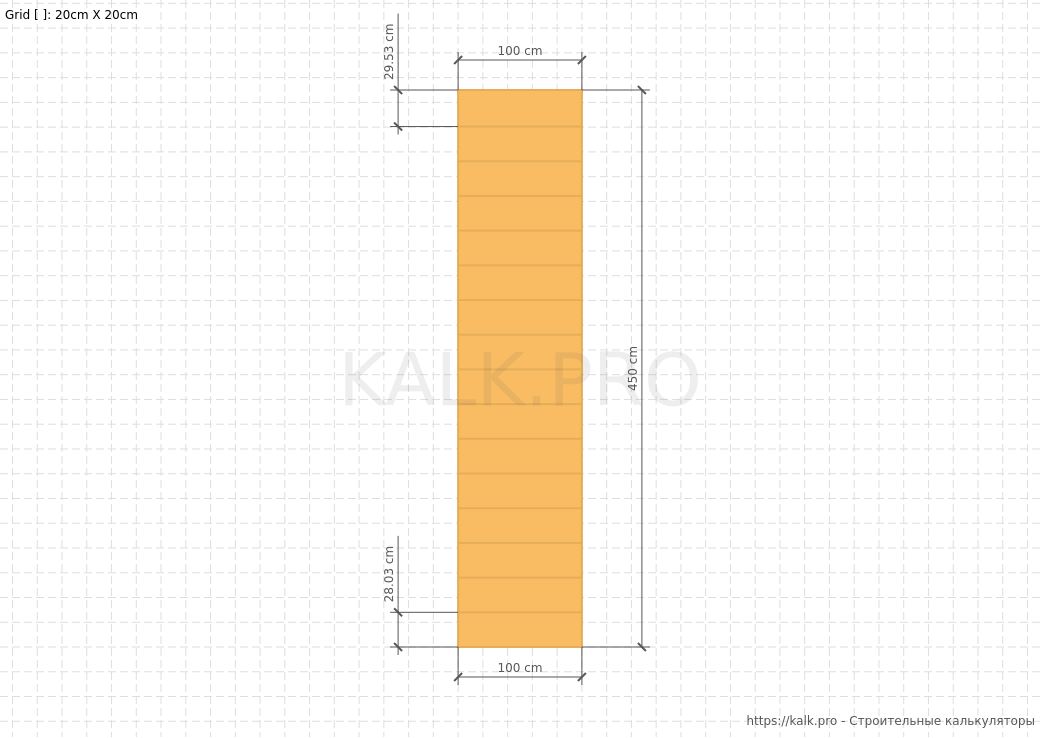

Чертежи прямой лестницы из бетона

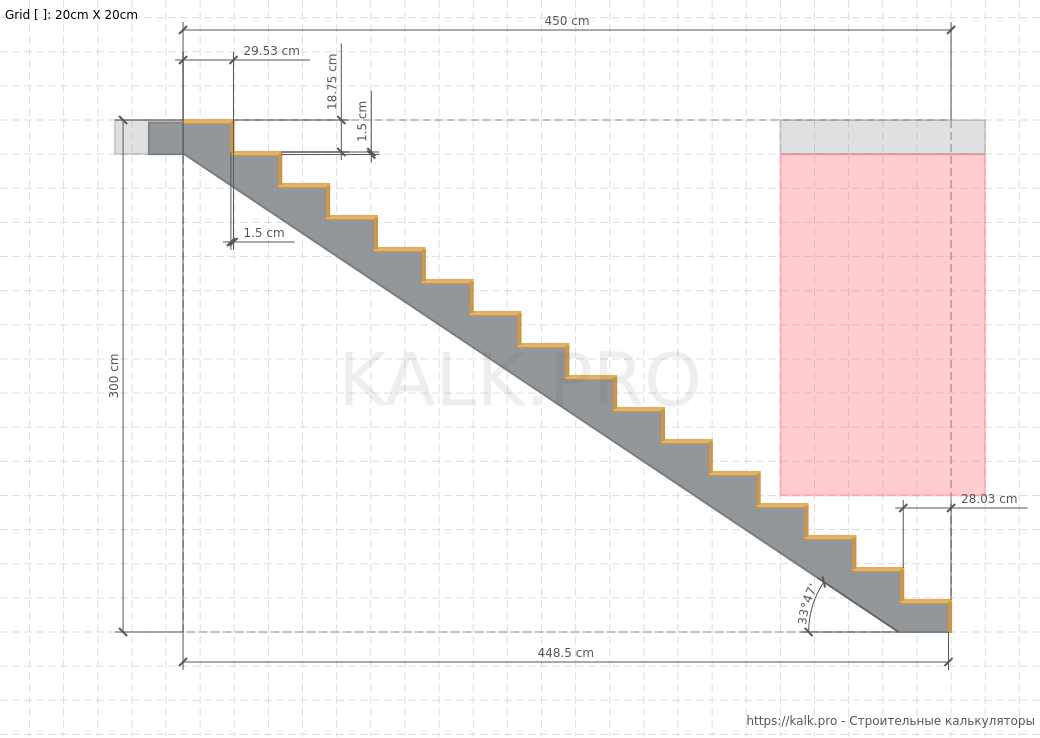

Чертеж прямой лестницы из бетона

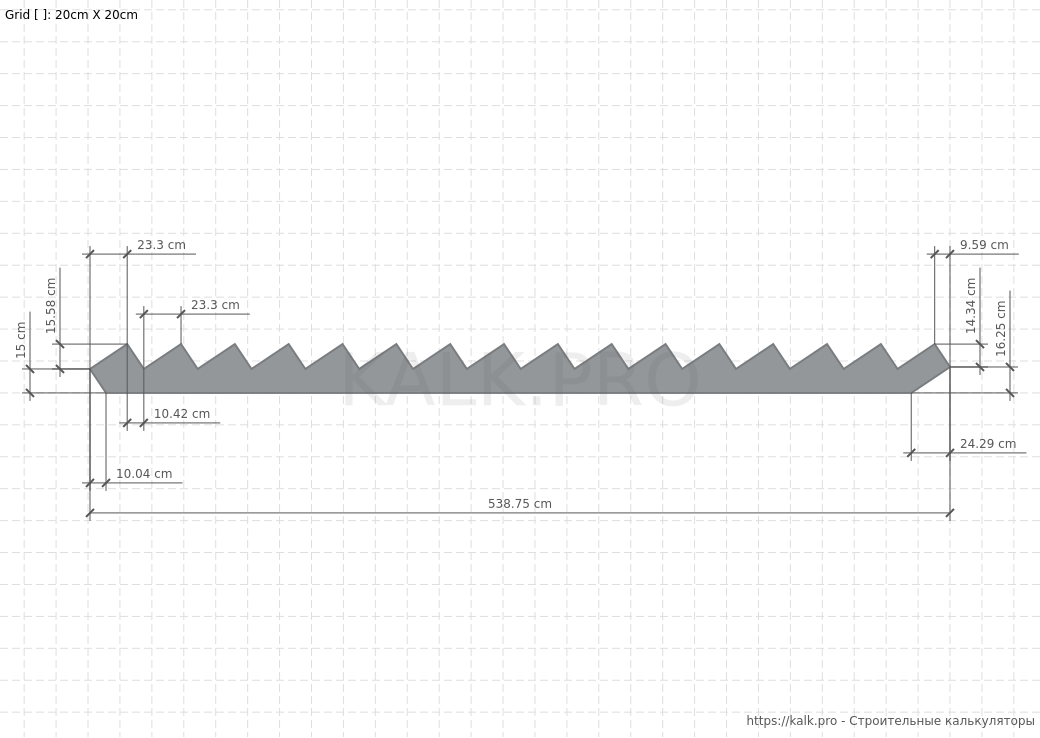

Чертеж прямой лестницы из бетона

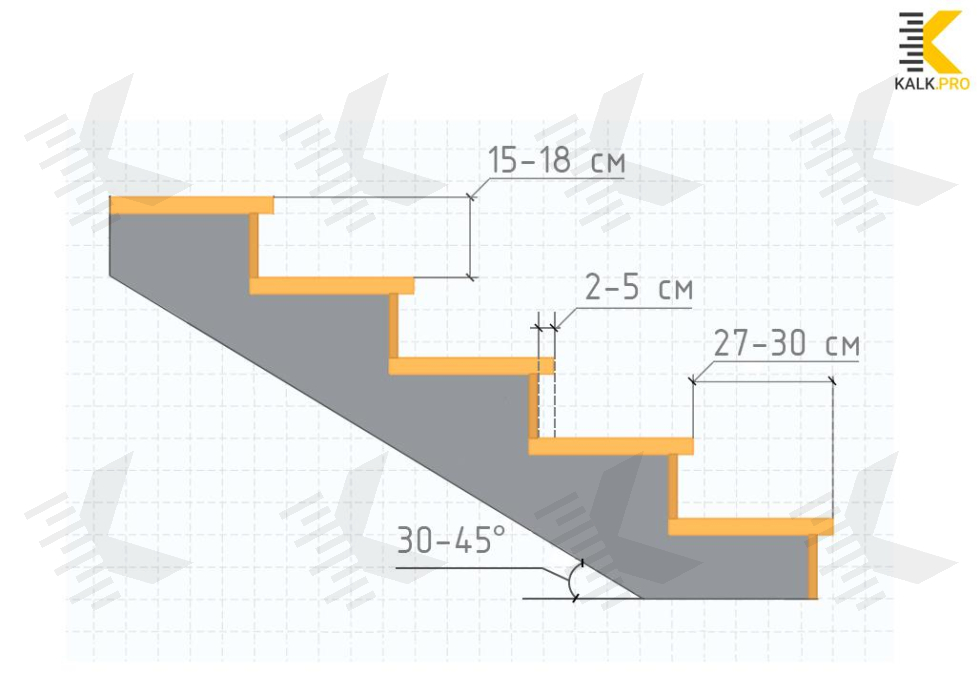

Размеры ступеней прямой лестницы из бетона
