Расчет прямой лестницы из металла — онлайн-калькулятор с чертежами и 3D

Воспользуйтесь 3D-калькулятором прямой лестницы из металла с чертежами и размерами бесплатно — выполните расчет и получите проект металлической прямой лестницы онлайн.

Все калькуляторы
Нажмите на вкладку, чтобы выбрать вид лестницы и подходящую конфигурацию
Отображение
DU
CL
Тип лестницы
LF
RG
Размеры лестницы, проем
Y
X
Z
Ступени
QS
18
SW
SF
SO
SP
Косоуры
STH
STW
Перемычки косоуров
BTH
BTW
BAD
Подступенки
H
HT
AS
Плита перекрытия
SX
ST
SFX
Ограждение (балюстрада)
RH
BA
RT
RW
Стена
ST
Ошибка расчётаПожалуйста, проверьте правильность введённых данных
Калькулятор будет доступен после внесения изменений в соответствующие параметры.
Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.
Выберите проекцию:
Расстояние: 0
Результаты расчета
Лестница
  • Угол наклона: 32.38 °
  • Формула удобства (h + s): 45.47 см
  • Формула Блонделя (2h + s): 63.12 см
  • Высота ступени: 17.65 см
  • Ширина ступени: 32.63 см
  • Ширина проступи: 27.82 см
  • Количество ступеней: 16 шт
  • Ширина лестницы: 100 см
Материалы конструкции
Косоуры
  • Высота трубы: 6 см
  • Ширина трубы: 4 см
  • Общая длина: 1815.11 см
  • Общее количество элементов: 64 шт
Перемычки косоуров
  • Высота трубы: 4 см
  • Ширина трубы: 4 см
  • Длина перемычки: 92 см
  • Количество перемычек: 16 шт
  • Общая длина: 1472 см
Ступени
  • Ширина: 32.63 см
  • Длина: 100 см
  • Толщина: 4 см
  • Количество: 16 шт
  • Объем: 0.209 м³

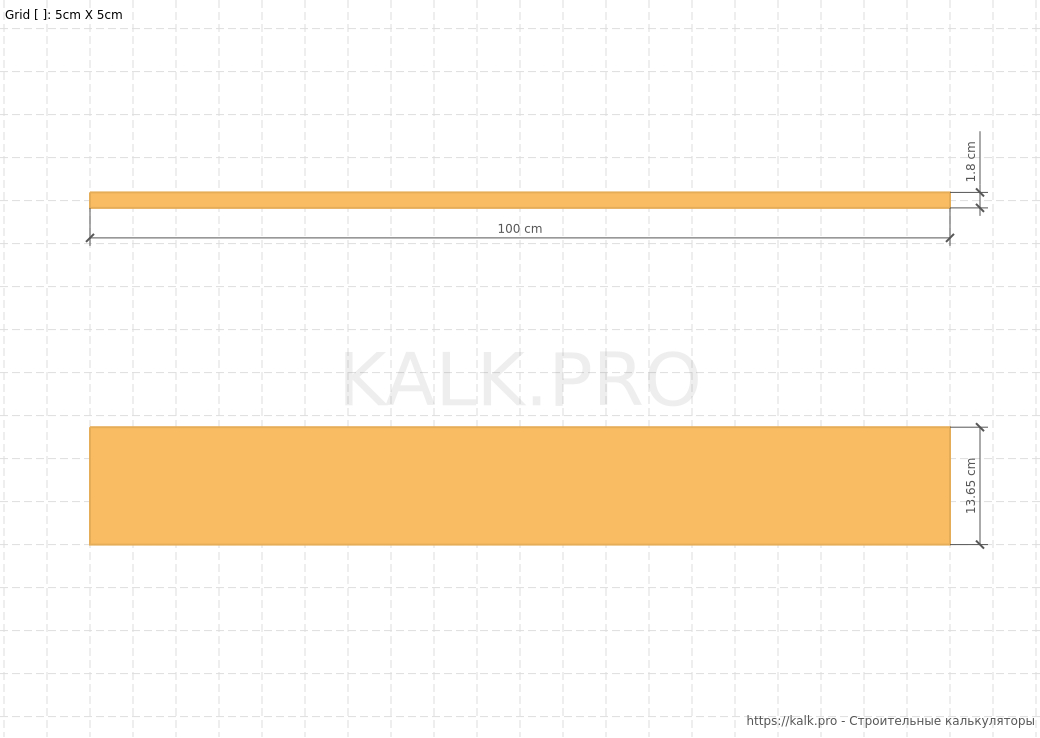

Подступенки
  • Ширина: 13.65 см
  • Длина: 100 см
  • Толщина: 1.8 см
  • Количество: 16 шт
  • Объем: 0.039 м³
Ограждение (балюстрада)
  • Ширина поручня: 8 см
  • Толщина поручня: 4 см
  • Длина ограждения: 543.78 см
  • Объем: 0.017 м³
Балясины
  • Сторона сечения: 5 см
  • Длина: 86.85 см
  • Количество: 17 шт
  • Объем: 0.037 м³
Указанные «Размеры»
Отображение
  • Единицы измерения: см
  • Цвет чертежа: цветной
Тип лестницы
  • С поворотом налево:  selected
Размеры лестницы, проем
  • Высота проема от пола до пола: 300 см
  • Длина проема: 450 см
  • Ширина лестницы: 100 см
Ступени
  • Количество: 16 шт
  • Толщина: 4 см
  • Выступ края ступени (спереди): 3 см
  • Выступ края ступени (сбоку): 3 см
  • Верхняя ступень ниже уровня 2-го этажа: 1 см
Косоуры
  • Высота трубы: 6 см
  • Ширина трубы: 4 см
Перемычки косоуров
  • Высота трубы: 4 см
  • Ширина трубы: 4 см
Подступенки
  • Толщина: 1.8 см
  • Подступенки за ступенью: 0 см
Плита перекрытия
  • Выступ над проемом: 100 см
  • Толщина: 20 см
  • Добавить крепление к перекрытию: 0 см
Ограждение (балюстрада)
  • Высота ограждения: 90 см
  • Сторона сечения балясины: 5 см
  • Толщина поручня: 4 см
  • Ширина поручня: 8 см
Стена
  • Толщина: 20 см
Выберите способ сохранения
Добавить в закладки
Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.
Поделиться
Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.
Отзывы о калькуляторе
Материалы

Как рассчитать прямую металлическую лестницу на ломаных косоурах (зиг-заг)?

  • Шаг 1. Выберите единицы измерения, DU – мм, см, м, дюймы, футы.
  • Шаг 2. Выберите тип чертежей, CL – монохромные, цветные.
  • Шаг 3. Выберите тип лестницы – левосторонняя, LF*, правосторонняя, RG**.
    * с поворотом налево
    ** с поворотом направо
  • Шаг 4. Введите параметры лестницы, проема – высота проема, Y*, длина лестницы, X**, ширина лестницы, Z***.
    * от пола 1-го этажа до пола 2-го этажа
    * высота проема = высота лестницы (если верхняя ступень не ниже уровня 2-го этажа)
    ** длина лестницы = длина проема (если отсутствует выступ перекрытия)
    *** ширина лестницы = ширина проема
  • Шаг 5. Подберите параметры ступеней – количество ступеней, QS, толщина ступеней, SW, выступ края ступеней, SF.
  • Шаг 5.1. Выберите установить верхнюю ступень ниже уровня 2-ого этажа или оставить на уровне пола 2-го этажа, SP.
  • Шаг 6. Выберите установить подступенки или нет, H.
  • Шаг 6.1. Введите параметры подступенов — толщина подступенков, HT.
  • Шаг 6.2. Выберите установить подступенки за ступенью или нет, AS.
  • Шаг 7. Введите параметры косоуров – высота сечения трубы, STH, ширина сечения трубы, STW.
  • Шаг 8. Введите параметры перемычек косоуров – высота сечения трубы, BTH, ширина сечения трубы, BTW.
  • Шаг 8.1. Выберите установить дополнительные перемычки или нет, BAD.
  • Шаг 9. Введите параметры ограждения – сечение балясины, BA, высота ограждения, RH, толщина поручня, RT, ширина поручня, RW.
  • Шаг 10. Введите параметры перекрытия* – толщина перекрытия, ST, выступ над проемом, SX.
    * требуется только для визуализации
  • Шаг 10.1. Выберите добавить крепление к перекрытию или нет, SFX.
  • Шаг 11. Введите параметры стен* — толщина стены, ST.
    * требуется только для визуализации
  • Шаг 12. Внимательно проверьте все значения и выполните расчет прямой лестницы на ломаных косоурах, нажав на кнопку «Рассчитать».

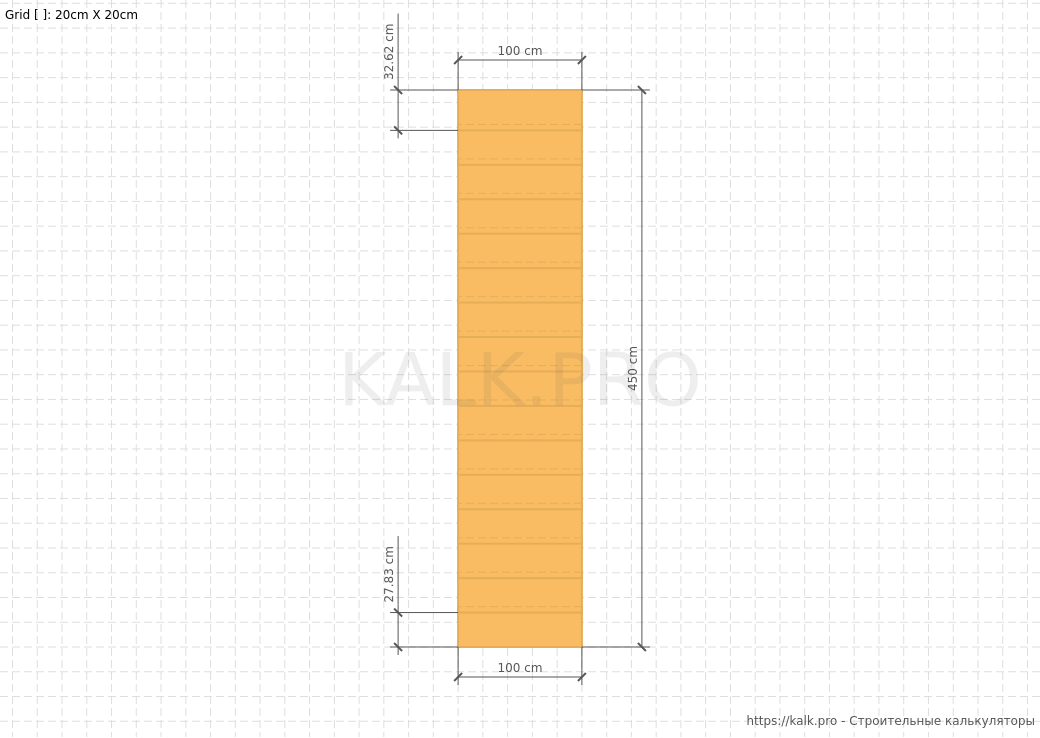

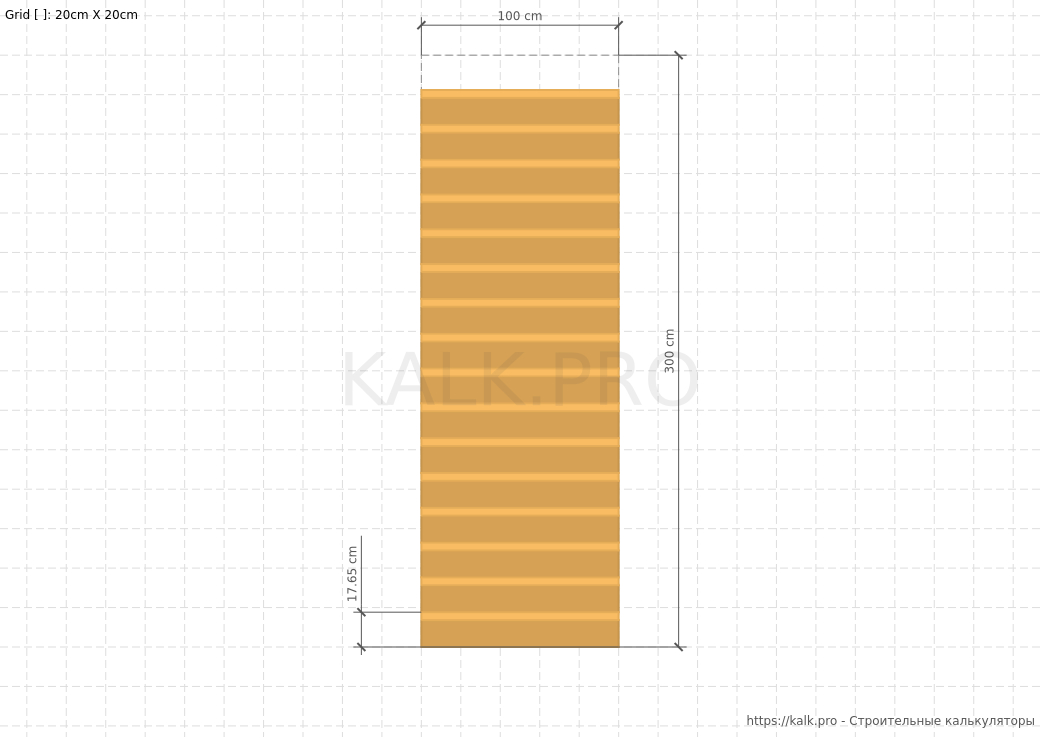

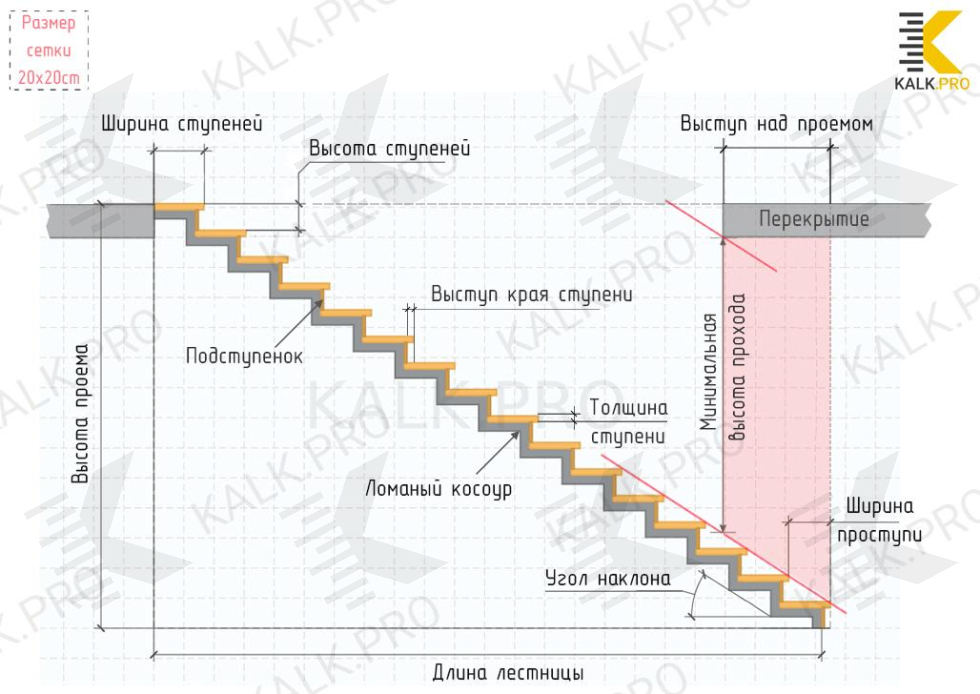

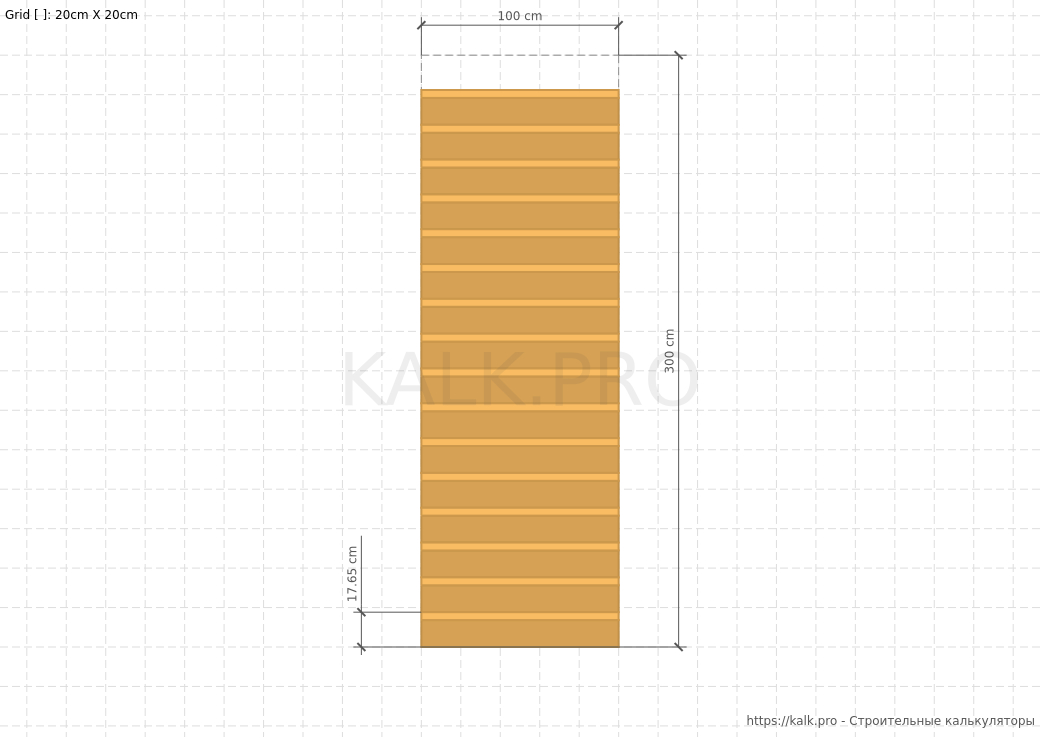

Чертежи прямой лестницы из металла

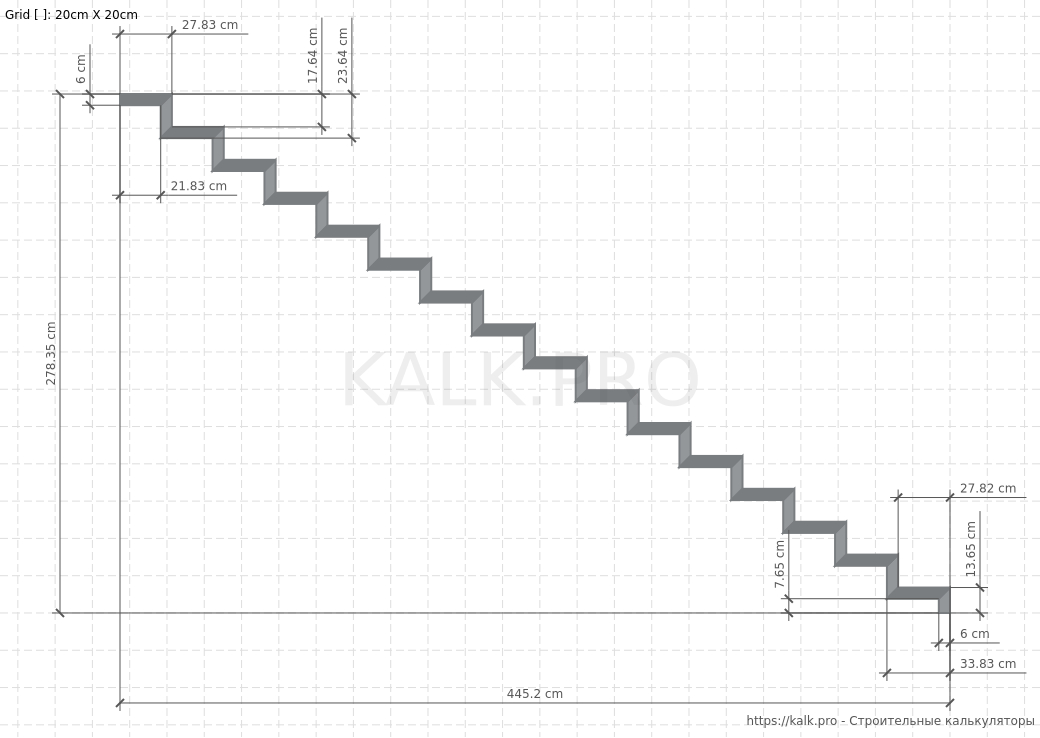

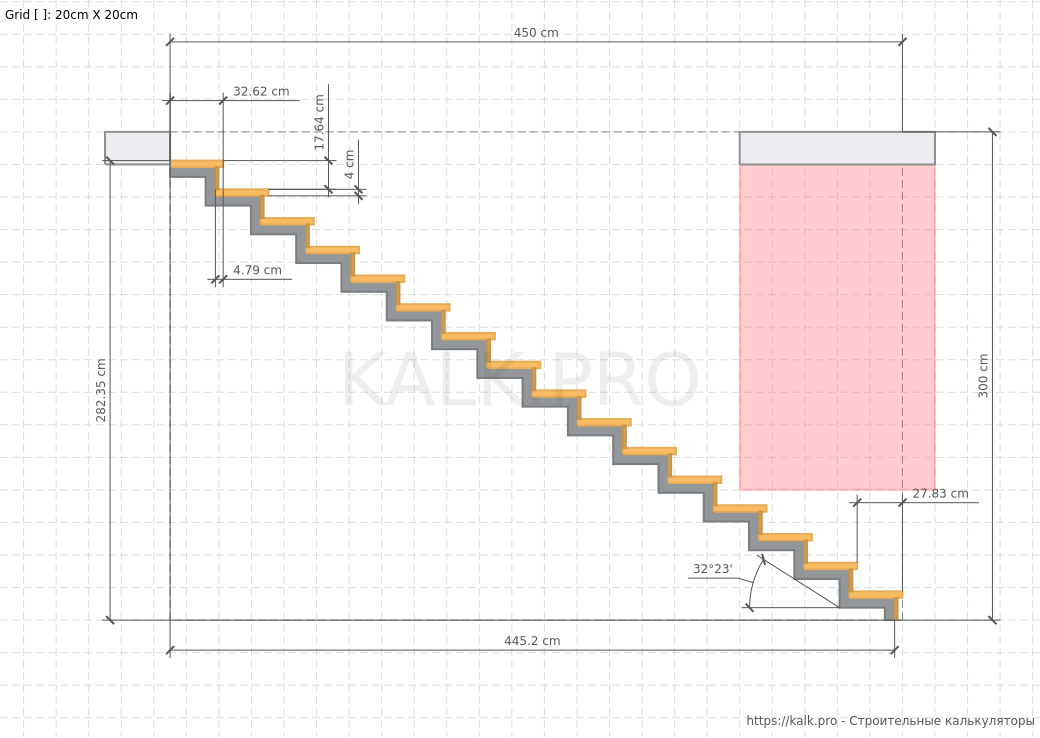

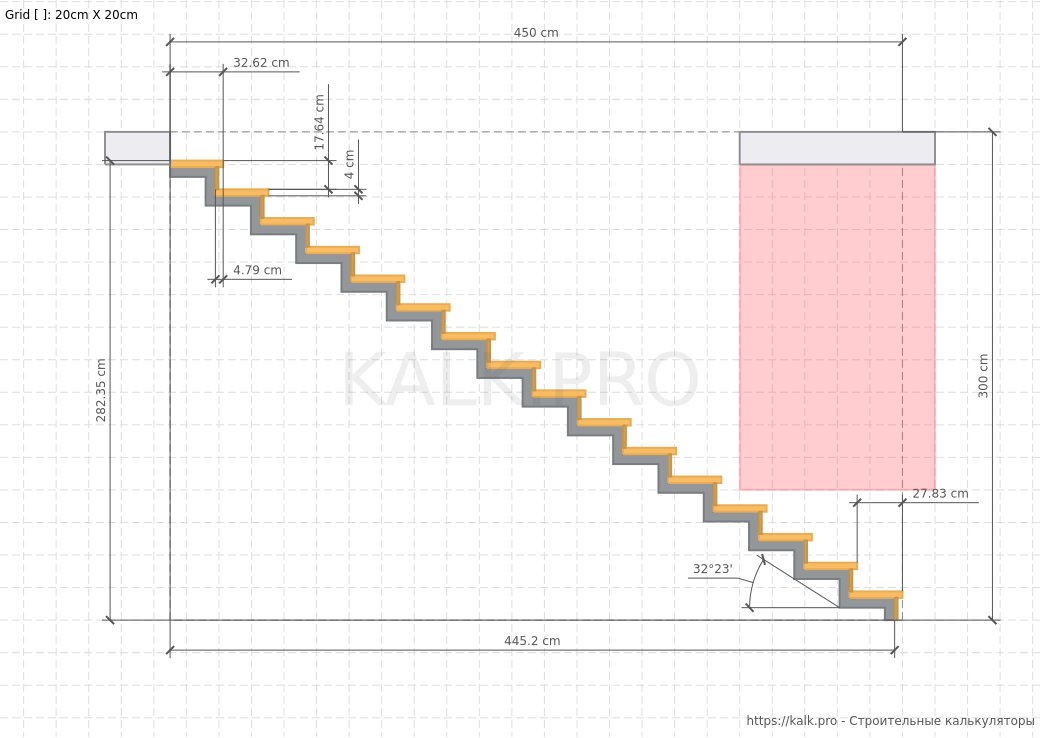

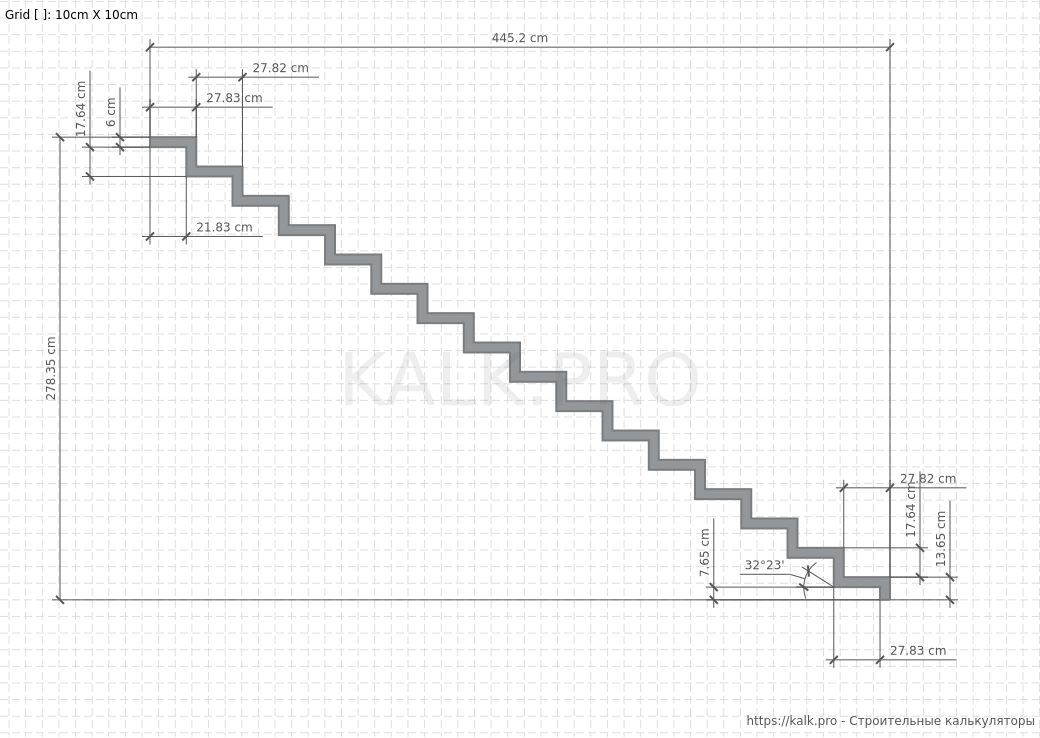

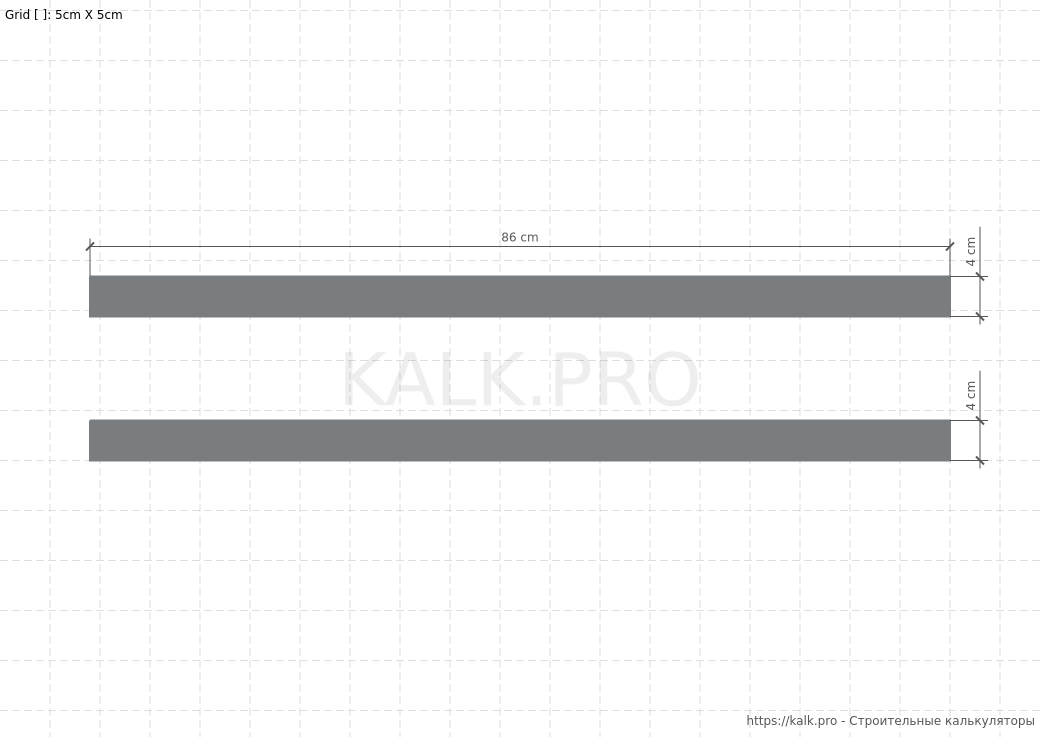

Чертеж прямой металлической лестницы на ломаных косоурах

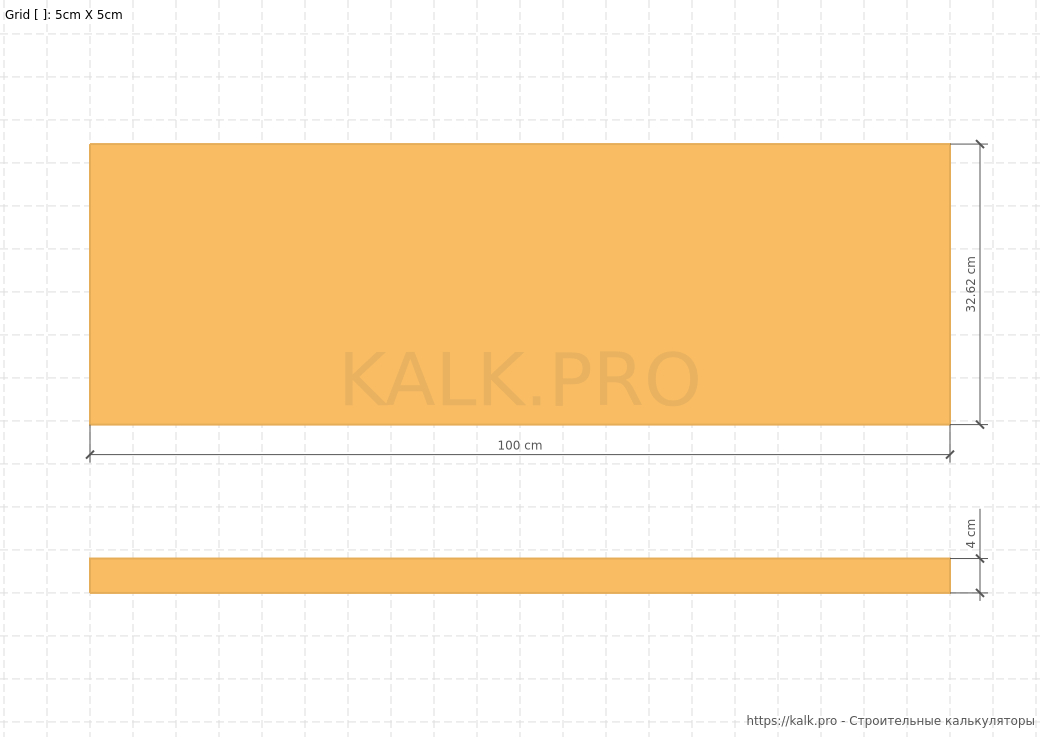

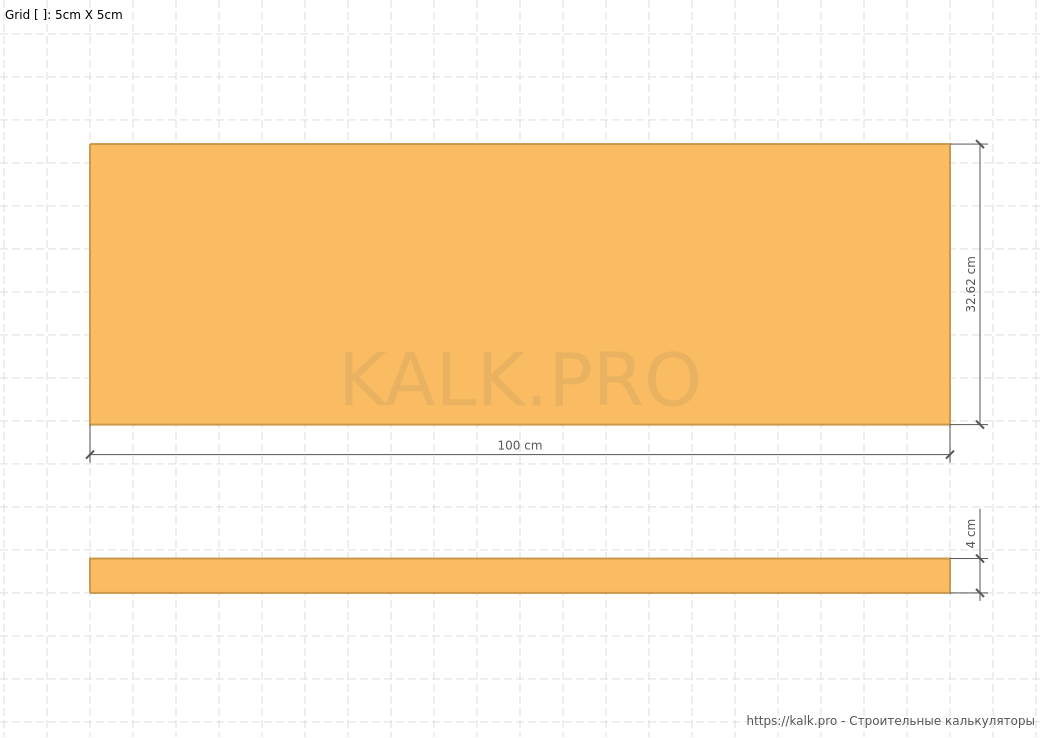

Размеры ступеней металлической лестницы
