Лестница прямая
Лестница прямая на косоурах

Калькулятор будет доступен после внесения изменений в соответствующие параметры.

Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.

Переключить интерфейс

newold

Отображение

Единицы измерения:

Цвет чертежа:

Тип лестницы

С поворотом налево

С поворотом направо

Размеры лестницы, проем

Высота проема от пола до пола:

Длина проема:

Ширина лестницы:

Ступени

Количество:

Толщина:

Выступ края ступени (спереди):

Выступ края ступени (слева сбоку):

SOL

Выступ края ступени (справа сбоку):

SOR

Верхняя ступень ниже уровня 2-го этажа

Косоуры

Толщина:

Ширина:

Подступенки

Устанавливать

Толщина:

Подступенки за ступенью

Облицовка торца перекрытия (закончить подступенком)

Перекрытие

Выступ над проемом:

Толщина:

Ограждение (балюстрада)

Высота ограждения:

Сторона сечения балясины:

Толщина поручня:

Ширина поручня:

Стены

Толщина:

sys

CALCID:

CALCID

Лестница от Kalk.Pro для самостоятельной сборки 81 552 руб.

Комплект из сосны: опоры, ступени, перила, балясины, крепления, инструкция.
Размеры по проему из расчета. Изготовление 14 дней. Доставка по РФ. Гарантия.
Узнать подробнее

Переключить интерфейс

newold

Выберите проекцию:

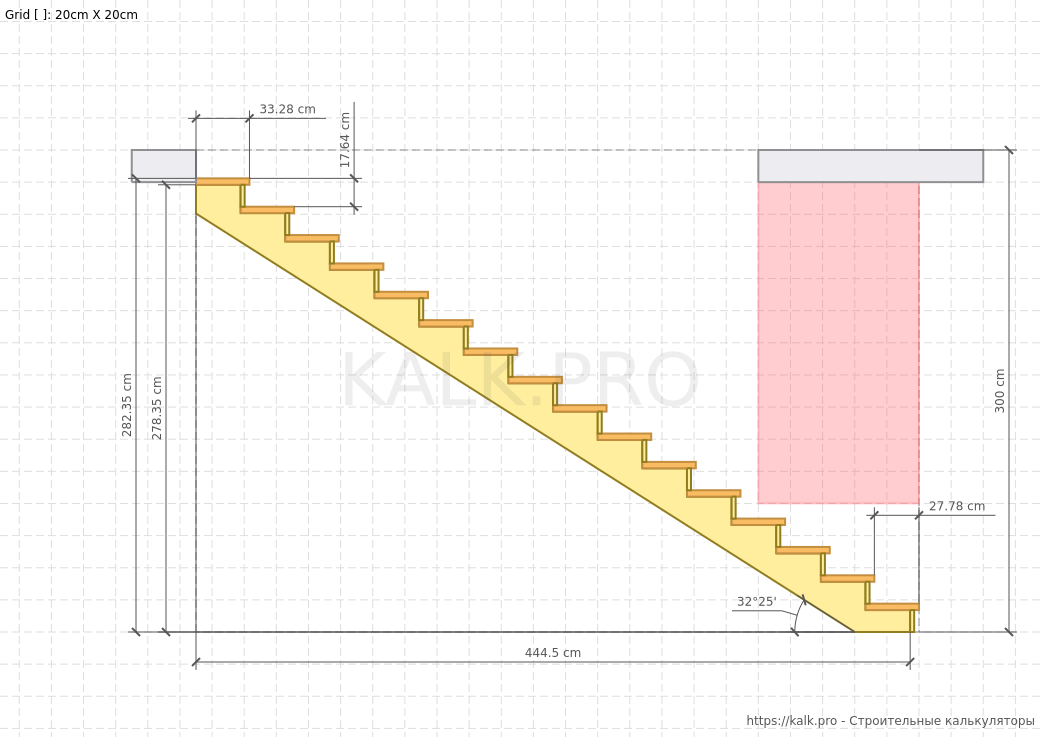

Чертеж лестницы (вид сбоку)

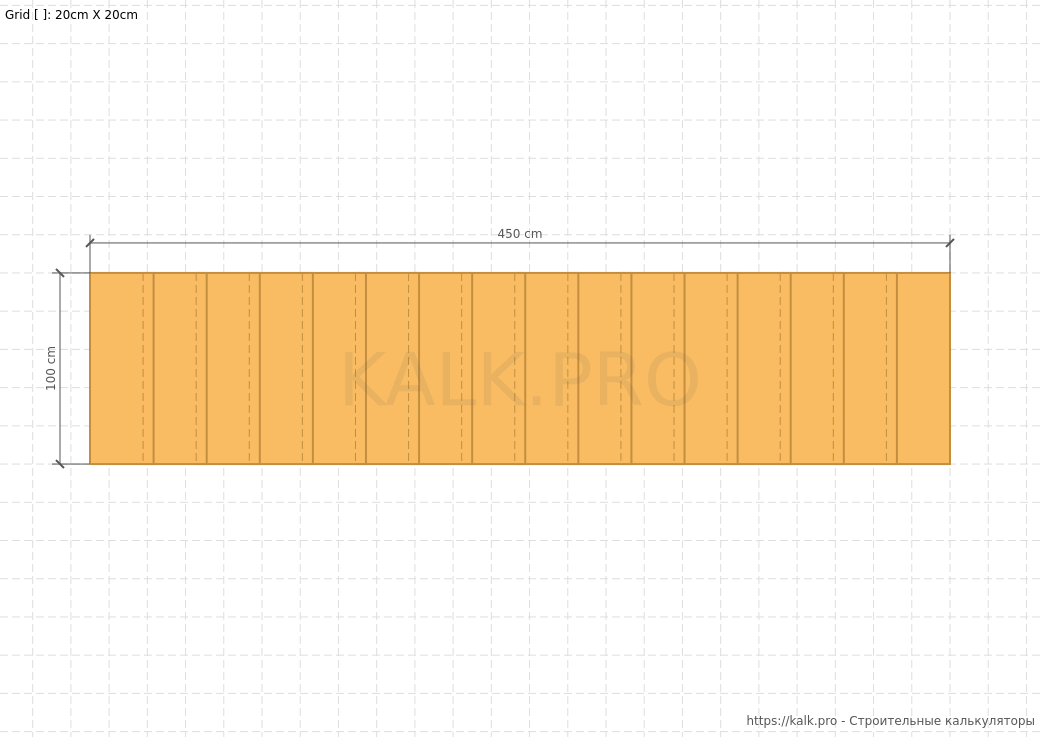

Чертеж лестницы (вид сверху)

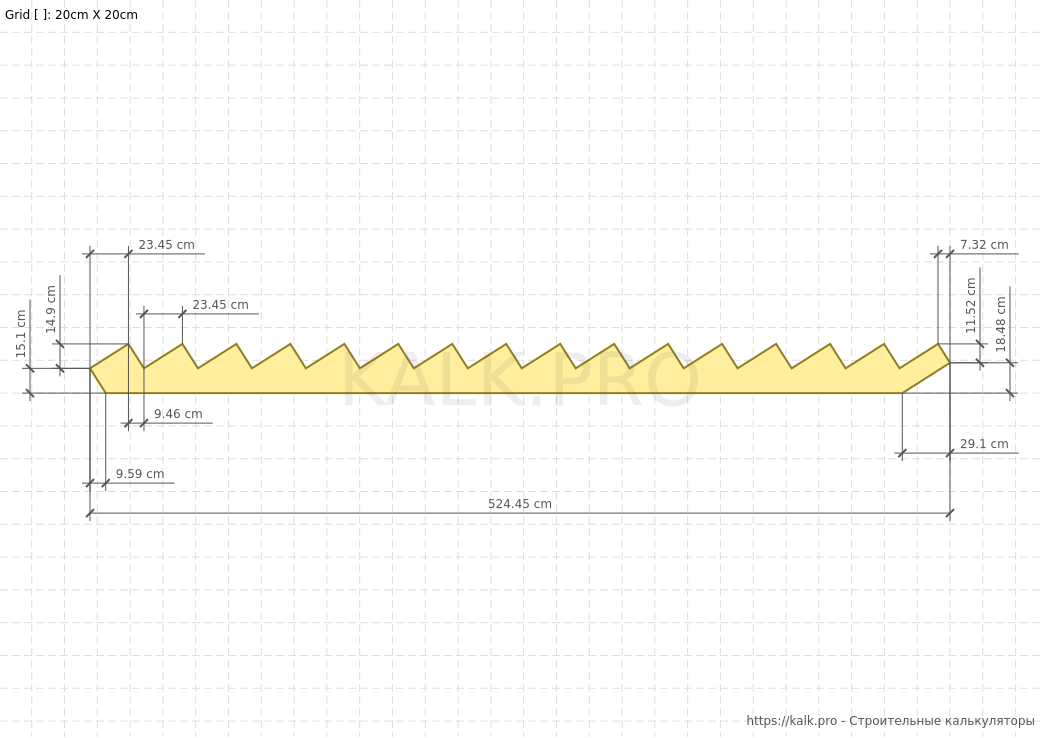

Косоур (шаблон)

Лестница от Kalk.Pro для самостоятельной сборки 81 552 руб.

Переключить интерфейс

newold

Расстояние: 0

Лестница от Kalk.Pro для самостоятельной сборки 81 552 руб.

Результаты расчета

Размеры лестницы, проем

Угол наклона: 32.42 °
Формула удобства (h + s): 45.43 см
Формула Блонделя (2h + s): 63.08 см
Высота ступени: 17.65 см
Ширина ступени: 33.28 см
Ширина проступи: 27.78 см
Количество ступеней: 16 шт
Ширина марша лестницы: 100 см
Минимальная ширина косоура: 15.1 см

Материалы конструкции

Косоуры

Ширина: 30 см
Длина: 524.45 см
Толщина: 4 см
Количество: 2 шт
Объем: 0.126 м³

Ступени

Ширина: 33.28 см
Длина: 100 см
Толщина: 4 см
Количество: 16 шт
Объем: 0.213 м³

Подступенки

Ширина: 13.65 см
Длина: 100 см
Толщина: 2.5 см
Количество: 16 шт
Объем: 0.055 м³

Ограждение (балюстрада)

Ширина поручня: 8 см
Толщина поручня: 4 см
Длина ограждения: 542.76 см
Объем: 0.017 м³

Балясины

Сторона сечения: 5 см
Длина: 86.85 см
Количество: 17 шт
Объем: 0.037 м³

Указанные «Размеры»

Отображение

Единицы измерения: см
Цвет чертежа: цветной

Размеры лестницы, проем

Высота проема от пола до пола: 300 см
Длина проема: 450 см
Ширина лестницы: 100 см

Ступени

Количество: 16 шт
Толщина: 4 см
Выступ края ступени (спереди): 3 см
Выступ края ступени (слева сбоку): 3 см
Выступ края ступени (справа сбоку): 3 см

Косоуры

Толщина: 4 см
Ширина: 30 см

Подступенки

Толщина: 2.5 см
Подступенки за ступенью: 0 см
Облицовка торца перекрытия (закончить подступенком): 0 см

Перекрытие

Выступ над проемом: 100 см
Толщина: 20 см

Ограждение (балюстрада)

Высота ограждения: 90 см
Сторона сечения балясины: 5 см
Толщина поручня: 4 см
Ширина поручня: 8 см

Стены

Толщина: 20 см

Добавить в закладки

Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.

Сканировать QR-код

Получить ссылку на расчет с параметрами через сканирование QR-кода

2 фотографии

27 августа 2022

Проект #72. Лестница прямая

2 фотографии

20 июня 2022

Проект #68. Лестница прямая

6 фотографий

27 декабря 2020

Проект #55. Лестница прямая

Посмотреть отзывы

Оставить отзыв

Как рассчитать прямую лестницу на косоурах онлайн?

Шаг 1. Выберите единицы измерения, DU – мм, см, м, дюймы, футы.
Шаг 2. Выберите тип чертежей, CL – монохромные, цветные.
Шаг 3. Выберите тип лестницы – левосторонняя, LF*, правосторонняя, RG**.
* с поворотом налево
** с поворотом направо
Шаг 4. Введите параметры лестницы, проема – высота проема, Y*, длина лестницы, X**, ширина лестницы, Z***.
* от пола 1-го этажа до пола 2-го этажа
* высота проема = высота лестницы (если верхняя ступень не ниже уровня 2-го этажа)
** длина лестницы = длина проема (если отсутствует выступ перекрытия)
*** ширина лестницы = ширина проема
Шаг 5. Подберите параметры ступеней – количество ступеней, QS, толщина ступеней, SW, выступ края ступеней (спереди), SF*, выступ края ступени (сбоку), SO*.
* выступ края ступени = свес ступени
Шаг 5.1. Выберите установить верхнюю ступень ниже уровня 2-ого этажа или оставить на уровне пола 2-го этажа, SP.
Шаг 6. Выберите установить подступенки или нет, H.
Шаг 6.1. Введите параметры подступенов — толщина подступенков, HT.
Шаг 6.2. Выберите установить подступенки за ступенью или нет, AS*.
* если активно, ширина ступени уменьшается на толщину подступенка
Шаг 7. Введите параметры косоуров – толщина косоура, T, ширина косоура, WI.
Шаг 8. Введите параметры ограждения – сечение балясины, BA, высота ограждения, RH*, толщина поручня, RT, ширина поручня, RW.
* высота ограждения = высота балясины + толщина поручня
Шаг 9. Введите параметры перекрытия* – толщина перекрытия, ST, выступ над проемом, SX**.
* требуется только для визуализации
** влияет на минимальную высоту прохода (отображается на чертежах и 3D)
Шаг 10. Введите параметры стен* — толщина стены, WT.
* требуется только для визуализации
Шаг 11. Внимательно проверьте все значения и выполните расчет прямой лестницы на косоурах, нажав на кнопку «Рассчитать» в онлайн-калькуляторе.
