Расчет прямой лестницы на тетиве — онлайн-калькулятор с чертежами и 3D

Воспользуйтесь 3D-калькулятором прямой лестницы на тетиве с чертежами и размерами бесплатно — выполните расчет и получите проект прямой лестницы на тетивах онлайн.

Все калькуляторы
Нажмите на вкладку, чтобы выбрать вид лестницы и подходящую конфигурацию
Отображение
DU
CL
Тип лестницы
LF
RG
Размеры лестницы, проем
Y
X
Z
Ступени
QS
18
SW
SF
SP
Тетива
T
HE
FWR
BWR
Подступенки
H
HT
Плита перекрытия
SX
ST
Ограждение (балюстрада)
RH
BA
RT
RW
Стена
ST
Ошибка расчётаПожалуйста, проверьте правильность введённых данных
Калькулятор будет доступен после внесения изменений в соответствующие параметры.
Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.
Выберите проекцию:
Расстояние: 0
Результаты расчета
Лестница
  • Угол наклона: 32.69 °
  • Формула удобства (h + s): 45.15 см
  • Формула Блонделя (2h + s): 62.79 см
  • Высота ступени: 17.65 см
  • Ширина ступени: 33.3 см
  • Ширина проступи: 27.5 см
  • Количество ступеней: 16 шт
  • Ширина лестницы: 100 см
  • Минимальная ширина косоура: 30.38 см
Материалы конструкции
Тетива
  • Ширина: 31.35 см
  • Длина: 540.75 см
  • Толщина: 6 см
  • Количество: 2 шт
  • Объем: 0.203 м³

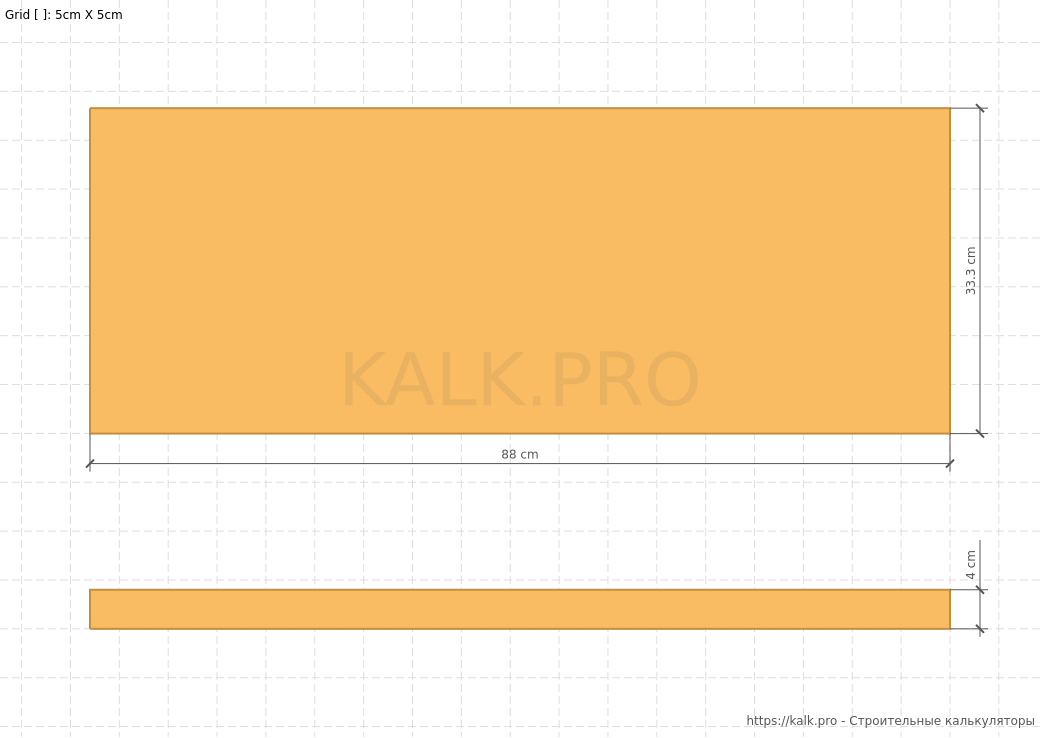

Ступени
  • Ширина: 33.3 см
  • Длина: 88 см
  • Толщина: 4 см
  • Количество: 16 шт
  • Объем: 0.188 м³

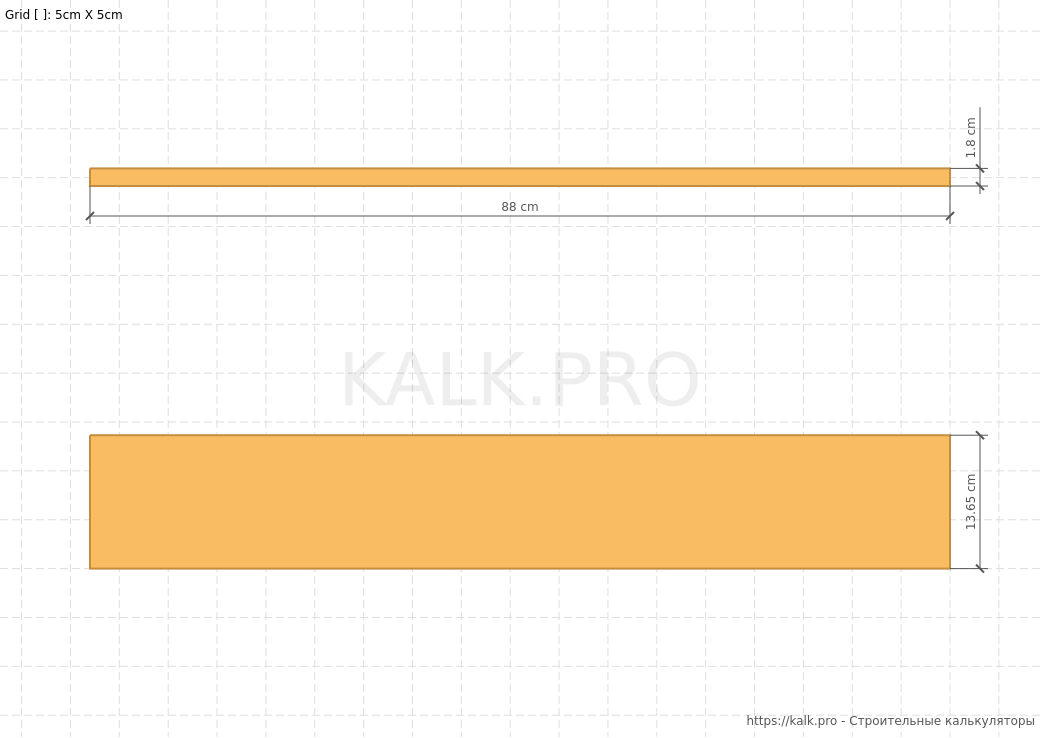

Подступенки
  • Ширина: 13.65 см
  • Длина: 88 см
  • Толщина: 1.8 см
  • Количество: 16 шт
  • Объем: 0.035 м³
Ограждение (балюстрада)
  • Ширина поручня: 8 см
  • Толщина поручня: 4 см
  • Длина ограждения: 538.67 см
  • Объем: 0.017 м³
Балясины
  • Сторона сечения: 5 см
  • Длина: 86.85 см
  • Количество: 17 шт
  • Объем: 0.037 м³
Указанные «Размеры»
Тип лестницы
  • С поворотом налево:  selected
Размеры лестницы, проем
  • Высота проема от пола до пола: 300 см
  • Длина проема: 450 см
  • Ширина лестницы: 100 см
Ступени
  • Количество: 16 шт
  • Толщина: 4 см
  • Выступ края ступени: 4 см
Тетива
  • Толщина: 6 см
Подступенки
  • Толщина: 1.8 см
Плита перекрытия
  • Выступ над проемом: 100 см
  • Толщина: 20 см
Ограждение (балюстрада)
  • Высота ограждения: 90 см
  • Сторона сечения балясины: 5 см
  • Толщина поручня: 4 см
  • Ширина поручня: 8 см
Стена
  • Толщина: 20 см
Выберите способ сохранения
Добавить в закладки
Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.
Поделиться
Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.
Отзывы о калькуляторе
Материалы

Как рассчитать прямую лестницу на тетивах?

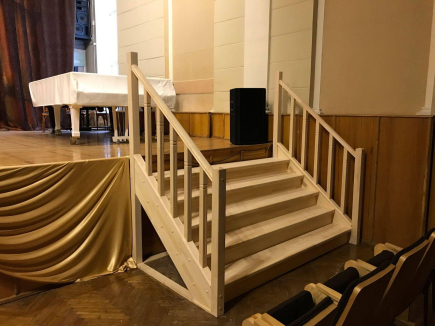

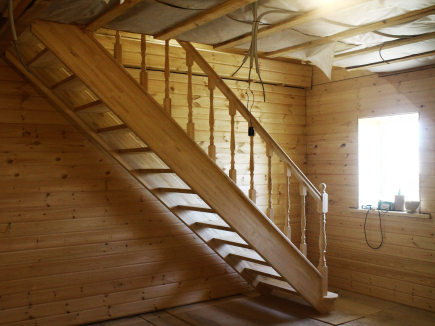

Прямая лестница на тетиве – проект одномаршевой конструкции с опорными элементами в виде цельной/клееной деревянной балки без спилов и несквозным креплением ступеней. Является наиболее простым сооружением в плане изготовления и сборки, поскольку не требует создания зубчатого контура и постоянного контроля за соблюдением минимальной ширины косоура, а также предполагает большее количество способов монтажа ступеней (врезание в тетиву, опора на бруски...). Основным недостатком является громоздкость конструкции и необходимость создания более широкого проема, по сравнению с косоуром.

Онлайн-калькулятор расчета прямой деревянной лестницы на тетивах позволяет определить параметры всех составных частей строения, вычислить количество материалов, необходимых для их изготовления, составить подробные детализированные чертежи с соблюдением масштабности и визуализировать лестницу в виде 3D-модели для последующей оценки. Также инструмент автоматически предоставляет рекомендации для создания наиболее эргономичной конструкции. Все расчеты выполняются на основании математических формул, исключая возникновение случайных ошибок.

  • Шаг 1. Выбор наиболее приемлемых единиц измерения – мм, см, м, дюймы, футы.
  • Шаг 2. Выбор способа отрисовки чертежей – монохромный, цветной.
  • Шаг 3. Определение конфигурации лестницы – правозаходная (с поворотом налево), левозаходная (с поворотом направо).
  • Шаг 4. Определение параметров лестницы – длина, ширина марша, высота проема (если верхняя ступень на уровне 2-ого этажа, высота проема = высоте лестницы).
  • Шаг 5. Подбор ступеней и сопутствующих величин – количество ступеней, толщина ступеней, выступ края ступеней, устанавливать верхнюю ступень ниже уровня 2-ого этажа или на уровне (опционально).

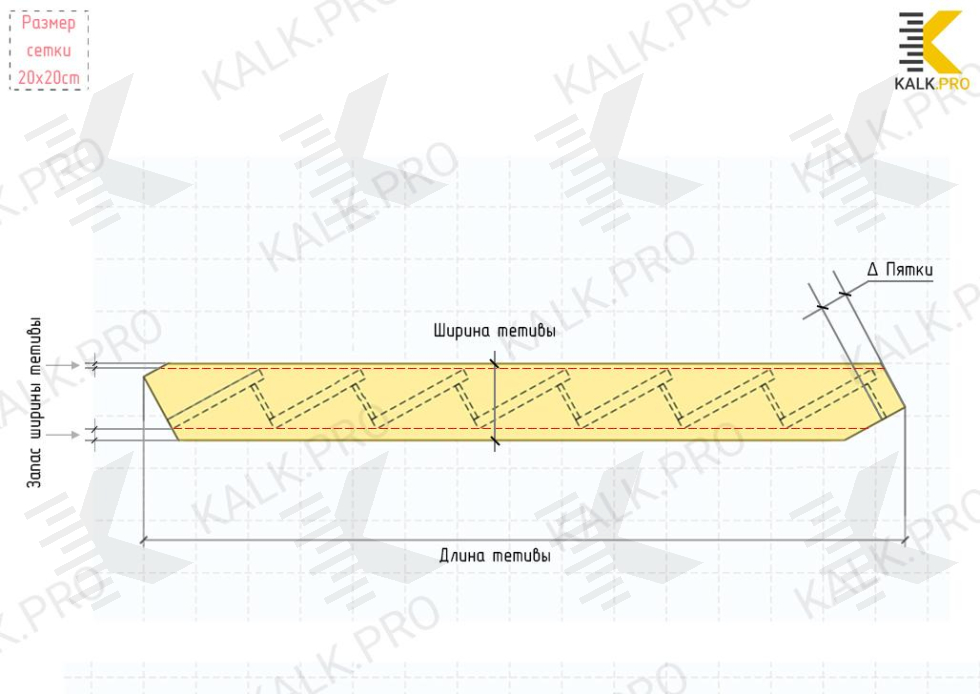

  • Шаг 6. Определение параметров тетивы – толщина балки, запас ширины тетивы спереди и позади, Δ пятки (включает толщину подступенка и выступ края ступени). Более подробно на чертежах.
  • Шаг 7. Подступенки (опциональный пункт) – возможность учета подступенков лестницы на основании толщины доски.
  • Шаг 8. Характеристики элементов ограждения – высота поручня, сечение балясины, толщина поручня, ширина поручня.
  • Шаг 9. Перекрытие и стены – необходимо заполнить для корректной визуализации (на параметры лестницы не влияет).
  • Шаг 10. Подтверждение введенных параметров и начало расчета прямой лестницы на тетивах после нажатия на кнопку «Рассчитать».

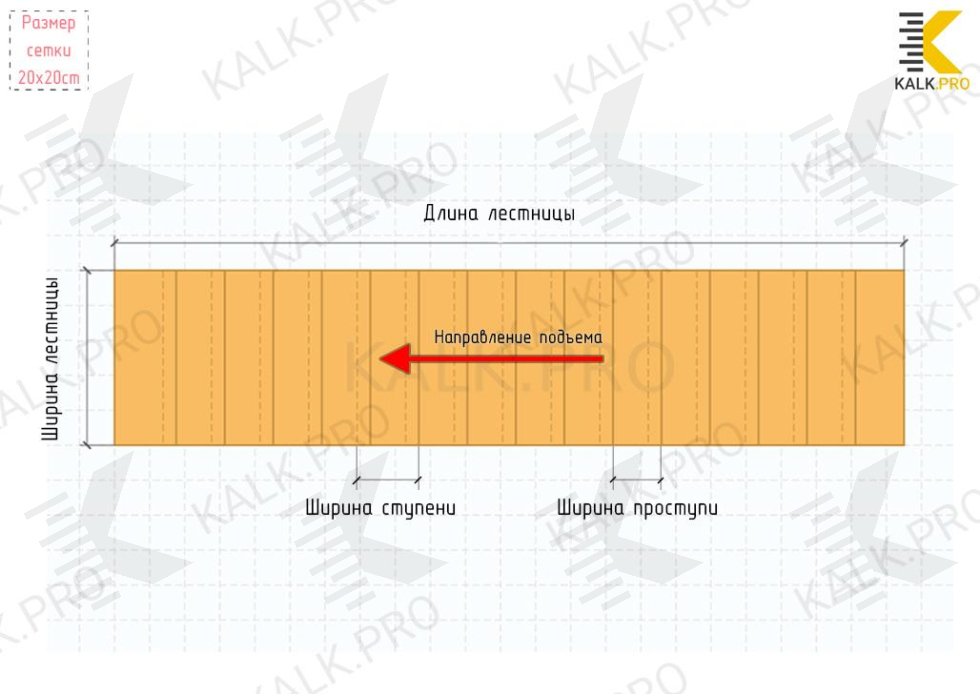

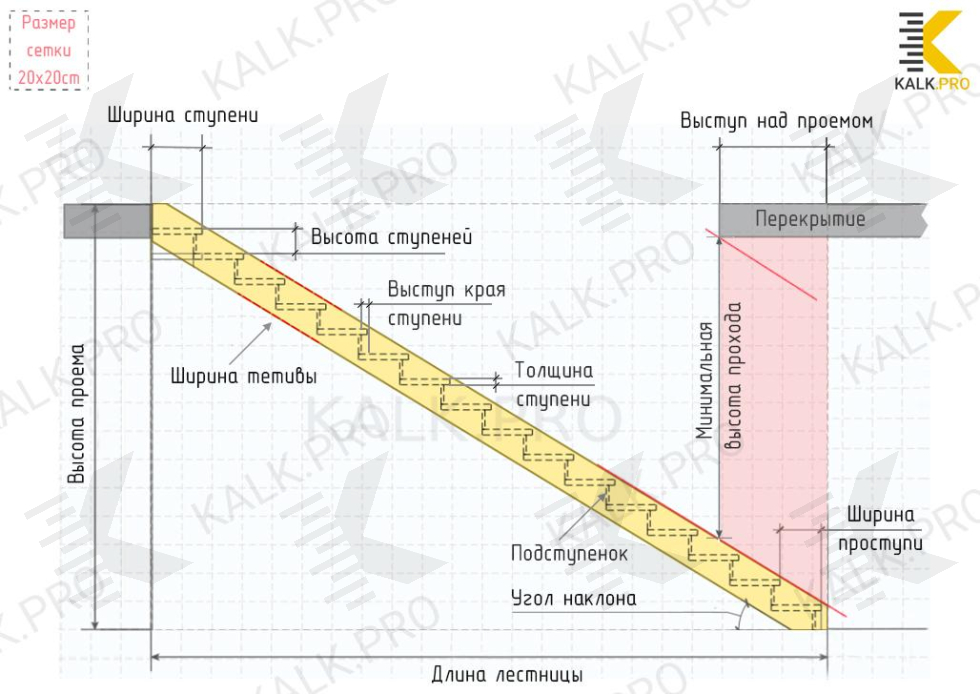

Чертежи прямой лестницы на тетиве

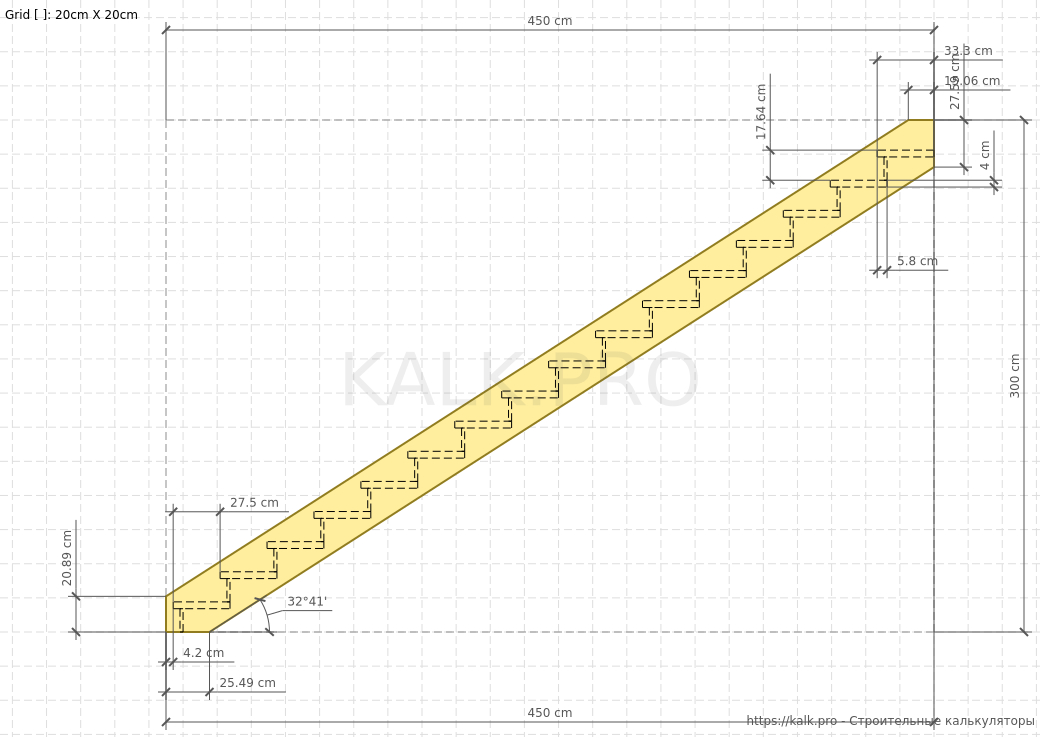

Чертеж прямой лестницы на тетивах

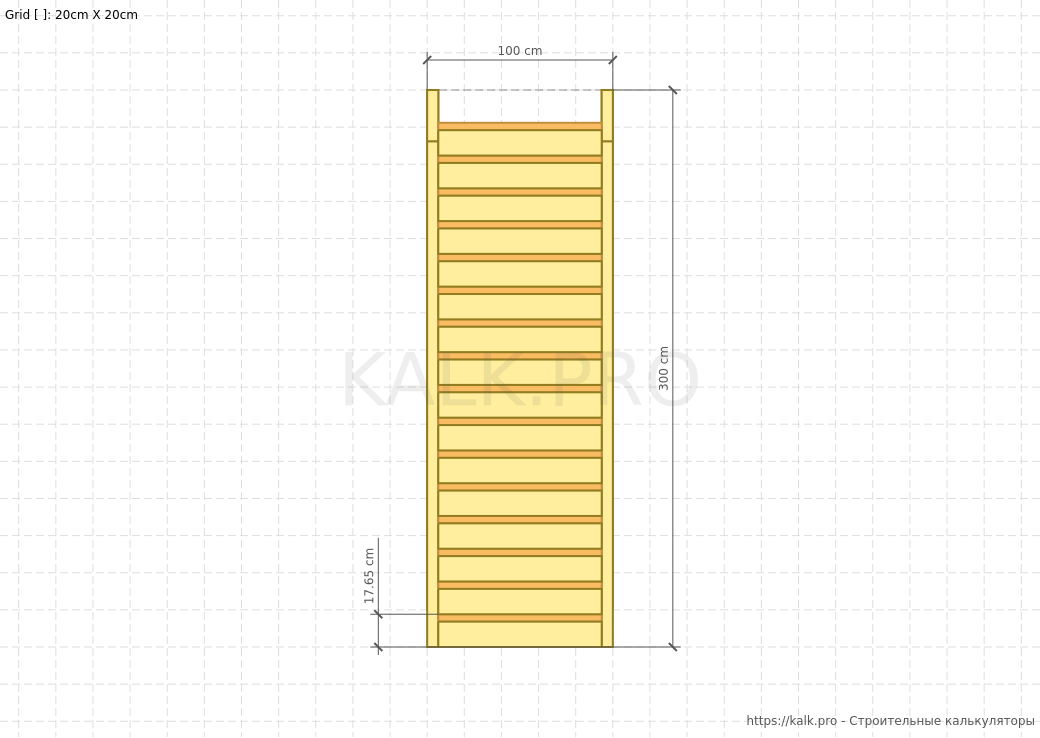

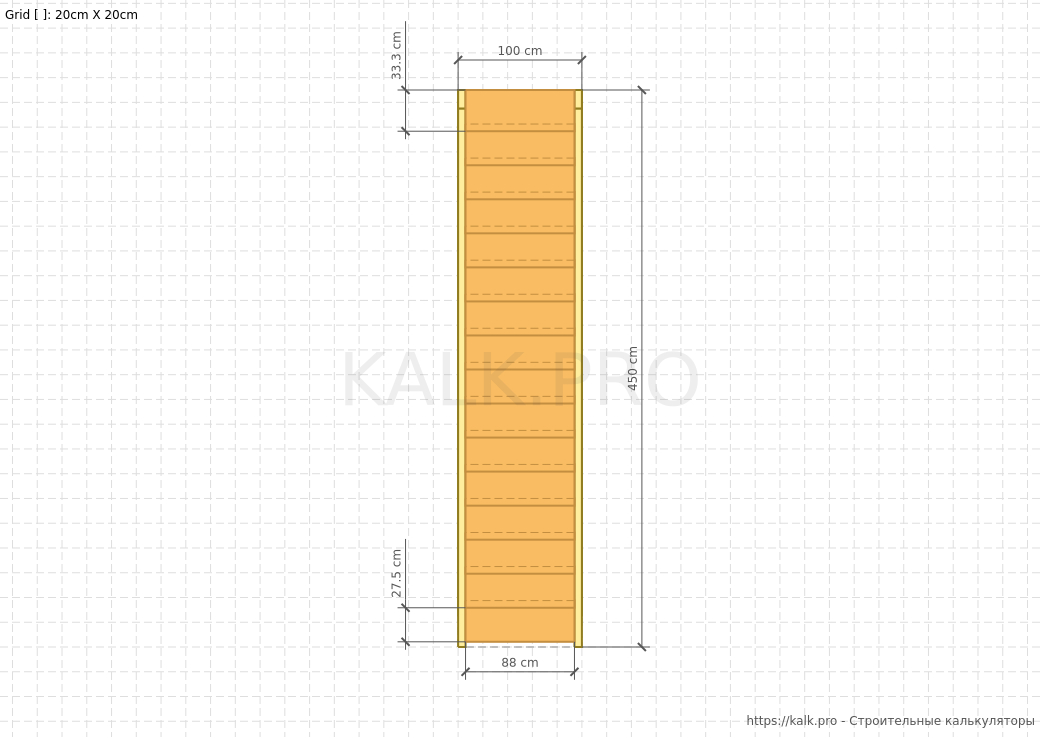

Чертеж прямой лестницы

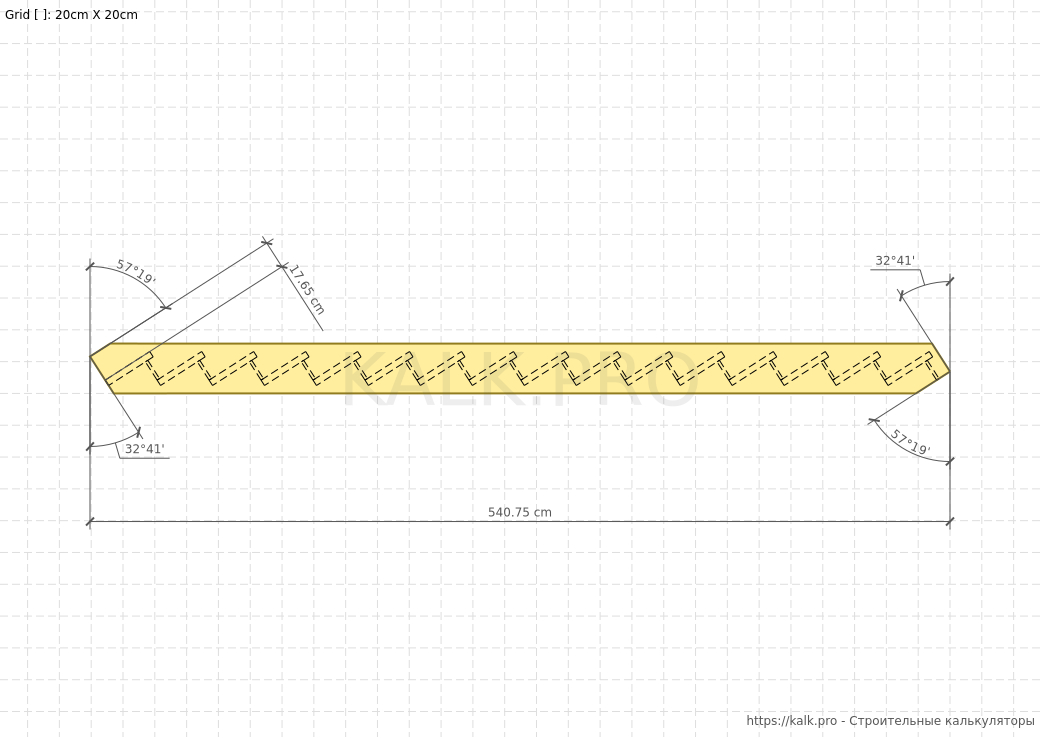

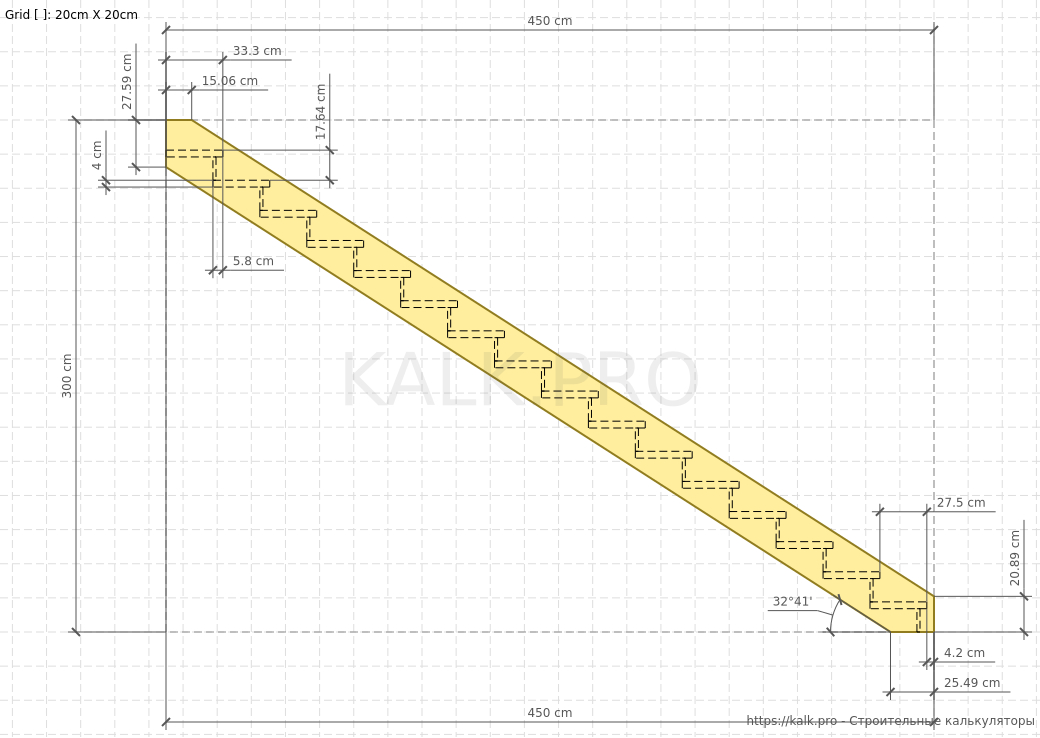

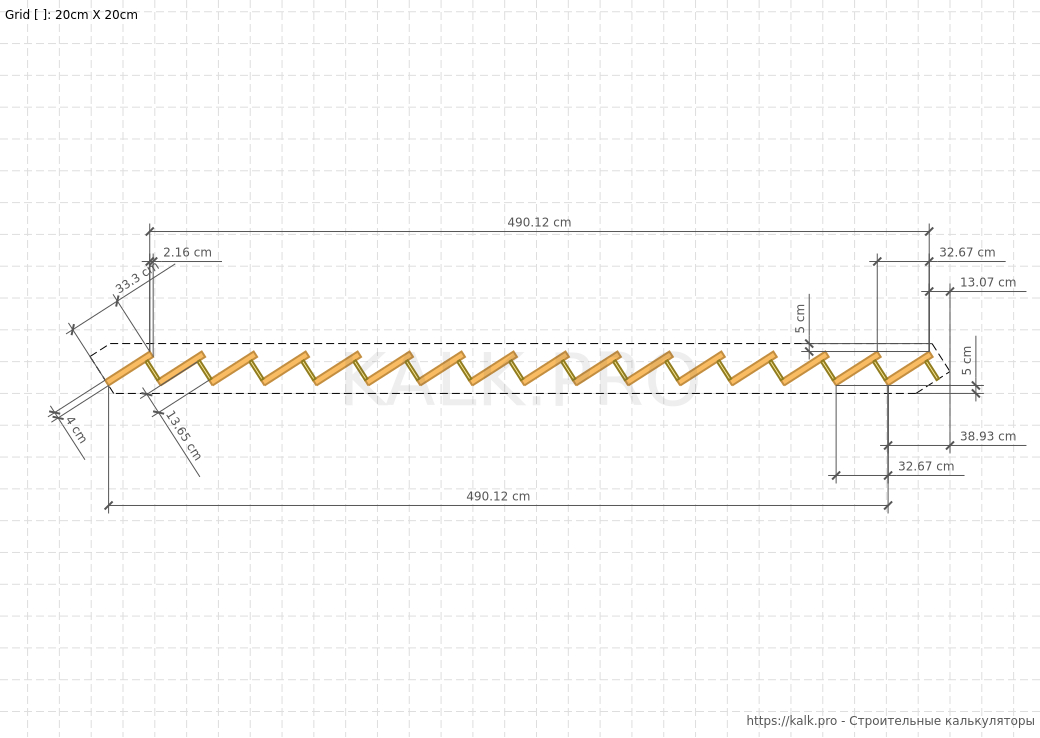

Чертеж тетивы лестницы
Оставьте свою оценку:
(оценка: 5, голосов: 144)
