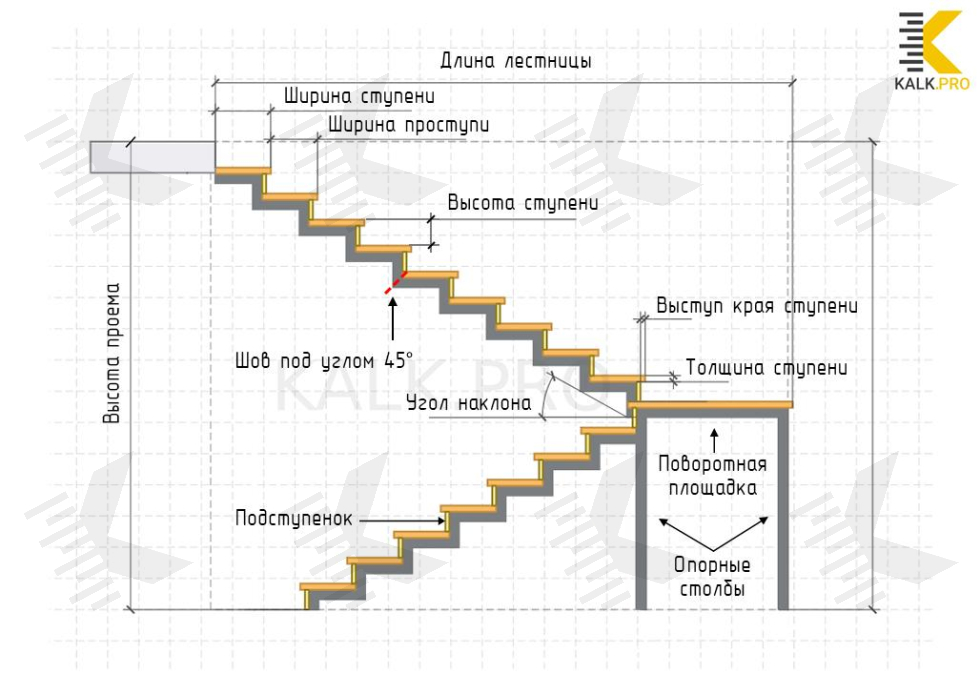

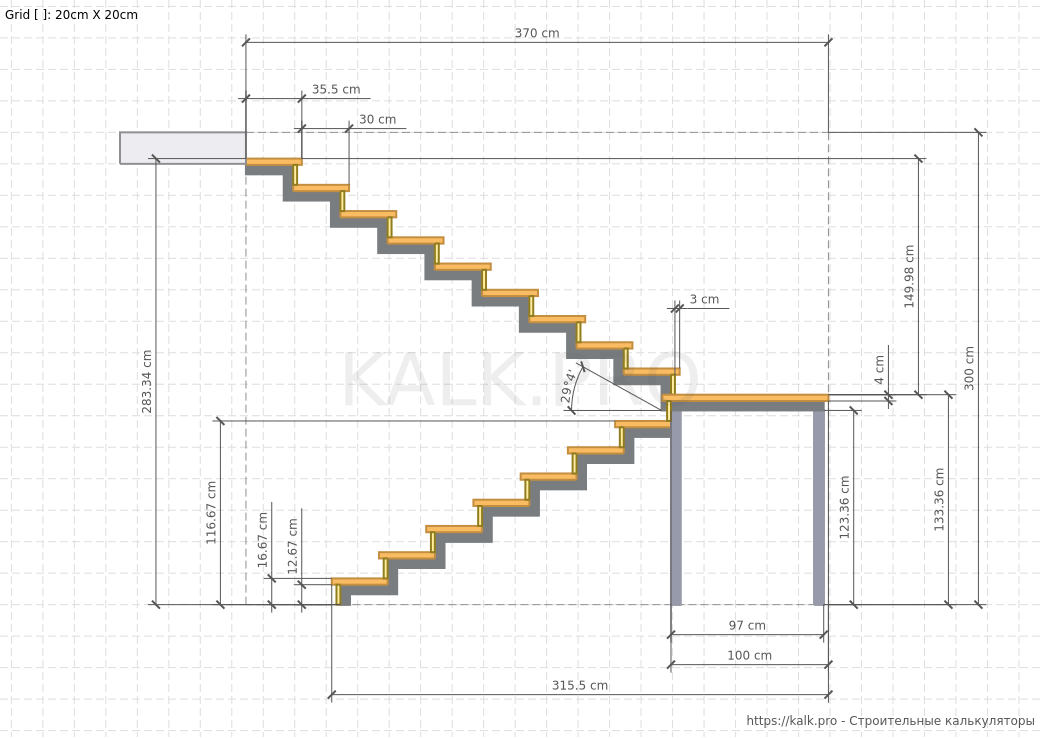

Расчет лестницы из металла с площадкой на 180 градусов — онлайн-калькулятор с чертежами и 3D

Воспользуйтесь 3D-калькулятором лестницы 180° из металла с поворотной площадкой с чертежами и размерами бесплатно — выполните расчет и получите проект металлической лестницы с поворотом на 180° с площадкой онлайн.

Как рассчитать металлическую лестницу с поворотом на 180° с площадкой онлайн?

Шаг 1. Выберите единицы измерения, DU – мм, см, м, дюймы, футы.
Шаг 2. Выберите тип чертежей, CL – монохромные, цветные.
Шаг 3. Выберите тип лестницы – левосторонняя, LF*, правосторонняя, RG**.
* с поворотом налево
** с поворотом направо
Шаг 4. Выберите как считать длину лестницы — по верхнему маршу, FTP, по нижнему маршу, FBT.

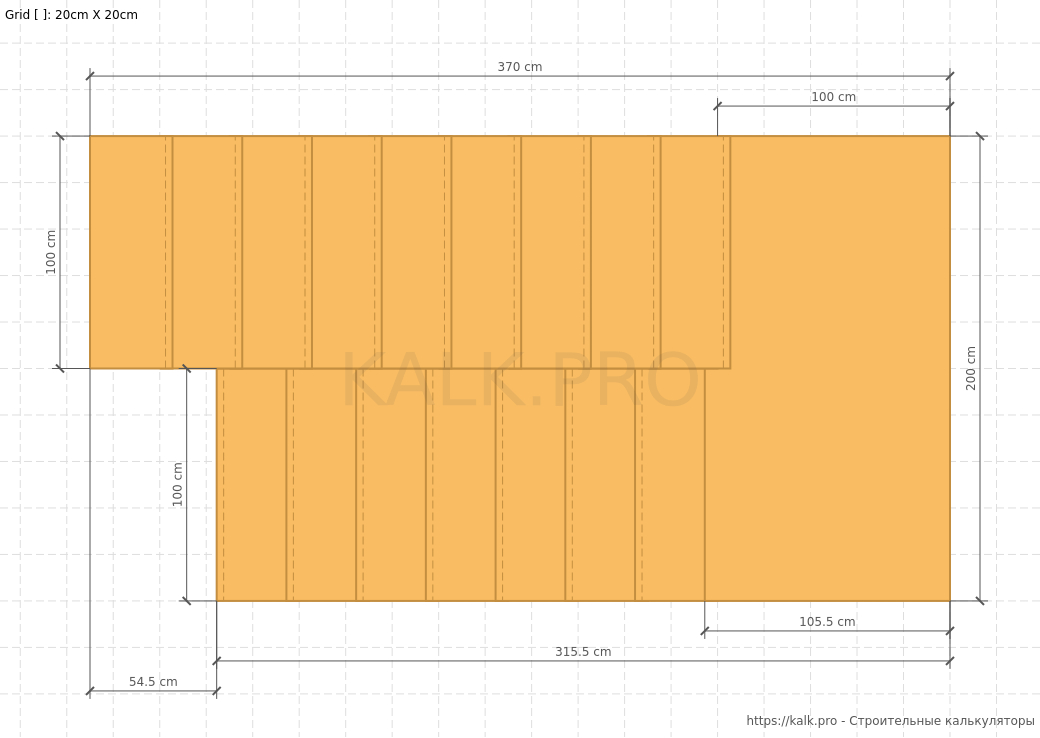

Шаг 5. Введите параметры лестницы, проема – высота проема, Y*, длина лестницы, X, ширина марша, Z, расстояние между маршами, MDS.
* от пола 1-го этажа до пола 2-го этажа
* высота проема = высота лестницы (если верхняя ступень не ниже уровня 2-го этажа)

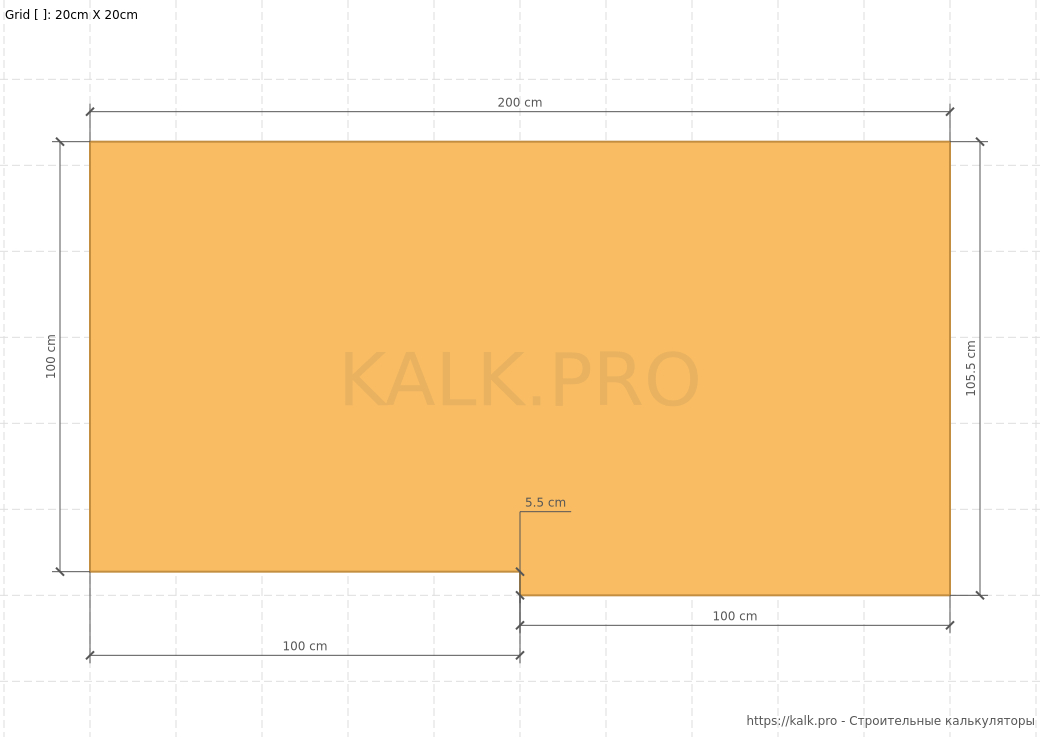

Шаг 6. Введите параметры поворотной площадки — глубина площадки, LDW*.
* глубина площадки = расстояние от нижней ступени верхнего марша до стены

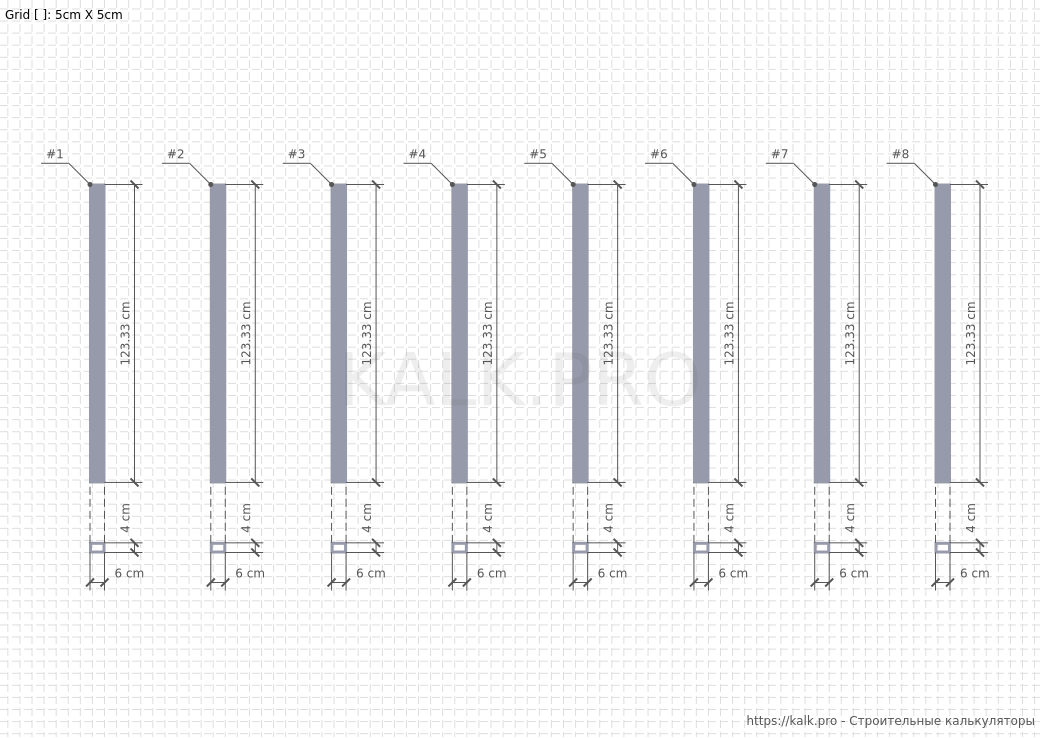

Шаг 7. Выберите установить опорные столбы или нет, AC.

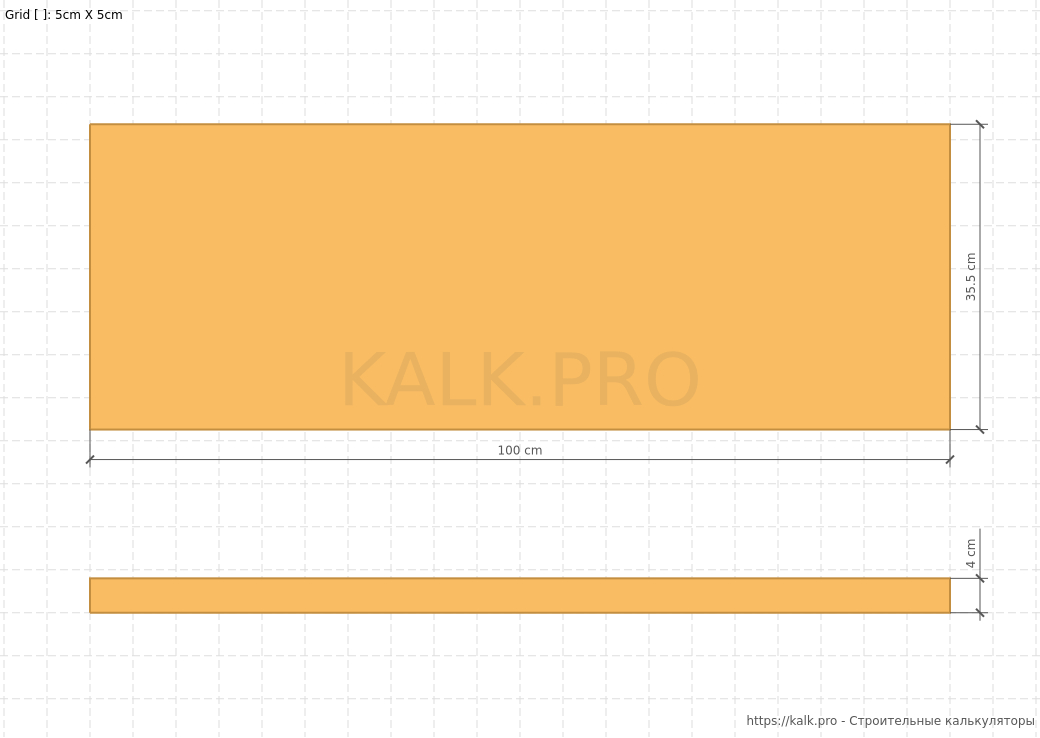

Шаг 8. Подберите параметры ступеней – количество ступеней верхнего марша, QT, количество ступеней нижнего марша, QB, толщина ступеней, SW, выступ края ступеней (спереди), SF*, выступ края ступени (сбоку), SO*.
* выступ края ступени = свес ступени
Шаг 8.1. Выберите установить верхнюю ступень ниже уровня 2-ого этажа или оставить на уровне пола 2-го этажа, SP.
Шаг 9. Выберите установить подступенки или нет, H.

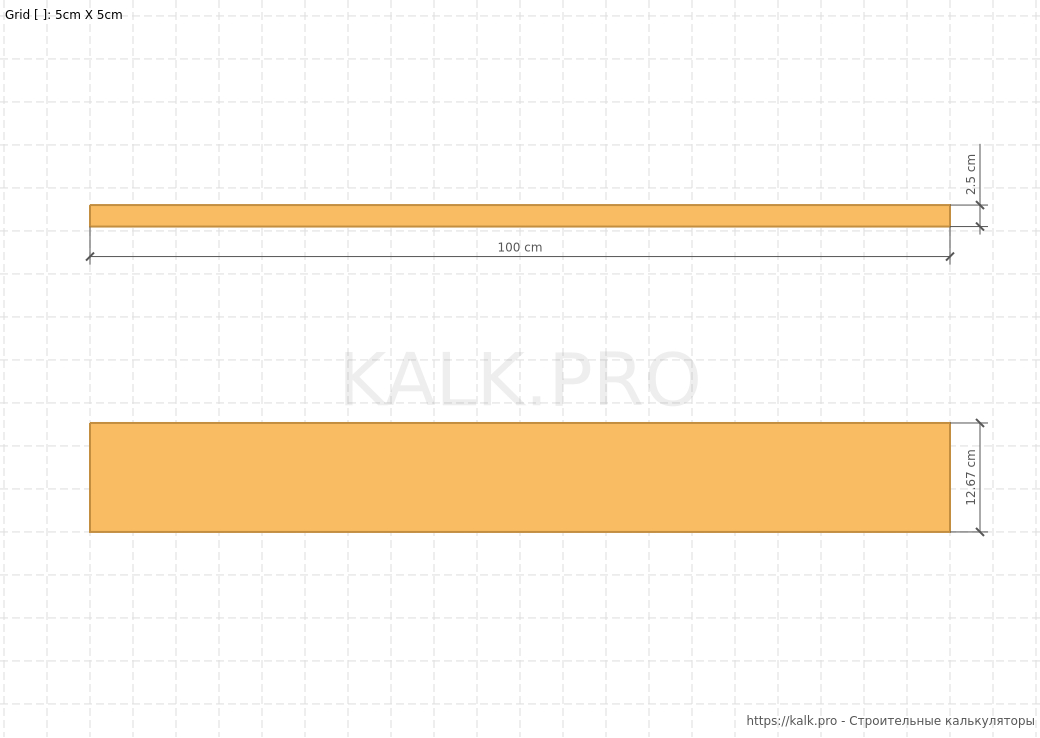

Шаг 9.1. Введите параметры подступенов — толщина подступенков, HT.
Шаг 9.2. Выберите установить подступенки за ступенью или нет, BS.
* если активно, ширина ступени уменьшается на толщину подступенка

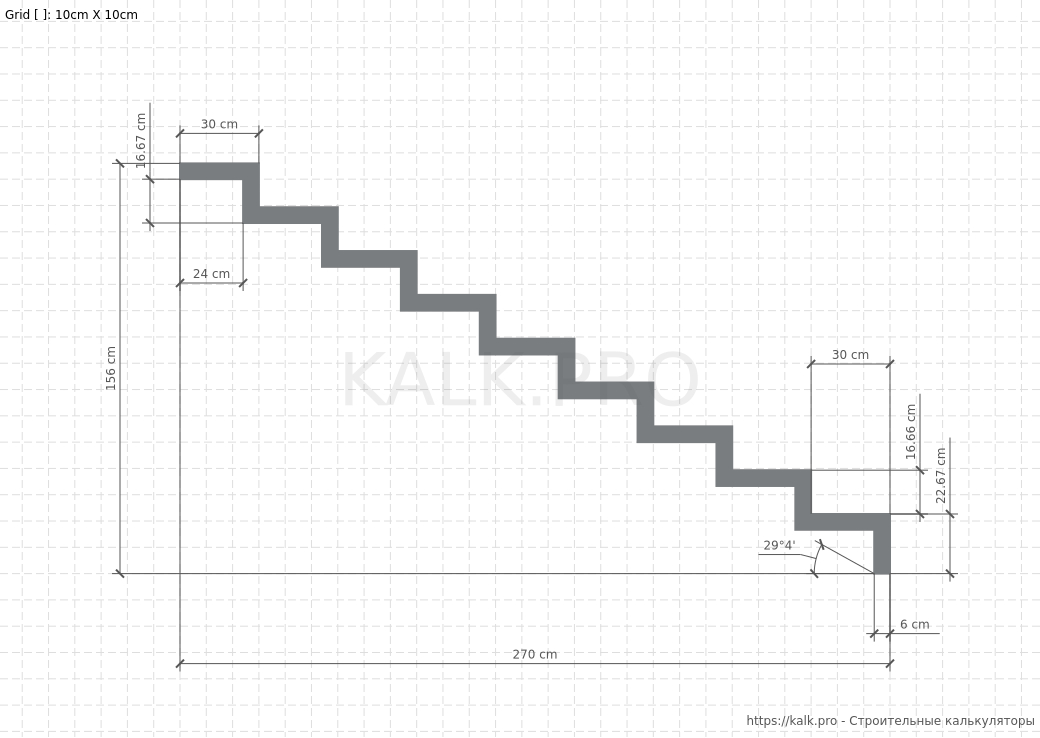

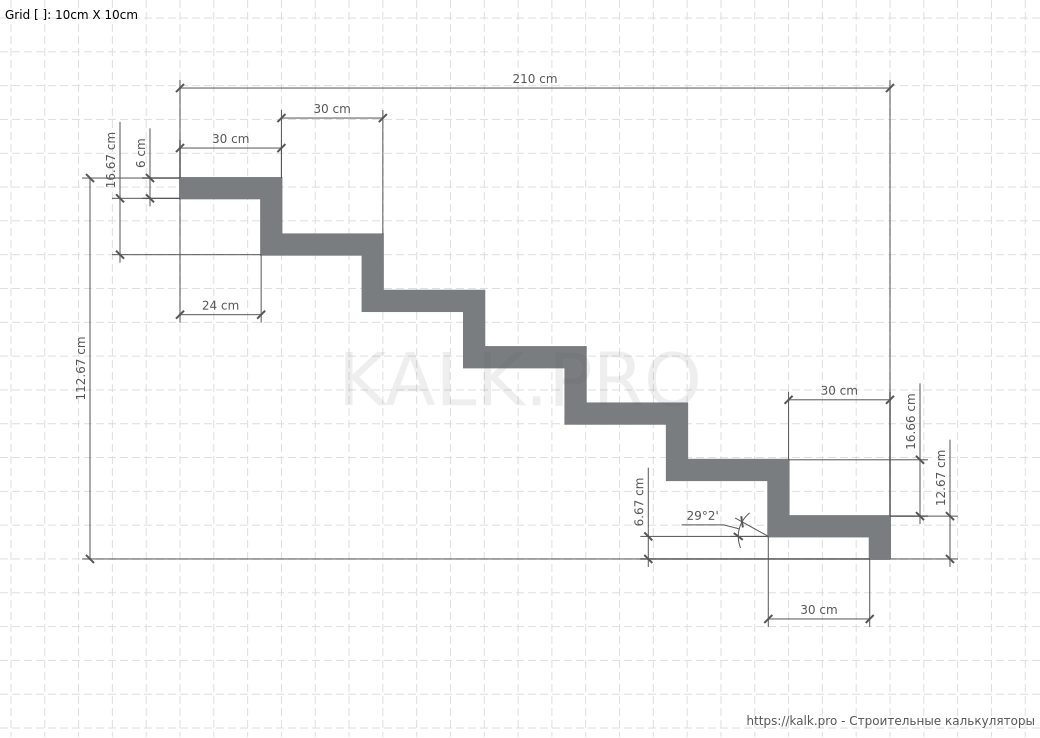

Шаг 10. Введите параметры косоуров – высота сечения трубы, STH, ширина сечения трубы, STW.
Шаг 10.1. Выберите выполнять запил трубы под углом 45° или нет, SS.

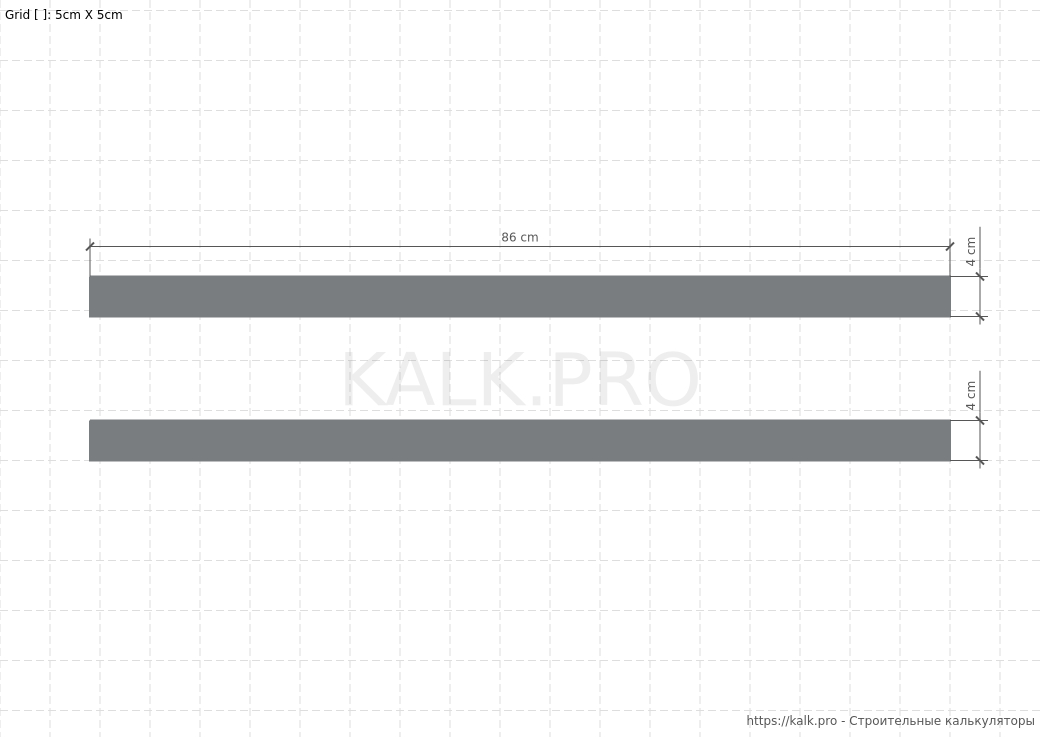

Шаг 11. Введите параметры перемычек косоуров – высота сечения трубы, BTH, ширина сечения трубы, BTW.
Шаг 11.1. Выберите установить дополнительные перемычки или нет, BAD.
Шаг 12. Введите параметры ограждения – сечение балясины, BA, высота ограждения, RH*, толщина поручня, RT, ширина поручня, RW.
* высота ограждения = высота балясины + толщина поручня
Шаг 13. Введите параметры перекрытия* – толщина перекрытия, ST.
* требуется только для визуализации
Шаг 13.1. Выберите добавить крепление к перекрытию или нет, SFX.
Шаг 14. Введите параметры стен* — толщина стены, WT.
* требуется только для визуализации

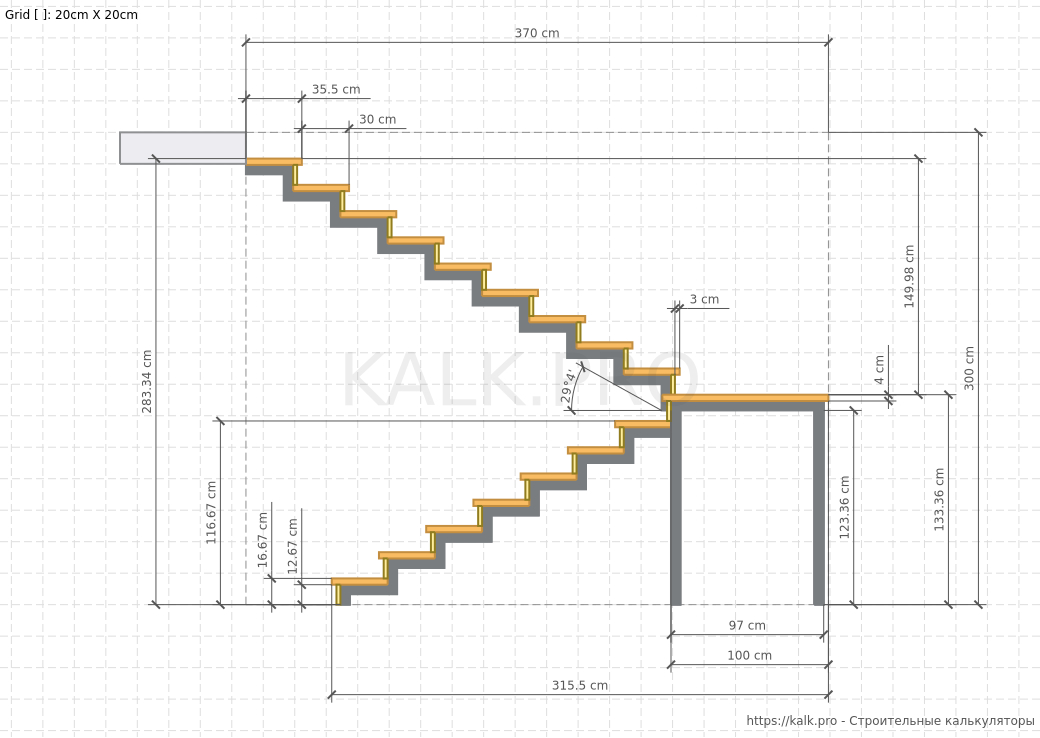

Шаг 15. Внимательно проверьте все значения и выполните расчет П-образной металлической лестницы на 180° с площадкой, нажав на кнопку «Рассчитать» в онлайн-калькуляторе.

Смежные нормативные документы

ГОСТ 23120-2016 «Лестницы маршевые, площадки и ограждения стальные»
ГОСТ 25772-2021 «Ограждения металлические лестниц, балконов, крыш, лестничных маршей и площадок»
СП 118.13330.2022 «Общественные здания и сооружения»
СП 20.13330.2016 «Нагрузки и воздействия»
СП 112.13330.2011 «Пожарная безопасность зданий и сооружений»

Если вы хотите получить больше информации по проектированию, перейдите на основную страницу раздела «Расчет лестницы».
