Расчет трехмаршевой лестницы из металла на 180° с двумя площадками — онлайн-калькулятор с чертежами и 3D

Воспользуйтесь 3D-калькулятором трехмаршевой лестницы из металла с площадками с чертежами и размерами бесплатно — выполните расчет и получите проект трехпролетной металлической лестницы на 180° с двумя площадками онлайн.

Отображение
DU
CL
Тип лестницы
LF
RG
Размеры лестницы, проем
Y
X
Z
Считать длину лестницы вдоль
FTP
FMD
FBT
Ступени
QT
5
QM
4
QB
5
SW
SF
SO
SP
Косоуры
STH
STW
SS
Перемычки косоуров
BTH
BTW
BAD
Подступенки
H
HT
BS
Опорные столбы
SBA
Плита перекрытия
ST
SFX
Ограждение (балюстрада)
RH
BA
RT
RW
Стена
WT
Ошибка расчётаПожалуйста, проверьте правильность введённых данных
Калькулятор будет доступен после внесения изменений в соответствующие параметры.
Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.
Выберите проекцию:
Расстояние: 0
Лестница от Kalk.Pro для самостоятельной сборки  123 241 руб.
Комплект из сосны: опоры, ступени, перила, балясины, крепления, инструкция.
Размеры по проему из расчета. Изготовление 14 дней. Доставка по РФ. Гарантия.
Узнать подробнее
Результаты расчета
Лестница
  • Угол наклона: 27.43 °
  • Формула удобства (h + s): 51.65 см
  • Формула Блонделя (2h + s): 69.29 см
  • Высота ступени: 17.65 см
  • Ширина ступени: 39.5 см
  • Ширина проступи: 34 см
  • Количество ступеней: 12 шт
  • Ширина марша лестницы: 100 см
Материалы конструкции

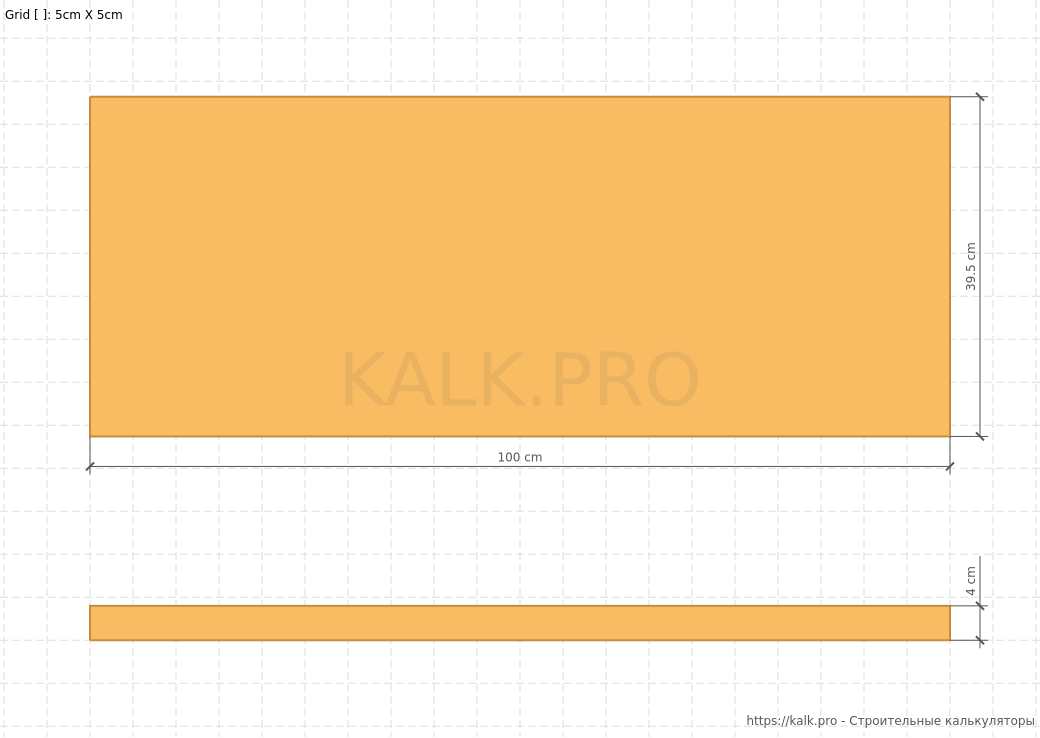

Прямые ступени
  • Ширина: 39.5 см
  • Длина: 100 см
  • Толщина: 4 см
  • Количество: 12 шт
  • Объем: 0.19 м³

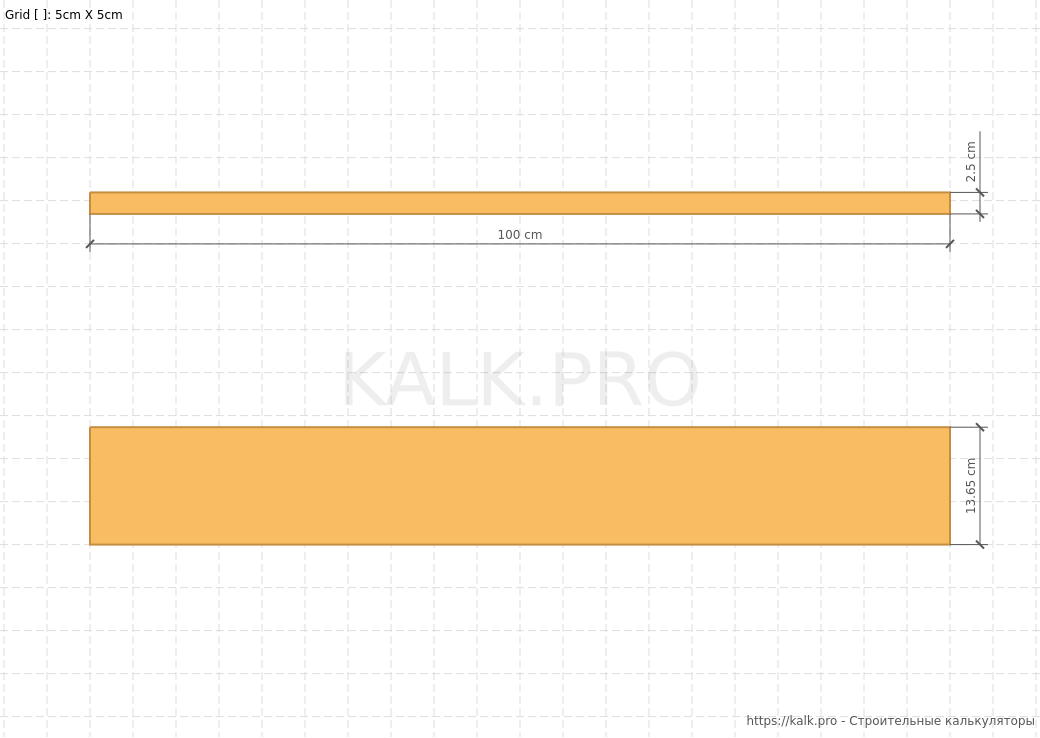

Подступенки
  • Ширина: 13.65 см
  • Длина: 100 см
  • Толщина: 2.5 см
  • Количество: 14 шт
  • Объем: 0.048 м³

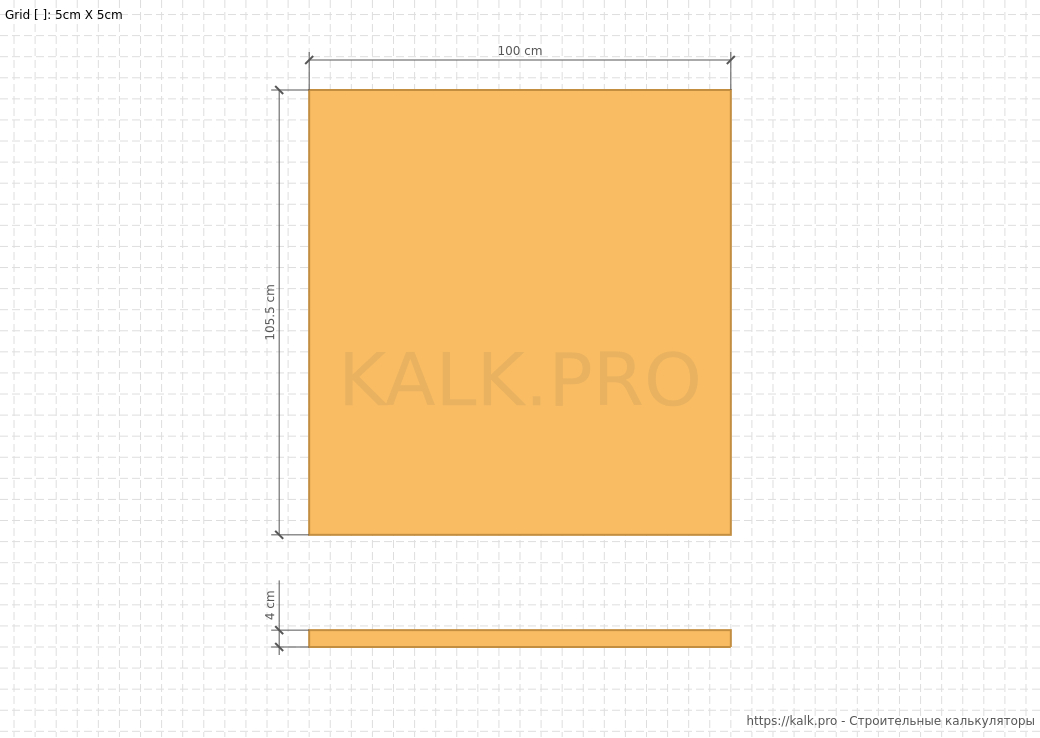

Поворотная площадка (нижняя)
  • Ширина: 100 см
  • Длина: 105.5 см
  • Толщина: 4 см
  • Количество: 1 шт
  • Объем: 0.042 м³
Поворотная площадка (верхняя)
  • Ширина: 100 см
  • Длина: 105.5 см
  • Толщина: 4 см
  • Количество: 1 шт
  • Объем: 0.042 м³
Ограждение (балюстрада)
  • Ширина поручня: 8 см
  • Толщина поручня: 4 см
  • Длина ограждения: 572.07 см
  • Объем: 0.018 м³

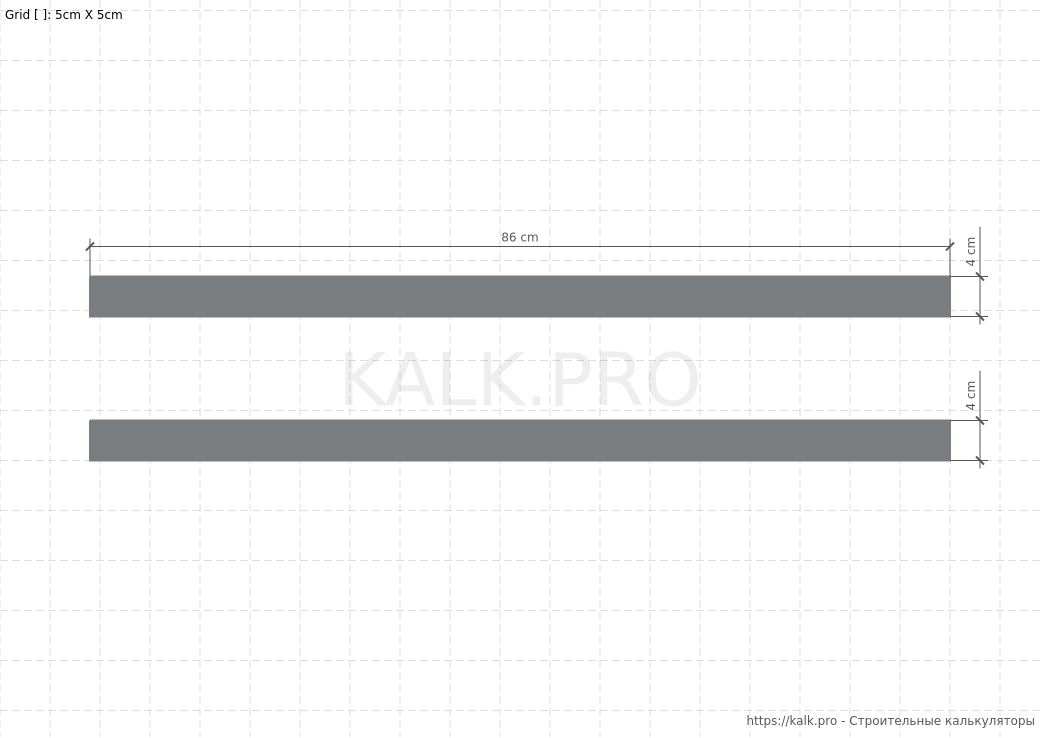

Балясины
  • Сторона сечения: 5 см
  • Длина: 86.79 см
  • Количество: 15 шт
  • Объем: 0.033 м³
Опорные балясины
  • Сторона сечения: 8 см
  • Длина: 107.65 см
  • Количество: 2 шт
  • Объем: 0.014 м³
Опорные столбы нижней площадки
  • Сторона сечения: 6 см
  • Длина: 101.88 см
  • Количество: 4 шт
  • Объем: 0.015 м³
Опорные столбы верхней площадки
  • Сторона сечения: 6 см
  • Длина: 190.12 см
  • Количество: 4 шт
  • Объем: 0.027 м³
Балки жесткости нижней площадки
  • Ширина: 6 см
  • Длина: 100 см
  • Толщина: 4 см
  • Количество: 5 шт
  • Объем: 0.012 м³
Балки жесткости верхней площадки
  • Ширина: 6 см
  • Длина: 100 см
  • Толщина: 4 см
  • Количество: 5 шт
  • Объем: 0.012 м³
Указанные «Размеры»
Отображение
  • Единицы измерения: см
  • Цвет чертежа: цветной
Размеры лестницы, проем
  • Высота проема от пола до пола: 300 см
  • Длина проема: 270 см
  • Ширина марша лестницы: 100 см
Считать длину лестницы вдоль
  • Верхнего марша:  selected
Ступени
  • Количество (верхний марш): 5 шт
  • Количество (средний марш): 4 шт
  • Количество (нижний марш): 5 шт
  • Толщина: 4 см
  • Выступ края ступени (спереди): 3 см
  • Выступ края ступени (сбоку): 3 см
Косоуры
  • Высота трубы: 6 см
  • Ширина трубы: 4 см
Перемычки косоуров
  • Высота трубы: 4 см
  • Ширина трубы: 4 см
  • Установить дополнительные перемычки:  selected
Подступенки
  • Толщина: 2.5 см
Опорные столбы
  • Устанавливать:  selected
Плита перекрытия
  • Толщина: 20 см
Ограждение (балюстрада)
  • Высота ограждения: 90 см
  • Сторона сечения балясины: 5 см
  • Толщина поручня: 4 см
  • Ширина поручня: 8 см
Стена
  • Толщина: 20 см
Выберите способ сохранения
Добавить в закладки
Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.
Поделиться
Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.
Материалы

Как рассчитать металлическую лестницу на 180° с двумя площадками онлайн?

  • Шаг 1. Выберите единицы измерения, DU – мм, см, м, дюймы, футы.

  • Шаг 2. Выберите тип чертежей, CL – монохромные, цветные.

  • Шаг 3. Выберите тип лестницы – левосторонняя, LF*, правосторонняя, RG**.
    * с поворотом налево
    ** с поворотом направо

  • Шаг 4. Выберите как считать длину лестницы — по верхнему маршу, FTP, по нижнему маршу, FBT.

  • Шаг 5. Введите параметры лестницы, проема – высота проема, Y*, длина лестницы, X, ширина марша, Z, расстояние между маршами, MDS.
    * от пола 1-го этажа до пола 2-го этажа
    * высота проема = высота лестницы (если верхняя ступень не ниже уровня 2-го этажа)

  • Шаг 6. Введите параметры поворотной площадки — глубина площадки, LDW*.
    * глубина площадки = расстояние от нижней ступени верхнего марша до стены

  • Шаг 7. Выберите установить опорные столбы или нет, AC.

  • Шаг 8. Подберите параметры ступеней – количество ступеней верхнего марша, QT, количество ступеней нижнего марша, QB, толщина ступеней, SW, выступ края ступеней (спереди), SF*, выступ края ступени (сбоку), SO*.
    * выступ края ступени = свес ступени

  • Шаг 8.1. Выберите установить верхнюю ступень ниже уровня 2-ого этажа или оставить на уровне пола 2-го этажа, SP.

  • Шаг 9. Выберите установить подступенки или нет, H.

  • Шаг 9.1. Введите параметры подступенов — толщина подступенков, HT.

  • Шаг 9.2. Выберите установить подступенки за ступенью или нет, BS.
    * если активно, ширина ступени уменьшается на толщину подступенка

  • Шаг 10. Введите параметры косоуров – высота сечения трубы, STH, ширина сечения трубы, STW.

  • Шаг 10.1. Выберите выполнять запил трубы под углом 45° или нет, SS.

  • Шаг 11. Введите параметры перемычек косоуров – высота сечения трубы, BTH, ширина сечения трубы, BTW.

  • Шаг 11.1. Выберите установить дополнительные перемычки или нет, BAD.

  • Шаг 12. Введите параметры ограждения – сечение балясины, BA, высота ограждения, RH*, толщина поручня, RT, ширина поручня, RW.
    * высота ограждения = высота балясины + толщина поручня

  • Шаг 13. Введите параметры перекрытия* – толщина перекрытия, ST.
    * требуется только для визуализации

  • Шаг 13.1. Выберите добавить крепление к перекрытию или нет, SFX.

  • Шаг 14. Введите параметры стен* — толщина стены, WT.
    * требуется только для визуализации

  • Шаг 15. Внимательно проверьте все значения и выполните расчет П-образной металлической лестницы на 180° с площадкой, нажав на кнопку «Рассчитать» в онлайн-калькуляторе.



Смежные нормативные документы

  • ГОСТ 23120-2016 «Лестницы маршевые, площадки и ограждения стальные»
  • ГОСТ 25772-2021 «Ограждения металлические лестниц, балконов, крыш, лестничных маршей и площадок»
  • СП 118.13330.2022 «Общественные здания и сооружения»
  • СП 20.13330.2016 «Нагрузки и воздействия»
  • СП 112.13330.2011 «Пожарная безопасность зданий и сооружений»



Если вы хотите получить больше информации по проектированию, перейдите на основную страницу раздела «Расчет лестницы».

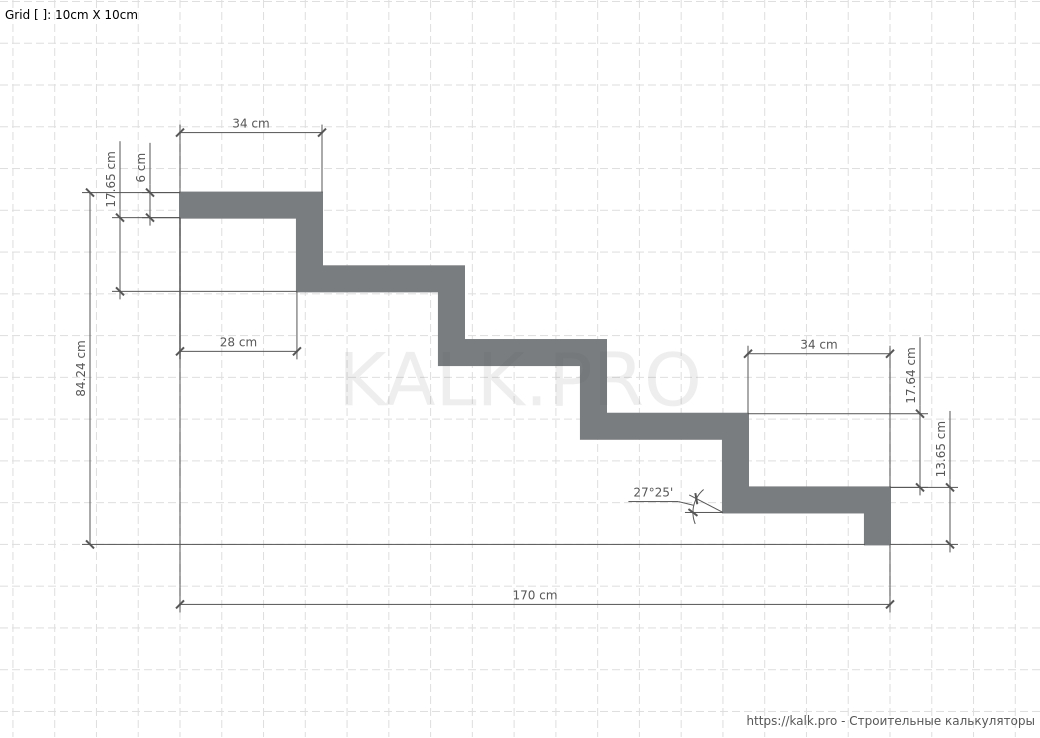

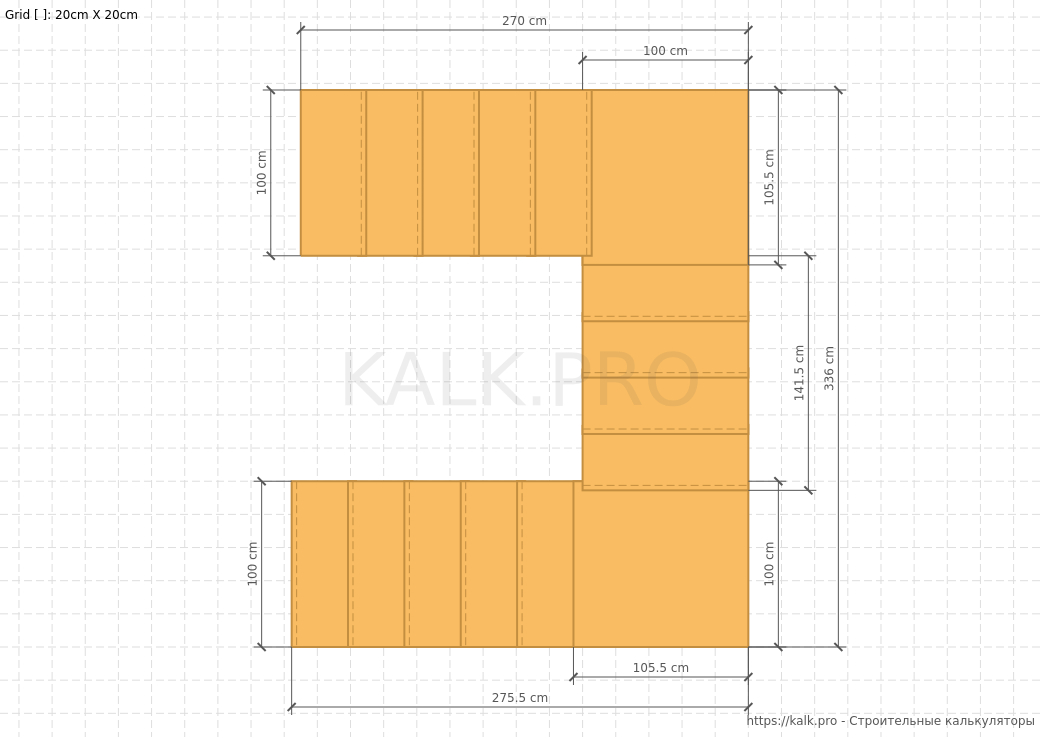

Чертежи П-образной лестницы на 180° из металла с двумя площадками

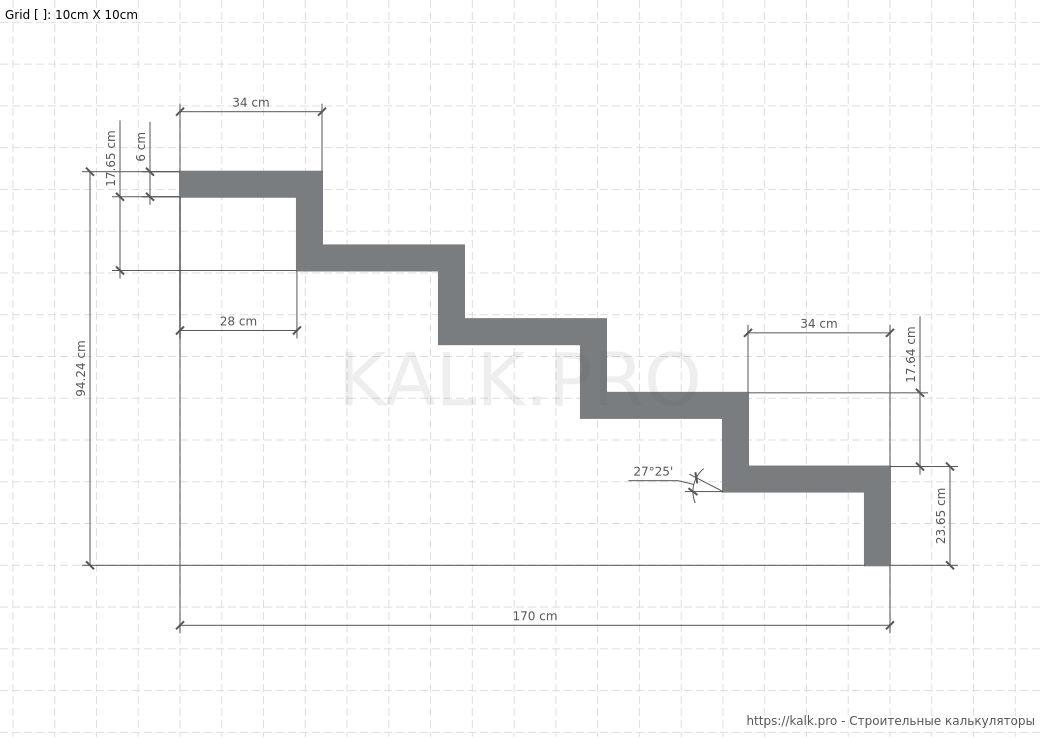

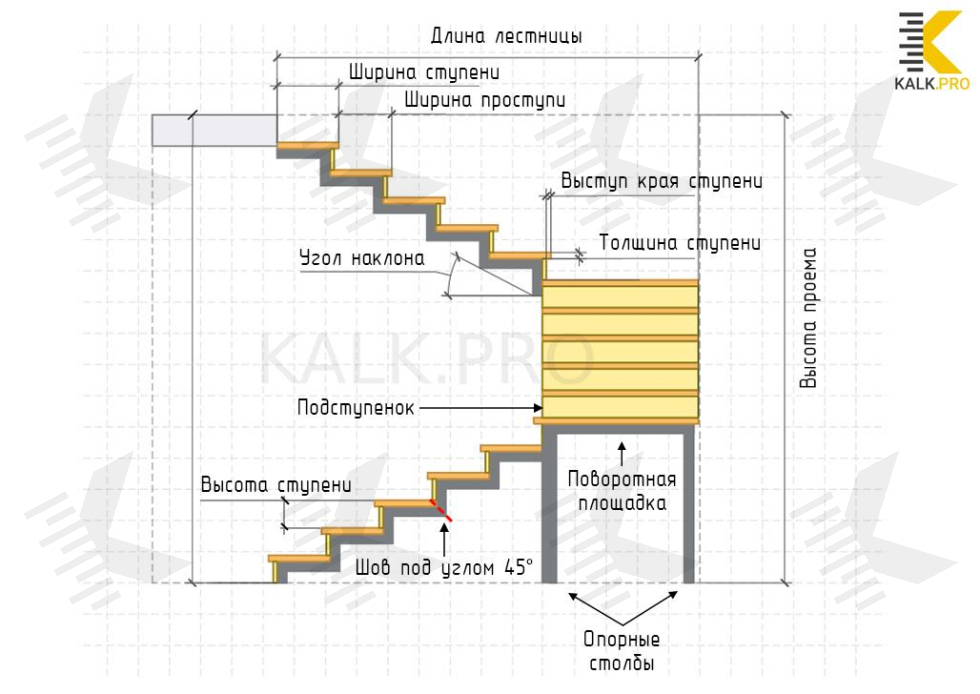

Чертеж трехмаршевой лестницы из металла с поворотом на 180 с площадкой

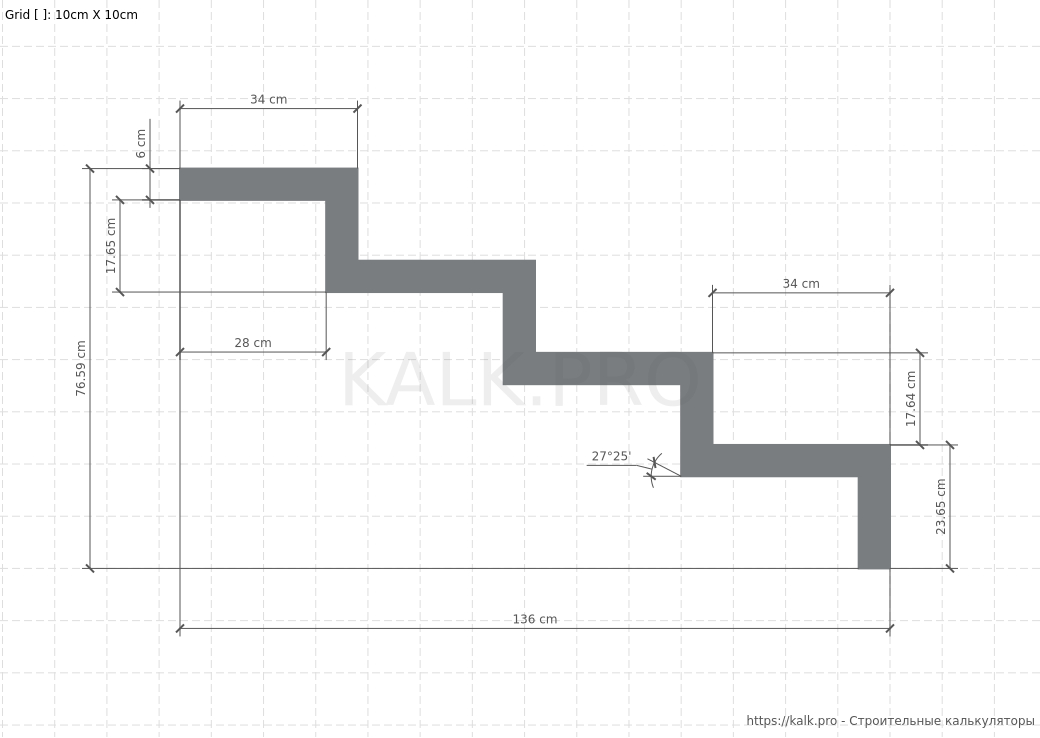

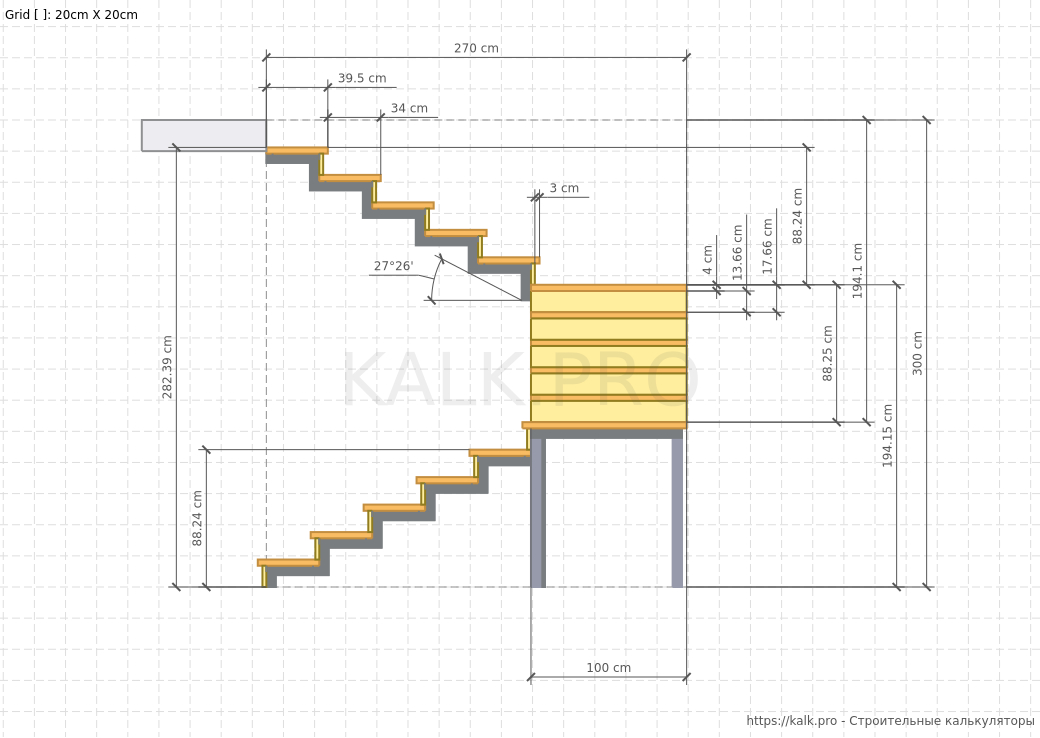

Чертеж трехмаршевой лестницы из металла с поворотом на 180 с площадкой

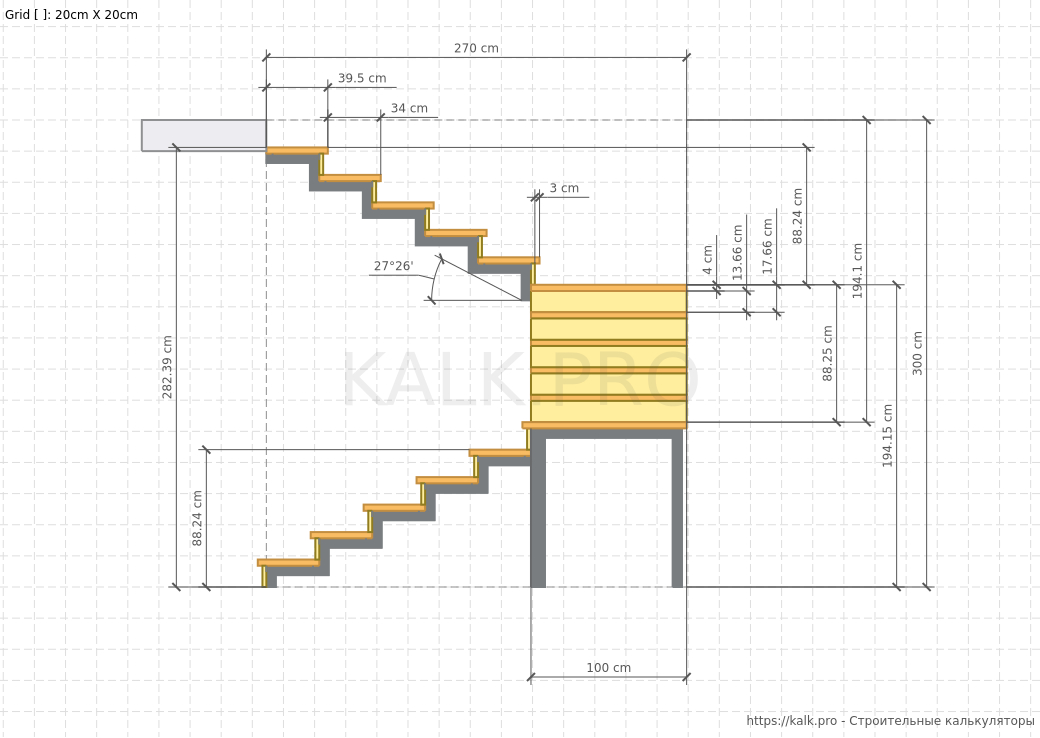

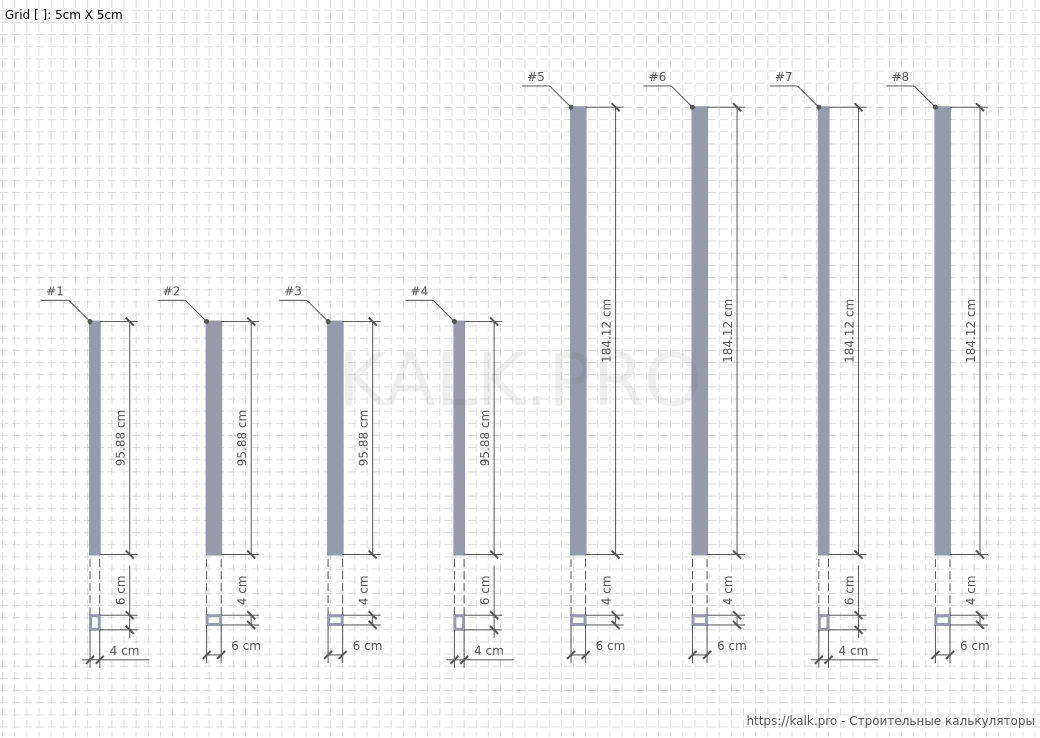

Чертеж ступеней металлической лестницы на 180° с двумя площадками
