Результаты расчета
Лестница
  • Угол наклона: 30.32 °
  • Формула удобства (h + s): 42.79 см
  • Формула Блонделя (2h + s): 58.58 см
  • Высота ступени: 15.79 см
  • Ширина ступени: 32.5 см
  • Ширина проступи: 27 см
  • Количество ступеней: 17 шт
  • Ширина марша лестницы: 100 см
  • Минимальная ширина косоура: 16.37 см
Материалы конструкции
Нижние косоуры
  • Ширина: 30 см
  • Длина: 216.93 см
  • Толщина: 4 см
  • Количество: 2 шт
  • Объем: 0.052 м³
Верхние косоуры
  • Ширина: 30 см
  • Длина: 322.35 см
  • Толщина: 4 см
  • Количество: 2 шт
  • Объем: 0.077 м³
Прямые ступени
  • Ширина: 32.5 см
  • Длина: 100 см
  • Толщина: 4 см
  • Количество: 17 шт
  • Объем: 0.221 м³
Подступенки
  • Ширина: 11.79 см
  • Длина: 100 см
  • Толщина: 2.5 см
  • Количество: 18 шт
  • Объем: 0.053 м³

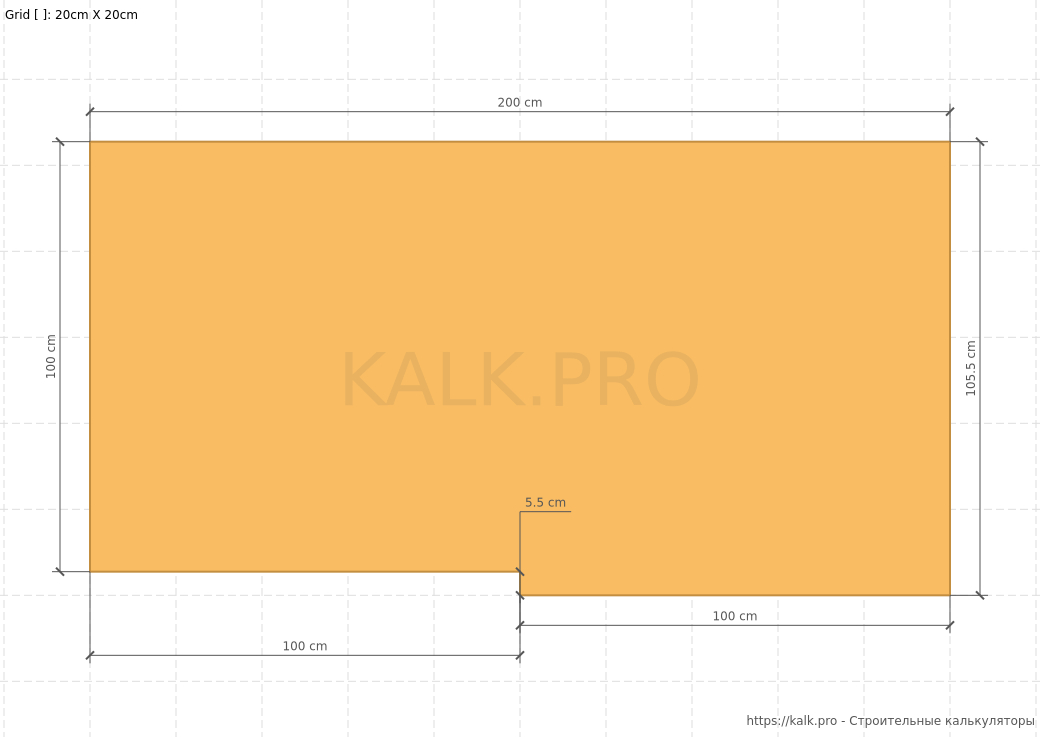

Поворотная площадка
  • Ширина: 105.5 см
  • Длина: 200 см
  • Толщина: 4 см
  • Количество: 1 шт
  • Объем: 0.084 м³
Ограждение (балюстрада)
  • Ширина поручня: 8 см
  • Толщина поручня: 4 см
  • Длина ограждения: 555.76 см
  • Объем: 0.018 м³
Балясины
  • Сторона сечения: 5 см
  • Длина: 86.83 см
  • Количество: 18 шт
  • Объем: 0.039 м³
Опорные балясины
  • Сторона сечения: 8 см
  • Длина: 105.79 см
  • Количество: 2 шт
  • Объем: 0.014 м³

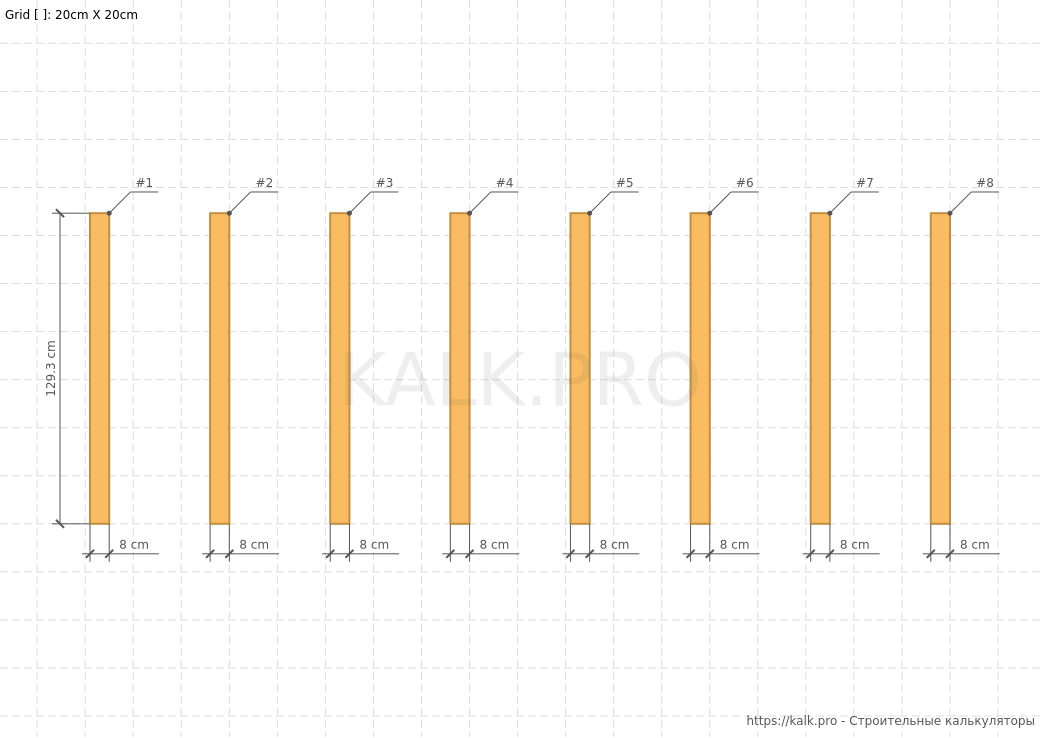

Опорные столбы
  • Сторона сечения: 8 см
  • Длина: 122.32 см
  • Количество: 8 шт
  • Объем: 0.063 м³

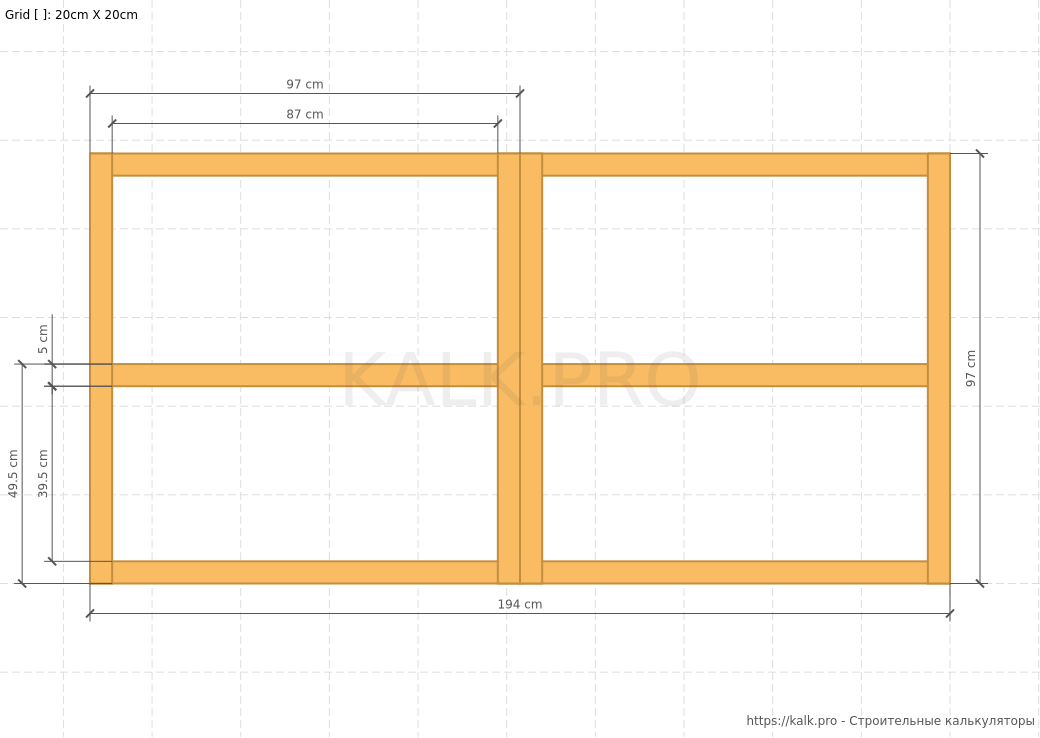

Балки жесткости площадки
  • Ширина: 15 см
  • Общая длина: 1000 см
  • Толщина: 5 см
  • Количество: 7 шт
  • Объем: 0.075 м³
Указанные «Размеры»
Отображение
  • Единицы измерения: см
  • Цвет чертежа: цветной
Размеры лестницы, проем
  • Высота проема от пола до пола: 300 см
  • Длина проема: 370 см
  • Ширина марша лестницы: 100 см
Поворотная площадка
  • Глубина площадки: 100 см
  • Расстояние между маршами: 0 см
Считать длину лестницы вдоль
  • Верхнего марша:  selected
Ступени
  • Количество (верхний марш): 10 шт
  • Количество (нижний марш): 8 шт
  • Толщина: 4 см
  • Выступ края ступени: 3 см
Косоуры
  • Толщина: 4 см
  • Ширина: 30 см
Балки жесткости
  • Толщина: 5 см
  • Ширина: 15 см
Подступенки
  • Толщина: 2.5 см
Опорные столбы
  • Сторона сечения: 8 см
Плита перекрытия
  • Толщина: 20 см
Ограждение (балюстрада)
  • Высота ограждения: 90 см
  • Сторона сечения балясины: 5 см
  • Толщина поручня: 4 см
  • Ширина поручня: 8 см
Стена
  • Толщина: 20 см
Выберите способ сохранения
Добавить в закладки
Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.
Поделиться
Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.
Отзывы о калькуляторе
Материалы

Как рассчитать лестницу с поворотом на 180° с площадкой?

Лестница с поворотом на 180° (П-образная лестница) представляет собой сооружение, состоящее из двух параллельных пролетов соединенных между собой поворотной площадкой. В условиях ограниченного пространства, является одной из самых распространенных и наиболее удобных для эксплуатации конструкций. Наличие свободного пространства под площадкой лестницы и свободный доступ к нему, также являются преимуществом, поскольку позволяют использовать данную площадь для обустройства небольшого шкафа или кладовой.

Онлайн-калькулятор расчета лестницы с поворотом на 180° с площадкой от КАЛК.ПРО предоставляет готовый проект конструкции со всеми необходимыми данными для изготовления – комплексную смету с оптимальным расходом материалов, полноценный набор чертежей в разных проекциях и интерактивную 3D-модель, которая позволяет оценить получившийся объект в реальных пропорциях. Помимо этого, наша программа анализирует строение на показатель «удобства» – можно легко подобрать необходимую высоту ступеней и комфортный угол наклона марша.

  • Шаг 1. Выбор оптимальных единиц измерения – мм, см, м, дюймы, футы.
  • Шаг 2. Определение цветности чертежей – монохромные, цветные.
  • Шаг 3. Определение конструкции лестницы – правозаходная (с поворотом налево), левозаходная (с поворотом направо).
  • Шаг 4. Указание параметров лестницы – длина лестницы, ширина марша, расстояние между маршами, глубина площадки, высота проема (если верхняя ступень на уровне 2-ого этажа, высота проема = высоте лестницы).
  • Шаг 5. Способ расчета длины лестницы – вдоль верхнего или нижнего марша (длина лестницы = длине указанного марша).
  • Шаг 6. Параметры ступеней – количество, толщина проступи, выступ края, верхняя ступень ниже уровня 2-ого этажа или на уровне (опционально).
  • Шаг 7. Характеристики косоуров – толщина балки, ширина балки.
  • Шаг 8. Балки жесткости поворотной площадки – толщина, ширина.
  • Шаг 9. Подступенки (опционально) – возможность использования подступенков и указания толщины доски.
  • Шаг 10. Параметры опорного столба – сторона сечения.
  • Шаг 11. Определение элементов ограждения – высота, толщина, ширина поручней, сторона сечения балясины.
  • Шаг 12. Перекрытие и стены – блоки используются только для визуализации и не влияют на количество материалов.
  • Шаг 13. Перепроверка всех введенных параметров и старт расчета лестницы с поворотом на 180° с площадкой с помощью кнопки «Рассчитать».



Чертежи П-образной лестницы с площадкой

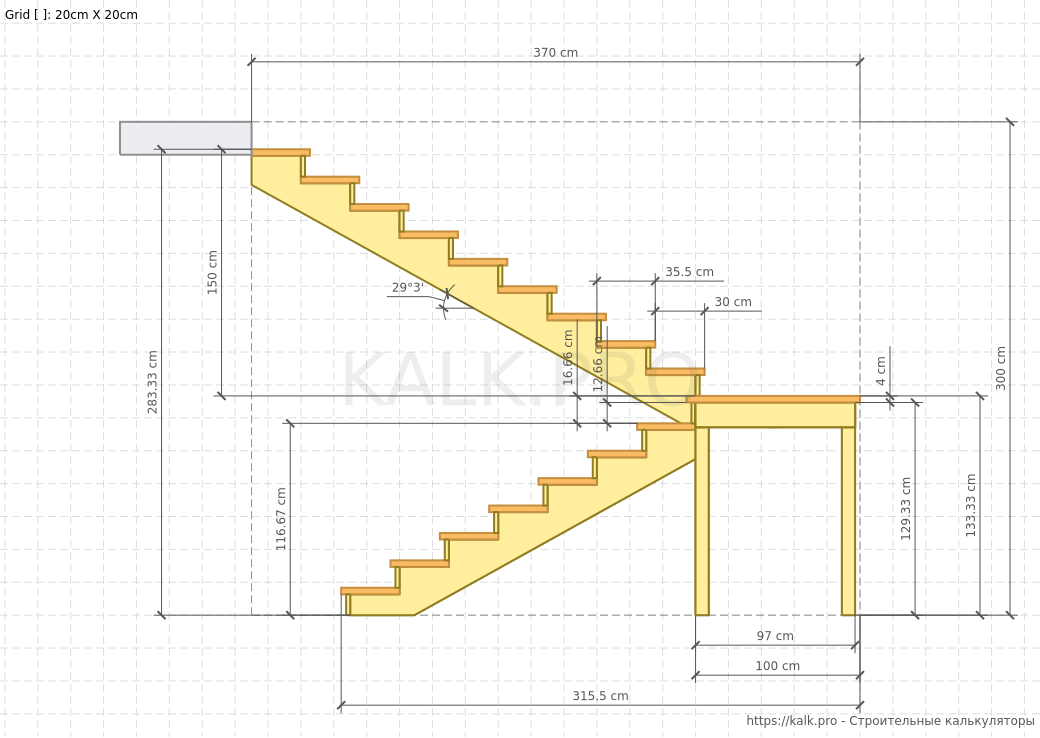

Чертеж лестницы с поворотом на 180 градусов с площадкой

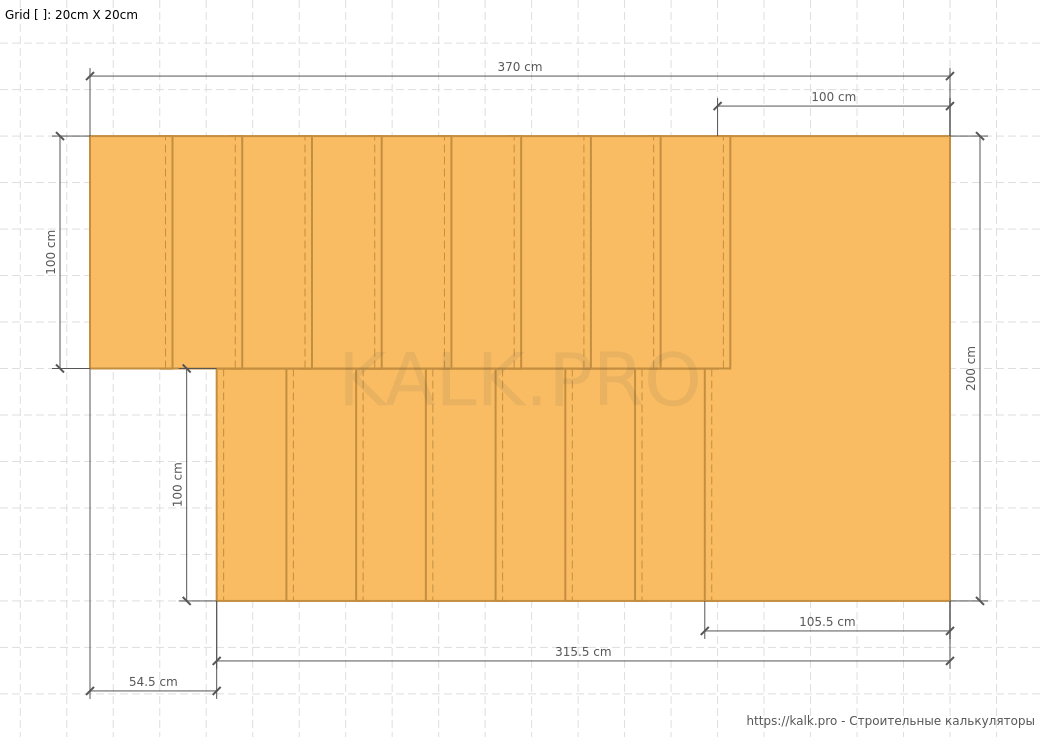

Чертеж поворотной лестницы на 180 градусов

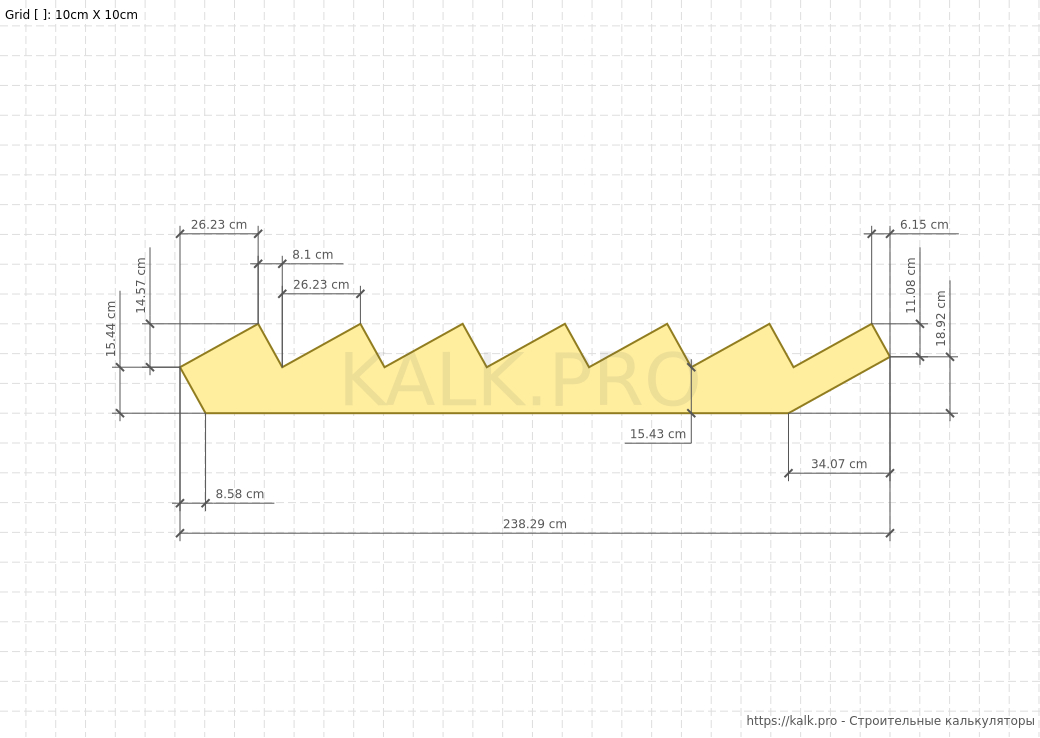

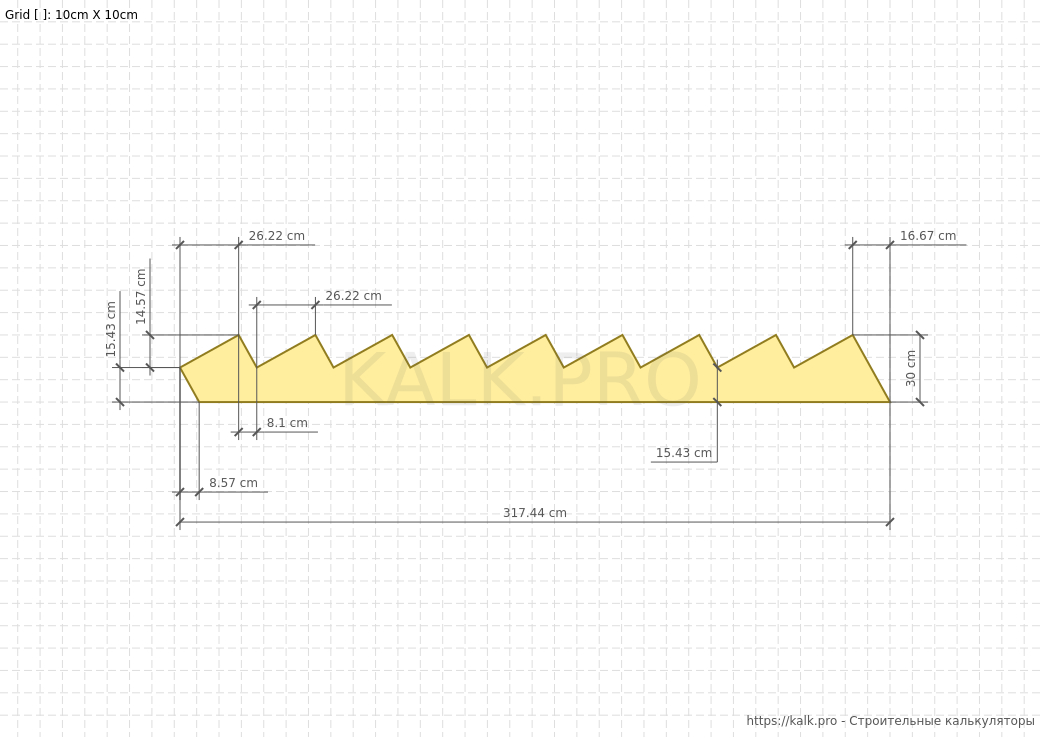

Чертеж косоура лестницы
Размер ступеней лестницы
