Рас­чет лес­тни­цы с за­беж­ны­ми сту­пеня­ми на 180 гра­дусов — он­лайн-каль­ку­лятор с чер­те­жами и 3D

Как рас­счи­тать лес­тни­цу с по­воро­том на 180° с за­беж­ны­ми сту­пеня­ми он­лайн?

• Шаг 1. Вы­бери­те еди­ницы из­ме­рения, DU – мм, см, м, дюй­мы, фу­ты.

• Шаг 2. Вы­бери­те тип чер­те­жей, CL – мо­нох­ромные, цвет­ные.

• Шаг 3. Вы­бери­те тип лес­тни­цы – ле­вос­то­рон­няя, LF*, пра­вос­то­рон­няя, RG**.
  * с по­воро­том на­лево
  ** с по­воро­том нап­ра­во

• Шаг 4. Вы­бери­те как счи­тать дли­ну лес­тни­цы — по вер­хне­му мар­шу, FTP, по сред­не­му мар­шу, FMD, по ниж­не­му мар­шу, FBT.

• Шаг 5. Вве­дите па­рамет­ры лес­тни­цы, про­ема – вы­сота про­ема, Y*, дли­на лес­тни­цы, X, ши­рина мар­ша, Z.
  * от по­ла 1-го эта­жа до по­ла 2-го эта­жа
  * вы­сота про­ема = вы­сота лес­тни­цы (ес­ли вер­хняя сту­пень не ни­же уров­ня 2-го эта­жа)

• Шаг 6. Вы­бери­те спо­соб креп­ле­ния по­ворот­ных сту­пеней — со­еди­нение Шип-Паз, LOC, со­еди­нение в раз­рез опор­но­го стол­ба, INT.

• Шаг 7. Под­бе­рите па­рамет­ры сту­пеней – ко­личес­тво сту­пеней вер­хне­го мар­ша, QT, ко­личес­тво сту­пеней сред­не­го мар­ша, QM*, ко­личес­тво сту­пеней ниж­не­го мар­ша, QB, тол­щи­на сту­пеней, SW, выс­туп края сту­пеней, SF**.
  * лес­тни­ца двух­марше­вая — 0 шт (по умол­ча­нию)
  * лес­тни­ца трех­марше­вая — 1+ шт
  ** выс­туп края сту­пени = свес сту­пени

• Шаг 7.1. Вы­бери­те ус­та­новить вер­хнюю сту­пень ни­же уров­ня 2-ого эта­жа или ос­та­вить на уров­не по­ла 2-го эта­жа, SP.

• Шаг 8. Вы­бери­те ус­та­новить под­сту­пен­ки или нет, H.

• Шаг 8.1. Вве­дите па­рамет­ры под­сту­пенов — тол­щи­на под­сту­пен­ков, HT.

• Шаг 8.2. Вы­бери­те ус­та­новить под­сту­пен­ки за сту­пенью или нет, AS.
  * ес­ли ак­тивно, ши­рина сту­пени умень­ша­ет­ся на тол­щи­ну под­сту­пен­ка

• Шаг 9. Вве­дите па­рамет­ры ко­со­уров пря­мого мар­ша – тол­щи­на ко­со­ура, T, ши­рина ко­со­ура, WI.

• Шаг 10. Вве­дите па­рамет­ры ко­со­уров по­ворот­но­го уз­ла – тол­щи­на ко­со­ура, IT, ши­рина ко­со­ура, IW.

• Шаг 11. Вве­дите па­рамет­ры ба­лок жес­ткос­ти по­ворот­но­го уз­ла — тол­щи­на, JT, ши­рина JW.

• Шаг 12. Вве­дите па­рамет­ры опор­ных стол­бов — ши­рина се­чения, SB.

• Шаг 13. Вве­дите па­рамет­ры ог­ражде­ния – се­чение ба­ляси­ны, BA, вы­сота ог­ражде­ния, RH*, тол­щи­на по­руч­ня, RT, ши­рина по­руч­ня, RW.
  * вы­сота ог­ражде­ния = вы­сота ба­ляси­ны + тол­щи­на по­руч­ня

• Шаг 14. Вве­дите па­рамет­ры пе­рек­ры­тия* – тол­щи­на пе­рек­ры­тия, ST.
  * тре­бу­ет­ся толь­ко для ви­зу­али­зации

• Шаг 15. Вве­дите па­рамет­ры стен* — тол­щи­на сте­ны, WT.
  * тре­бу­ет­ся толь­ко для ви­зу­али­зации

• Шаг 16. Вни­матель­но про­верь­те все зна­чения и вы­пол­ни­те рас­чет П-об­разной лес­тни­цы на 180° с по­ворот­ны­ми сту­пеня­ми, на­жав на кноп­ку «Рас­счи­тать» в он­лайн-каль­ку­лято­ре.

Смеж­ные нор­ма­тив­ные до­кумен­ты

• СП 64.13330.2017 «Де­ревян­ные конс­трук­ции»
• СП 118.13330.2022 «Об­щес­твен­ные зда­ния и со­ору­жения»
• СП 20.13330.2016 «Наг­рузки и воз­дей­ствия»
• СП 112.13330.2011 «По­жар­ная бе­зопас­ность зда­ний и со­ору­жений»

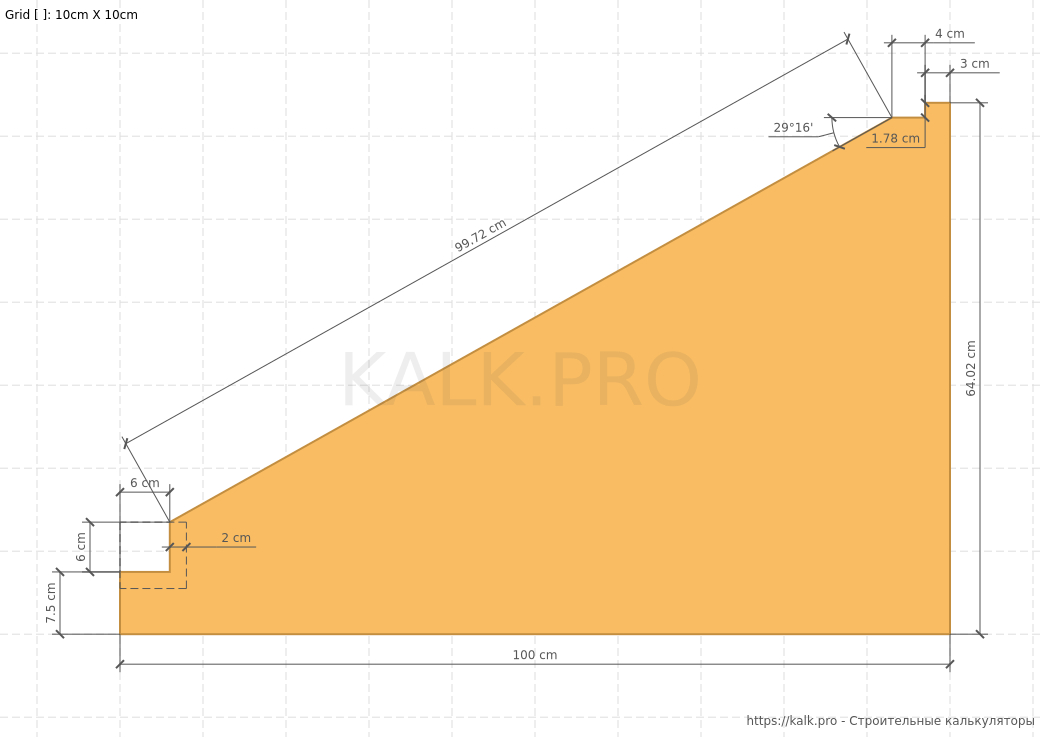

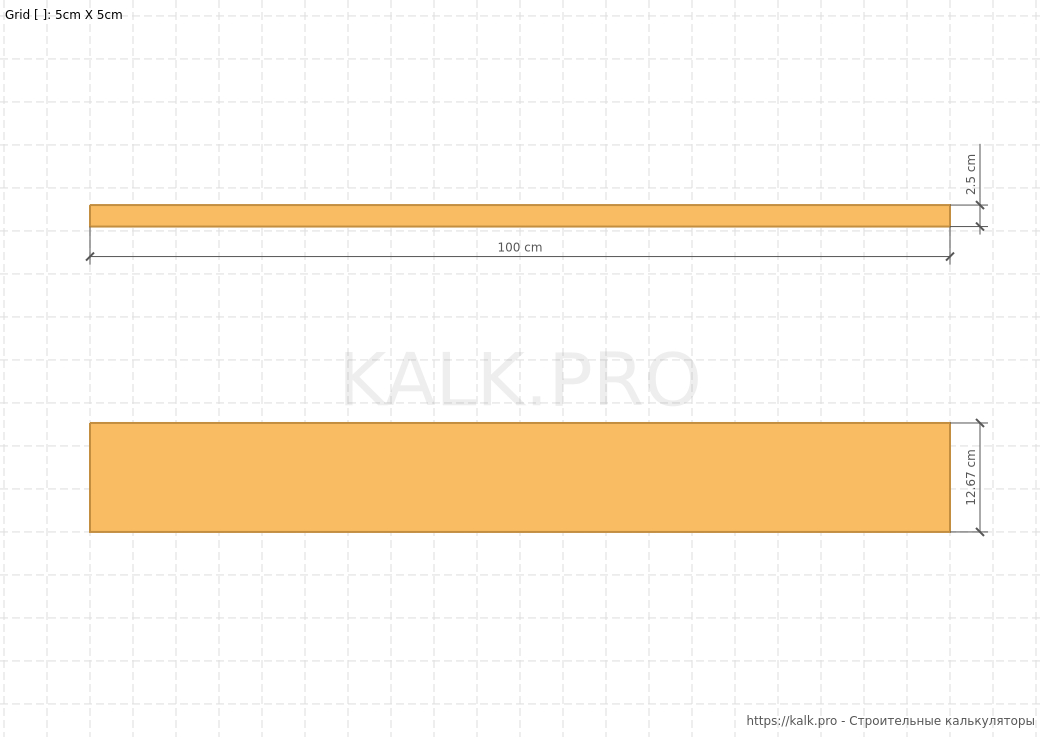

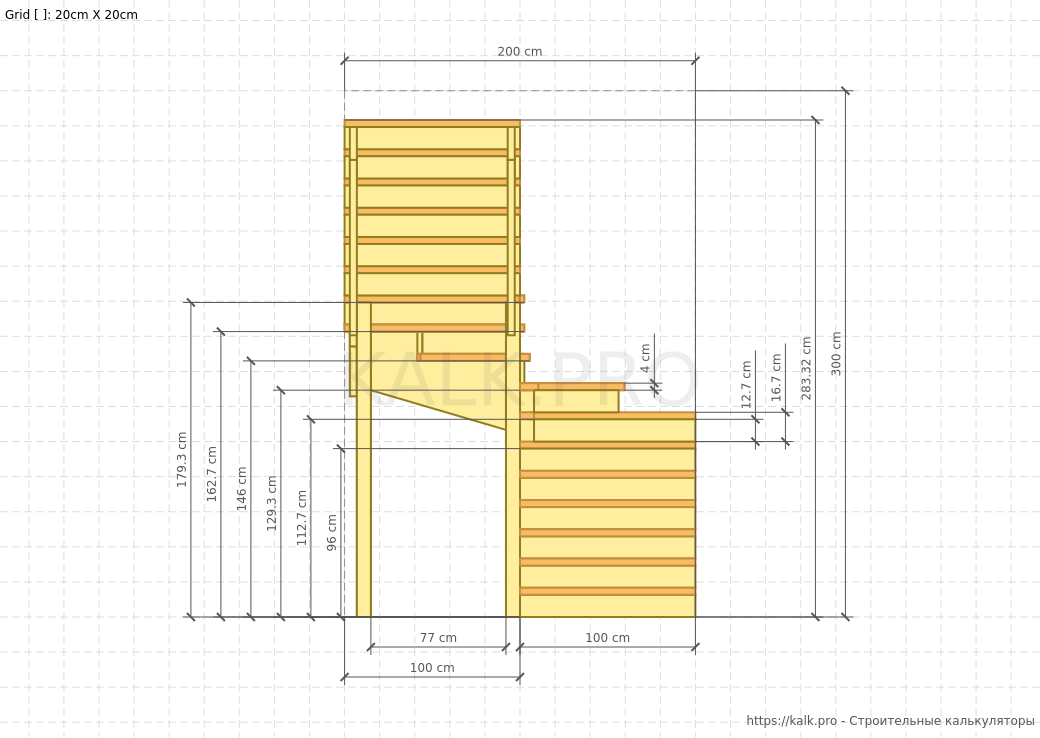

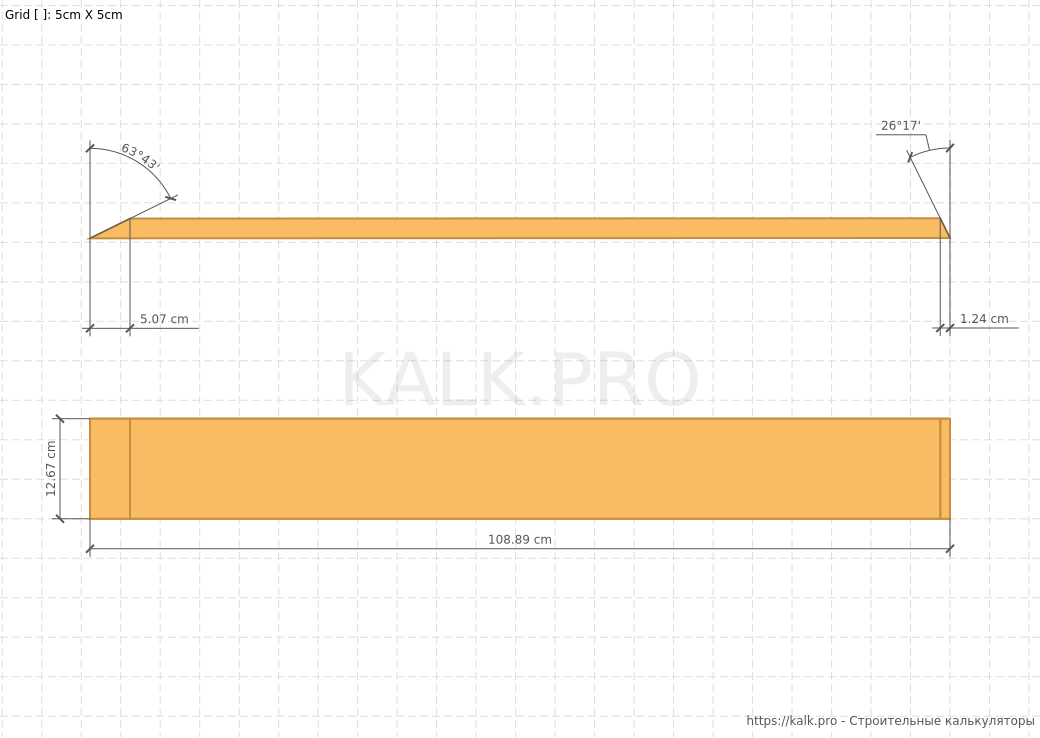

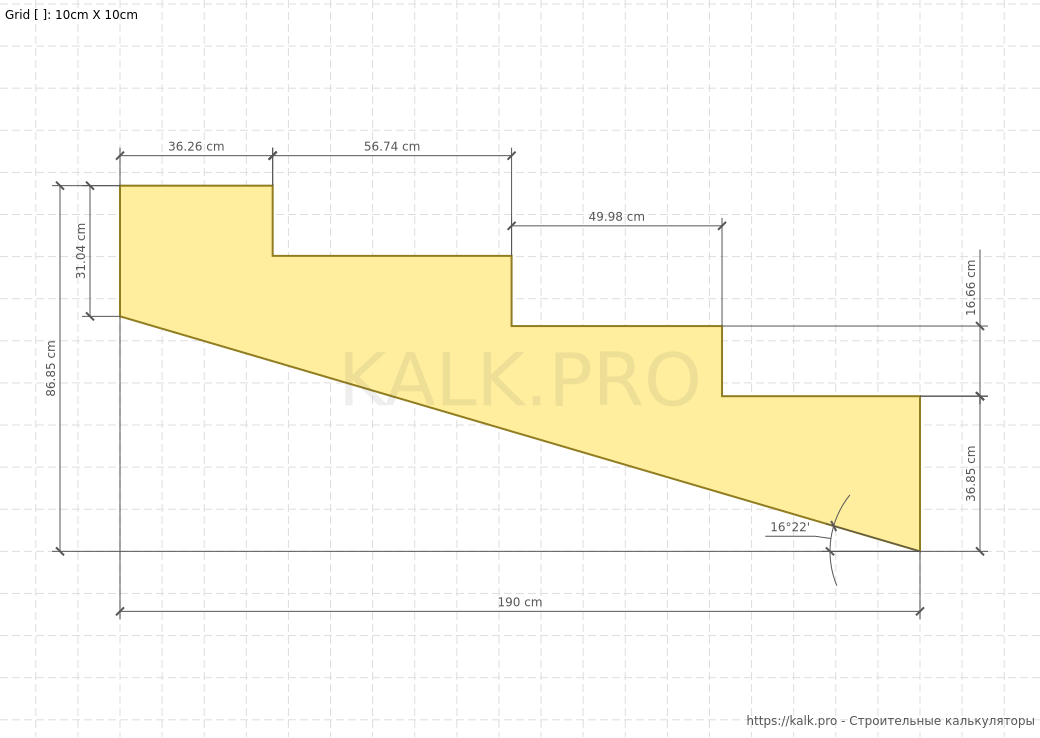

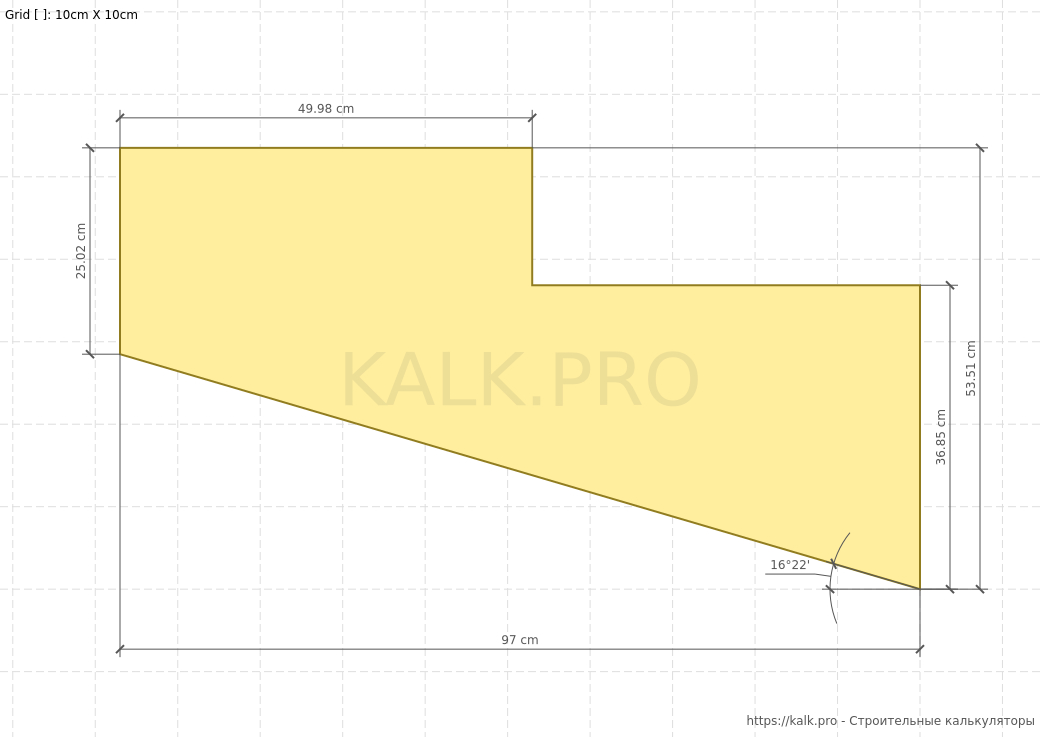

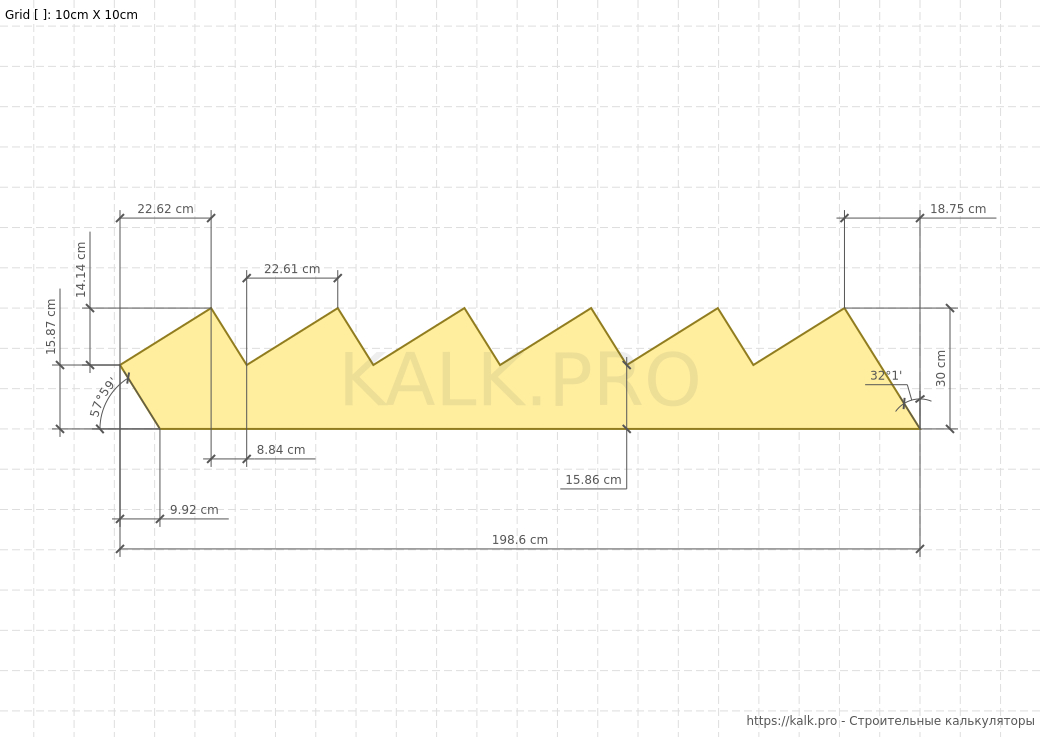

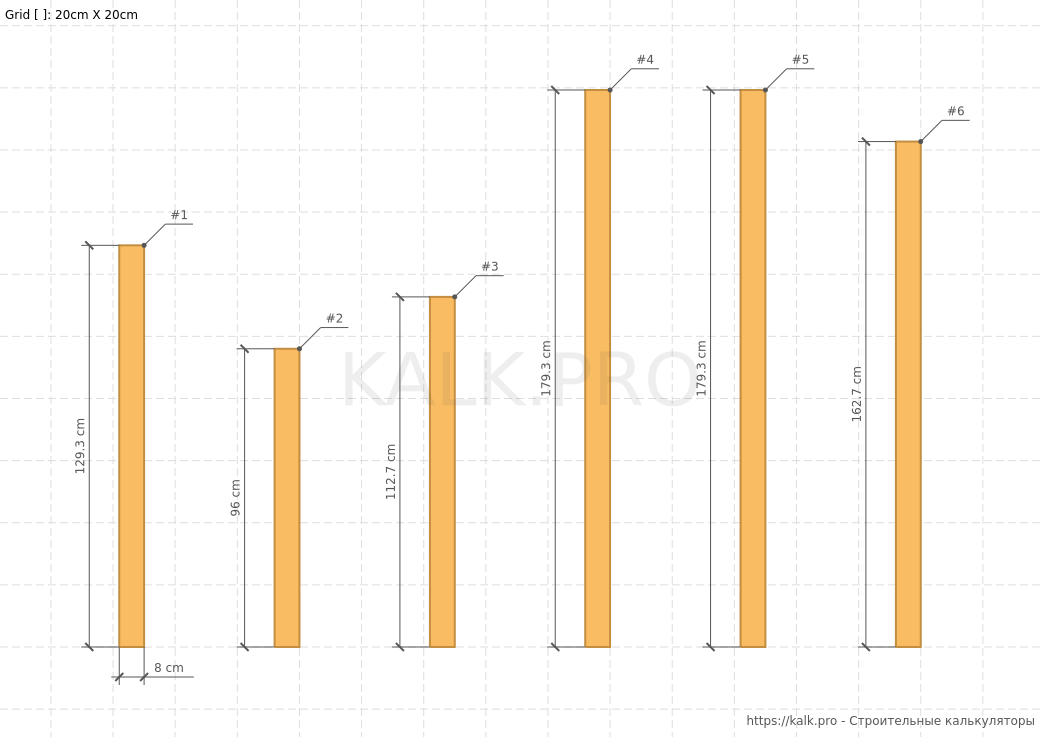

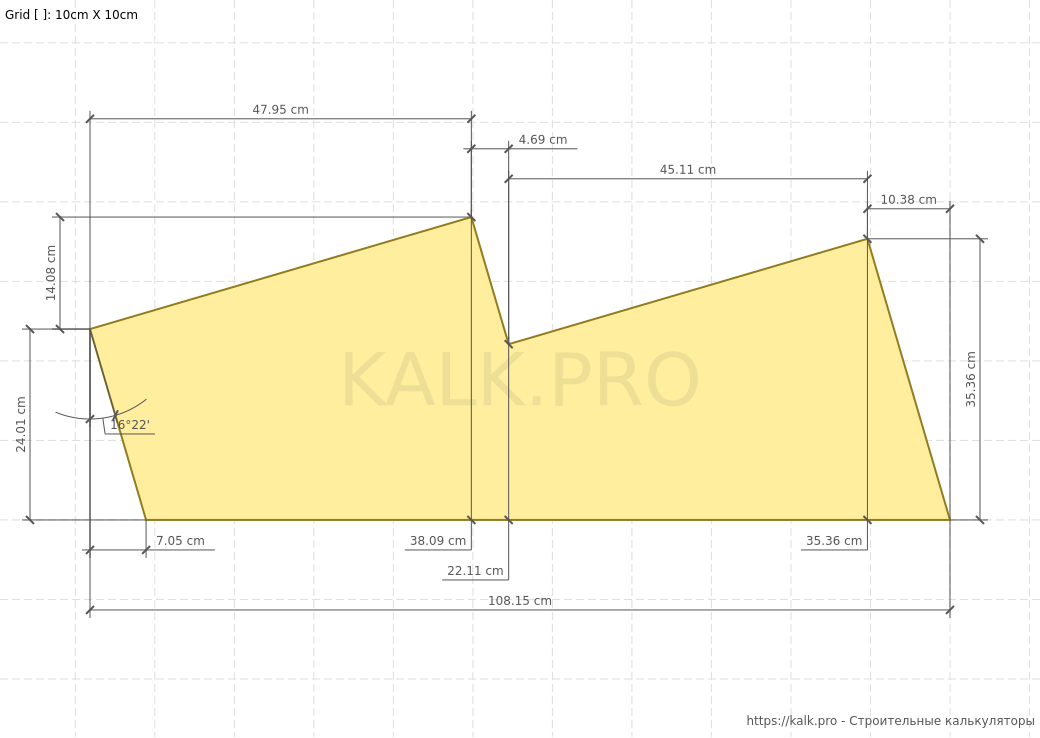

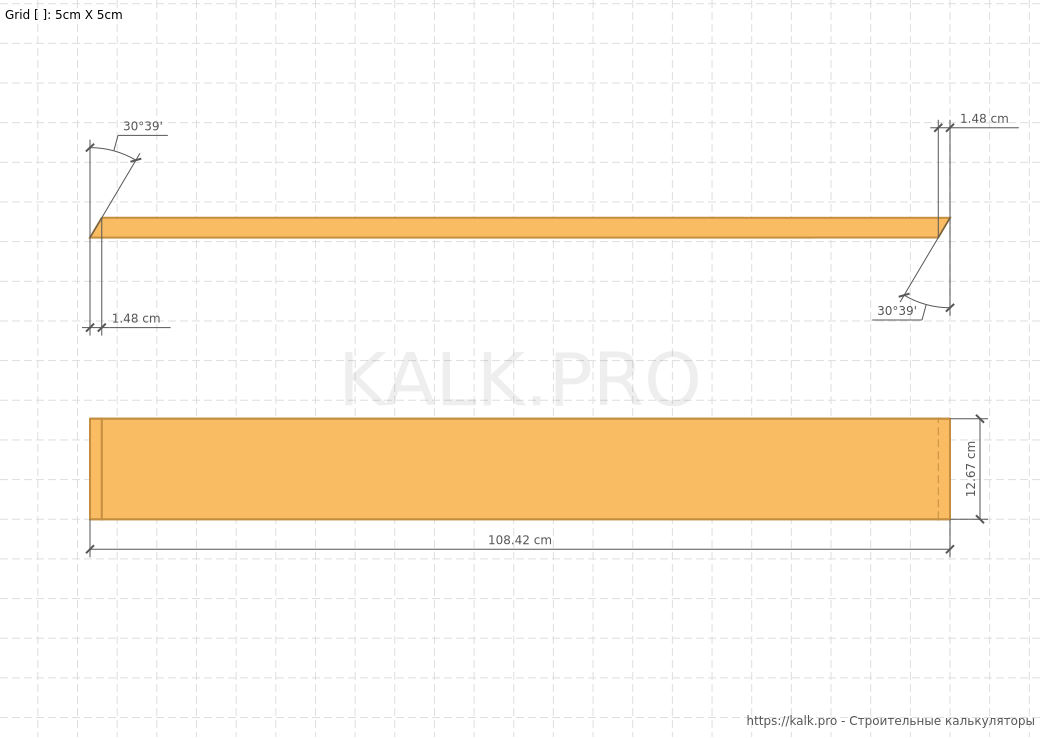

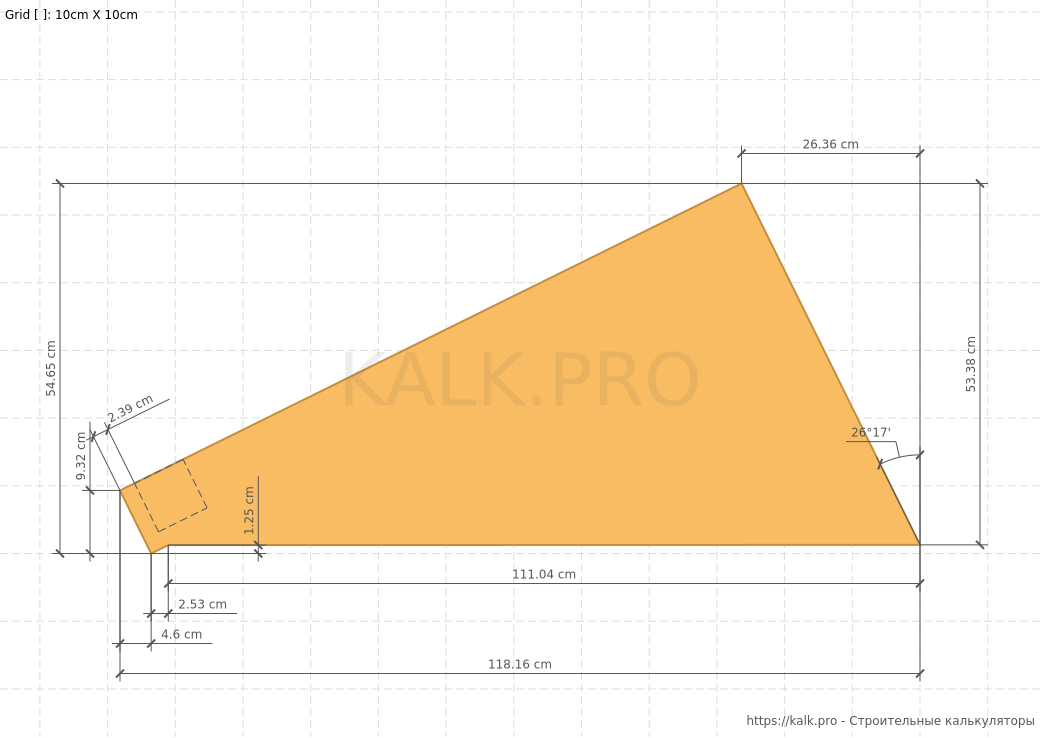

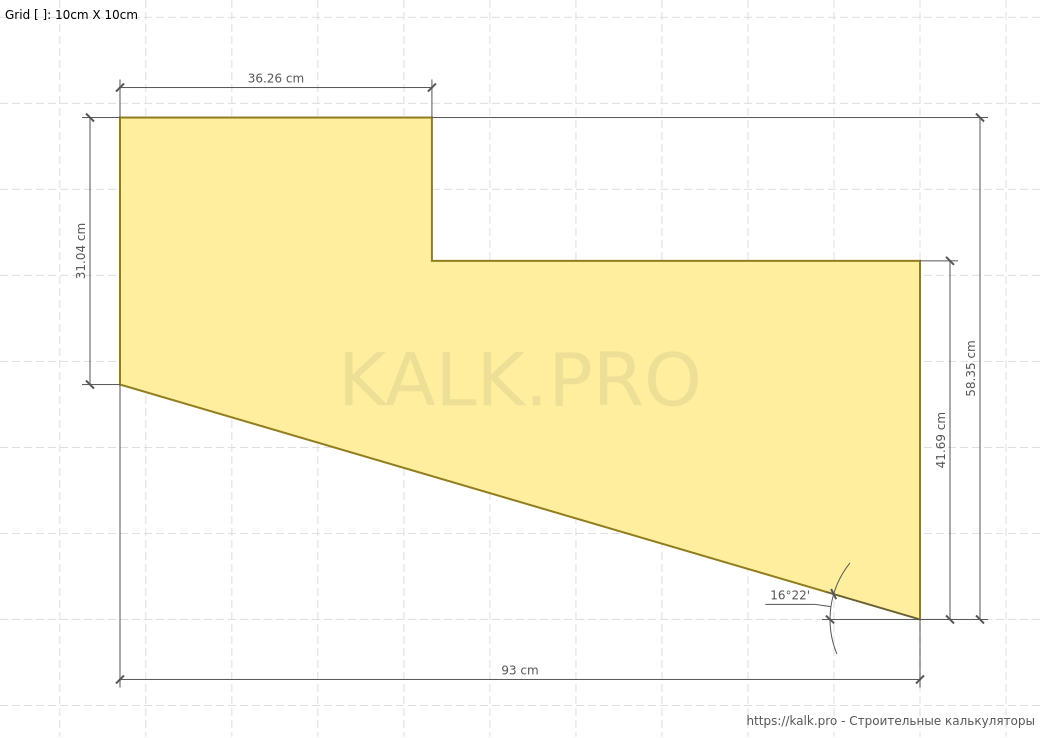

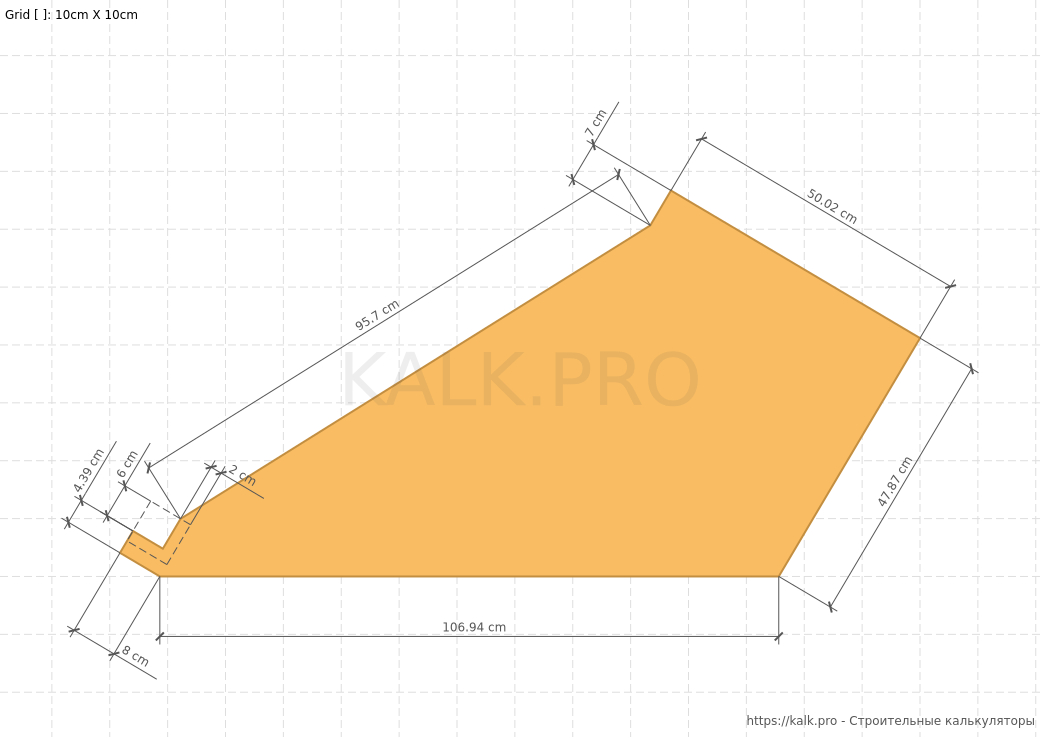

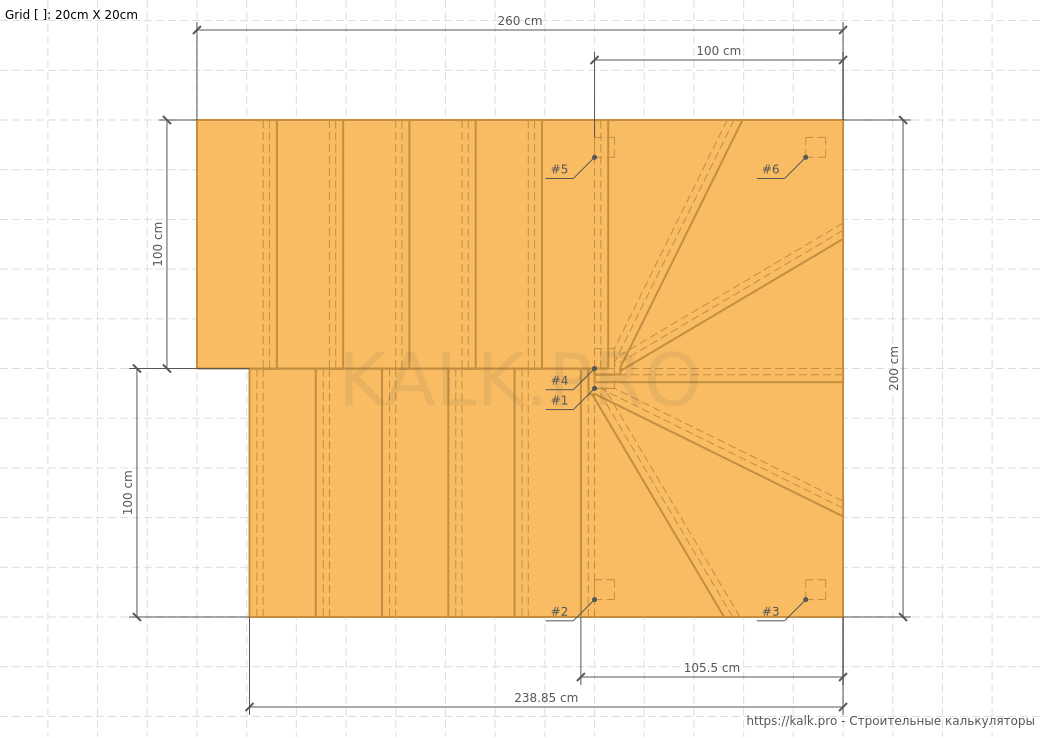

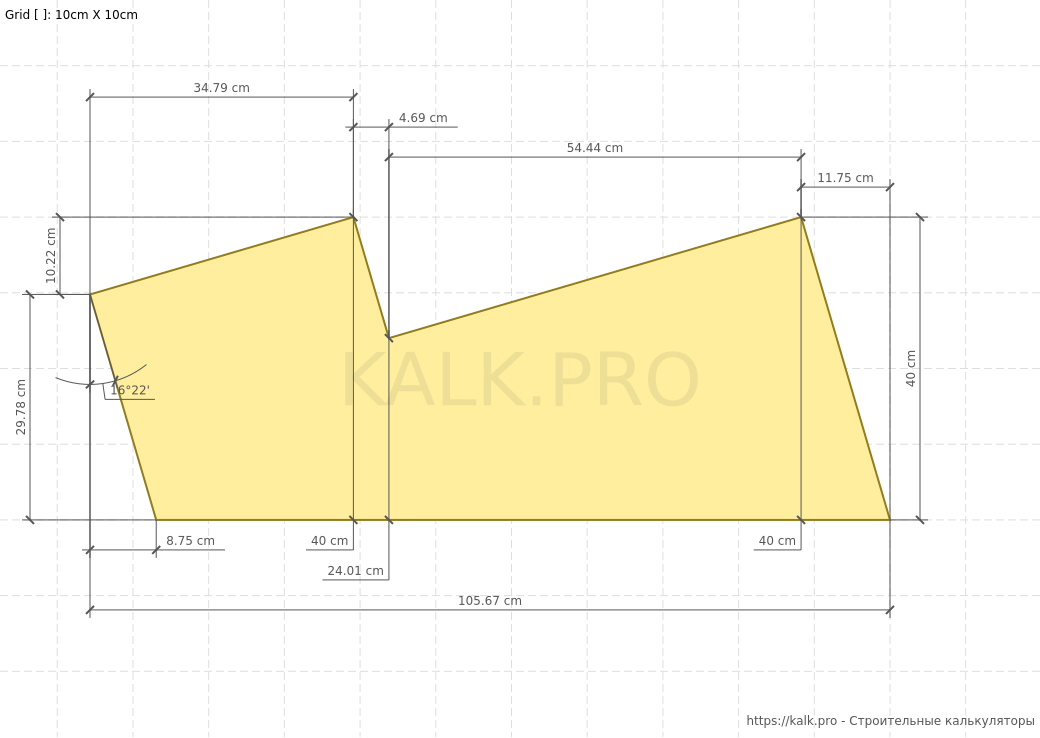

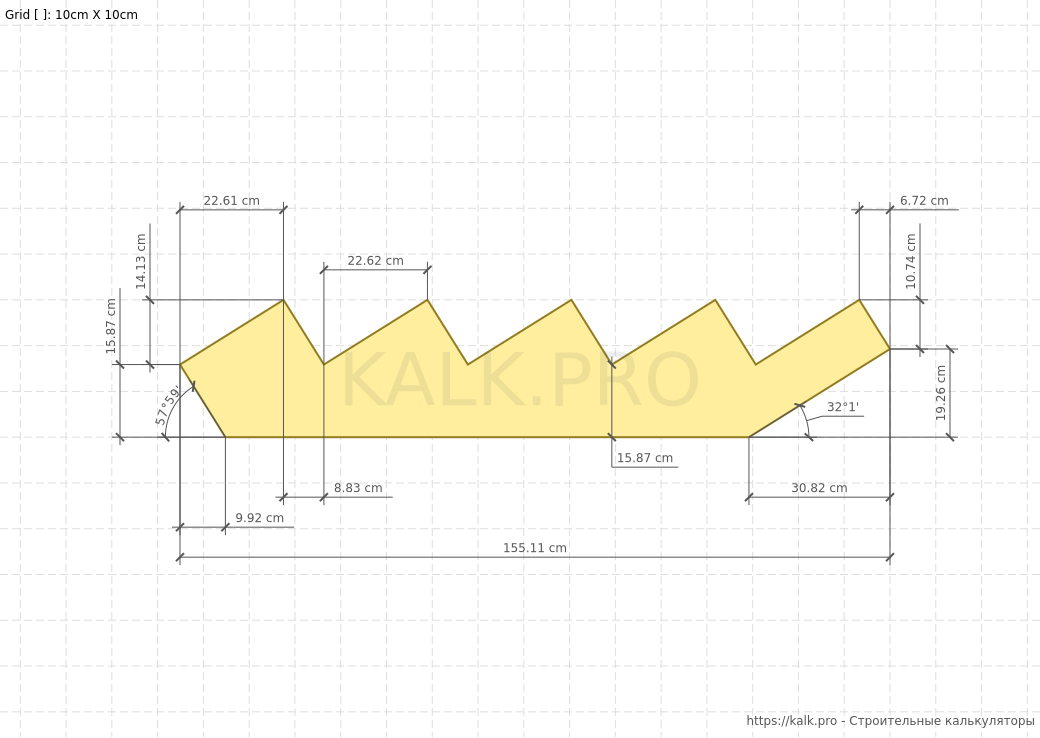

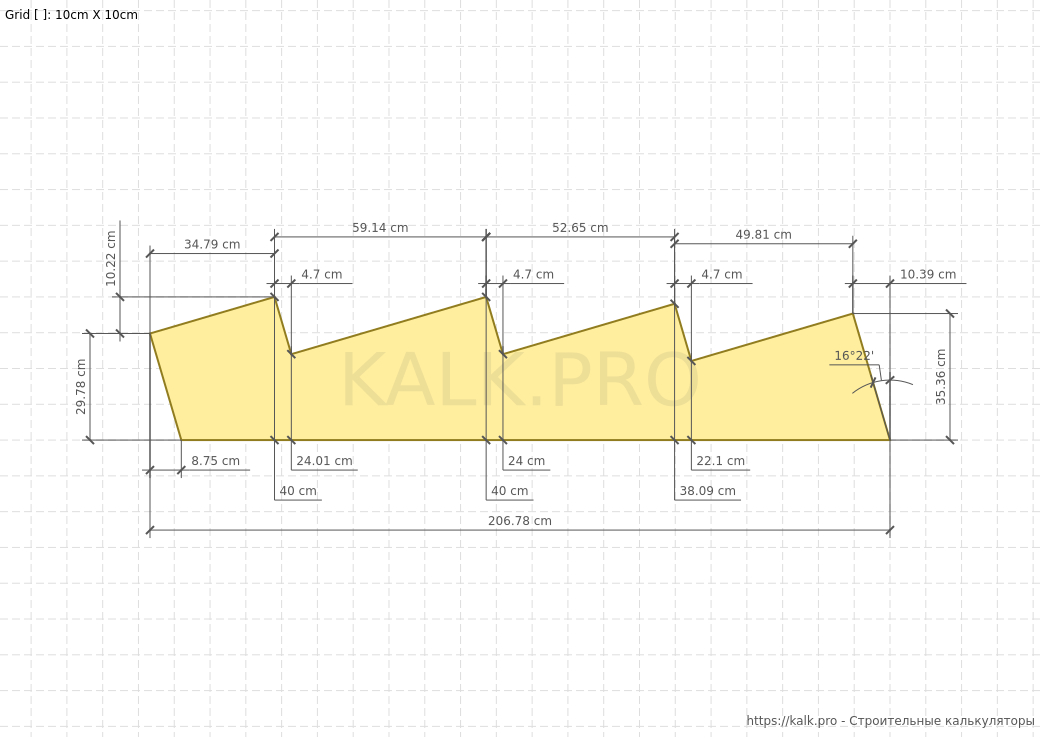

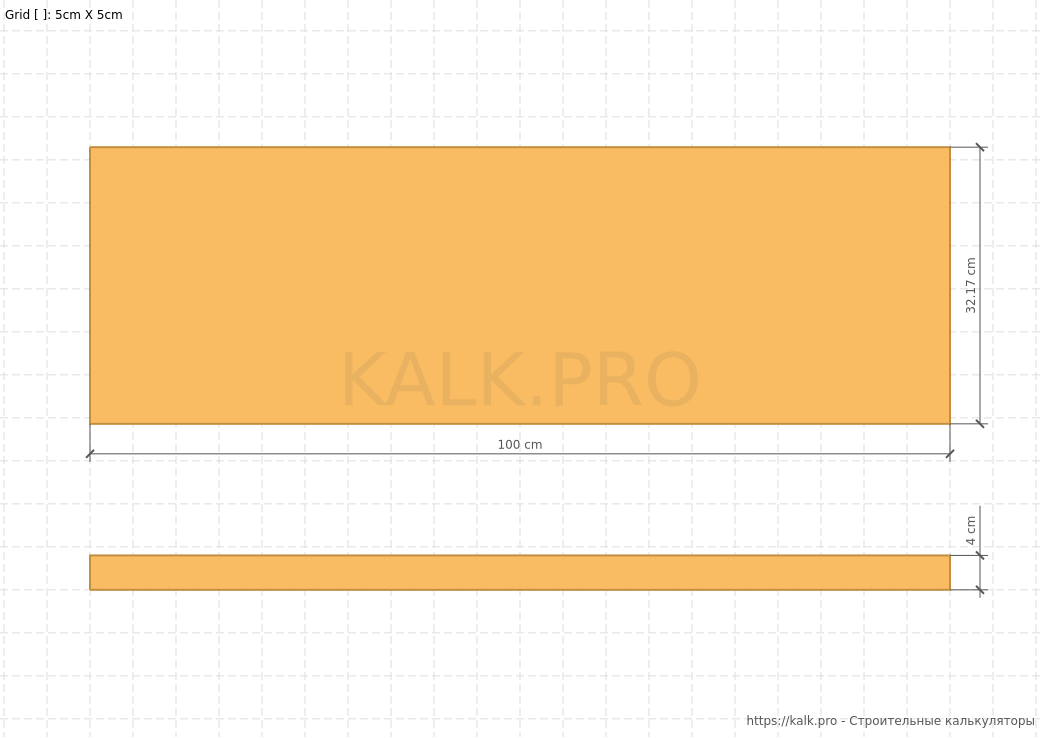

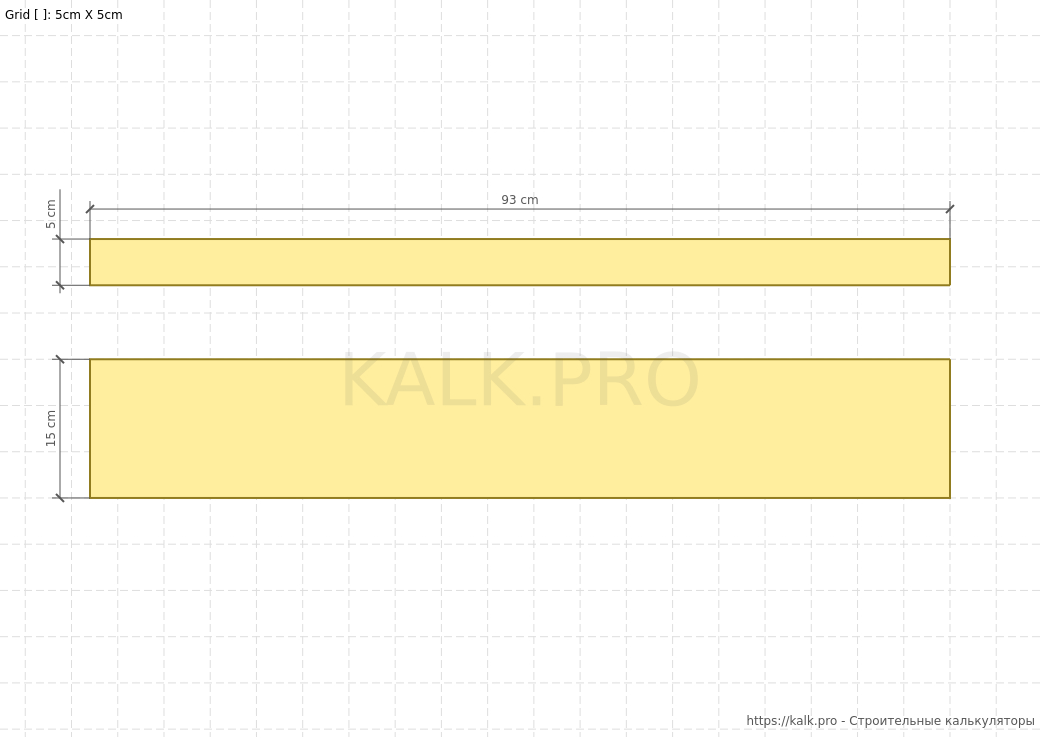

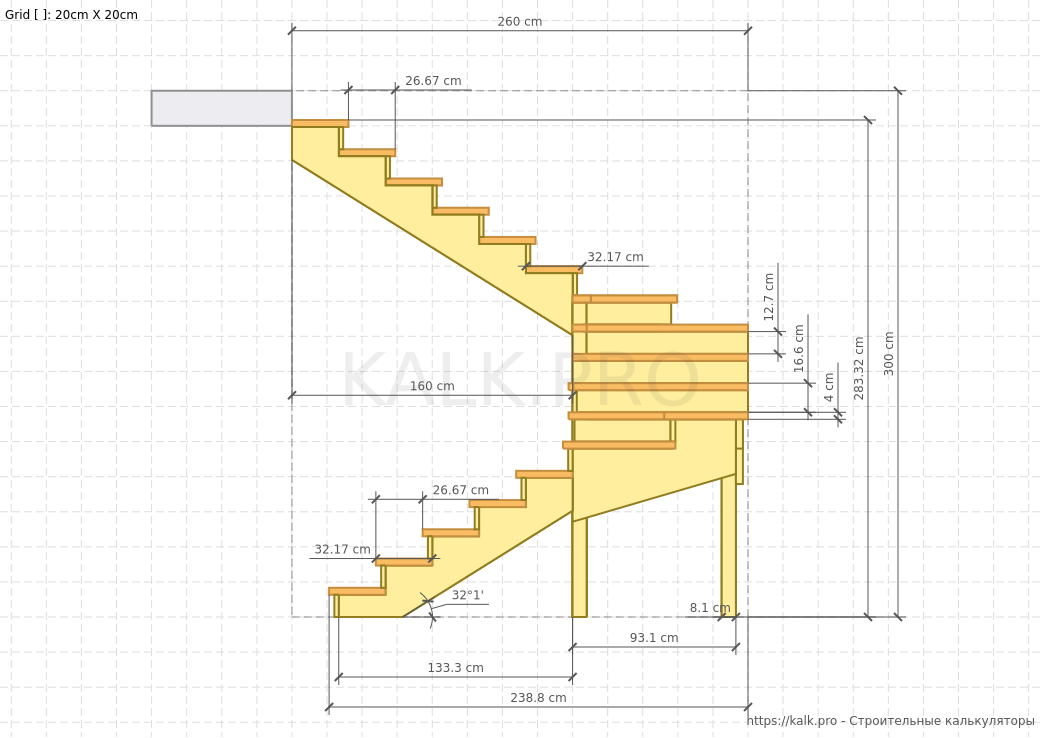

Чер­те­жи П-об­разной лес­тни­цы на 180° с по­ворот­ны­ми сту­пеня­ми
