Расчет лестницы из металла с забежными ступенями на 180 градусов — онлайн-калькулятор с чертежами и 3D

Воспользуйтесь 3D-калькулятором лестницы из металла 180° с забежными ступенями с чертежами и размерами бесплатно — выполните расчет и получите проект металлической забежной лестницы с поворотом на 180° онлайн.

← Калькулятор лестницы
Ошибка расчётаПожалуйста, проверьте правильность введённых данных
Калькулятор будет доступен после внесения изменений в соответствующие параметры.
Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.
Переключить интерфейс
Отображение
DU
CL
Тип лестницы
LF
RG
Размеры лестницы, проем
Y
X
Z
Считать длину лестницы вдоль
FTP
FMT
FBT
Ступени
QB
1
QM
0
QT
13
SW
SF
SO
SP
Подступенки
H
HT
AS
FP
Косоуры
STH
STW
SS
Перемычки
BTH
BTW
BAD
Опорные столбы
SBA
SB
Перекрытие
ST
SFX
Ограждение (балюстрада)
RH
BA
RT
RW
Стены
WT
Лестница от Kalk.Pro для самостоятельной сборки  103 604 руб.
Комплект из сосны: опоры, ступени, перила, балясины, крепления, инструкция.
Размеры по проему из расчета. Изготовление 14 дней. Доставка по РФ. Гарантия.
Узнать подробнее
Переключить интерфейс
Выберите проекцию:
  • Чертеж лестницы (вид спереди)Чертеж лестницы (вид спереди)

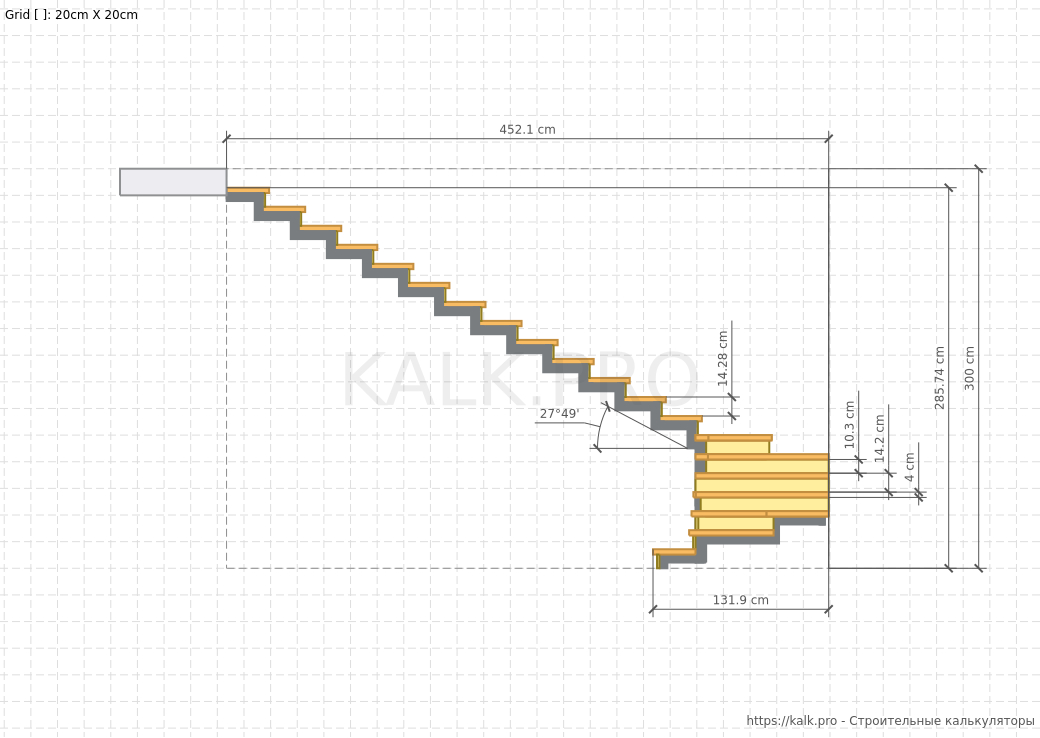

  • Чертеж лестницы (вид сбоку)Чертеж лестницы (вид сбоку)

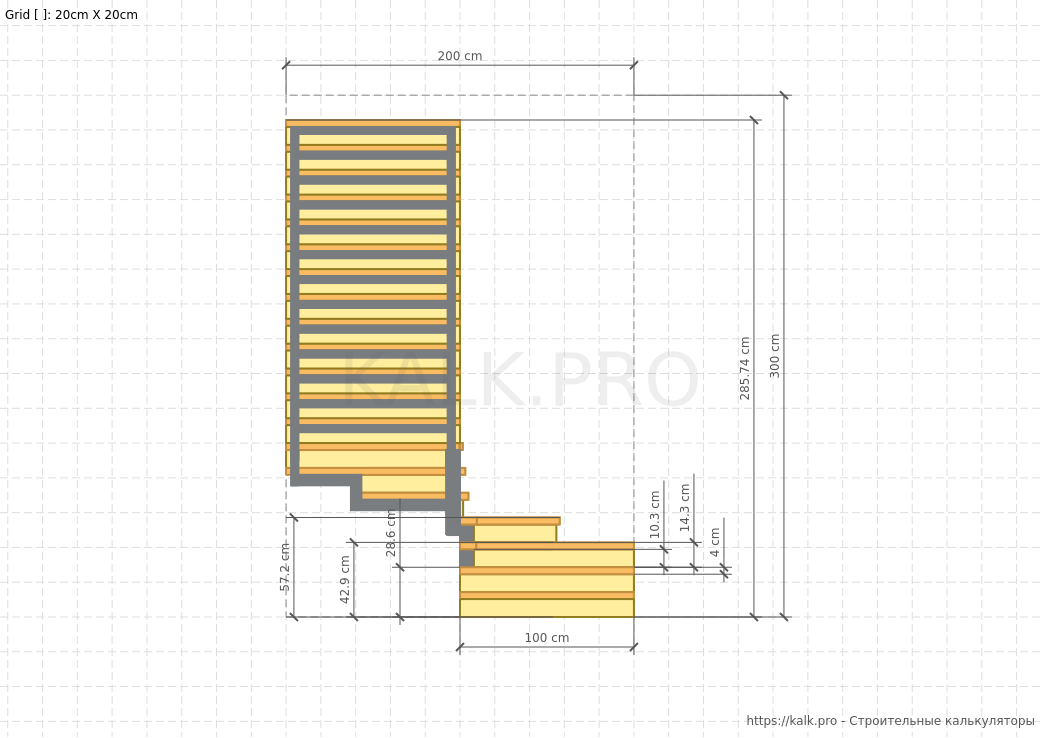

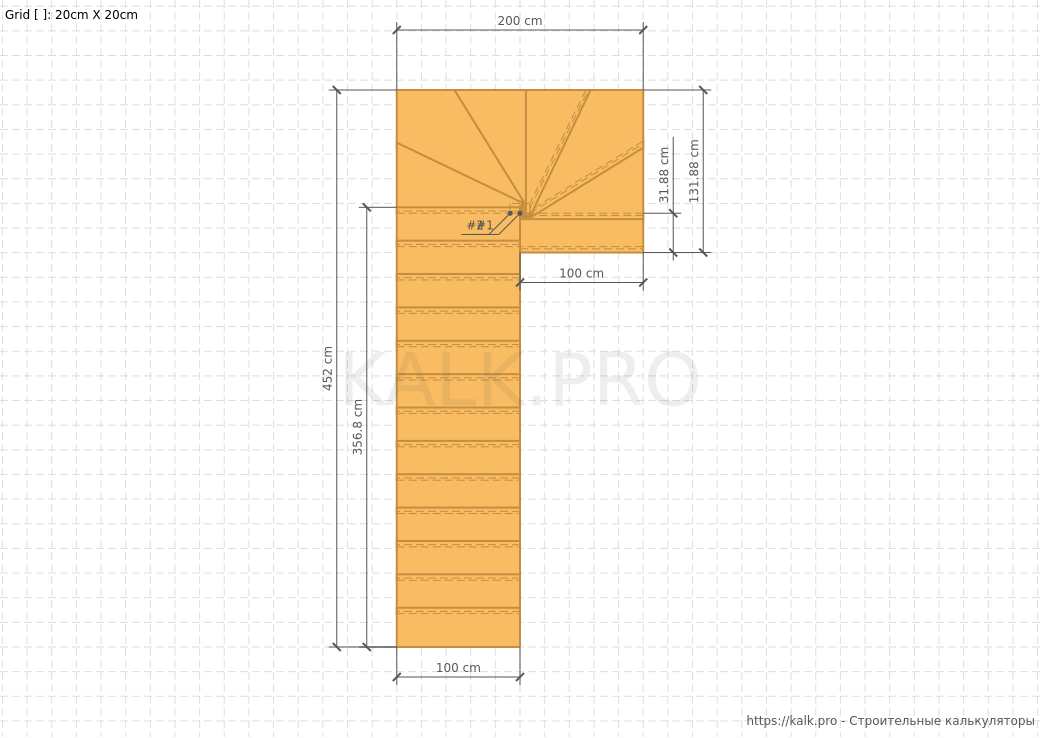

  • Чертеж лестницы (вид сверху)Чертеж лестницы (вид сверху)

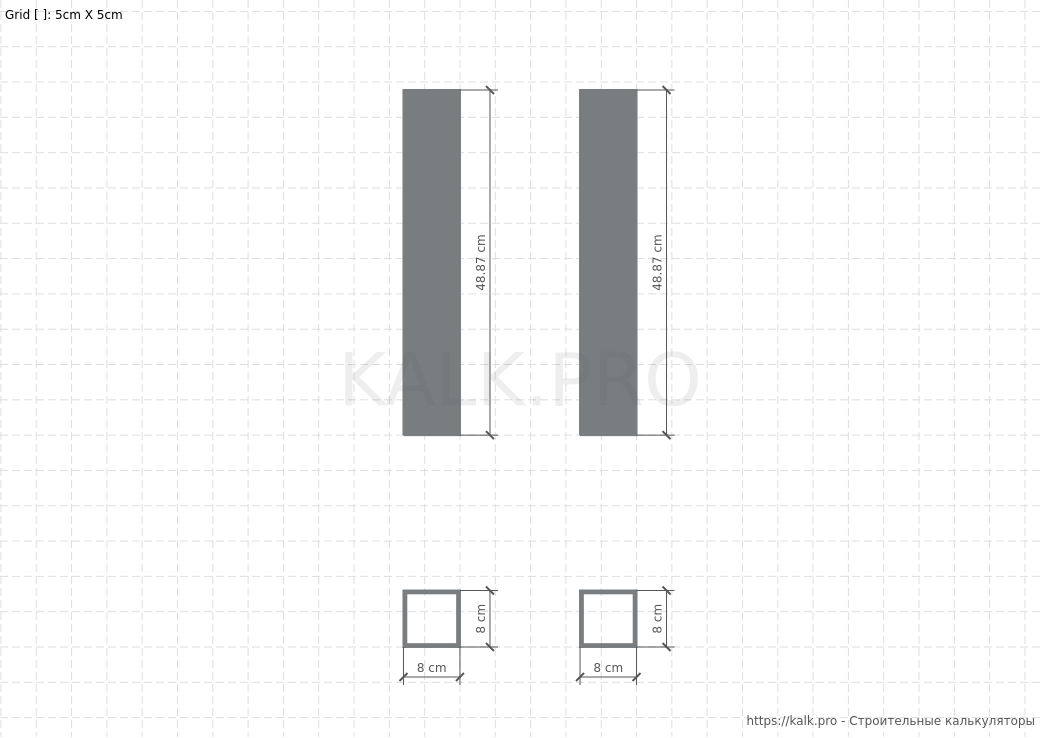

  • Опорные столбыОпорные столбы

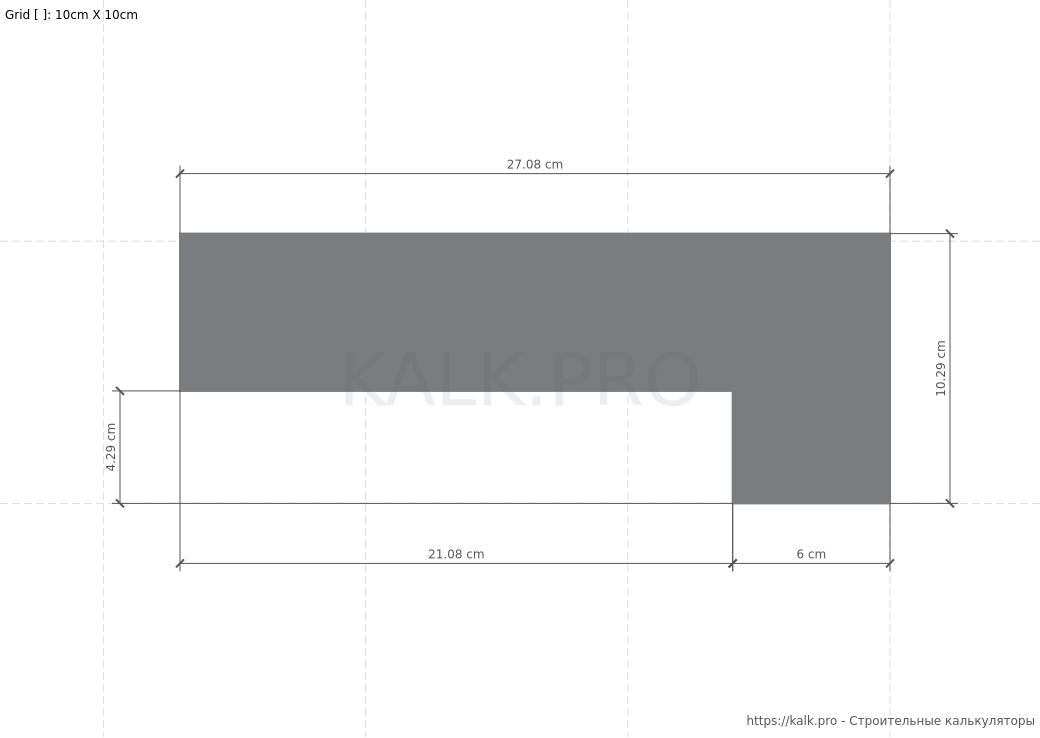

  • Нижний косоурНижний косоур

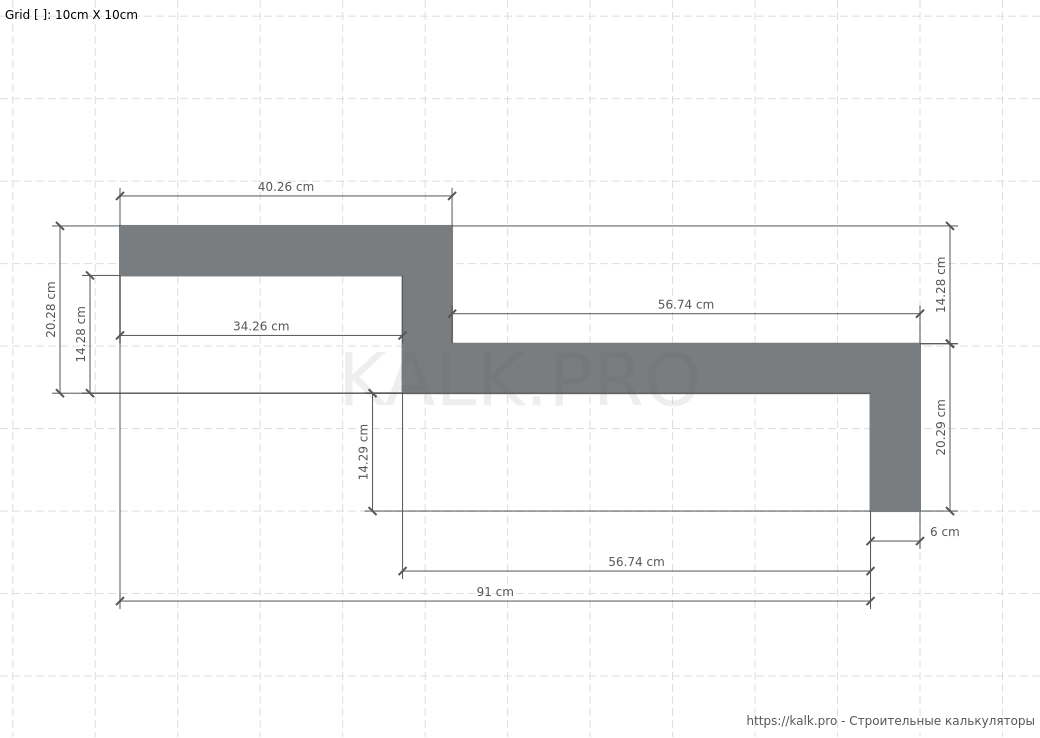

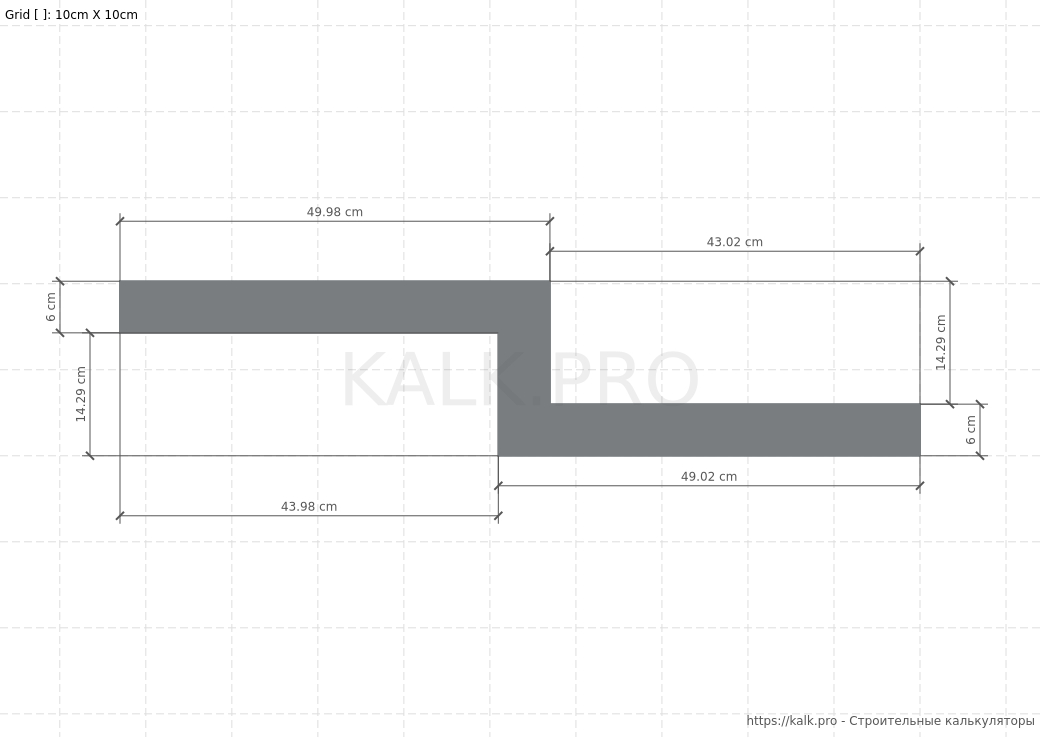

  • Косоур забежных ступеней №1Косоур забежных ступеней №1

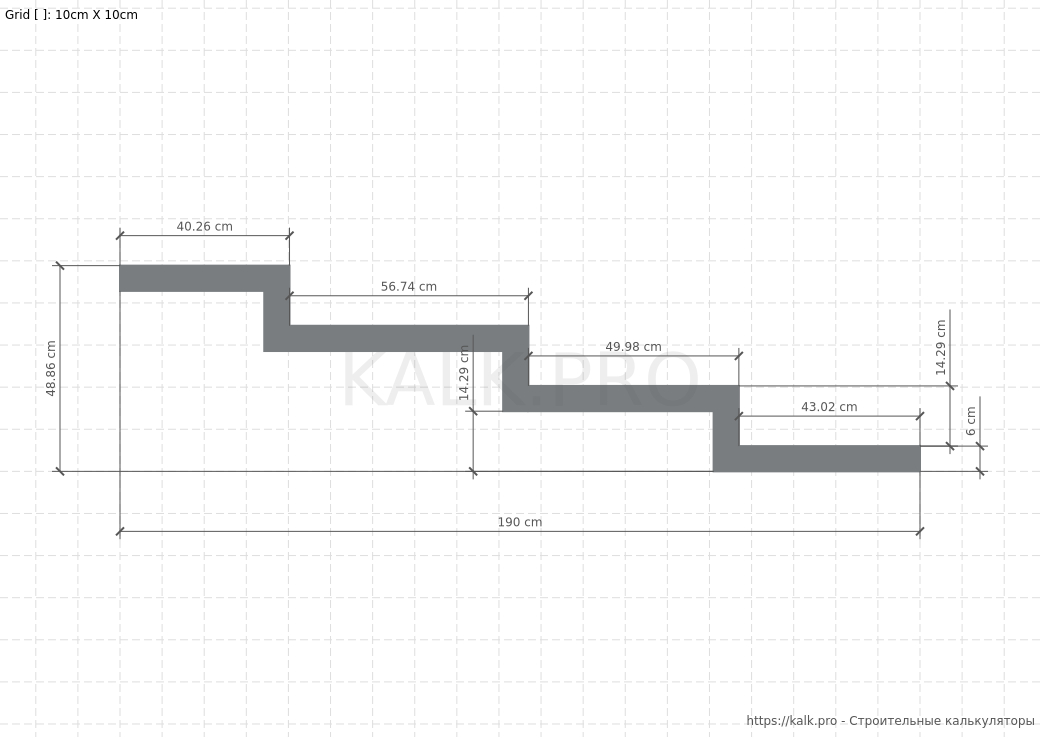

  • Средний косоур забежных ступенейСредний косоур забежных ступеней
  • Косоур забежных ступеней №2Косоур забежных ступеней №2

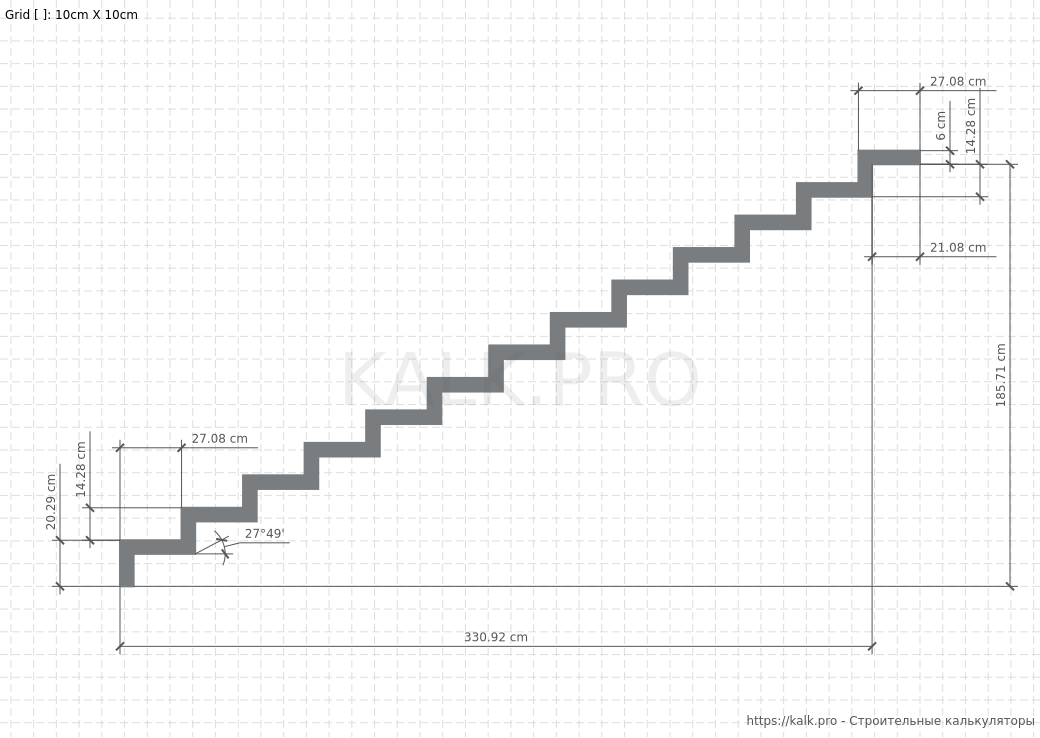

  • Верхний косоурВерхний косоур

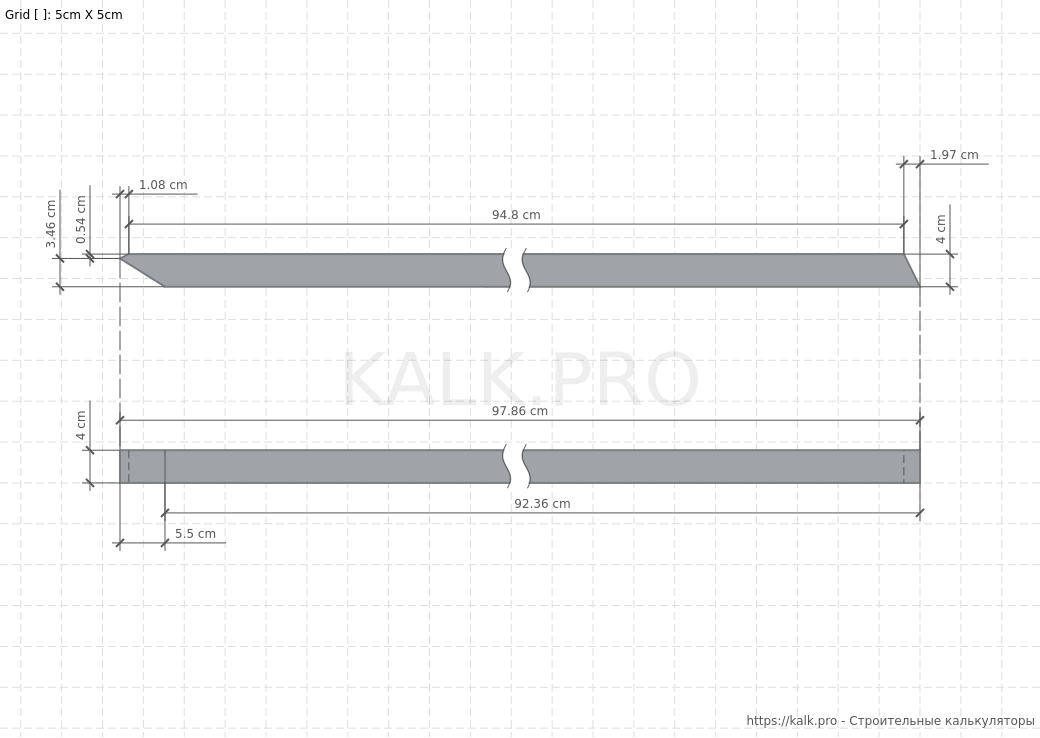

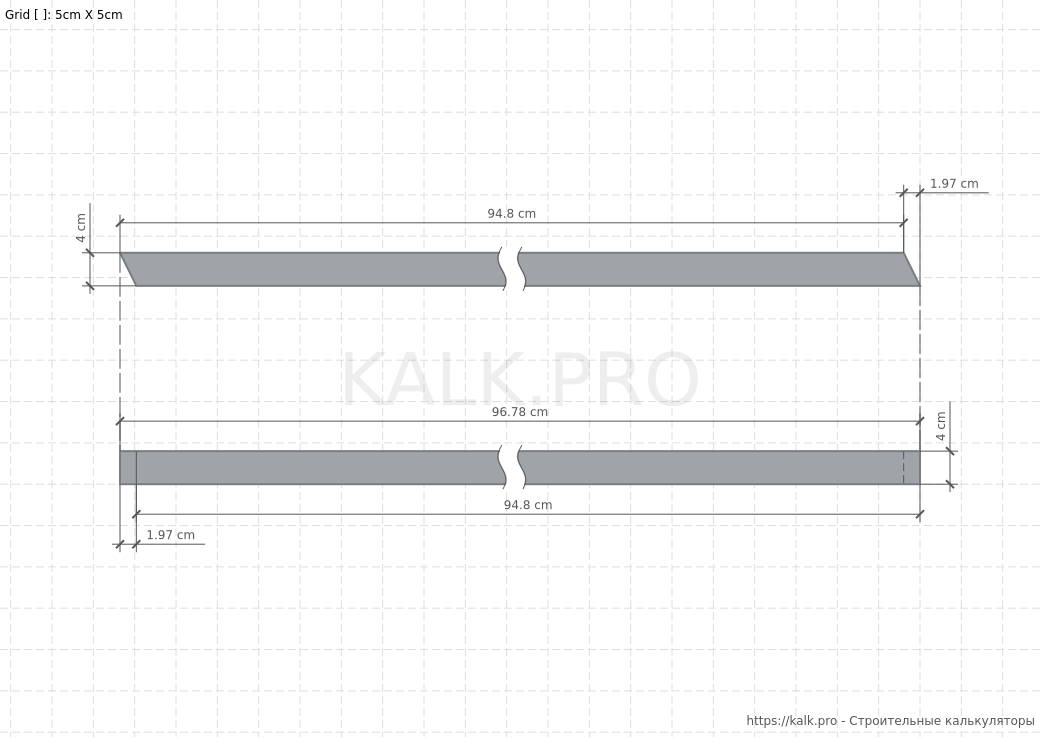

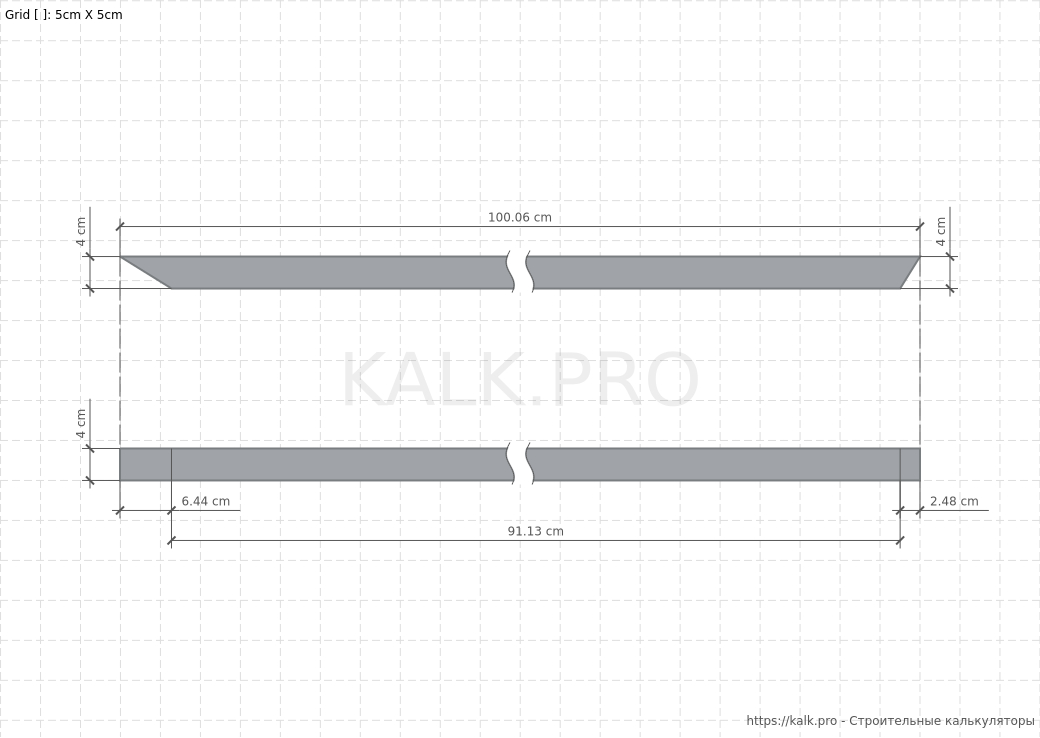

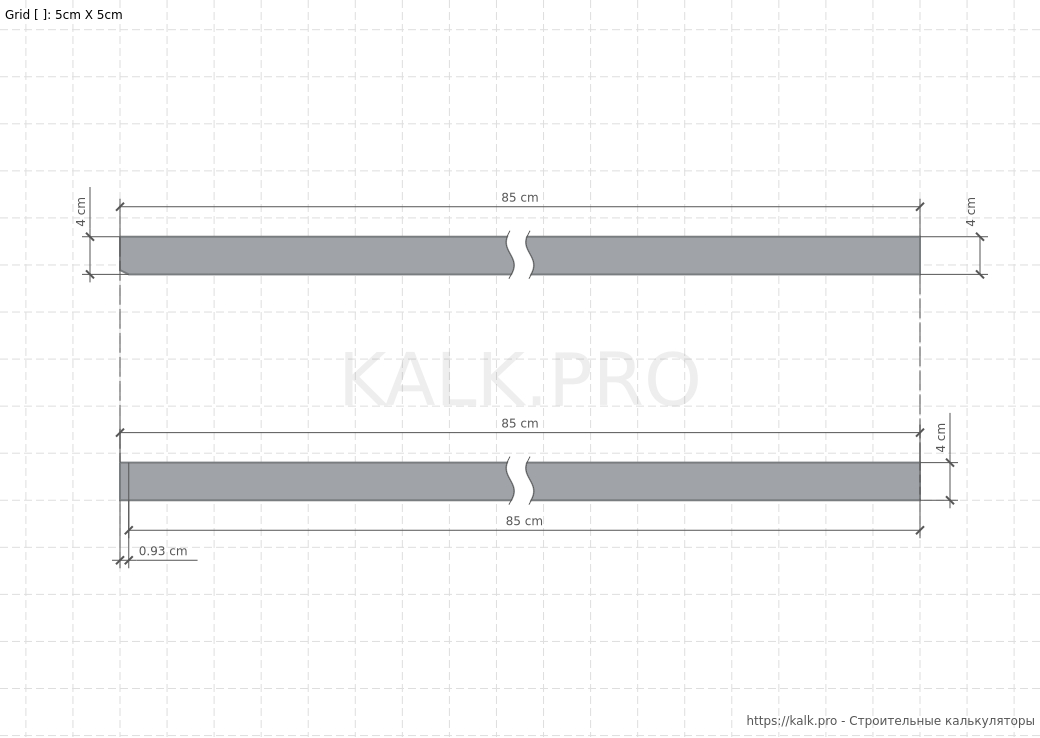

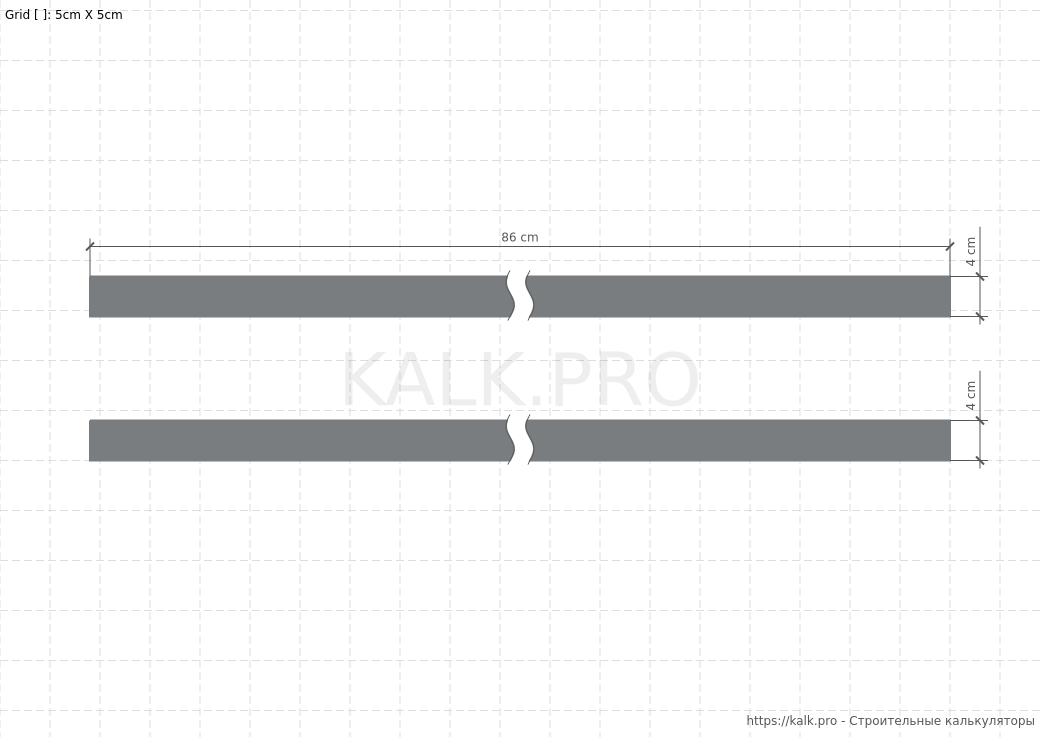

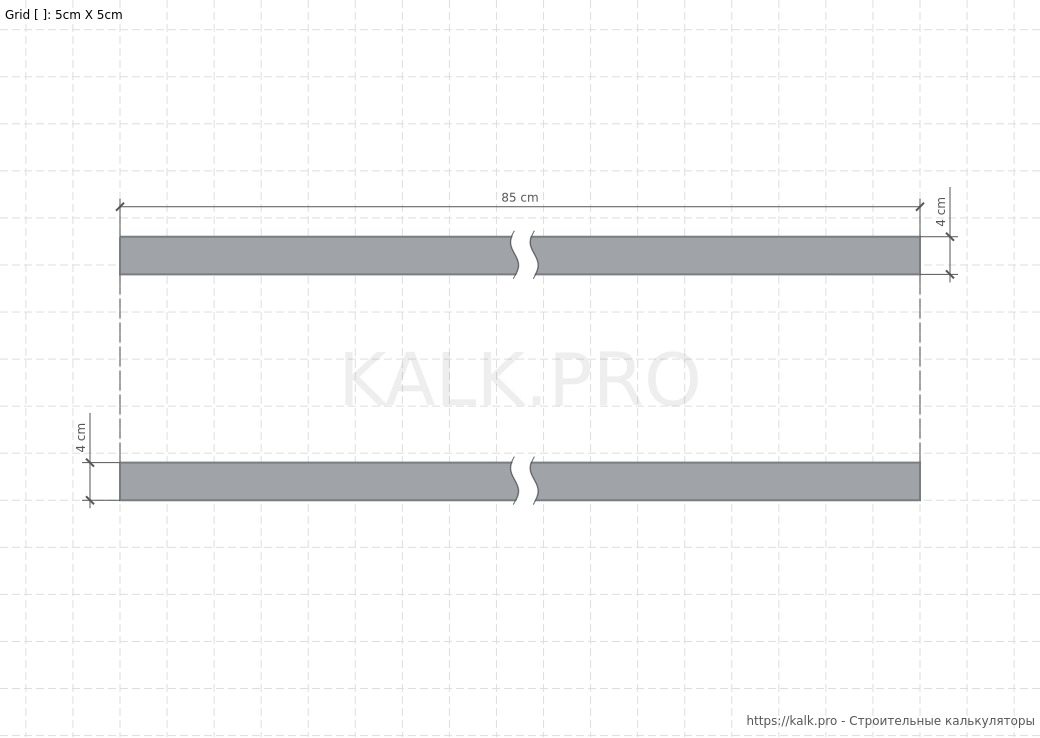

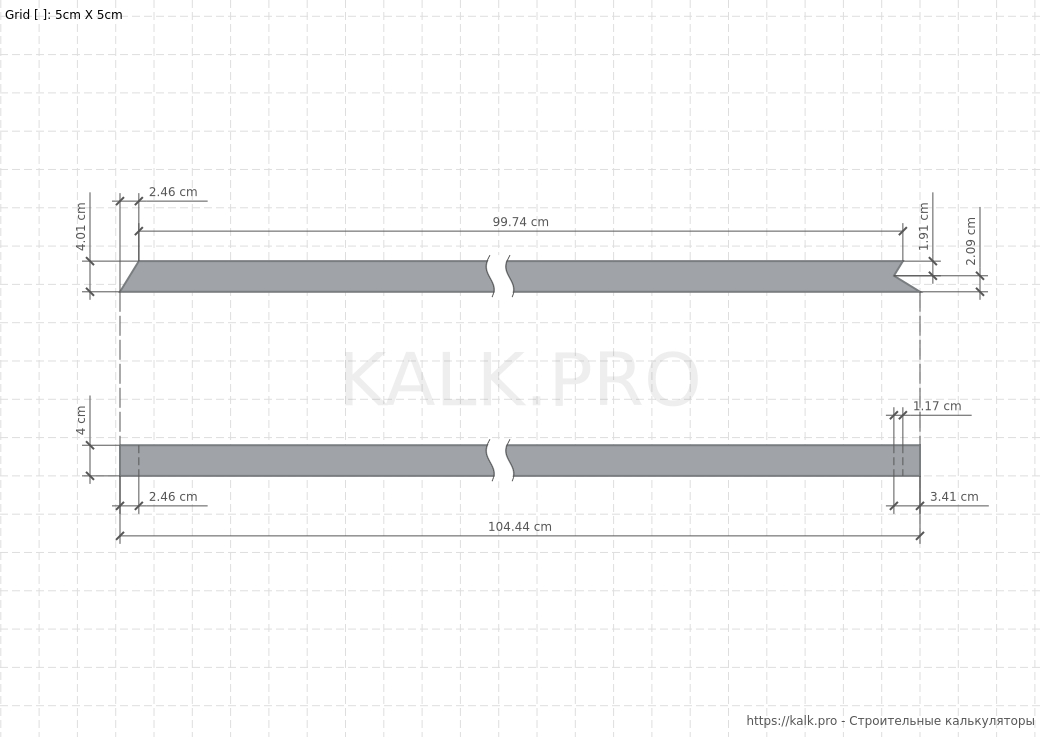

  • Перемычки косоуровПеремычки косоуров

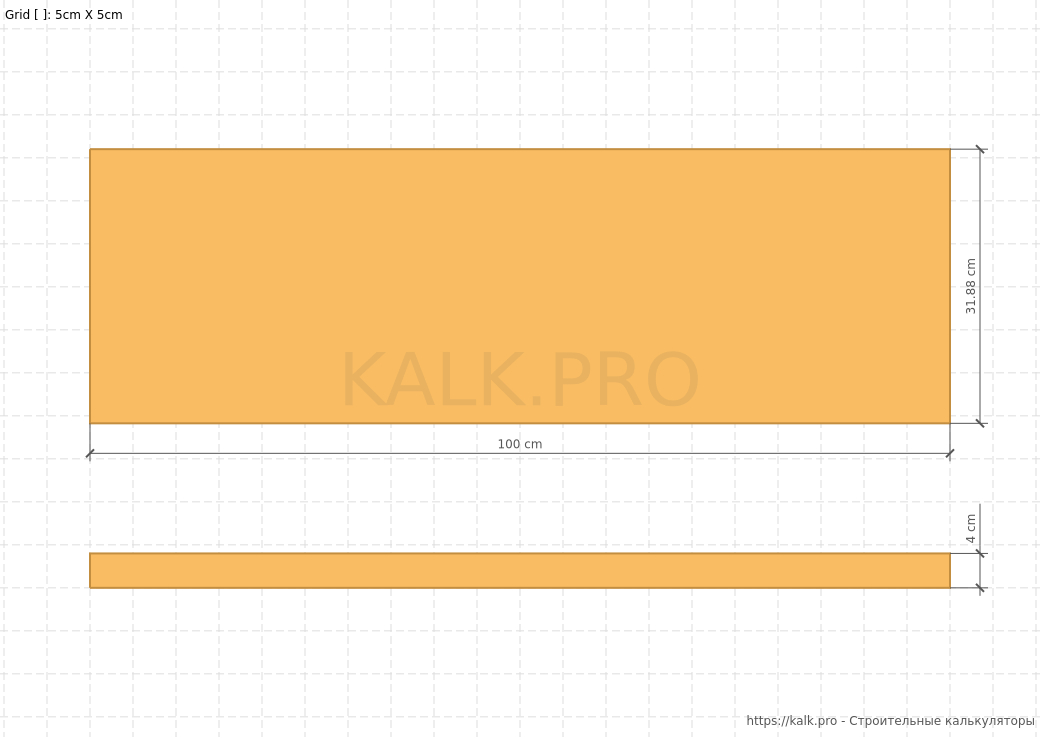

  • Прямая ступеньПрямая ступень

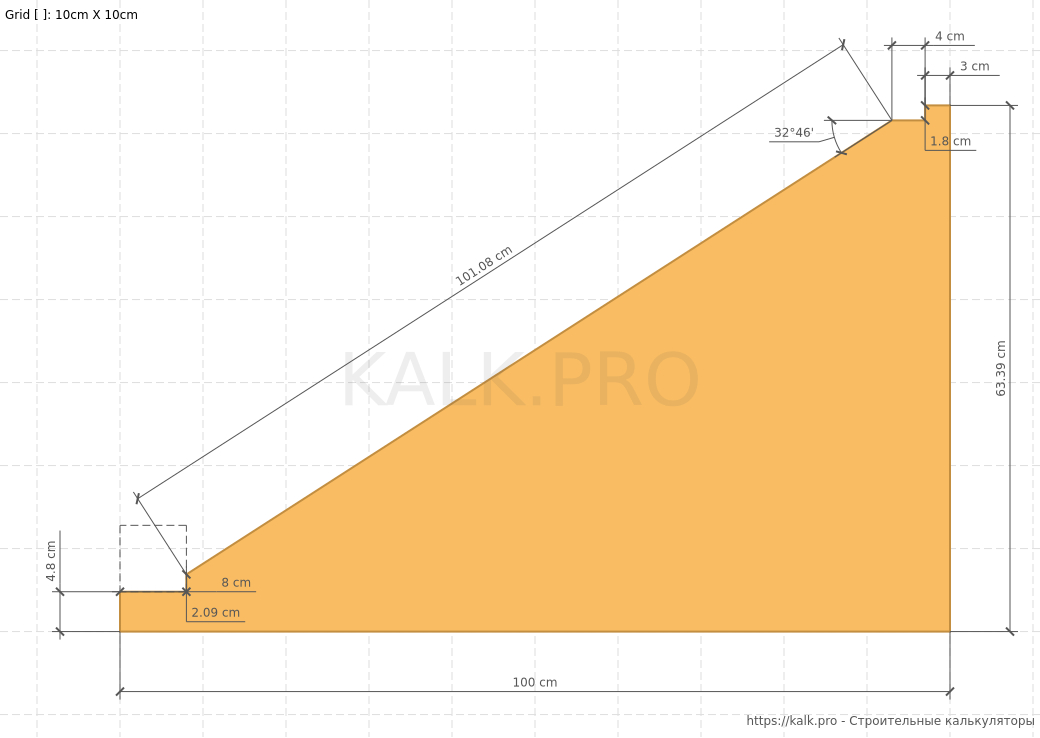

  • Забежная ступень №1Забежная ступень №1

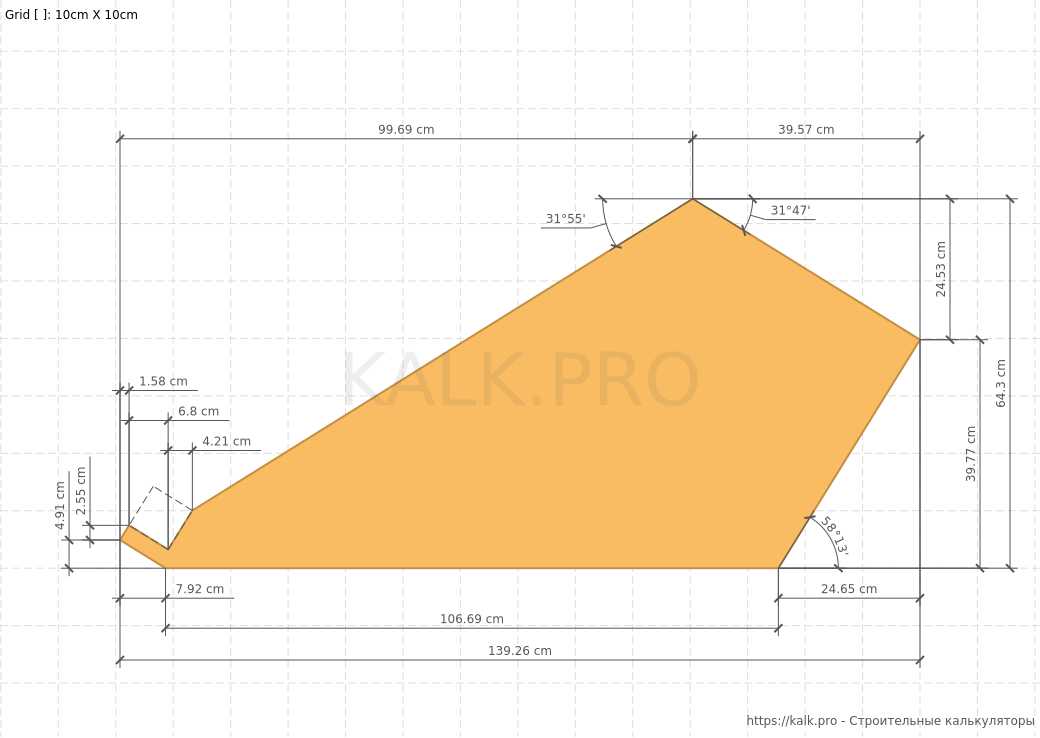

  • Забежная ступень №2Забежная ступень №2

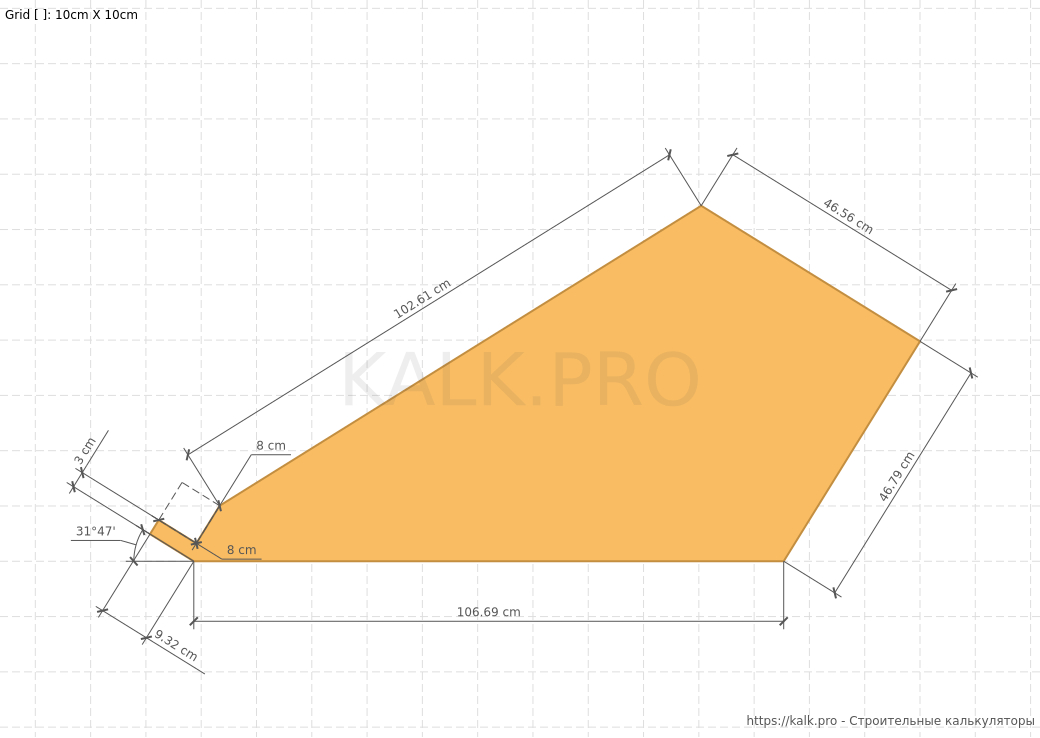

  • Забежная ступень №2 (размеры вдоль сторон)Забежная ступень №2 (размеры вдоль сторон)

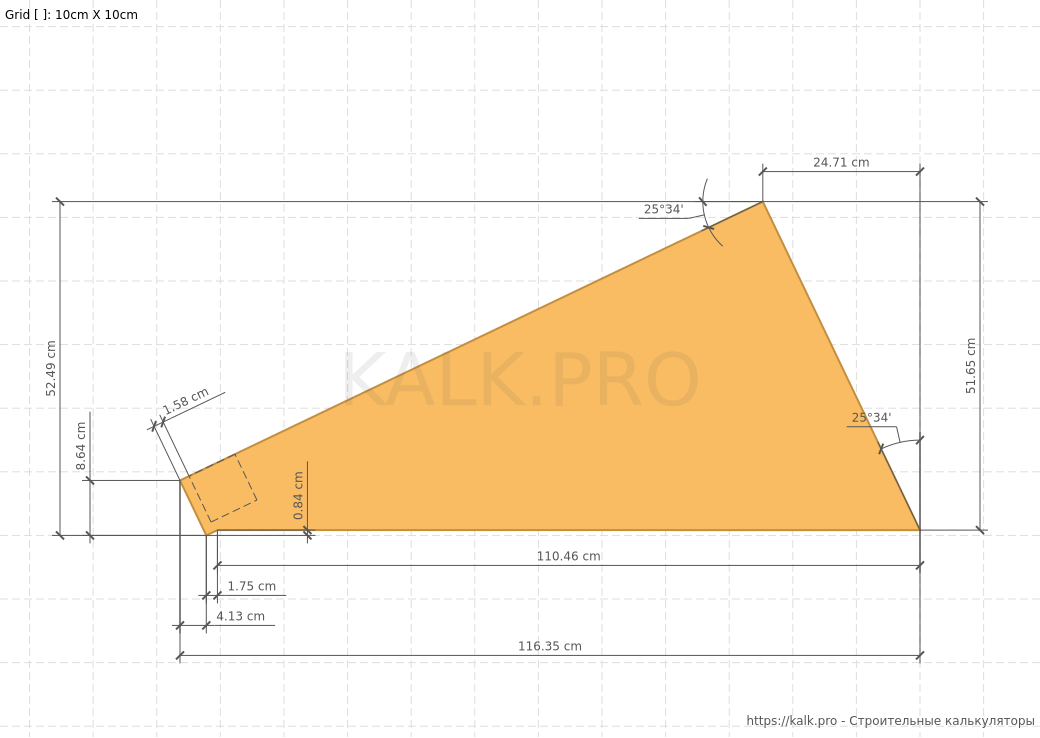

  • Забежная ступень №3Забежная ступень №3

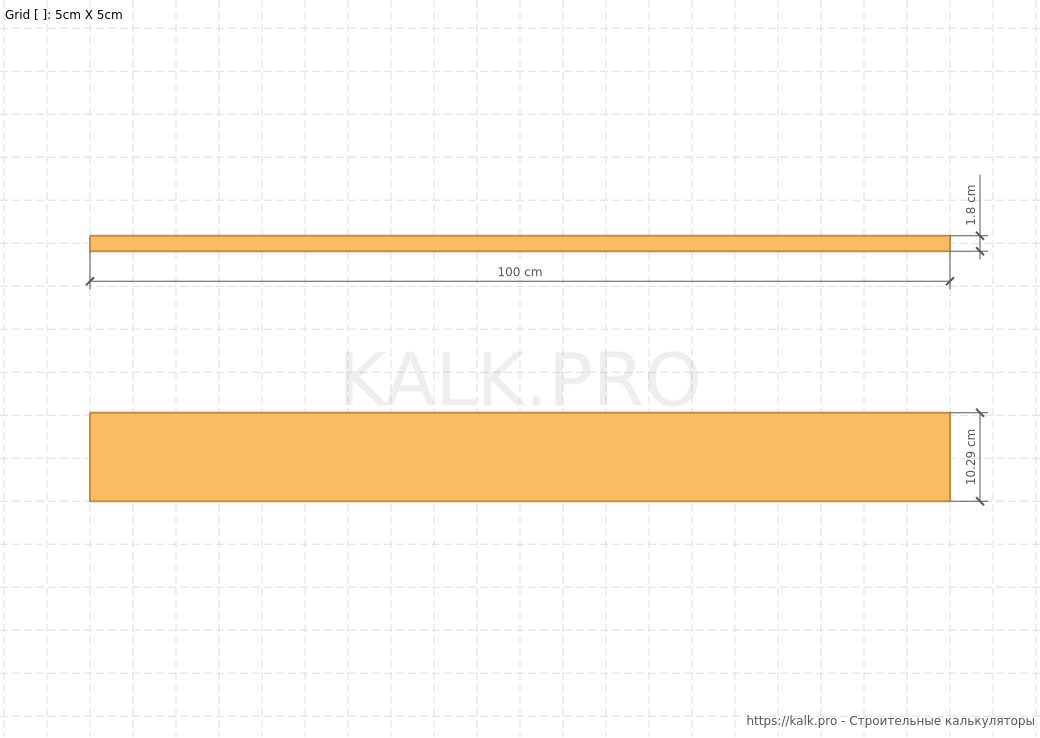

  • Подступенок (прямая ступень)Подступенок (прямая ступень)
  • Подступенок (забежная ступень №1)Подступенок (забежная ступень №1)

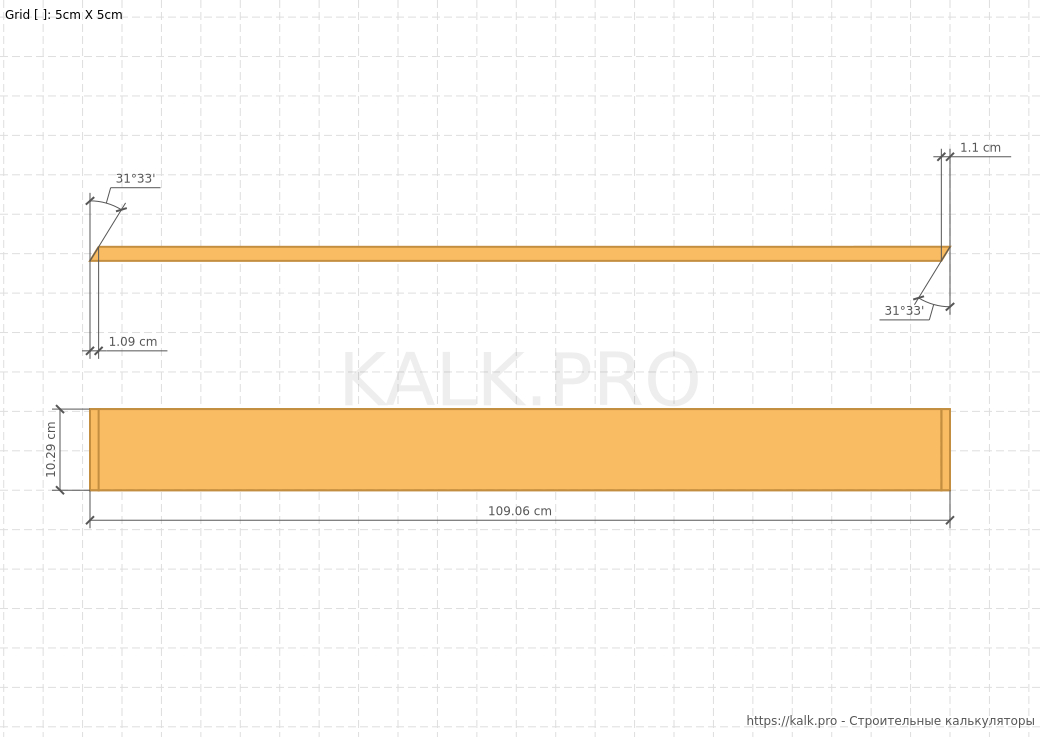

  • Подступенок (забежная ступень №2)Подступенок (забежная ступень №2)

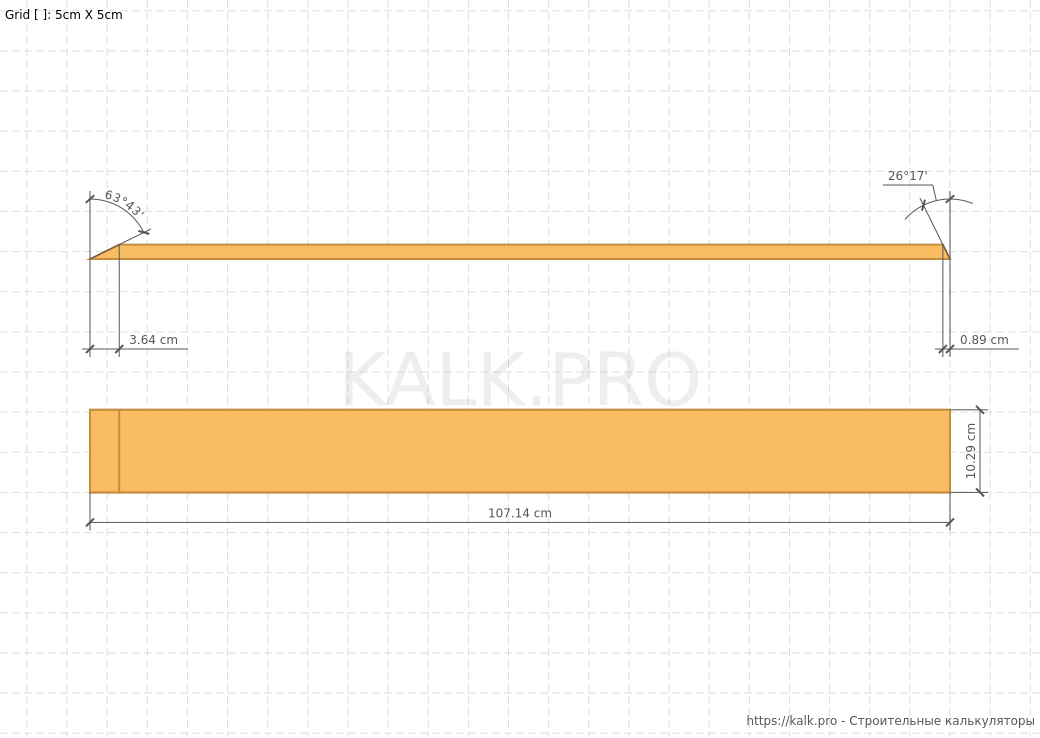

  • Подступенок (забежная ступень №3)Подступенок (забежная ступень №3)
Лестница от Kalk.Pro для самостоятельной сборки  103 604 руб.
Комплект из сосны: опоры, ступени, перила, балясины, крепления, инструкция.
Размеры по проему из расчета. Изготовление 14 дней. Доставка по РФ. Гарантия.
Узнать подробнее
Переключить интерфейс
Расстояние: 0
Лестница от Kalk.Pro для самостоятельной сборки  103 604 руб.
Комплект из сосны: опоры, ступени, перила, балясины, крепления, инструкция.
Размеры по проему из расчета. Изготовление 14 дней. Доставка по РФ. Гарантия.
Узнать подробнее
Результаты расчета
Размеры лестницы, проем
  • Угол наклона: 27.82 °
  • Формула удобства (h + s): 41.36 см
  • Формула Блонделя (2h + s): 55.65 см
  • Высота ступени: 14.29 см
  • Ширина ступени: 31.88 см
  • Ширина проступи: 27.08 см
  • Количество ступеней: 17 шт
  • Ширина марша лестницы: 100 см
Материалы конструкции
Нижний косоур
  • Общая длина: 62.73 см
  • Высота трубы: 6 см
  • Ширина трубы: 4 см
  • Количество: 2 шт
Верхний косоур
  • Общая длина: 1075.43 см
  • Высота трубы: 6 см
  • Ширина трубы: 4 см
  • Количество: 2 шт
Нижний косоур забежных ступеней
  • Общая длина: 125.57 см
  • Высота трубы: 6 см
  • Ширина трубы: 4 см
  • Количество: 1 шт
Средний косоур забежных ступеней
  • Общая длина: 236.86 см
  • Высота трубы: 6 см
  • Ширина трубы: 4 см
  • Количество: 1 шт
Верхний косоур забежных ступеней
  • Общая длина: 111.29 см
  • Высота трубы: 6 см
  • Ширина трубы: 4 см
  • Количество: 1 шт
Перемычки
  • Высота перемычки: 4 см
  • Ширина перемычки: 4 см
  • Длина перемычки: 84 см
  • Количество: 28 шт
  • Общая длина: 2352 см
Забежная ступень №1
  • Ширина: 63.39 см
  • Длина: 100 см
  • Толщина: 4 см
  • Количество: 2 шт
  • Объем: 0.051 м³
Забежная ступень №2
  • Ширина: 64.3 см
  • Длина: 139.26 см
  • Толщина: 4 см
  • Количество: 2 шт
  • Объем: 0.072 м³
Забежная ступень №3
  • Ширина: 52.49 см
  • Длина: 116.34 см
  • Толщина: 4 см
  • Количество: 2 шт
  • Объем: 0.049 м³
Прямые ступени
  • Ширина: 31.88 см
  • Длина: 100 см
  • Толщина: 4 см
  • Количество: 14 шт
  • Объем: 0.179 м³
Подступенки (прямые ступени)
  • Ширина: 10.29 см
  • Длина: 100 см
  • Толщина: 1.8 см
  • Количество: 14 шт
  • Объем: 0.026 м³
Подступенок (забежная ступень №1)
  • Ширина: 10.29 см
  • Длина: 100 см
  • Толщина: 1.8 см
  • Количество: 2 шт
  • Объем: 0.004 м³
Подступенок (забежная ступень №2)
  • Ширина: 10.29 см
  • Длина: 109.06 см
  • Толщина: 2.23 см
  • Количество: 2 шт
  • Объем: 0.005 м³
Подступенок (забежная ступень №3)
  • Ширина: 10.29 см
  • Длина: 107.13 см
  • Толщина: 3.09 см
  • Количество: 2 шт
  • Объем: 0.007 м³
Ограждение (балюстрада)
  • Ширина поручня: 8 см
  • Толщина поручня: 4 см
  • Длина ограждения: 452.5 см
  • Объем: 0.014 м³
Балясины
  • Сторона сечения: 5 см
  • Длина: 86.8 см
  • Количество: 15 шт
  • Объем: 0.033 м³
Нижняя поворотная балясина
  • Сторона сечения: 8 см
  • Длина: 104.29 см
  • Количество: 1 шт
  • Объем: 0.007 м³
Опорные столбы
  • Сторона сечения: 8 см
  • Длина: 169.71 см
  • Объем: 0.011 м³
Указанные «Размеры»
Отображение
  • Единицы измерения: см
  • Цвет чертежа: цветной
Тип лестницы
  • С поворотом налево:  selected
Размеры лестницы, проем
  • Высота проема от пола до пола: 300 см
  • Длина проема: 452 см
  • Ширина лестницы: 100 см
Считать длину лестницы вдоль
  • Верхнего марша:  selected
Ступени
  • Количество (нижний марш): 1 шт
  • Количество (забежные ступени): 6 шт
  • Количество (верхний марш): 13 шт
  • Количество (средний марш): 0 шт
Подступенки
  • Толщина: 1.8 см
  • Облицовка торца перекрытия (закончить подступенком): 0 см
Косоуры
  • Высота трубы: 6 см
  • Ширина трубы: 4 см
Перемычки
  • Высота перемычки: 4 см
  • Ширина перемычки: 4 см
  • Установить дополнительные перемычки:  selected
Опорные столбы
  • Сторона сечения: 8 см
Перекрытие
  • Толщина: 20 см
Ограждение (балюстрада)
  • Высота ограждения: 90 см
  • Сторона сечения балясины: 5 см
  • Толщина поручня: 4 см
  • Ширина поручня: 8 см
Стены
  • Толщина: 20 см
Выберите способ сохранения
Добавить в закладки
Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.
Поделиться
Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.
Сканировать QR-код
Получить ссылку на расчет с параметрами через сканирование QR-кода
Материалы

Как рассчитать металлическую лестницу с поворотом на 180° с забежными ступенями?

  • Шаг 1. Выберите единицы измерения, DU – мм, см, м, дюймы, футы.

  • Шаг 2. Выберите тип чертежей, CL – монохромные, цветные.

  • Шаг 3. Выберите тип лестницы – левосторонняя, LF*, правосторонняя, RG**.
    * с поворотом налево
    ** с поворотом направо

  • Шаг 4. Выберите как считать длину лестницы — по верхнему маршу, FTP, по среднему маршу, FMT, по нижнему маршу, FBT.

  • Шаг 5. Введите параметры лестницы, проема – высота проема, Y*, длина лестницы, X, ширина марша, Z.
    * от пола 1-го этажа до пола 2-го этажа
    * высота проема = высота лестницы (если верхняя ступень не ниже уровня 2-го этажа)

  • Шаг 6. Подберите параметры ступеней – количество ступеней верхнего марша, QT, количество ступеней среднего марша, QM*, количество ступеней нижнего марша, QB, толщина ступеней, SW, выступ края ступеней, SF**.
    * лестница двухмаршевая — 0 шт (по умолчанию)
    * лестница трехмаршевая — 1+ шт
    ** выступ края ступени = свес ступени

  • Шаг 6.1. Выберите установить верхнюю ступень ниже уровня 2-ого этажа или оставить на уровне пола 2-го этажа, SP.

  • Шаг 7. Выберите установить подступенки или нет, H.

  • Шаг 7.1. Введите параметры подступенов — толщина подступенков, HT.

  • Шаг 7.2. Выберите установить подступенки за ступенью или нет, AS.
    * если активно, ширина ступени уменьшается на толщину подступенка

  • Шаг 8. Введите параметры косоуров – высота сечения трубы, STH, ширина сечения трубы, STW.

  • Шаг 8.1. Выберите выполнять запил трубы под углом 45° или нет, SS.

  • Шаг 9. Введите параметры перемычек косоуров – высота сечения трубы, BTH, ширина сечения трубы, BTW.

  • Шаг 9.1. Выберите установить дополнительные перемычки или нет, BAD.

  • Шаг 10. Выберите установить опорные столбы или нет, SBA.

  • Шаг 10.1. Введите параметры опорных столбов — ширина сечения, SB.

  • Шаг 11. Введите параметры ограждения – сечение балясины, BA, высота ограждения, RH*, толщина поручня, RT, ширина поручня, RW.
    * высота ограждения = высота балясины + толщина поручня

  • Шаг 12. Введите параметры перекрытия* – толщина перекрытия, ST.
    * требуется только для визуализации

  • Шаг 12.1. Выберите добавить крепление к перекрытию или нет, SFX.

  • Шаг 13. Введите параметры стен* — толщина стены, WT.
    * требуется только для визуализации

  • Шаг 14. Внимательно проверьте все значения и выполните расчет П-образной металлической лестницы на 180° с поворотными ступенями, нажав на кнопку «Рассчитать» в онлайн-калькуляторе.



Смежные нормативные документы

  • ГОСТ 23120-2016 «Лестницы маршевые, площадки и ограждения стальные»
  • ГОСТ 25772-2021 «Ограждения металлические лестниц, балконов, крыш, лестничных маршей и площадок»
  • СП 118.13330.2022 «Общественные здания и сооружения»
  • СП 20.13330.2016 «Нагрузки и воздействия»
  • СП 112.13330.2011 «Пожарная безопасность зданий и сооружений»



Если вы хотите получить больше информации по проектированию, перейдите на основную страницу раздела «Расчет лестницы».



Чертежи П-образной лестницы из металла на 180° с поворотными ступенями

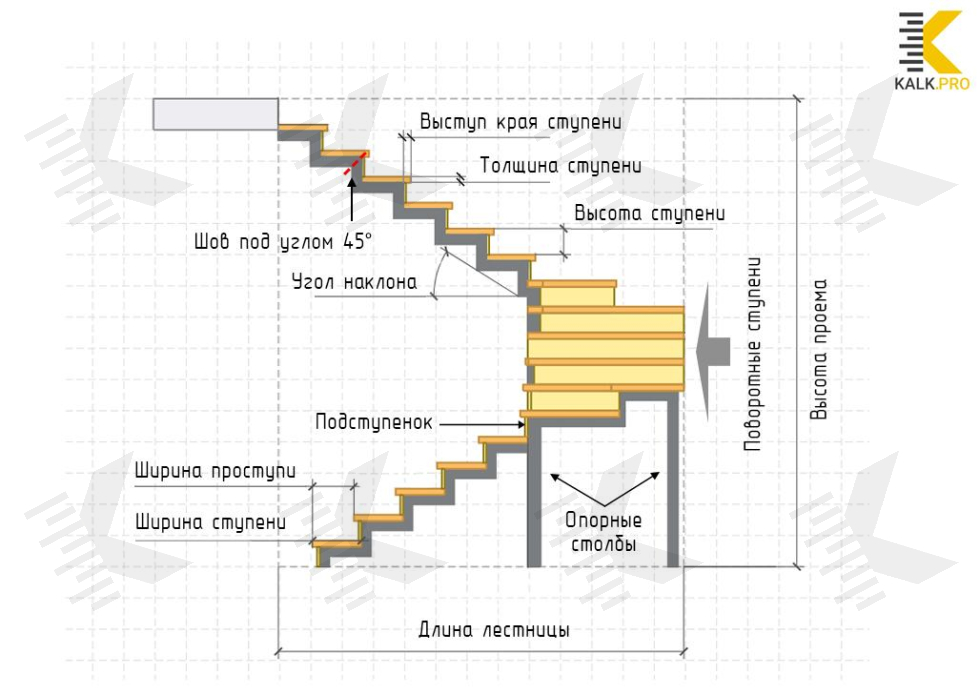

Чертеж лестницы из металла с поворотом на 180 градусов с забежными ступенями
Чертеж лестницы из металла с поворотом на 180 градусов с забежными ступенями
Чертеж ступеней металлической лестницы на 180° с забежными ступенями
