Расчет лестницы на монокосоуре с поворотом на 180° — онлайн-калькулятор с чертежами и 3D

Воспользуйтесь 3D-калькулятором лестницы 180° на монокосоуре с чертежами и размерами бесплатно — выполните расчет и получите проект забежной лестницы с поворотом на 180° на центральном косоуре онлайн.

← Калькулятор лестницы
Ошибка расчётаПожалуйста, проверьте правильность введённых данных
Калькулятор будет доступен после внесения изменений в соответствующие параметры.
Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.
Переключить интерфейс
Отображение
DU
CL
Вариант лестницы
LF
RG
Горизонтальные размеры проема
LB
LT
MD
Режим построения лестницы в зависимости от сбособа расчета ширины проступи
EX
EB
EM
ET
Размеры лестницы
SH
SW
Ступени
MW
MF
DH
SC
SF
SOL
SOR
SP
Подступенки
HV
HT
Косоуры
T
WI
QT
4
Плита перекрытия
ST
Стена
WT
Переключить интерфейс
Выберите проекцию:

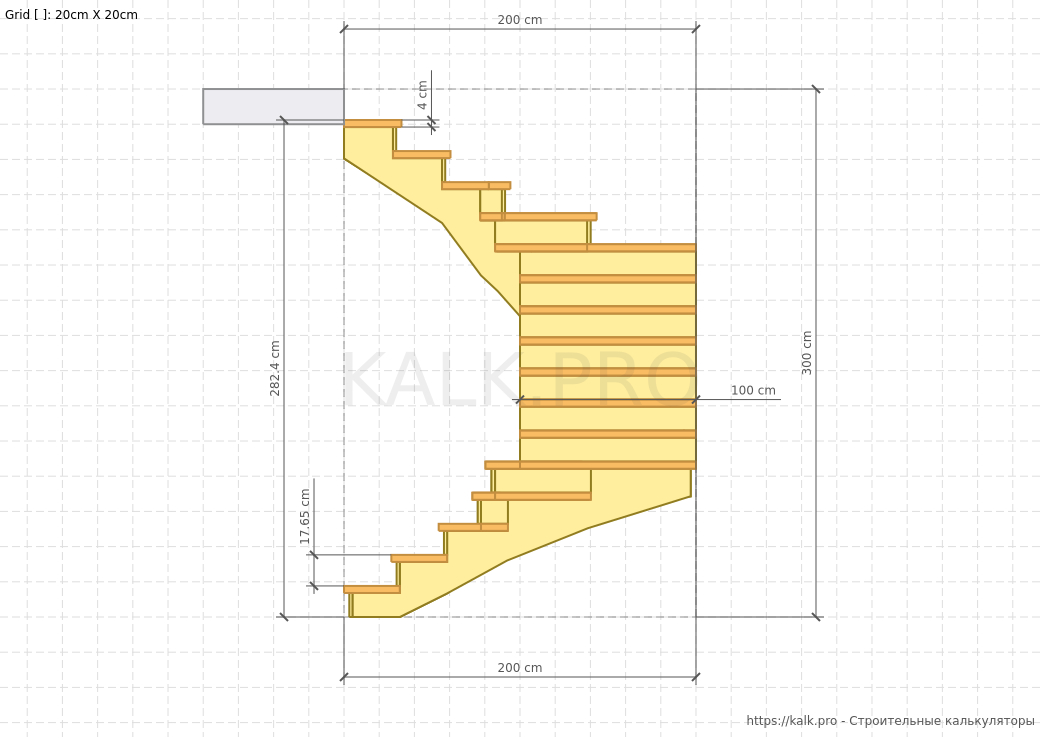

  • Чертеж лестницы (вид сбоку)Чертеж лестницы (вид сбоку)
  • Чертеж лестницы (вид спереди)Чертеж лестницы (вид спереди)

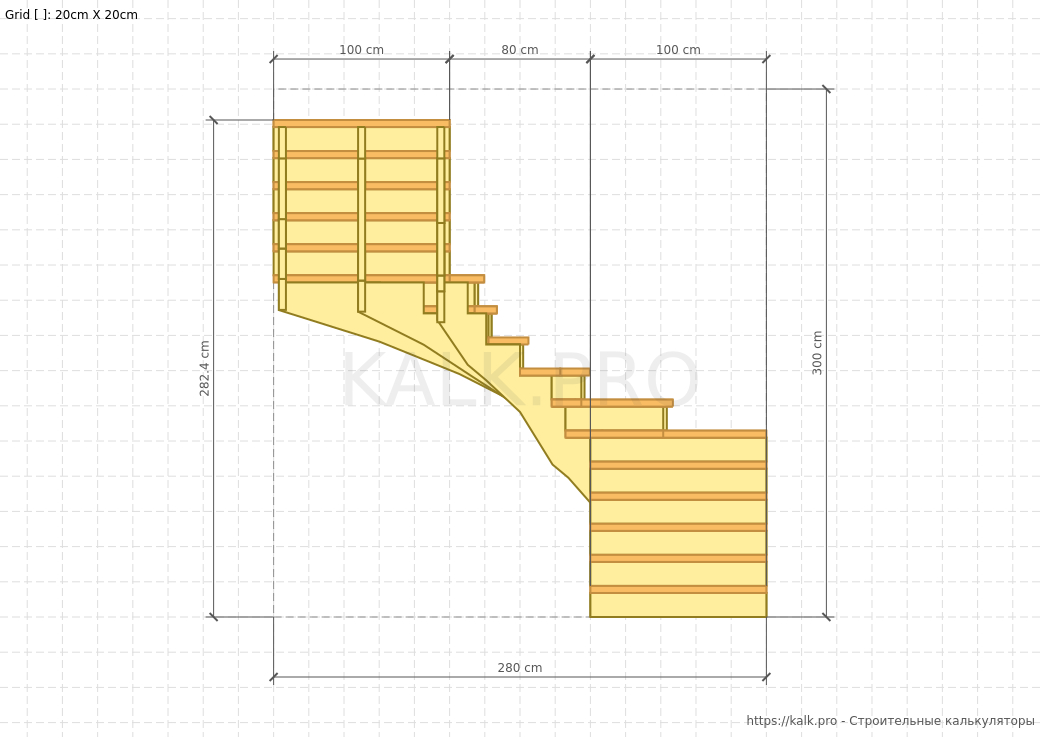

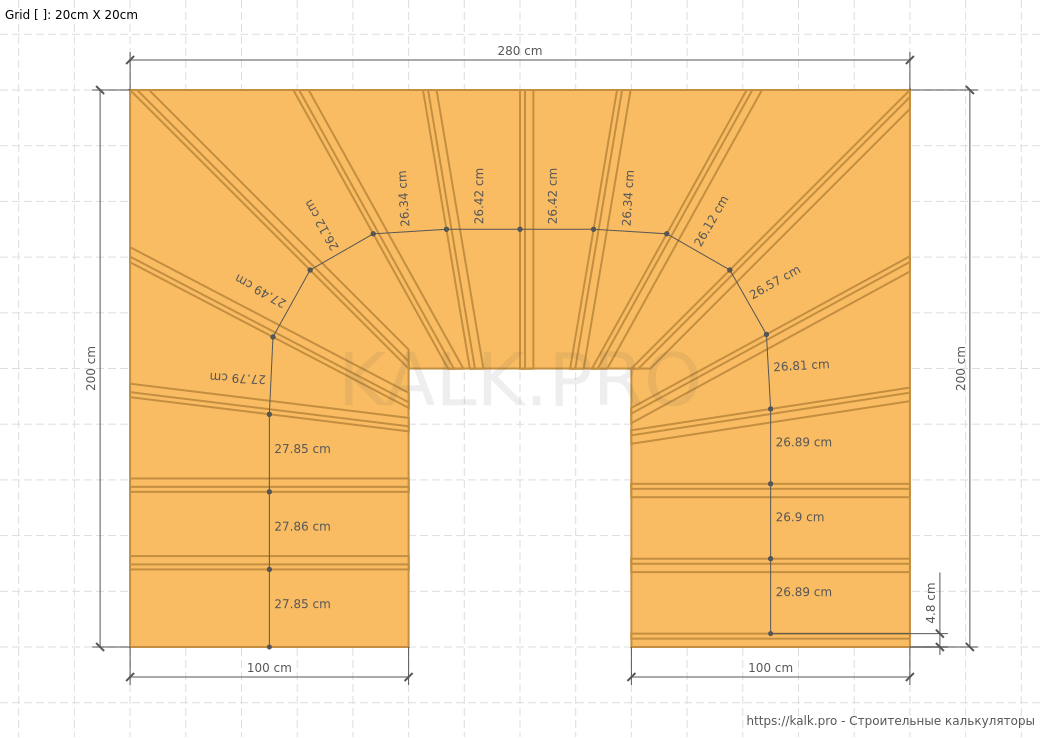

  • Чертеж лестницы (вид сверху)Чертеж лестницы (вид сверху)

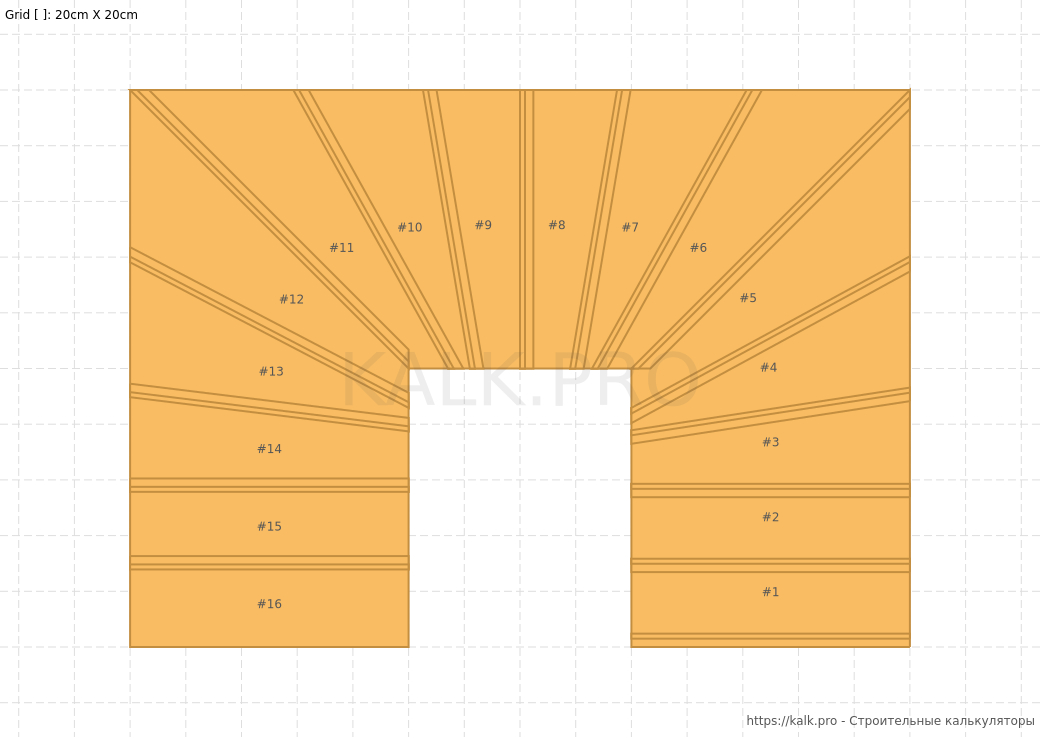

  • Нумерация ступеней (вид сверху)Нумерация ступеней (вид сверху)
  • Ступень № 1Ступень № 1

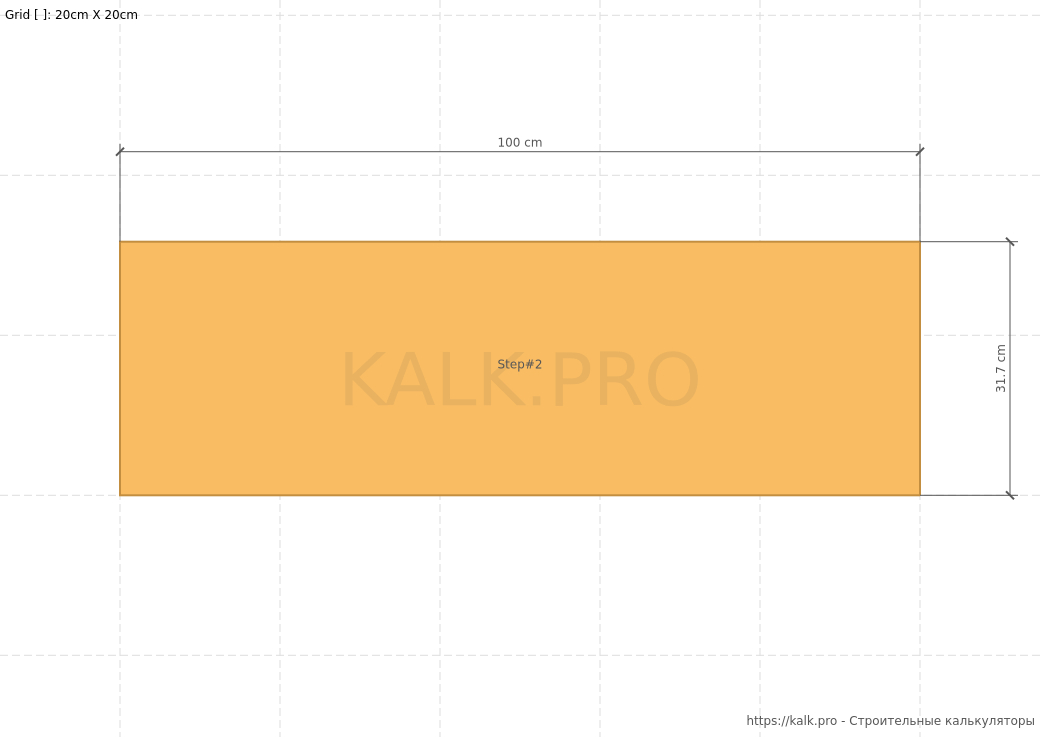

  • Ступень № 2Ступень № 2
  • Ступень № 3Ступень № 3
  • Ступень № 4Ступень № 4
  • Ступень № 5Ступень № 5
  • Ступень № 6Ступень № 6
  • Ступень № 7Ступень № 7

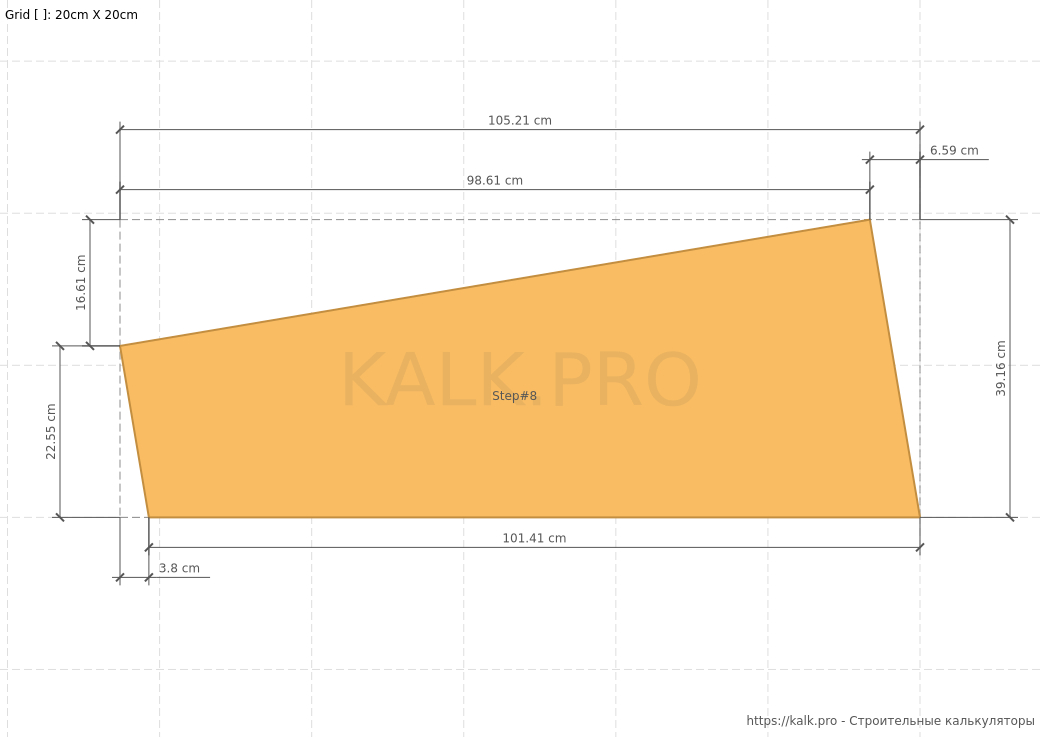

  • Ступень № 8Ступень № 8
  • Ступень № 9Ступень № 9
  • Ступень № 10Ступень № 10
  • Ступень № 11Ступень № 11
  • Ступень № 12Ступень № 12
  • Ступень № 13Ступень № 13
  • Ступень № 14Ступень № 14
  • Ступень № 15Ступень № 15
  • Ступень № 16Ступень № 16
  • Подступенок № 1Подступенок № 1
  • Подступенок № 2Подступенок № 2
  • Подступенок № 3Подступенок № 3
  • Подступенок № 4Подступенок № 4
  • Подступенок № 5Подступенок № 5
  • Подступенок № 6Подступенок № 6

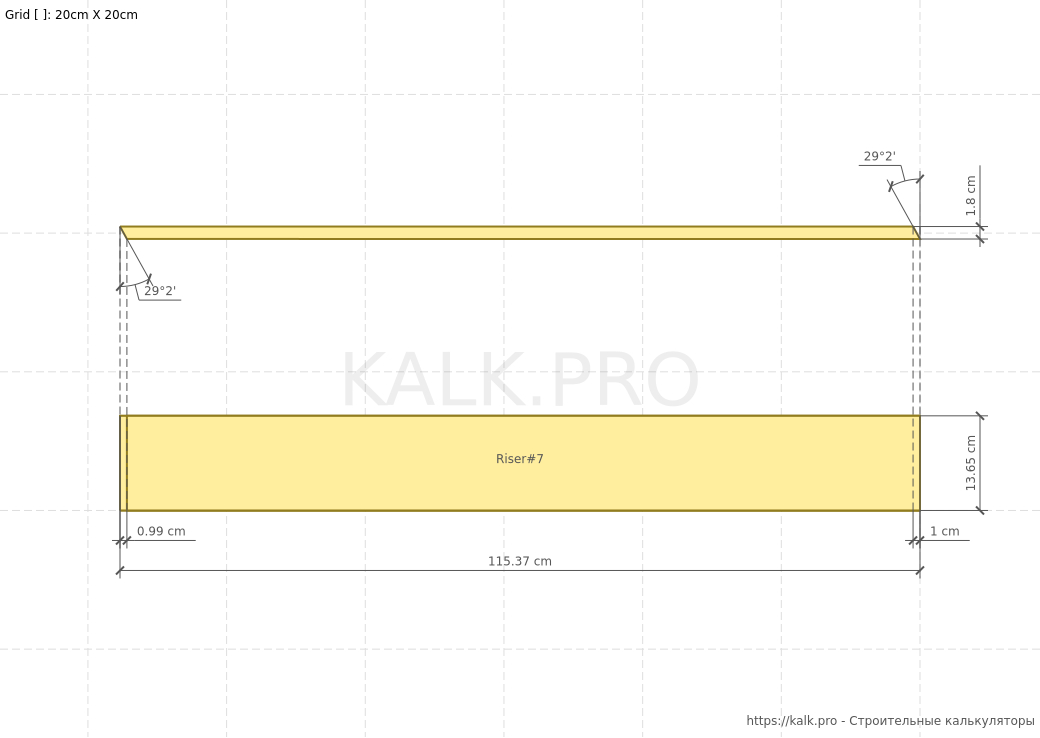

  • Подступенок № 7Подступенок № 7
  • Подступенок № 8Подступенок № 8
  • Подступенок № 9Подступенок № 9

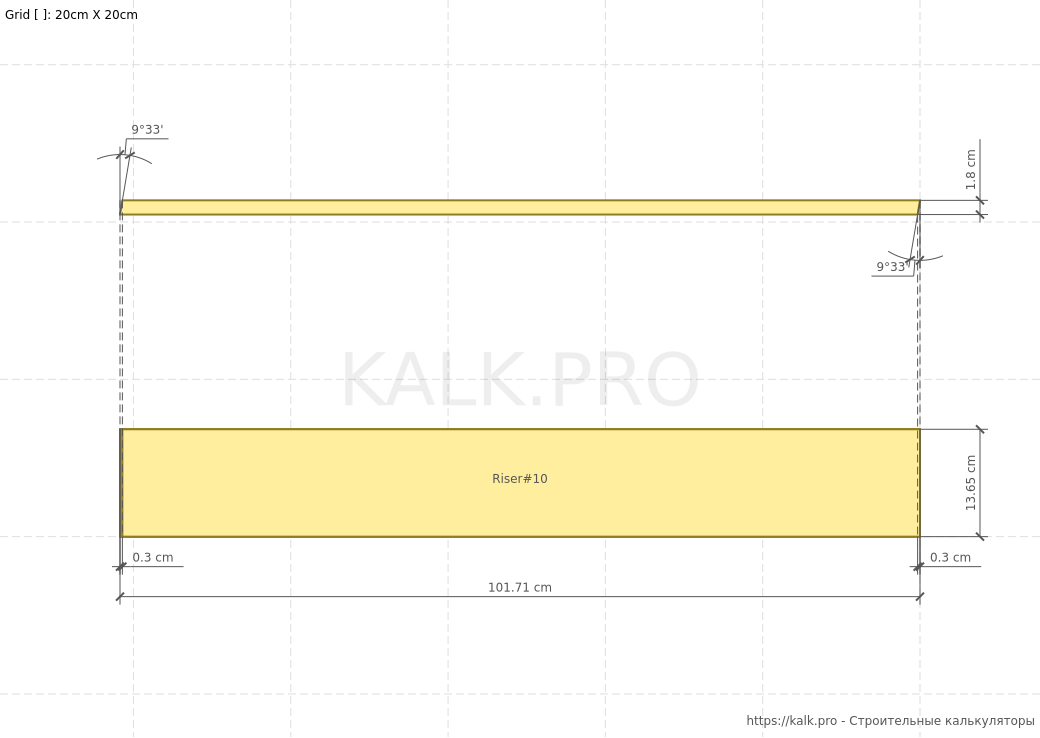

  • Подступенок № 10Подступенок № 10
  • Подступенок № 11Подступенок № 11

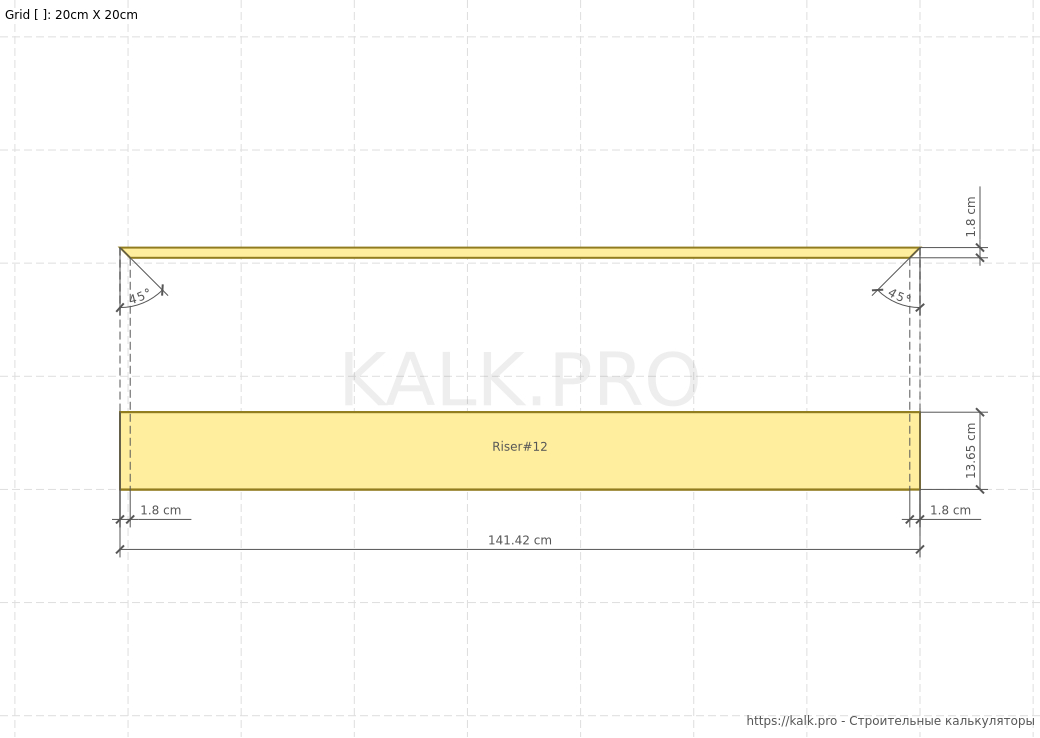

  • Подступенок № 12Подступенок № 12
  • Подступенок № 13Подступенок № 13
  • Подступенок № 14Подступенок № 14
  • Подступенок № 15Подступенок № 15
  • Подступенок № 16Подступенок № 16

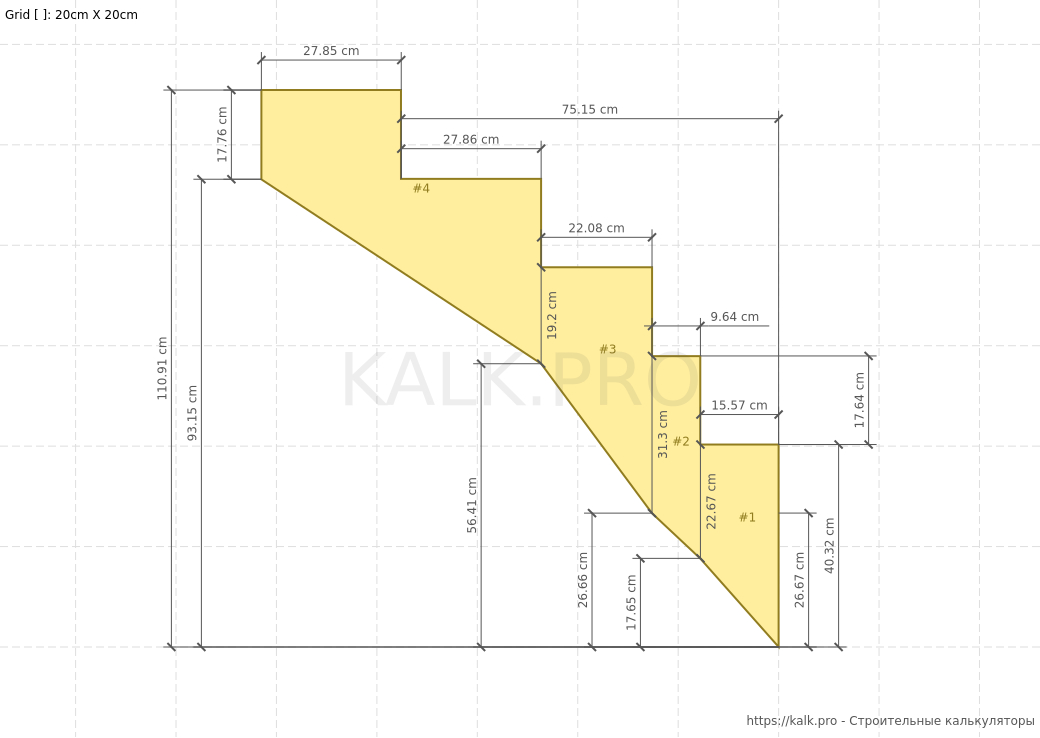

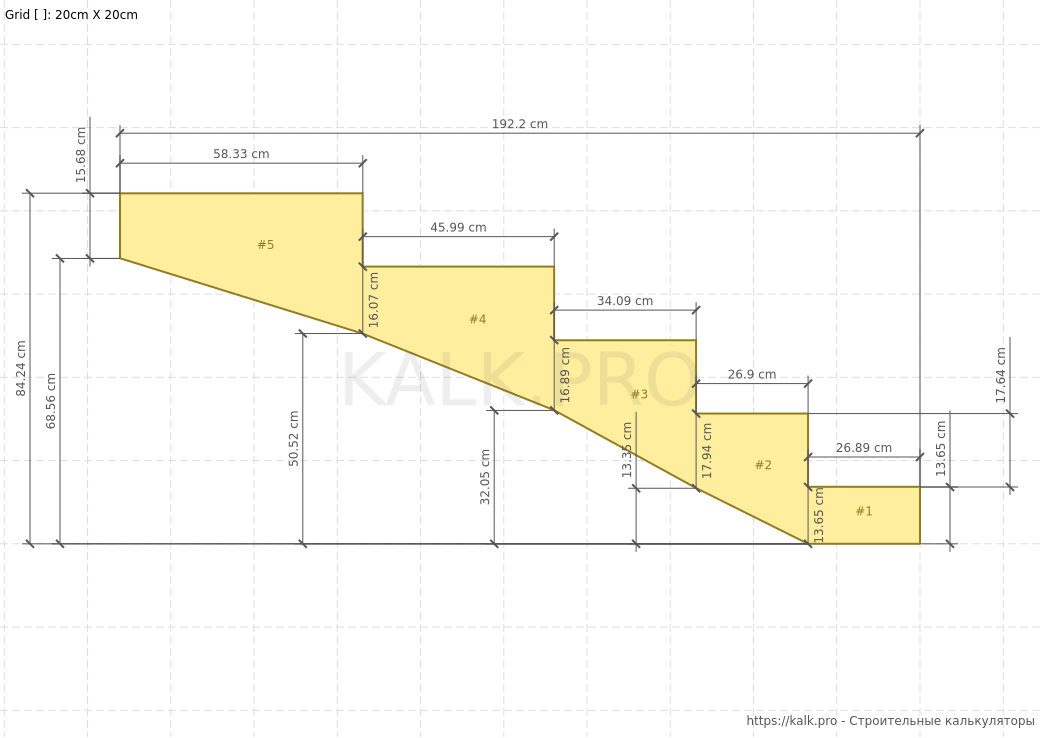

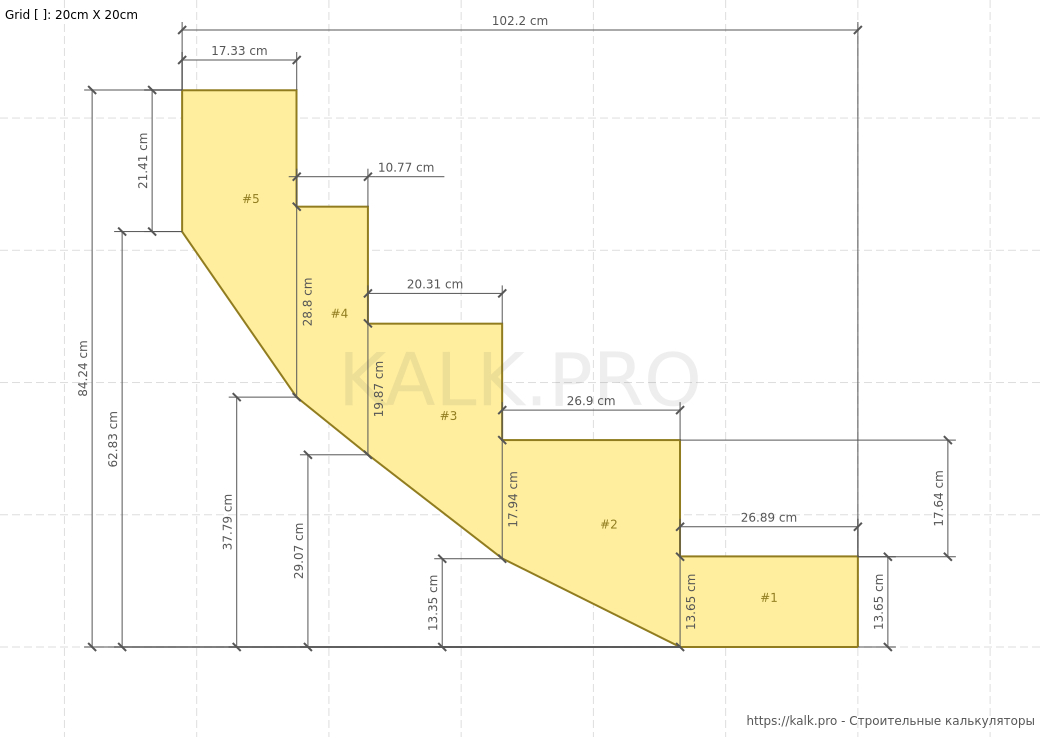

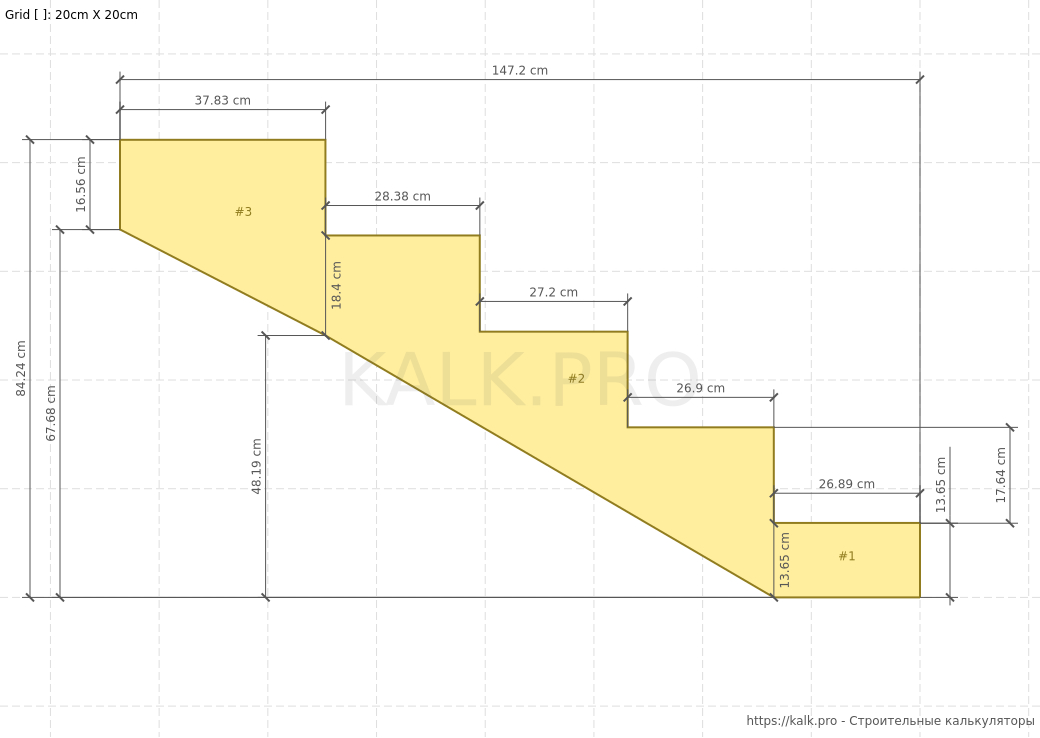

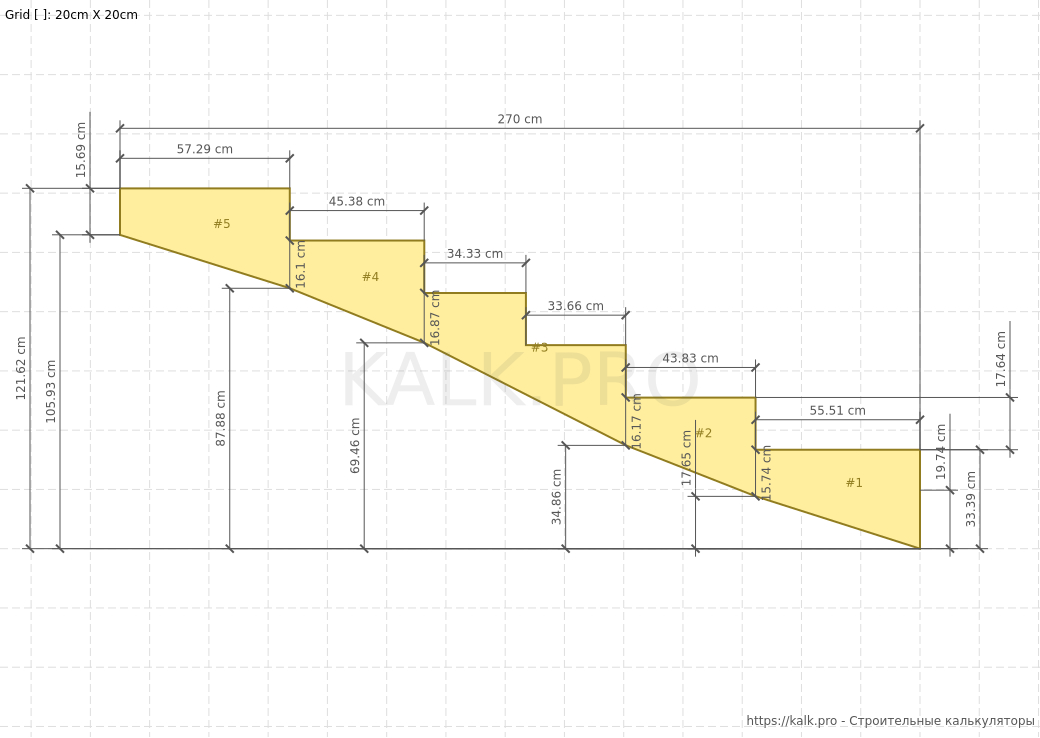

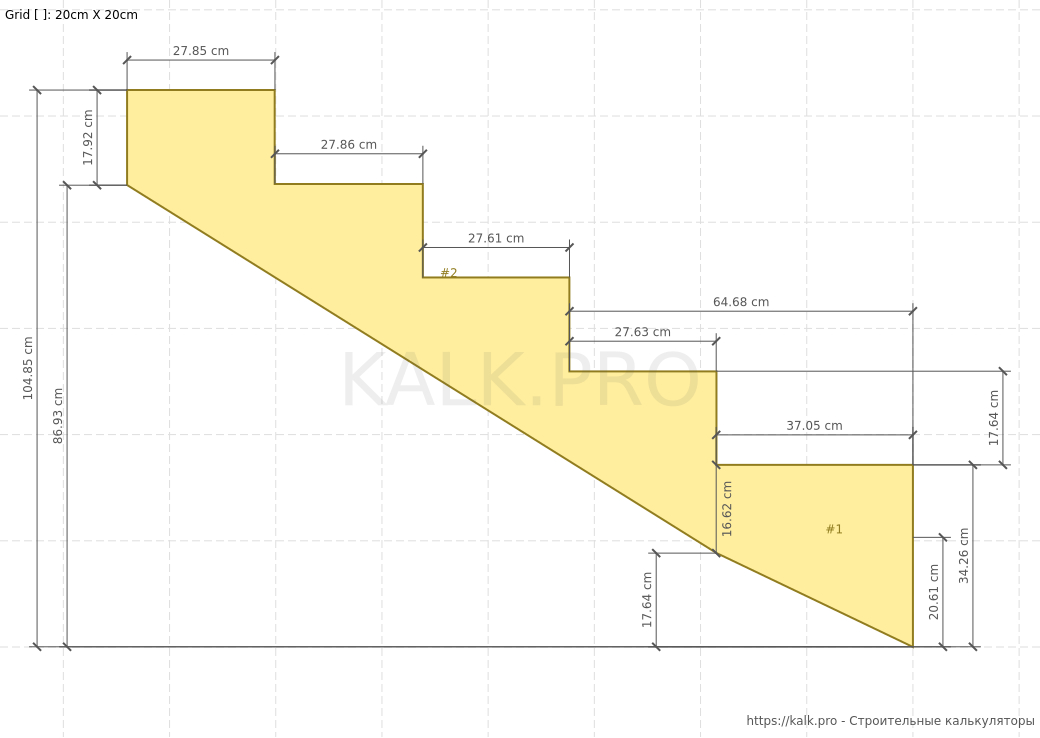

  • Нижний косоур № 1Нижний косоур № 1
  • Нижний косоур № 2Нижний косоур № 2
  • Нижний косоур № 3Нижний косоур № 3

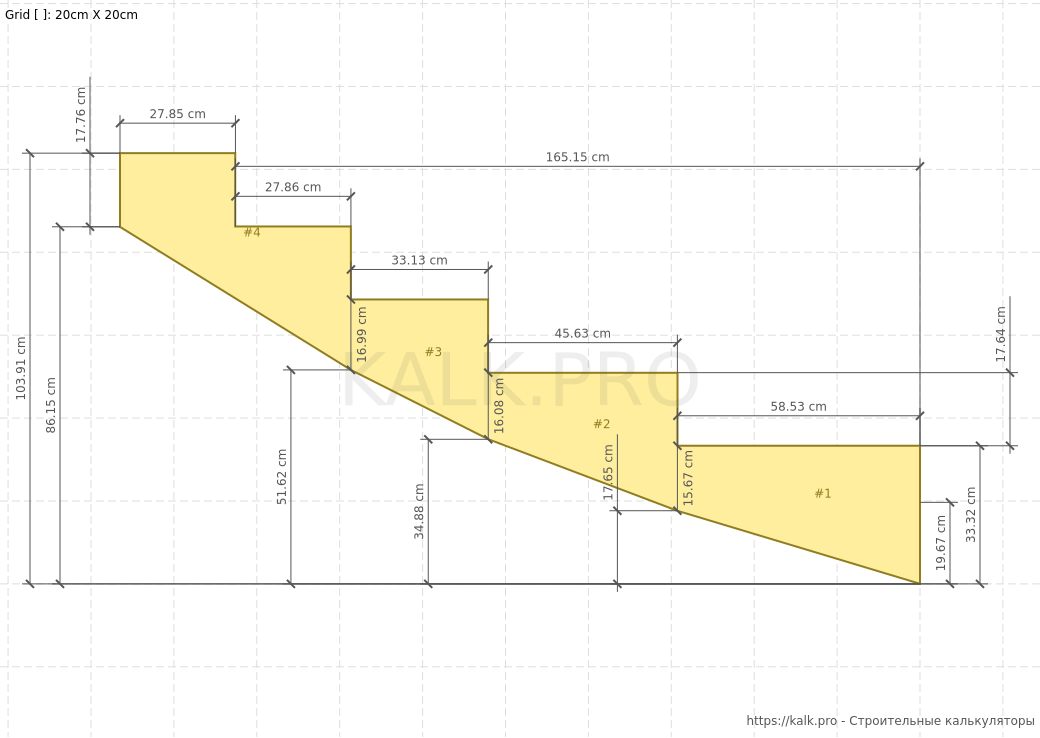

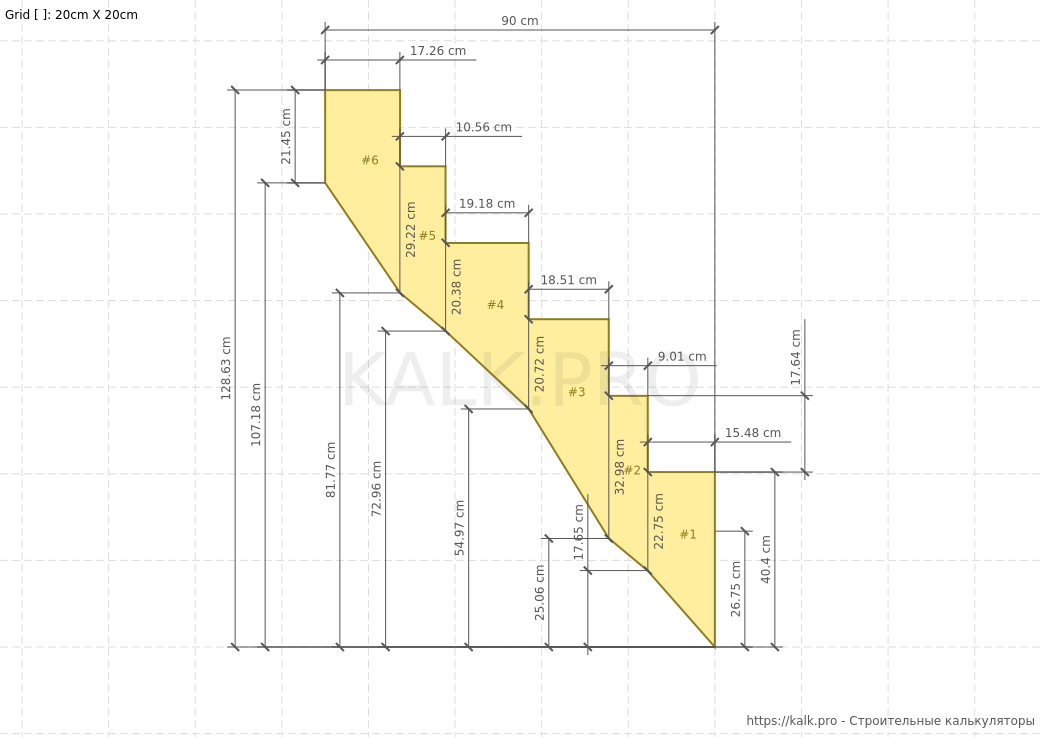

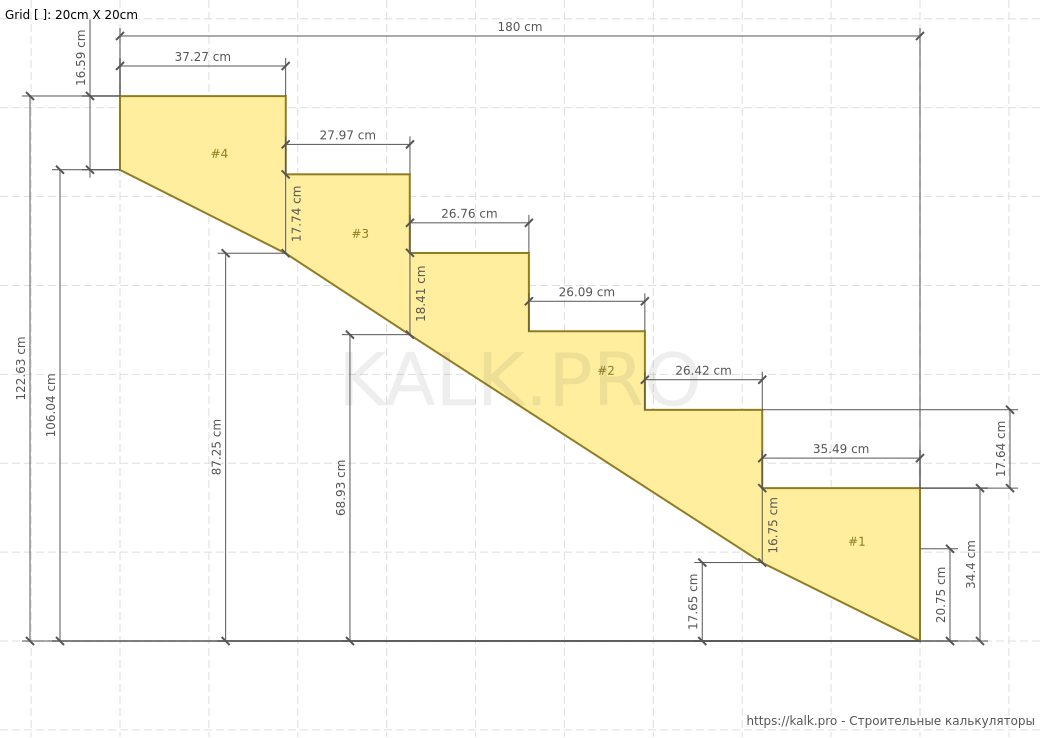

  • Средний косоур № 1Средний косоур № 1
  • Средний косоур № 2Средний косоур № 2
  • Средний косоур № 3Средний косоур № 3
  • Верхний косоур № 1Верхний косоур № 1
  • Верхний косоур № 2Верхний косоур № 2
  • Верхний косоур № 3Верхний косоур № 3
Переключить интерфейс
Расстояние: 0
Результаты расчета
Размеры лестницы
  • Угол наклона лестницы по центральной линии: 33.12 °
  • Формула удобства (h + s):: 44.7 см
  • Формула удобства Блонделя (2h + s): 62.35 см
  • Высота ступени: 17.65 см
  • Ширина проступи: 27.06 см
  • Количество ступеней: 16 шт
  • Ширина марша лестницы: 100 см
  • Корректировка ширины проступи Нижнего марша для равномерности распределения шага: 0 см
  • Корректировка ширины проступи Промежуточного марша для равномерности распределения шага: 0 см
  • Корректировка ширины проступи Верхнего марша для равномерности распределения шага: 0 см
Материалы конструкции
Ступень № 1
  • Длина: 100 см
  • Ширина: 31.69 см
  • Толщина: 4 см
  • Объем: 0.013 м³
Ступень № 2
  • Длина: 100 см
  • Ширина: 31.7 см
  • Толщина: 4 см
  • Объем: 0.013 м³

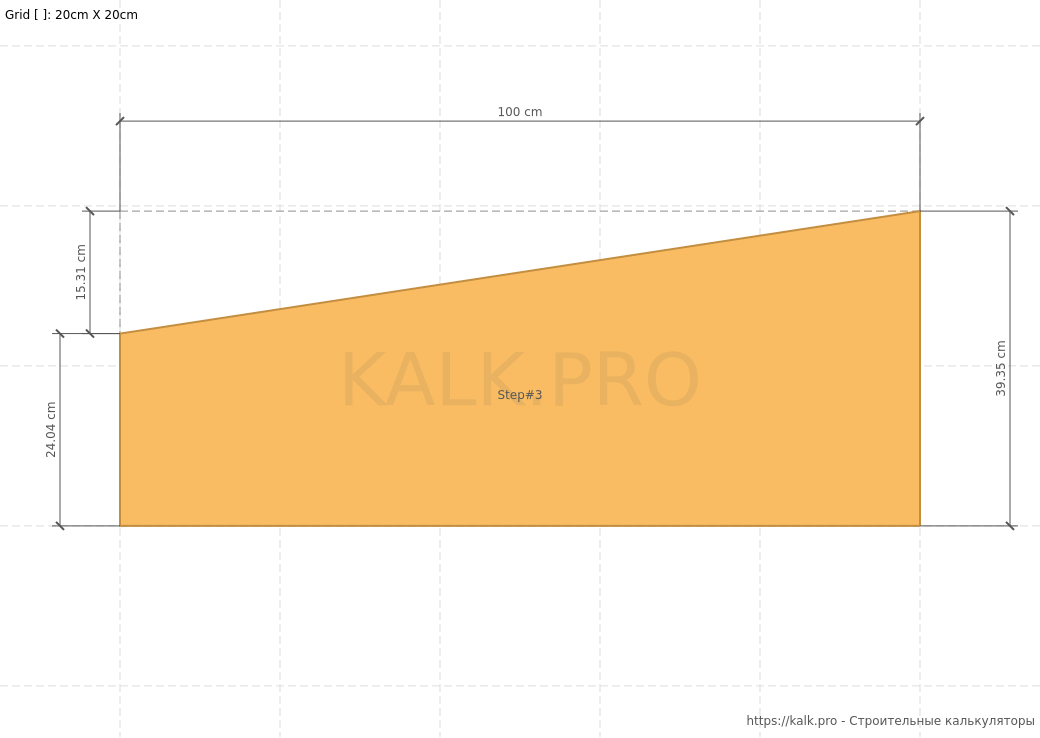

Ступень № 3
  • Длина: 100 см
  • Ширина: 39.35 см
  • Толщина: 4 см
  • Объем: 0.016 м³

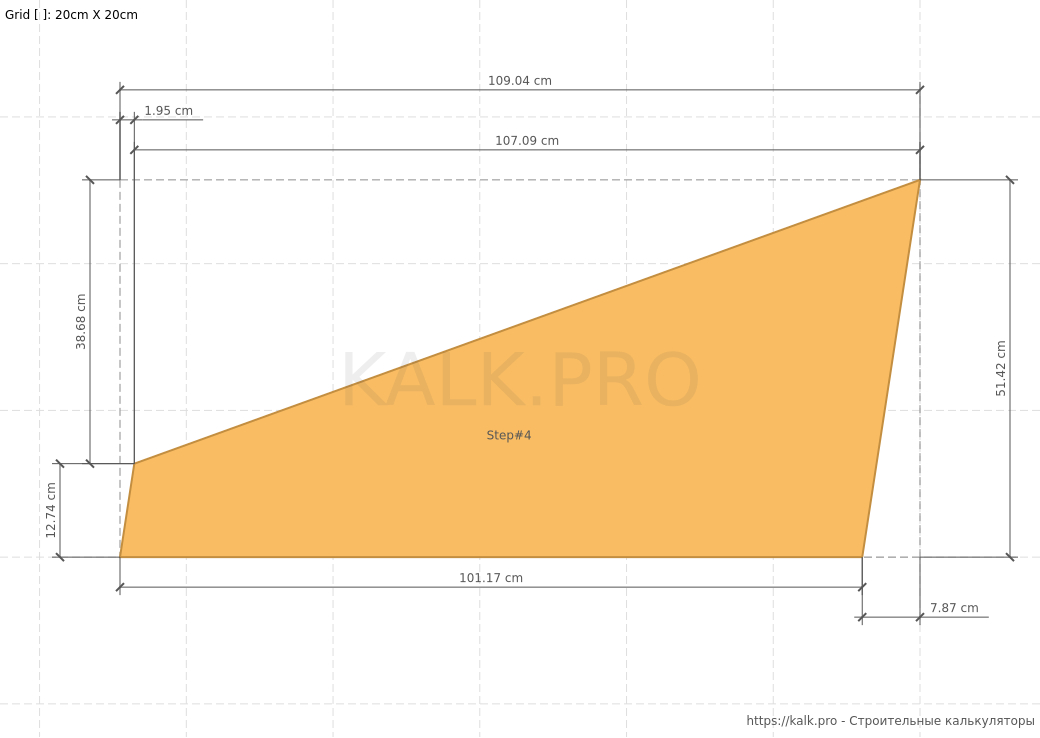

Ступень № 4
  • Длина: 109.04 см
  • Ширина: 51.42 см
  • Толщина: 4 см
  • Объем: 0.022 м³

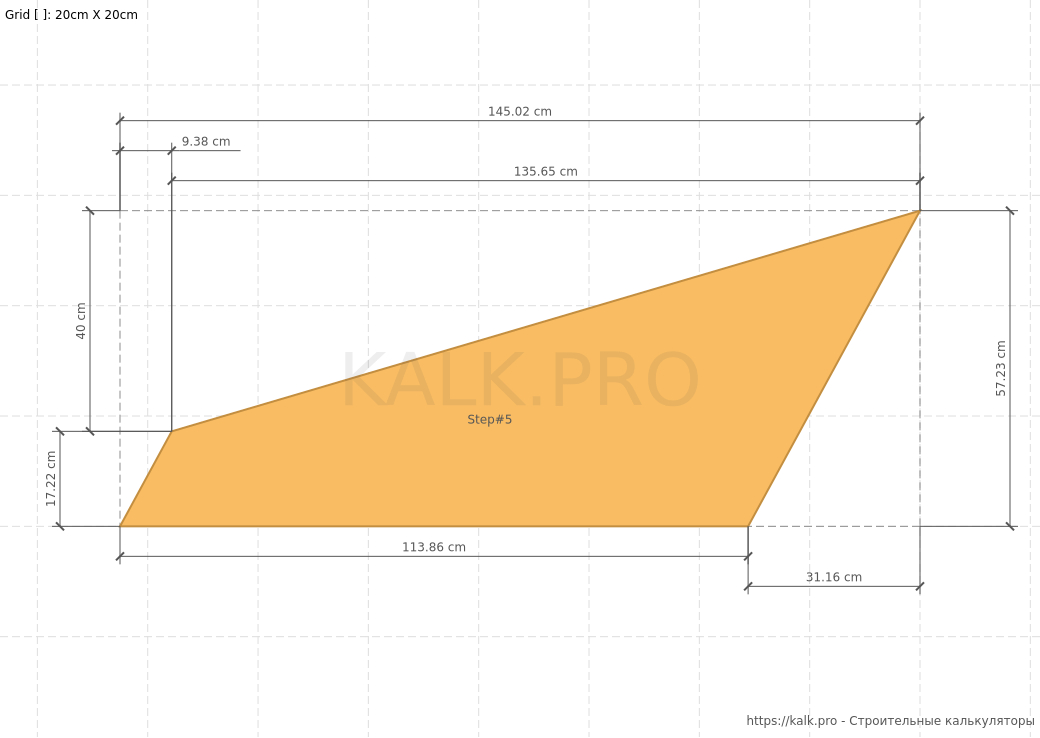

Ступень № 5
  • Длина: 145.02 см
  • Ширина: 57.23 см
  • Толщина: 4 см
  • Объем: 0.033 м³

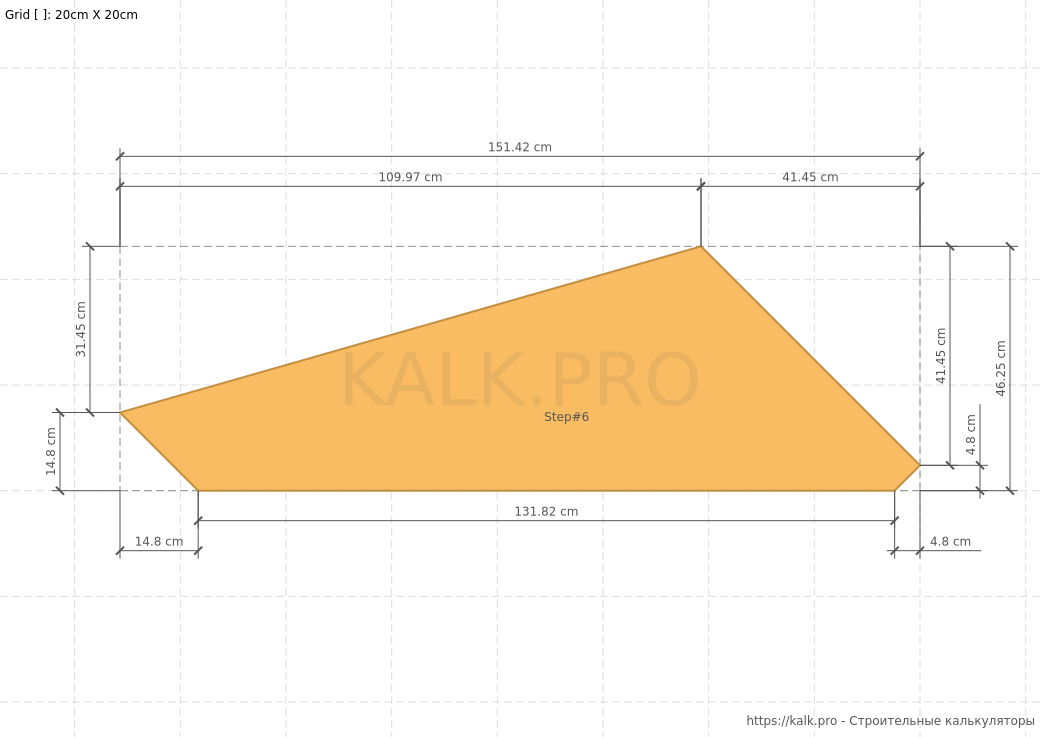

Ступень № 6
  • Длина: 151.42 см
  • Ширина: 46.25 см
  • Толщина: 4 см
  • Объем: 0.028 м³

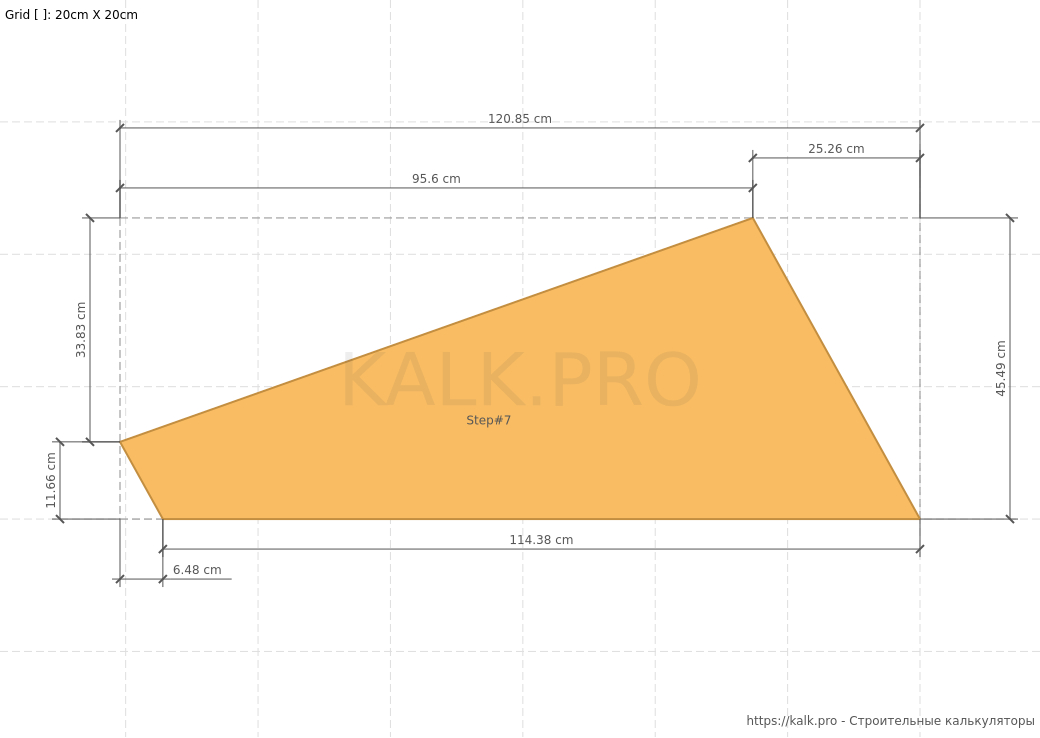

Ступень № 7
  • Длина: 120.85 см
  • Ширина: 45.49 см
  • Толщина: 4 см
  • Объем: 0.022 м³
Ступень № 8
  • Длина: 105.21 см
  • Ширина: 39.16 см
  • Толщина: 4 см
  • Объем: 0.016 м³

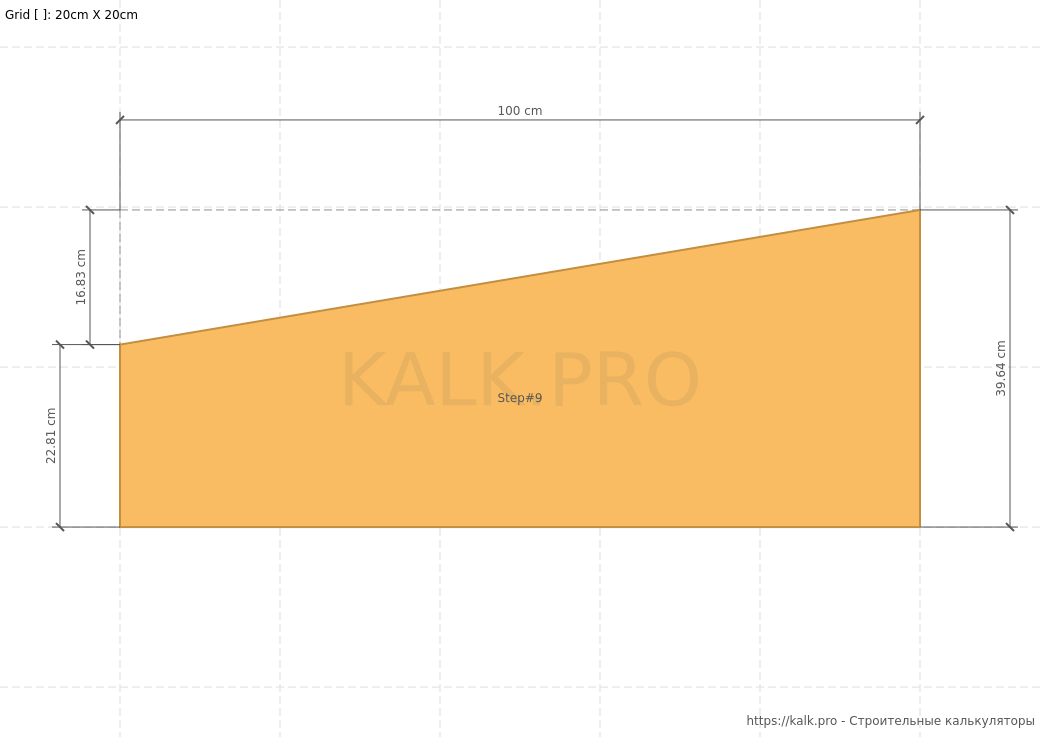

Ступень № 9
  • Длина: 100 см
  • Ширина: 39.64 см
  • Толщина: 4 см
  • Объем: 0.016 м³
Ступень № 10
  • Длина: 109.94 см
  • Ширина: 50.7 см
  • Толщина: 4 см
  • Объем: 0.022 м³
Ступень № 11
  • Длина: 145.5 см
  • Ширина: 56.05 см
  • Толщина: 4 см
  • Объем: 0.033 м³

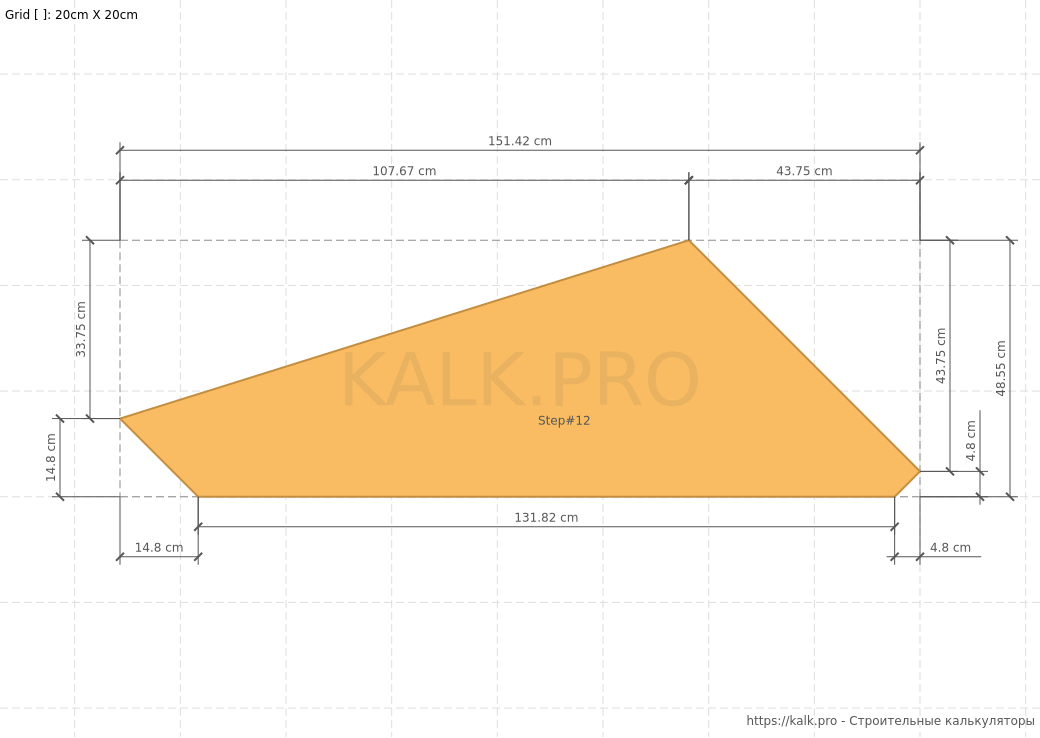

Ступень № 12
  • Длина: 151.42 см
  • Ширина: 48.55 см
  • Толщина: 4 см
  • Объем: 0.029 м³

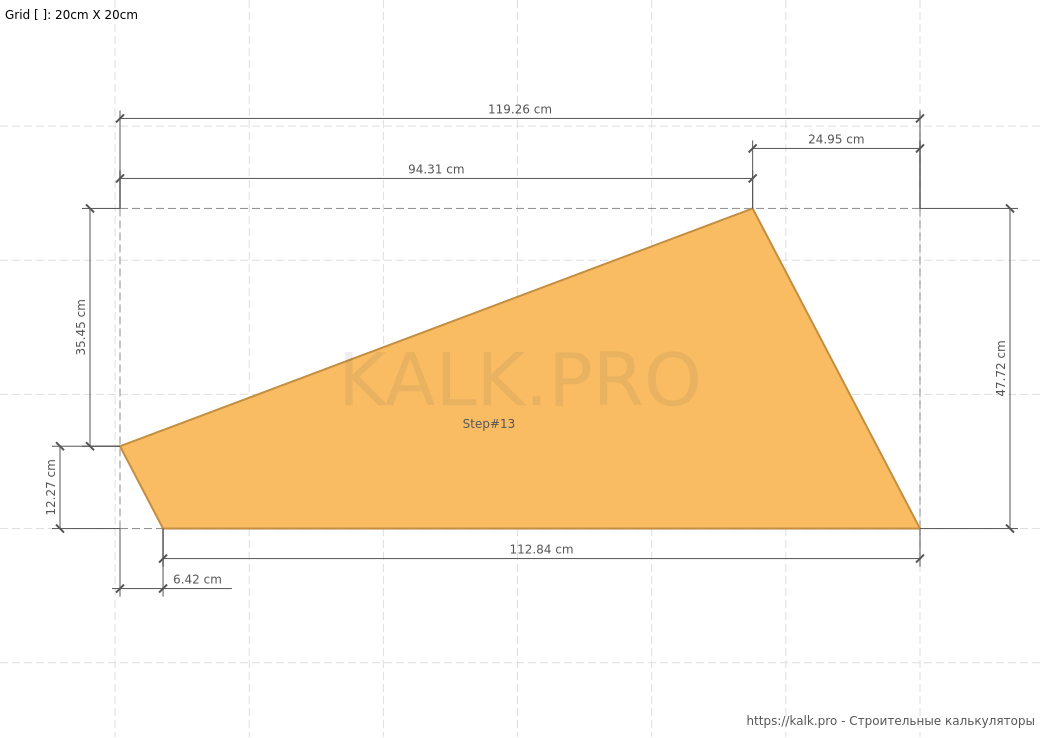

Ступень № 13
  • Длина: 119.26 см
  • Ширина: 47.72 см
  • Толщина: 4 см
  • Объем: 0.023 м³

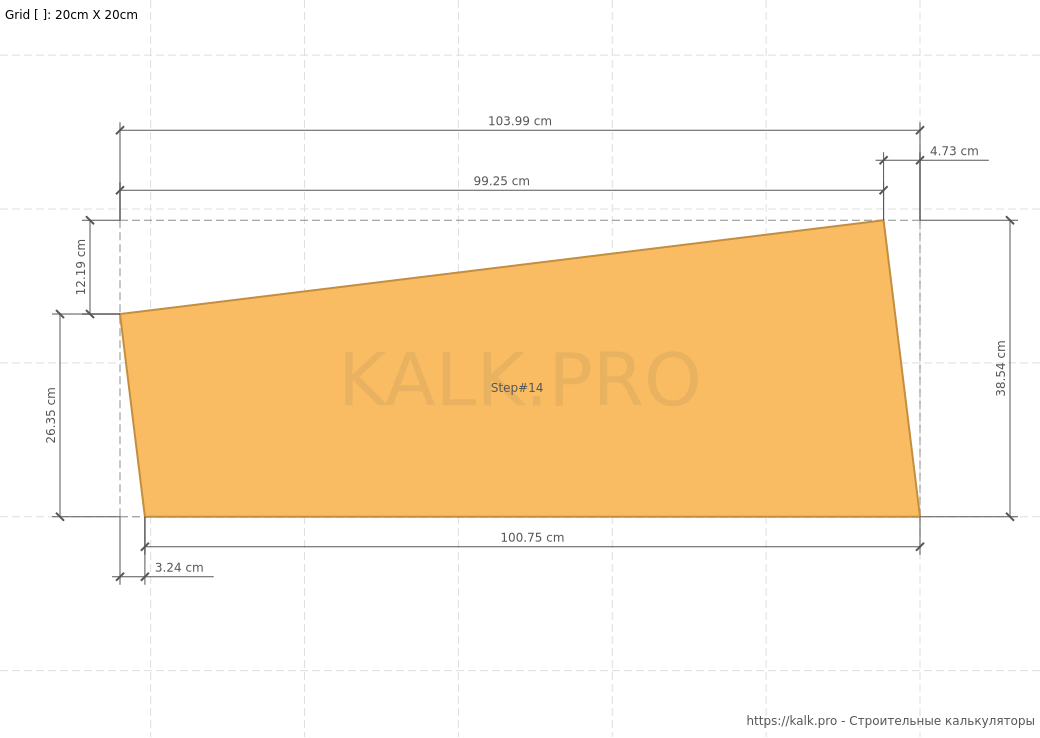

Ступень № 14
  • Длина: 103.99 см
  • Ширина: 38.54 см
  • Толщина: 4 см
  • Объем: 0.016 м³

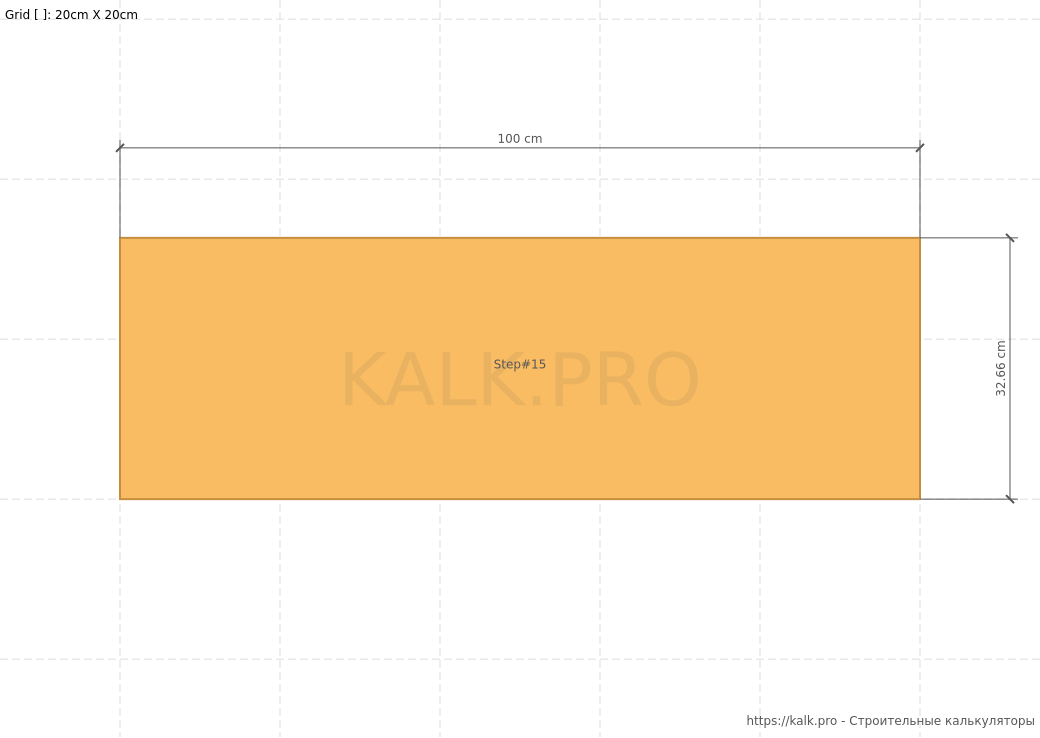

Ступень № 15
  • Длина: 100 см
  • Ширина: 32.66 см
  • Толщина: 4 см
  • Объем: 0.013 м³
Ступень № 16
  • Длина: 100 см
  • Ширина: 32.65 см
  • Толщина: 4 см
  • Объем: 0.013 м³
Подступенок № 1
  • Длина: 100 см
  • Ширина: 13.65 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 2
  • Длина: 100 см
  • Ширина: 13.65 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 3
  • Длина: 100 см
  • Ширина: 13.65 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³

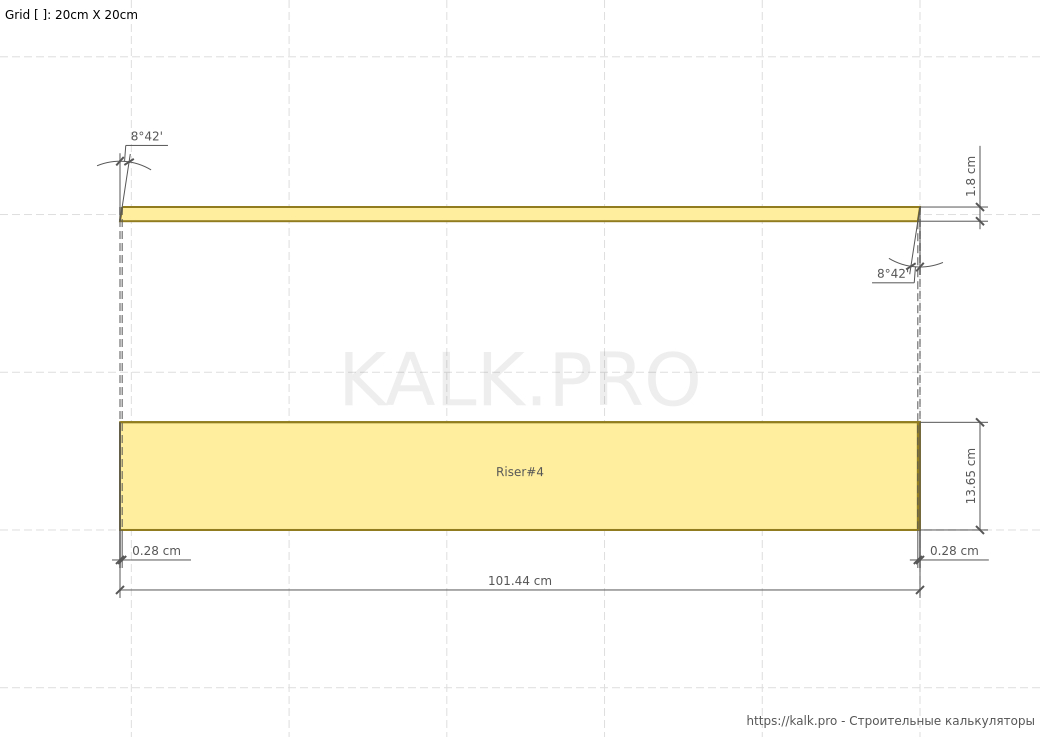

Подступенок № 4
  • Длина: 101.44 см
  • Ширина: 13.65 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³

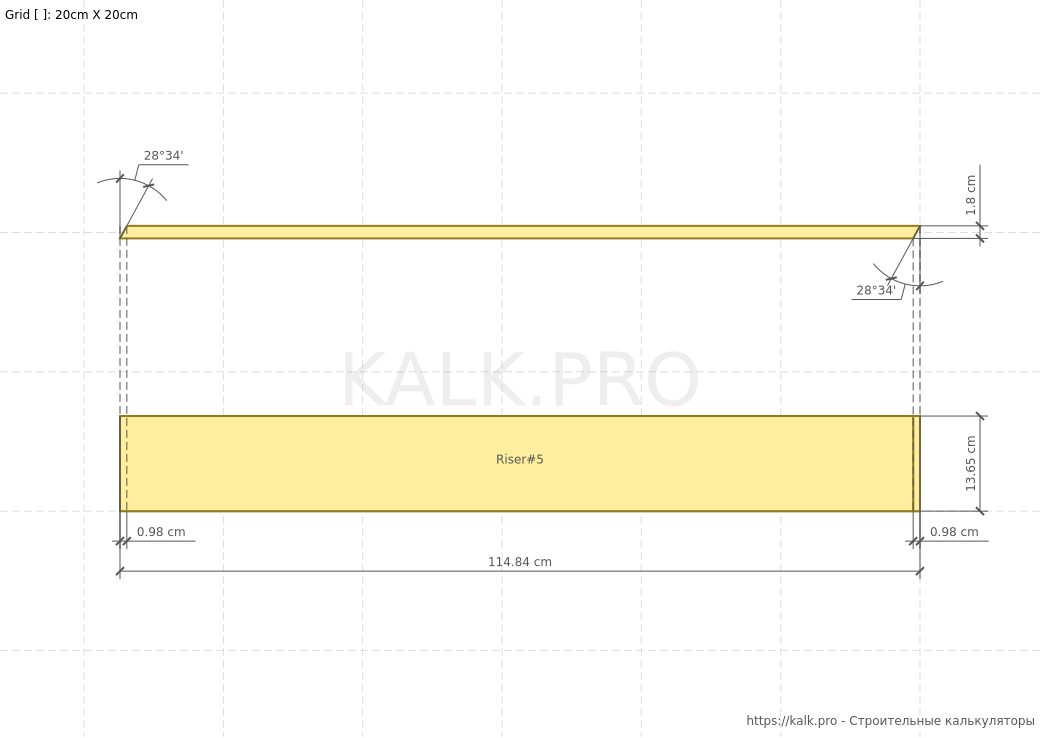

Подступенок № 5
  • Длина: 114.84 см
  • Ширина: 13.65 см
  • Толщина: 1.8 см
  • Объем: 0.003 м³

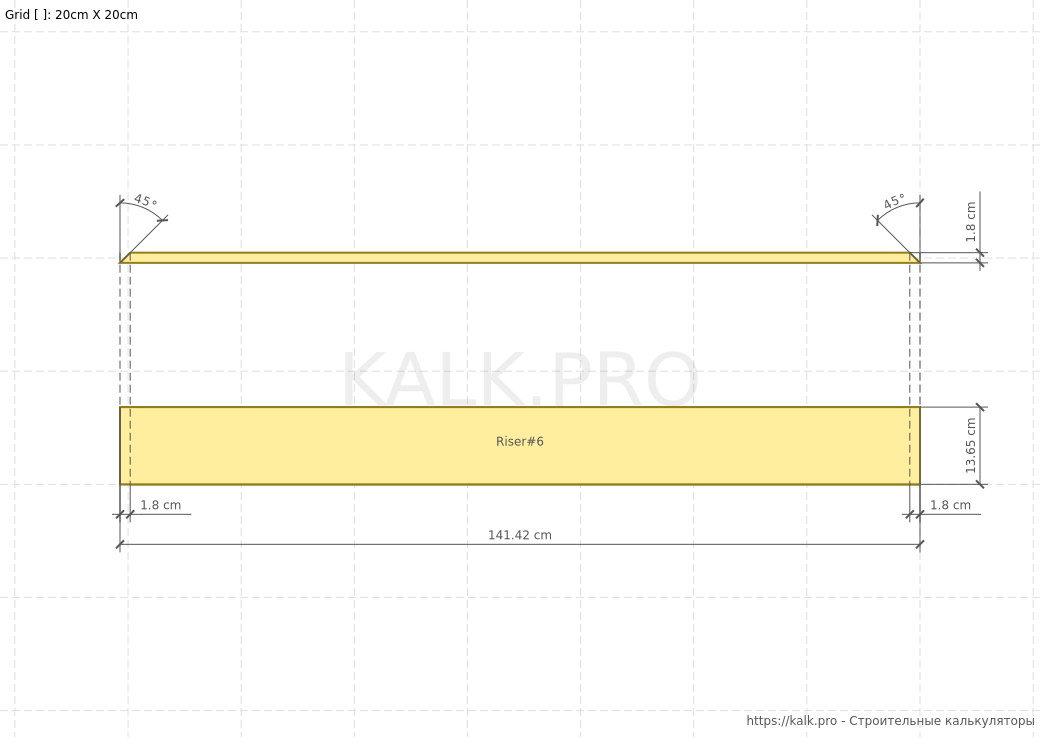

Подступенок № 6
  • Длина: 141.42 см
  • Ширина: 13.65 см
  • Толщина: 1.8 см
  • Объем: 0.003 м³
Подступенок № 7
  • Длина: 115.37 см
  • Ширина: 13.65 см
  • Толщина: 1.8 см
  • Объем: 0.003 м³

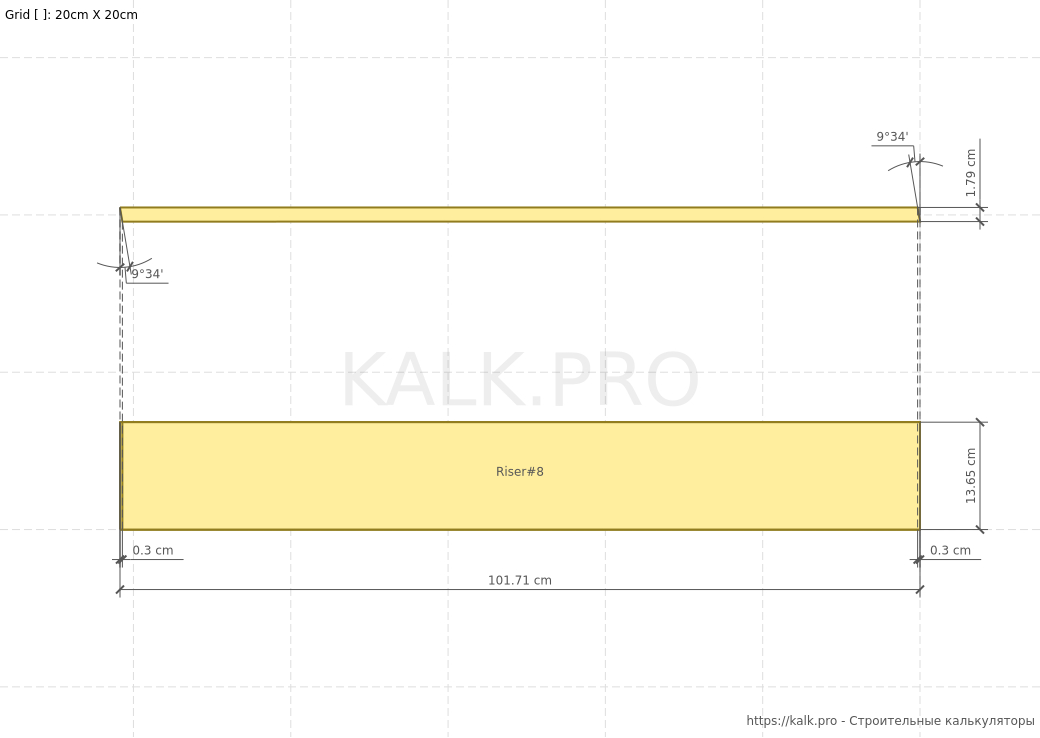

Подступенок № 8
  • Длина: 101.71 см
  • Ширина: 13.65 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 9
  • Длина: 100 см
  • Ширина: 13.65 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 10
  • Длина: 101.71 см
  • Ширина: 13.65 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 11
  • Длина: 115.38 см
  • Ширина: 13.65 см
  • Толщина: 1.8 см
  • Объем: 0.003 м³
Подступенок № 12
  • Длина: 141.42 см
  • Ширина: 13.65 см
  • Толщина: 1.8 см
  • Объем: 0.003 м³

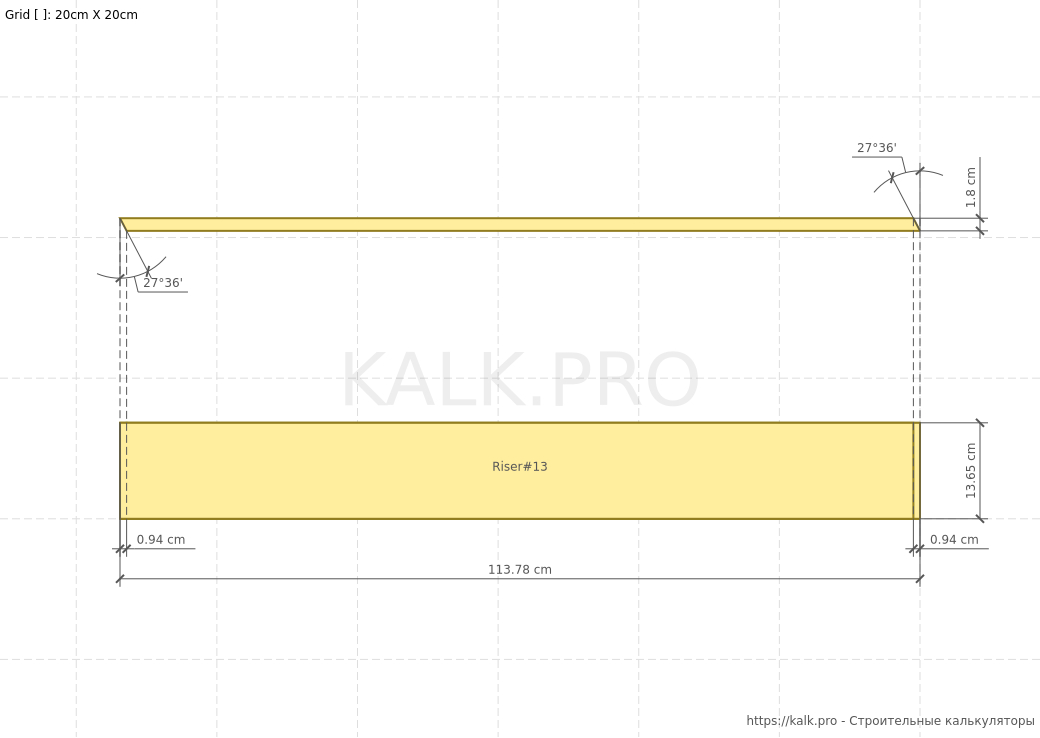

Подступенок № 13
  • Длина: 113.78 см
  • Ширина: 13.65 см
  • Толщина: 1.8 см
  • Объем: 0.003 м³

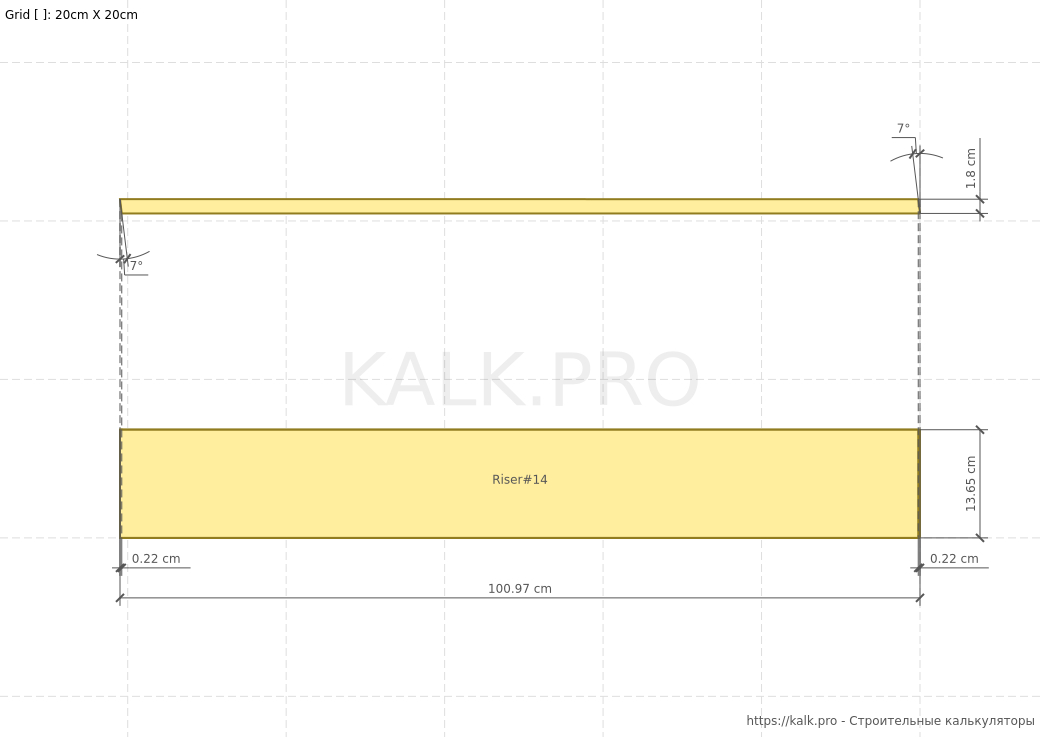

Подступенок № 14
  • Длина: 100.97 см
  • Ширина: 13.65 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³

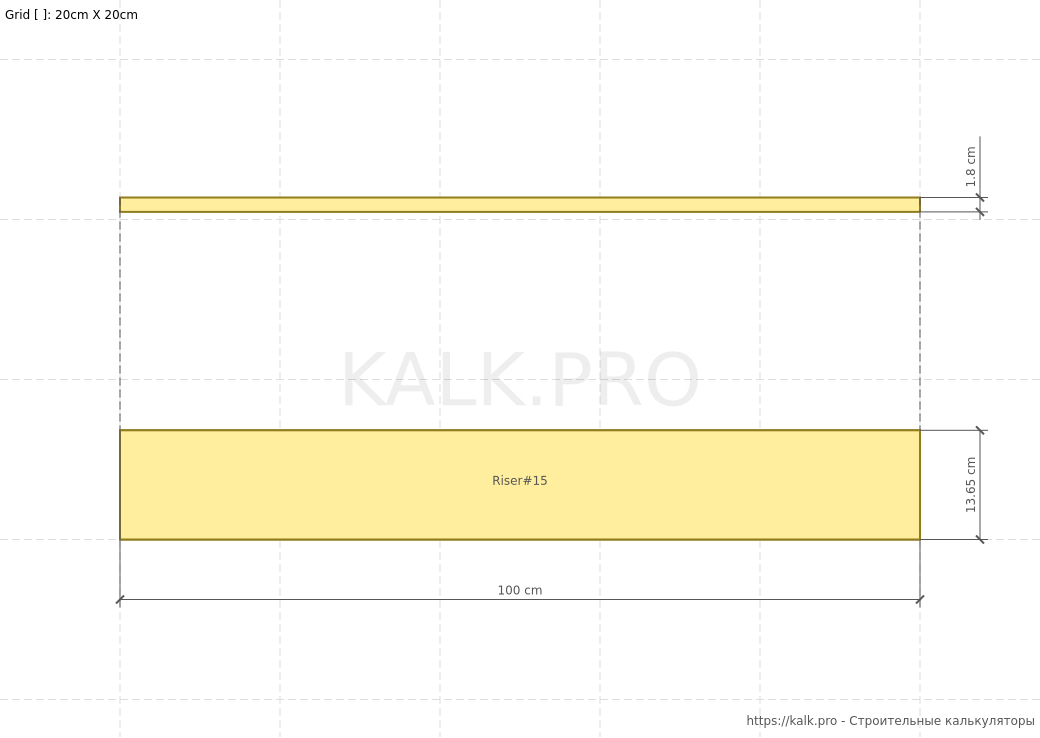

Подступенок № 15
  • Длина: 100 см
  • Ширина: 13.65 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 16
  • Длина: 100 см
  • Ширина: 13.65 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Указанные «Размеры»
Отображение
  • Единицы измерения: см
  • Цвет чертежа: цветной
Вариант лестницы
  • Правозаходная:  selected
Горизонтальные размеры проема
  • Длина вдоль нижнего марша: 200 см
  • Длина вдоль верхнего марша: 200 см
  • Расстояние между нижним и верхним маршами: 80 см
Режим построения лестницы в зависимости от сбособа расчета ширины проступи
  • Нижний, промежуточный, верхний марш точно по размерам проема:  selected
Размеры лестницы
  • Высота проема от пола до пола между этажами: 300 см
  • Ширина марша лестницы: 100 см
Ступени
  • Минимальная ширина ступени в углу поворота лестницы: 10 см
  • Минимальная ширина ступени, опирающейся на косоур: 4 см
  • Желаемая высота ступени: 18 см
  • Толщина ступени: 4 см
  • Выступ ступени: 3 см
  • Выступ края ступени (слева сбоку): 3 см
  • Выступ края ступени (справа сбоку): 3 см
Подступенки
  • Толщина: 1.8 см
Косоуры
  • Толщина: 4 см
  • Минимальная ширина косоура: 15 см
  • Количетсво косоуров на один марш: 3 шт
Плита перекрытия
  • Толщина перекрытия: 20 см
Стена
  • Толщина: 20 см
Выберите способ сохранения
Добавить в закладки
Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.
Поделиться
Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.
Сканировать QR-код
Получить ссылку на расчет с параметрами через сканирование QR-кода
Материалы

Как рассчитать лестницу с поворотом на 180° на монокосоуре онлайн?

  • Шаг 1. Выберите единицы измерения, DU – мм, см, м, дюймы, футы.

  • Шаг 2. Выберите тип чертежей, CL – монохромные, цветные.

  • Шаг 3. Выберите тип лестницы – левосторонняя, LF*, правосторонняя, RG**.
    * с поворотом налево
    ** с поворотом направо

  • Шаг 4. Выберите способ построения лестницы — верхний, средний и нижний марш точно по размерам проема, EX, средний, верхний марш автоматически и нижний марш точно по размерам проема, EB, нижний, верхний марш автоматически и средний марш точно по размерам проема, EM, средний, нижний марш автоматически и верхний марш точно по размерам проема, ET.

  • Шаг 5. Введите параметры лестницы, проема – высота проема, SH*, ширина марша, SW, расстояние между маршами, MD**, длина вдоль нижнего марша, LB, длина вдоль верхнего марша, LT.
    * от пола 1-го этажа до пола 2-го этажа
    * высота проема = высота лестницы (если верхняя ступень не ниже уровня 2-го этажа)
    ** расстояние между между маршами = длина среднего марша

  • Шаг 6. Подберите параметры ступеней – высота ступеней, DH, толщина ступеней, SC, выступ края ступеней, SF*, выступ края ступеней сбоку, SO*.
    * выступ края ступени = свес ступени

  • Шаг 6.1. Введите параметры поворотных ступеней* — минимальная ширина ступени с опорой на столб, MW, минимальная ширина ступени с опорой на косоур, MF.
    * более подробно на изображении ниже

MW – минимально возможное расстояние между крайними точками выступов угловых ступеней (или ступени) по прямой, MF – минимальная длина опорной поверхности любой другой ступени(ей). На чертеже (вид сверху) отмечены красным – угловые ступени, зеленым – все остальные ступени, а также обозначены параметры MW и MF конкретно для этой конструкции лестницы. Рекомендуем выдерживать величину MW не менее 100 мм, а MF не менее 40 мм.

  • Шаг 6.2. Выберите установить верхнюю ступень ниже уровня 2-ого этажа или оставить на уровне пола 2-го этажа, SP.

  • Шаг 7. Выберите установить подступенки или нет, H.

  • Шаг 7.1. Введите параметры подступенов — толщина подступенков, HT

  • Шаг 8. Введите параметры косоуров – толщина косоура, T, минимальная ширина косоура, WI, количество косоуров*, QT.
    * лестница стандартная — 2 шт
    * лестница сложная — 3-5 шт
    * лестница на монокосоуре — 1 шт (по умолчанию)

  • Шаг 9. Введите параметры перекрытия* – толщина перекрытия, ST.
    * требуется только для визуализации

  • Шаг 10. Введите параметры стен* — толщина стены, WT.
    * требуется только для визуализации

  • Шаг 11. Внимательно проверьте все значения и выполните расчет лестницы на 180° на монокосоуре, нажав на кнопку «Рассчитать» в онлайн-калькуляторе.



Смежные нормативные документы

  • СП 64.13330.2017 «Деревянные конструкции»
  • СП 118.13330.2022 «Общественные здания и сооружения»
  • СП 20.13330.2016 «Нагрузки и воздействия»
  • СП 112.13330.2011 «Пожарная безопасность зданий и сооружений»



Если вы хотите получить больше информации по проектированию, перейдите на основную страницу раздела «Расчет лестницы».



Чертежи лестницы на 180° на центральном косоуре

Чертеж лестницы на монокосоуре с поворотом на 180 градусов
Чертеж лестницы на монокосоуре с поворотом на 180 градусов
Чертеж монокосоура лестницы на 180°
Оставьте свою оценку:
(оценка: 1, голосов: 1)
Комментарии
Выберите подписку для получения дополнительных возможностей Kalk.Pro
Любая активная подписка не отключает рекламу на сайте
  • Умелец
    490 руб на 30 дней
    • Доступ к скрытым чертежам
    • Безлимитные сохранения расчетов
    • 3D-линейка (измерения)
    К оплате: 490 руб
    Профи
    690 руб на 30 дней
    • Доступ к скрытым чертежам
    • Безлимитные сохранения расчетов
    • 3D-линейка (измерения)
    • Векторные чертежи SVG
    • Свой логотип на чертежах
    К оплате: 690 руб
  • Умелец на один год
    294 руб / месяц
    • Доступ к скрытым чертежам
    • Безлимитные сохранения расчетов
    • 3D-линейка (измерения)
    К оплате: 3528 руб
    Профи на один год
    414 руб / месяц
    • Доступ к скрытым чертежам
    • Безлимитные сохранения расчетов
    • 3D-линейка (измерения)
    • Векторные чертежи SVG
    • Свой логотип на чертежах
    К оплате: 4968 руб
Более 10 000 пользователей уже воспользовались расширенным доступом для успешного создания своего проекта. Подробные чертежи и смета проекта экономят до 70% времени на подготовку элементов конструкции, а также предотвращают лишний расход материалов.
Подробнее с подписками можно ознакомиться здесь.
Калькулятор
0
Техподдержка
Сканировать QR-код
Предварительный расчет

Выбор типа лестницы

stairs_type
1) Прямая

Подступенки

risers

Ограждения

balusters
"0" - Квадрат

Выбор пригласительных ступеней

start_stepsstart_stepsstart_stepsstart_steps
Нет

Комплектация поставки

Сосна
Готов под покраску
Соберу сам

Контакты для получения расчета

Если вы НЕ получили от нас расчет стоимости в течение 2х рабочих дней, пожалуйста свяжитесь с нами по электронной почте support@kalk.pro

Сообщение об ошибке
Задать вопрос
Выберите тип виджета
Калькулятор
Всё просто — установите калькулятор Kalk.Pro на Вашем сайте.
Выберите файл для загрузки
Переместите сюда файл для загрузки
Выберите файлы для загрузки
Переместите сюда файлы для загрузки
LiveInternet
Калькулятор загружается...
Обработка
