Лестница с поворотом на 90°

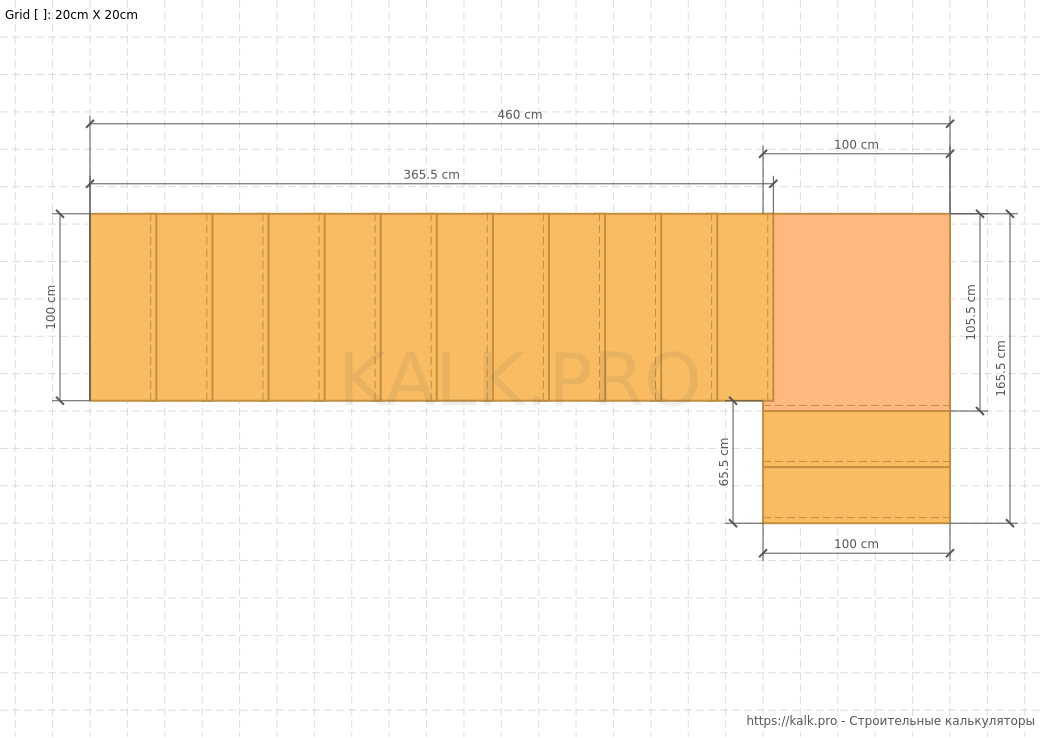

Расчет Г-образной лестницы с поворотом на 90 градусов — онлайн-калькулятор с чертежами и 3D

Воспользуйтесь 3D-калькулятором Г-образной лестницы на 90° с чертежами и размерами бесплатно — выполните расчет и получите проект поворотной лестницы на 90° онлайн.

Как рассчитать Г-образную лестницу с поворотом на 90° на онлайн-калькуляторе?

Шаг 1. Выберите единицы измерения, DU – мм, см, м, дюймы, футы.
Шаг 2. Выберите тип чертежей, CL – монохромные, цветные.
Шаг 3. Выберите тип лестницы – левосторонняя, LF*, правосторонняя, RG**.
* с поворотом налево
** с поворотом направо
Шаг 4. Выберите как считать длину лестницы — по верхнему маршу, FTP, по нижнему маршу, FBT.
Шаг 5. Введите параметры лестницы, проема – высота проема, Y*, длина лестницы, X, ширина марша, SZ.
* от пола 1-го этажа до пола 2-го этажа
* высота проема = высота лестницы (если верхняя ступень не ниже уровня 2-го этажа)
Шаг 6. Введите параметры поворотной площадки — выступ площадки в направлении нижнего марша, LB*, выступ площадки в направлении верхнего марша, LT*.
* выступ площадки = свес края площадки
Шаг 7. Введите параметры балок жесткости поворотной площадки — толщина, JT, ширина JW.
Шаг 8. Введите параметры опорных столбов — ширина сечения, SB.
Шаг 9. Подберите параметры ступеней – количество ступеней верхнего марша, QT, количество ступеней нижнего марша, QB, толщина ступеней, SW, выступ края ступеней, SF.
Шаг 9.1. Выберите установить верхнюю ступень ниже уровня 2-ого этажа или оставить на уровне пола 2-го этажа, SP.
Шаг 10. Выберите установить подступенки или нет, H.
Шаг 10.1. Введите параметры подступенов — толщина подступенков, HT.
Шаг 10.2. Выберите установить подступенки за ступенью или нет, AS*.
* если активно, ширина ступени уменьшается на толщину подступенка
Шаг 11. Введите параметры косоуров – толщина косоура, T, ширина косоура, WI.
Шаг 12. Введите параметры ограждения – сечение балясины, BA, высота ограждения, RH*, толщина поручня, RT, ширина поручня, RW.
* высота ограждения = высота балясины + толщина поручня
Шаг 13. Введите параметры перекрытия* – толщина перекрытия, ST, выступ над проемом, SX**, отступ от стены, WX.
* требуется только для визуализации
** влияет на минимальную высоту прохода (отображается на чертежах и 3D)
Шаг 14. Введите параметры стен* — толщина стены, WT.
* требуется только для визуализации
Шаг 15. Внимательно проверьте все значения и выполните расчет Г-образной лестницы на 90°, нажав на кнопку «Рассчитать» в онлайн-калькуляторе.

Смежные нормативные документы

СП 64.13330.2017 «Деревянные конструкции»
ГОСТ 23120-2016 «Лестницы маршевые, площадки и ограждения стальные»
ГОСТ 25772-2021 «Ограждения металлические лестниц, балконов, крыш, лестничных маршей и площадок»
СП 118.13330.2022 «Общественные здания и сооружения»
СП 55.13330.2016 «Дома жилые одноквартирные»
СП 54.13330.2016 «Здания жилые многоквартирные»
СП 112.13330.2011 «Пожарная безопасность зданий и сооружений»
СП 20.13330.2016 «Нагрузки и воздействия»

Если вы хотите получить больше информации по проектированию, перейдите на основную страницу раздела «Расчет лестницы».
