Расчет лестницы из металла с площадкой на 90 градусов — онлайн-калькулятор с чертежами и 3D

Воспользуйтесь 3D-калькулятором лестницы 90° из металла с поворотной площадкой с чертежами и размерами бесплатно — выполните расчет и получите проект металлической лестницы с поворотом на 90° с площадкой онлайн.

← Калькулятор лестницы
Ошибка расчётаПожалуйста, проверьте правильность введённых данных
Калькулятор будет доступен после внесения изменений в соответствующие параметры.
Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.
Переключить интерфейс
Отображение
DU
CL
Тип лестницы
LF
RG
Считать длину лестницы вдоль
FTP
FBT
Размеры лестницы, проем
Y
X
SZ
Поворотная площадка
LB
LT
Ступени
QT
12
QB
2
SW
SE
SO
SP
Косоуры
STH
STW
SS
Перемычки косоуров
BTH
BTW
BAD
Подступенки
H
HT
AS
Опорные столбы
AC
Плита перекрытия
SX
WX
ST
SFX
Ограждение (балюстрада)
RH
BA
RT
RW
Стена
WT
Переключить интерфейс
Выберите проекцию:

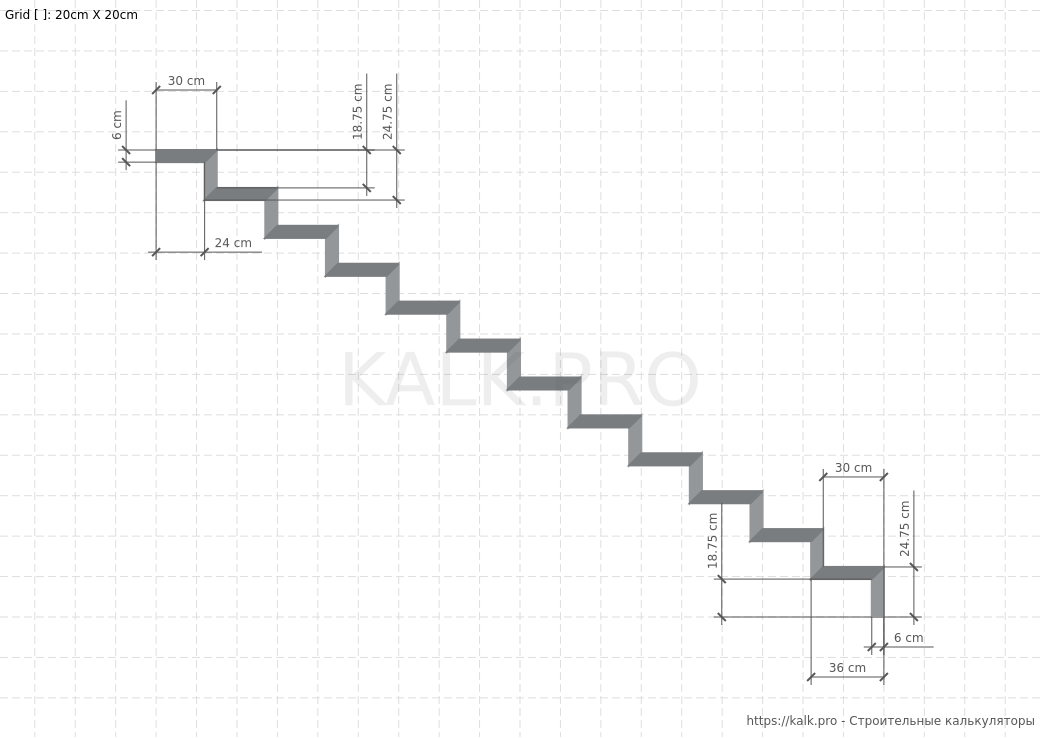

  • Чертеж лестницы (вид сбоку)Чертеж лестницы (вид сбоку)

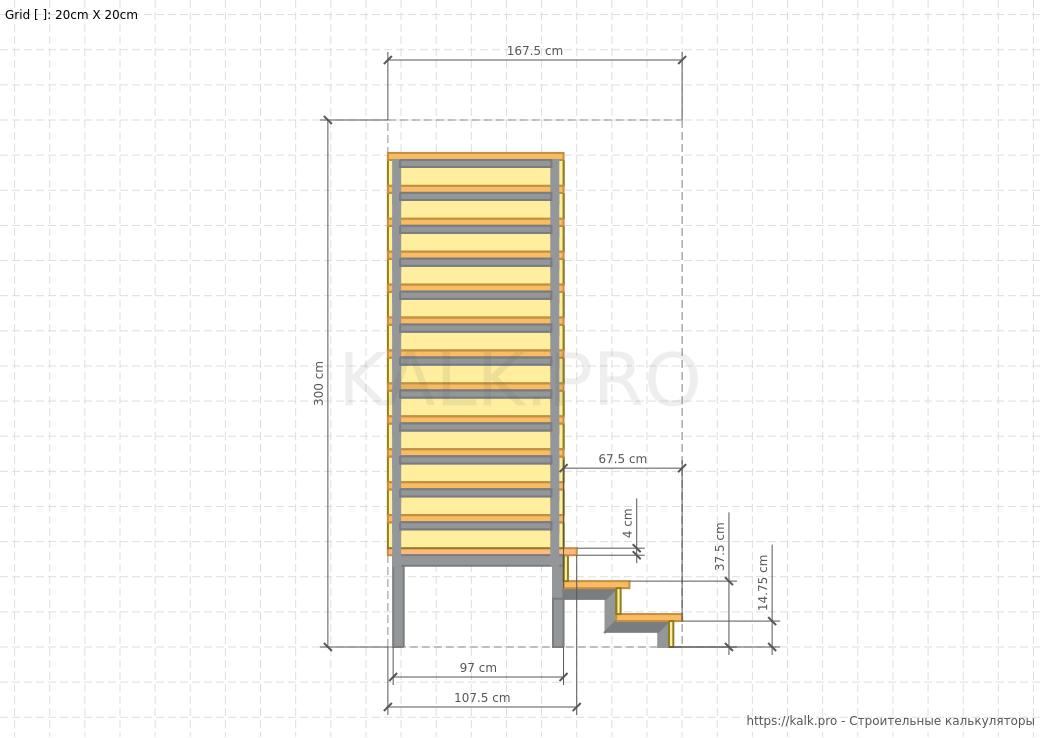

  • Чертеж лестницы (вид спереди)Чертеж лестницы (вид спереди)

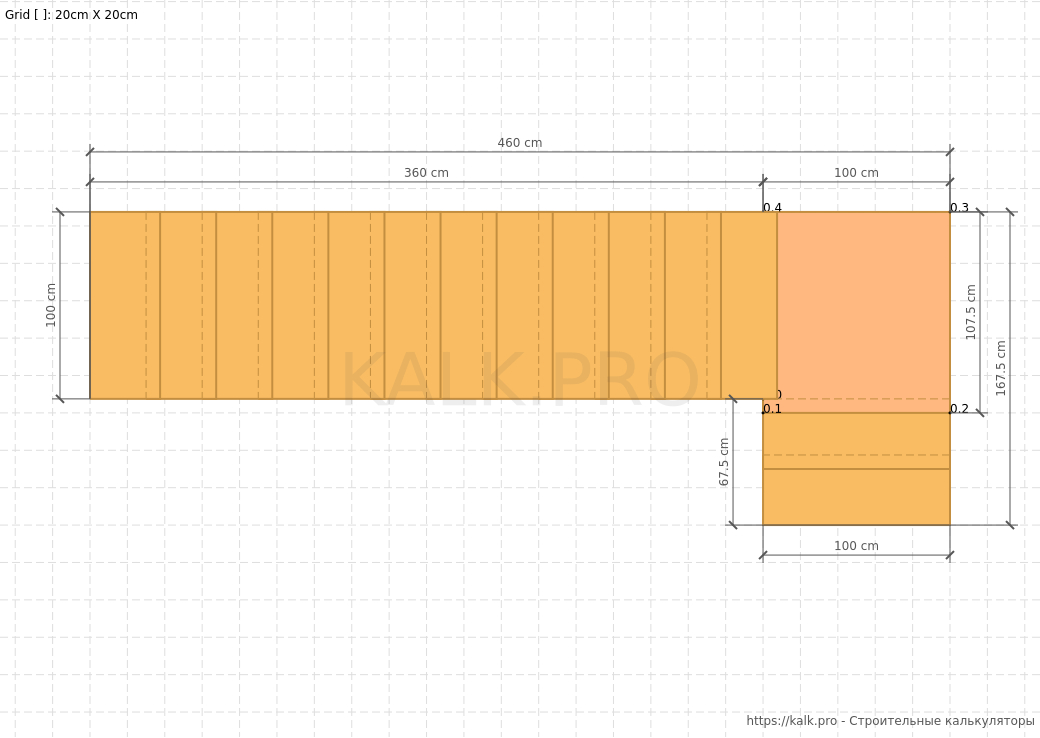

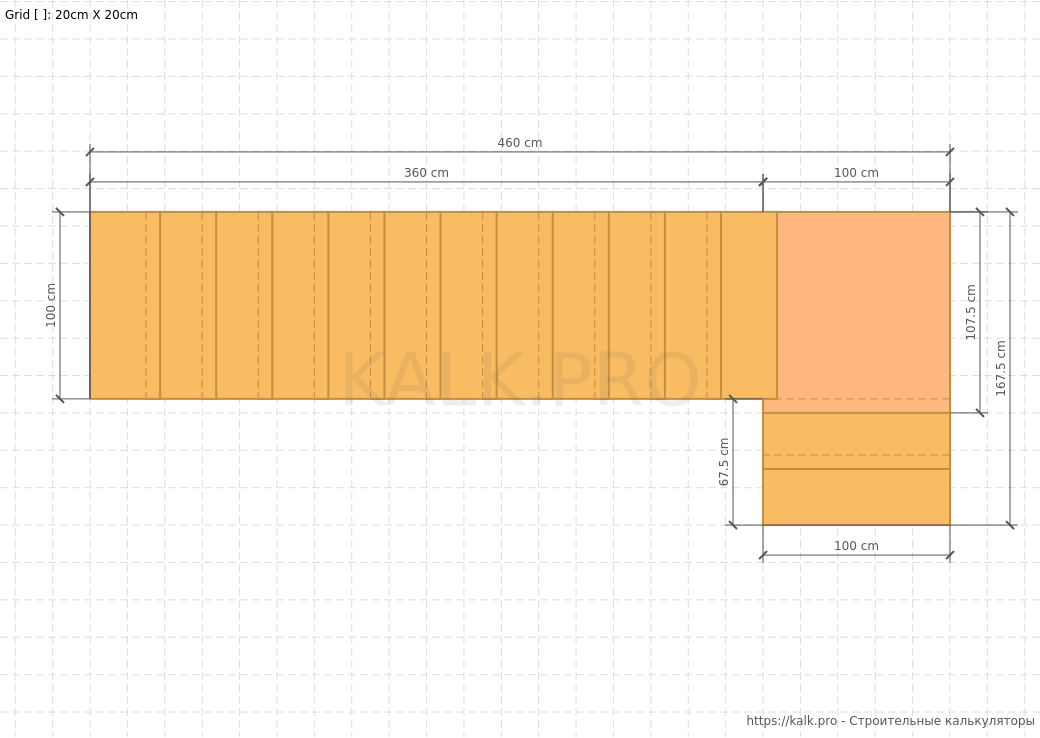

  • Чертеж лестницы (вид сверху)Чертеж лестницы (вид сверху)

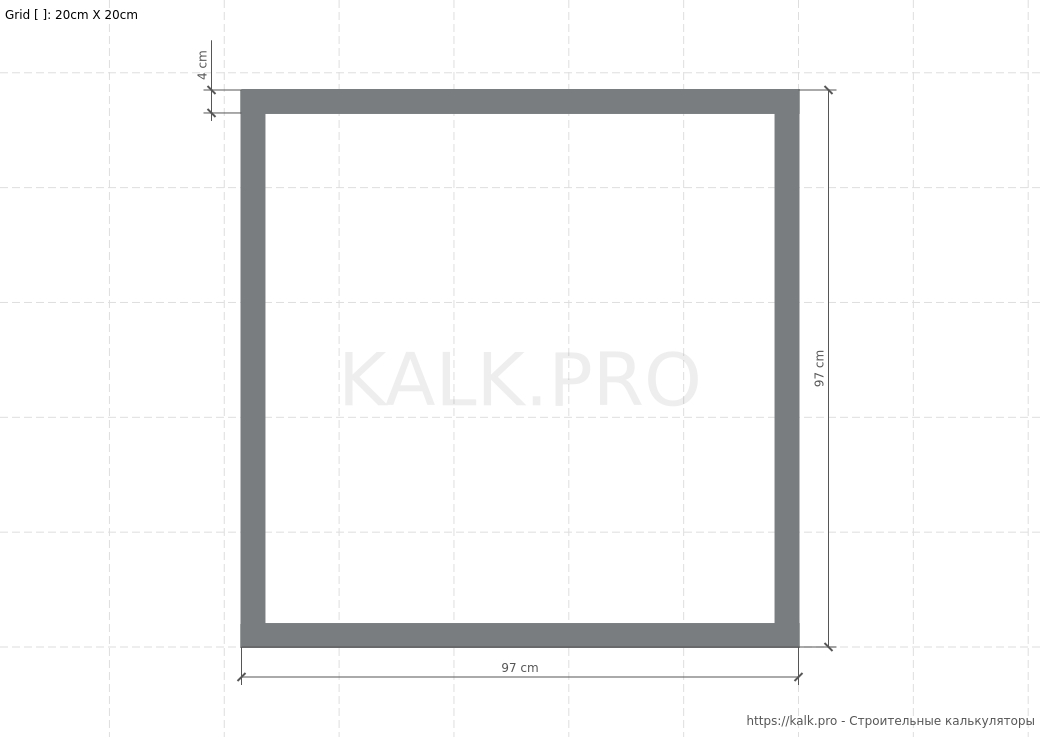

  • Балки жесткости площадкиБалки жесткости площадки
  • Нижний косоурНижний косоур
  • Верхний косоурВерхний косоур

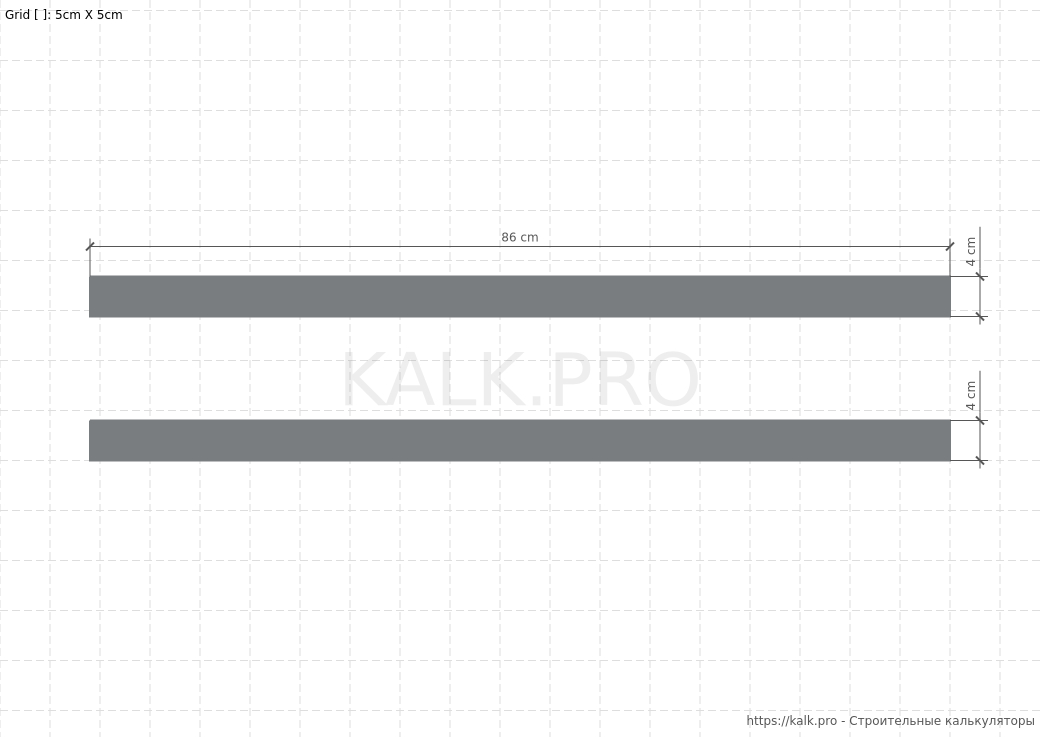

  • Перемычки косоуровПеремычки косоуров

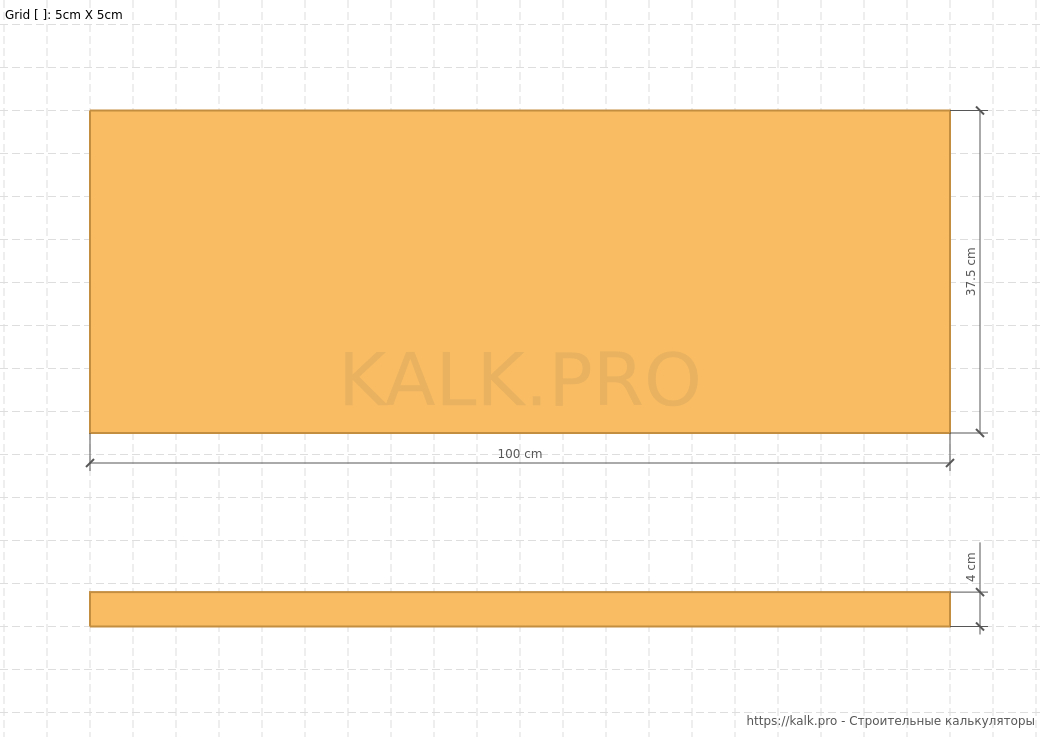

  • Прямая ступеньПрямая ступень

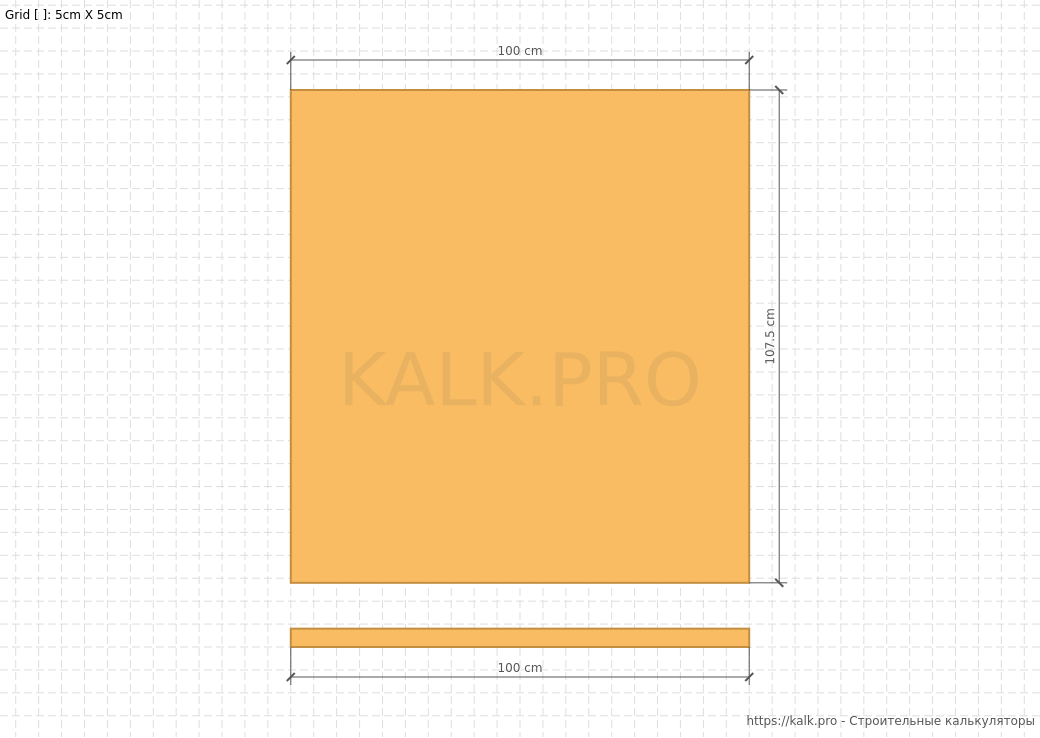

  • Поворотная площадкаПоворотная площадка

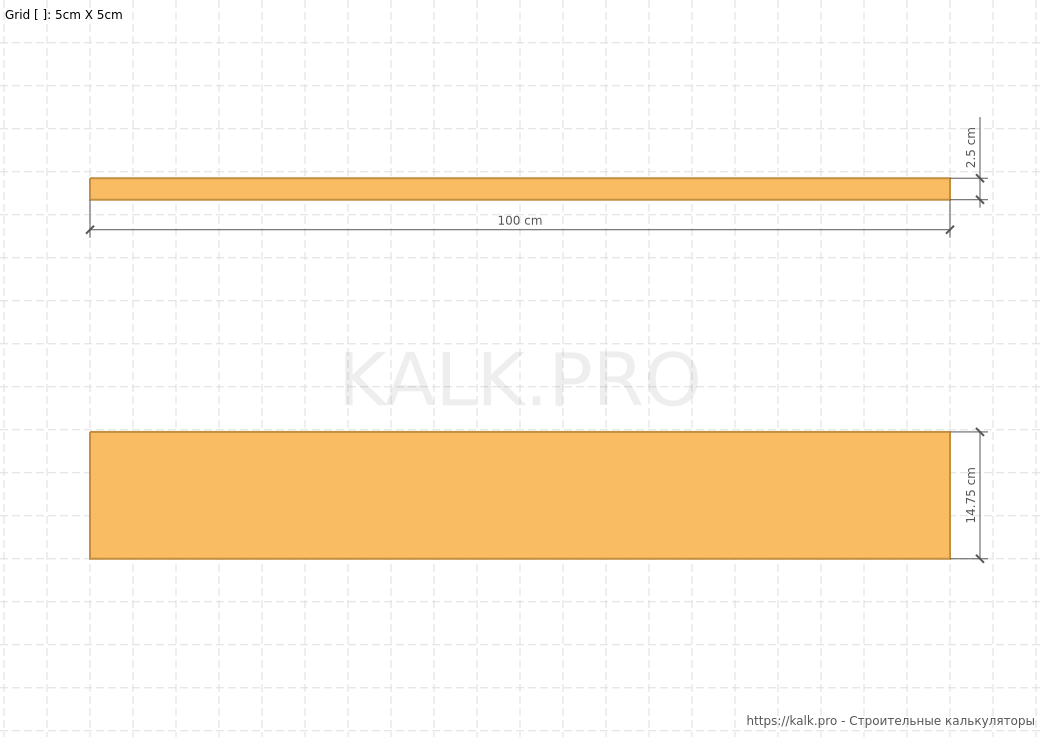

  • Подступенок (прямая ступень)Подступенок (прямая ступень)

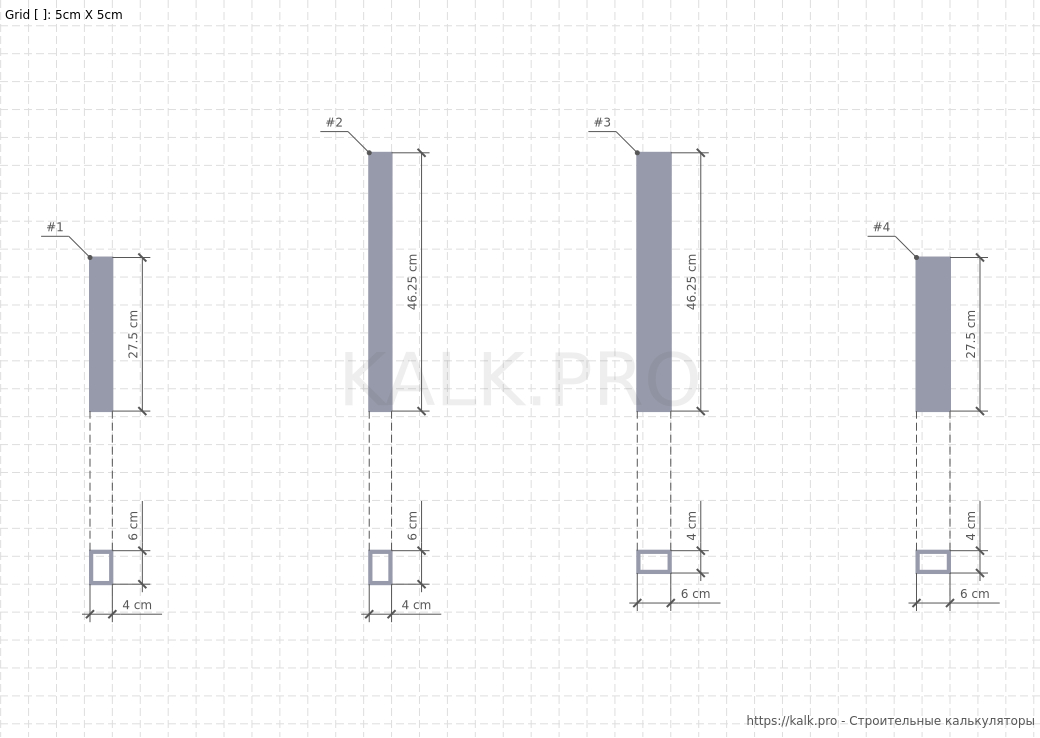

  • Опорные столбыОпорные столбы

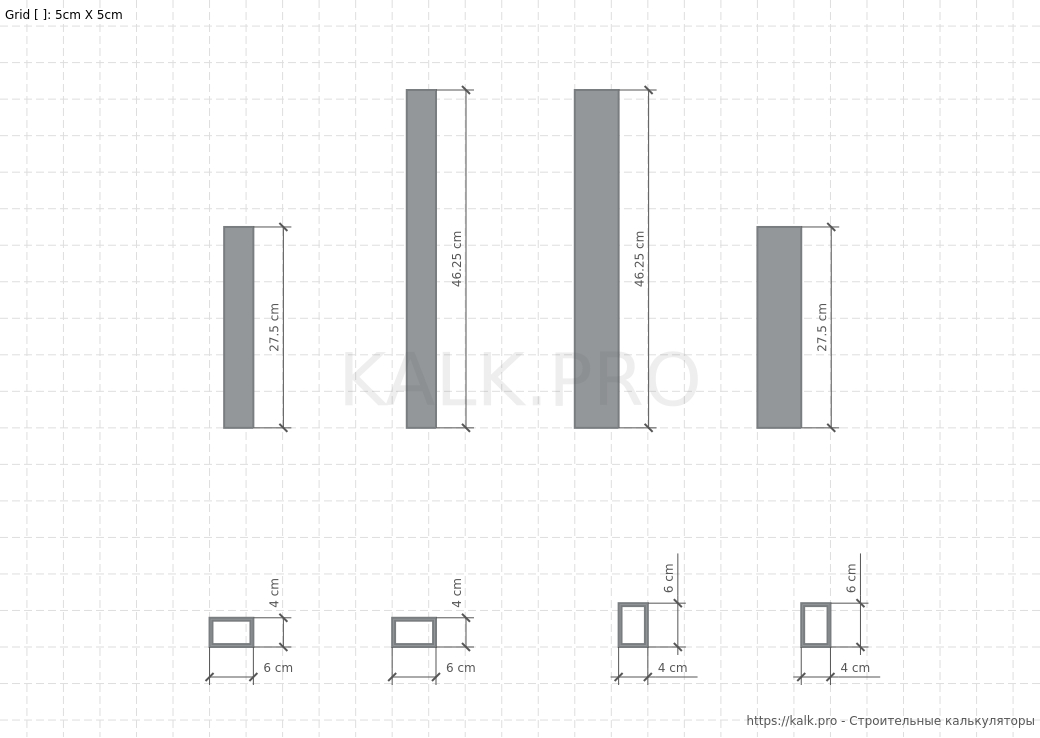

  • Первый вертикальный элемент (нижний косоур)Первый вертикальный элемент (нижний косоур)

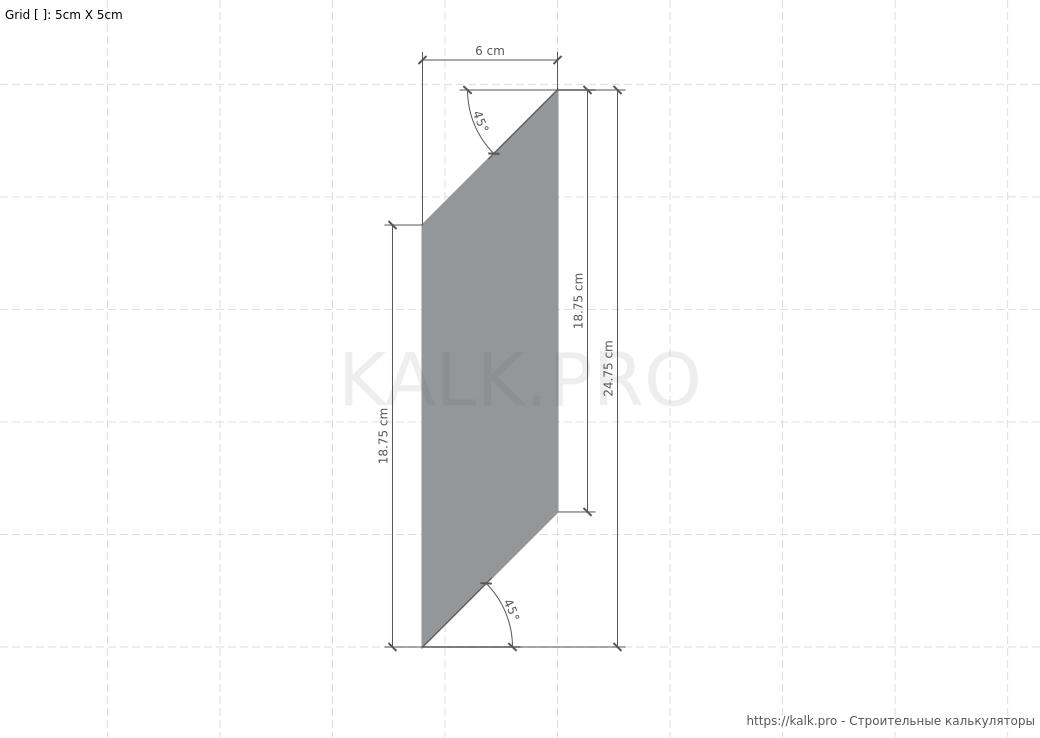

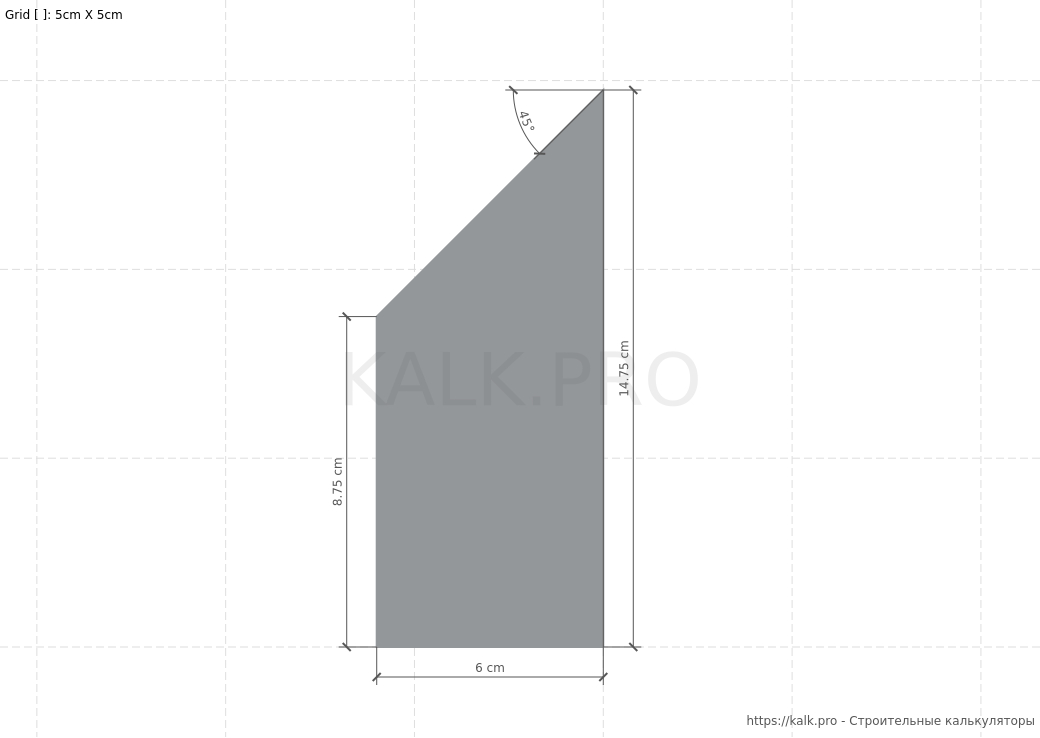

  • Вертикальный элемент (нижний косоур)Вертикальный элемент (нижний косоур)
  • Горизонтальный элемент (нижний косоур)Горизонтальный элемент (нижний косоур)
  • Последний горизонтальный элемент (нижний косоур)Последний горизонтальный элемент (нижний косоур)

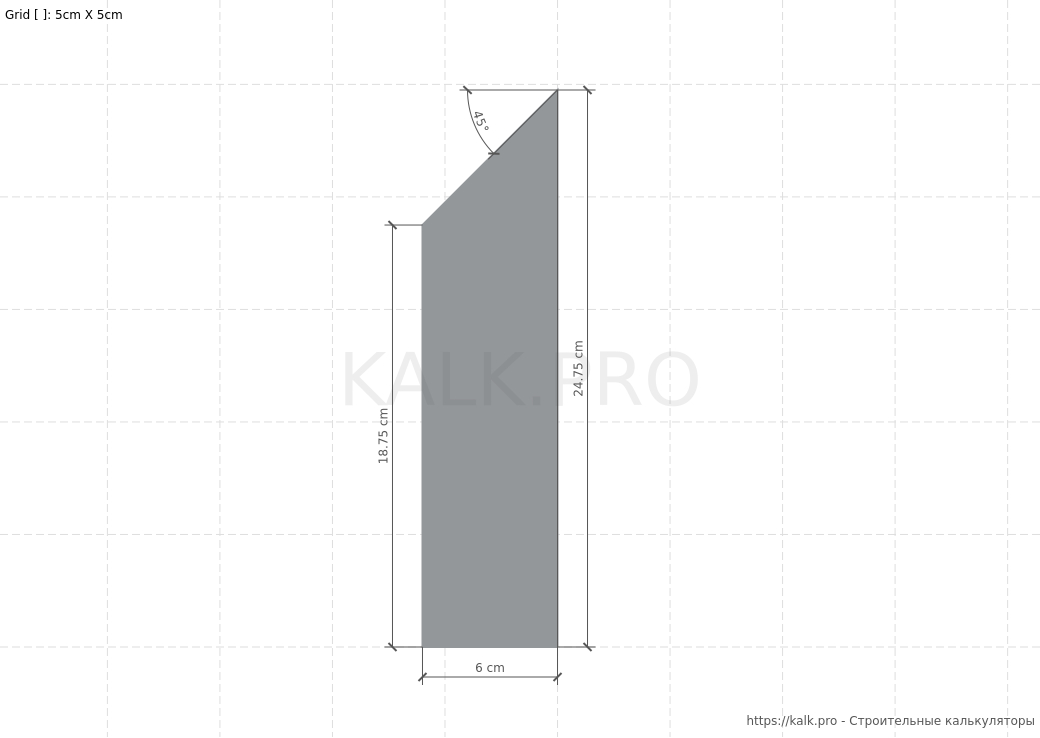

  • Первый вертикальный элемент (верхний косоур)Первый вертикальный элемент (верхний косоур)
  • Вертикальный элемент (верхний косоур)Вертикальный элемент (верхний косоур)
  • Горизонтальный элемент (верхний косоур)Горизонтальный элемент (верхний косоур)
  • Последний горизонтальный элемент (верхний косоур)Последний горизонтальный элемент (верхний косоур)
Переключить интерфейс
Расстояние: 0
Результаты расчета
Лестница
  • Угол наклона: 32.01 °
  • Формула удобства (h + s): 48.75 см
  • Формула Блонделя (2h + s): 67.5 см
  • Высота ступени: 18.75 см
  • Ширина ступени: 37.5 см
  • Ширина проступи: 30 см
  • Количество ступеней: 15 шт
  • Ширина марша лестницы: 100 см
Материалы конструкции
Перемычки косоуров
  • Высота трубы: 4 см
  • Ширина трубы: 4 см
  • Длина перемычки: 86 см
  • Количество перемычек: 24 шт
  • Общая длина: 2064 см
Прямые ступени
  • Ширина: 37.5 см
  • Длина: 100 см
  • Толщина: 4 см
  • Количество: 14 шт
  • Объем: 0.21 м³
Подступенки
  • Ширина: 14.75 см
  • Длина: 100 см
  • Толщина: 2.5 см
  • Количество: 15 шт
  • Объем: 0.055 м³
Поворотная площадка
  • Ширина: 100 см
  • Длина: 107.5 см
  • Толщина: 4 см
  • Количество: 1 шт
  • Объем: 0.043 м³
Балки жесткости площадки, ориентированные вдоль нижнего марша
  • Ширина: 6 см
  • Длина: 100 см
  • Толщина: 4 см
  • Количество: 2 шт
  • Объем: 0.005 м³
Балки жесткости площадки, ориентированные вдоль верхнего марша
  • Ширина: 6 см
  • Длина: 100 см
  • Толщина: 4 см
  • Количество: 2 шт
  • Объем: 0.005 м³
Ограждение (балюстрада)
  • Ширина поручня: 8 см
  • Толщина поручня: 4 см
  • Длина ограждения: 440.74 см
  • Объем: 0.014 м³
Опорные столбы
  • Сторона сечения: 6 см
  • Длина: 52.25 см
  • Количество: 4 шт
  • Объем: 0.008 м³
Указанные «Размеры»
Отображение
  • Единицы измерения: см
  • Цвет чертежа: цветной
Считать длину лестницы вдоль
  • Верхнего марша:  selected
Размеры лестницы, проем
  • Высота проема от пола до пола: 300 см
  • Длина проема: 460 см
  • Ширина марша лестницы: 100 см
Поворотная площадка
  • Выступ площадки в направлении нижнего марша: 0 см
  • Выступ площадки в направлении верхнего марша: 0 см
Ступени
  • Количество (верхний марш): 12 шт
  • Количество (нижний марш): 2 шт
  • Толщина: 4 см
  • Выступ края ступени (спереди): 5 см
  • Выступ края ступени (сбоку): 3 см
Косоуры
  • Высота трубы: 6 см
  • Ширина трубы: 4 см
  • Сварной шов (запил) под углом 45°:  selected
Перемычки косоуров
  • Высота трубы: 4 см
  • Ширина трубы: 4 см
  • Установить дополнительные перемычки:  selected
Подступенки
  • Толщина: 2.5 см
Опорные столбы
  • Устанавливать:  selected
Плита перекрытия
  • Выступ над проемом: 200 см
  • Отступ от стены: 140 см
  • Толщина: 20 см
Ограждение (балюстрада)
  • Высота ограждения: 90 см
  • Сторона сечения балясины: 5 см
  • Толщина поручня: 4 см
  • Ширина поручня: 8 см
Стена
  • Толщина: 20 см
Выберите способ сохранения
Добавить в закладки
Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.
Поделиться
Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.
Сканировать QR-код
Получить ссылку на расчет с параметрами через сканирование QR-кода
Материалы

Как рассчитать металлическую лестницу с поворотом на 90° с площадкой онлайн?

  • Шаг 1. Выберите единицы измерения, DU – мм, см, м, дюймы, футы.

  • Шаг 2. Выберите тип чертежей, CL – монохромные, цветные.

  • Шаг 3. Выберите тип лестницы – левосторонняя, LF*, правосторонняя, RG**.
    * с поворотом налево
    ** с поворотом направо

  • Шаг 4. Выберите как считать длину лестницы — по верхнему маршу, FTP, по нижнему маршу, FBT.

  • Шаг 5. Введите параметры лестницы, проема – высота проема, Y*, длина лестницы, X, ширина марша, SZ.
    * от пола 1-го этажа до пола 2-го этажа
    * высота проема = высота лестницы (если верхняя ступень не ниже уровня 2-го этажа)

  • Шаг 6. Введите параметры поворотной площадки — выступ площадки в направлении нижнего марша, LB*, выступ площадки в направлении верхнего марша, LT*.
    * выступ площадки = свес края площадки

  • Шаг 7. Выберите установить опорные столбы или нет, AC.

  • Шаг 8. Подберите параметры ступеней – количество ступеней верхнего марша, QT, количество ступеней нижнего марша, QB, толщина ступеней, SW, выступ края ступеней (спереди), SE*, выступ края ступени (сбоку), SO*.
    * выступ края ступени = свес ступени

  • Шаг 8.1. Выберите установить верхнюю ступень ниже уровня 2-ого этажа или оставить на уровне пола 2-го этажа, SP.

  • Шаг 9. Выберите установить подступенки или нет, H.

  • Шаг 9.1. Введите параметры подступенов — толщина подступенков, HT.

  • Шаг 9.2. Выберите установить подступенки за ступенью или нет, AS.
    * если активно, ширина ступени уменьшается на толщину подступенка

  • Шаг 10. Введите параметры косоуров – высота сечения трубы, STH, ширина сечения трубы, STW.

  • Шаг 10.1. Выберите выполнять запил трубы под углом 45° или нет, SS.

  • Шаг 11. Введите параметры перемычек косоуров – высота сечения трубы, BTH, ширина сечения трубы, BTW.

  • Шаг 11.1. Выберите установить дополнительные перемычки или нет, BAD.

  • Шаг 12. Введите параметры ограждения – сечение балясины, BA, высота ограждения, RH*, толщина поручня, RT, ширина поручня, RW.
    * высота ограждения = высота балясины + толщина поручня

  • Шаг 13. Введите параметры перекрытия* – толщина перекрытия, ST, выступ над проемом, SX**, отступ от стены, WX.
    * требуется только для визуализации
    ** влияет на минимальную высоту прохода (отображается на чертежах и 3D)

  • Шаг 13.1. Выберите добавить крепление к перекрытию или нет, SFX.

  • Шаг 14. Введите параметры стен* — толщина стены, WT.
    * требуется только для визуализации

  • Шаг 15. Внимательно проверьте все значения и выполните расчет Г-образной металлической лестницы на 90° с площадкой, нажав на кнопку «Рассчитать» в онлайн-калькуляторе.



Смежные нормативные документы

  • ГОСТ 23120-2016 «Лестницы маршевые, площадки и ограждения стальные»
  • ГОСТ 25772-2021 «Ограждения металлические лестниц, балконов, крыш, лестничных маршей и площадок»
  • СП 118.13330.2022 «Общественные здания и сооружения»
  • СП 20.13330.2016 «Нагрузки и воздействия»
  • СП 112.13330.2011 «Пожарная безопасность зданий и сооружений»



Если вы хотите получить больше информации по проектированию, перейдите на основную страницу раздела «Расчет лестницы».

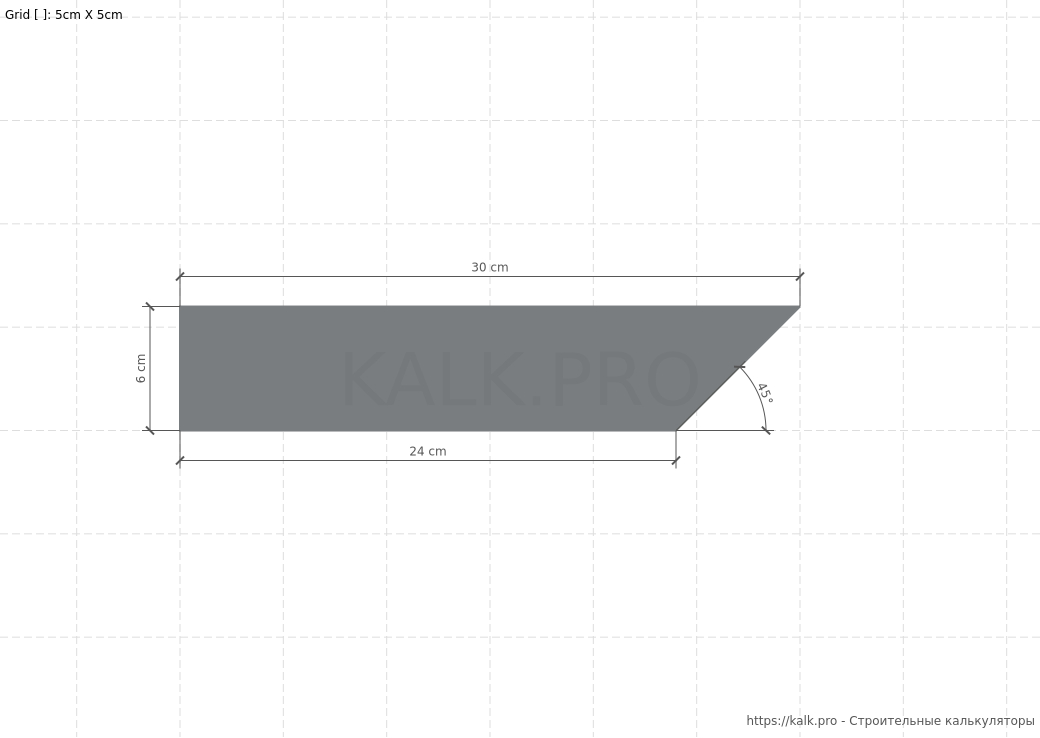

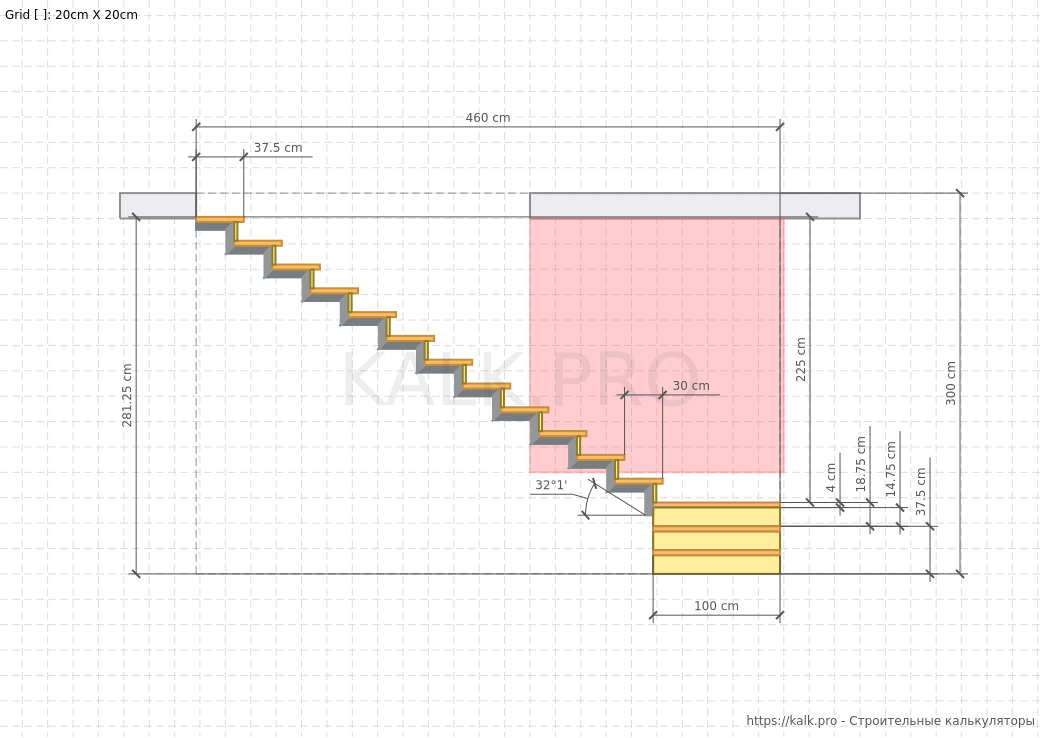

Чертежи Г-образной лестницы на 90° из металла с площадкой

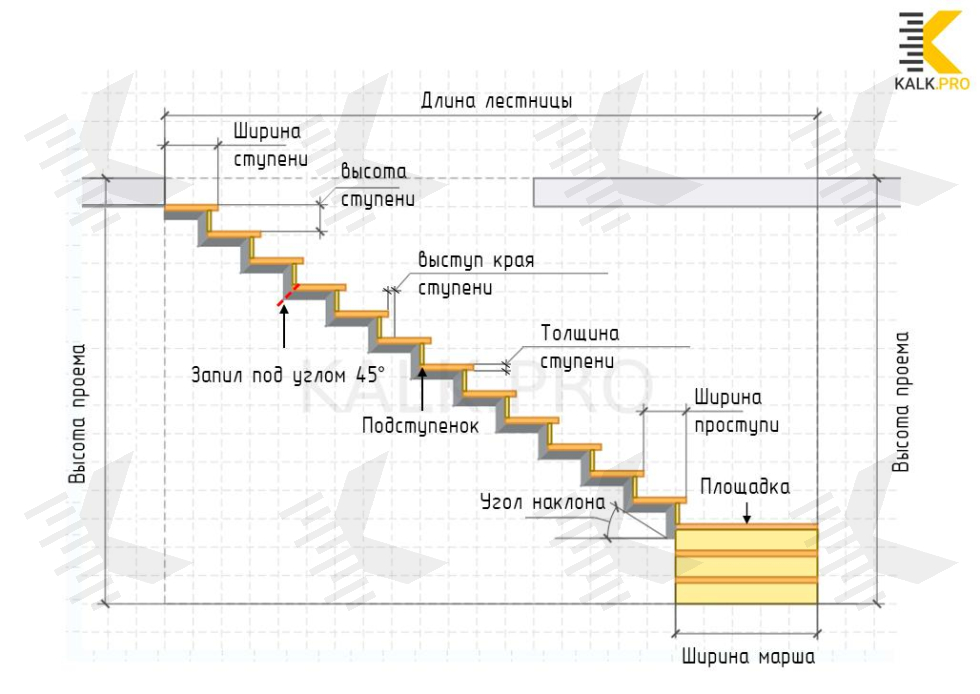

Чертеж лестницы из металла с поворотом на 90 с площадкой
Чертеж лестницы из металла с поворотом на 90 с площадкой

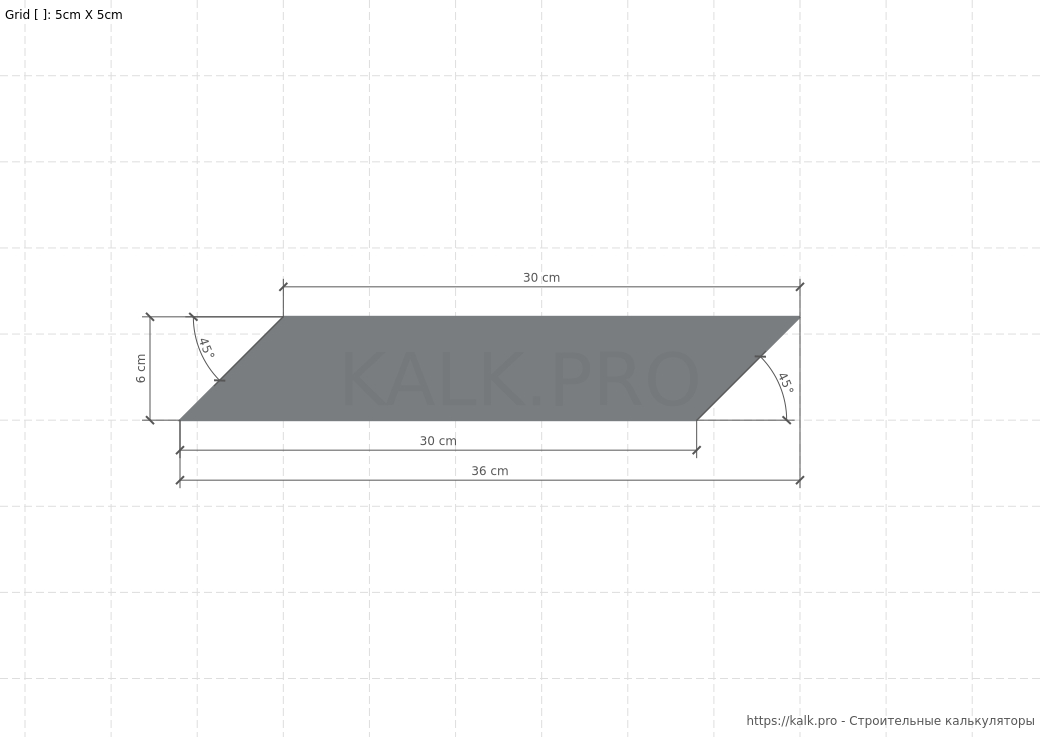

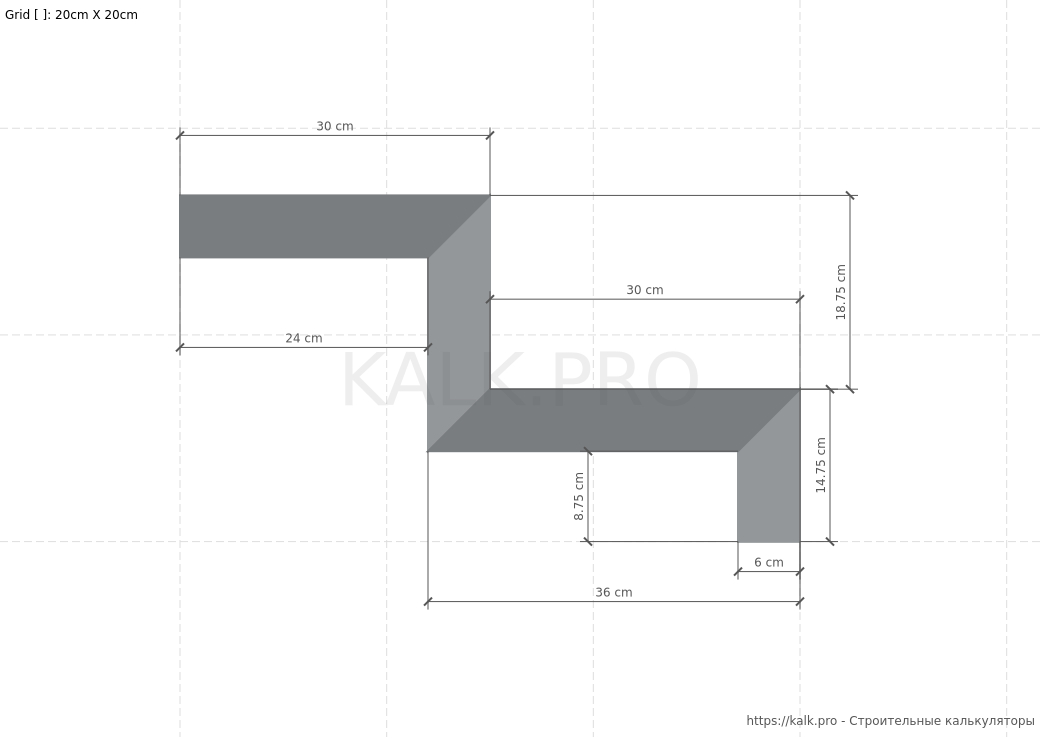

Чертеж ступеней металлической лестницы на 90° с площадкой
Оставьте свою оценку:
(оценка: 5, голосов: 10)
Комментарии
Выберите подписку для получения дополнительных возможностей Kalk.Pro
Любая активная подписка отключает рекламу на сайте
  • Умелец
    490 руб на 30 дней
    • Доступ к скрытым чертежам
    • Безлимитные сохранения расчетов
    • 3D-линейка (измерения)
    К оплате: 490 руб
    Профи
    690 руб на 30 дней
    • Доступ к скрытым чертежам
    • Безлимитные сохранения расчетов
    • 3D-линейка (измерения)
    • Векторные чертежи SVG
    • Свой логотип на чертежах
    К оплате: 690 руб
  • Умелец на один год
    294 руб / месяц
    • Доступ к скрытым чертежам
    • Безлимитные сохранения расчетов
    • 3D-линейка (измерения)
    К оплате: 3528 руб
    Профи на один год
    414 руб / месяц
    • Доступ к скрытым чертежам
    • Безлимитные сохранения расчетов
    • 3D-линейка (измерения)
    • Векторные чертежи SVG
    • Свой логотип на чертежах
    К оплате: 4968 руб
Более 10 000 пользователей уже воспользовались расширенным доступом для успешного создания своего проекта. Подробные чертежи и смета проекта экономят до 70% времени на подготовку элементов конструкции, а также предотвращают лишний расход материалов.
