Расчет лестницы с площадкой на 90 градусов — онлайн-калькулятор с чертежами и 3D

Воспользуйтесь 3D-калькулятором лестницы 90° с поворотной площадкой с чертежами и размерами бесплатно — выполните расчет и получите проект лестницы с поворотом на 90° с площадкой онлайн.

Все калькуляторы
Нажмите на вкладку, чтобы выбрать вид лестницы и подходящую конфигурацию
Отображение
DU
CL
Тип лестницы
LF
RG
Считать длину лестницы вдоль
FTP
FBT
Размеры лестницы, проем
Y
X
SZ
Поворотная площадка
LB
LT
Ступени
QT
12
QB
2
SW
SF
SP
Косоуры
T
WI
Балки жесткости площадки
JT
JW
Подступенки
H
HT
Опорные столбы
SB
Плита перекрытия
SX
WX
ST
Ограждение (балюстрада)
RH
BA
RT
RW
Стена
WT
Ошибка расчётаПожалуйста, проверьте правильность введённых данных
Калькулятор будет доступен после внесения изменений в соответствующие параметры.
Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.
Выберите проекцию:
Расстояние: 0
Лестница от Kalk.Pro для самостоятельной сборки  99 596 руб.
Комплект из сосны: опоры, ступени, перила, балясины, крепления, инструкция.
Размеры по проему из расчета. Изготовление 14 дней. Доставка по РФ. Гарантия.
Узнать подробнее
Результаты расчета
Лестница
  • Угол наклона: 32.01 °
  • Формула удобства (h + s): 48.75 см
  • Формула Блонделя (2h + s): 67.5 см
  • Высота ступени: 18.75 см
  • Ширина ступени: 35.5 см
  • Ширина проступи: 30 см
  • Количество ступеней: 15 шт
  • Ширина марша лестницы: 100 см
  • Минимальная ширина косоура: 14.1 см
Материалы конструкции

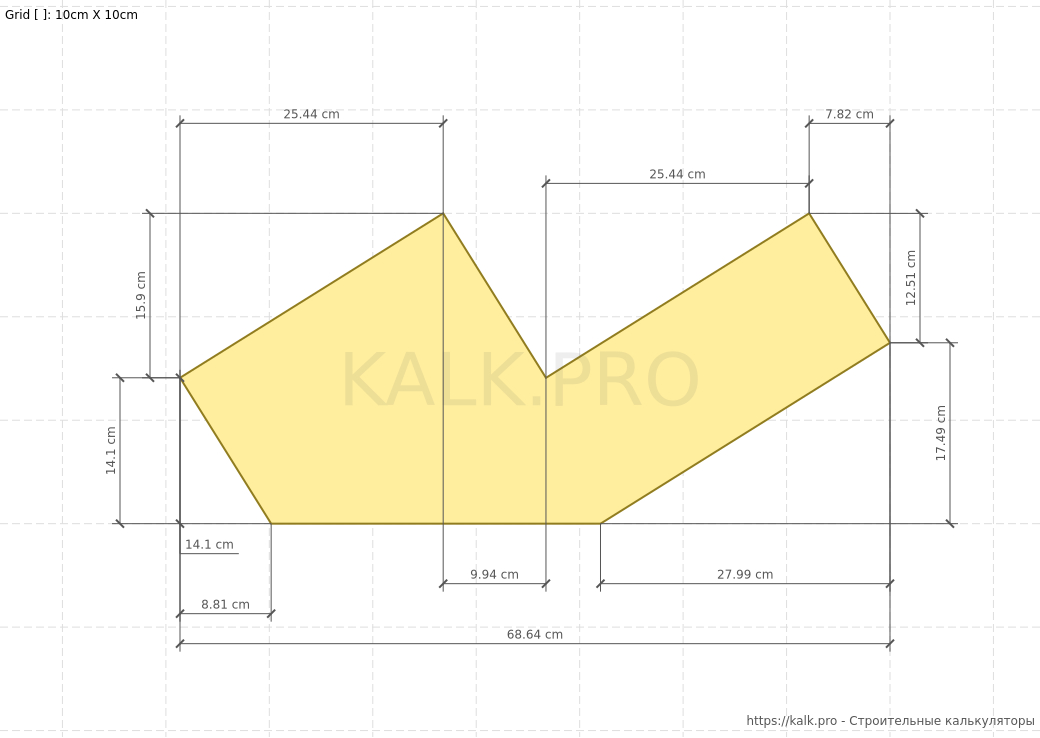

Нижние косоуры
  • Ширина: 30 см
  • Длина: 68.63 см
  • Толщина: 4 см
  • Количество: 2 шт
  • Объем: 0.016 м³
Верхние косоуры
  • Ширина: 30 см
  • Длина: 433.34 см
  • Толщина: 4 см
  • Количество: 2 шт
  • Объем: 0.104 м³
Прямые ступени
  • Ширина: 35.5 см
  • Длина: 100 см
  • Толщина: 4 см
  • Количество: 14 шт
  • Объем: 0.199 м³
Подступенки
  • Ширина: 14.75 см
  • Длина: 100 см
  • Толщина: 2.5 см
  • Количество: 15 шт
  • Объем: 0.055 м³
Поворотная площадка
  • Ширина: 100 см
  • Длина: 105.5 см
  • Толщина: 4 см
  • Количество: 1 шт
  • Объем: 0.042 м³
Балки жесткости площадки, ориентированные вдоль нижнего марша
  • Ширина: 15 см
  • Длина: 100 см
  • Толщина: 5 см
  • Количество: 2 шт
  • Объем: 0.015 м³
Балки жесткости площадки, ориентированные вдоль верхнего марша
  • Ширина: 15 см
  • Длина: 100 см
  • Толщина: 5 см
  • Количество: 2 шт
  • Объем: 0.015 м³
Ограждение (балюстрада)
  • Ширина поручня: 8 см
  • Толщина поручня: 4 см
  • Длина ограждения: 521.52 см
  • Объем: 0.017 м³
Балясины
  • Сторона сечения: 5 см
  • Длина: 86.85 см
  • Количество: 15 шт
  • Объем: 0.033 м³
Опорные балясины
  • Сторона сечения: 8 см
  • Длина: 108.75 см
  • Количество: 1 шт
  • Объем: 0.007 м³

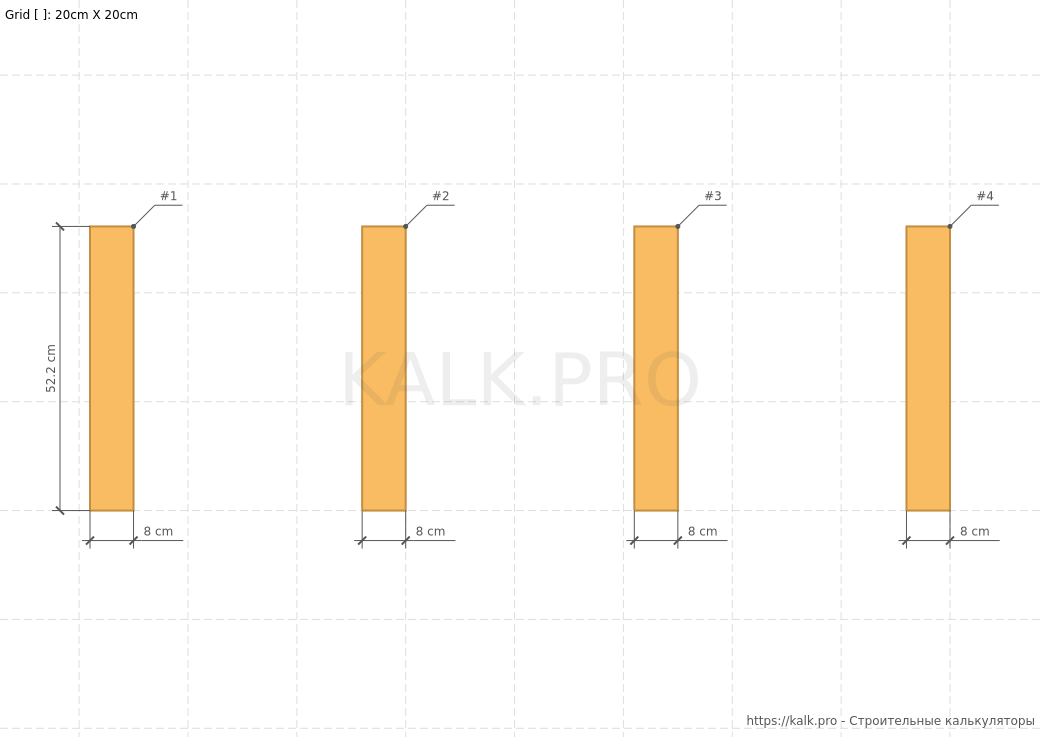

Опорные столбы
  • Сторона сечения: 8 см
  • Длина: 52.25 см
  • Количество: 4 шт
  • Объем: 0.013 м³
Указанные «Размеры»
Отображение
  • Единицы измерения: см
  • Цвет чертежа: цветной
Считать длину лестницы вдоль
  • Верхнего марша:  selected
Размеры лестницы, проем
  • Высота проема от пола до пола: 300 см
  • Длина проема: 460 см
  • Ширина марша лестницы: 100 см
Поворотная площадка
  • Вылет площадки в направлении нижнего марша: 0 см
  • Вылет площадки в направлении верхнего марша: 0 см
Ступени
  • Количество (верхний марш): 12 шт
  • Количество (нижний марш): 2 шт
  • Толщина: 4 см
  • Выступ края ступени: 3 см
Косоуры
  • Толщина: 4 см
  • Ширина: 30 см
Балки жесткости площадки
  • Толщина: 5 см
  • Ширина: 15 см
Подступенки
  • Толщина: 2.5 см
Опорные столбы
  • Сторона сечения: 8 см
Плита перекрытия
  • Выступ над проемом: 200 см
  • Отступ от стены: 140 см
  • Толщина: 20 см
Ограждение (балюстрада)
  • Высота ограждения: 90 см
  • Сторона сечения балясины: 5 см
  • Толщина поручня: 4 см
  • Ширина поручня: 8 см
Стена
  • Толщина: 20 см
Выберите способ сохранения
Добавить в закладки
Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.
Поделиться
Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.
Отзывы о калькуляторе
Материалы

Как рассчитать лестницу с поворотом на 90° с площадкой?

Лестница с поворотом на 90° (Г-образная лестница) представляет собой конструкцию из двух маршей, расположенных относительно друг друга под прямым углом и соединенных между собой поворотной площадкой. Является наиболее популярным типом конструкции, так как обладает незначительными размерами и позволяет произвести монтаж в проемах с небольшой площадью, сохраняя при этом комфортную высоту ступеней.

Онлайн-калькулятор расчета лестницы с поворотом на 90° с площадкой от КАЛК.ПРО позволяет получить подробные данные, необходимые для изготовления косоуров, ступеней, подступенков, площадки, перил, балясин. Помимо этого вы получаете полноценный набор чертежей лестницы (конструкцию в сборе и составных частей) в разных проекциях, виртуальную 3D-модель, с помощью которой можно оценить строение в заданном проеме и рекомендации для создания наиболее комфортного сооружения.

  • Шаг 1. Выбор оптимальных единиц измерения – мм, см, м, дюймы, футы.
  • Шаг 2. Определение цветности чертежей – монохромные, цветные.
  • Шаг 3. Определение конструкции лестницы – правозаходная (с поворотом налево), левозаходная (с поворотом направо).
  • Шаг 4. Указание размеров лестницы – длина, ширина марша, высота проема (если верхняя ступень на уровне 2-ого этажа, высота проема = высоте лестницы).
  • Шаг 5. Параметры ступеней – количество, толщина проступи, выступ края, верхняя ступень ниже уровня 2-ого этажа или на уровне (опционально).
  • Шаг 6. Характеристики косоуров – толщина балки, ширина балки.
  • Шаг 7. Балки жесткости поворотной площадки – толщина, ширина.
  • Шаг 8. Подступенки (опционально) – возможность использования подступенков и указания толщины доски.
  • Шаг 9. Параметры опорного столба – сторона сечения.
  • Шаг 10. Определение элементов ограждения – высота, толщина, ширина поручней, сторона сечения балясины.
  • Шаг 11. Перекрытие и стены – блоки используются только для визуализации и не влияют на количество материалов.
  • Шаг 12. Перепроверка всех введенных параметров и старт расчета лестницы с поворотом на 90° с площадкой с помощью кнопки «Рассчитать».



Чертежи Г-образной лестницы с площадкой

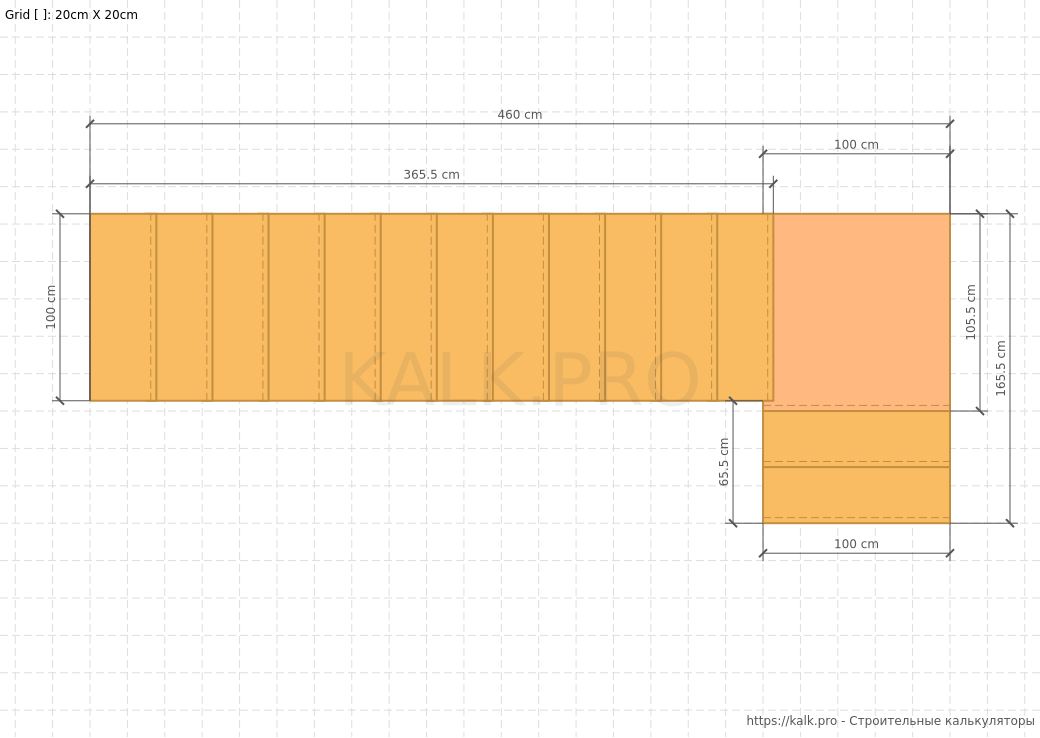

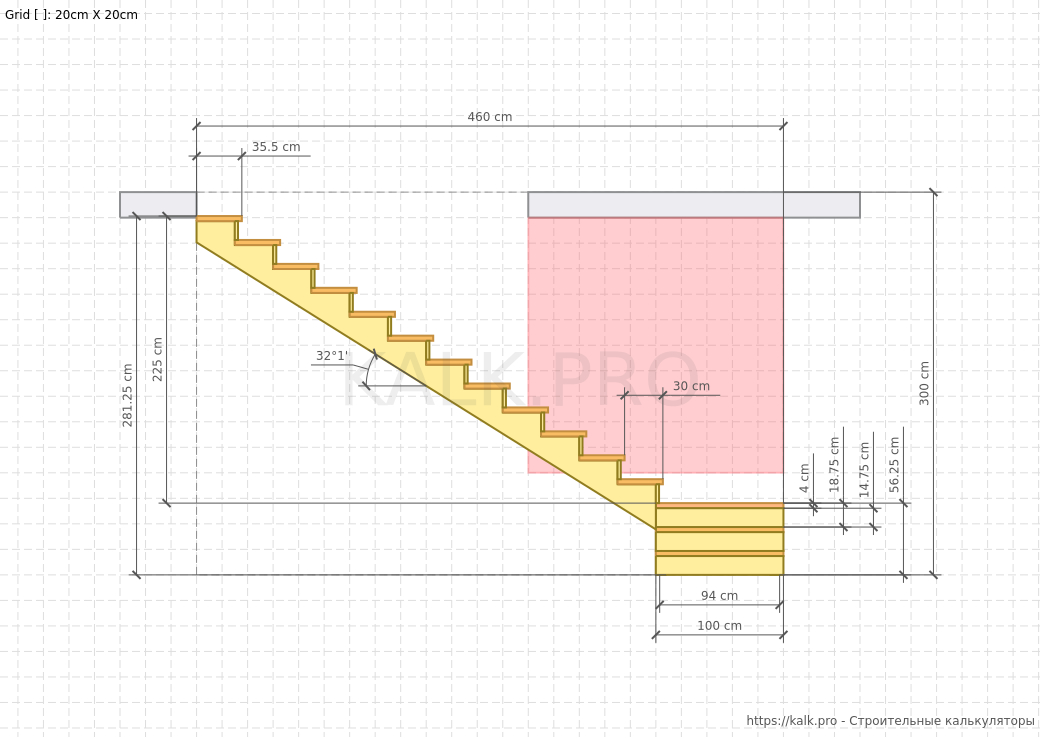

Чертеж лестницы с поворотом на 90 градусов с площадкой

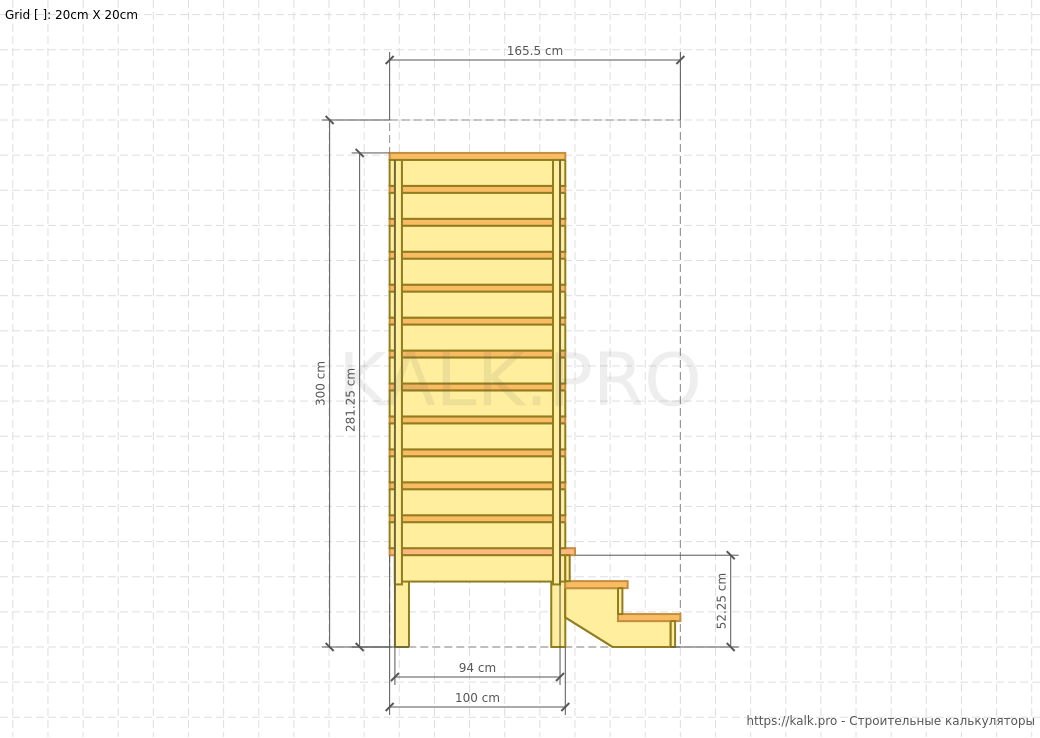

Чертеж поворотной лестницы на 90 градусов

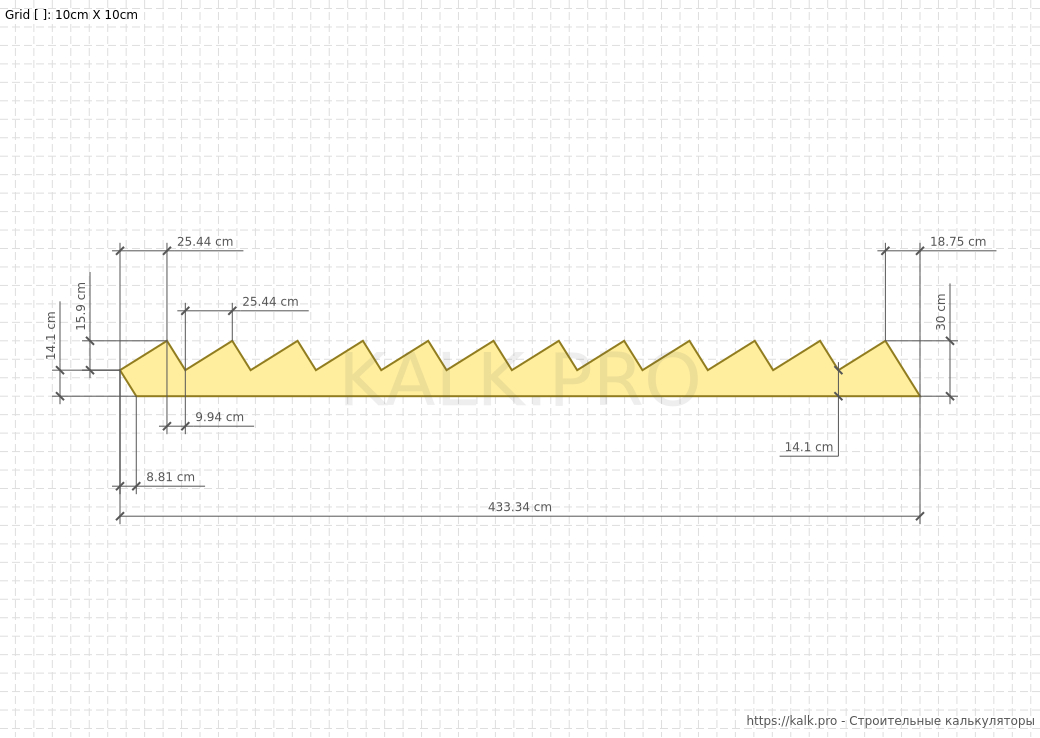

Чертеж косоура лестницы
Размер ступеней лестницы
