Расчет металлической лестницы на монокосоуре с поворотом на 90° — онлайн-калькулятор с чертежами и 3D

Воспользуйтесь 3D-калькулятором лестницы из металла на 90° на монокосоуре с чертежами и размерами бесплатно — выполните расчет и получите проект забежной лестницы с поворотом на 90° на центральном косоуре онлайн.

Отображение
DU
CL
Тип лестницы
LF
RG
Размеры лестницы, проем
LB
LT
Режим построения лестницы
EX
AB
AT
Лестница
SH
SW
Ступени
MW
MF
DH
SC
SF
SO
SP
Подступенки
HV
HT
Косоуры
STH
STW
QT
4
Плита перекрытия
SX
WX
ST
Стена
WT
Ошибка расчётаПожалуйста, проверьте правильность введённых данных
Калькулятор будет доступен после внесения изменений в соответствующие параметры.
Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.
Выберите проекцию:
Расстояние: 0
Результаты расчета
Лестница
  • Угол наклона: 34.2 °
  • Формула удобства (h + s): 39.05 см
  • Формула Блонделя (2h + s): 54.84 см
  • Высота ступени: 15.79 см
  • Ширина проступи: 23.26 см
  • Количество ступеней: 18 шт
  • Ширина марша лестницы: 100 см
  • Корректировка ширины проступи (нижний марш): 10.17 см
  • Корректировка ширины проступи (верхний марш): -20.33 см
Материалы конструкции

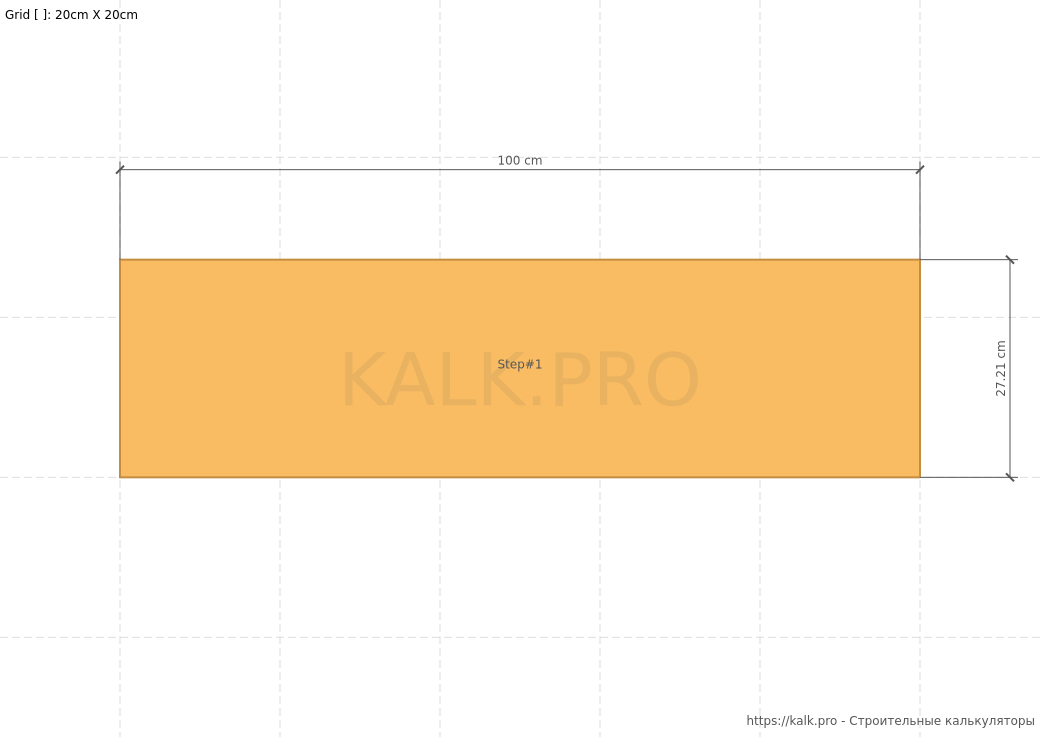

Ступень № 1
  • Длина: 100 см
  • Ширина: 27.21 см
  • Толщина: 4 см
  • Объем: 0.011 м³
Ступень № 2
  • Длина: 100 см
  • Ширина: 27.21 см
  • Толщина: 4 см
  • Объем: 0.011 м³

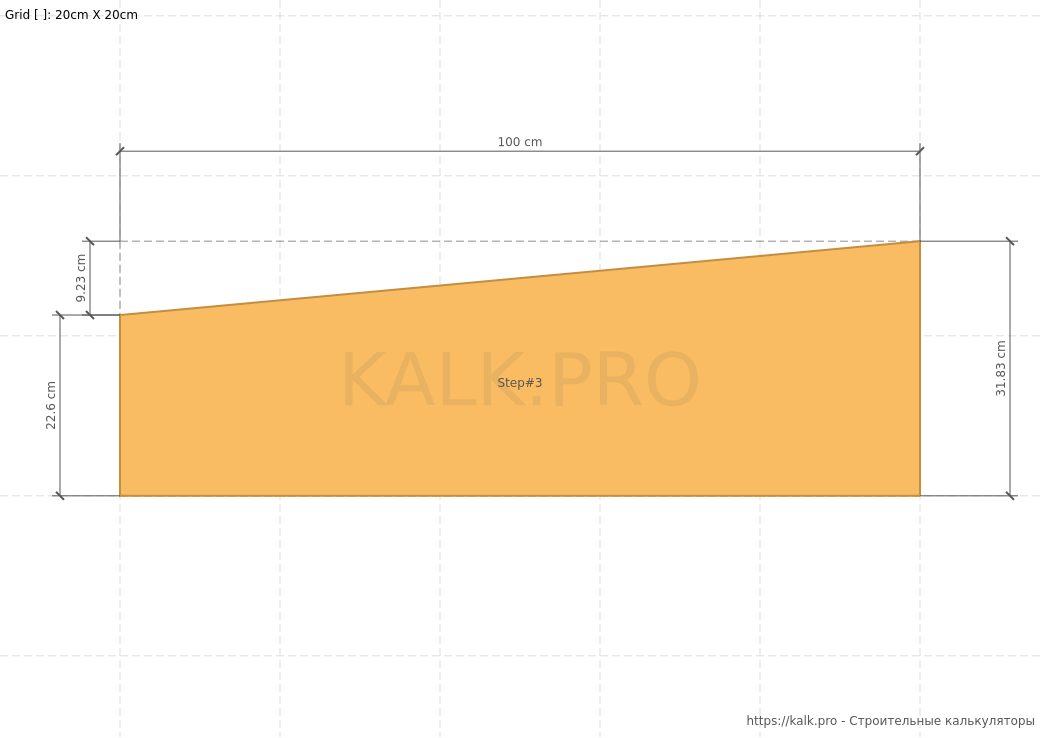

Ступень № 3
  • Длина: 100 см
  • Ширина: 31.83 см
  • Толщина: 4 см
  • Объем: 0.013 м³

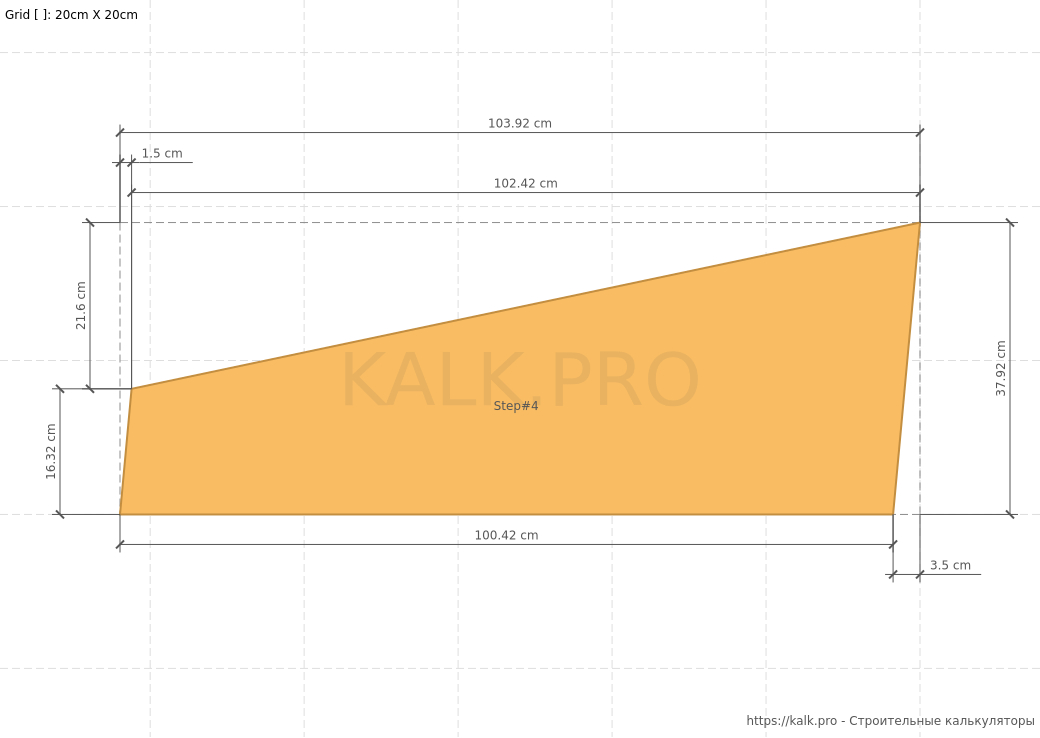

Ступень № 4
  • Длина: 103.92 см
  • Ширина: 37.92 см
  • Толщина: 4 см
  • Объем: 0.016 м³

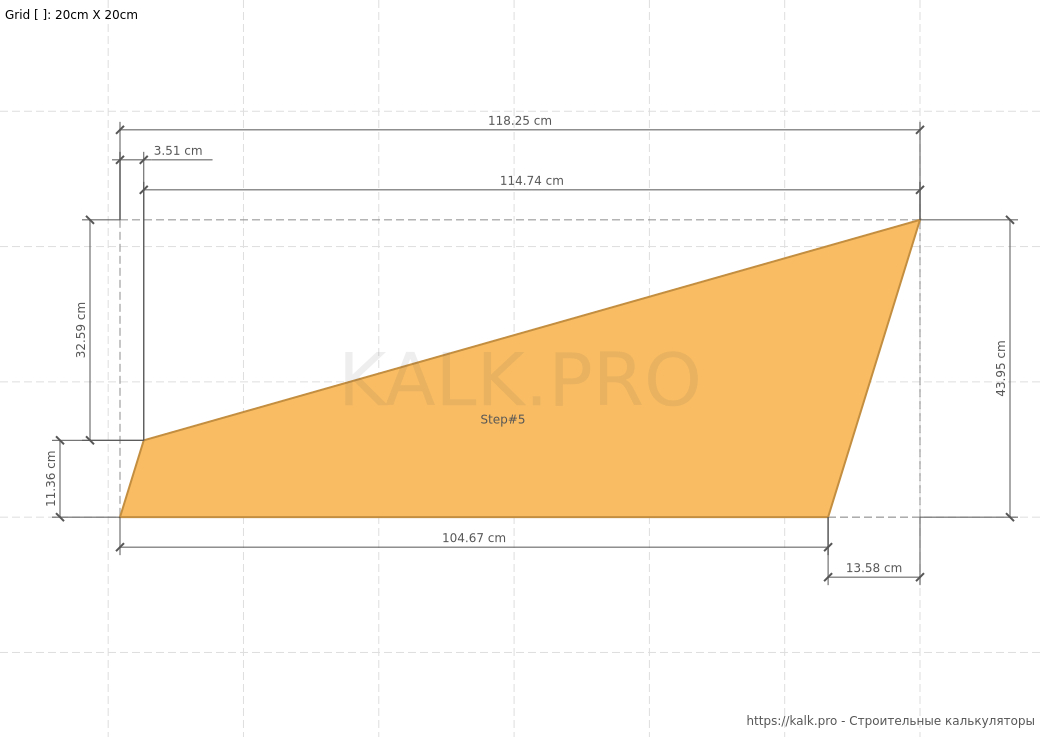

Ступень № 5
  • Длина: 118.25 см
  • Ширина: 43.95 см
  • Толщина: 4 см
  • Объем: 0.021 м³

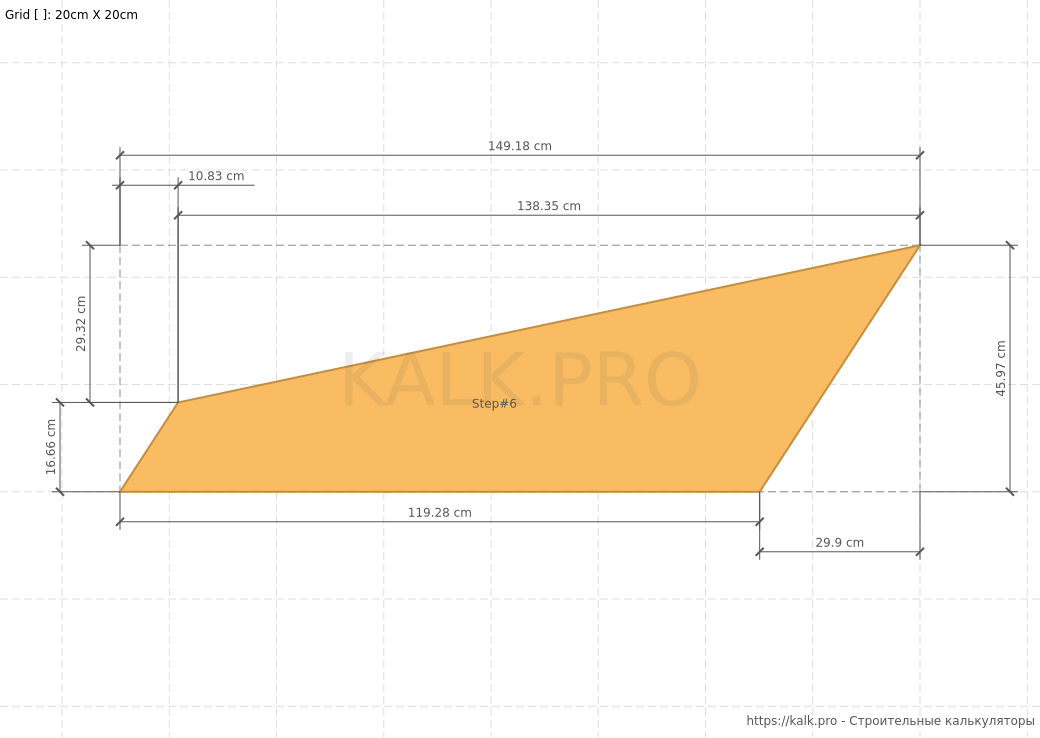

Ступень № 6
  • Длина: 149.18 см
  • Ширина: 45.97 см
  • Толщина: 4 см
  • Объем: 0.027 м³

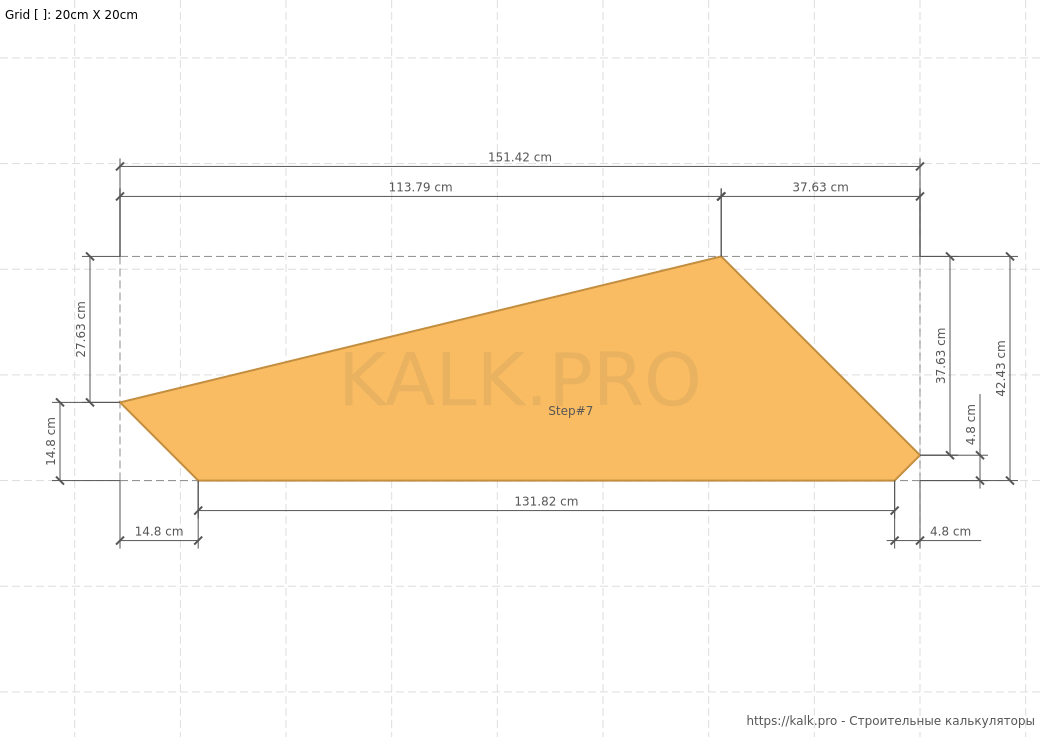

Ступень № 7
  • Длина: 151.42 см
  • Ширина: 42.43 см
  • Толщина: 4 см
  • Объем: 0.026 м³

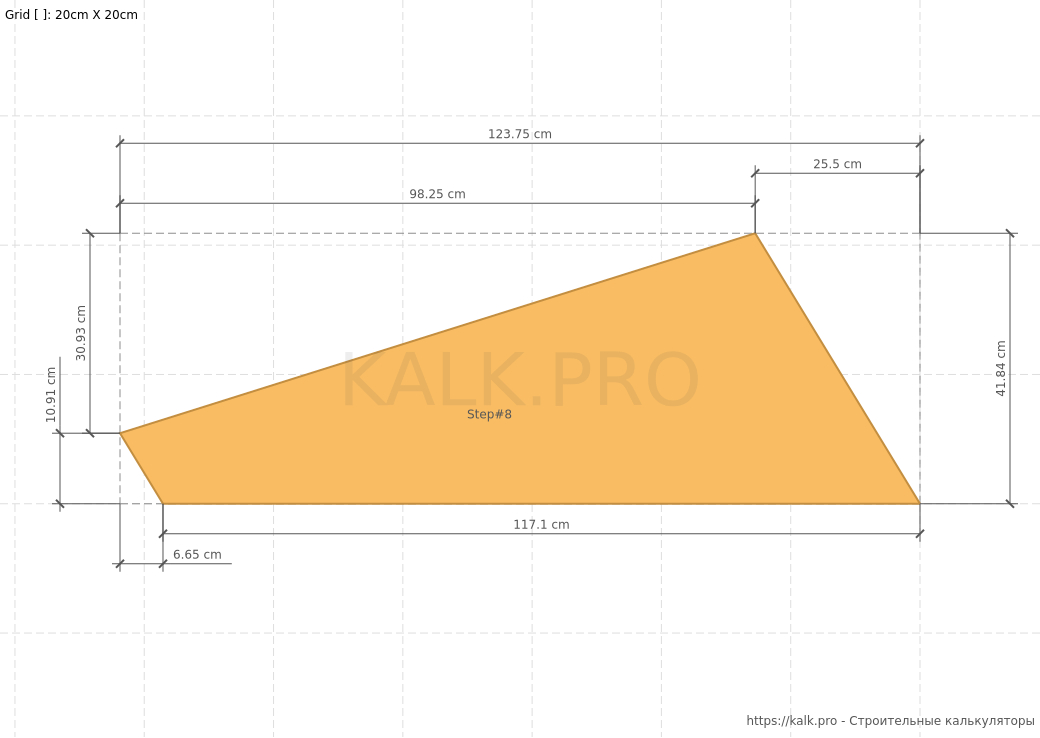

Ступень № 8
  • Длина: 123.75 см
  • Ширина: 41.84 см
  • Толщина: 4 см
  • Объем: 0.021 м³

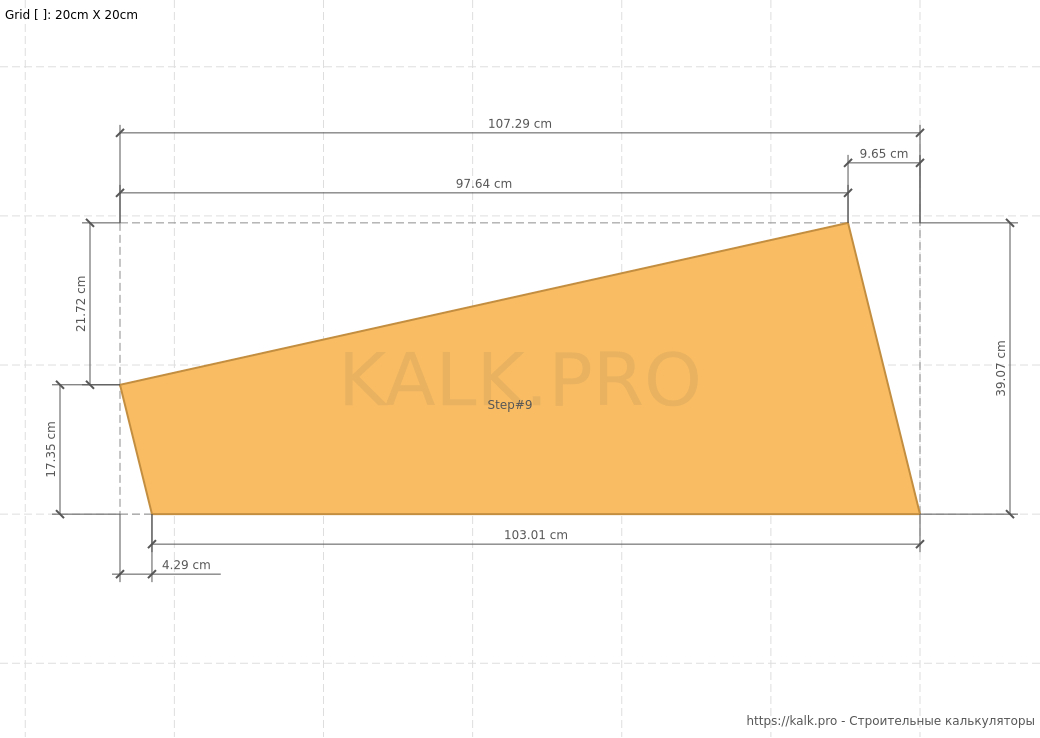

Ступень № 9
  • Длина: 107.29 см
  • Ширина: 39.07 см
  • Толщина: 4 см
  • Объем: 0.017 м³

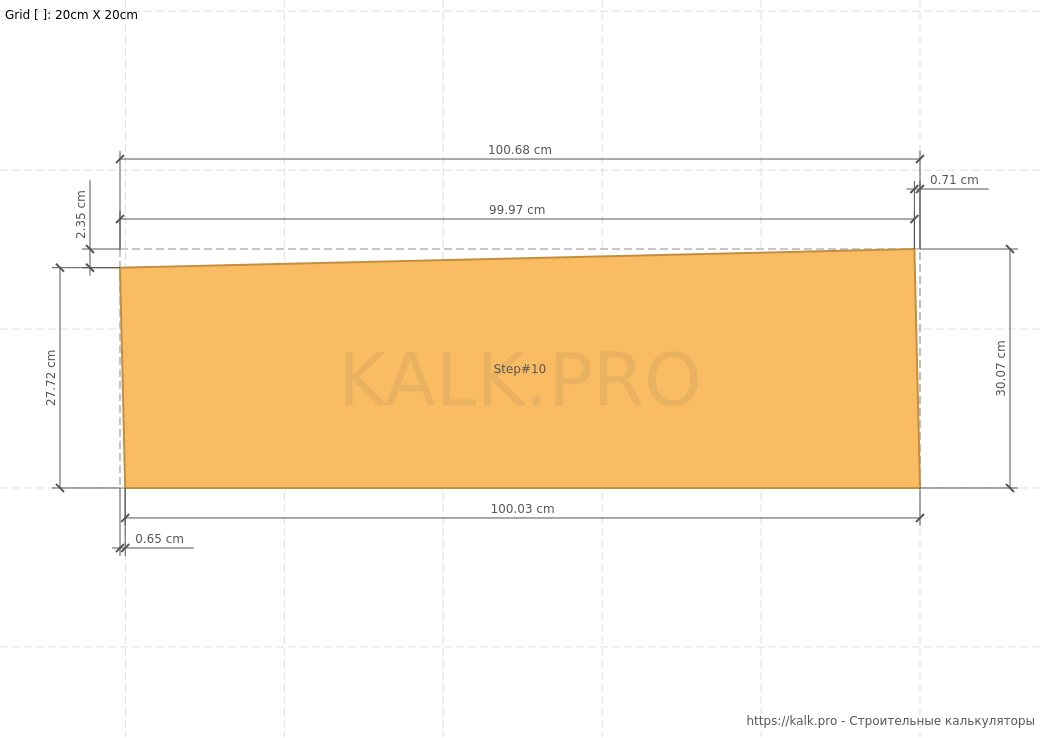

Ступень № 10
  • Длина: 100.68 см
  • Ширина: 30.07 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 11
  • Длина: 100 см
  • Ширина: 28.91 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 12
  • Длина: 100 см
  • Ширина: 28.91 см
  • Толщина: 4 см
  • Объем: 0.012 м³

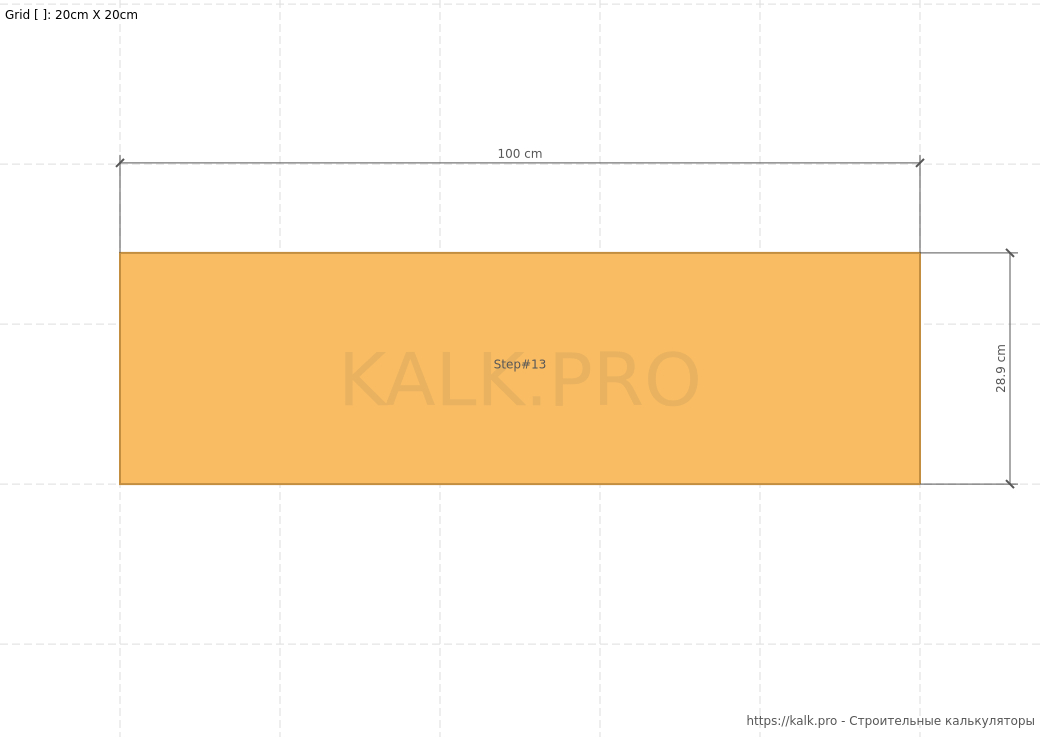

Ступень № 13
  • Длина: 100 см
  • Ширина: 28.9 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 14
  • Длина: 100 см
  • Ширина: 28.91 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 15
  • Длина: 100 см
  • Ширина: 28.9 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 16
  • Длина: 100 см
  • Ширина: 28.91 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 17
  • Длина: 100 см
  • Ширина: 28.9 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 18
  • Длина: 100 см
  • Ширина: 28.91 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Подступенок № 1
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 2
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 3
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³

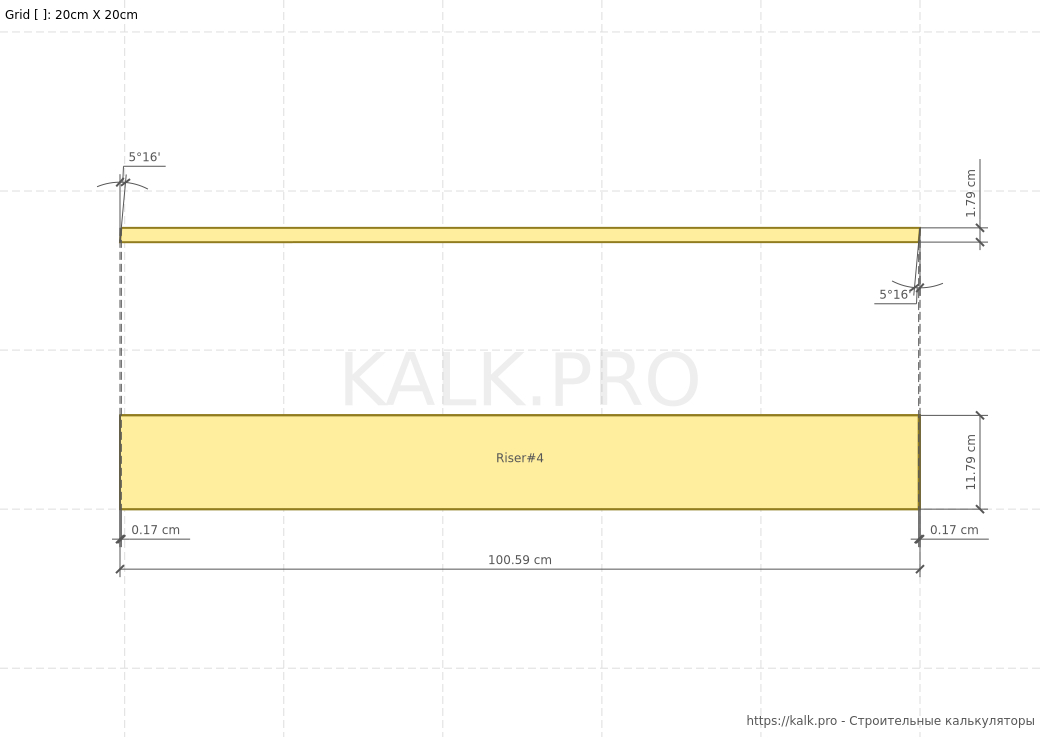

Подступенок № 4
  • Длина: 100.59 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 5
  • Длина: 105.22 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³

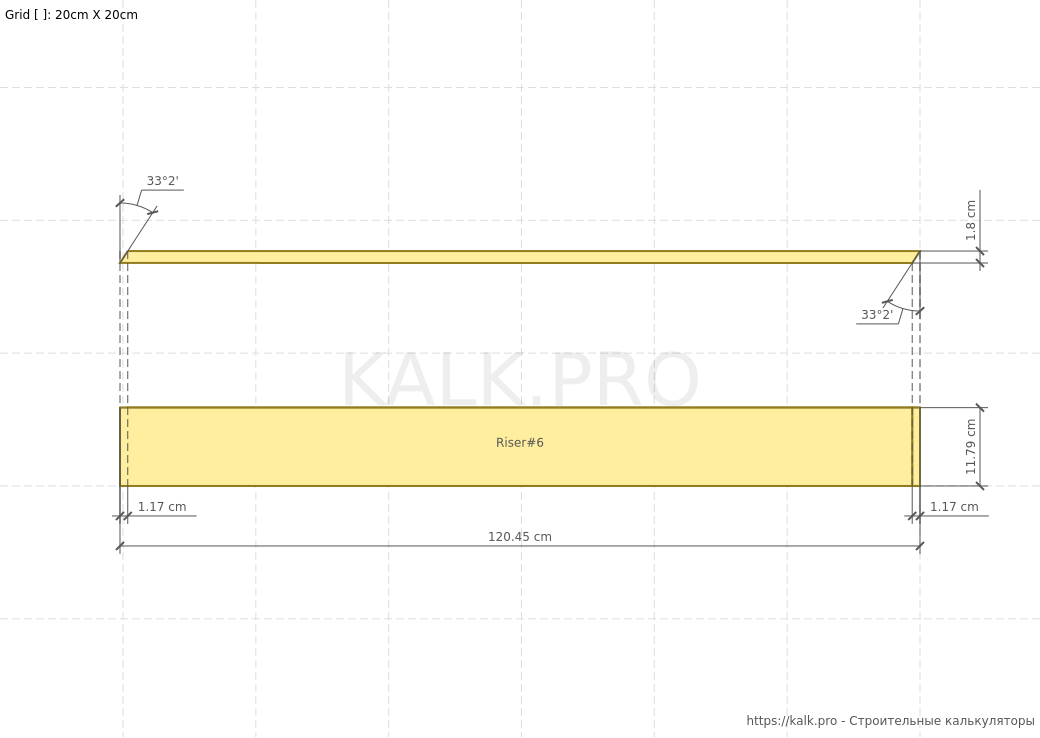

Подступенок № 6
  • Длина: 120.45 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.003 м³

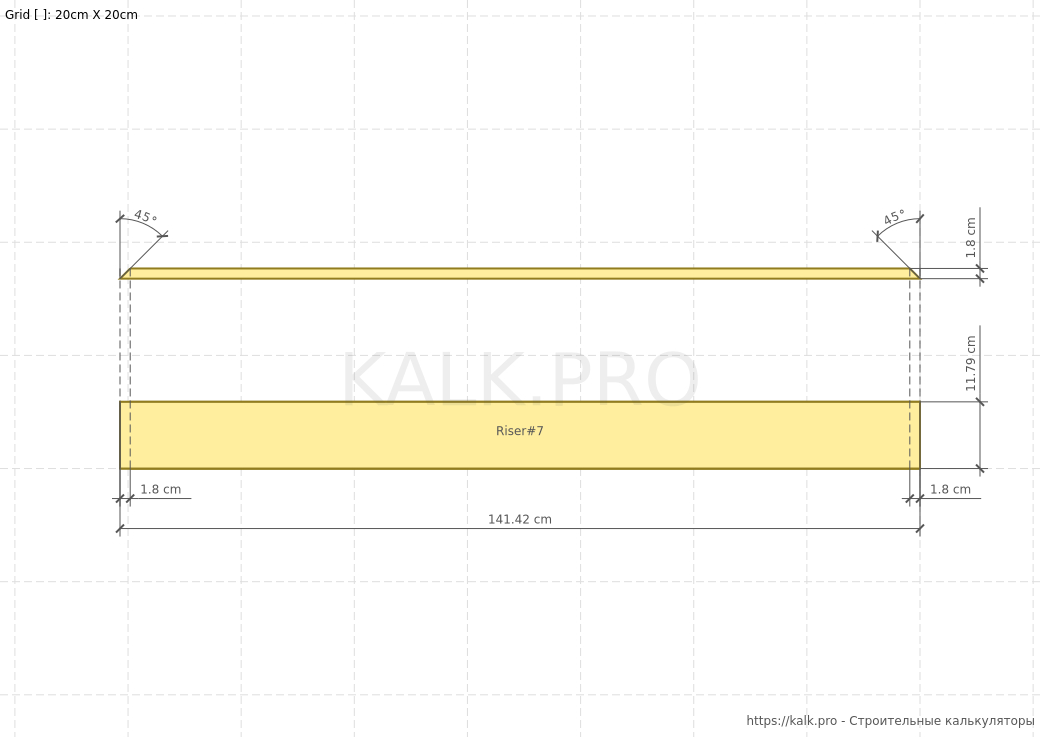

Подступенок № 7
  • Длина: 141.42 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.003 м³

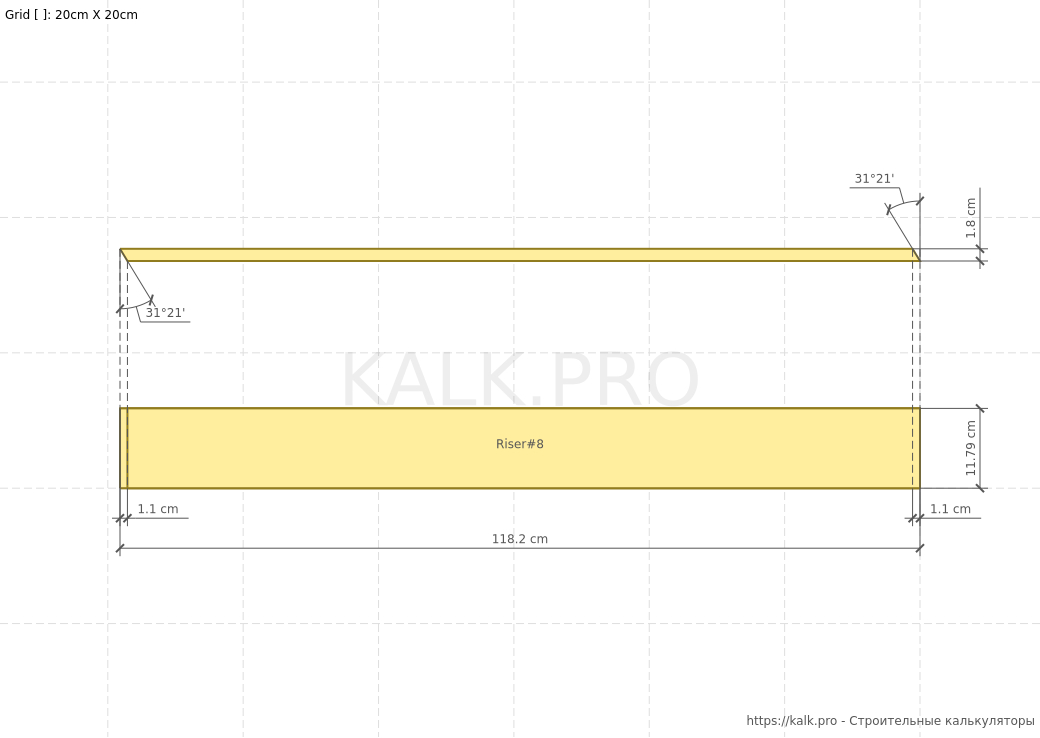

Подступенок № 8
  • Длина: 118.2 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.003 м³

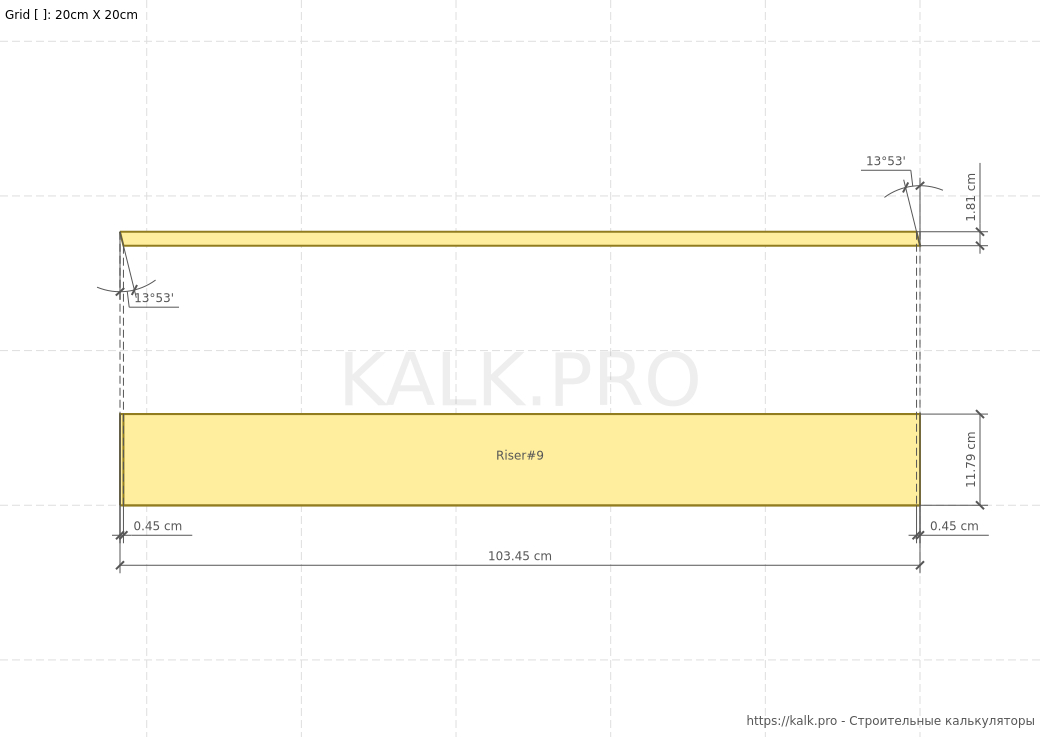

Подступенок № 9
  • Длина: 103.45 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³

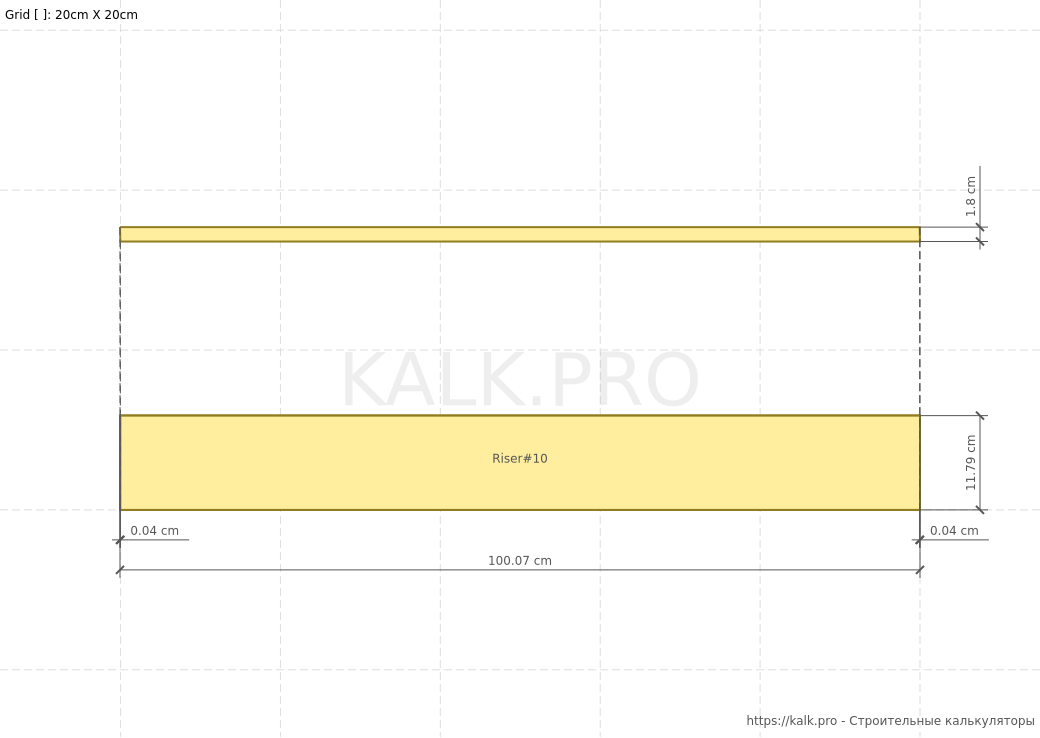

Подступенок № 10
  • Длина: 100.07 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 11
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 12
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 13
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 14
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 15
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³

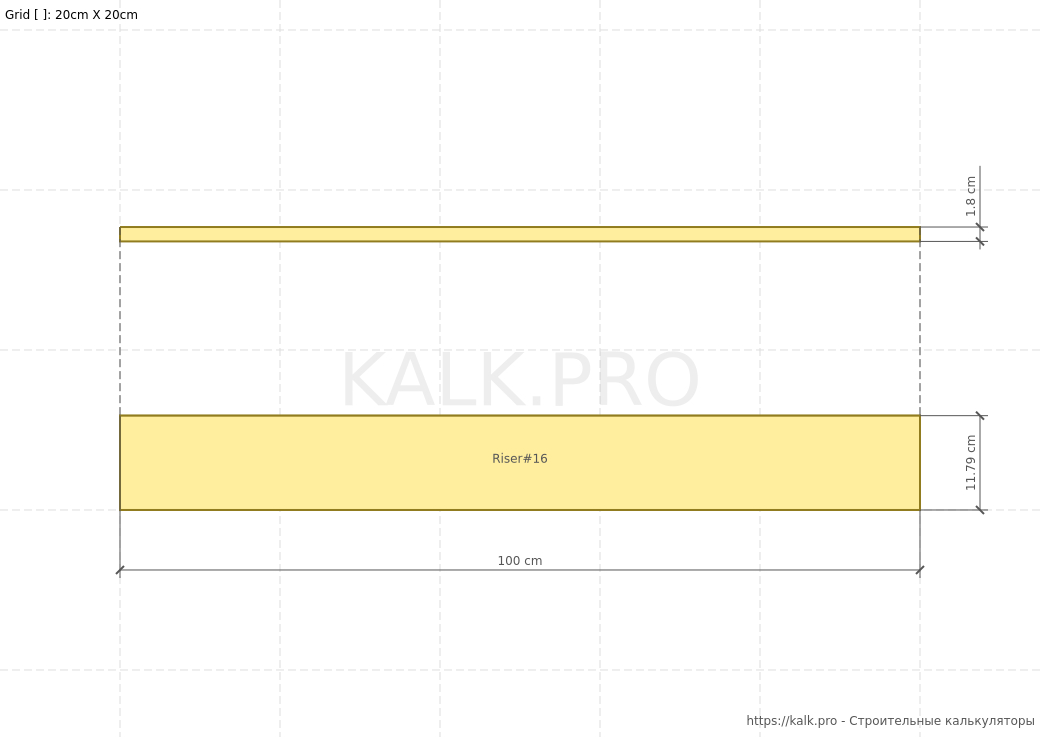

Подступенок № 16
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 17
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 18
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Указанные «Размеры»
Отображение
  • Единицы измерения: см
  • Цвет чертежа: цветной
Тип лестницы
  • С поворотом налево:  selected
Размеры лестницы, проем
  • Длина вдоль нижнего марша: 200 см
  • Длина вдоль верхнего марша: 350 см
Режим построения лестницы
  • Верхний и нижний марш - точно по размерам проема:  selected
Лестница
  • Высота проема от пола до пола: 300 см
  • Ширина марша лестницы: 100 см
Ступени
  • Минимальная ширина ступени с опорой на столб: 10 см
  • Минимальная ширина ступени с опорой на косоур: 4 см
  • Высота: 16 см
  • Толщина: 4 см
  • Выступ края ступени (спереди): 3 см
  • Выступ края ступени (сбоку): 3 см
Подступенки
  • Толщина: 1.8 см
Косоуры
  • Высота трубы: 6 см
  • Ширина трубы: 4 см
  • Количество: 3 шт
Плита перекрытия
  • Выступ над проемом: 210 см
  • Отступ от стены: 140 см
  • Толщина: 20 см
Стена
  • Толщина: 20 см
Выберите способ сохранения
Добавить в закладки
Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.
Поделиться
Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.
Материалы

Как рассчитать лестницу с поворотом на 90° на металлическом монокосоуре онлайн?

  • Шаг 1. Выберите единицы измерения, DU – мм, см, м, дюймы, футы.

  • Шаг 2. Выберите тип чертежей, CL – монохромные, цветные.

  • Шаг 3. Выберите тип лестницы – левосторонняя, LF*, правосторонняя, RG**.
    * с поворотом налево
    ** с поворотом направо

  • Шаг 4. Выберите способ построения лестницы — верхний и нижний марш точно по размерам проема, EX, верхний марш автоматически и нижний марш точно по размерам проема, AB, нижний марш автоматически и верхний марш точно по размерам проема, AT.

  • Шаг 5. Введите параметры лестницы, проема – высота проема, SH*, ширина марша, SW, длина вдоль нижнего марша, LB, длина вдоль верхнего марша, LT.
    * от пола 1-го этажа до пола 2-го этажа
    * высота проема = высота лестницы (если верхняя ступень не ниже уровня 2-го этажа)

  • Шаг 6. Подберите параметры ступеней – высота ступеней, DH, толщина ступеней, SC, выступ края ступеней спереди, SF*, выступ края ступеней сбоку, SO*.
    * выступ края ступени = свес ступени

  • Шаг 6.1. Введите параметры поворотных ступеней* — минимальная ширина ступени с опорой на столб, MW, минимальная ширина ступени с опорой на косоур, MF.
    * более подробно на изображении ниже

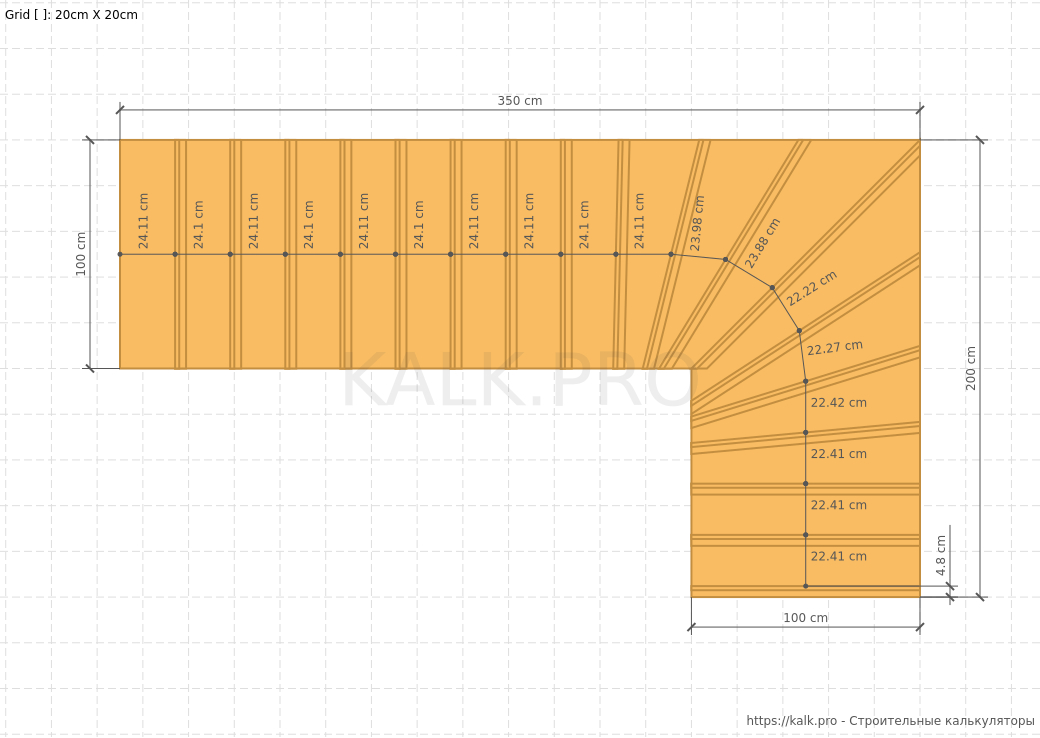

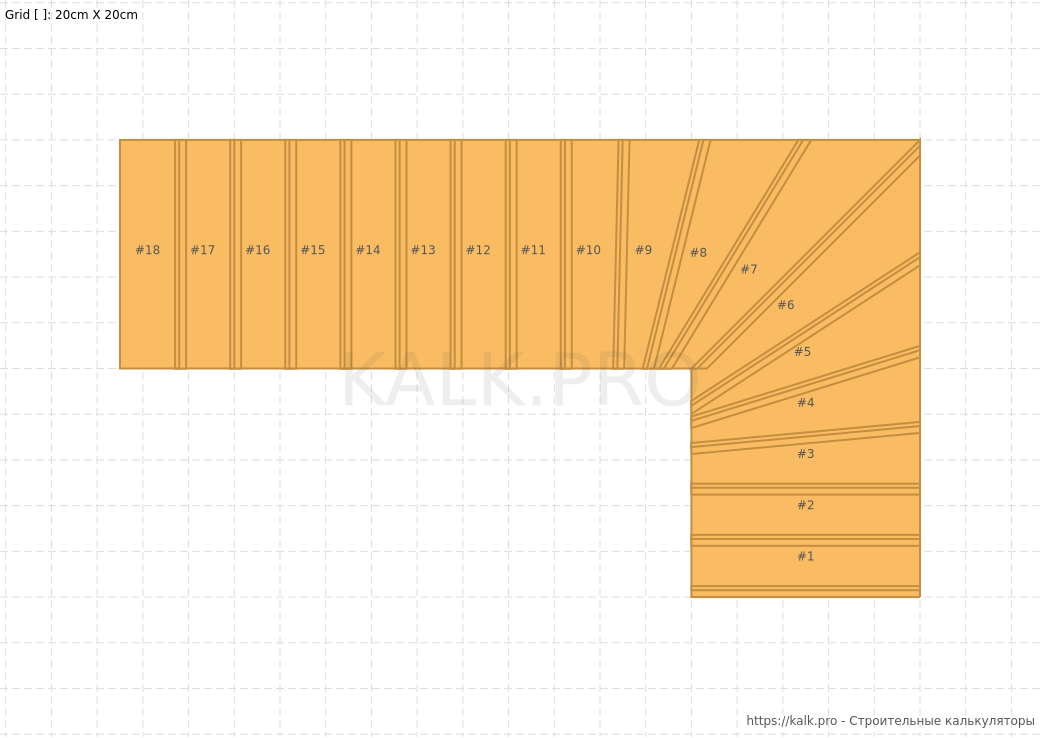

MW – минимально возможное расстояние между крайними точками выступов угловых ступеней (или ступени) по прямой, MFминимальная длина опорной поверхности любой другой ступени(ей). На чертеже (вид сверху) отмечены красным – угловые ступени, зеленым – все остальные ступени, а также обозначены параметры MW и MF конкретно для этой конструкции лестницы. Рекомендуем выдерживать величину MW не менее 100 мм, а MF не менее 40 мм.
  • Шаг 6.2. Выберите установить верхнюю ступень ниже уровня 2-ого этажа или оставить на уровне пола 2-го этажа, SP.

  • Шаг 7. Выберите установить подступенки или нет, HV.

  • Шаг 7.1. Введите параметры подступенов — толщина подступенков, HT

  • Шаг 8. Введите параметры косоуров – высота сечения трубы, STH, ширина сечения трубы, STW, количество косоуров*, QT.
    * лестница стандартная — 2 шт
    * лестница сложная — 3-5 шт
    * лестница на монокосоуре — 1 шт (по умолчанию)

  • Шаг 9. Введите параметры перекрытия* – толщина перекрытия, ST, выступ над проемом, SX**, отступ от стены, WX.
    * требуется только для визуализации
    ** влияет на минимальную высоту прохода (отображается на 3D)

  • Шаг 10. Введите параметры стен* — толщина стены, WT.
    * требуется только для визуализации

  • Шаг 11. Внимательно проверьте все значения и выполните расчет лестницы на 90° на металлическом монокосоуре, нажав на кнопку «Рассчитать» в онлайн-калькуляторе.



Смежные нормативные документы

  • ГОСТ 23120-2016 «Лестницы маршевые, площадки и ограждения стальные»
  • ГОСТ 25772-2021 «Ограждения металлические лестниц, балконов, крыш, лестничных маршей и площадок»
  • СП 118.13330.2022 «Общественные здания и сооружения»
  • СП 20.13330.2016 «Нагрузки и воздействия»
  • СП 112.13330.2011 «Пожарная безопасность зданий и сооружений»



Если вы хотите получить больше информации по проектированию, перейдите на основную страницу раздела «Расчет лестницы».

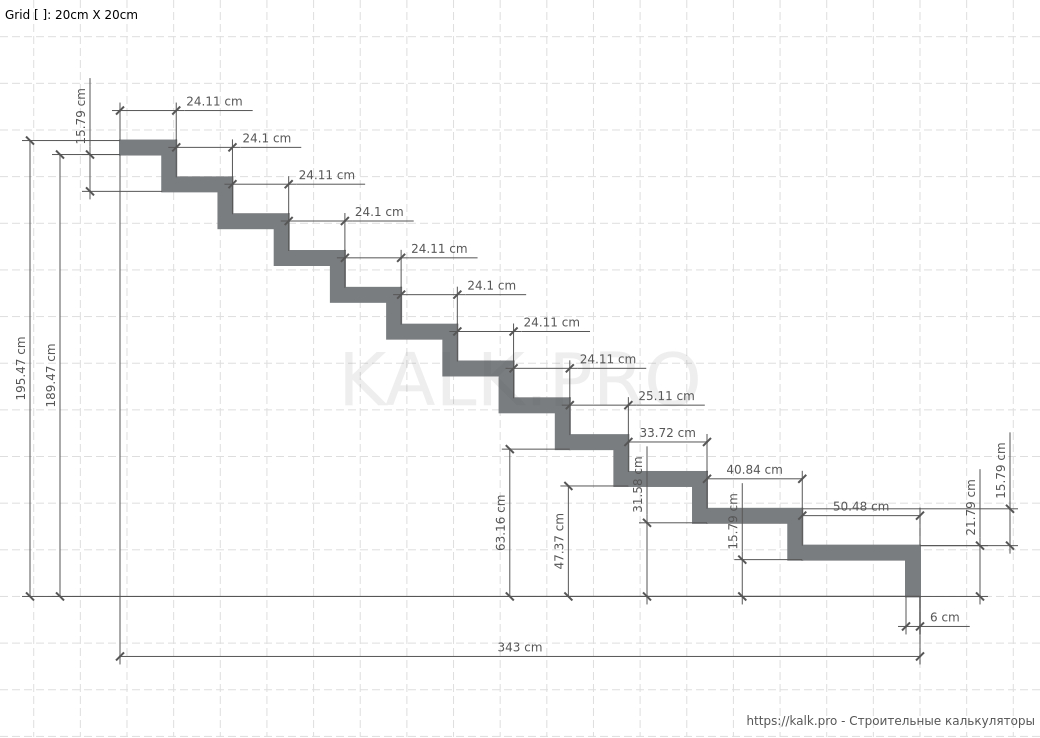

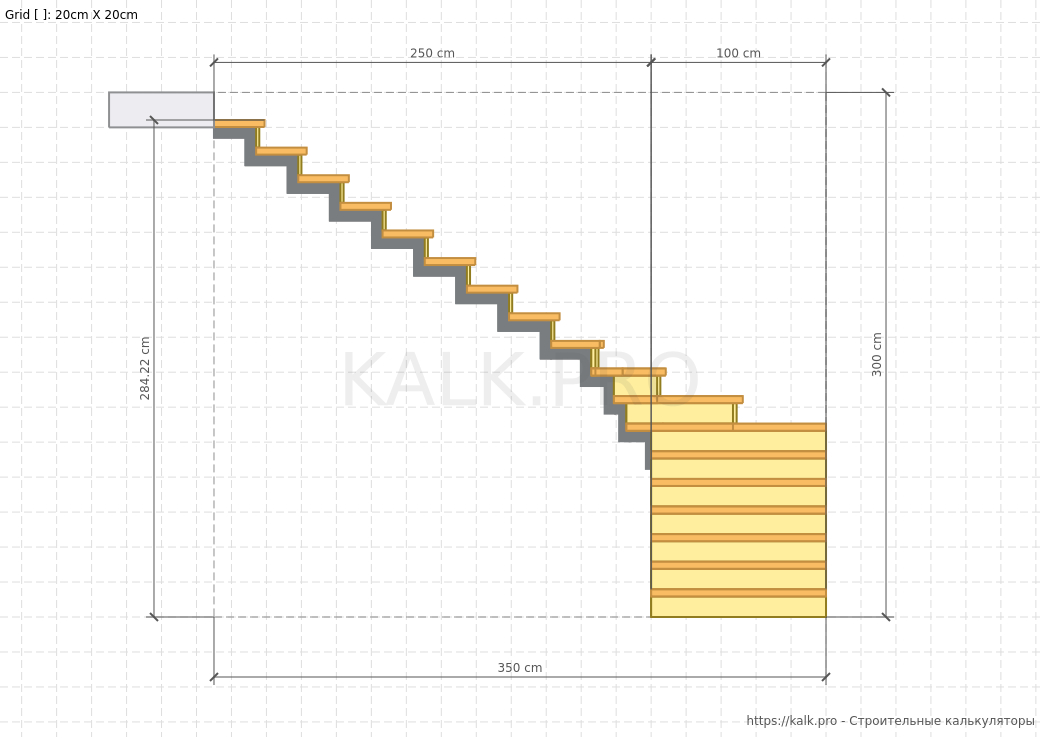

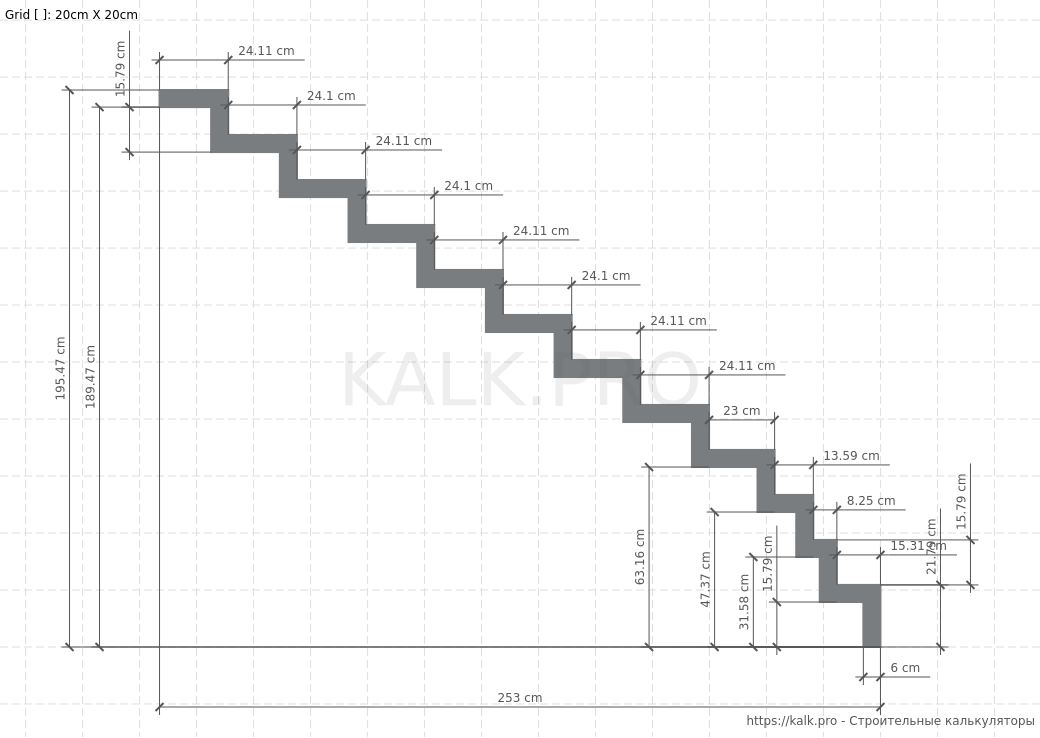

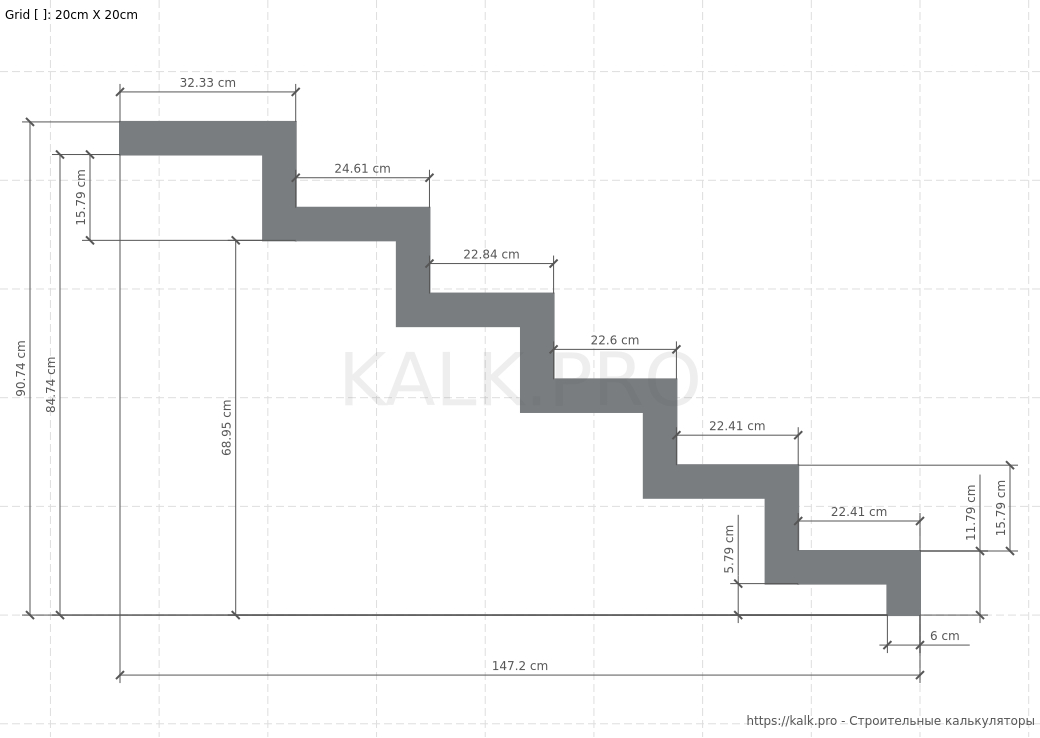

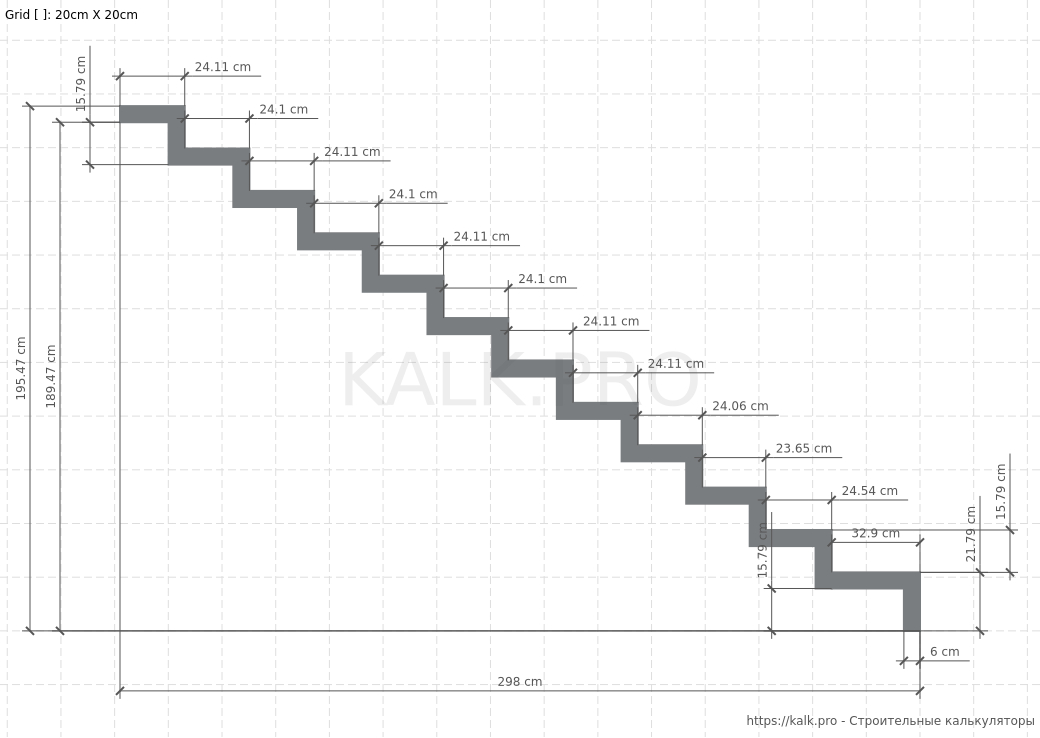

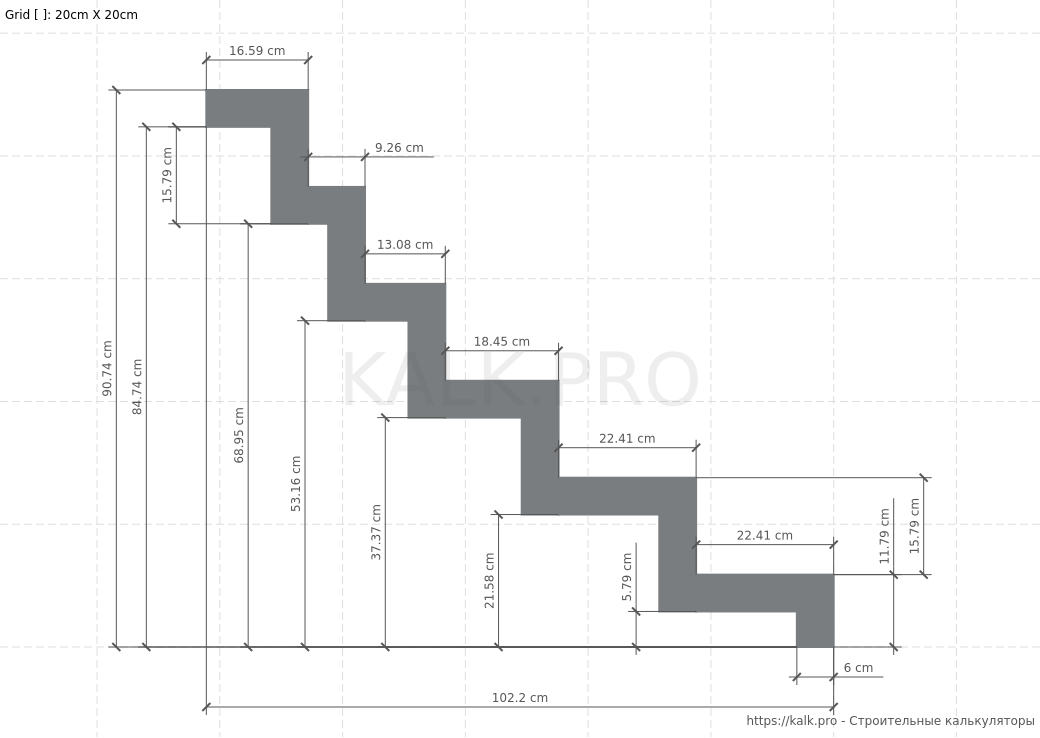

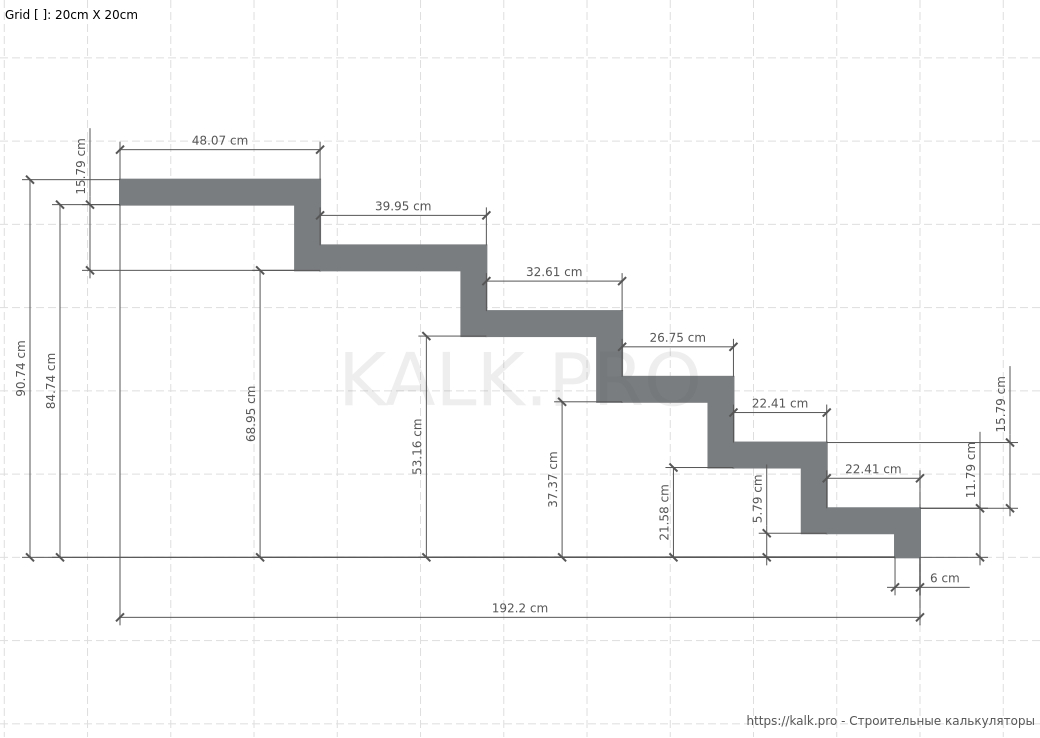

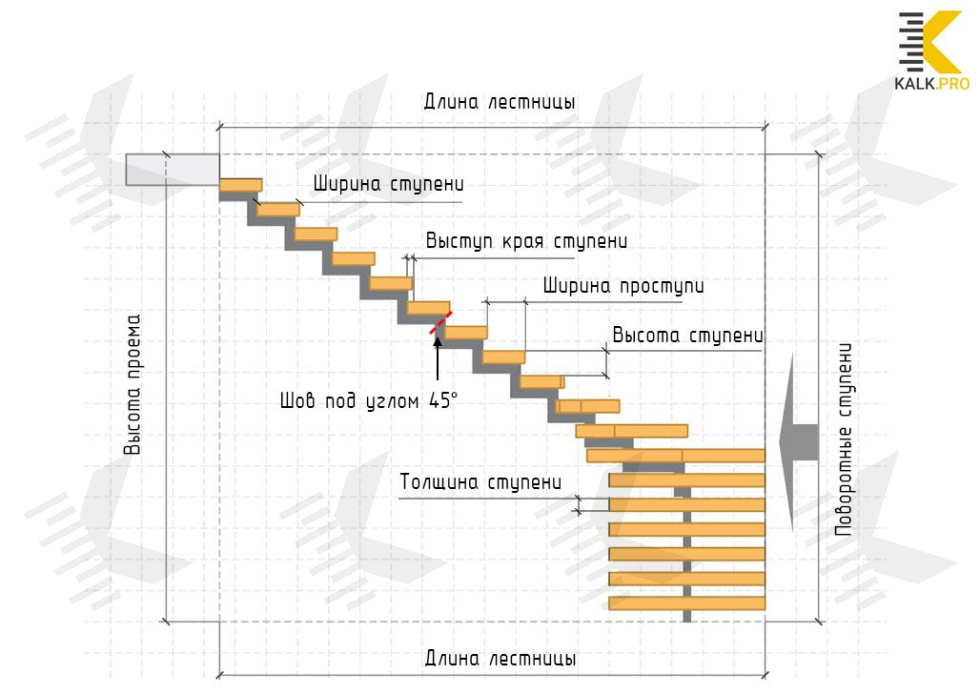

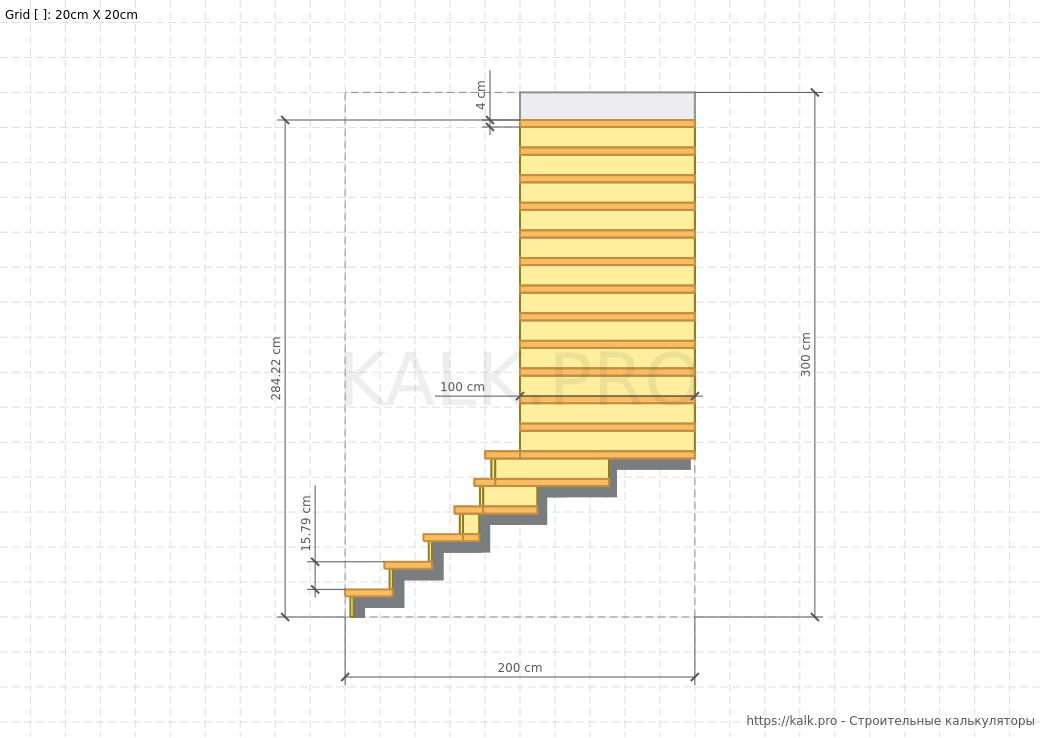

Чертежи лестницы из металла на 90° на центральном косоуре

Чертеж лестницы из металла на монокосоуре с поворотом на 90 градусов
