Расчет лестницы из металла с забежными ступенями на 90 градусов — онлайн-калькулятор с чертежами и 3D

Воспользуйтесь 3D-калькулятором лестницы из металла 90° с забежными ступенями с чертежами и размерами бесплатно — выполните расчет и получите проект металлической забежной лестницы с поворотом на 90° онлайн.

Все калькуляторы
Нажмите на вкладку, чтобы выбрать вид лестницы и подходящую конфигурацию
Отображение
DU
CL
Тип лестницы
LF
RG
Размеры лестницы, проем
Y
X
Z
Считать длину лестницы вдоль
FTP
FBT
Ступени
QB
1
QT
13
SW
SF
SP
Подступенки
H
HT
AS
Косоуры
STH
STW
SS
Перемычки косоуров
BTH
BTW
BAD
Опорные столбы
SBA
SB
Плита перекрытия
SX
WX
ST
SFX
Ограждение (балюстрада)
RH
BA
RT
RW
Стена
WT
Ошибка расчётаПожалуйста, проверьте правильность введённых данных
Калькулятор будет доступен после внесения изменений в соответствующие параметры.
Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.
Выберите проекцию:
Расстояние: 0
Результаты расчета
Лестница
  • Угол наклона: 31.61 °
  • Формула удобства (h + s): 43.74 см
  • Формула Блонделя (2h + s): 60.41 см
  • Высота ступени: 16.67 см
  • Ширина ступени: 31.88 см
  • Ширина проступи: 27.08 см
  • Количество ступеней: 17 шт
  • Ширина марша лестницы: 100 см
Материалы конструкции
Косоур забежных ступеней №1
  • Ширина: 23.44 см
  • Длина: 103.22 см
  • Толщина: 4 см
  • Количество: 1 шт
  • Объем: 0.01 м³
Косоур забежных ступеней №2
  • Ширина: 23.44 см
  • Длина: 98.48 см
  • Толщина: 4 см
  • Количество: 1 шт
  • Объем: 0.009 м³
Забежная ступень №1
  • Ширина: 63.43 см
  • Длина: 100 см
  • Толщина: 4 см
  • Количество: 1 шт
  • Объем: 0.025 м³
Забежная ступень №2
  • Ширина: 64.27 см
  • Длина: 139.29 см
  • Толщина: 4 см
  • Количество: 1 шт
  • Объем: 0.036 м³
Забежная ступень №3
  • Ширина: 52.03 см
  • Длина: 116.03 см
  • Толщина: 4 см
  • Количество: 1 шт
  • Объем: 0.024 м³
Прямые ступени
  • Ширина: 31.88 см
  • Длина: 100 см
  • Толщина: 4 см
  • Количество: 14 шт
  • Объем: 0.179 м³
Подступенки (прямые ступени)
  • Ширина: 12.67 см
  • Длина: 100 см
  • Толщина: 1.8 см
  • Количество: 14 шт
  • Объем: 0.032 м³
Подступенок (забежная ступень №1)
  • Ширина: 12.67 см
  • Длина: 100 см
  • Толщина: 1.8 см
  • Количество: 1 шт
  • Объем: 0.002 м³
Подступенок (забежная ступень №2)
  • Ширина: 12.67 см
  • Длина: 109.08 см
  • Толщина: 2.29 см
  • Количество: 1 шт
  • Объем: 0.003 м³
Подступенок (забежная ступень №3)
  • Ширина: 12.67 см
  • Длина: 107.09 см
  • Толщина: 3.54 см
  • Количество: 1 шт
  • Объем: 0.005 м³
Ограждение (балюстрада)
  • Ширина поручня: 8 см
  • Толщина поручня: 4 см
  • Длина ограждения: 469.96 см
  • Объем: 0.015 м³
Балясины
  • Сторона сечения: 5 см
  • Длина: 86.84 см
  • Количество: 15 шт
  • Объем: 0.033 м³
Поворотная балясина
  • Сторона сечения: 8 см
  • Длина: 106.67 см
  • Количество: 1 шт
  • Объем: 0.007 м³
Опорные столбы
  • Сторона сечения: 8 см
  • Длина: 200.67 см
  • Объем: 0.013 м³
Указанные «Размеры»
Отображение
  • Единицы измерения: см
  • Цвет чертежа: цветной
Тип лестницы
  • С поворотом налево:  selected
Размеры лестницы, проем
  • Высота проема от пола до пола: 300 см
  • Длина проема: 452 см
  • Ширина марша лестницы: 100 см
Считать длину лестницы вдоль
  • Верхнего марша:  selected
Ступени
  • Количество (нижний марш): 1 шт
  • Количество (забежные ступени): 3 шт
  • Количество (верхний марш): 13 шт
  • Общее количество: 17 шт
Подступенки
  • Толщина: 1.8 см
  • Подступенки за ступенью: 0 см
Косоуры
  • Высота трубы: 6 см
  • Ширина трубы: 4 см
  • Сварной шов (запил) под углом 45°: 0 см
Перемычки косоуров
  • Высота трубы: 4 см
  • Ширина трубы: 4 см
  • Установить дополнительные перемычки: 1 см
Опорные столбы
  • Устанавливать: 0 см
  • Сторона сечения: 8 см
Плита перекрытия
  • Выступ над проемом: 200 см
  • Отступ от стены: 140 см
  • Толщина: 20 см
  • Добавить крепление к перекрытию: 0 см
Ограждение (балюстрада)
  • Высота ограждения: 90 см
  • Сторона сечения балясины: 5 см
  • Толщина поручня: 4 см
  • Ширина поручня: 8 см
Стена
  • Толщина: 20 см
Выберите способ сохранения
Добавить в закладки
Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.
Поделиться
Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.
Материалы

Как рассчитать металлическую лестницу с поворотом на 90° с забежными ступенями?

  • Шаг 1. Выберите единицы измерения, DU – мм, см, м, дюймы, футы.
  • Шаг 2. Выберите тип чертежей, CL – монохромные, цветные.
  • Шаг 3. Выберите тип лестницы – левосторонняя, LF*, правосторонняя, RG**.
    * с поворотом налево
    ** с поворотом направо
  • Шаг 4. Выберите как считать длину лестницы — по верхнему маршу, FTP, по нижнему маршу, FBT.
  • Шаг 5. Введите параметры лестницы, проема – высота проема, Y*, длина лестницы, X, ширина марша, Z.
    * от пола 1-го этажа до пола 2-го этажа
    * высота проема = высота лестницы (если верхняя ступень не ниже уровня 2-го этажа)
  • Шаг 6. Подберите параметры ступеней – количество ступеней верхнего марша, QT, количество ступеней нижнего марша, QB, толщина ступеней, SW, выступ края ступеней, SF.
  • Шаг 6.1. Выберите установить верхнюю ступень ниже уровня 2-ого этажа или оставить на уровне пола 2-го этажа, SP.
  • Шаг 7. Выберите установить подступенки или нет, H.
  • Шаг 7.1. Введите параметры подступенов — толщина подступенков, HT.
  • Шаг 7.2. Выберите установить подступенки за ступенью или нет, AS.
  • Шаг 8. Введите параметры косоуров – высота сечения трубы, STH, ширина сечения трубы, STW.
  • Шаг 8.1. Выберите выполнять запил трубы под углом 45° или нет, SS.
  • Шаг 9. Введите параметры перемычек косоуров – высота сечения трубы, BTH, ширина сечения трубы, BTW.
  • Шаг 9.1. Выберите установить дополнительные перемычки или нет, BAD.
  • Шаг 10. Выберите установить опорные столбы или нет, AC.
  • Шаг 10.1. Введите сечение опорных столбов, SB.
  • Шаг 11. Введите параметры ограждения – сечение балясины, BA, высота ограждения, RH, толщина поручня, RT, ширина поручня, RW.
  • Шаг 12. Введите параметры перекрытия* – толщина перекрытия, ST, выступ над проемом, SX, отступ от стены, WX.
    * требуется только для визуализации
  • Шаг 12.1. Выберите добавить крепление к перекрытию или нет, SFX.
  • Шаг 13. Введите параметры стен* — толщина стены, WT.
    * требуется только для визуализации
  • Шаг 14. Внимательно проверьте все значения и выполните расчет Г-образной металлической лестницы с поворотными ступенями, нажав на кнопку «Рассчитать».



Чертежи Г-образной лестницы из металла с поворотными ступенями

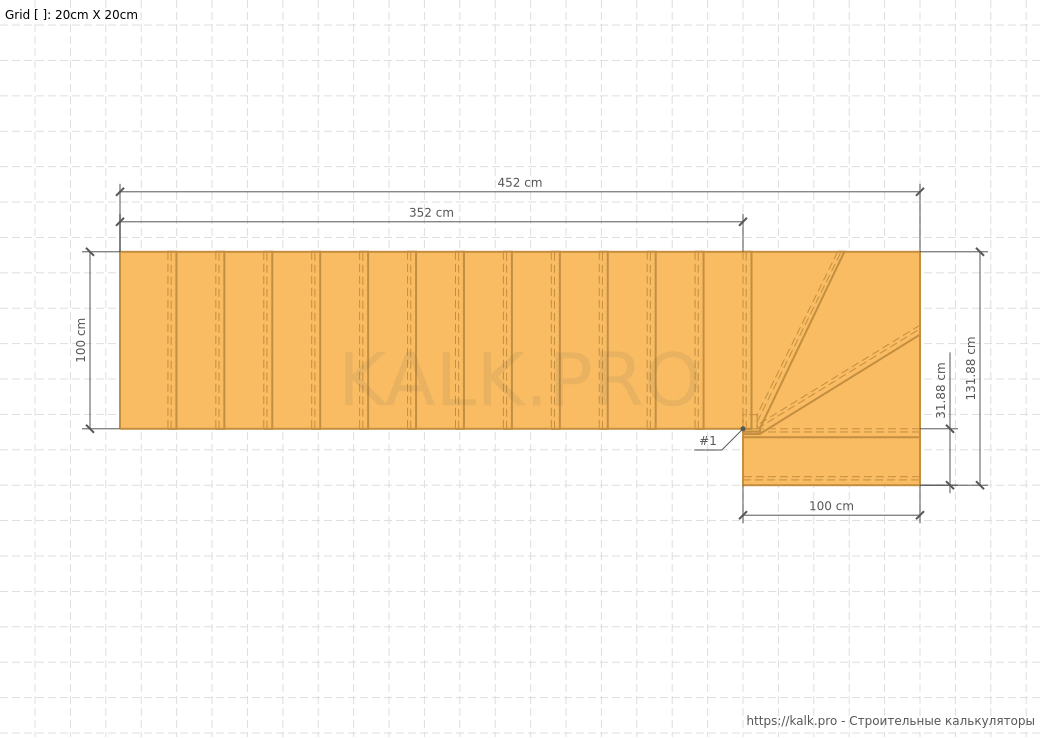

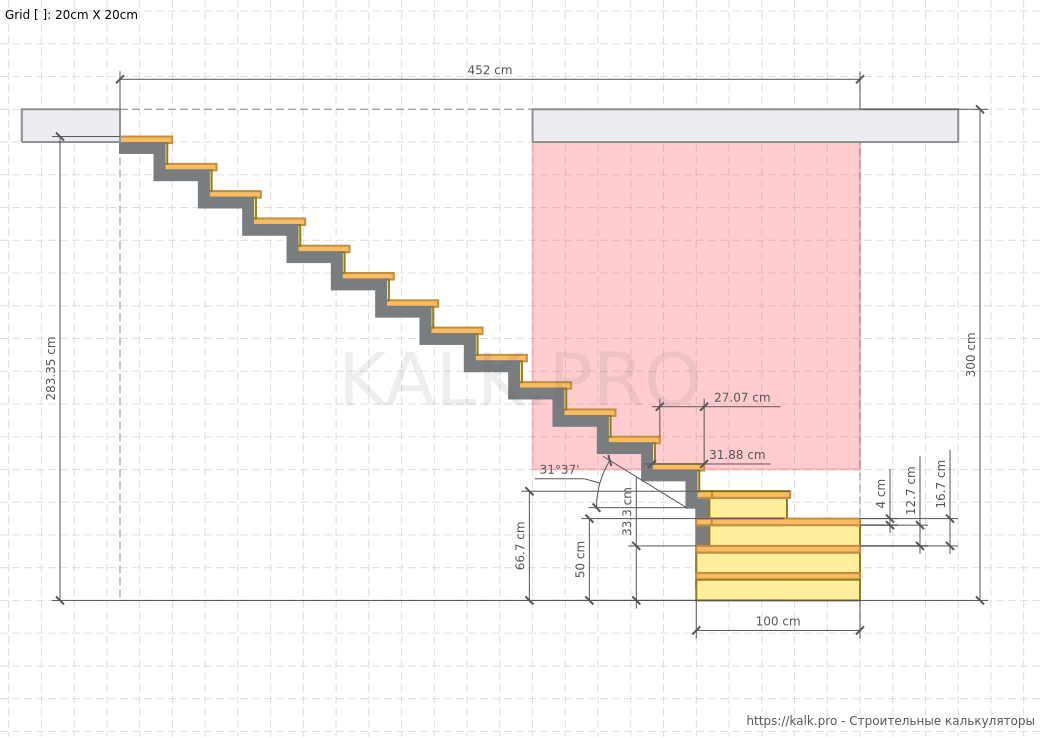

Чертеж металлической лестницы с поворотом на 90 с забежными ступенями

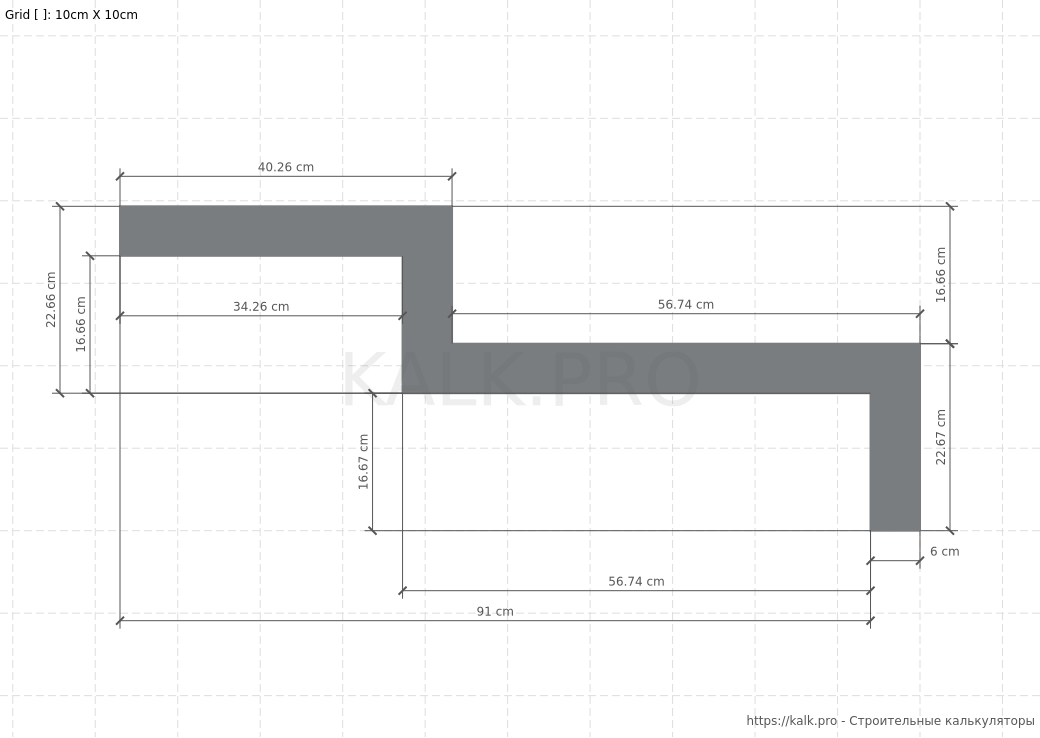

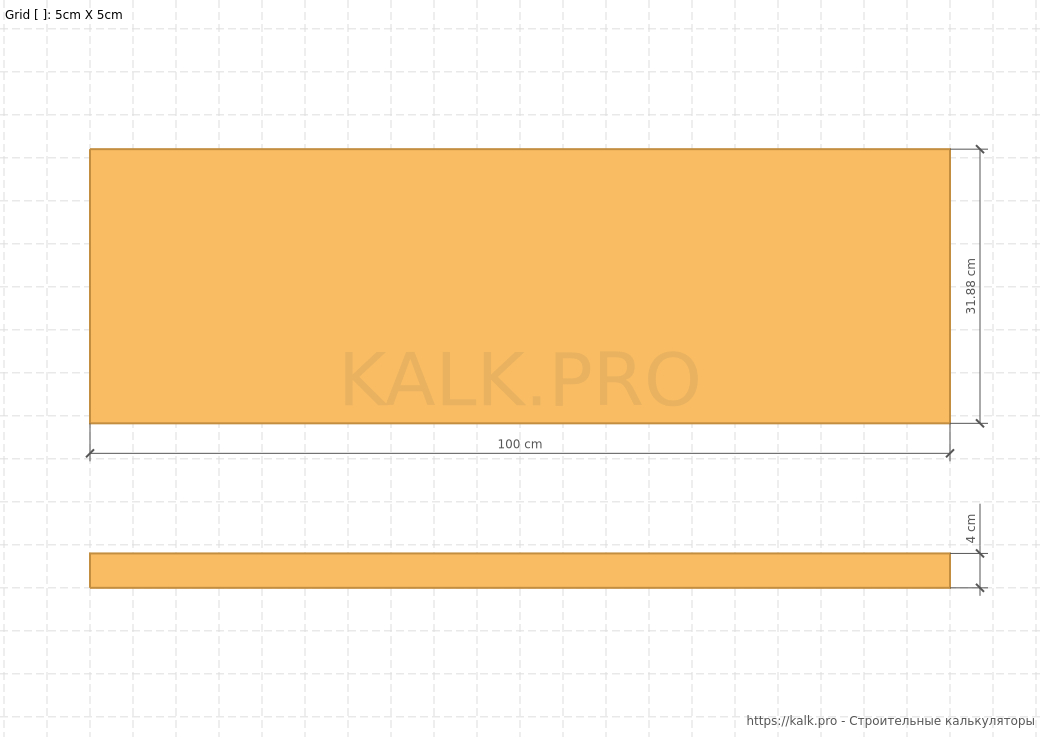

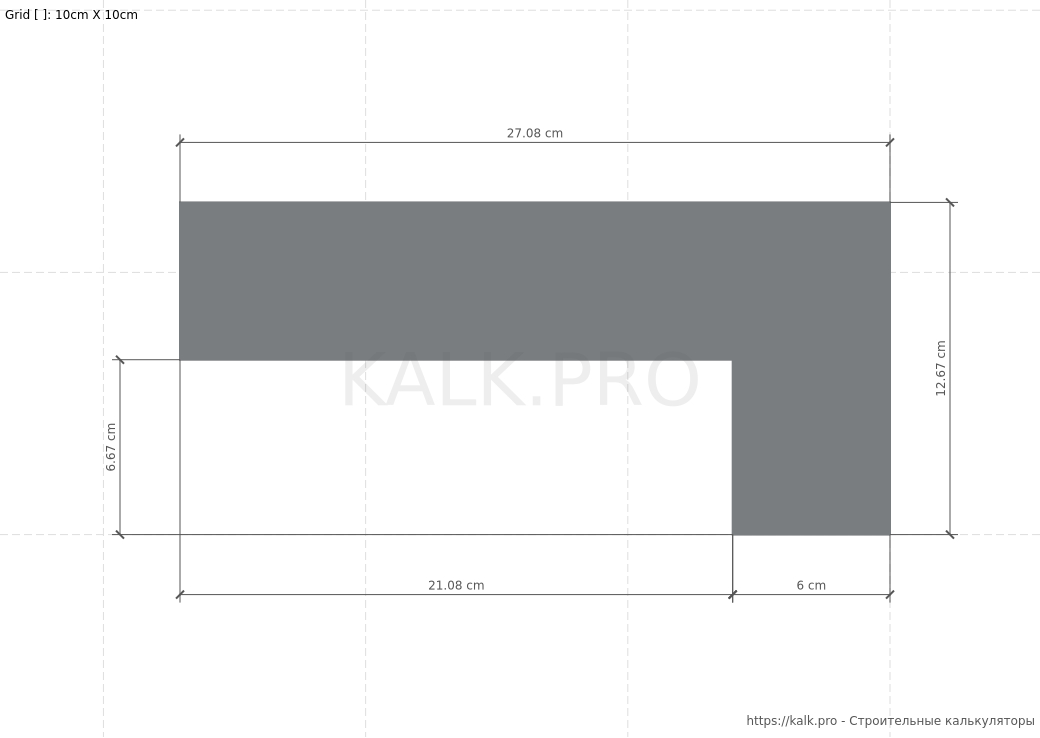

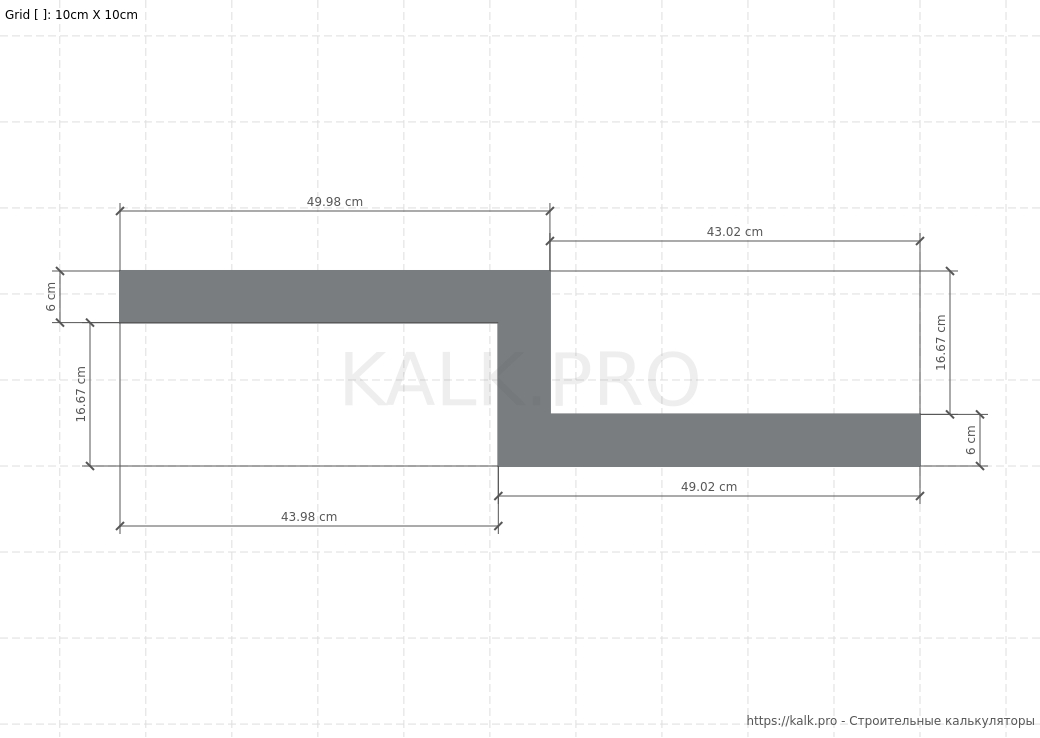

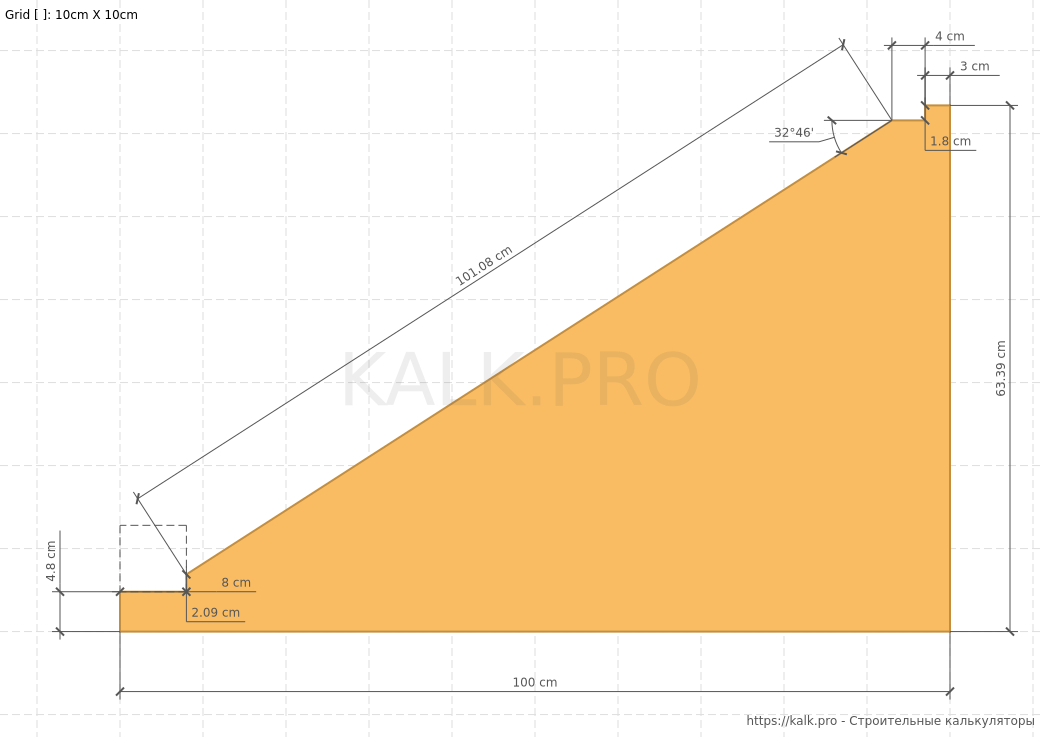

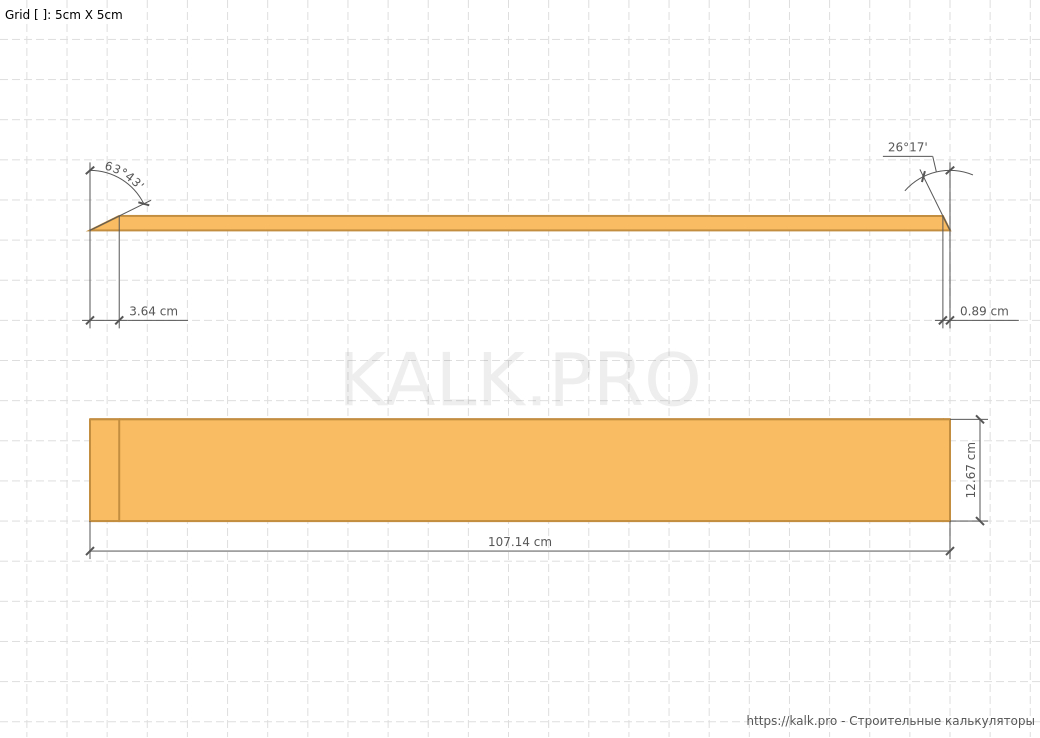

Размеры ступеней металлической лестницы
