Расчет лестницы на монокосоуре с поворотом на 90° — онлайн-калькулятор с чертежами и 3D

Воспользуйтесь 3D-калькулятором лестницы 90° на монокосоуре с чертежами и размерами бесплатно — выполните расчет и получите проект забежной лестницы с поворотом на 90° на центральном косоуре онлайн.

← Калькулятор лестницы
Ошибка расчётаПожалуйста, проверьте правильность введённых данных
Калькулятор будет доступен после внесения изменений в соответствующие параметры.
Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.
SVG векторные чертежи, 3D AR дополненная реальность
Отображение
DU
CL
Вариант лестницы
LF
RG
Горизонтальные размеры проема
LB
LT
Режим построения лестницы в зависимости от сбособа расчета ширины проступи
EX
AB
AT
Размеры лестницы
SH
SW
Ступени
MW
MF
DH
SC
SF
SOL
SOR
SP
Подступенки
HV
HT
Косоуры
T
WI
QT
4
Плита перекрытия
SX
WX
ST
Стена
WT
SVG векторные чертежи, 3D AR дополненная реальность
Выберите проекцию:

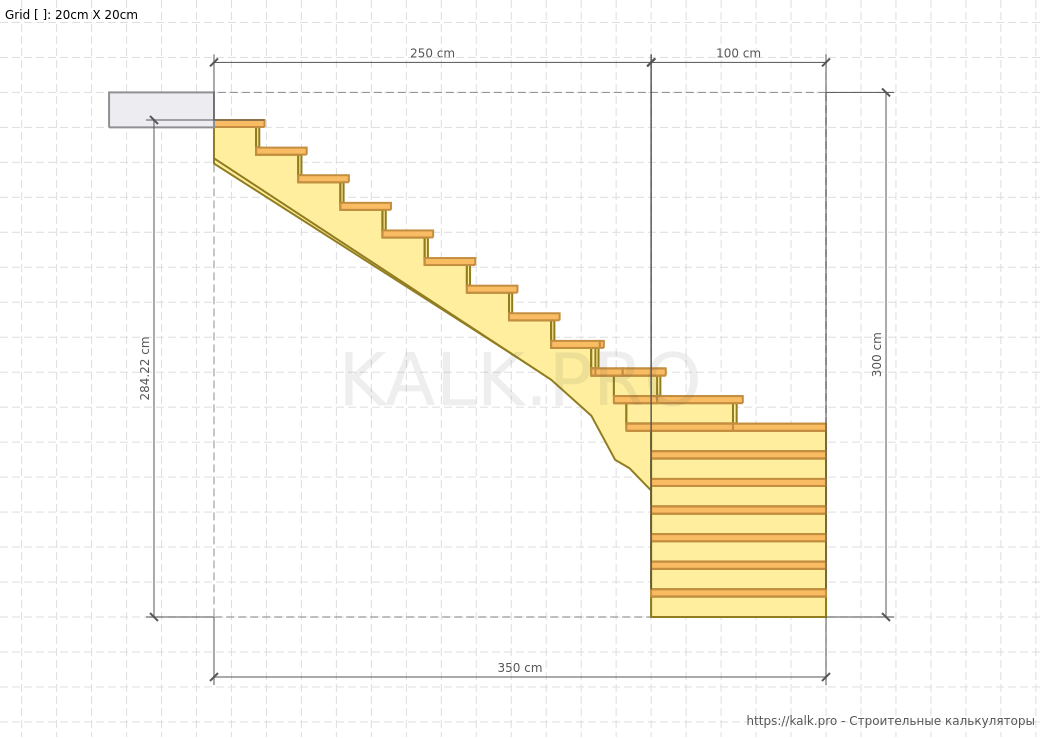

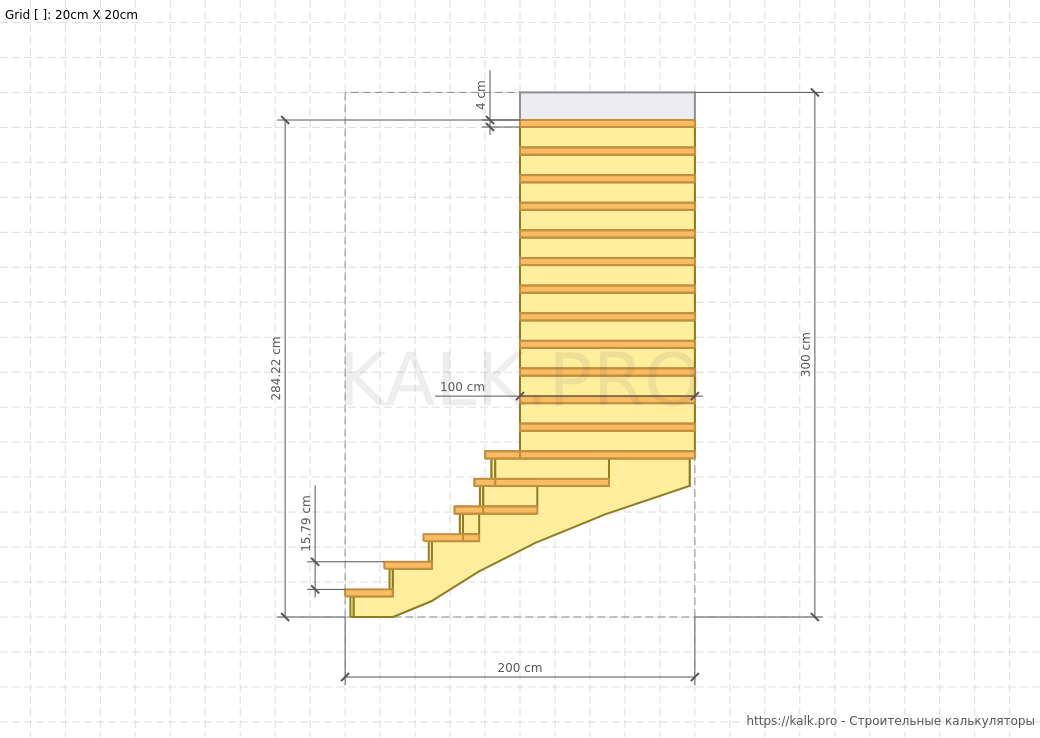

  • Чертеж лестницы (вид сбоку)Чертеж лестницы (вид сбоку)
  • Чертеж лестницы (вид спереди)Чертеж лестницы (вид спереди)

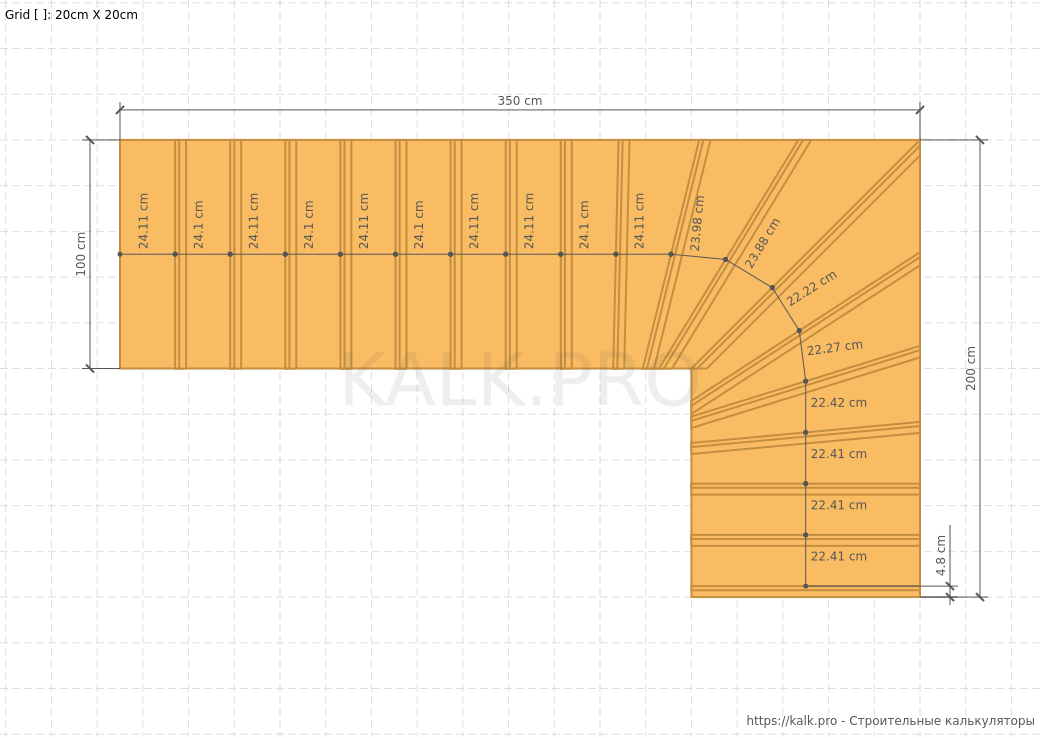

  • Чертеж лестницы (вид сверху)Чертеж лестницы (вид сверху)

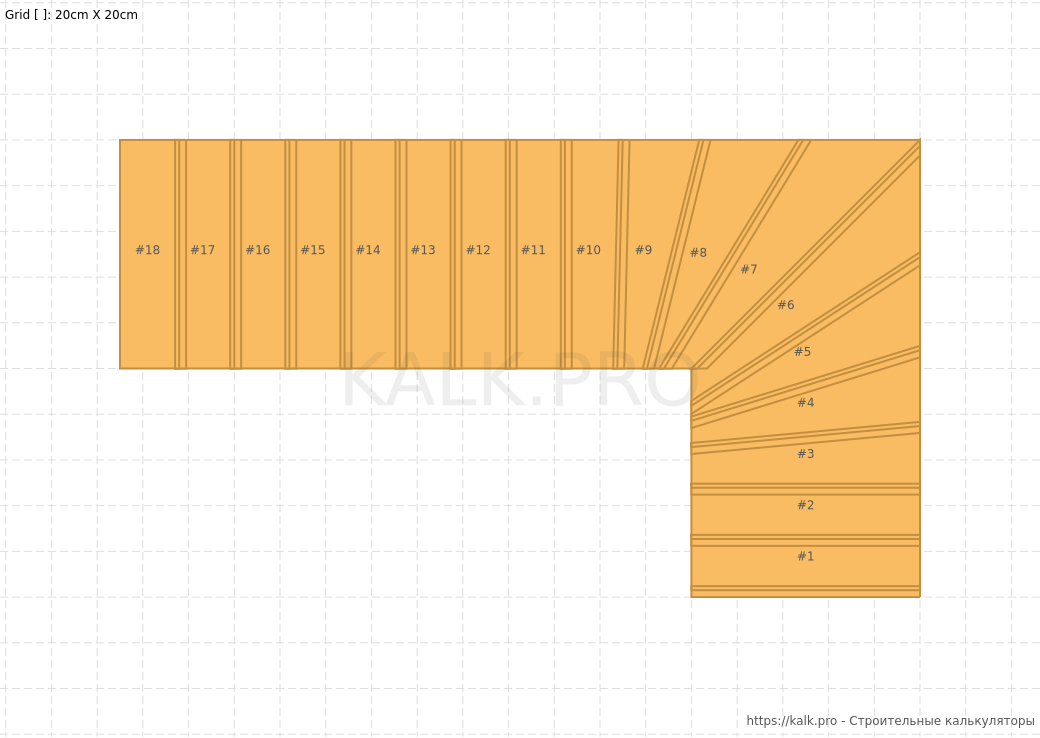

  • Нумерация ступеней (вид сверху)Нумерация ступеней (вид сверху)
  • Ступень № 1Ступень № 1
  • Ступень № 2Ступень № 2

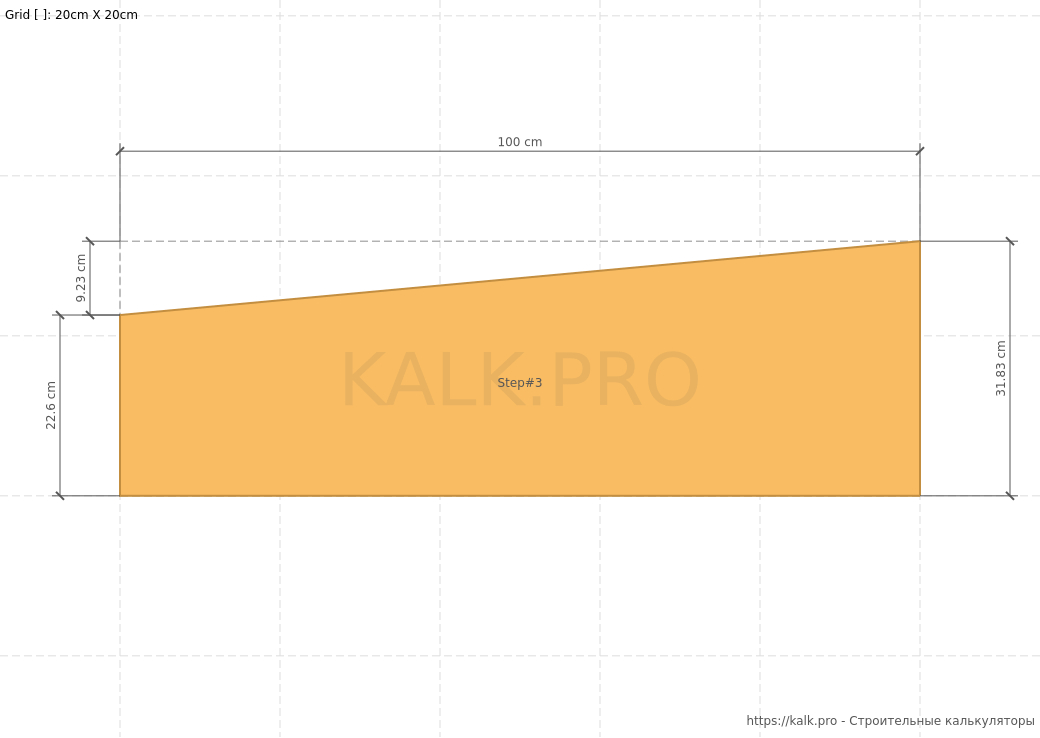

  • Ступень № 3Ступень № 3
  • Ступень № 4Ступень № 4

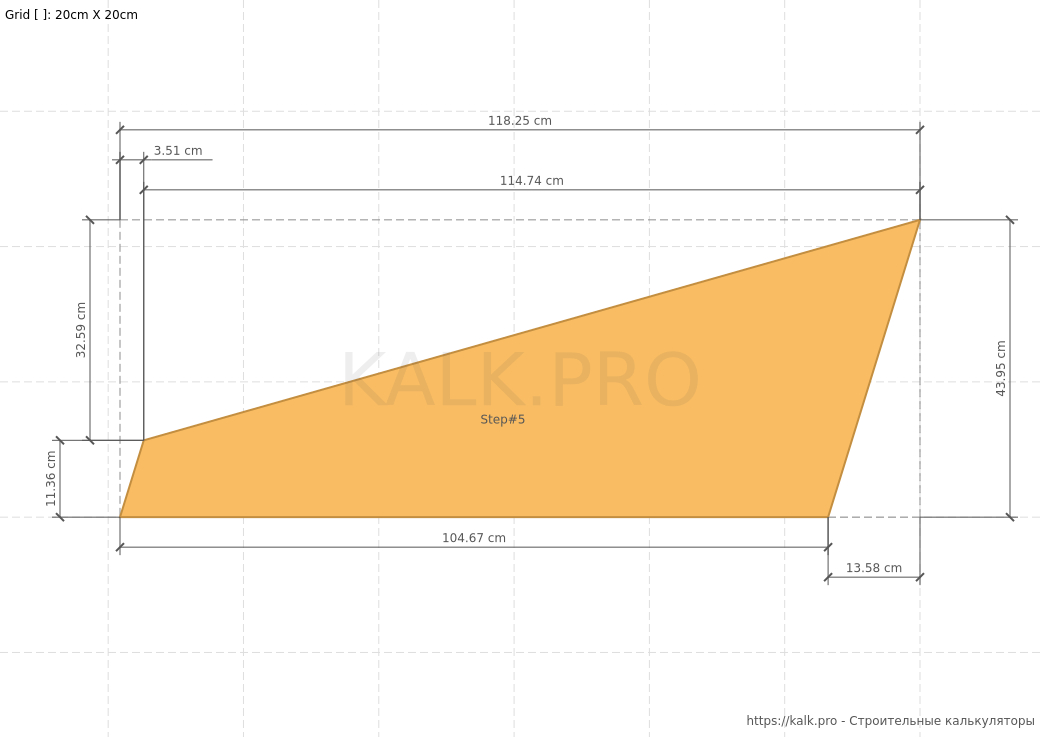

  • Ступень № 5Ступень № 5
  • Ступень № 6Ступень № 6
  • Ступень № 7Ступень № 7

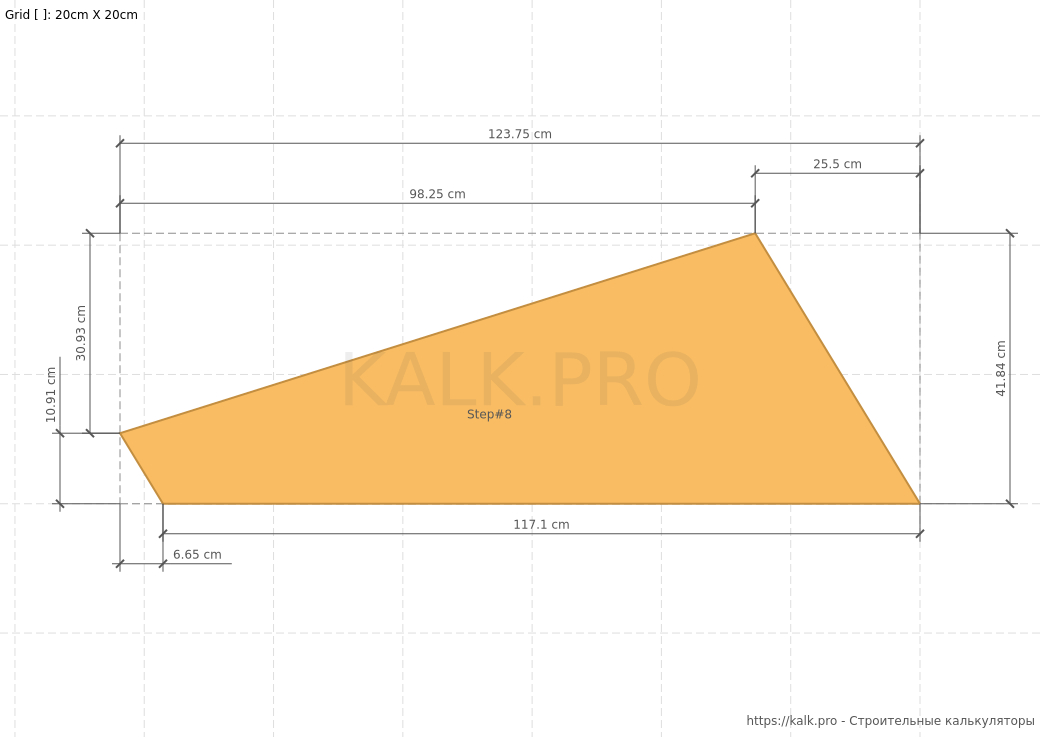

  • Ступень № 8Ступень № 8

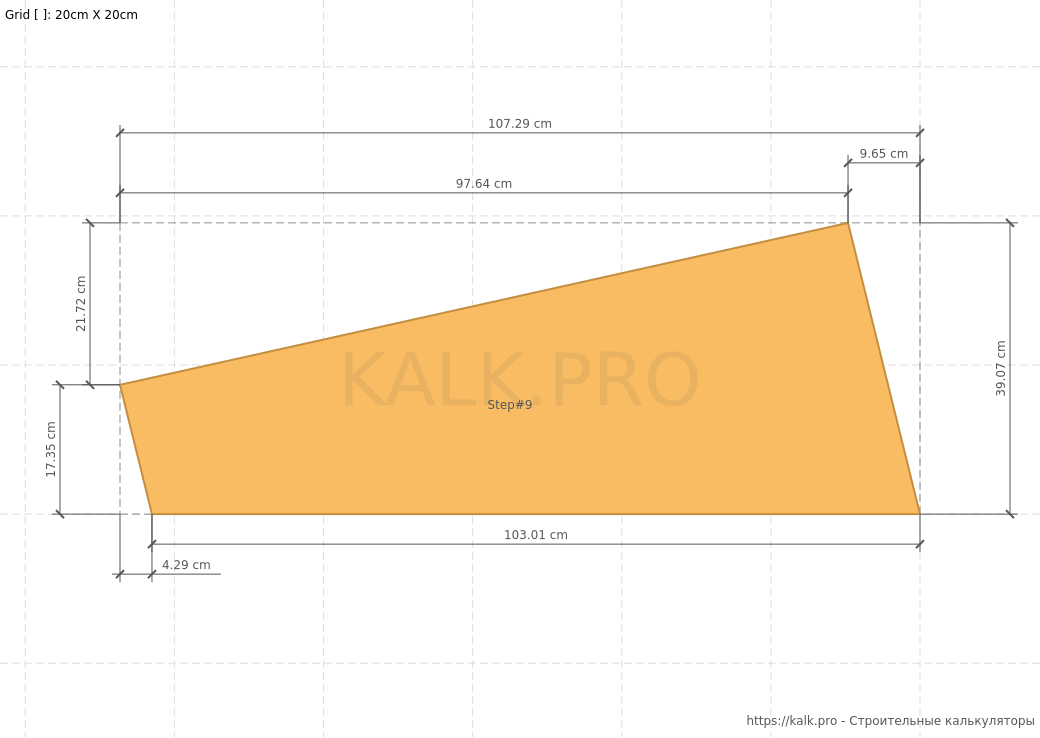

  • Ступень № 9Ступень № 9
  • Ступень № 10Ступень № 10
  • Ступень № 11Ступень № 11
  • Ступень № 12Ступень № 12
  • Ступень № 13Ступень № 13
  • Ступень № 14Ступень № 14
  • Ступень № 15Ступень № 15

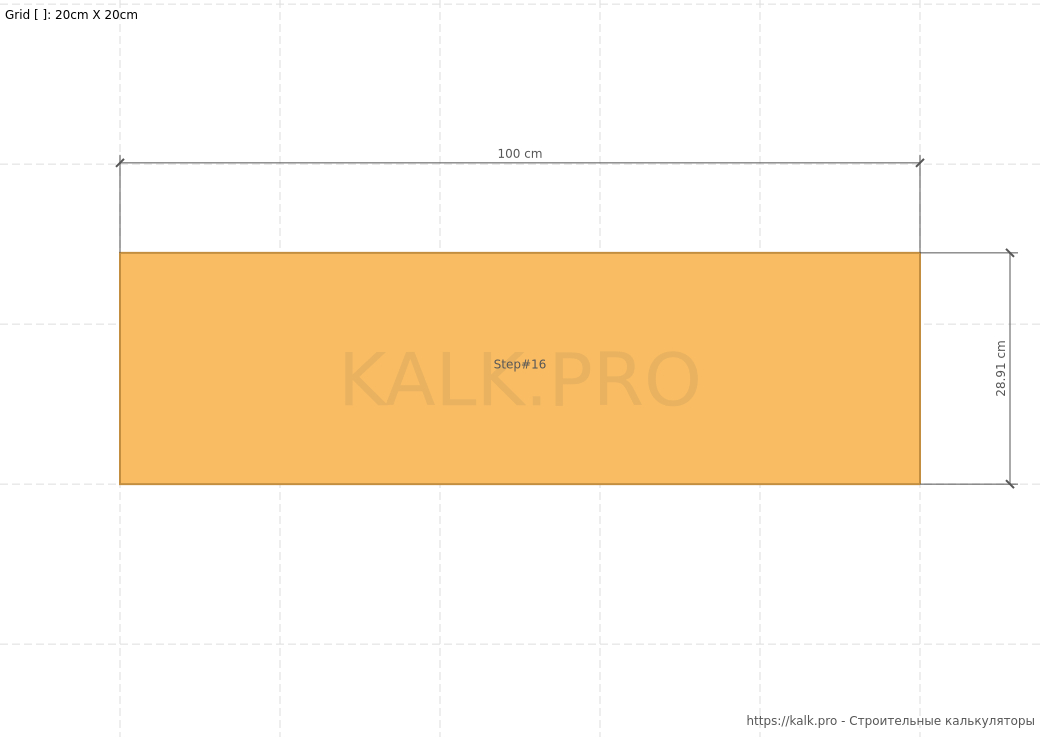

  • Ступень № 16Ступень № 16
  • Ступень № 17Ступень № 17
  • Ступень № 18Ступень № 18
  • Подступенок № 1Подступенок № 1

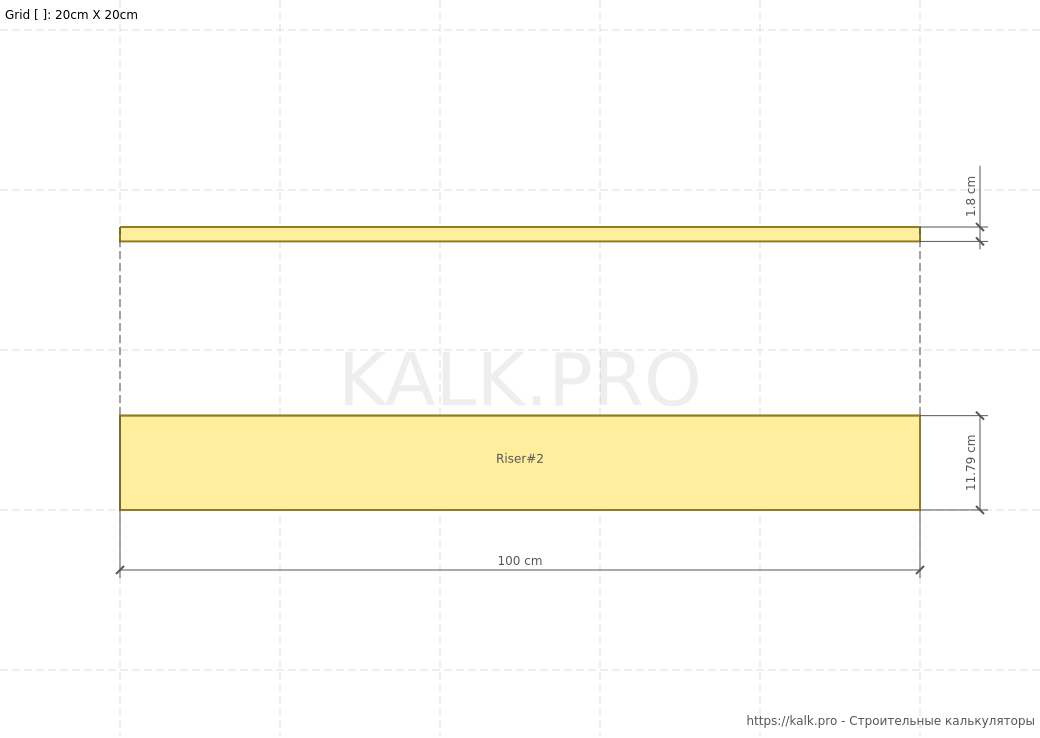

  • Подступенок № 2Подступенок № 2
  • Подступенок № 3Подступенок № 3
  • Подступенок № 4Подступенок № 4

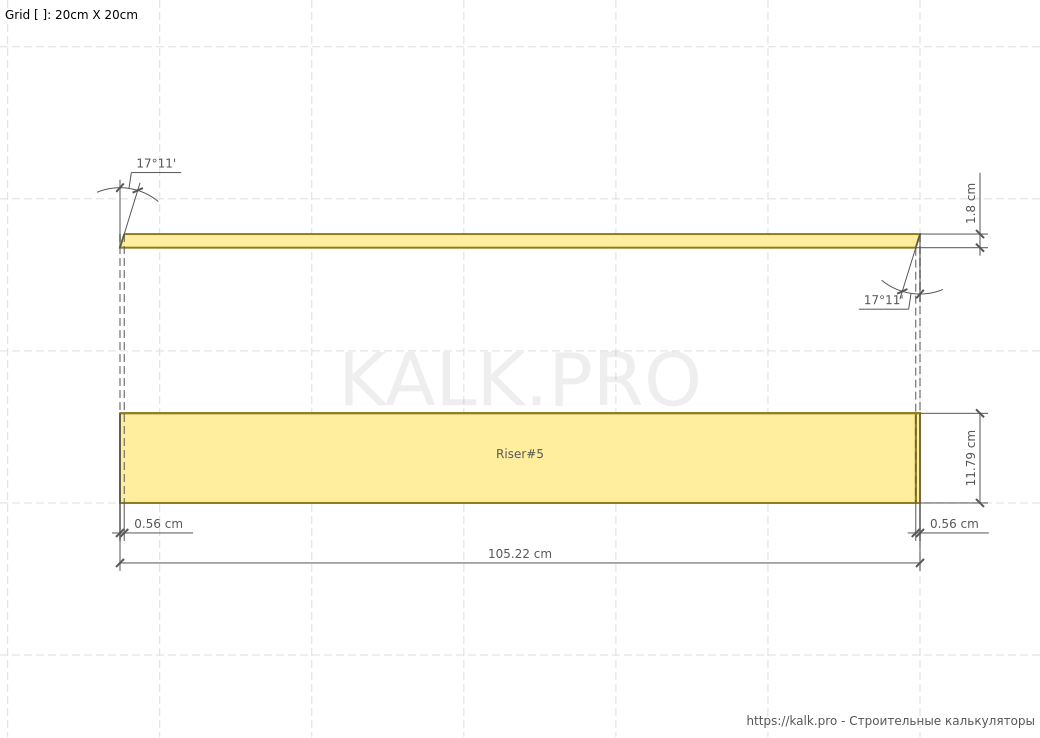

  • Подступенок № 5Подступенок № 5

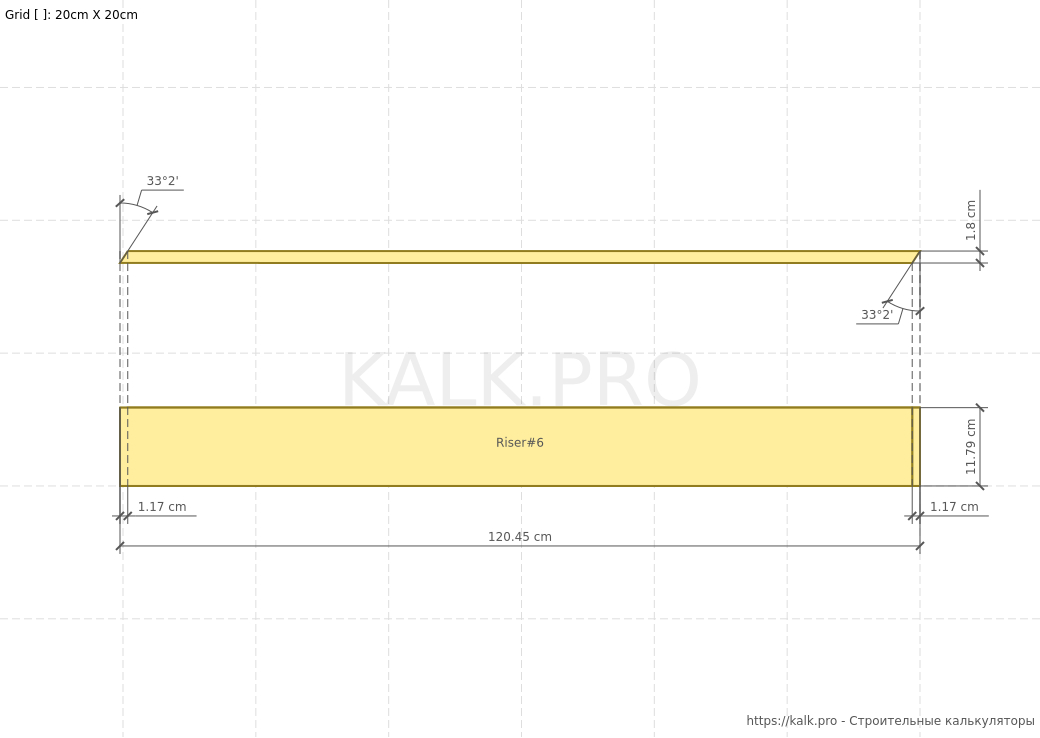

  • Подступенок № 6Подступенок № 6
  • Подступенок № 7Подступенок № 7

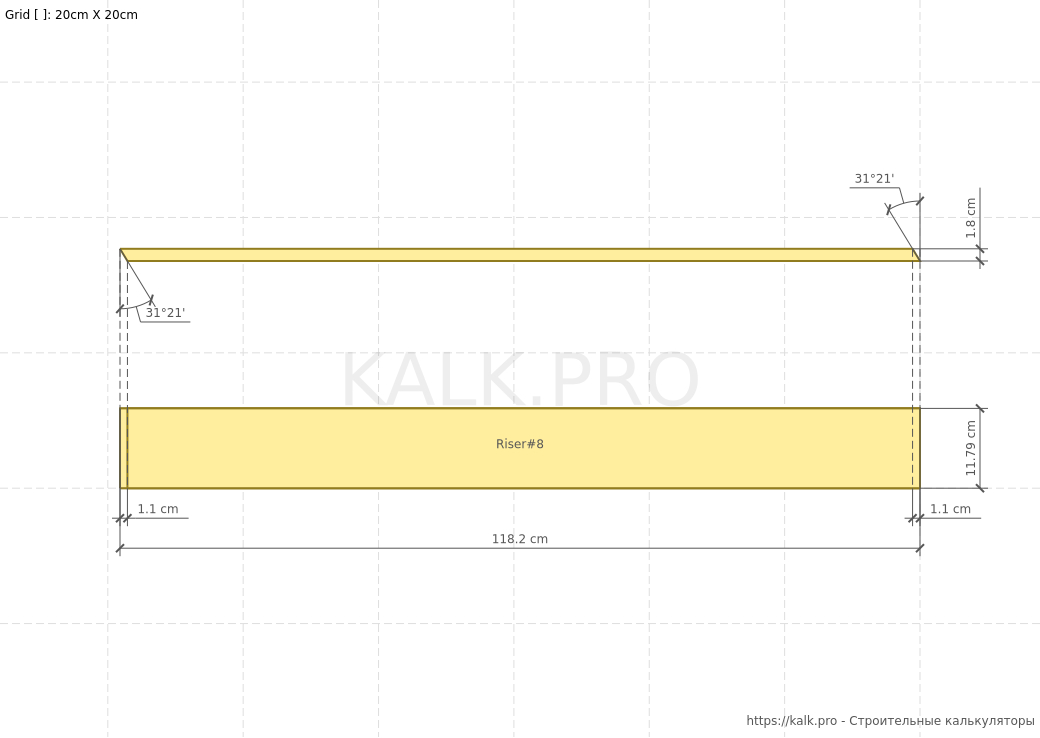

  • Подступенок № 8Подступенок № 8

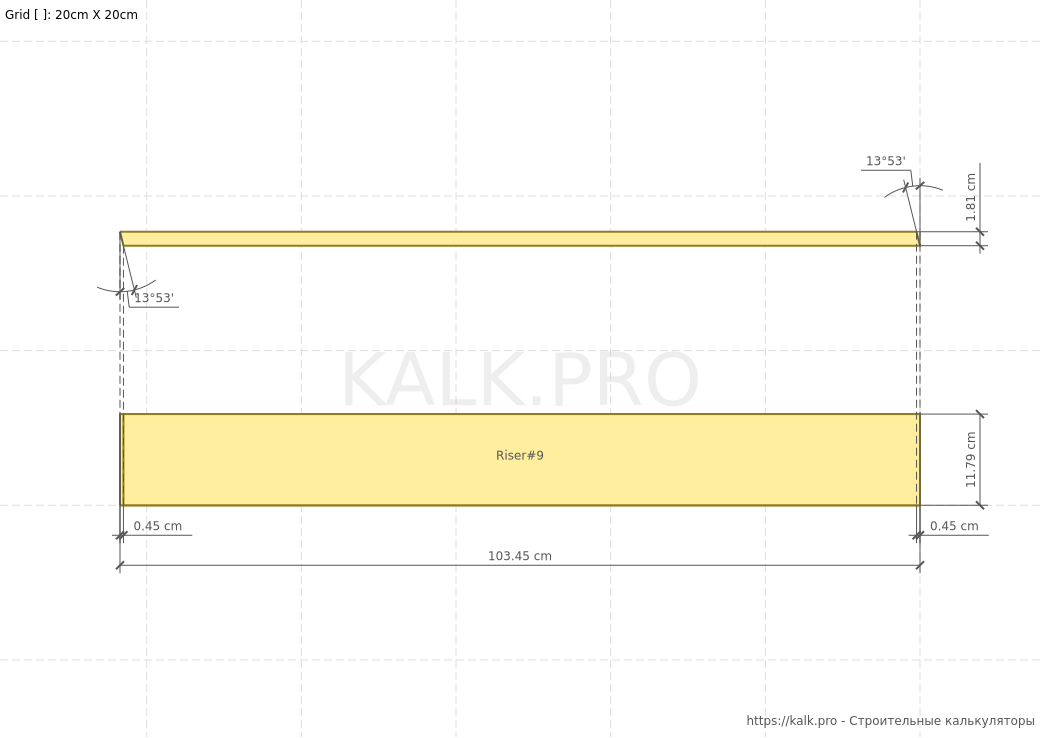

  • Подступенок № 9Подступенок № 9

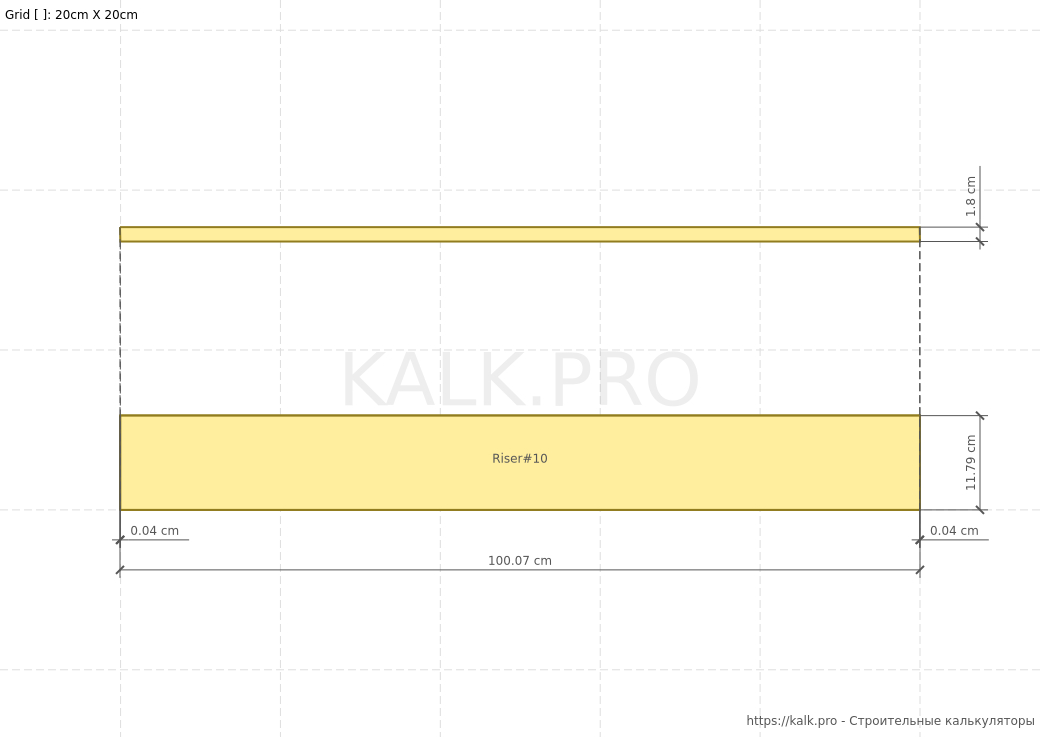

  • Подступенок № 10Подступенок № 10
  • Подступенок № 11Подступенок № 11
  • Подступенок № 12Подступенок № 12
  • Подступенок № 13Подступенок № 13
  • Подступенок № 14Подступенок № 14
  • Подступенок № 15Подступенок № 15
  • Подступенок № 16Подступенок № 16

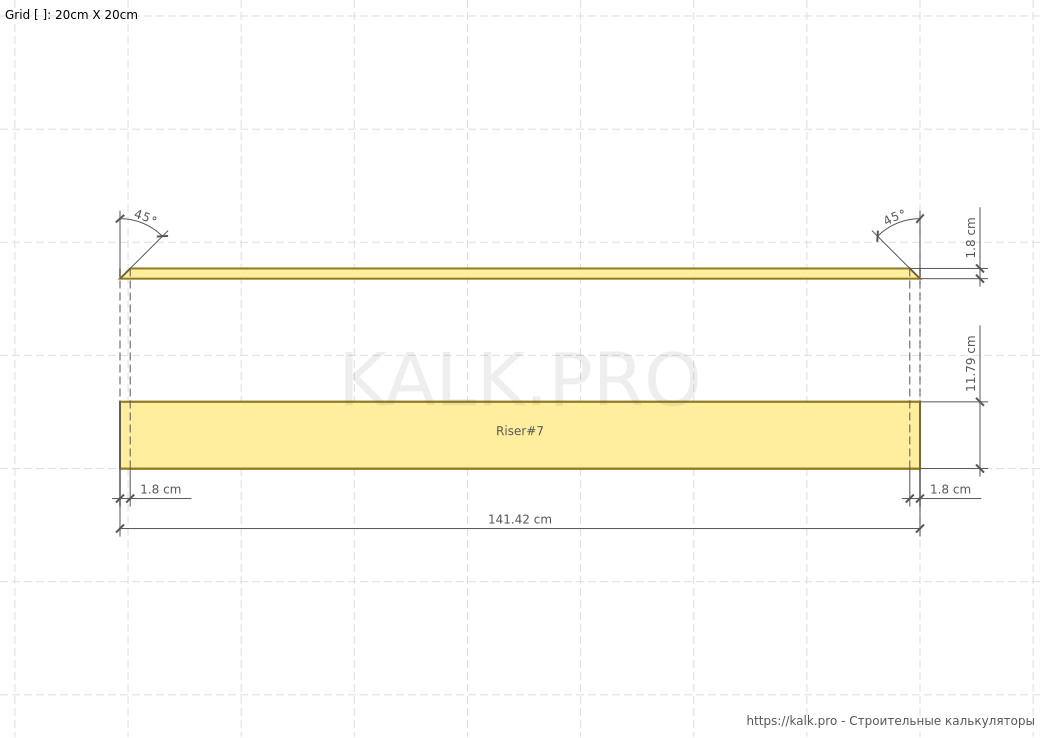

  • Подступенок № 17Подступенок № 17
  • Подступенок № 18Подступенок № 18

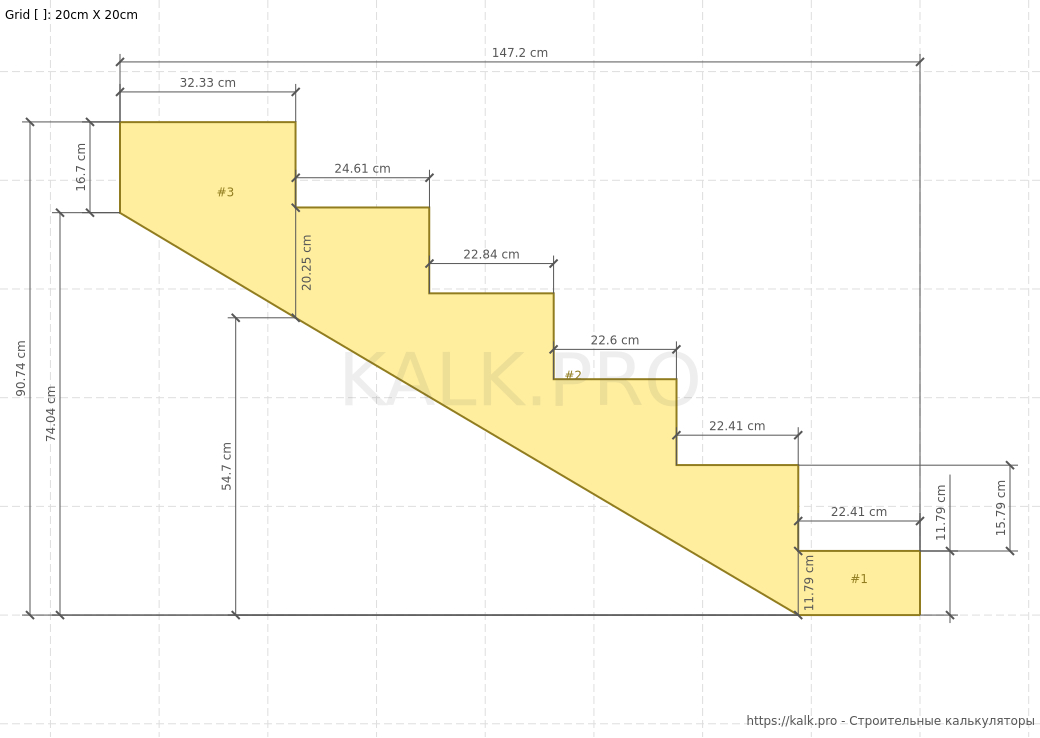

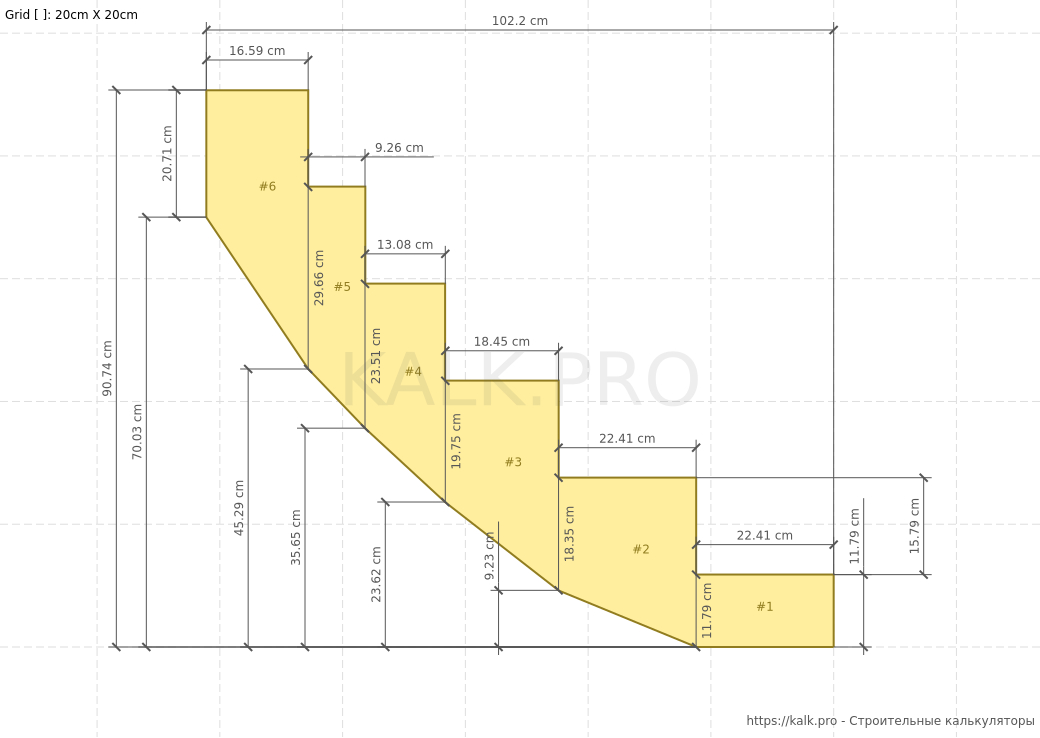

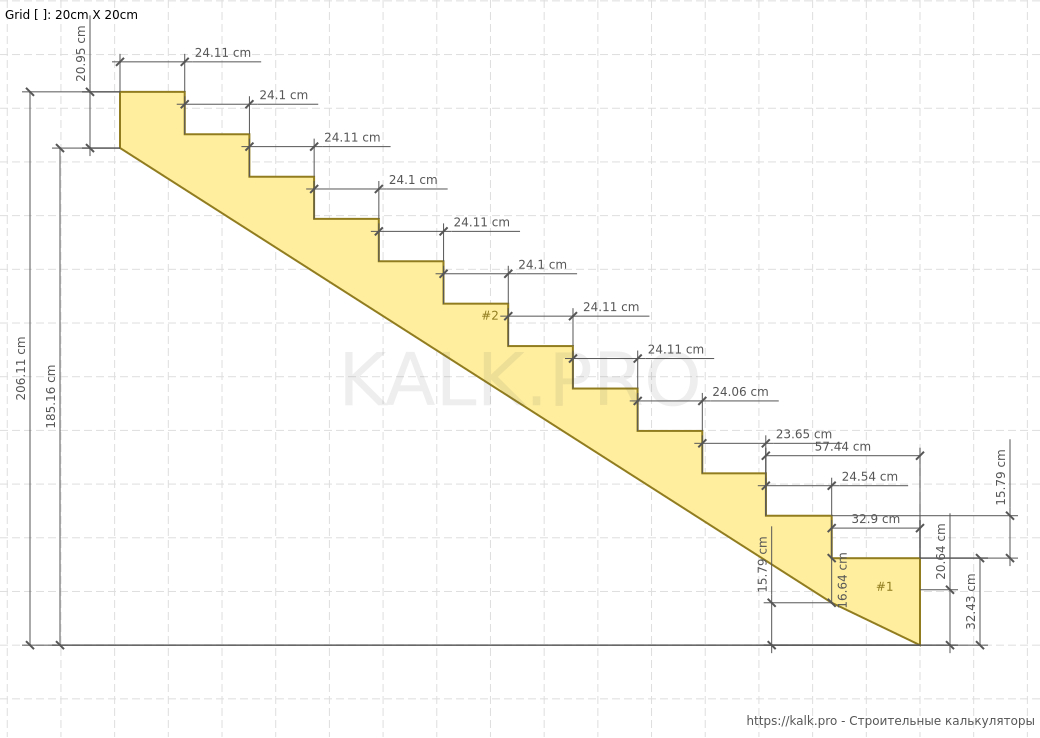

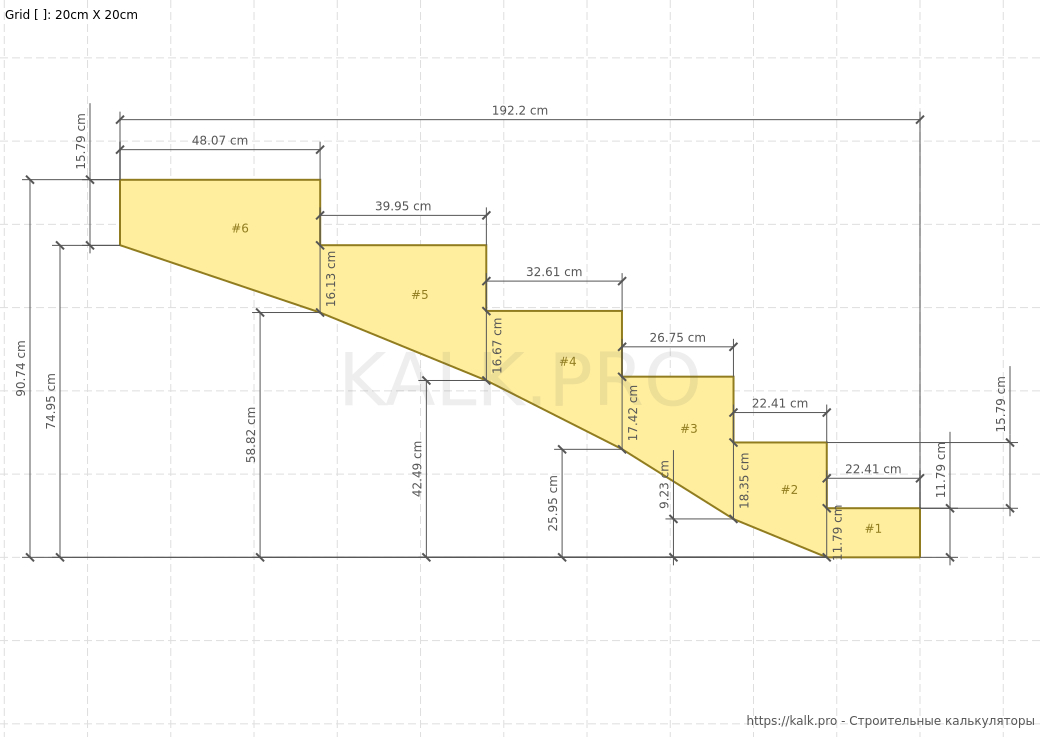

  • Нижний косоур № 1Нижний косоур № 1
  • Нижний косоур № 2Нижний косоур № 2
  • Нижний косоур № 3Нижний косоур № 3

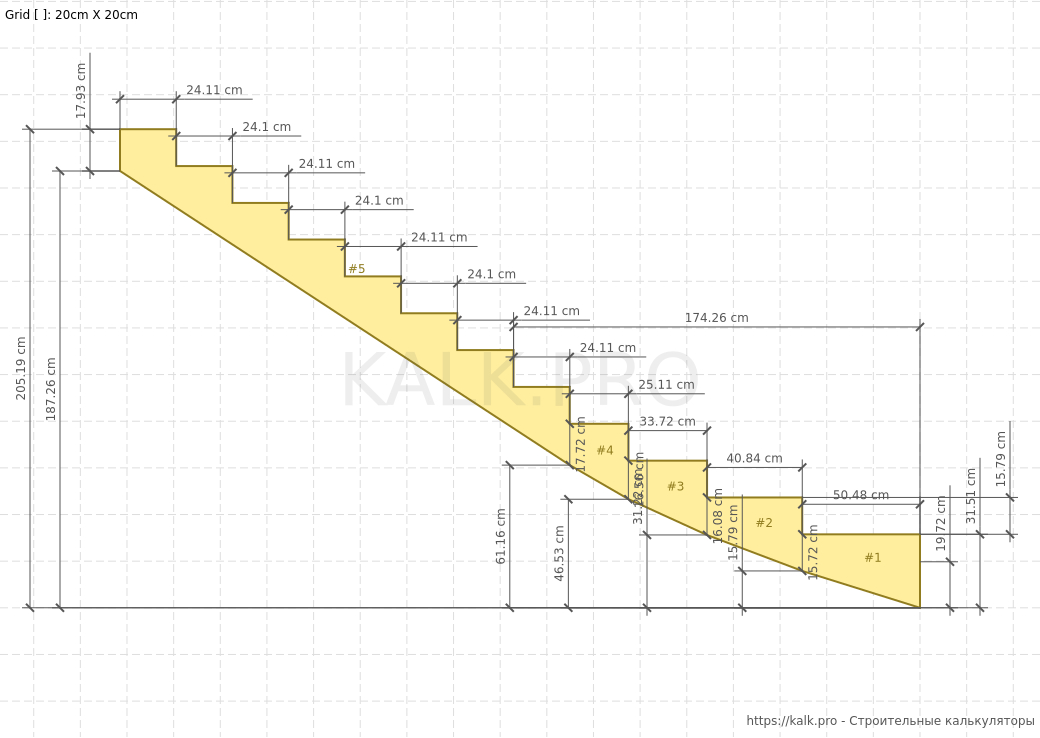

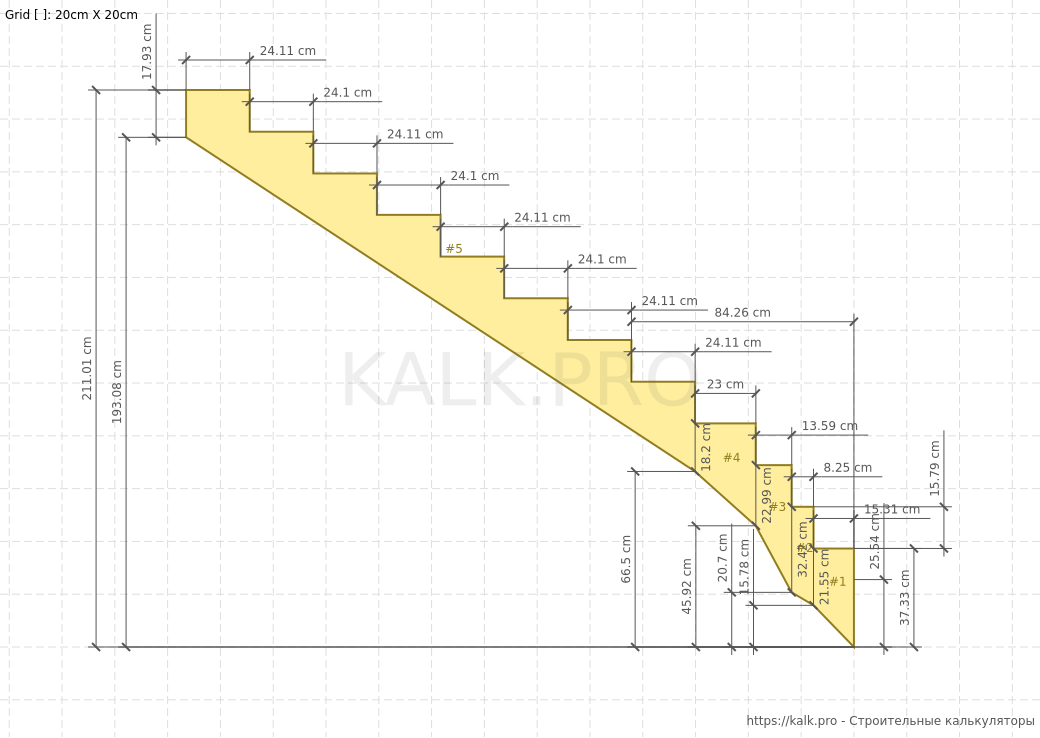

  • Верхний косоур № 1Верхний косоур № 1
  • Верхний косоур № 2Верхний косоур № 2
  • Верхний косоур № 3Верхний косоур № 3
SVG векторные чертежи, 3D AR дополненная реальность
Расстояние: 0
Результаты расчета
Размеры лестницы
  • Угол наклона лестницы по центральной линии: 34.2 °
  • Формула удобства (h + s):: 39.05 см
  • Формула удобства Блонделя (2h + s): 54.84 см
  • Высота ступени: 15.79 см
  • Ширина проступи: 23.26 см
  • Количество ступеней: 18 шт
  • Ширина марша лестницы: 100 см
  • Корректировка ширины проступи Нижнего марша для равномерности распределения шага: 10.17 см
  • Корректировка ширины проступи Верхнего марша для равномерности распределения шага: -20.33 см
Материалы конструкции
Ступень № 1
  • Длина: 100 см
  • Ширина: 27.21 см
  • Толщина: 4 см
  • Объем: 0.011 м³

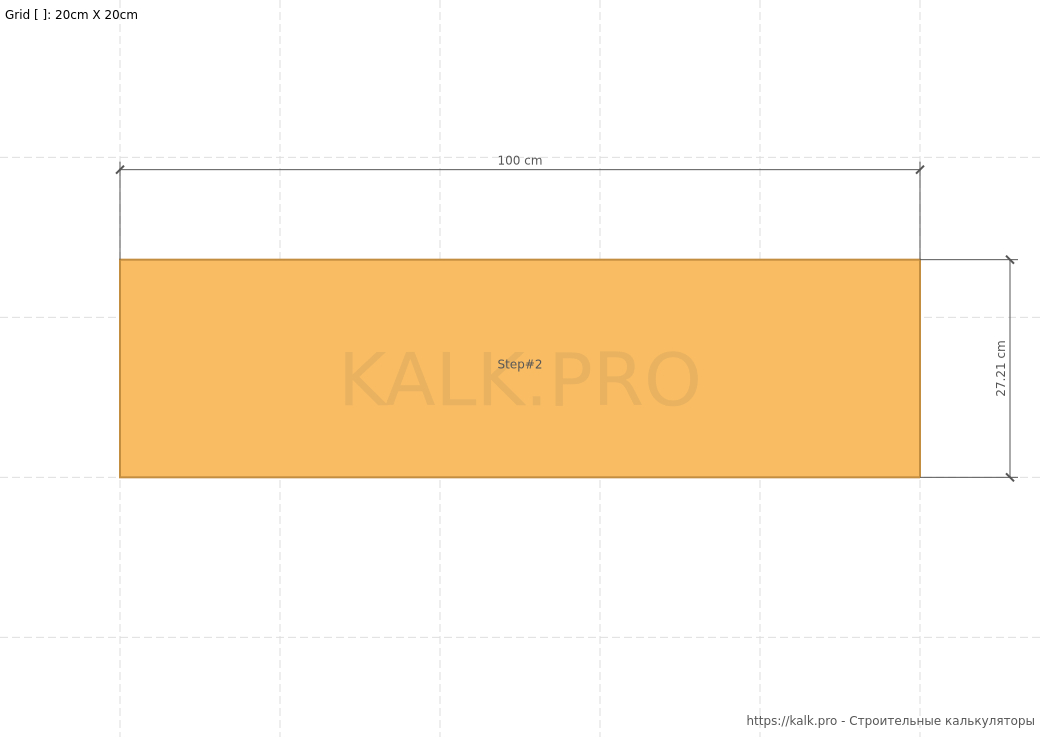

Ступень № 2
  • Длина: 100 см
  • Ширина: 27.21 см
  • Толщина: 4 см
  • Объем: 0.011 м³
Ступень № 3
  • Длина: 100 см
  • Ширина: 31.83 см
  • Толщина: 4 см
  • Объем: 0.013 м³

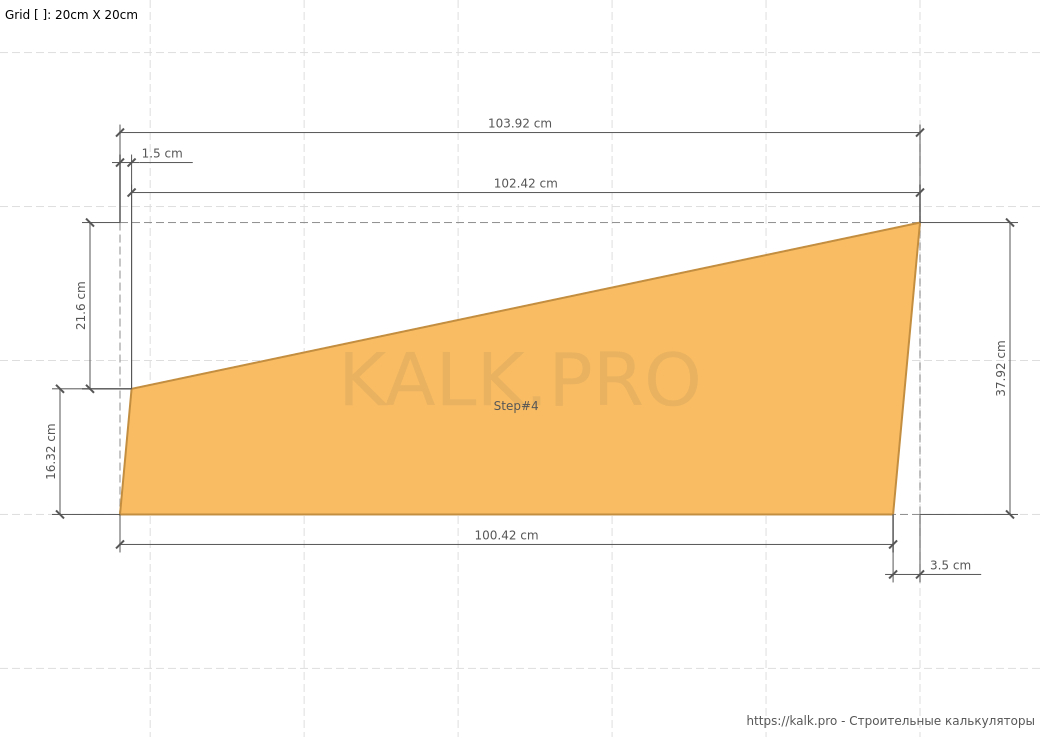

Ступень № 4
  • Длина: 103.92 см
  • Ширина: 37.92 см
  • Толщина: 4 см
  • Объем: 0.016 м³
Ступень № 5
  • Длина: 118.25 см
  • Ширина: 43.95 см
  • Толщина: 4 см
  • Объем: 0.021 м³

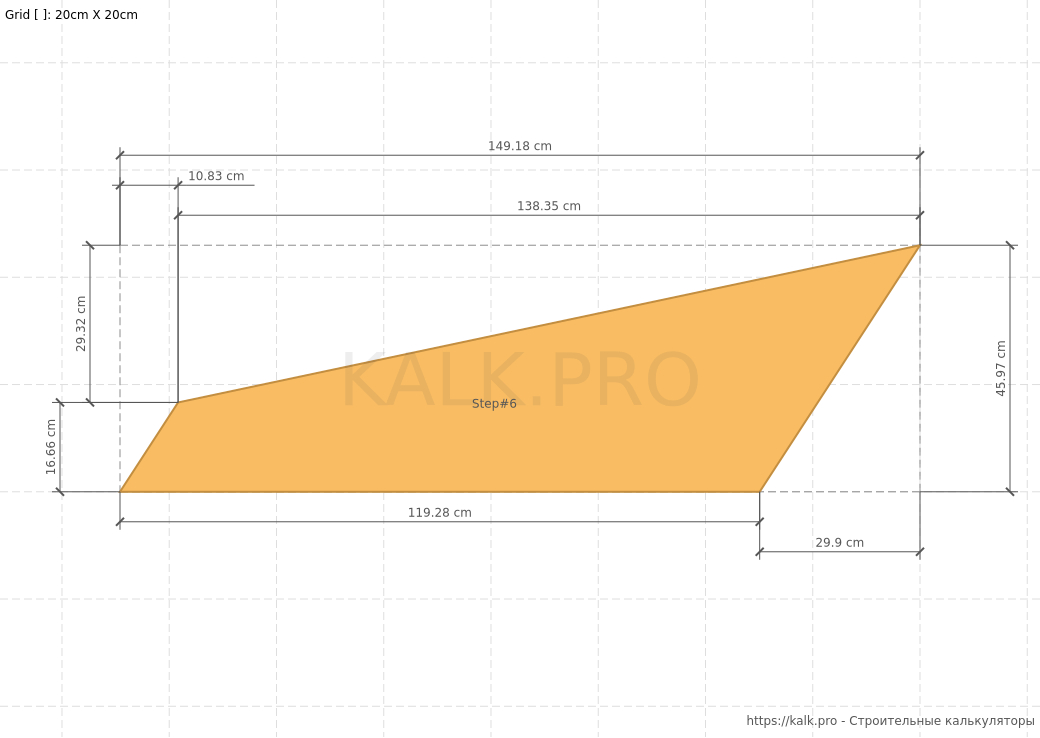

Ступень № 6
  • Длина: 149.18 см
  • Ширина: 45.97 см
  • Толщина: 4 см
  • Объем: 0.027 м³

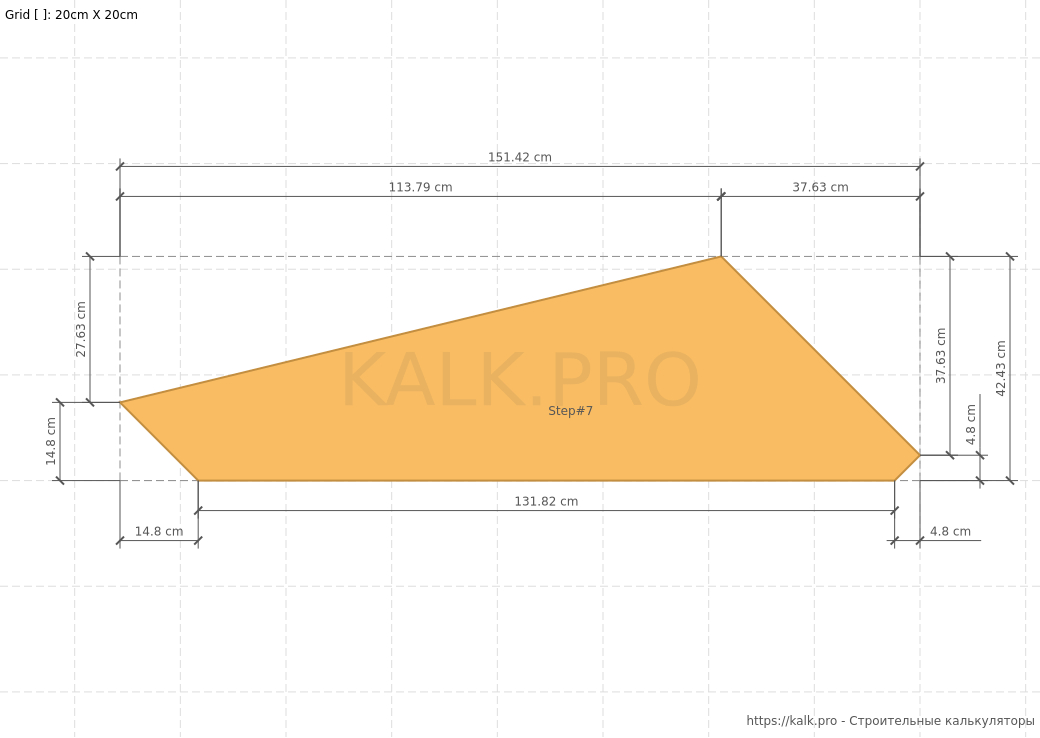

Ступень № 7
  • Длина: 151.42 см
  • Ширина: 42.43 см
  • Толщина: 4 см
  • Объем: 0.026 м³
Ступень № 8
  • Длина: 123.75 см
  • Ширина: 41.84 см
  • Толщина: 4 см
  • Объем: 0.021 м³
Ступень № 9
  • Длина: 107.29 см
  • Ширина: 39.07 см
  • Толщина: 4 см
  • Объем: 0.017 м³

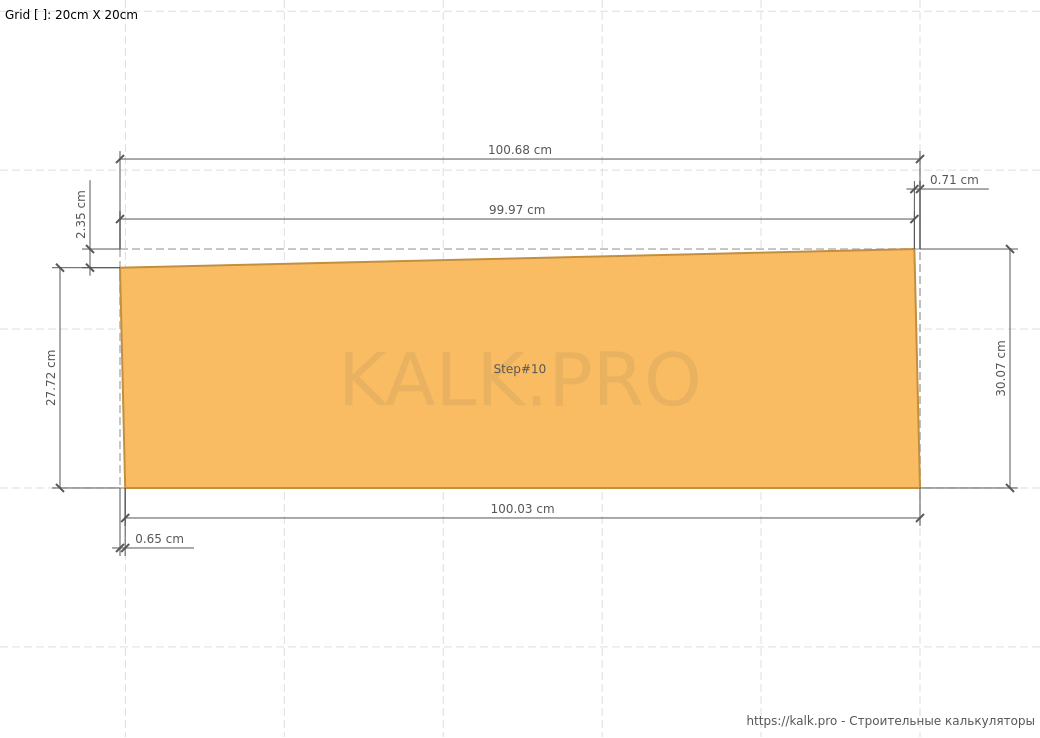

Ступень № 10
  • Длина: 100.68 см
  • Ширина: 30.07 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 11
  • Длина: 100 см
  • Ширина: 28.91 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 12
  • Длина: 100 см
  • Ширина: 28.91 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 13
  • Длина: 100 см
  • Ширина: 28.9 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 14
  • Длина: 100 см
  • Ширина: 28.91 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 15
  • Длина: 100 см
  • Ширина: 28.9 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 16
  • Длина: 100 см
  • Ширина: 28.91 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 17
  • Длина: 100 см
  • Ширина: 28.9 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Ступень № 18
  • Длина: 100 см
  • Ширина: 28.91 см
  • Толщина: 4 см
  • Объем: 0.012 м³
Подступенок № 1
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 2
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 3
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 4
  • Длина: 100.59 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 5
  • Длина: 105.22 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 6
  • Длина: 120.45 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.003 м³
Подступенок № 7
  • Длина: 141.42 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.003 м³
Подступенок № 8
  • Длина: 118.2 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.003 м³
Подступенок № 9
  • Длина: 103.45 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 10
  • Длина: 100.07 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 11
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 12
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 13
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 14
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 15
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 16
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 17
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Подступенок № 18
  • Длина: 100 см
  • Ширина: 11.79 см
  • Толщина: 1.8 см
  • Объем: 0.002 м³
Указанные «Размеры»
Отображение
  • Единицы измерения: см
  • Цвет чертежа: цветной
Вариант лестницы
  • Правозаходная:  selected
Горизонтальные размеры проема
  • Длина вдоль нижего марша: 200 см
  • Длина вдоль верхнего марша: 350 см
Режим построения лестницы в зависимости от сбособа расчета ширины проступи
  • Верхний и нижний марш - точно по размерам проема:  selected
Размеры лестницы
  • Высота проема от пола до пола между этажами: 300 см
  • Ширина марша лестницы: 100 см
Ступени
  • Минимальная ширина ступени в углу поворота лестницы: 10 см
  • Минимальная ширина ступени, опирающейся на косоур: 4 см
  • Желаемая высота ступени: 16 см
  • Толщина ступени: 4 см
  • Выступ ступени: 3 см
  • Выступ края ступени (слева сбоку): 3 см
  • Выступ края ступени (справа сбоку): 3 см
Подступенки
  • Толщина: 1.8 см
Косоуры
  • Толщина: 4 см
  • Минимальная ширина косоура: 15 см
  • Количетсво косоуров на один марш: 3 шт
Плита перекрытия
  • Выступ над проемом: 210 см
  • Отступ от стены: 140 см
  • Толщина перекрытия: 20 см
Стена
  • Толщина: 20 см
Выберите способ сохранения
Добавить в закладки
Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.
Поделиться
Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.
Сканировать QR-код
Получить ссылку на расчет с параметрами через сканирование QR-кода
Материалы

Как рассчитать лестницу с поворотом на 90° на монокосоуре онлайн?

  • Шаг 1. Выберите единицы измерения, DU – мм, см, м, дюймы, футы.

  • Шаг 2. Выберите тип чертежей, CL – монохромные, цветные.

  • Шаг 3. Выберите тип лестницы – левосторонняя, LF*, правосторонняя, RG**.
    * с поворотом налево
    ** с поворотом направо

  • Шаг 4. Выберите способ построения лестницы — верхний и нижний марш точно по размерам проема, EX, верхний марш автоматически и нижний марш точно по размерам проема, AB, нижний марш автоматически и верхний марш точно по размерам проема, AT.

  • Шаг 5. Введите параметры лестницы, проема – высота проема, SH*, ширина марша, SW, длина вдоль нижнего марша, LB, длина вдоль верхнего марша, LT.
    * от пола 1-го этажа до пола 2-го этажа
    * высота проема = высота лестницы (если верхняя ступень не ниже уровня 2-го этажа)

  • Шаг 6. Подберите параметры ступеней – высота ступеней, DH, толщина ступеней, SC, выступ края ступеней спереди, SF*, выступ края ступеней сбоку, SO*.
    * выступ края ступени = свес ступени

  • Шаг 6.1. Введите параметры поворотных ступеней* — минимальная ширина ступени с опорой на столб, MW, минимальная ширина ступени с опорой на косоур, MF.

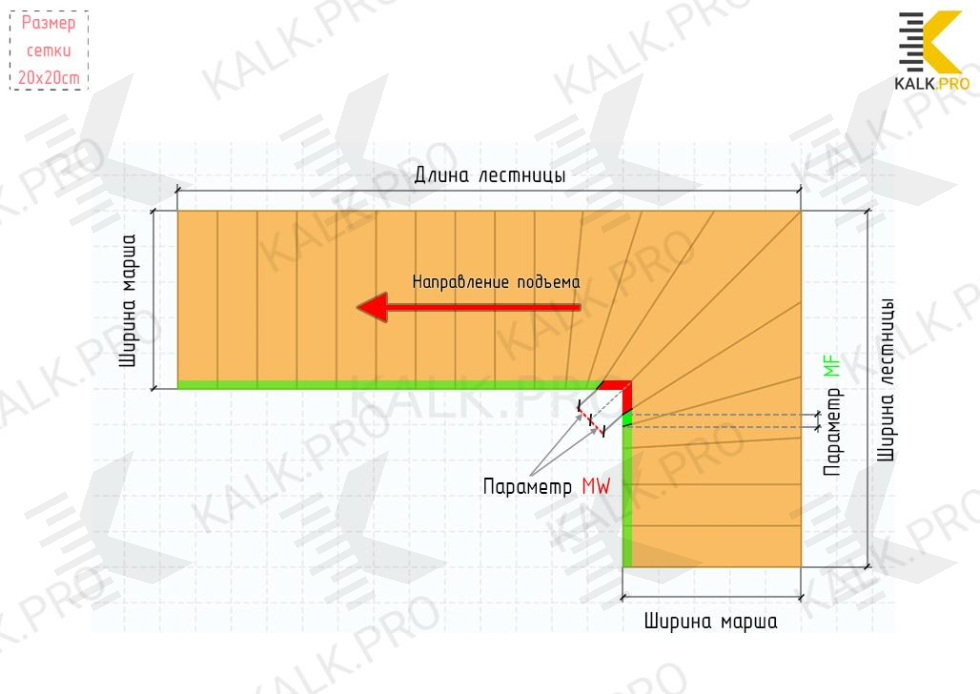

    * более подробно на изображении ниже

MW – минимально возможное расстояние между крайними точками выступов угловых ступеней (или ступени) по прямой, MF – минимальная длина опорной поверхности любой другой ступени(ей). На чертеже (вид сверху) отмечены красным – угловые ступени, зеленым – все остальные ступени, а также обозначены параметры MW и MF конкретно для этой конструкции лестницы. Рекомендуем выдерживать величину MW не менее 100 мм, а MF не менее 40 мм.

  • Шаг 6.2. Выберите установить верхнюю ступень ниже уровня 2-ого этажа или оставить на уровне пола 2-го этажа, SP.

  • Шаг 7. Выберите установить подступенки или нет, H.

  • Шаг 7.1. Введите параметры подступенов — толщина подступенков, HT

  • Шаг 8. Введите параметры косоуров – толщина косоура, T, минимальная ширина косоура, WI, количество косоуров*, QT.
    * лестница стандартная — 2 шт
    * лестница сложная — 3-5 шт
    * лестница на монокосоуре — 1 шт (по умолчанию)

  • Шаг 9. Введите параметры перекрытия* – толщина перекрытия, ST, выступ над проемом, SX**, отступ от стены, WX.
    * требуется только для визуализации
    ** влияет на минимальную высоту прохода (отображается на 3D)

  • Шаг 10. Введите параметры стен* — толщина стены, WT.
    * требуется только для визуализации

  • Шаг 11. Внимательно проверьте все значения и выполните расчет лестницы на 90° на монокосоуре, нажав на кнопку «Рассчитать» в онлайн-калькуляторе.



Смежные нормативные документы

  • СП 64.13330.2017 «Деревянные конструкции»
  • СП 118.13330.2022 «Общественные здания и сооружения»
  • СП 20.13330.2016 «Нагрузки и воздействия»
  • СП 112.13330.2011 «Пожарная безопасность зданий и сооружений»



Если вы хотите получить больше информации по проектированию, перейдите на основную страницу раздела «Расчет лестницы».



Чертежи лестницы на 90° на центральном косоуре

Чертеж лестницы на монокосоуре с поворотом на 90 градусов

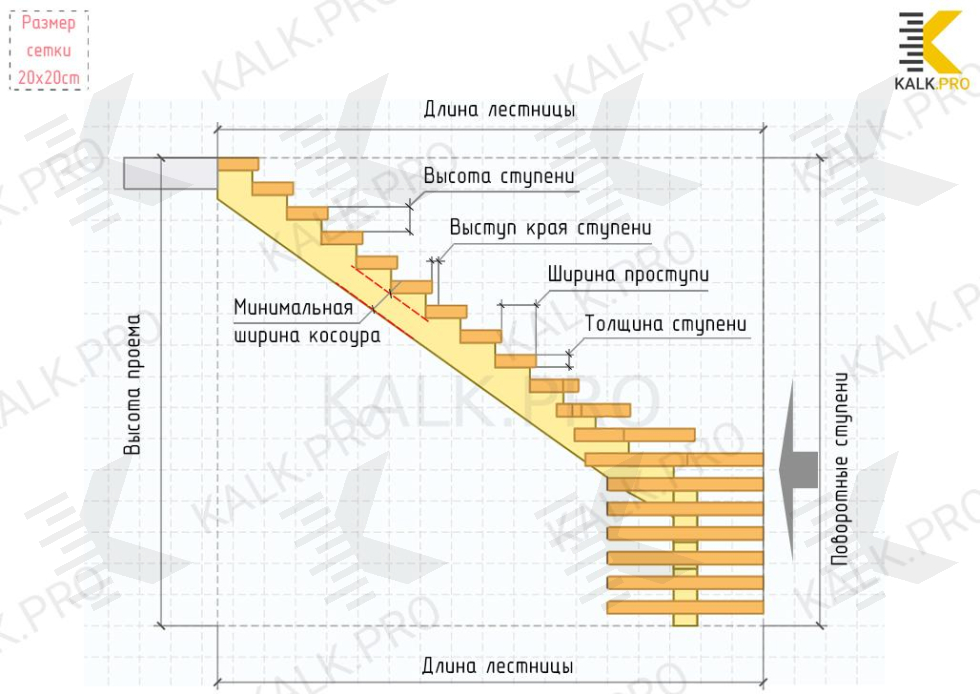

Чертеж лестницы на монокосоуре с поворотом на 90 градусов
Чертеж монокосоура лестницы на 90°
Оставьте свою оценку:
(оценка: 5, голосов: 1502)
Комментарии
Выберите подписку для получения дополнительных возможностей Kalk.Pro
Любая активная подписка не отключает рекламу на сайте
  • Умелец
    690 руб на 30 дней
    • Доступ к скрытым чертежам
    • Безлимитные сохранения расчетов
    • 3D-линейка (измерения)
    К оплате: 690 руб
    Профи
    890 руб на 30 дней
    • Доступ к скрытым чертежам
    • Безлимитные сохранения расчетов
    • 3D-линейка (измерения)
    • Векторные чертежи SVG
    • Свой логотип на чертежах
    К оплате: 890 руб
  • Умелец на один год
    483 руб / месяц
    • Доступ к скрытым чертежам
    • Безлимитные сохранения расчетов
    • 3D-линейка (измерения)
    К оплате: 5796 руб
    Профи на один год
    623 руб / месяц
    • Доступ к скрытым чертежам
    • Безлимитные сохранения расчетов
    • 3D-линейка (измерения)
    • Векторные чертежи SVG
    • Свой логотип на чертежах
    К оплате: 7476 руб
Более 10 000 пользователей уже воспользовались расширенным доступом для успешного создания своего проекта. Подробные чертежи и смета проекта экономят до 70% времени на подготовку элементов конструкции, а также предотвращают лишний расход материалов.
Подробнее с подписками можно ознакомиться здесь.
Калькулятор
0
Техподдержка
Сканировать QR-код
Предварительный расчет

Выбор типа лестницы

stairs_type
1) Прямая

Подступенки

risers

Ограждения

balusters
"0" - Квадрат

Выбор пригласительных ступеней

start_stepsstart_stepsstart_stepsstart_steps
Нет

Комплектация поставки

Сосна
Готов под покраску
Соберу сам

Контакты для получения расчета

Если вы НЕ получили от нас расчет стоимости в течение 2х рабочих дней, пожалуйста свяжитесь с нами по электронной почте support@kalk.pro

Сообщение об ошибке
Задать вопрос
Выберите тип виджета
Калькулятор
Всё просто — установите калькулятор Kalk.Pro на Вашем сайте.
Выберите файл для загрузки
Переместите сюда файл для загрузки
Выберите файлы для загрузки
Переместите сюда файлы для загрузки
LiveInternet
Калькулятор загружается...
Обработка
