Расчет лестницы с забежными ступенями на 90 градусов — онлайн-калькулятор с чертежами и 3D

Воспользуйтесь 3D-калькулятором лестницы 90° с забежными ступенями с чертежами и размерами бесплатно — выполните расчет и получите проект забежной лестницы с поворотом на 90° онлайн.

Ошибка расчётаПожалуйста, проверьте правильность введённых данных
Калькулятор будет доступен после внесения изменений в соответствующие параметры.
Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.
Переключить интерфейс
Отображение
DU
CL
Тип лестницы
LF
RG
Способ крепления забежных ступеней к опорному столбу
LOC
INT
Размеры лестницы, проем
Y
X
Z
Считать длину лестницы вдоль
FTP
FBT
Ступени
QB
1
QT
13
SW
SF
SOL
SOR
SP
Подступенки
H
HT
AS
FP
Косоуры
T
WI
Косоуры забежных ступеней
IT
IW
Балки жесткости
JT
JW
Опорные столбы
SB
Перекрытие
SX
WX
ST
Ограждение (балюстрада)
RH
BA
RT
RW
Стены
WT

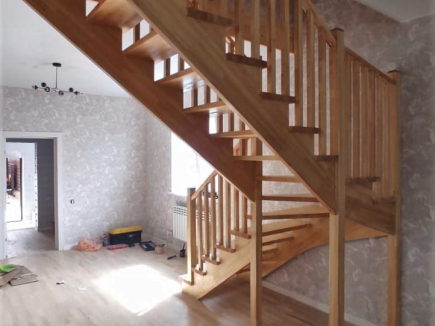

Лестница от Kalk.Pro для самостоятельной сборки  103 716 руб.
Комплект из сосны: опоры, ступени, перила, балясины, крепления, инструкция.
Размеры по проему из расчета. Изготовление 14 дней. Доставка по РФ. Гарантия.
Узнать подробнее
Переключить интерфейс
Выберите проекцию:
Лестница от Kalk.Pro для самостоятельной сборки  103 716 руб.
Комплект из сосны: опоры, ступени, перила, балясины, крепления, инструкция.
Размеры по проему из расчета. Изготовление 14 дней. Доставка по РФ. Гарантия.
Узнать подробнее
Переключить интерфейс
Расстояние: 0
Лестница от Kalk.Pro для самостоятельной сборки  103 716 руб.
Комплект из сосны: опоры, ступени, перила, балясины, крепления, инструкция.
Размеры по проему из расчета. Изготовление 14 дней. Доставка по РФ. Гарантия.
Узнать подробнее
Результаты расчета
Размеры лестницы, проем
  • Угол наклона: 31.61 °
  • Формула удобства (h + s): 43.74 см
  • Формула Блонделя (2h + s): 60.41 см
  • Высота ступени: 16.67 см
  • Ширина ступени: 31.88 см
  • Ширина проступи: 27.08 см
  • Количество ступеней: 17 шт
  • Ширина марша лестницы: 100 см
  • Минимальная ширина косоура: 15.81 см
Косоур забежных ступеней №1
  • Минимальная ширина косоура: 29.33 см
Косоур забежных ступеней №2
  • Минимальная ширина косоура: 22.1 см
Материалы конструкции

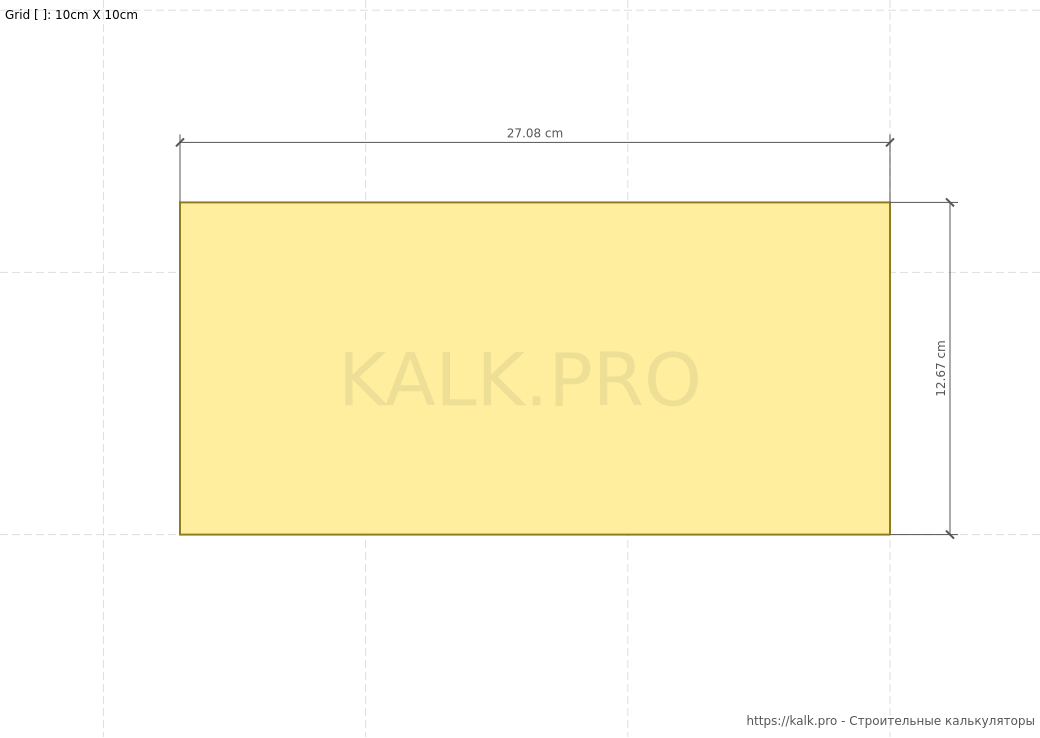

Нижние косоуры
  • Ширина: 12.67 см
  • Длина: 27.08 см
  • Толщина: 4 см
  • Количество: 2 шт
  • Объем: 0.003 м³

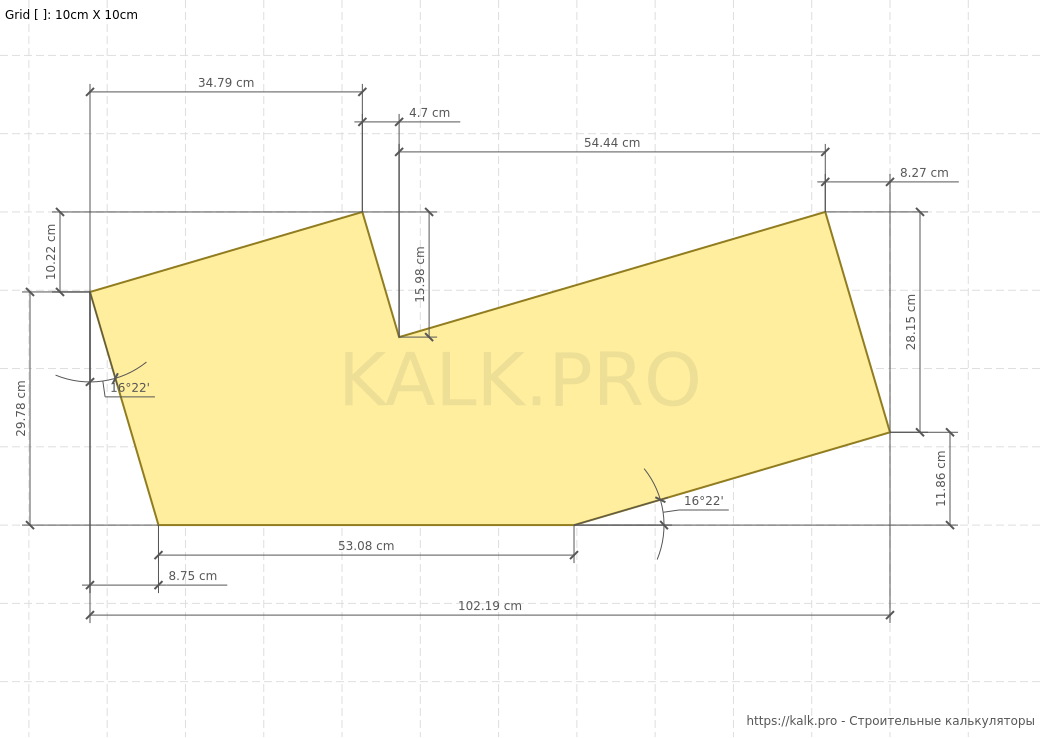

Косоур забежных ступеней №1
  • Ширина: 40 см
  • Длина: 102.19 см
  • Толщина: 4 см
  • Количество: 1 шт
  • Объем: 0.016 м³

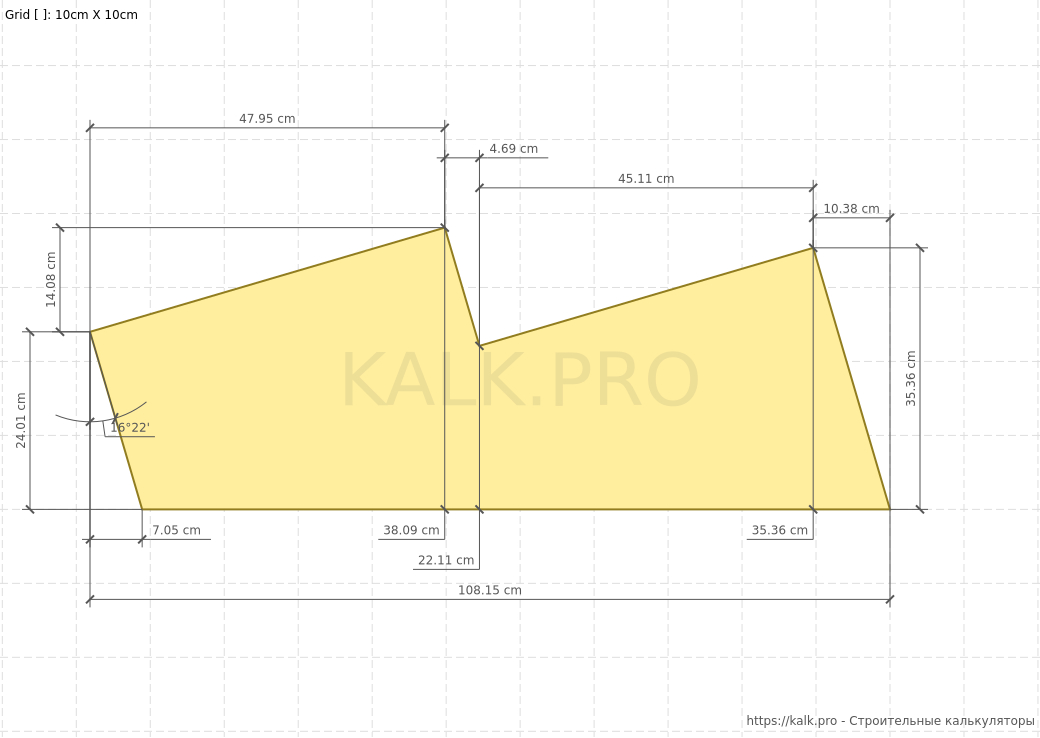

Верхний косоур забежных ступеней №1
  • Ширина: 38.09 см
  • Длина: 108.15 см
  • Толщина: 4 см
  • Количество: 1 шт
  • Объем: 0.016 м³

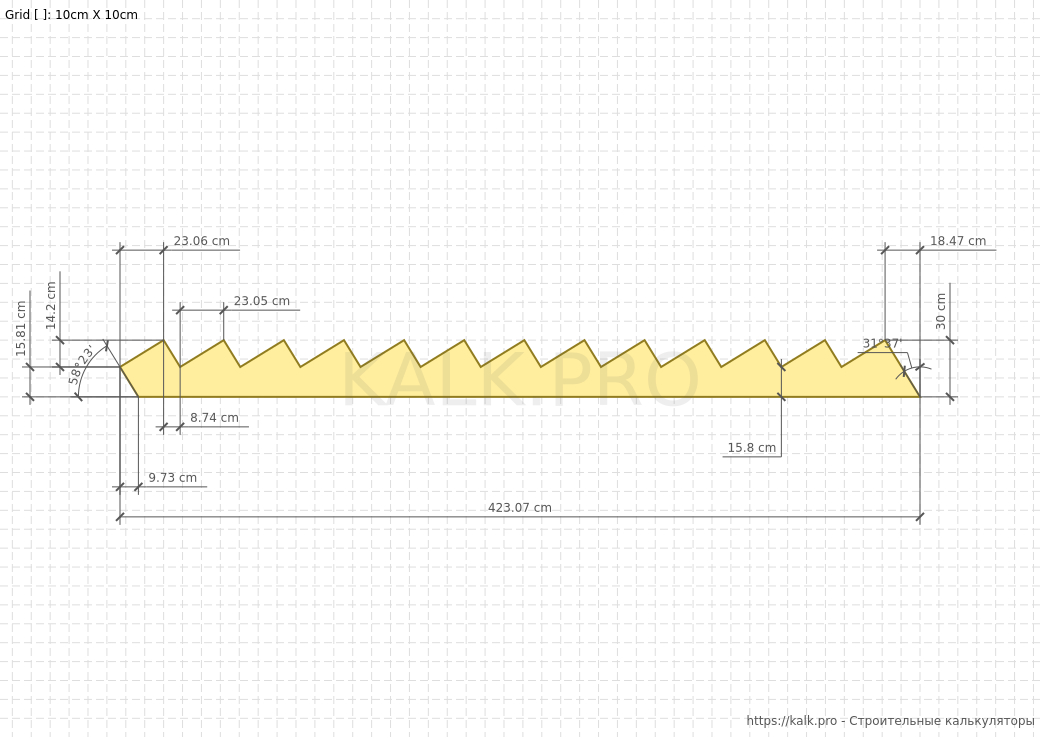

Верхние косоуры
  • Ширина: 30 см
  • Длина: 423.07 см
  • Толщина: 4 см
  • Количество: 2 шт
  • Объем: 0.102 м³

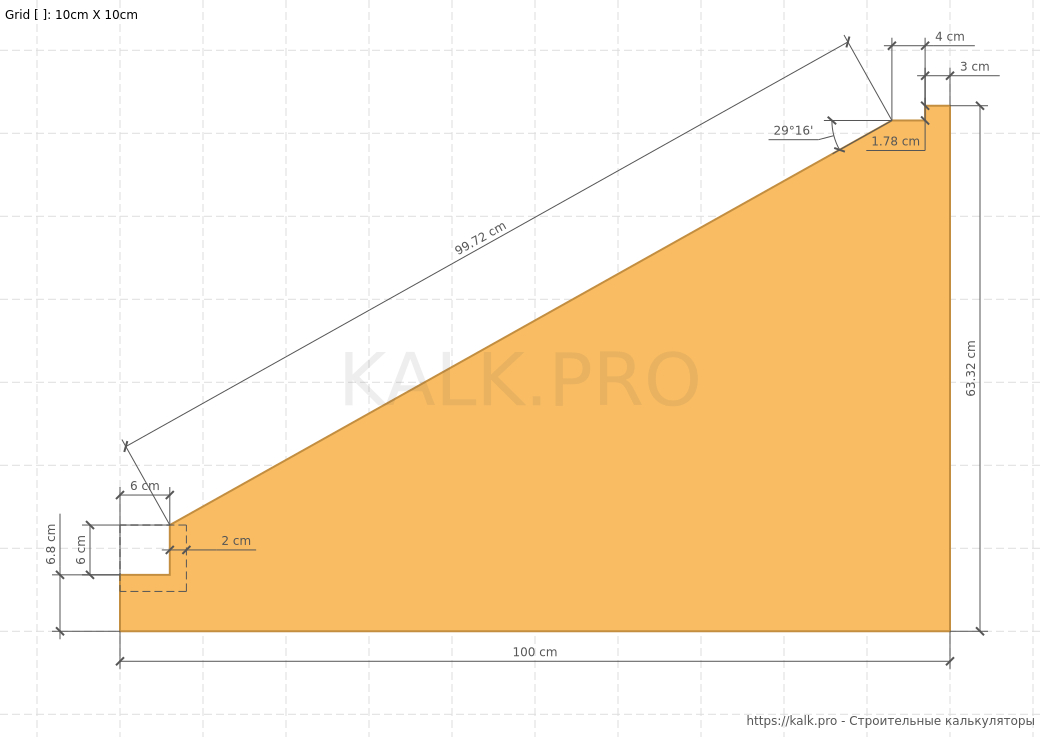

Забежная ступень №1
  • Ширина: 63.32 см
  • Длина: 100 см
  • Толщина: 4 см
  • Количество: 1 шт
  • Объем: 0.025 м³

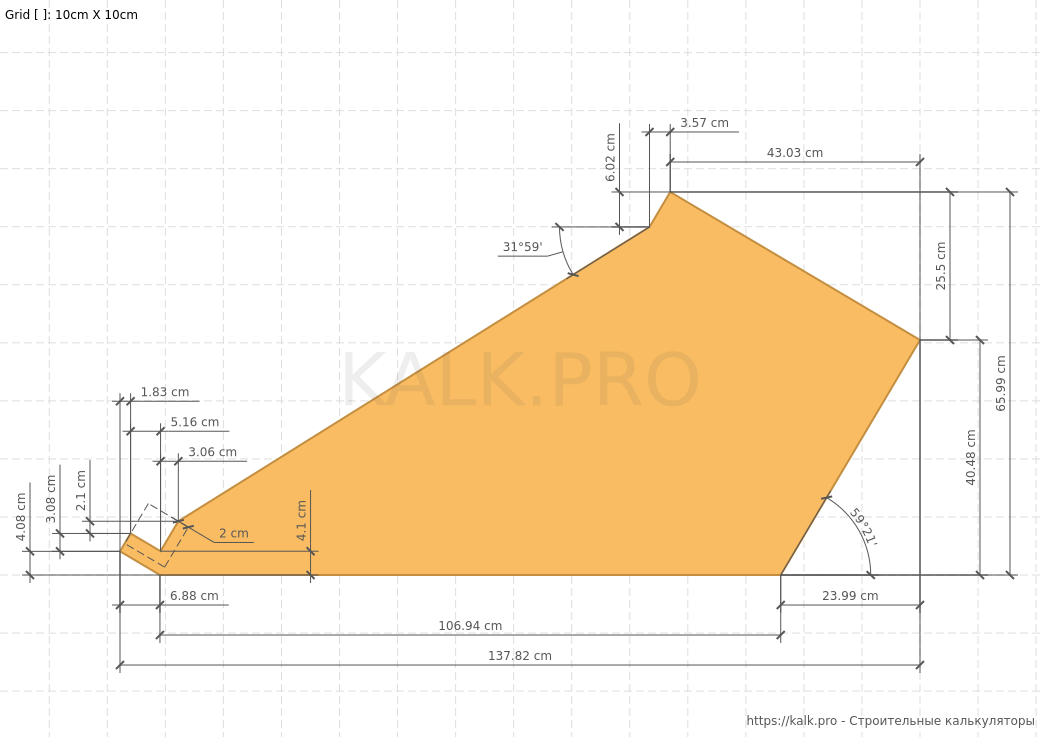

Забежная ступень №2
  • Ширина: 65.98 см
  • Длина: 137.82 см
  • Толщина: 4 см
  • Количество: 1 шт
  • Объем: 0.036 м³
Забежная ступень №3
  • Ширина: 53.57 см
  • Длина: 117.1 см
  • Толщина: 4 см
  • Количество: 1 шт
  • Объем: 0.025 м³
Прямые ступени
  • Ширина: 31.88 см
  • Длина: 100 см
  • Толщина: 4 см
  • Количество: 14 шт
  • Объем: 0.179 м³

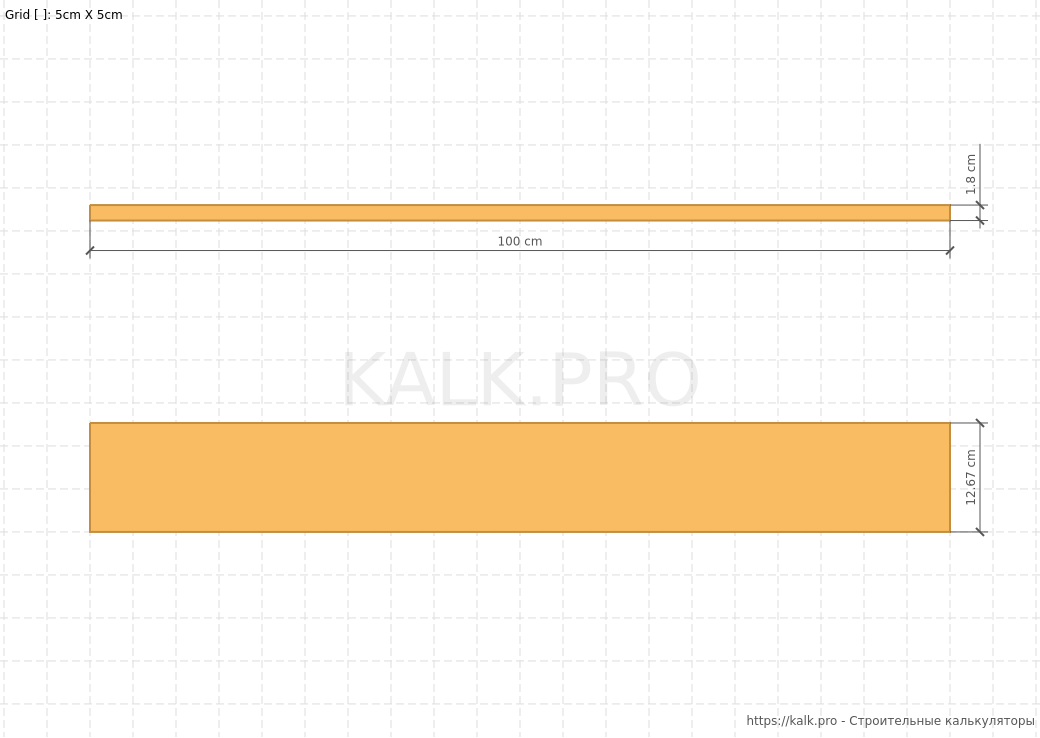

Подступенки (прямые ступени)
  • Ширина: 12.67 см
  • Длина: 100 см
  • Толщина: 1.8 см
  • Количество: 14 шт
  • Объем: 0.032 м³
Подступенок (забежная ступень №1)
  • Ширина: 12.67 см
  • Длина: 100 см
  • Толщина: 1.8 см
  • Количество: 1 шт
  • Объем: 0.002 м³

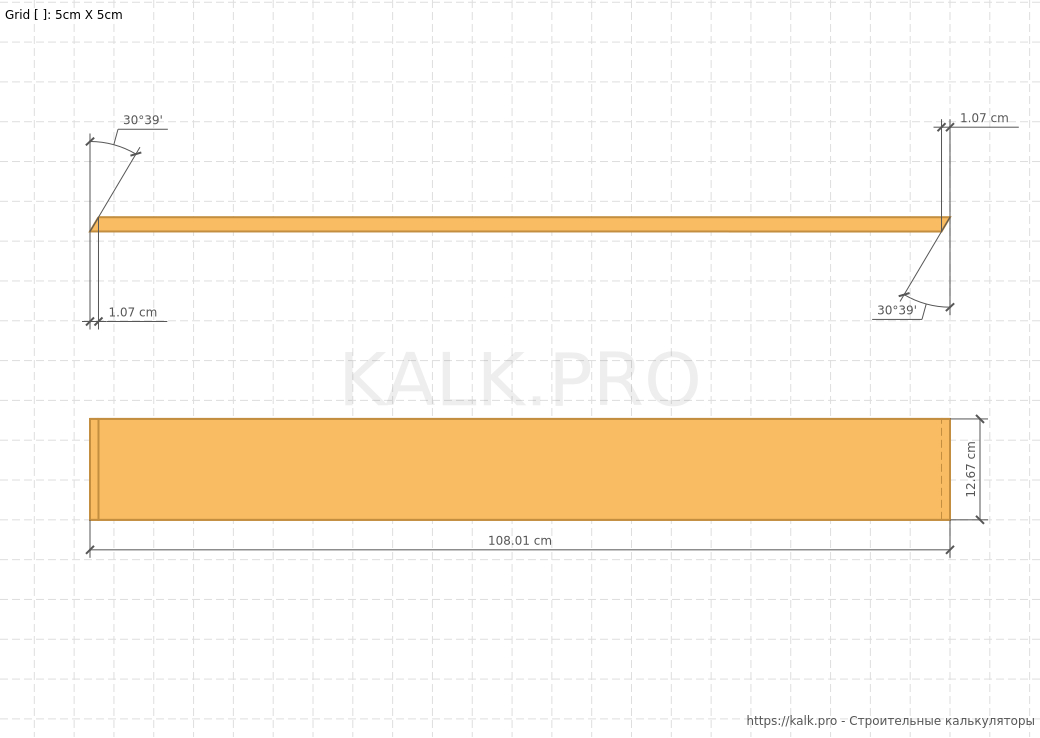

Подступенок (забежная ступень №2)
  • Ширина: 12.67 см
  • Длина: 108.01 см
  • Толщина: 1.8 см
  • Количество: 1 шт
  • Объем: 0.002 м³

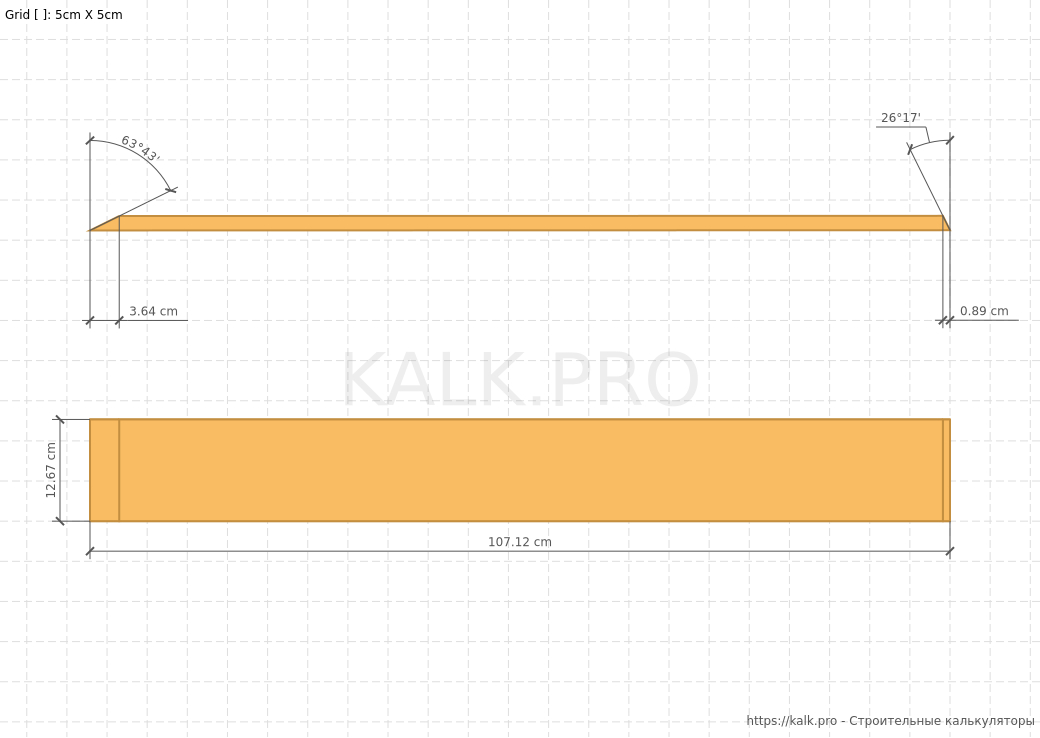

Подступенок (забежная ступень №3)
  • Ширина: 12.67 см
  • Длина: 107.13 см
  • Толщина: 1.83 см
  • Количество: 1 шт
  • Объем: 0.002 м³
Ограждение (балюстрада)
  • Ширина поручня: 8 см
  • Толщина поручня: 4 см
  • Длина ограждения: 469.96 см
  • Объем: 0.015 м³
Балясины
  • Сторона сечения: 5 см
  • Длина: 86.84 см
  • Количество: 15 шт
  • Объем: 0.033 м³
Нижняя поворотная балясина
  • Сторона сечения: 8 см
  • Длина: 106.67 см
  • Количество: 1 шт
  • Объем: 0.007 м³

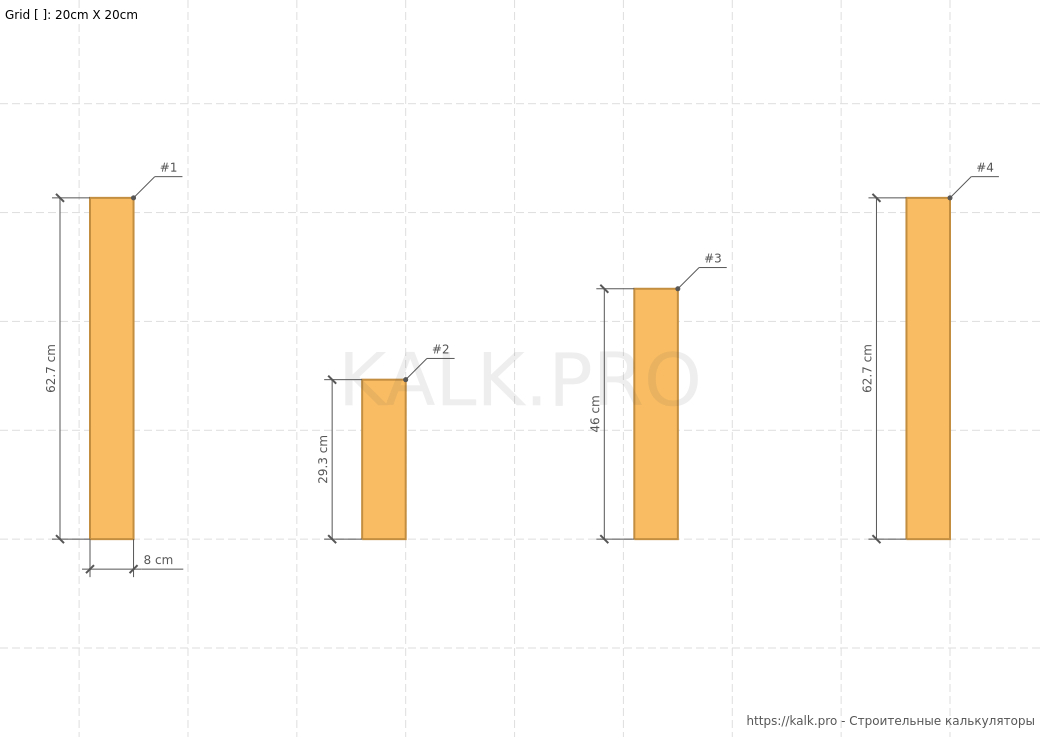

Опорные столбы
  • Сторона сечения: 8 см
  • Длина: 200.67 см
  • Объем: 0.013 м³

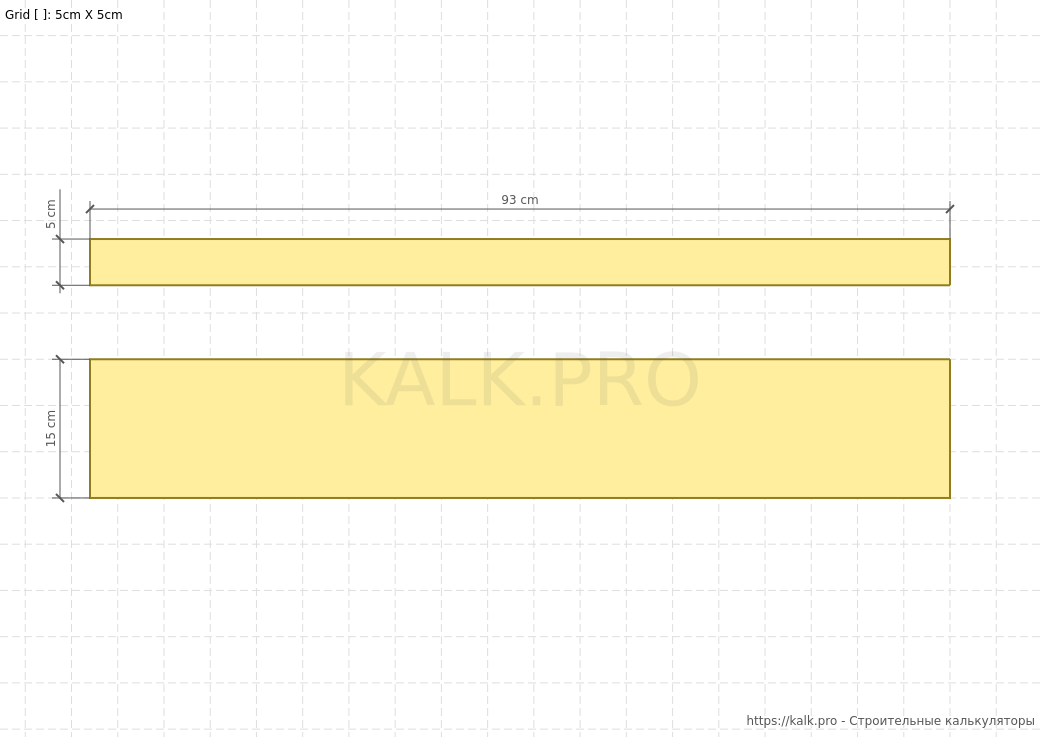

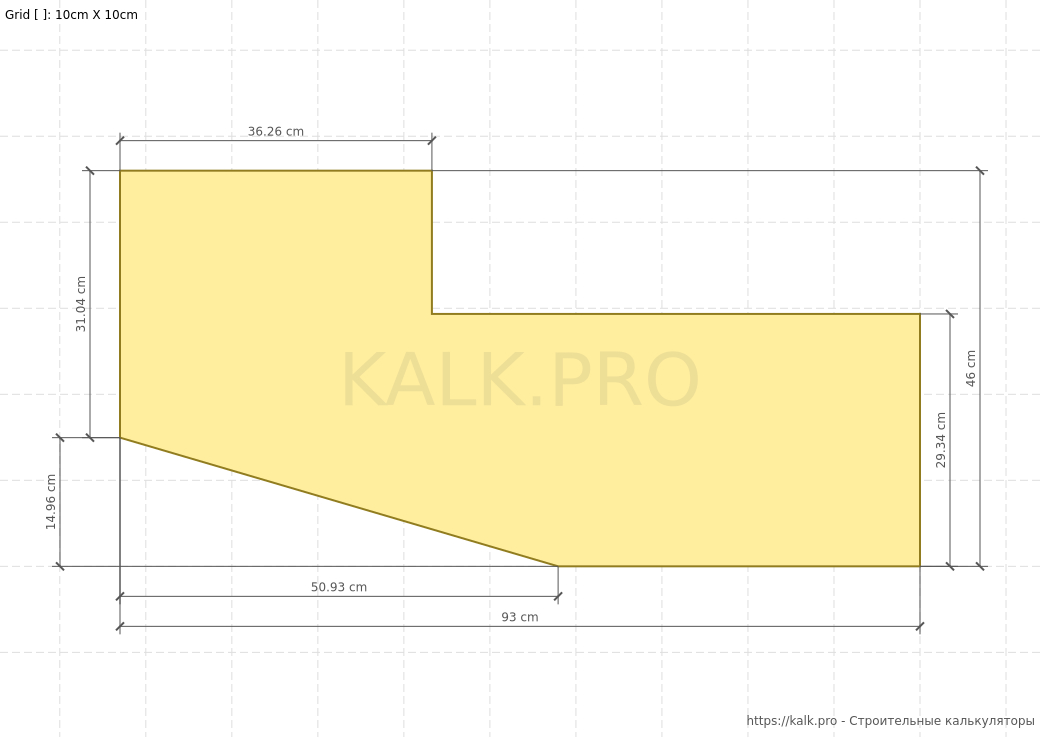

Балки жесткости
  • Ширина: 15 см
  • Длина: 93 см
  • Толщина: 5 см
  • Количество: 2 шт
  • Объем: 0.014 м³
  • Ширина 1-ой балки: 15 см
  • Ширина 2-ой балки: 15 см
Указанные «Размеры»
Отображение
  • Единицы измерения: см
  • Цвет чертежа: цветной
Тип лестницы
  • С поворотом налево:  selected
Способ крепления забежных ступеней к опорному столбу
  • Соединение Шип-Паз:  selected
Размеры лестницы, проем
  • Высота проема от пола до пола: 300 см
  • Длина проема: 452 см
  • Ширина лестницы: 100 см
Считать длину лестницы вдоль
  • Верхнего марша:  selected
Ступени
  • Количество (нижний марш): 1 шт
  • Количество (забежные ступени): 3 шт
  • Количество (верхний марш): 13 шт
  • Общее количество: 17 шт
Подступенки
  • Толщина: 1.8 см
  • Облицовка торца перекрытия (закончить подступенком): 0 см
Косоуры
  • Толщина: 4 см
  • Ширина: 30 см
Косоуры забежных ступеней
  • Толщина: 4 см
  • Ширина: 40 см
Балки жесткости
  • Толщина: 5 см
  • Ширина: 15 см
Опорные столбы
  • Сторона сечения: 8 см
Перекрытие
  • Выступ над проемом: 200 см
  • Отступ от стены: 140 см
  • Толщина: 20 см
Ограждение (балюстрада)
  • Высота ограждения: 90 см
  • Сторона сечения балясины: 5 см
  • Толщина поручня: 4 см
  • Ширина поручня: 8 см
Стены
  • Толщина: 20 см
Выберите способ сохранения
Добавить в закладки
Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.
Поделиться
Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.
Отзывы о калькуляторе
Материалы

Как рассчитать лестницу с поворотом на 90° с забежными ступенями онлайн?

  • Шаг 1. Выберите единицы измерения, DU – мм, см, м, дюймы, футы.

  • Шаг 2. Выберите тип чертежей, CL – монохромные, цветные.

  • Шаг 3. Выберите тип лестницы – левосторонняя, LF*, правосторонняя, RG**.
    * с поворотом налево
    ** с поворотом направо

  • Шаг 4. Выберите как считать длину лестницы — по верхнему маршу, FTP, по нижнему маршу, FBT.

  • Шаг 5. Введите параметры лестницы, проема – высота проема, Y*, длина лестницы, X, ширина марша, Z.
    * от пола 1-го этажа до пола 2-го этажа
    * высота проема = высота лестницы (если верхняя ступень не ниже уровня 2-го этажа)

  • Шаг 6. Выберите способ крепления поворотных ступеней — соединение Шип-Паз, LOC, соединение в разрез опорного столба, INT.

  • Шаг 7. Подберите параметры ступеней – количество ступеней верхнего марша, QT, количество ступеней нижнего марша, QB, толщина ступеней, SW, выступ края ступеней, SF*.
    * выступ края ступени = свес ступени

  • Шаг 7.1. Выберите установить верхнюю ступень ниже уровня 2-ого этажа или оставить на уровне пола 2-го этажа, SP.

  • Шаг 8. Выберите установить подступенки или нет, H.

  • Шаг 8.1. Введите параметры подступенов — толщина подступенков, HT.

  • Шаг 8.2. Выберите установить подступенки за ступенью или нет, AS.
    * если активно, ширина ступени уменьшается на толщину подступенка

  • Шаг 9. Введите параметры косоуров прямого марша – толщина косоура, T, ширина косоура, WI.

  • Шаг 10. Введите параметры косоуров поворотного узла – толщина косоура, IT, ширина косоура, IW.

  • Шаг 11. Введите параметры балок жесткости поворотного узла — толщина, JT, ширина JW.

  • Шаг 12. Введите параметры опорных столбов — ширина сечения, SB.

  • Шаг 13. Введите параметры ограждения – сечение балясины, BA, высота ограждения, RH*, толщина поручня, RT, ширина поручня, RW.
    * высота ограждения = высота балясины + толщина поручня

  • Шаг 14. Введите параметры перекрытия* – толщина перекрытия, ST, выступ над проемом, SX**, отступ от стены, WX.
    * требуется только для визуализации
    ** влияет на минимальную высоту прохода (отображается на чертежах и 3D)

  • Шаг 15. Введите параметры стен* — толщина стены, WT.
    * требуется только для визуализации

  • Шаг 16. Внимательно проверьте все значения и выполните расчет Г-образной лестницы на 90° с поворотными ступенями, нажав на кнопку «Рассчитать» в онлайн-калькуляторе.



Смежные нормативные документы

  • СП 64.13330.2017 «Деревянные конструкции»
  • СП 118.13330.2022 «Общественные здания и сооружения»
  • СП 20.13330.2016 «Нагрузки и воздействия»
  • СП 112.13330.2011 «Пожарная безопасность зданий и сооружений»



Если вы хотите получить больше информации по проектированию, перейдите на основную страницу раздела «Расчет лестницы».



Чертежи Г-образной лестницы на 90° с поворотными ступенями

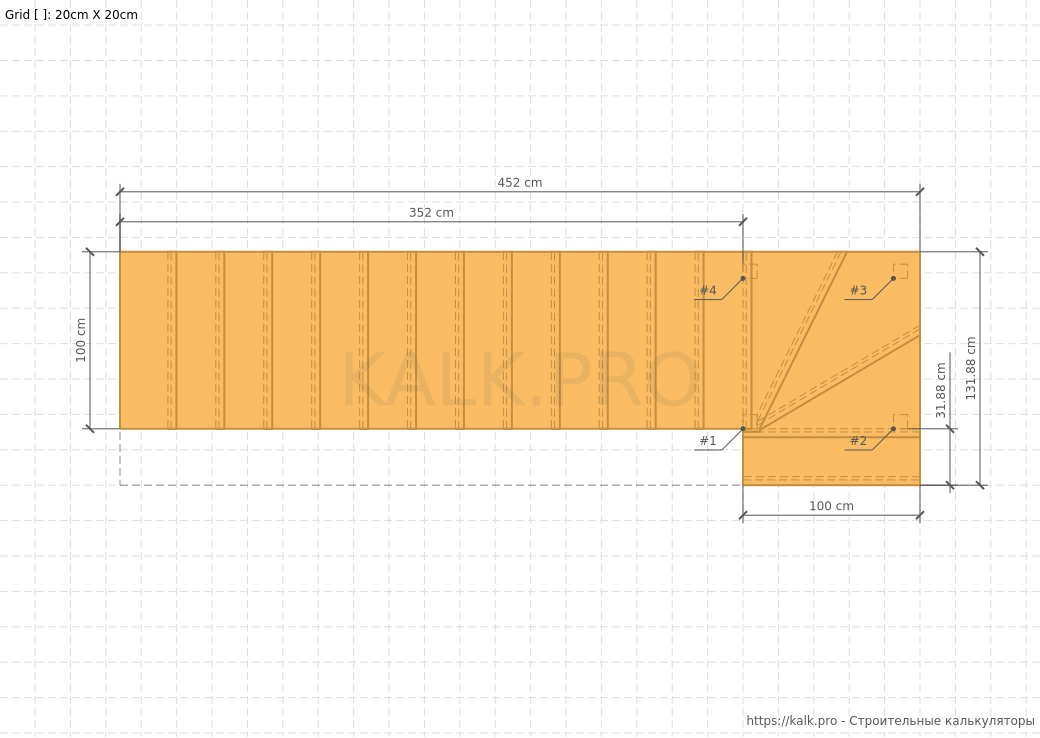

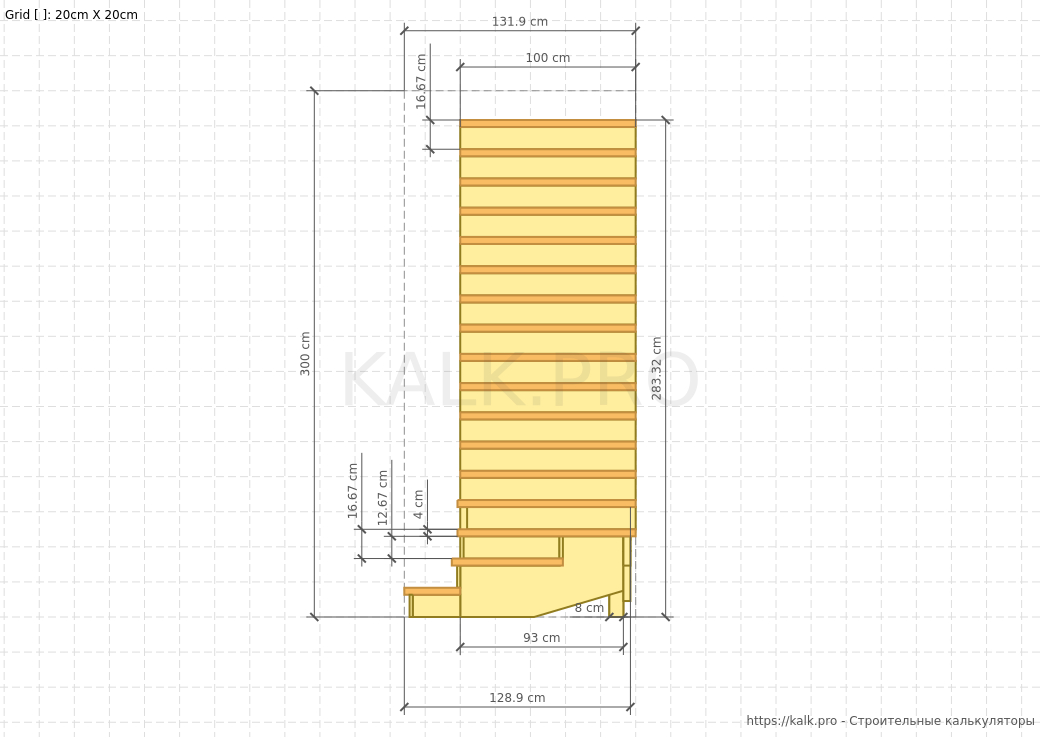

Чертеж лестницы с поворотом на 90 градусов с забежными ступенями

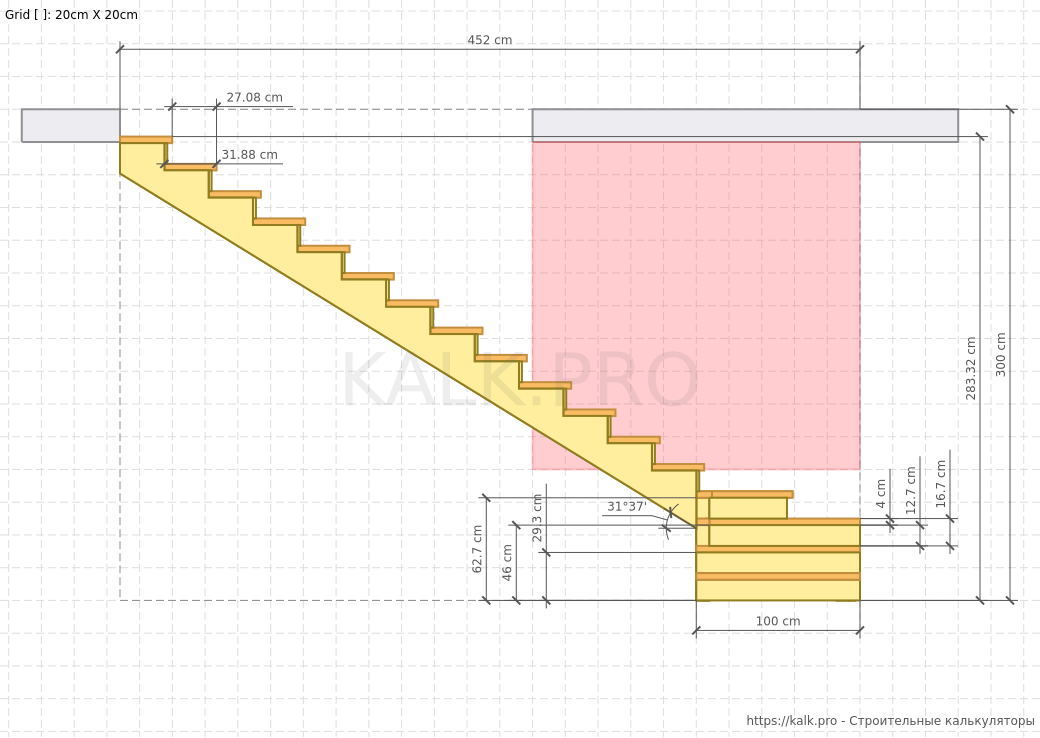

Чертеж лестницы с поворотом на 90 градусов с забежными ступенями
Чертеж косоура лестницы на 90° с забежными ступенями

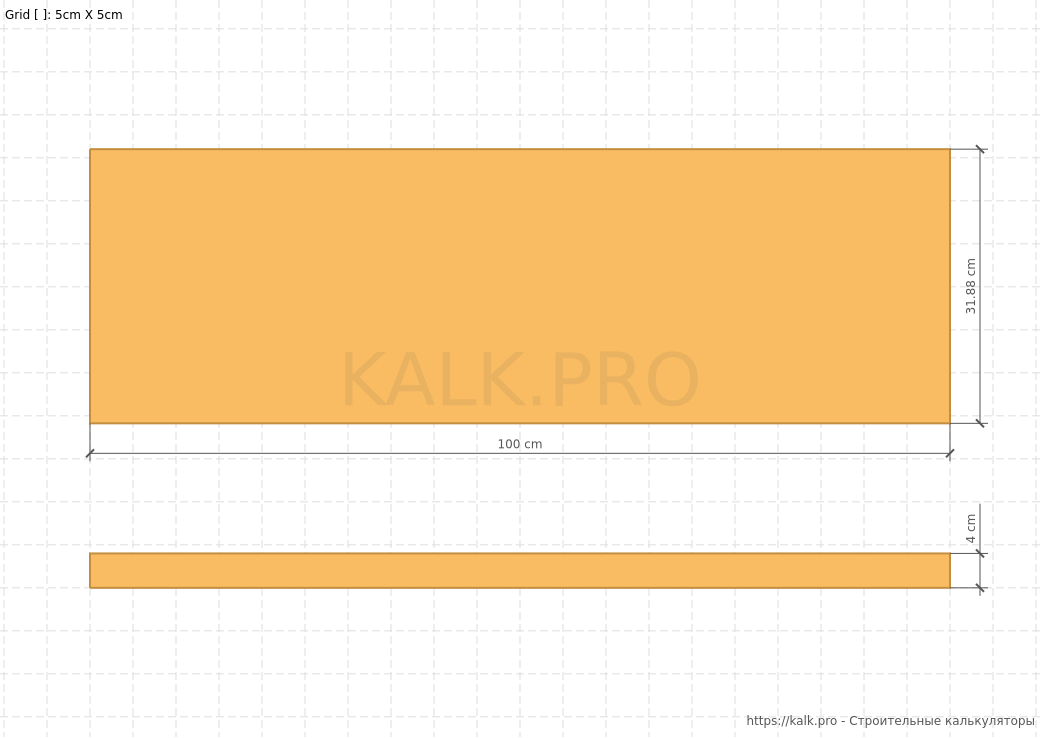

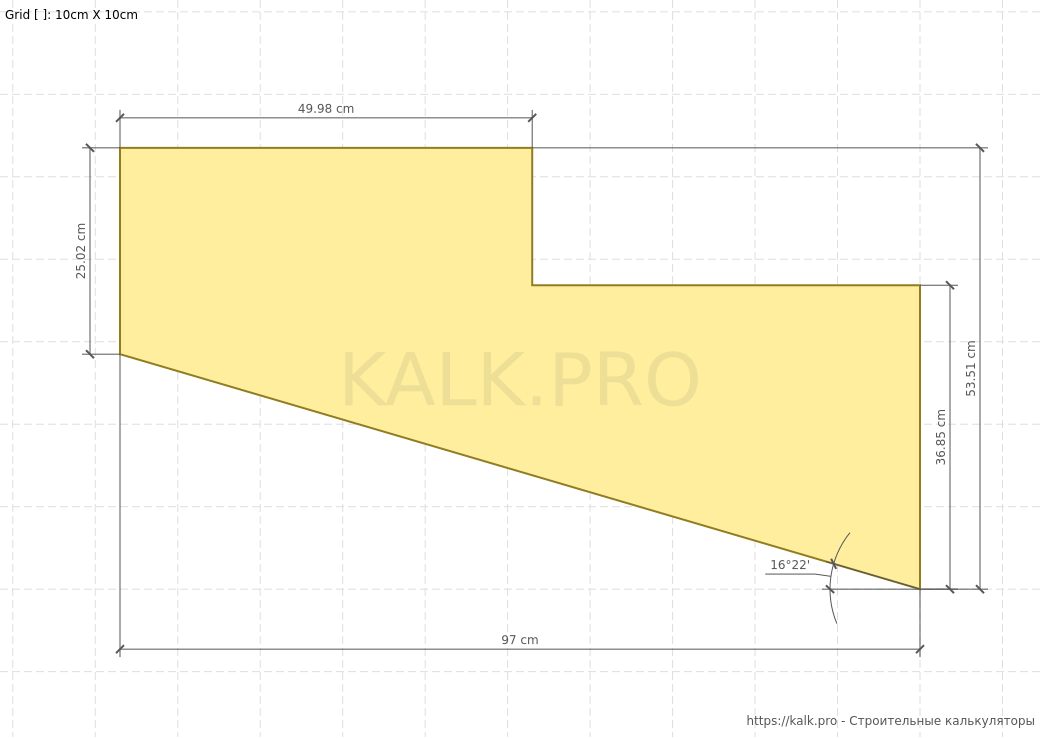

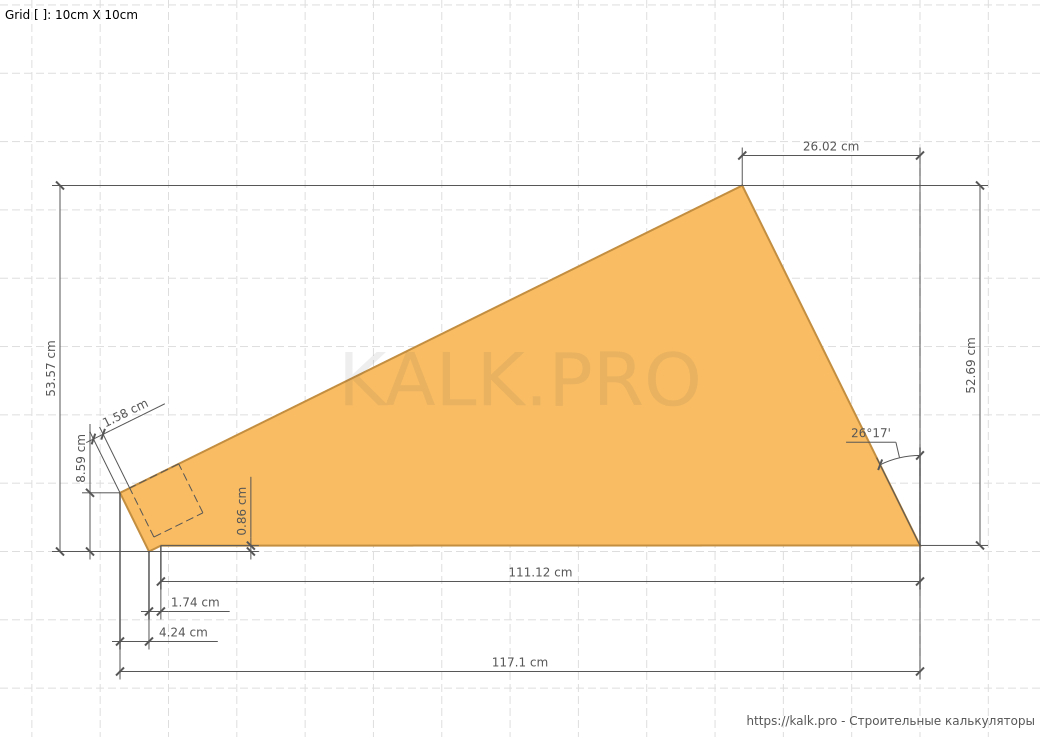

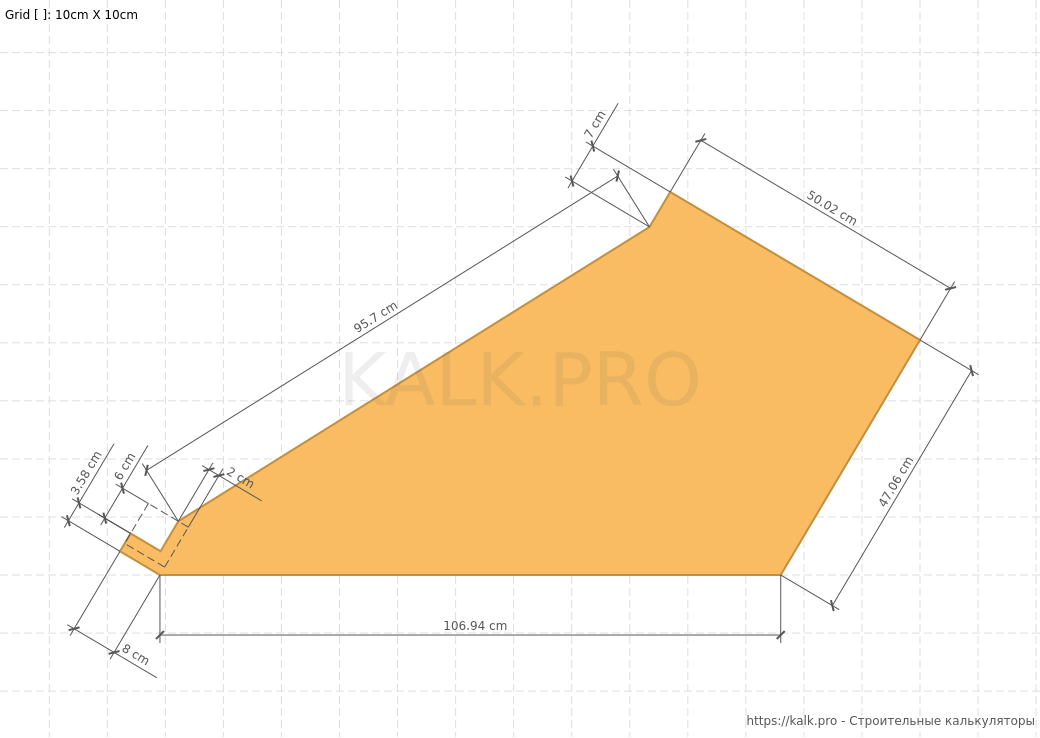

Чертеж ступеней лестницы на 90° с забежными ступенями
