Расчет спиралевидной лестницы (спиралью) — онлайн-калькулятор с чертежами и 3D

Воспользуйтесь 3D-калькулятором спиральной лестницы с чертежами и размерами бесплатно — выполните расчет и получите проект винтовой лестницы без центрального столба онлайн.

← Калькулятор лестницы
Ошибка расчётаПожалуйста, проверьте правильность введённых данных
Калькулятор будет доступен после внесения изменений в соответствующие параметры.
Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.
Переключить интерфейс
Отображение
DU
CL
Тип лестницы
LF
RG
Размеры лестницы, проем
Y
D
ID
RA
Ступени
Q
18
Переключить интерфейс
Выберите проекцию:

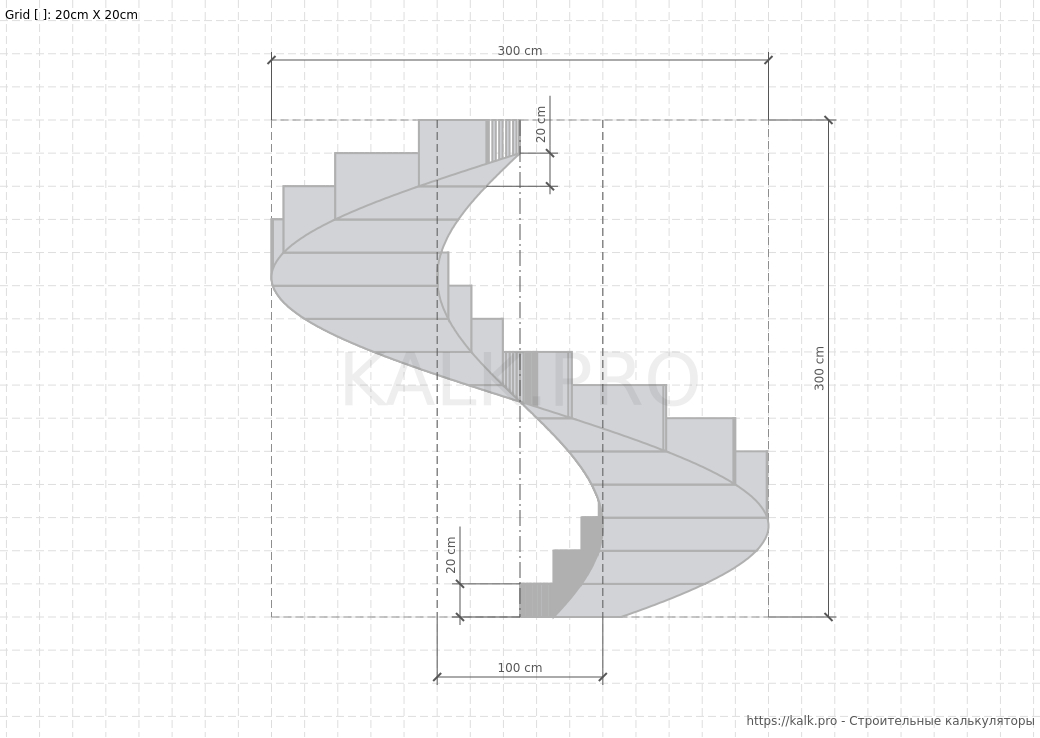

  • Чертеж лестницы (вид спереди)Чертеж лестницы (вид спереди)

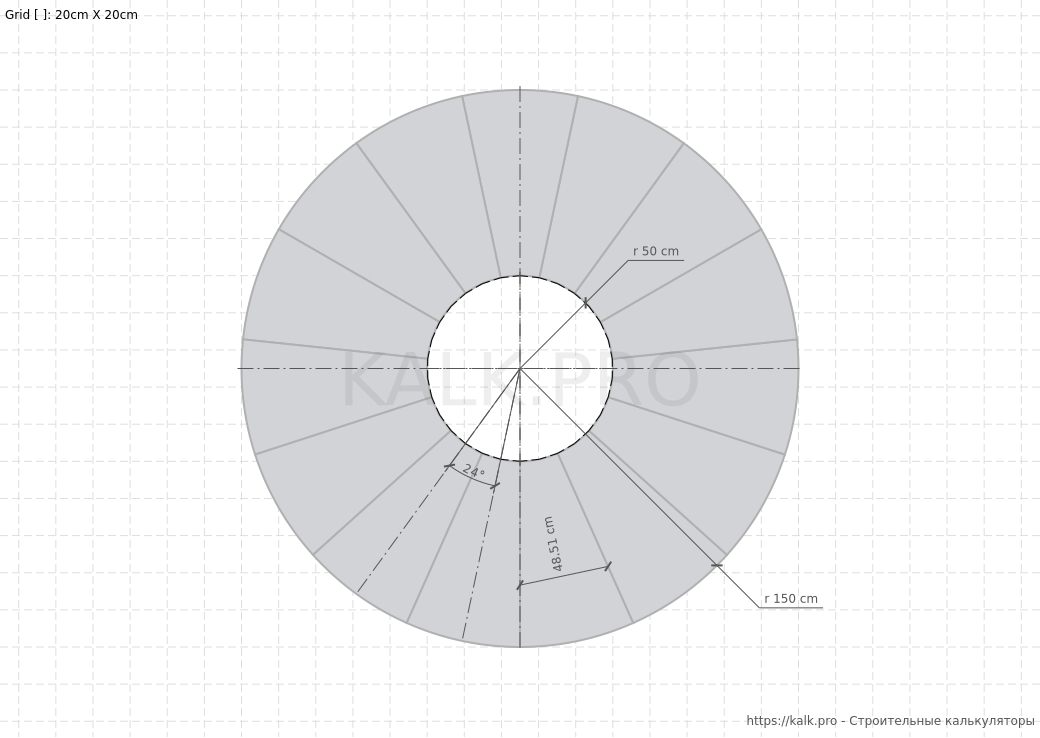

  • Чертеж лестницы (вид сверху)Чертеж лестницы (вид сверху)

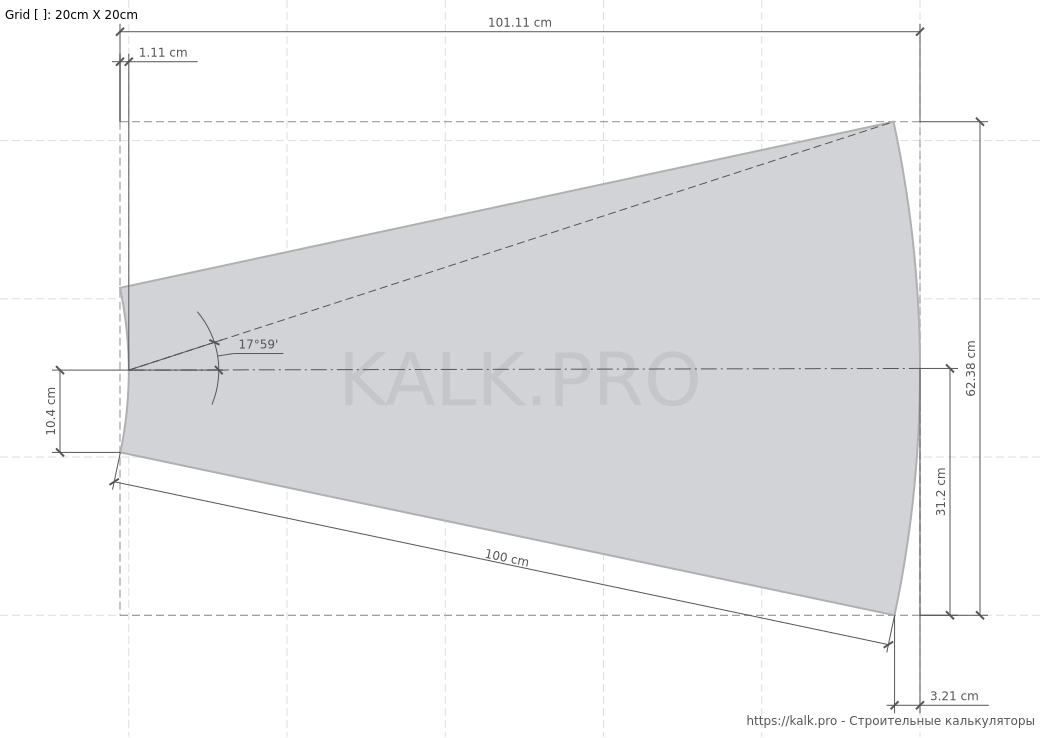

  • СтупеньСтупень
Переключить интерфейс
Расстояние: 0
Результаты расчета
Размеры лестницы, проем
  • Угол наклона: 24 °
  • Формула удобства (h + s): 68.51 см
  • Формула Блонделя (2h + s): 88.51 см
  • Высота ступени: 20 см
  • Максимальная ширина ступени: 62.37 см
  • Ширина проступи: 48.51 см
  • Угол поворота: 360 °
  • Количество ступеней: 15 шт
  • Ширина марша лестницы: 100 см
Материалы конструкции
Ступени
  • Максимальная ширина ступени: 62.37 см
  • Длина: 101.12 см
  • Толщина: 20 см
  • Количество: 15 шт
  • Объем: 3.686 м³
Указанные «Размеры»
Отображение
  • Единицы измерения: см
  • Цвет чертежа: цветной
Тип лестницы
  • С поворотом налево:  selected
Размеры лестницы, проем
  • Высота проема от пола до пола: 300 см
  • Диаметр лестницы: 300 см
  • Внутренний диаметр: 100 см
  • Угол поворота: 360
Ступени
  • Количество: 15 шт
Выберите способ сохранения
Добавить в закладки
Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.
Поделиться
Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.
Сканировать QR-код
Получить ссылку на расчет с параметрами через сканирование QR-кода
Материалы

Как рассчитать спиральную лестницу онлайн?

  • Шаг 1. Выберите единицы измерения, DU – мм, см, м, дюймы, футы.

  • Шаг 2. Выберите тип чертежей, CL – монохромные, цветные.

  • Шаг 3. Выберите тип лестницы – левосторонняя, LF*, правосторонняя, RG**.
    * с поворотом налево
    ** с поворотом направо

  • Шаг 4. Введите параметры лестницы, проема – высота проема, Y*, внешний диаметр лестницы, D, внутренний диаметр лестницы, ID, угол поворота лестницы, RA.
    * от пола 1-го этажа до пола 2-го этажа
    * высота проема = высота лестницы

  • Шаг 5. Подберите параметры ступеней – количество ступеней, Q, толщина ступеней, SW, дополнительный радиус ступеней относительно центра проема, SF*.
    * влияет на ширину проступи

  • Шаг 6. Внимательно проверьте все значения и выполните расчет спиральной лестницы, нажав на кнопку «Рассчитать» в онлайн-калькуляторе.



Смежные нормативные документы

  • СП 64.13330.2017 «Деревянные конструкции»
  • СП 118.13330.2022 «Общественные здания и сооружения»
  • СП 20.13330.2016 «Нагрузки и воздействия»
  • СП 112.13330.2011 «Пожарная безопасность зданий и сооружений»



Если вы хотите получить больше информации по проектированию, перейдите на основную страницу раздела «Расчет лестницы».
