Лестница винтовая

Калькулятор будет доступен после внесения изменений в соответствующие параметры.

Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.

Переключить интерфейс

newold

Переключить интерфейс

newold

Выберите проекцию:

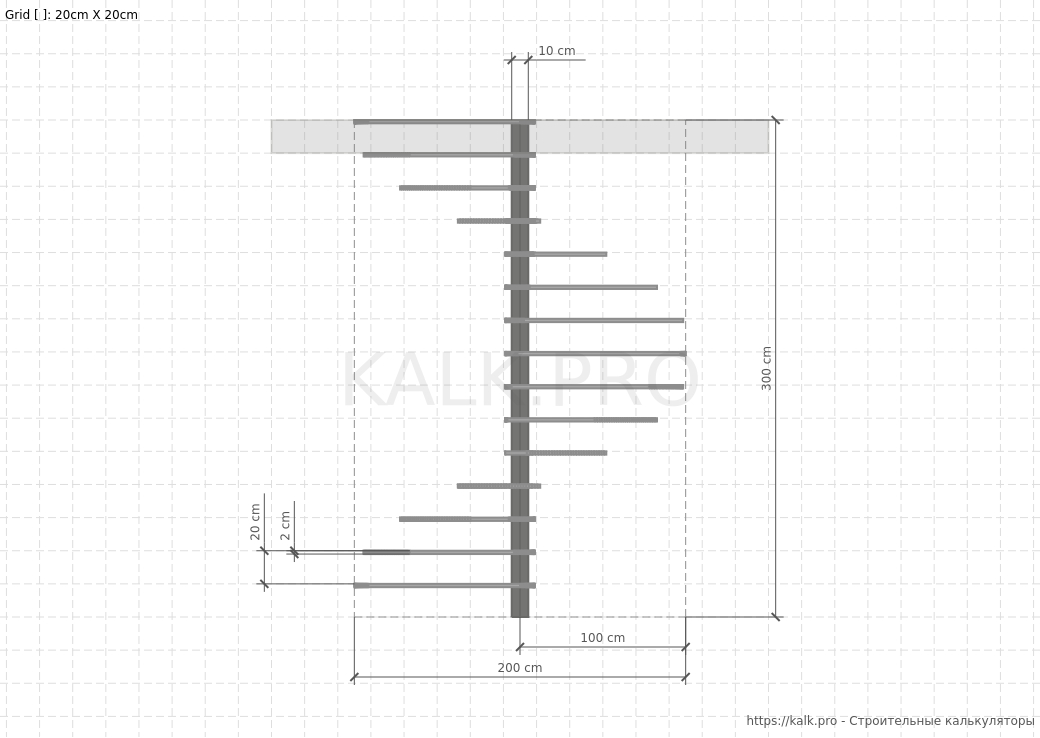

Чертеж лестницы (вид сбоку)

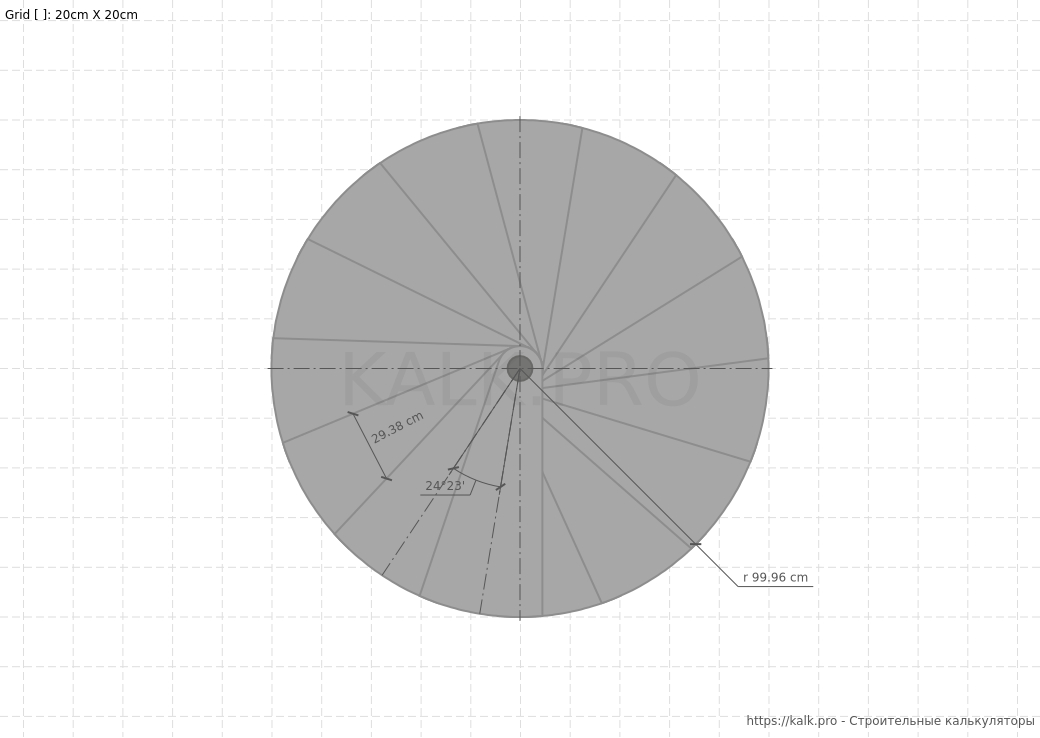

Чертеж лестницы (вид сверху)
Ступень

Переключить интерфейс

newold

Расстояние: 0

Результаты расчета

Размеры лестницы, проем

Угол наклона: 24.38 °
Формула удобства (h + s): 49.4 см
Формула Блонделя (2h + s): 69.4 см
Высота ступени: 20 см
Максимальная ширина ступени: 49.47 см
Ширина проступи: 29.4 см
Угол поворота: 360 °
Количество ступеней: 15 шт
Ширина марша лестницы: 95 см
Минимальная высота прохода: 200 см

Материалы конструкции

Ступени

Максимальная ширина ступени: 49.47 см
Длина: 109 см
Толщина: 2 см
Количество: 15 шт
Объем: 0.213 м³

Металлический стержень

Диаметр: 10 см
Длина: 300 см

Указанные «Размеры»

Отображение

Единицы измерения: см
Цвет чертежа: цветной

Тип лестницы

С поворотом налево: selected

Размеры лестницы, проем

Высота проема от пола до пола: 300 см
Диаметр лестницы: 200 см
Угол поворота: 360 degree

Ступени

Количество: 15 см
Толщина: 2 см
Радиус выступа ступени вокруг столба (юбка): 4 см

Опорный столб

Диаметр: 10 см

Перекрытие

Толщина: 20 см

Добавить в закладки

Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.

Сканировать QR-код

Получить ссылку на расчет с параметрами через сканирование QR-кода

Как рассчитать винтовую лестницу на онлайн-калькуляторе?

Шаг 1. Выберите единицы измерения, DU – мм, см, м, дюймы, футы.
Шаг 2. Выберите тип чертежей, CL – монохромные, цветные.
Шаг 3. Выберите тип лестницы – левосторонняя, LF*, правосторонняя, RG**.
* с поворотом налево
** с поворотом направо

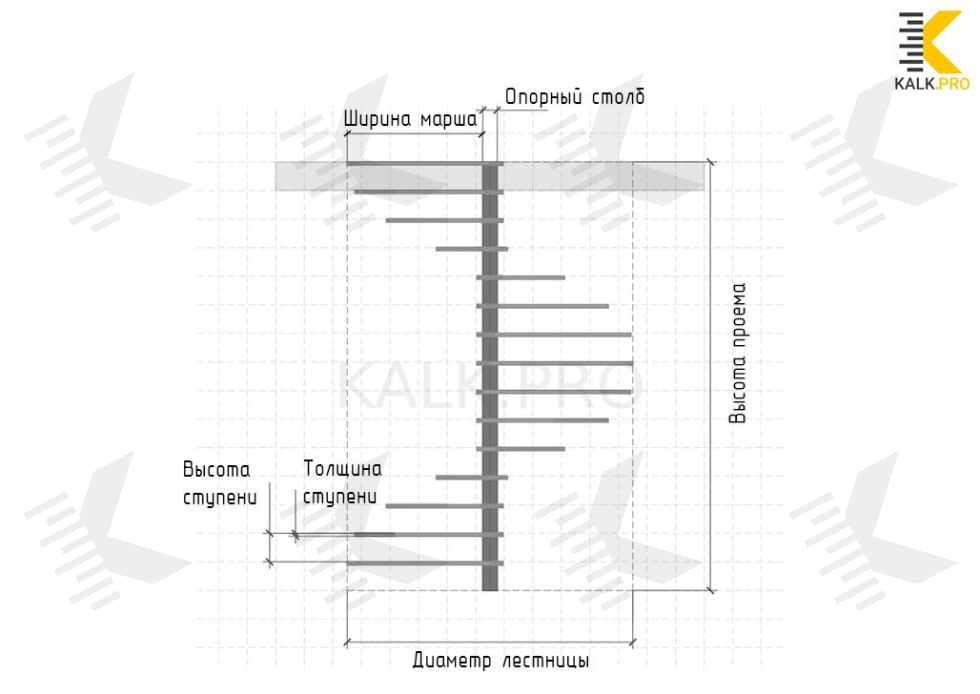

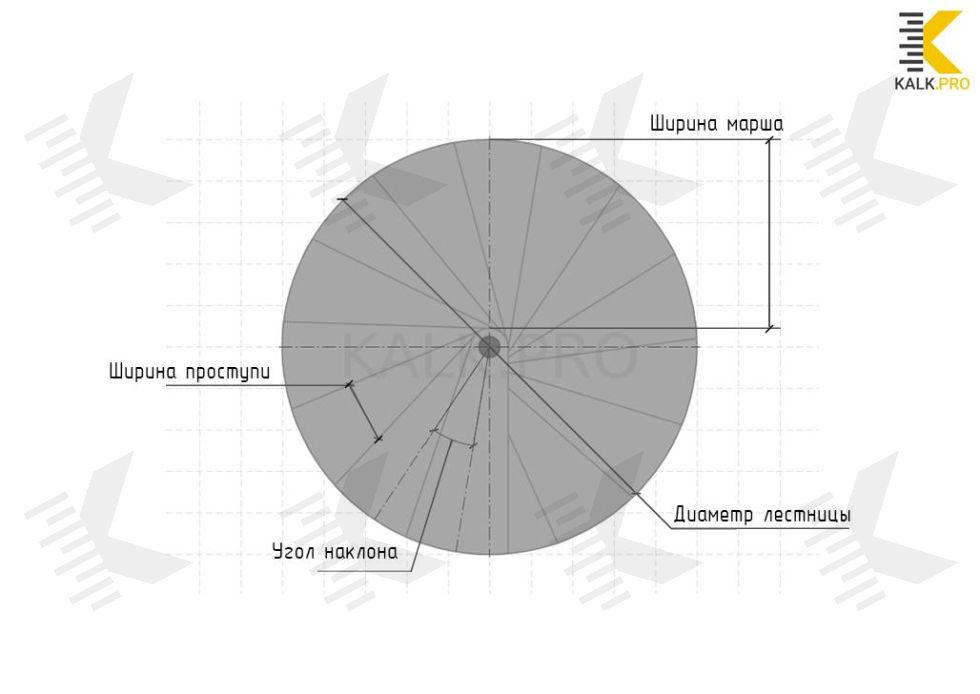

Шаг 4. Введите параметры лестницы, проема – высота проема, Y*, диаметр лестницы, D, угол поворота лестницы, RA.
* от пола 1-го этажа до пола 2-го этажа
* высота проема = высота лестницы (если верхняя ступень не ниже уровня 2-го этажа)
Шаг 5. Подберите параметры ступеней – количество ступеней, Q, толщина ступеней, SW, радиус выступа ступеней вокруг опорного столба, SF*.
* влияет на ширину проступи
Шаг 5.1. Выберите установить верхнюю ступень ниже уровня 2-ого этажа или оставить на уровне пола 2-го этажа, SP.
Шаг 6. Введите параметры опорного столба — диаметр стержня, POD.
Шаг 7. Введите параметры перекрытия* – толщина перекрытия, ST.
* требуется только для визуализации
Шаг 8. Внимательно проверьте все значения и выполните расчет винтовой лестницы, нажав на кнопку «Рассчитать» в онлайн-калькуляторе.

Смежные нормативные документы

СП 64.13330.2017 «Деревянные конструкции»
ГОСТ 23120-2016 «Лестницы маршевые, площадки и ограждения стальные»
ГОСТ 25772-2021 «Ограждения металлические лестниц, балконов, крыш, лестничных маршей и площадок»
ГОСТ 9818-2015 «Марши и площадки лестниц железобетонные»
ГОСТ 8717-2016 «Ступени бетонные и железобетонные»
СП 118.13330.2022 «Общественные здания и сооружения»
СП 55.13330.2016 «Дома жилые одноквартирные»
СП 54.13330.2016 «Здания жилые многоквартирные»
СП 112.13330.2011 «Пожарная безопасность зданий и сооружений»
СП 20.13330.2016 «Нагрузки и воздействия»

Если вы хотите получить больше информации по проектированию, перейдите на основную страницу раздела «Расчет лестницы».
