Расчет винтовой лестницы из дерева — онлайн-калькулятор с чертежами и 3D

Воспользуйтесь 3D-калькулятором винтовой лестницы из дерева с чертежами и размерами бесплатно — выполните расчет и получите проект деревянной винтовой лестницы онлайн.

Все калькуляторы
Нажмите на вкладку, чтобы выбрать вид лестницы и подходящую конфигурацию
Отображение
DU
CL
stairsType
LF
RG
Лестница
Y
D
RA
Ступени
Q
18
SW
SF
SP
Металлический стержень
PRD
Опорный столб
POD
Плита перекрытия
ST
Ошибка расчётаПожалуйста, проверьте правильность введённых данных
Калькулятор будет доступен после внесения изменений в соответствующие параметры.
Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.
Выберите проекцию:
Расстояние: 0
Результаты расчета
Лестница
  • Угол наклона: 24.96 °
  • Формула удобства (h + s): 50.44 см
  • Формула Блонделя (2h + s): 70.44 см
  • Высота ступени: 20 см
  • Ширина ступени: 50.96 см
  • Ширина проступи: 30.44 см
  • Угол поворота: 360 °
  • Количество ступеней: 15 шт
  • Ширина марша лестницы: 87.5 см
  • Минимальная высота прохода: 200 см
Материалы конструкции
Ступени
  • Ширина: 50.96 см
  • Длина: 116.5 см
  • Толщина: 4 см
  • Количество: 15 шт
  • Объем: 0.554 м³
Металлический стержень
  • Диаметр: 10 см
  • Длина: 300 см
Облицовка опорного столба
  • Внутренний диаметр: 10 см
  • Внешний диаметр: 25 см
  • Высота элемента: 16 см
  • Количество элементов: 15 шт
Указанные «Размеры»
Отображение
  • Единицы измерения: см
  • Цвет чертежа: цветной
stairsType
  • left:  selected
Лестница
  • Высота проема от пола до пола: 300 см
  • Диаметр лестницы: 200 см
  • Угол поворота: 360 °
Ступени
  • Количество: 15 см
  • Толщина: 4 см
  • Радиус выступа вокруг ступени (юбка): 4 см
Металлический стержень
  • Диаметр: 10 см
Опорный столб
  • Диаметр: 25 см
Плита перекрытия
  • Толщина: 20 см
Выберите способ сохранения
Добавить в закладки
Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.
Поделиться
Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.
Материалы

Как рассчитать деревянную винтовую лестницу?

  • Шаг 1. Выберите единицы измерения, DU – мм, см, м, дюймы, футы.
  • Шаг 2. Выберите тип чертежей, CL – монохромные, цветные.
  • Шаг 3. Выберите тип лестницы – левосторонняя, LF*, правосторонняя, RG**.
    * с поворотом налево
    ** с поворотом направо
  • Шаг 4. Введите параметры лестницы, проема – высота проема, Y*, диаметр лестницы, D, угол поворота лестницы, RA.
    * от пола 1-го этажа до пола 2-го этажа
    * высота проема = высота лестницы (если верхняя ступень не ниже уровня 2-го этажа)
  • Шаг 5. Подберите параметры ступеней – количество ступеней, Q, толщина ступеней, SW, радиус выступа ступеней вокруг опорного столба, SF.
  • Шаг 5.1. Выберите установить верхнюю ступень ниже уровня 2-ого этажа или оставить на уровне пола 2-го этажа, SP.
  • Шаг 6. Введите параметры опорного столба — диаметр столба, POD, диаметр стержня, PRD.
  • Шаг 7. Введите параметры перекрытия* – толщина перекрытия, ST.
    * требуется только для визуализации
  • Шаг 8. Внимательно проверьте все значения и выполните расчет винтовой лестницы из дерева, нажав на кнопку «Рассчитать».

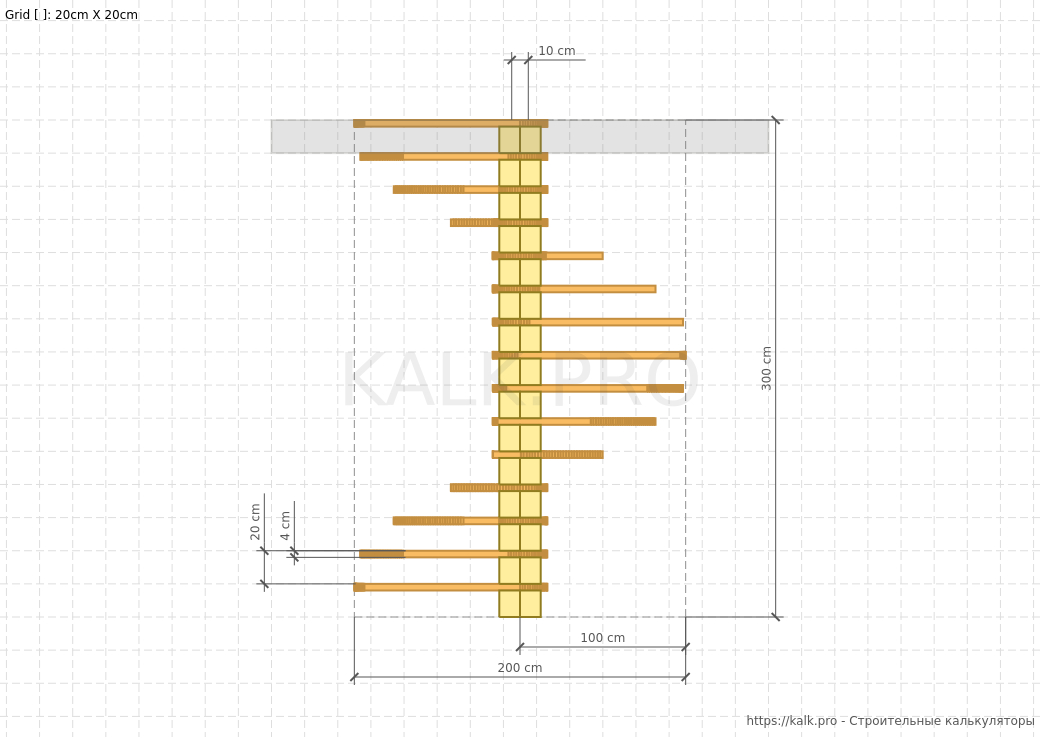

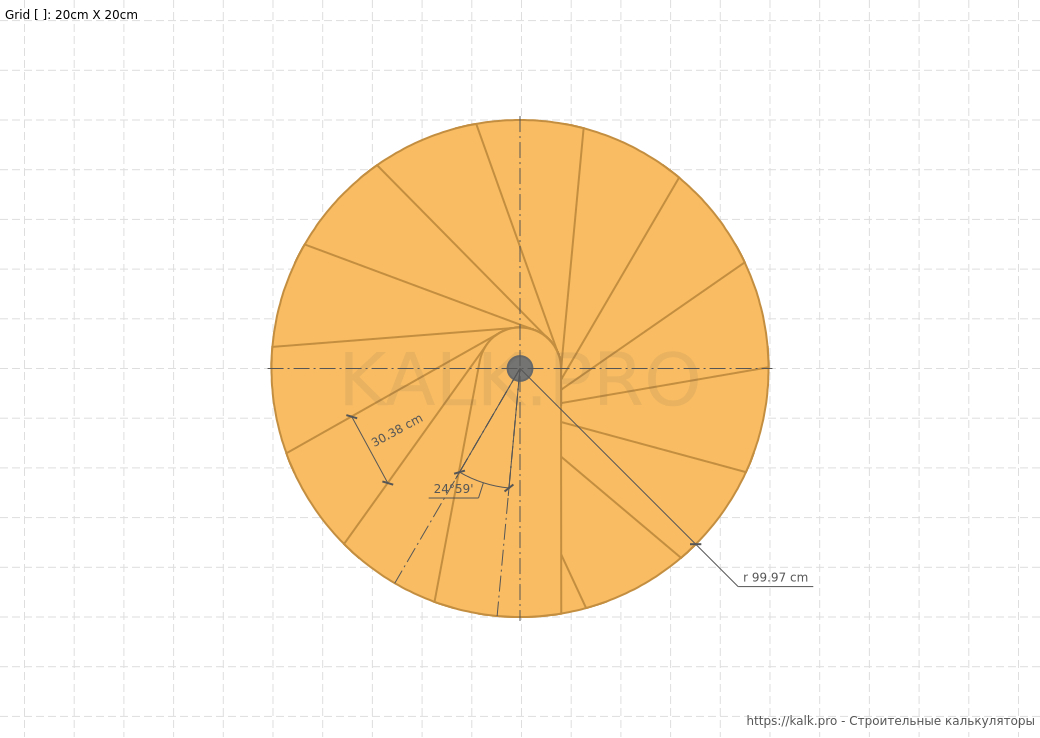

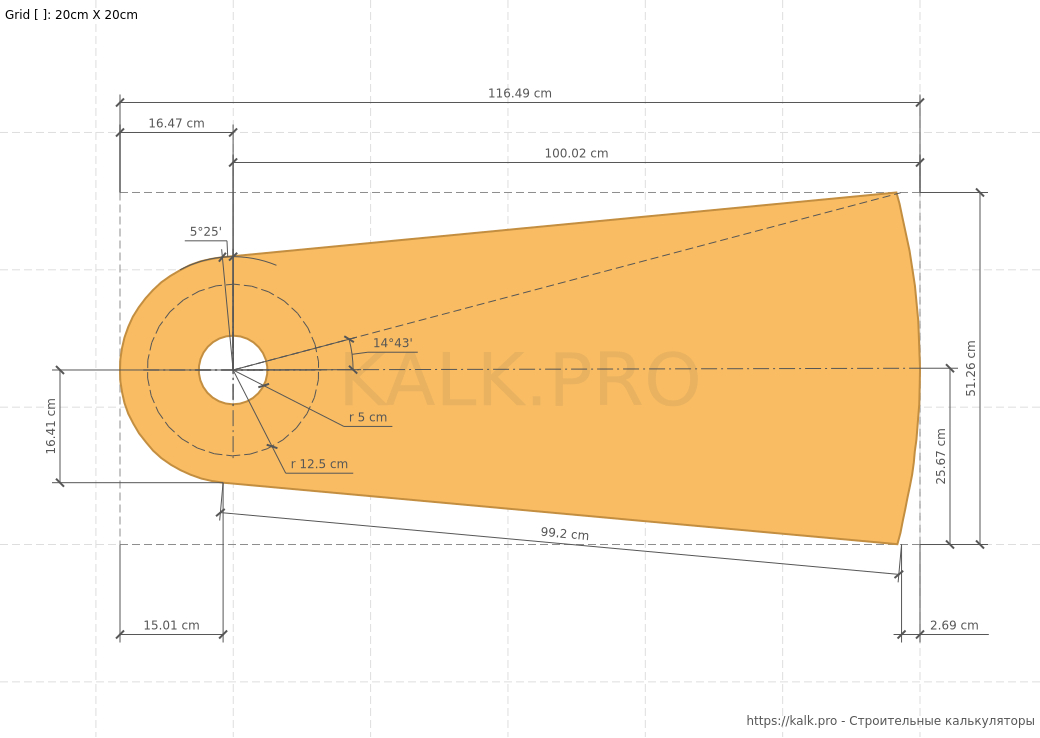

Чертежи винтовой лестницы из дерева

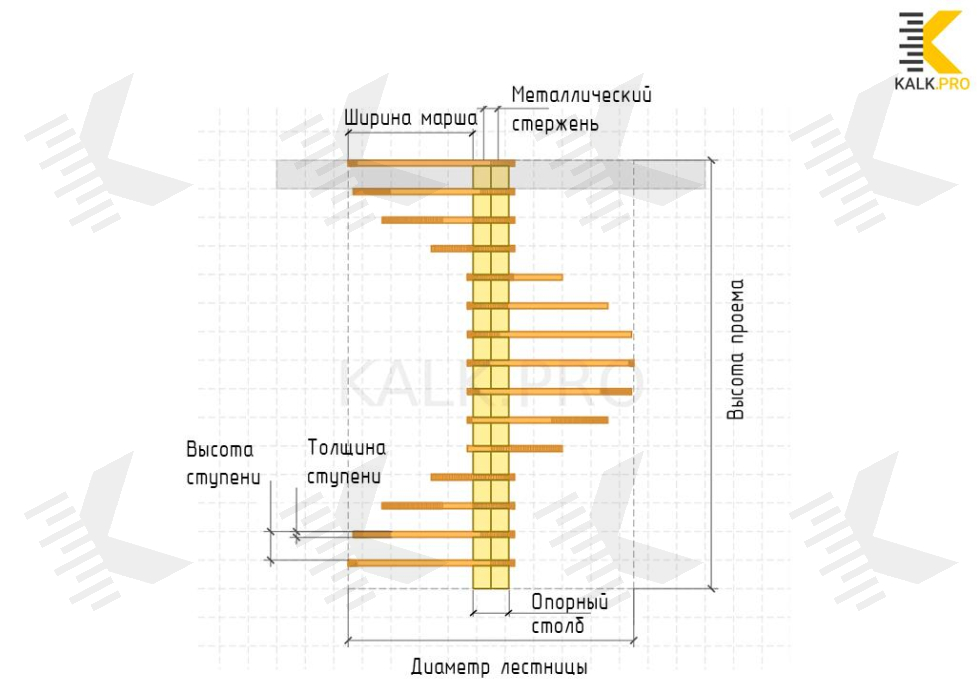

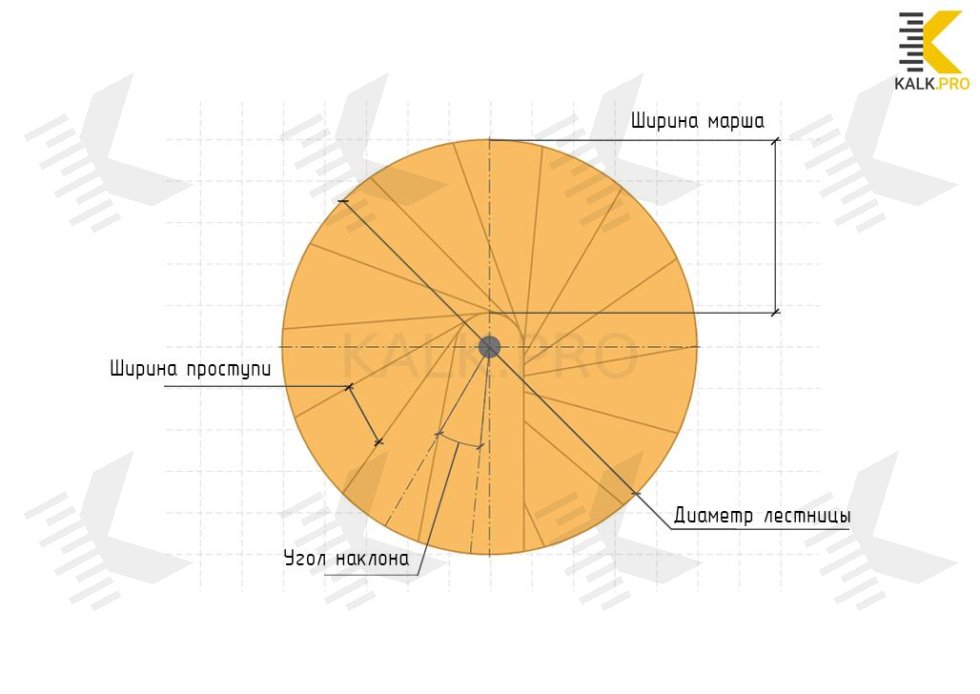

Чертеж деревянной винтовой лестницы
