Berekening van een drie-stappen trap naar de tweede verdieping met aanloop treden

Een drie-stappen trap met aanloop treden met een 180 ° draaien (U-vormige trap) is een grootschalig bouwproject met drie rechte marsen en draaisecties gevormd door trapeziumvormige of wigvormige treden. Deze structuur wordt het meest zelden gebruikt in de particuliere bouwsector, omdat het het moeilijkst te produceren en te installeren, en vereist ook een opening van aanzienlijke omvang met een tier hoogte van meer dan 3 m.

Online rekenmachine voor het berekenen van een drie-stappen ladder met twee platforms van KALK.PRO Hiermee kunt u een volwaardig project van het gebouw te krijgen met de berekening van materialen voor de productie en een set van gedetailleerde afbeeldingen. Het programma genereert automatisch een reeks tekeningen van alle elementen van de trap op schaal en genereert een interactief 3D-model van de structuur met een aparte ingebouwde functionaliteit. Alle berekeningen worden opgeslagen in uw persoonlijke account en zijn beschikbaar om later te downloaden.

Procedure voor berekening

Stap 1. Selecteer het aantal draaistappen-4 stuks, 6 stuks, 8 stuks, N stuks (standaard is 6 stuks).
Stap 2. Selecteer de juiste maateenheden-mm, cm, m, inches, voeten.
Stap 3. Hiermee geeft u de kleurverzadiging op van de te tekenen tekeningen – monochroom, kleur.
Stap 4. Het bepalen van de richting van de ingang van de trap – rechts (met een bocht naar links), links-weg (met een bocht naar rechts).
Stap 5. De methode van de vaststelling van de roterende stappen is de verbinding van de spike-groef, in het gedeelte van de steunpost.
Stap 6. Voer de parameters van de trap-lengte, breedte van de Mars, hoogte van de opening ^{(als de bovenste stap is op het niveau van de 2e verdieping, de hoogte van de opening = de hoogte van de trap)}.
Stap 7. Kies hoe u de lengte van de trap te berekenen-langs de bovenste, tussenliggende of lagere maart ^{(de lengte van de opening = de lengte van de gespecificeerde Mars)}.
Stap 8. Stap parameters-het aantal rechte stappen (de tussenliggende stappen vormderde stap-standaard 2 stuks), de dikte van het loopvlak, de rand uitsteeksel, de bovenste stap onder het niveau van de 2e verdieping of op het niveau (optioneel).
Stap 9. Risers (optioneel) - de mogelijkheid om risers te gebruiken.
Stap 10. Kosourov parameters-straaldikte, straalbreedte (afzonderlijk voor rechte en inloopmarsen).
Stap 11. Steunbalken van stijfheid-dikte, breedte.
Stap 12. De parameters van de steunkolom zijn de zijkant van de sectie.
Stap 13. Selectie van de kenmerken van het hek elementen – hoogte, dikte, breedte van de leuningen, kant van de dwarsdoorsnede van de balusters.
Stap 14. Het plafond en de muur blokken worden alleen gebruikt voor 3D visualisatie en hebben geen invloed op de uiteindelijke resultaten.
Stap 15. Bevestig de ingevoerde waarden en begin met het berekenen van de ladder in drie stappen met opstartstappen met de knop "Berekenen".

Kenmerken van het ontwerp / aanduidingen in de tekeningen

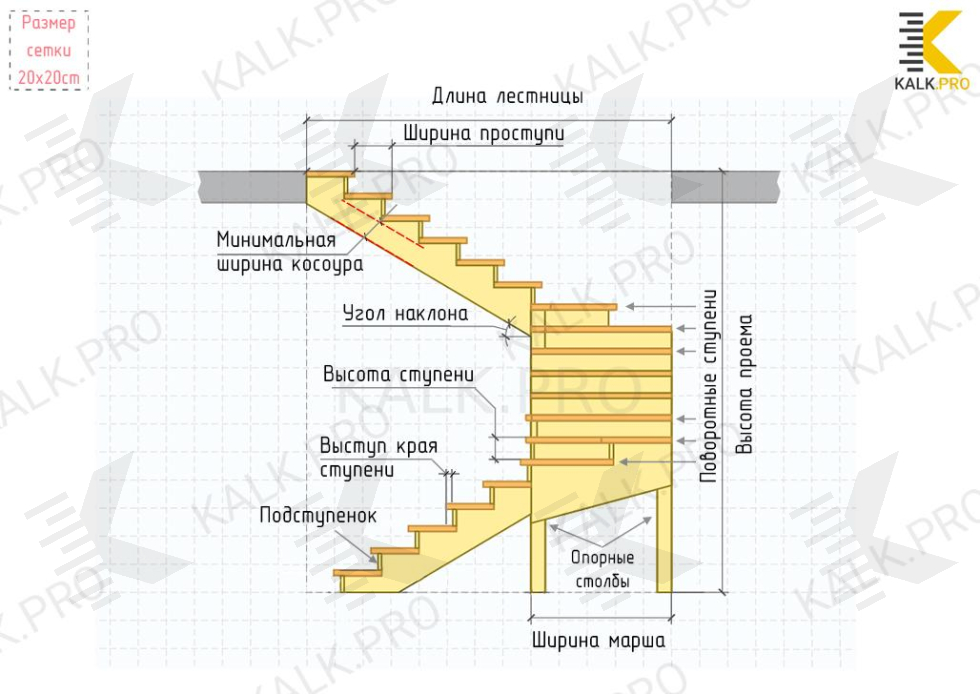

Tekening van een drie-stappen trap met een draai van 180 graden met aanloop treden

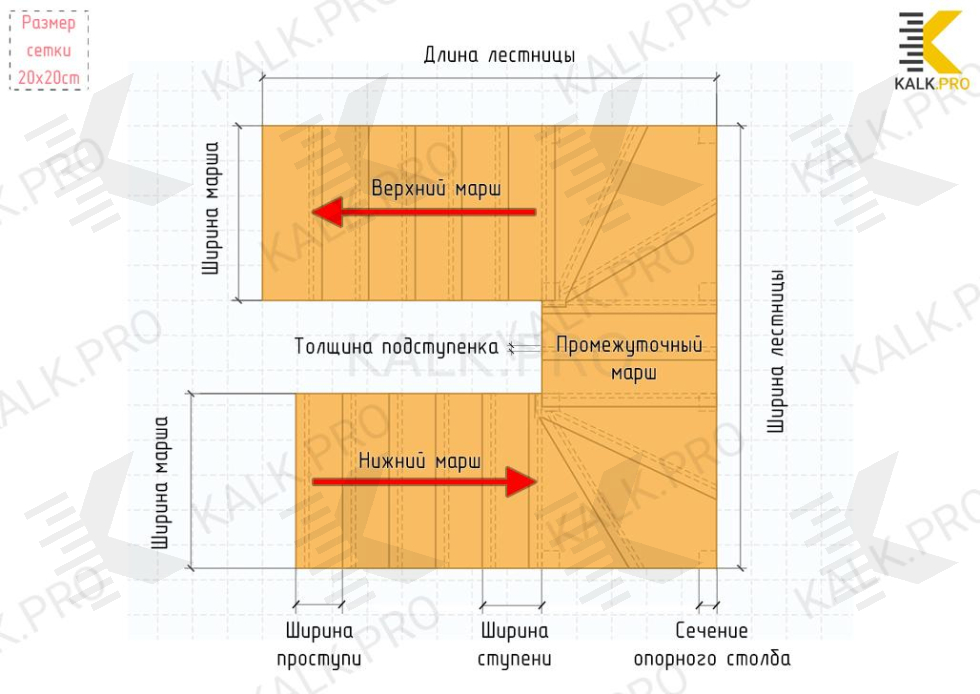

Tekening van een 180 graden drie-stappen loop ladder

Aanwijzingen van vezels in de kosour

Aanwijzingen van vezels in de run fase

Aanwijzingen van vezels in het stadium

Aanbeveling

Om een op hol geslagen trap in drie stappen te maken die een comfortabele beweging tussen de verdiepingen zou kunnen bieden-bij het invullen van de velden van de rekenmachine, raden wij u aan zich te concentreren op de waarden die zijn afgeleid met behulp van de" formule van gemak " van de Franse architect Francois Blondel. De uitdrukking werd verkregen in de loop van het onderzoek in de verre XVII eeuw, maar het heeft nooit zijn relevantie verloren en wordt actief gebruikt door professionele specialisten over de hele wereld tot op de dag van vandaag. De rest van de optimale parameters kunt u vinden op de pagina "Berekening van trappen online".

Blondel formule: 2 × h + s = 60/65 cm

h-staphoogte;
s-profielbreedte;
60/65 cm - De gemiddelde staplengte van een persoon.

Bovendien, om niet alleen een comfortabele, maar stabiele structuur te creëren-je nodig hebt om vertrouwd te raken met de bepalingen van de bouwvoorschriften en voorschriften die de belangrijkste parameters van de trap in bepaalde bedrijfsomstandigheden te stellen. We waarschuwen u dat onze calculator geen rekening houdt met deze functies, maar u ook niet toestaat om kritisch ongeldige waarden in te voeren. Daarom raden wij u aan, voordat u berekent, de vereisten van de volgende documenten te bestuderen:

GOST 23120-78 "trappen, platforms en leuningen staal" SNiP 21-01-97 (SP 112.13330.2011) "brandveiligheid van gebouwen en constructies", SNiP 31-02-2001 (SP 55.13330.2010) "residentiële eengezinswoningen", SNiP 2.08.01-89 "bewoonbare gebouwen", SNiP 2.08.02-89 (SP 118.13330.2011) "openbare gebouwen", SNiP 2.01.07-85 (SP 20.13330.2010) "belastingen en impact", SNiP II-25-80 (SP 64.13330.2011) "houtconstructies".

Bekijk onze artikelen - het installeren van een houten ladder en de optimale hoek van de ladder. We zijn er zeker van dat deze informatie nuttig voor u zal zijn, ook bij het berekenen van de drie-stappen ladder met aanloop stappen op de rekenmachine.
