De berekening van de piramidale dak

De berekening van de piramidale dak

Alle rekenmachines
Zie ook
Weergeven
DU
CL
Type dak
UH
US
Dak
TH
TC
Huis
HS
HC
HH
Mauerlat
MW
MT
Rafter
RG
RW
RT
RS
Dampscherm
DW
DL
DT
DS
Counter-latten
CT
Krat
LW
LT
LS
OSB
OW
OL
OT
Dakplaten
SW
SL
ST
SS
Fout berekeningControleer uw invoer
de Calculator zal beschikbaar zijn na wijzigingen in de relevante parameters.
Klik op "Berekenen" om het venster opties te openen.
Selecteer projectie:
Afstand: 0
Berekeningsresultaten

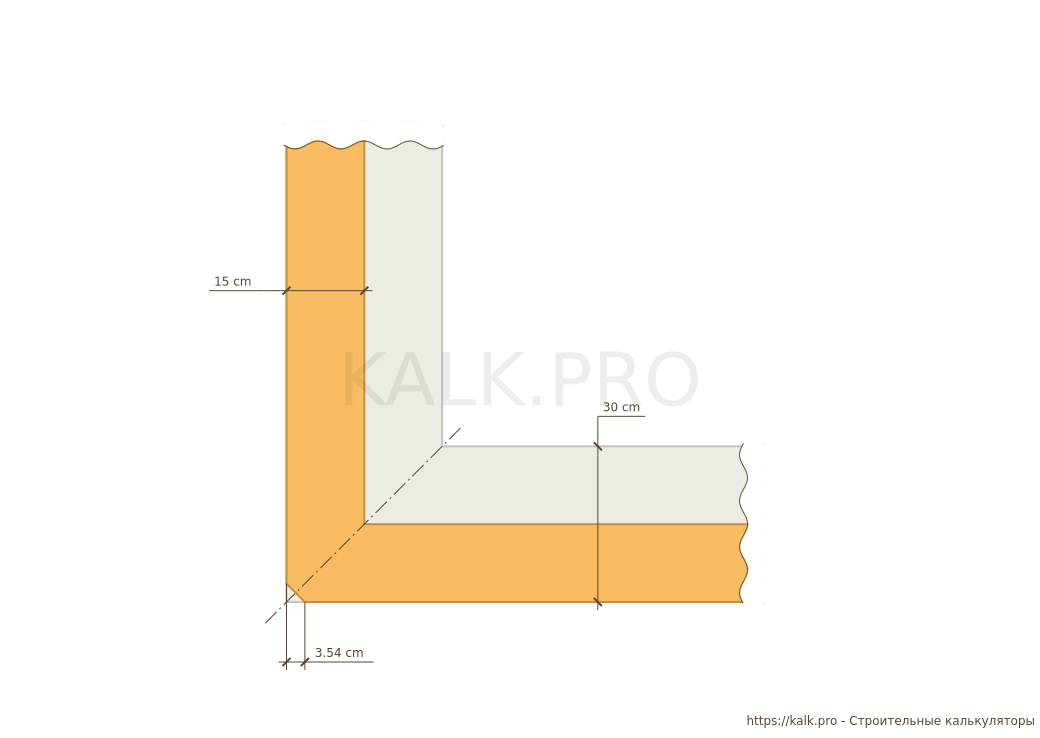

Mauerlat onder de kant hellingen
  • Breedte: 15 cm
  • Dikte: 15 cm
  • Lengte: 600 cm
  • Maat zagen: 3.54 cm
Mauerlat onder a gambrel stralen
  • Breedte: 15 cm
  • Dikte: 15 cm
  • Lengte: 570 cm
Huis
  • Breedte: 600 cm
  • Lengte: 600 cm
  • De hoogte van de muur: 400 cm
  • Wand dikte: 30 cm

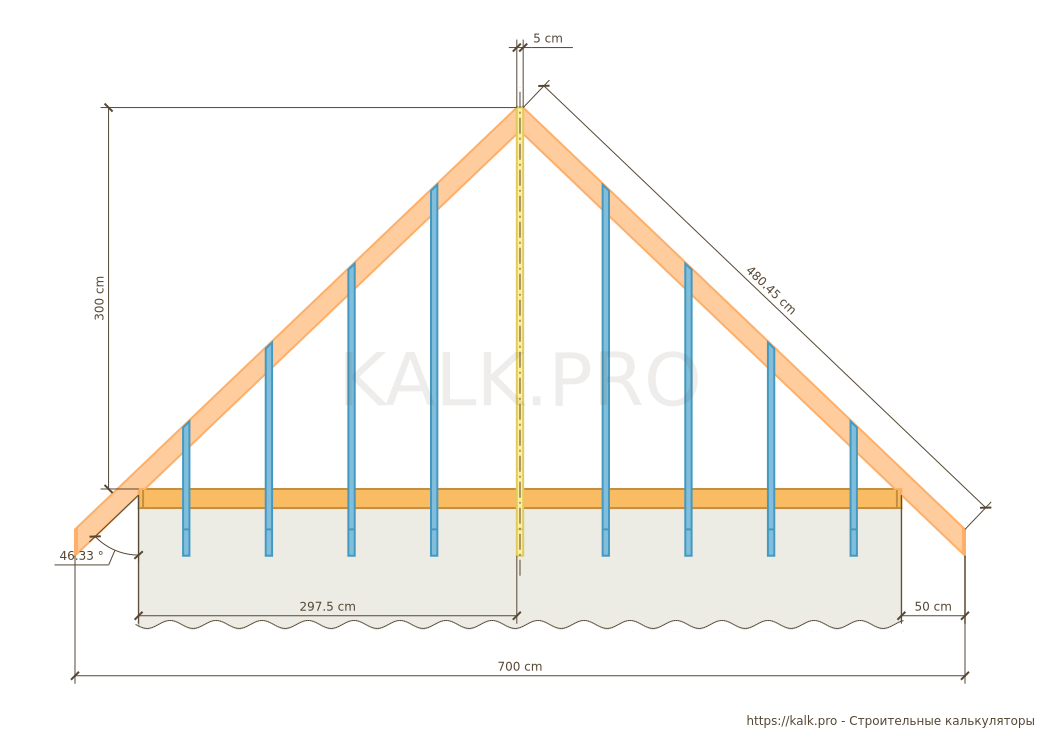

Dak
  • Hoogte: 300 cm
  • Overhang: 50 cm
  • Hoek: 43.67 °
  • Gebied: 69.299 m2
Ridge bundel
  • Breedte: 15 cm
  • Lengte: 5 cm
  • Dikte: 5 cm

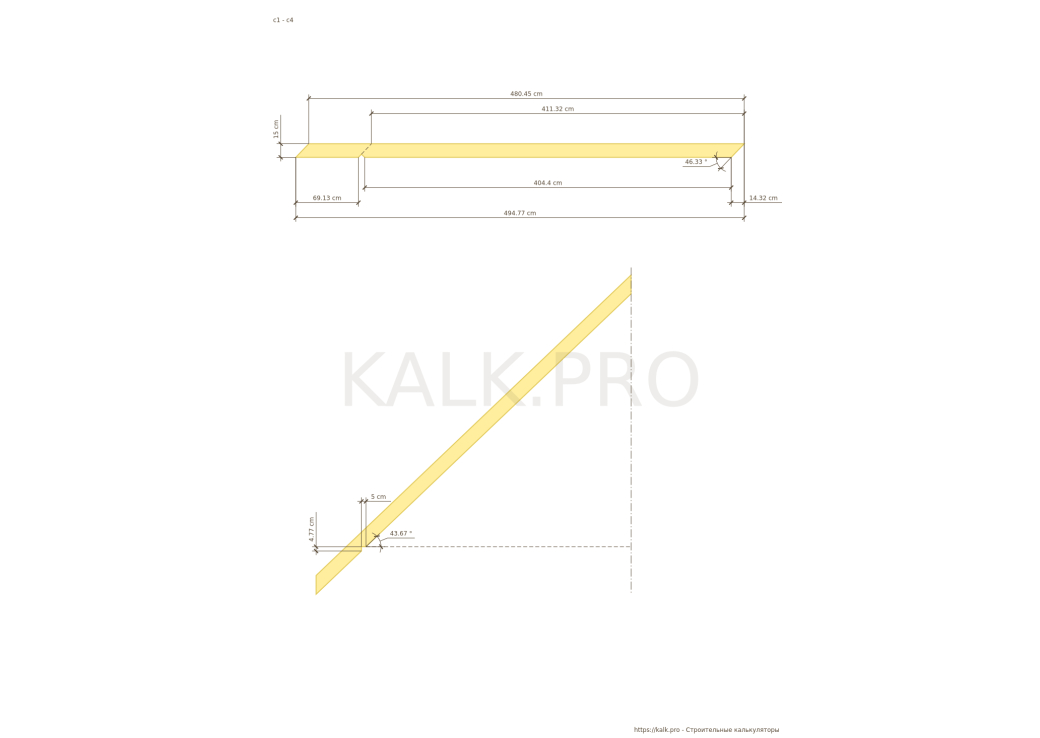

Centraal/intermediate rafter
  • De hoek van de zaagsnede: 46.33 °
  • Maat zagen: 14.32 cm
  • Lengte: 494.77 cm
  • Breedte: 15 cm
  • Dikte: 5 cm
  • De lengte van de helling van het dak: 480.45 cm
  • Lengte van de nok te drinken: 411.32 cm
  • Lengte van de onderkant van de nok te drinken: 404.4 cm
  • Lengte van gewassen, neer aan het eind van de luifel: 69.13 cm
  • De diepte van de snee langs de muur (verticaal): 4.77 cm
  • Diepte gewassen in de paal (horizontaal): 5 cm

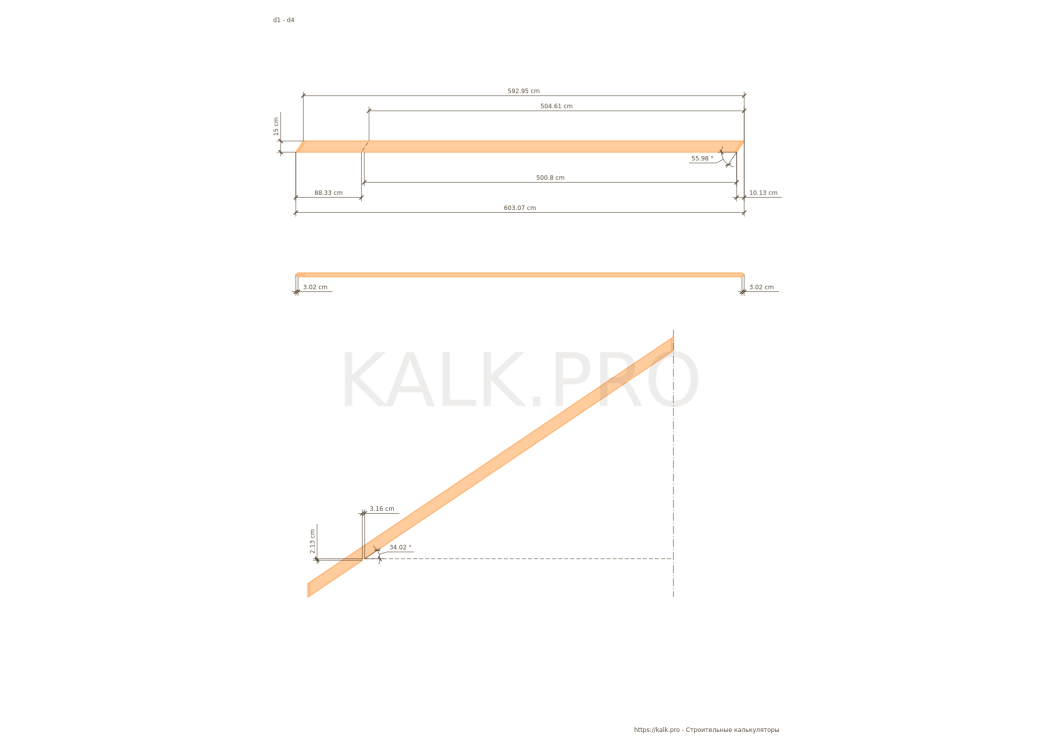

Diagonale keper
  • De hoek van de zaagsnede: 55.98 °
  • Maat zagen: 10.13 cm
  • Lengte: 603.07 cm
  • Breedte: 15 cm
  • Dikte: 5 cm
  • De lengte van de helling van het dak: 592.95 cm
  • Lengte van de nok te drinken: 504.61 cm
  • Lengte van de onderkant van de nok te drinken: 500.8 cm
  • Lengte van gewassen, neer aan het eind van de luifel: 88.33 cm
  • De diepte van de snee langs de muur (verticaal): 2.13 cm
  • Diepte gewassen in de paal (horizontaal): 3.16 cm
  • De richel: 3.02 cm

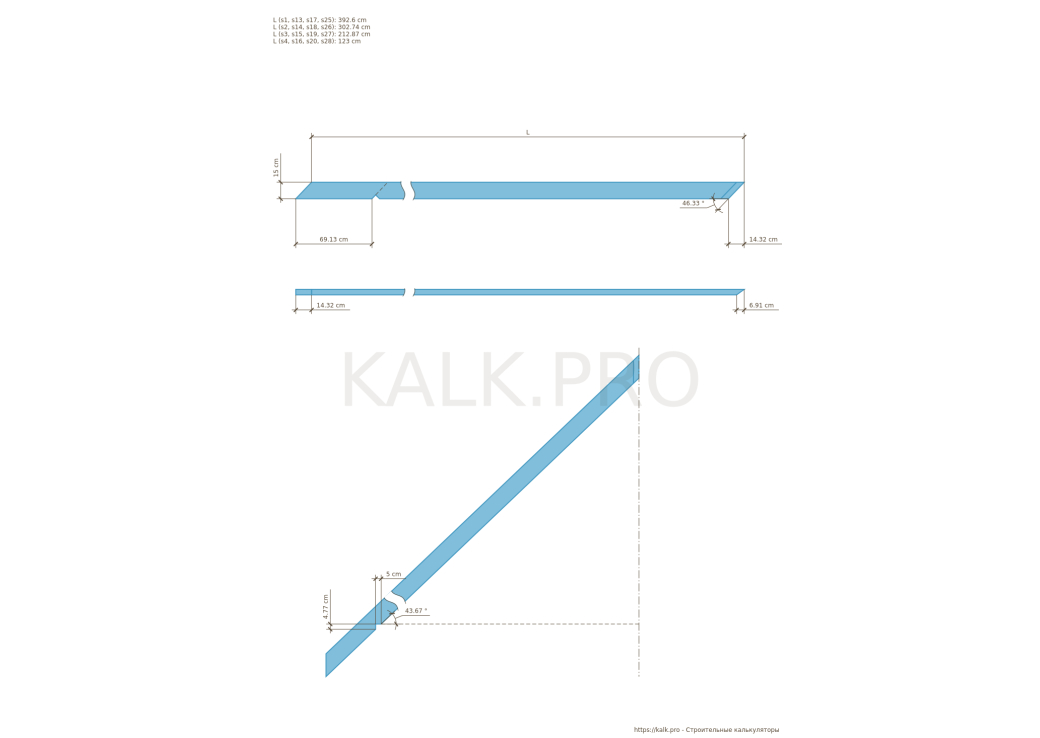

Kleine rafter
  • De afstand tussen de planken: 60 cm
  • De hoek van de zaagsnede: 46.33 cm
  • Maat zagen: 14.32 cm
  • Lengte: 494.77 cm
  • Breedte: 15 cm
  • Dikte: 5 cm
  • Lengte van gewassen, neer aan het eind van de luifel: 69.13 cm
  • De diepte van de snee langs de muur (verticaal): 4.77 cm
  • Diepte gewassen in de paal (horizontaal): 5 cm
  • Grootte gekapt om over diagonalley rafter man: 6.91 cm
Krat
  • De convergentie hoek van het dak: 54.12 °
  • Maat zagen: 7.23 cm
  • Dikte: 2.5 cm
  • Breedte: 10 cm
  • De afstand tussen de planken: 30 cm
Dampscherm
  • Breedte: 100 cm
  • Lengte: 1000 cm
  • Het aantal bands: 6 pc ' s.

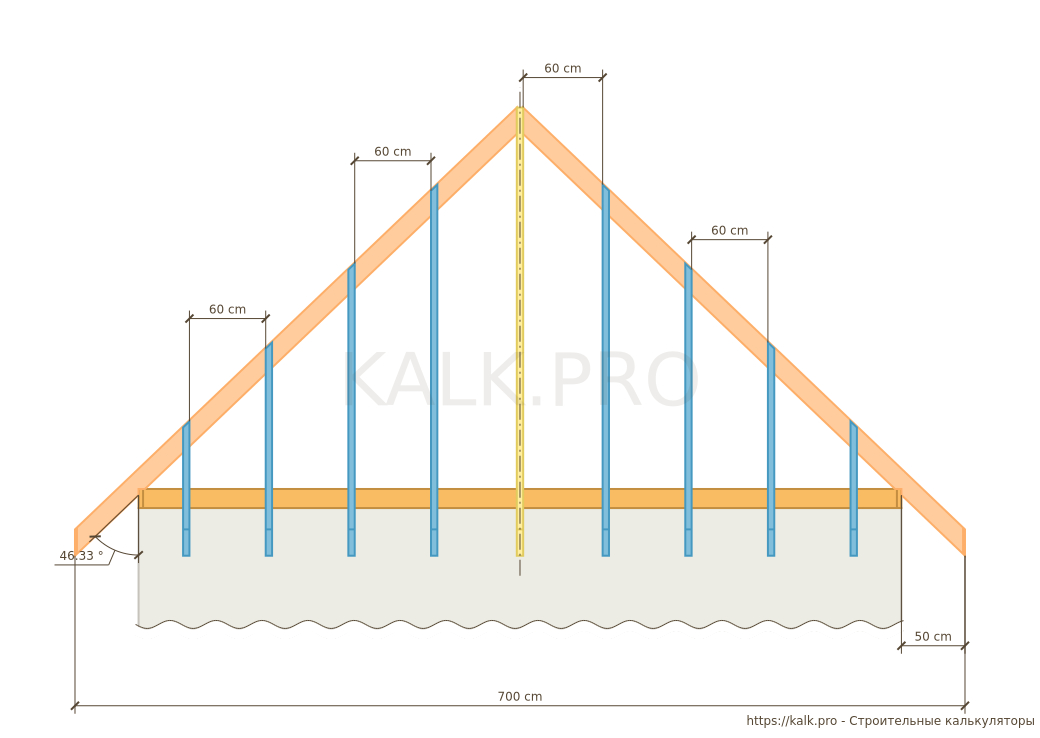

De afstand tussen de kleine spanten
  • s1: 60 cm
  • s2: 60 cm
  • s3: 60 cm
De lengte van de kleine spanten
  • s1: 392.6 cm
  • s2: 302.74 cm
  • s3: 212.87 cm
  • s4: 123 cm
De afstand tussen de Centrale/intermediate spanten
    De afstand tussen de mantel planken
    • D1: 30 cm
    • D2: 30 cm
    • D3: 30 cm
    • D4: 30 cm
    • D5: 30 cm
    • D6: 30 cm
    • D7: 30 cm
    • D8: 30 cm
    • D9: 30 cm
    • D10: 30 cm
    • D11: 30 cm
    • D12: 23.9 cm

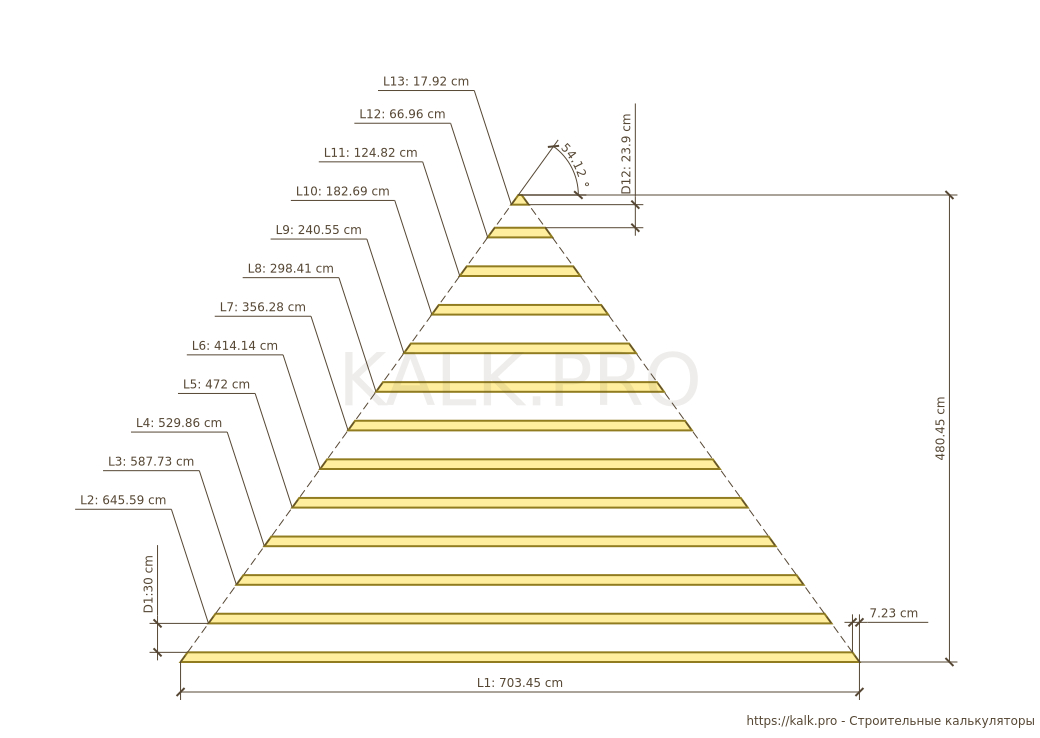

    De grootte van de platen draaien schilddak op de helling
    • L1: 703.45 cm
    • L2: 645.59 cm
    • L3: 587.73 cm
    • L4: 529.86 cm
    • L5: 472 cm
    • L6: 414.14 cm
    • L7: 356.28 cm
    • L8: 298.41 cm
    • L9: 240.55 cm
    • L10: 182.69 cm
    • L11: 124.82 cm
    • L12: 66.96 cm
    • L13: 17.92 cm

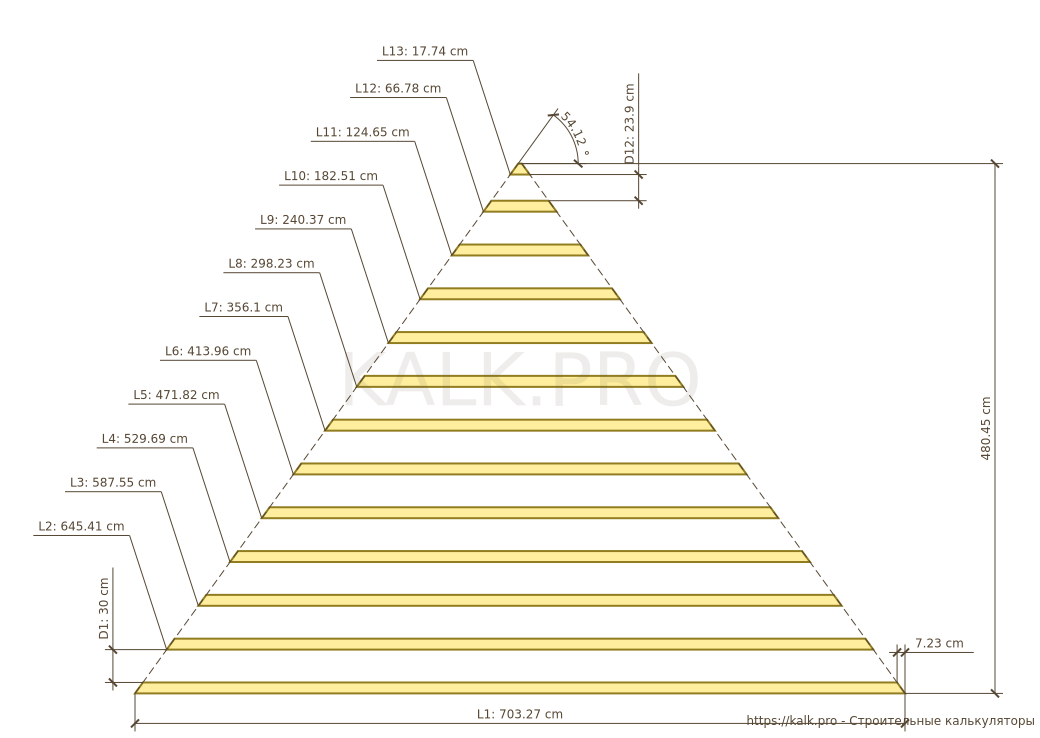

    De afmetingen van de mantel planken aan de zijkant op de helling
    • L1: 703.27 cm
    • L2: 645.41 cm
    • L3: 587.55 cm
    • L4: 529.69 cm
    • L5: 471.82 cm
    • L6: 413.96 cm
    • L7: 356.1 cm
    • L8: 298.23 cm
    • L9: 240.37 cm
    • L10: 182.51 cm
    • L11: 124.65 cm
    • L12: 66.78 cm
    • L13: 17.74 cm

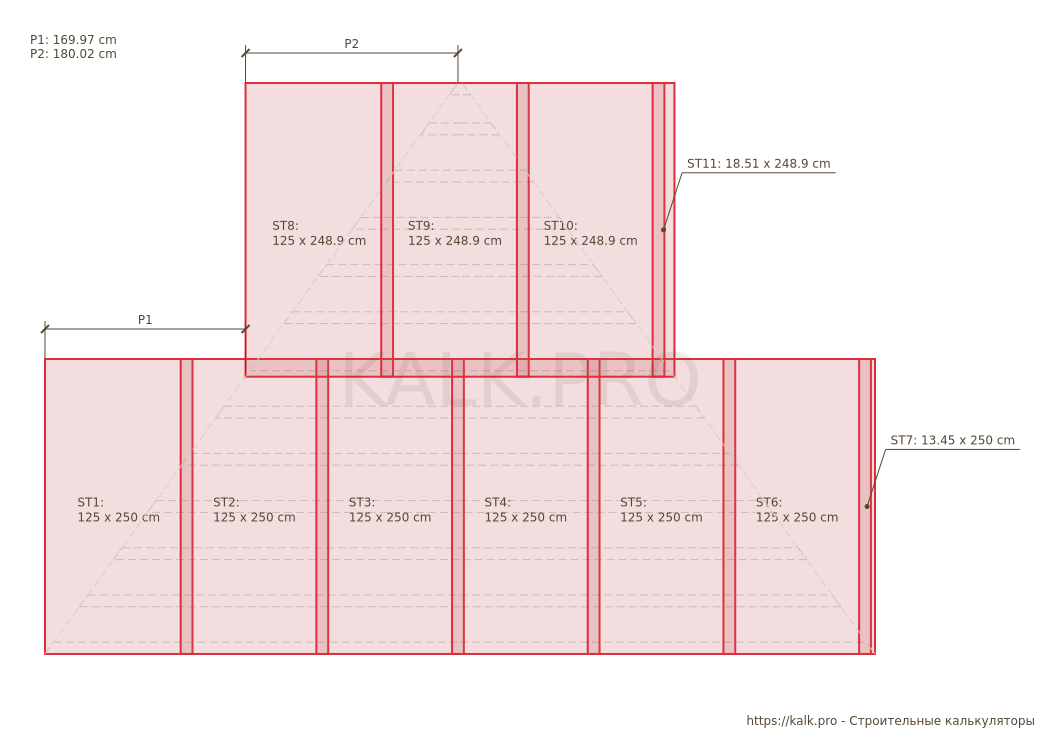

    Lakens: (front helling)
    • ST1: 125 x 250 cm
    • ST2: 125 x 250 cm
    • ST3: 125 x 250 cm
    • ST4: 125 x 250 cm
    • ST5: 125 x 250 cm
    • ST6: 125 x 250 cm
    • ST7: 13.45 x 250 cm
    • ST8: 125 x 248.9 cm
    • ST9: 125 x 248.9 cm
    • ST10: 125 x 248.9 cm
    • ST11: 18.51 x 248.9 cm
    Lakens: (oprijbaan)
    • ST1: 125 x 250 cm
    • ST2: 125 x 250 cm
    • ST3: 125 x 250 cm
    • ST4: 125 x 250 cm
    • ST5: 125 x 250 cm
    • ST6: 125 x 250 cm
    • ST7: 13.27 x 250 cm
    • ST8: 125 x 248.9 cm
    • ST9: 125 x 248.9 cm
    • ST10: 125 x 248.9 cm
    • ST11: 18.33 x 248.9 cm
    Materialen van bouw
    Mauerlat onder a gambrel stralen
    • Breedte: 15 cm
    • Dikte: 15 cm
    • Lengte: 570 cm
    • Het aantal: 2 pc ' s.
    • Totale lengte: 1140 cm
    • Het volume: 0.257 m3
    Mauerlat onder de kant hellingen
    • Breedte: 15 cm
    • Dikte: 15 cm
    • Lengte: 600 cm
    • Het aantal: 2 pc ' s.
    • Totale lengte: 1200 cm
    • Het volume: 0.27 m3
    Ridge bundel
    • Breedte: 15 cm
    • Dikte: 5 cm
    • Lengte: 5 cm
    • Het aantal: 1 pc ' s.
    • Het volume: 0 m3
    Het centrum/de tussenliggende balken
    • Breedte: 15 cm
    • Dikte: 5 cm
    • Lengte: 494.77 cm
    • Het aantal: 4 pc ' s.
    • Totale lengte: 1979.07 cm
    • Het volume: 0.148 m3
    Diagonale balken
    • Breedte: 15 cm
    • Dikte: 5 cm
    • Lengte: 603.07 cm
    • Het aantal: 4 pc ' s.
    • Totale lengte: 2412.29 cm
    • Het volume: 0.181 m3
    Kleine spanten
    • Breedte: 15 cm
    • Dikte: 5 cm
    • Het aantal: 32 pc ' s.
    • Totale lengte: 8249.67 cm
    • Het volume: 0.619 m3
    Counter-latten
    • Breedte: 5 cm
    • Dikte: 3 cm
    • Totale lengte: 12531.17 cm
    • Het volume: 0.188 m3
    Krat
    • Breedte: 10 cm
    • Dikte: 2.5 cm
    • Totale lengte: 18556.96 cm
    • Het volume: 0.464 m3
    Dampscherm
    • Breedte: 100 cm
    • Totale lengte: 8460 cm
    • Gebied: 84.6 m2
    • Het aantal rollen: 9 pc ' s.
    Dakplaten
    • Breedte: 125 cm
    • Lengte: 250 cm
    • Het aantal: 38 pc ' s.
    • Gebied: 118.75 m2
    Isolatie
    • Dikte: 15 cm
    • Het volume: 6.897 m3
    Initiële data
    Weergeven
    • Eenheden: cm
    • Kleur tekening: kleur
    Type dak
    • Harde:  selected
    Dak
    • Hoogte: 300 cm
    • Overhang: 50 cm
    Huis
    • Kant: 600 cm
    • Wand dikte: 30 cm
    • De hoogte van de muur: 400 cm
    Mauerlat
    • Breedte: 15 cm
    • Dikte: 15 cm
    Rafter
    • Weggespoeld: 5 cm
    • Breedte: 15 cm
    • Dikte: 5 cm
    • Afstand van elkaar: 60 cm
    Dampscherm
    • Breedte: 100 cm
    • Lengte: 1000 cm
    • Ronde top: 15 cm
    • De overlap aan de kant: 15 cm
    Counter-latten
    • Dikte: 3 cm
    Krat
    • Breedte: 10 cm
    • Dikte: 2.5 cm
    • De afstand tussen de planken: 30 cm
    OSB
    • Breedte: 125 cm
    • Lengte: 250 cm
    • Dikte: 1.4 cm
    Dakplaten
    • Breedte: 125 cm
    • Lengte: 250 cm
    • Ronde top: 15 cm
    • De overlap aan de kant: 10 cm
    Kies opslaan-methode
    Opslaan als favorieten
    Om een verwijzing naar het resultaat van de berekening in de rubriek "Mijn favorieten" in uw account.
    Aandeel in het sociale netwerk
    Deel de link naar de berekening op Facebook, Google+, etc.

    Hip dak is een eigentijds design, met een schilddak, gekenmerkt door een hoge mate van aerodynamica. Door de vorm van het dak ziet er esthetisch mooi en netjes, zonder verlies aan sterkte.

    Om een mooi en functioneel gebouw is het aanbevolen uit te voeren eenvoudige berekening schilddak online calculator kalk.pro. De berekeningen zijn gemaakt voor gratis, u hoeft maar uw initiële gegevens in en klik op "Bereken". Dan kunt u de berekening resulteert in een handig formaat, verzenden van e-mail, werken met tekeningen, interactieve 3D-model.

    Bouwen van hoge kwaliteit structuren is het noodzakelijk om nauwkeurig te bepalen van de parameters van de spanten, het tekenen van de lay-out van een schilddak, voor het berekenen van de hoeveelheid van het bouwmateriaal. U kunt gebruik maken van de Pythagorese tabellen, complexe wiskundige formules en vergelijkingen of een beroep doen op de ervaring van een specialist.

    Kan worden berekend, onafhankelijk van elkaar, maar om te voorkomen dat fouten in het bouwproces, is het het beste om te gebruiken multifunctionele programma gepresenteerd op de website. Alternatieve eenvoudige variant van een tijdrovende berekening de berekening van de schilddak calculator kalk.pro-online.

    De voordelen van kalk.pro calculator schilddak online

    Met behulp van het programma kunt u besparen veel energie, tijd, geld. Voorgestelde constructie calculator schilddak is voorzien van:

    • gemak, toegankelijkheid van het gebruik;
    • gratis berekeningen, simulaties;
    • de maximale nauwkeurigheid van berekeningen;
    • berekeningen volgens de regels, eisen en normen;
    • de vorming van een interactief 3D-model (project) van het afgewerkte dak;
    • de creatie van de nodige gedetailleerde technische tekeningen van alle elementen van de hip dak, bijvoorbeeld, het plan van de heup spanten van het dak, en het hele systeem;
    • de keuze van de parameters, met inbegrip van het type dak en de maateenheid (mm, cm, m, ft, inch).

    Een belangrijk aspect van het werk programma wordt een gedetailleerde project als gevolg van berekeningen en simulaties. Schilddak, tekening, die zal worden ingediend na het uitvoeren van de relevante berekeningen, zal de exacte afmetingen van elk detail voor een betrouwbaar en robuust dakbedekking truss systeem.

    Hoe bereken hip dak?

    Bereken hip dak calculator helpt bij het bepalen van de benodigde hoeveelheid materiaal voor de constructie en de afmetingen van de belangrijkste elementen. Het gewenste resultaat te bereiken moet u de informatie over het gebouw en het dak breedte, de lengte, de overlap materiaal aan de boven-en zijkant:

    • dak afmetingen: hoogte, grootte van de luifel;
    • huis afmetingen: lengte + breedte, dikte en hoogte van de wanden, breedte + dikte mauerlat;
    • metingen van de spanten: diepte weggespoeld van de spanten, de breedte van de keper, de dikte, de afstand of de toonhoogte tussen hen;
    • de geschatte dikte kontrobreshetki en instellingen mantel;
    • informatie op de dakbedekking.

    Voor het uitvoeren van een taak, hoe bereken de oppervlakte van een schilddak of elementen van de website, het programma duurt minder dan een minuut. De gebruiker hoeft alleen maar in te voeren juiste parameters van de structuur.

    De resultaten van de berekeningen van de constructie van de calculator met schilddak

    Na de berekening van de calculator genereert alle gegevens die nodig zijn voor de inkoop van materialen, de start van de bouw van het dak:

    • de maten van alle spanten (hip dak, ze zijn anders – diagonaal, helling, enz.)
    • de lengte van de nok en de dakrand
    • plein met schilddak
    • het volume van hout voor de bouw, het bedrag van materiaal voor het dak;
    • gedetailleerde tekeningen
    • 3 d model

    Als een piramidale schilddak in natuurlijke vorm is een drie-dimensionale vorm (een piramide), het programma berekent niet alleen de omtrek van de basis, de grootte van de planken (vliegtuigen), maar de totale oppervlakte van het gebouw.

    Makkelijk te gebruiken software die beschikbaar is voor gebruikers van het netwerk – de belangrijkste voordelen van online programma ' s. Het vergemakkelijkt het proces van de bouw van het dak, zodat het ontwerp en de bouw van het ontwerp hoeft u niet van de diensten van professionals. Gebruik een functionele tool nu!

    Schilddak dak schilddak, gebouwd op de exacte berekeningen van de calculator - de sleutel tot een duurzaam dak en de esthetische uitstraling van uw huis.

    Een ander groot calculator is in staat om het berekenen van de schilddak piramidevormig dak.
