Калькулятор вальмовой четырехскатной крыши позволяет выполнить комплексный расчет стропильной системы и кровли, а также предоставляет комплект чертежей и 3D-проект.

Все калькуляторы
Ошибка расчётаПожалуйста, проверьте правильность введённых данных
Калькулятор будет доступен после внесения изменений в соответствующие параметры.
Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.
Выберите проекцию:
Расстояние: 0

Результаты расчета

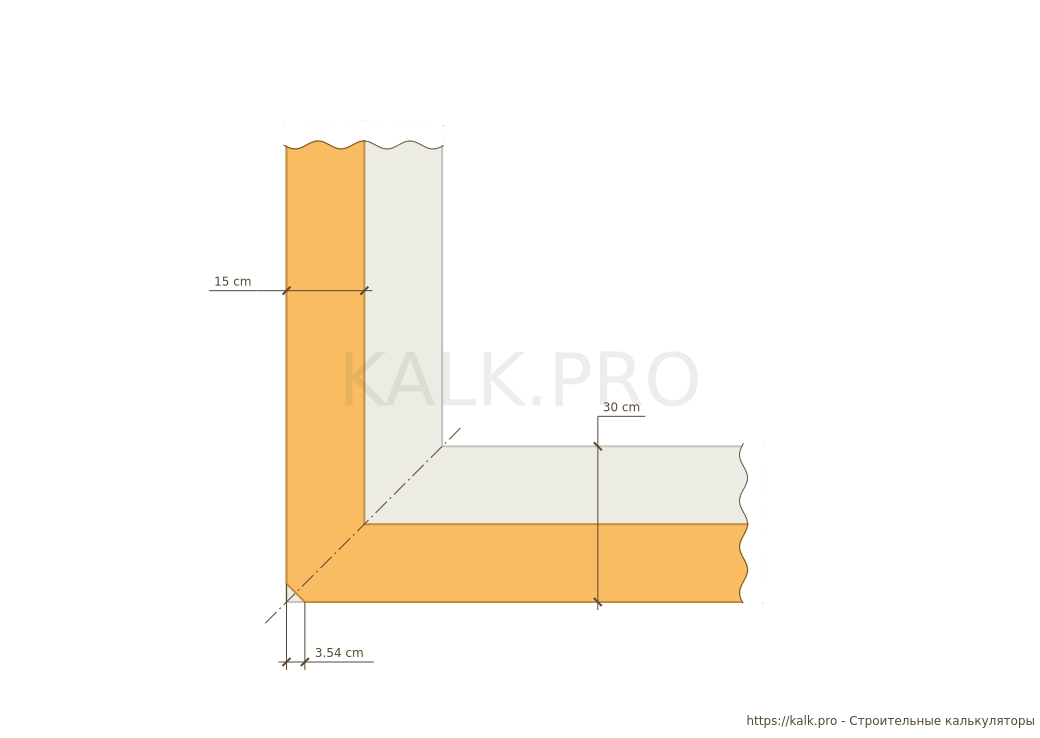

Мауэрлат под боковыми скатами
  • Ширина: 15 мм
  • Толщина: 15 мм
  • Длина: 1000 мм
  • Размер спила: 3.54 мм
Мауэрлат под вальмовыми скатами
  • Ширина: 15 мм
  • Толщина: 15 мм
  • Длина: 570 мм
Дом
  • Ширина: 600 мм
  • Длина: 1000 мм
  • Высота стены: 400 мм
  • Толщина стены: 30 мм
Крыша
  • Высота: 300 мм
  • Свес: 50 мм
  • Угол: 43.67 °
  • Площадь: 107.735 м²
Коньковый брус
  • Ширина: 15 мм
  • Длина: 405 мм
  • Толщина: 5 мм

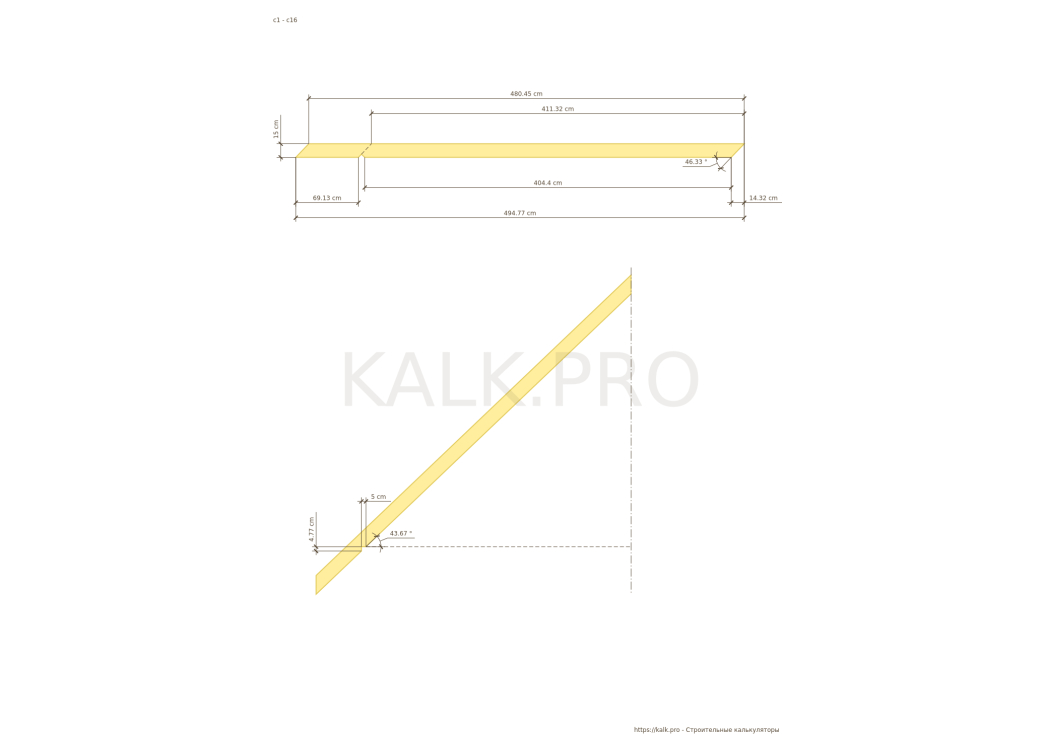

Центральное/промежуточное стропило
  • Угол спила: 46.33 °
  • Размер спила: 14.32 мм
  • Длина: 494.77 мм
  • Ширина: 15 мм
  • Толщина: 5 мм
  • Длина по скату крыши: 480.45 мм
  • Длина от конька до запила: 411.32 мм
  • Длина снизу от конька до запила: 404.4 мм
  • Длина от запила до конца свеса: 69.13 мм
  • Глубина запила вдоль стены (вертикально): 4.77 мм
  • Глубина запила по опоре (горизонтально): 5 мм

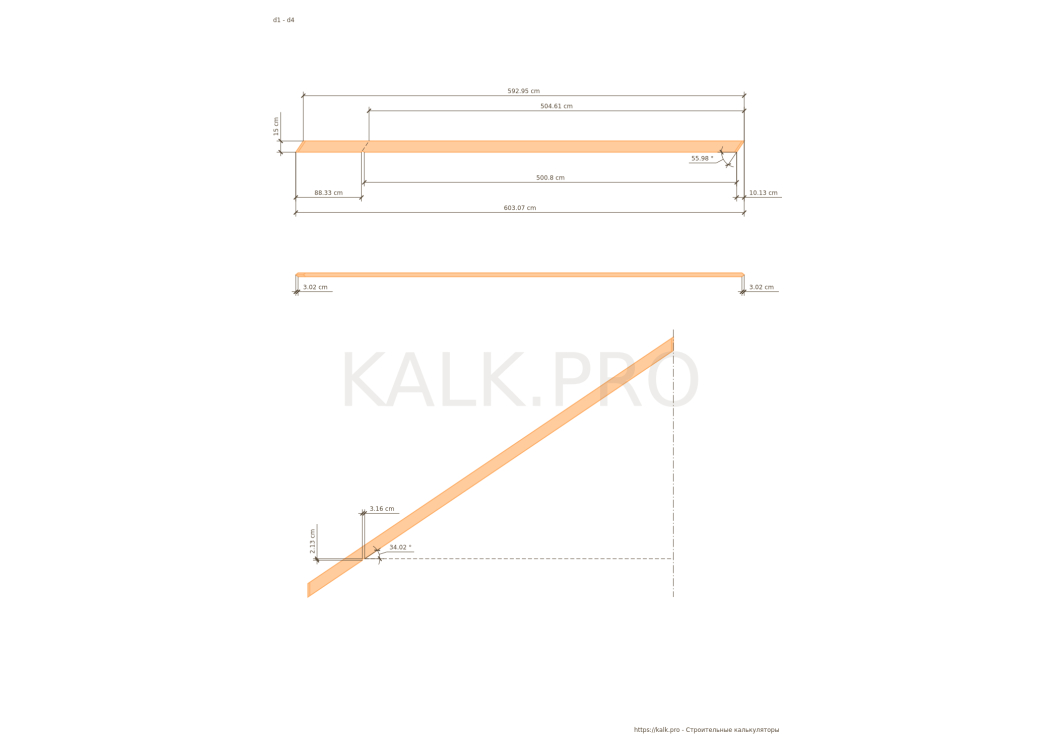

Диагональное стропило
  • Угол спила: 55.98 °
  • Размер спила: 10.13 мм
  • Длина: 603.07 мм
  • Ширина: 15 мм
  • Толщина: 5 мм
  • Длина по скату крыши: 592.95 мм
  • Длина от конька до запила: 504.61 мм
  • Длина снизу от конька до запила: 500.8 мм
  • Длина от запила до конца свеса: 88.33 мм
  • Глубина запила вдоль стены (вертикально): 2.13 мм
  • Глубина запила по опоре (горизонтально): 3.16 мм
  • Выступ: 3.02 мм

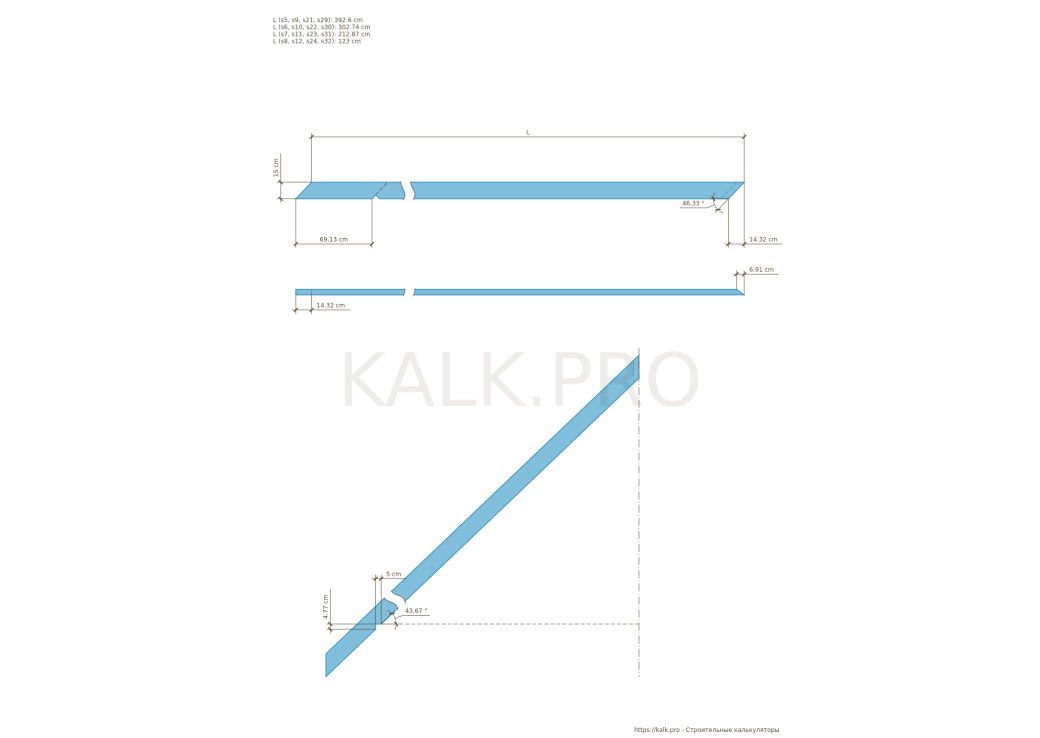

Малое стропило
  • Расстояние между досками: 60 мм
  • Угол спила: 46.33 мм
  • Размер спила: 14.32 мм
  • Длина: 494.77 мм
  • Ширина: 15 мм
  • Толщина: 5 мм
  • Длина от запила до конца свеса: 69.13 мм
  • Глубина запила вдоль стены (вертикально): 4.77 мм
  • Глубина запила по опоре (горизонтально): 5 мм
  • Размер спила около дианональной стропилы: 6.91 мм
Обрешетка
  • Угол схождения ската крыши: 54.12 °
  • Размер спила: 7.23 мм
  • Толщина: 2.5 мм
  • Ширина: 10 мм
  • Расстояние между досками: 30 мм
Пароизоляция
  • Ширина: 100 мм
  • Длина: 1000 мм
  • Количество полос: 5 шт
Расстояния между малыми стропилами
  • s1: 60 мм
  • s2: 60 мм
  • s3: 60 мм
Длины малых стропил
  • s1: 392.6 мм
  • s2: 302.74 мм
  • s3: 212.87 мм
  • s4: 123 мм
Расстояния между центральными/промежуточными стропилами
  • c1: 65 мм
  • c2: 60 мм
  • c3: 60 мм
  • c4: 60 мм
  • c5: 60 мм
  • c6: 65 мм
Расстояния между досками обрешетки
  • D1: 30 мм
  • D2: 30 мм
  • D3: 30 мм
  • D4: 30 мм
  • D5: 30 мм
  • D6: 30 мм
  • D7: 30 мм
  • D8: 30 мм
  • D9: 30 мм
  • D10: 30 мм
  • D11: 30 мм
  • D12: 23.9 мм

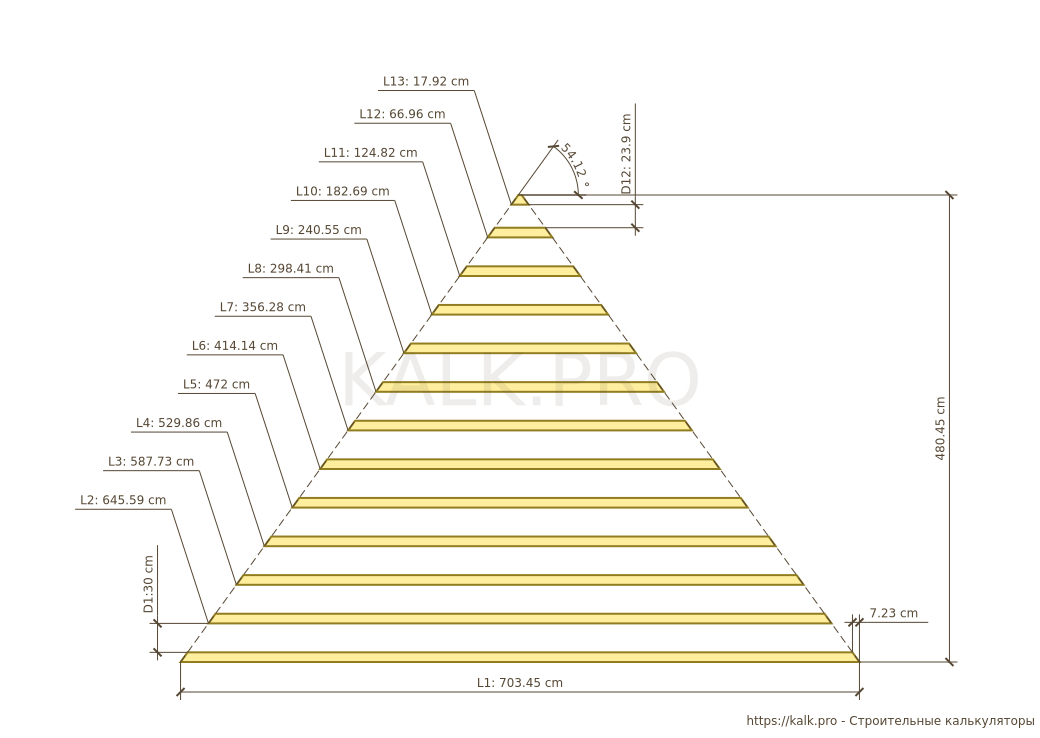

Размеры досок обрешетки на вальмовом скате
  • L1: 703.45 мм
  • L2: 645.59 мм
  • L3: 587.73 мм
  • L4: 529.86 мм
  • L5: 472 мм
  • L6: 414.14 мм
  • L7: 356.28 мм
  • L8: 298.41 мм
  • L9: 240.55 мм
  • L10: 182.69 мм
  • L11: 124.82 мм
  • L12: 66.96 мм
  • L13: 17.92 мм

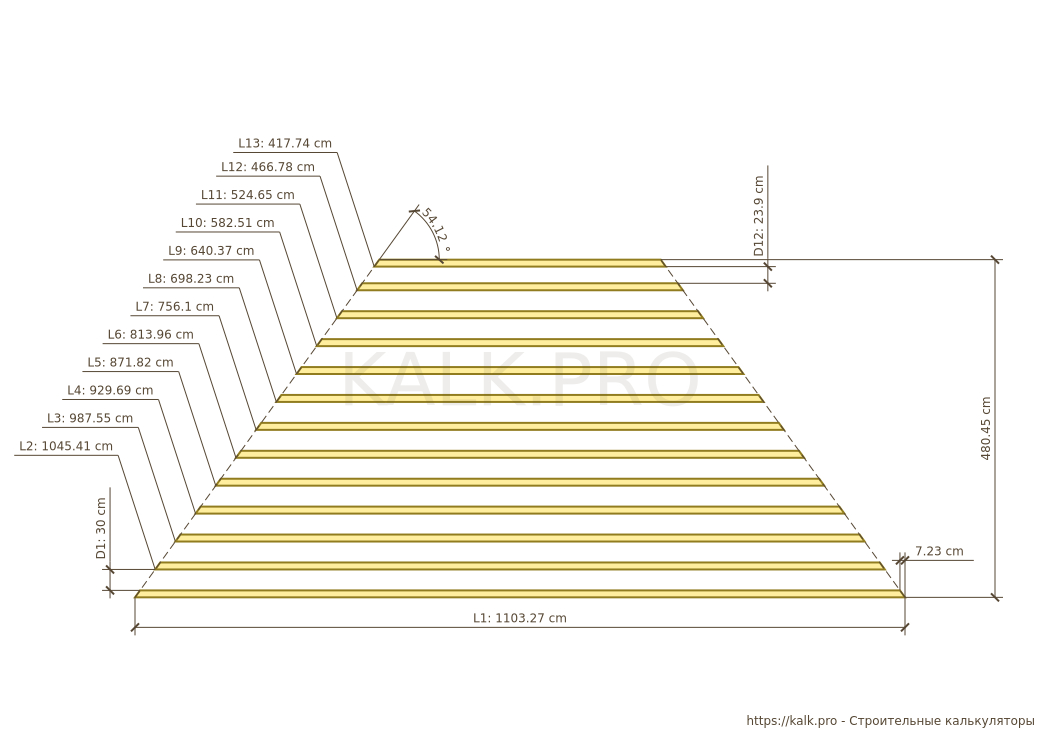

Размеры досок обрешетки на боковом скате
  • L1: 1103.27 мм
  • L2: 1045.41 мм
  • L3: 987.55 мм
  • L4: 929.69 мм
  • L5: 871.82 мм
  • L6: 813.96 мм
  • L7: 756.1 мм
  • L8: 698.23 мм
  • L9: 640.37 мм
  • L10: 582.51 мм
  • L11: 524.65 мм
  • L12: 466.78 мм
  • L13: 417.74 мм

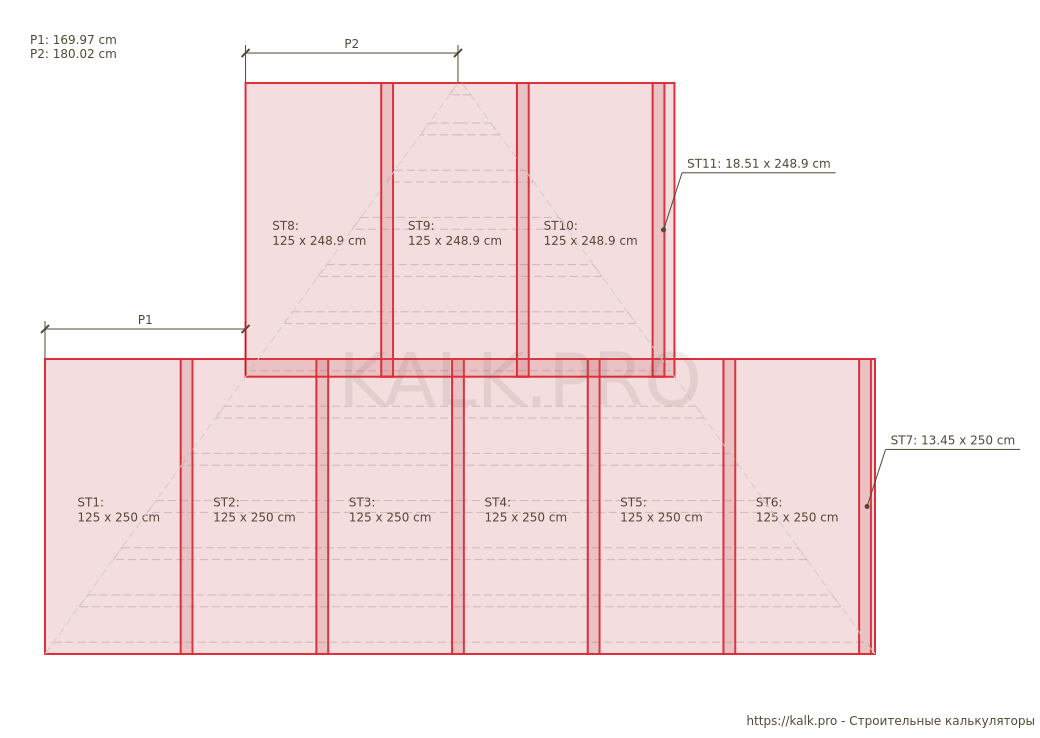

Листы кровельные (фронтальный скат)
  • ST1: 125 x 250 мм
  • ST2: 125 x 250 мм
  • ST3: 125 x 250 мм
  • ST4: 125 x 250 мм
  • ST5: 125 x 250 мм
  • ST6: 125 x 250 мм
  • ST7: 13.45 x 250 мм
  • ST8: 125 x 248.9 мм
  • ST9: 125 x 248.9 мм
  • ST10: 125 x 248.9 мм
  • ST11: 18.51 x 248.9 мм

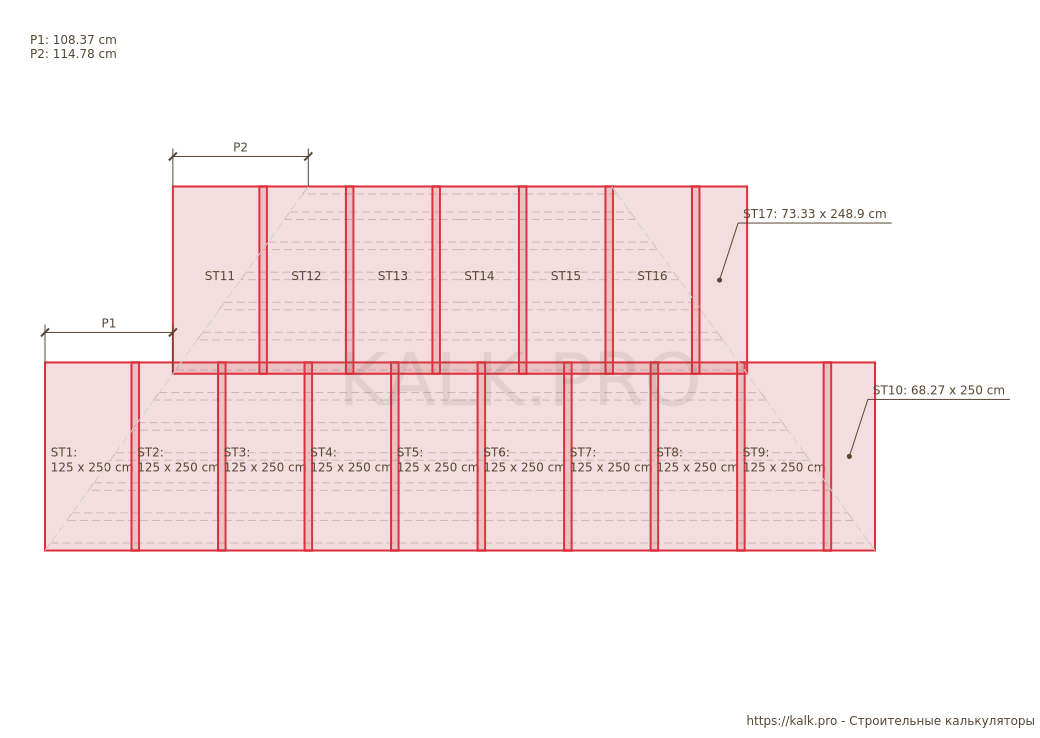

Листы кровельные (боковой скат)
  • ST1: 125 x 250 мм
  • ST2: 125 x 250 мм
  • ST3: 125 x 250 мм
  • ST4: 125 x 250 мм
  • ST5: 125 x 250 мм
  • ST6: 125 x 250 мм
  • ST7: 125 x 250 мм
  • ST8: 125 x 250 мм
  • ST9: 125 x 250 мм
  • ST10: 68.27 x 250 мм
  • ST11: 125 x 248.9 мм
  • ST12: 125 x 248.9 мм
  • ST13: 125 x 248.9 мм
  • ST14: 125 x 248.9 мм
  • ST15: 125 x 248.9 мм
  • ST16: 125 x 248.9 мм
  • ST17: 73.33 x 248.9 мм

Материалы конструкции

Мауэрлат под вальмовыми скатами
  • Ширина: 15 мм
  • Толщина: 15 мм
  • Длина: 570 мм
  • Количество: 2 шт
  • Итоговая длина: 1140 мм
  • Объём: 0.257 м³
Мауэрлат под боковыми скатами
  • Ширина: 15 мм
  • Толщина: 15 мм
  • Длина: 1000 мм
  • Количество: 2 шт
  • Итоговая длина: 2000 мм
  • Объём: 0.45 м³
Коньковый брус
  • Ширина: 15 мм
  • Толщина: 5 мм
  • Длина: 405 мм
  • Количество: 1 шт
  • Объём: 0.03 м³
Центральные/промежуточные стропила
  • Ширина: 15 мм
  • Толщина: 5 мм
  • Длина: 494.77 мм
  • Количество: 16 шт
  • Итоговая длина: 7916.28 мм
  • Объём: 0.594 м³
Диагональные стропила
  • Ширина: 15 мм
  • Толщина: 5 мм
  • Длина: 603.07 мм
  • Количество: 4 шт
  • Итоговая длина: 2412.29 мм
  • Объём: 0.181 м³
Малые стропила
  • Ширина: 15 мм
  • Толщина: 5 мм
  • Количество: 32 шт
  • Общая длина: 8249.67 мм
  • Объём: 0.619 м³
Контр-обрешетка
  • Ширина: 5 мм
  • Толщина: 3 мм
  • Итоговая длина: 18296.53 мм
  • Объём: 0.274 м³
Обрешетка
  • Ширина: 10 мм
  • Толщина: 2.5 мм
  • Итоговая длина: 28956.96 мм
  • Объём: 0.724 м³
Пароизоляция
  • Ширина: 100 мм
  • Итоговая длина: 11050 мм
  • Площадь: 110.5 м²
  • Количество рулонов: 12 шт
Листы кровельные
  • Ширина: 125 мм
  • Длина: 250 мм
  • Количество: 53 шт
  • Площадь: 165.625 м²
Утеплитель
  • Толщина: 15 мм
  • Объём: 11.392 м³

Указанные «Размеры»

Отображение
  • Единицы измерения: cm мм
  • Цвет чертежа: paint мм
Тип кровли
  • Жёсткая:  выбрано
Крыша
  • Высота: 300 мм
  • Свес: 50 мм
Дом
  • Ширина: 600 мм
  • Длина: 1000 мм
  • Толщина стены: 30 мм
  • Высота стены: 400 мм
Мауэрлат
  • Ширина: 15 мм
  • Толщина: 15 мм
Стропило
  • Запил: 5 мм
  • Ширина: 15 мм
  • Толщина: 5 мм
  • Расстояние друг от друга: 60 мм
Пароизоляция
  • Ширина: 100 мм
  • Длина: 1000 мм
  • Нахлест сверху: 0 мм
  • Нахлест сбоку: 15 мм
Контр-обрешетка
  • Толщина: 3 мм
Обрешетка
  • Ширина: 10 мм
  • Толщина: 2.5 мм
  • Расстояние между досками: 30 мм
Листы ОСП
  • Ширина: 125 мм
  • Длина: 250 мм
  • Толщина: 1.4 мм
Листы кровельные
  • Ширина: 125 мм
  • Длина: 250 мм
  • Нахлест сверху: 15 мм
  • Нахлест сбоку: 10 мм
Выберите способ сохранения
Добавить в закладки
Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.
Поделиться
Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.

Как сохранить расчет на свой компьютер?

  1. Подберите необходимые параметры расчета.
  2. Выберите подходящий "Способ сохранения".
  3. Выберите "Вариант оплаты" за предоставление доступа к ПО:
    • Подписка "Новичок" активирует доступ к детальным чертежам и расчетам. Сохранение каждого уникального расчета оплачивается отдельно. В соответствии с действующим прейскурантом. Любой приобретенный расчет можно повторно бесплатно скачать неограниченное число раз. Список "Сохраненных расчетов" доступен в Личном кабинете.
    • Подписка "Умелец" активирует доступ к детальным чертежам и расчетам, предоставляет возможность сохранять и скачивать любые расчеты неограниченное число раз за время действия подписки.
    • Подписка "Профи" дает возможность установить на чертежи свой логотип или отключить имеющийся. Активирует доступ к детальным чертежам и расчетам, предоставляет возможность сохранять и скачивать любые расчетынеограниченное число раз за время действия подписки.
  4. После успешной оплаты доступа к ПО результаты расчета будут скачаны на Ваш компьютер или высланы на почту (которую Вы указывали при регистрации), в зависимости от выбранного "Способа сохранения".
  5. Обычно время сохранения результатов расчета не превышает 1 минуты.

В случае возникновения проблем при сохранении результатов расчета, пожалуйста, сообщите нам об ошибке через форму Обратной связи на странице контактов.

Выберите подписку для получения дополнительных возможностей Kalk.Pro
Более 10 000 пользователей уже воспользовались расширенным доступом для успешного создания своего проекта. Подробные чертежи и смета проекта экономят до 70% времени на подготовку элементов конструкции, а также предотвращают лишний расход материалов.
Подробнее с подписками можно ознакомиться здесь.
Отзывы о калькуляторе
Справка

Вальмовая крыша – разновидность четырехскатной крыши с двумя торцевыми скатами в форме равнобедренного треугольника (вальмы) и двумя боковыми в форме равнобедренной трапеции. Несмотря на то, что среди стандартных конструкции являются наиболее сложными и трудоемкими в изготовлении (поскольку требуют создания громоздкой стропильной системы), благодаря отсутствию вертикальных стен строение обладает высокой обтекаемостью, тем самым обеспечивая надежную защиту от обильных осадков и значительных ветровых нагрузок.

Онлайн-калькулятор расчета вальмовой крыши от КАЛК.ПРО позволяет получить готовый проект конструкции с подробной сметой и комплектом чертежей для изготовления стропильной системы, кровли, обрешетки, гидроизоляции и т. д. Кроме того, сервис предоставляет инструменты для интерактивного 3D-моделирования с помощью которого можно наглядно оценить получившееся сооружение в реальных пропорциях. Все результаты сохраняются в личном кабинете и доступны для скачивания.

Крыша является наиболее сложным элементом дома при строительстве – любая ошибка на этапе проектирования, может привести к нарушению устойчивости конструкции и, как следствие, к дополнительным расходам на доработку.



Порядок расчета вальмовой крыши

  • Шаг 1. Выберите наиболее удобные единицы измерения – мм, см, м, дюймы, футы.
  • Шаг 2. Выберите способ отрисовки чертежей – цветные, черно-белые.
  • Шаг 3. Укажите тип кровельного материала – жесткий, мягкий (влияет на тип обрешетки – разреженная или сплошная, соответственно).
  • Шаг 4. Введите параметры крыши – высота (от мауэрлата до вершины стропильной системы), свес.
  • Шаг 5. Заполните поля с параметрами дома – длина, ширина, высота, толщина стены.
  • Шаг 6. Параметры бруса для мауэрлата – ширина, толщина.
  • Шаг 7. Расчет стропильной системы – величина горизонтального запила под мауэрлат, ширина и толщина стропильной доски, расстояние между элементами (рекомендации ниже).
  • Шаг 8. Введите характеристики гидроизоляции – ширина и длина материала, величина нахлеста сверху и сбоку.
  • Шаг 9. Укажите толщину контробрешетки в горизонтальной проекции (в вертикальной всегда 5 см).
  • Шаг 10 (опционально). Укажите параметры разреженной обрешетки (в случае выбора жесткой кровли) – ширина и толщина доски, расстояние между элементами.
  • Шаг 11 (опционально). Укажите параметры сплошной обрешетки (в случае выбора мягкой кровли) – ширина, длина, толщина листа ОСП.
  • Шаг 12. Характеристики кровельных листов – ширина и длина материала, величина нахлеста сверху и сбоку.
  • Шаг 13. Проверка введённых значений и начало расчета вальмовой крыши с помощью кнопки «Рассчитать».

После выполнения расчета, на вкладке «Вид в 3D» вы можете ознакомиться с трехмерной моделью конструкции, построенной в точности по заданным параметрам. Также для подписчиков доступен дополнительный инструмент – 3D-линейка.



Особенности чертежей вальмовой крыши

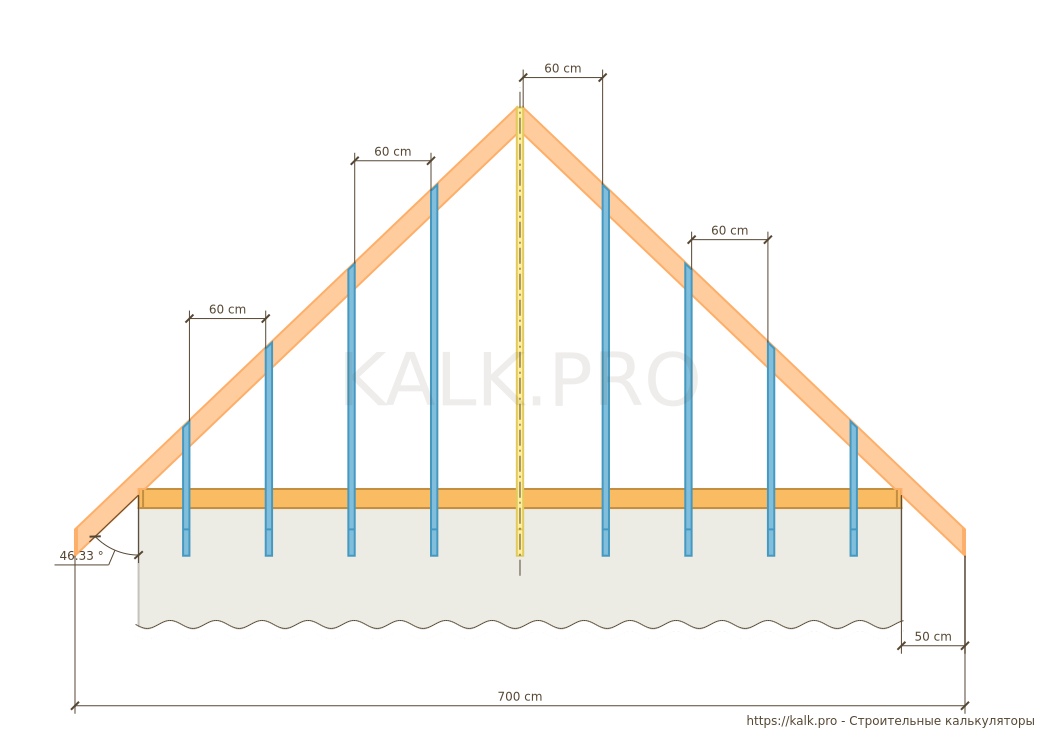

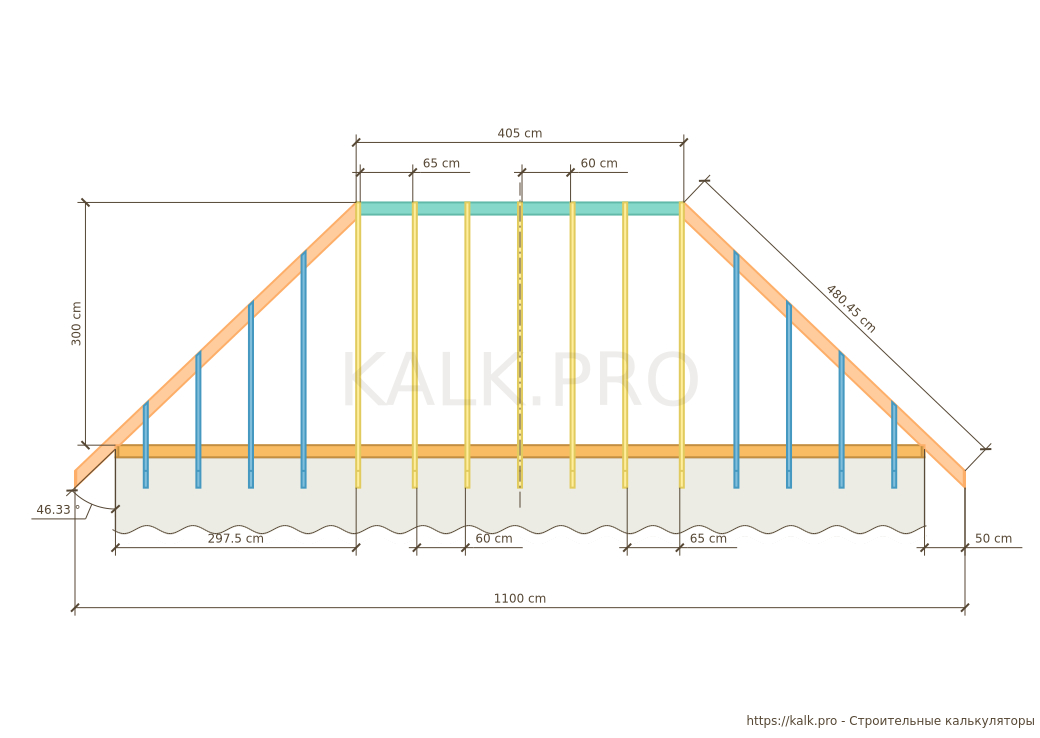

Чертеж вальмовой крыши - вид спереди
Чертеж вальмовой крыши - вид сбоку

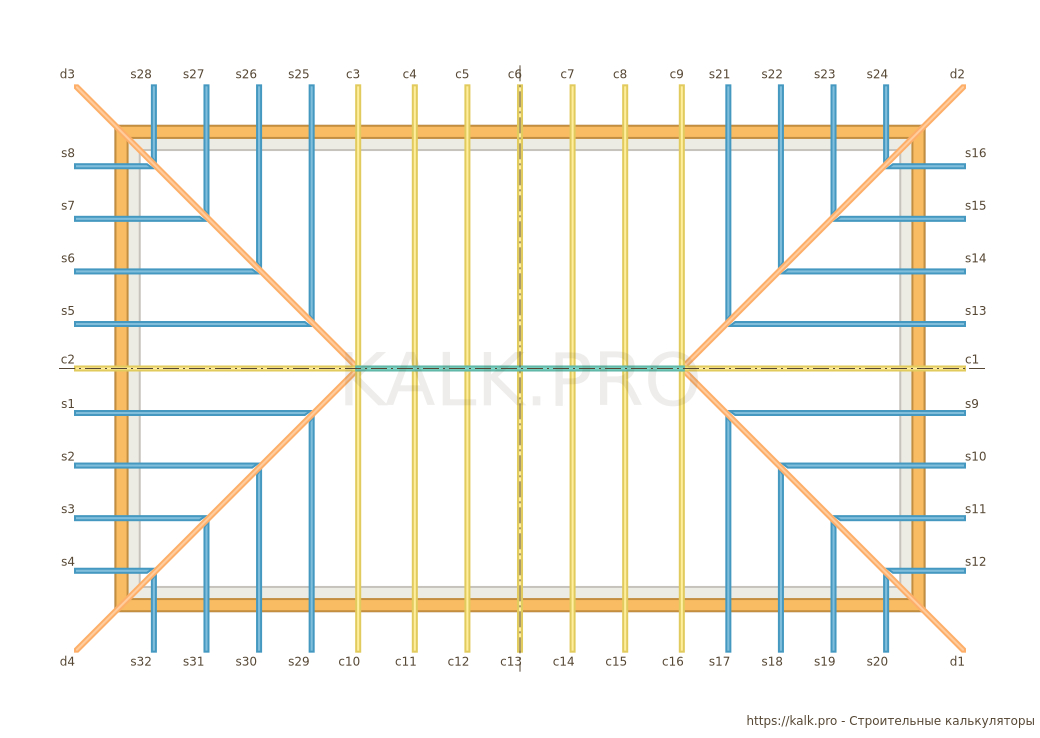

Чертеж стропильной системы вальмовой крыши - вид сверху

Для того чтобы получить общую высоту конструкции, необходимо сложить высоту стен, мауэрлата, стропильной системы, обрешетки, контробрешетки и кровельного материала.



Рекомендации

В целях экономии и при наличии определенных навыков, большинство владельцев земельных участков предпочитают заниматься строительством самостоятельно. Для того чтобы создать максимально безопасную и устойчивую вальмовую крышу, мы рекомендуем на этапе расчета внимательно ознакомиться с положениями соответствующих нормативных документов, а также изучить особенности технологии изготовления деталей и их сборки.

Основные требования перечислены в документах: СНиП II-26-76 (СП 17.13330.2011) «Кровли», СП 31-101-97 «Проектирование и строительство кровель», СНиП 2.01.07-85* (СП 20.13330.2010) «Нагрузки и воздействия», СНиП 3.03.01-87 (СП 70.13330.2011) «Несущие и ограждающие конструкции», СНиП II-25-80 (СП 64.13330.2017) «Деревянные конструкции», ГОСТ 11047-90 «Детали и изделия деревянные для малоэтажных жилых и общественных зданий», ГОСТ 30547-97 «Материалы рулонные кровельные и гидроизоляционные», ГОСТ 25772-83 «Ограждения лестниц, балконов и крыш стальные».

В таблицах ниже представлены оптимальные параметры элементов для типовых конструкций на которые можно ориентироваться при использовании калькулятора вальмовой крыши. Если вас интересуют комментарии по данным пунктам и другие рекомендации по проектированию кровельных систем, перейдите на страницу раздела «Расчет крыши онлайн».

Параметр, характеристика

Оптимальный диапазон

Угол наклона крыши

20-45°

Свес карнизный

50-100 см

Свес фронтонный / Выпуск

40-70 см

Размер мауэрлата

100х150 мм
150х150 мм

Размер стропил

50х150 мм
50х200 мм

Соотношение глубины запила и ширины стропил

1/4
1/3

Шаг стропил

60-100 см

Размер обрешетки

25х100 мм
40х150 мм

Шаг обрешетки в зависимости от типа кровли (мягкая, черепица, профнастил)

1-10 см
30-40 см
30-65 см

Размер контробрешетки

30х50 мм

Нахлест гидроизоляции

10-20 см

Толщина теплоизоляции

10-15 см



Наши инструменты обеспечивают точный и надежный расчет стропильной системы вальмовой четырехскатной крыши. Если же вы хотите получить больше информации непосредственно о строительстве – пошаговая инструкция по сборке расположена на странице «Крыша своими руками».
