Kalk.Pro
Belki stropowe
Belka klejona z forniru LVL Ultralam

Można również obliczyć

Kalkulator będzie dostępny po wprowadzeniu zmian w odpowiednich parametrów.

Kliknij przycisk "Oblicz", aby otworzyć okno ustawień.

Interfejs przełącznika

newold

Wyświetlenie

Kolor rysunku:

paint

Задача

VST

Рассчитать сечение балки при известном шаге между балками

VSE

Рассчитать расстояние между балками при известном сечении балки

Дополнительные данные

WID

Известна ширина сечения балки - b

RAT

Известно соотношение высоты сечения балки к её ширине - h/b

Характеристики балки

Длина/Пролет балки — расстояние между опорами балки:

BLN

Вид балки:

BTY

Ультралам Rb

Пропитка:

IMP

Условия эксплуатации балки

Срок службы, согласно СНиП II-25-80 (СП 64.13330.2011):

LFT

От 50 до 100 лет

Температурный режим эксплуатации:

TMP

До 35 °С

Эксплуатационная влажность древесины/Максимальная влажность воздуха при температуре 20 °С:

WML

До 12% / До 65%

Вести расчет для конструкций, в которых напряжения в элементах, возникающие от постоянных и временных длительных нагрузок, превышают 80% суммарного напряжения от всех нагрузок согласно СП 64.13330.2011 Деревянные конструкции. Актуализированная редакция СНиП II-25-80 п.5.2 (в):

MDC

Нет

Стоимость леса

Цена за 1м3:

PPC

руб.

Конфигурация перекрытия

Длина стены дома (внутренняя сторона), на которую укладываются балки:

WLN

Полная длина балки (с учетом краёв, упирающихся на стены):

BFL

Нагрузка действующая на балку (200 кг/м2 - чердачное перекрытие, 400 кг/м2 - перекрытия жилых зданий):

NLD

кг/м2

Предельный прогиб балки в долях пролета:

LID

1/350 - При наличии стяжки

Interfejs przełącznika

newold

Wybierz odwzorowanie:

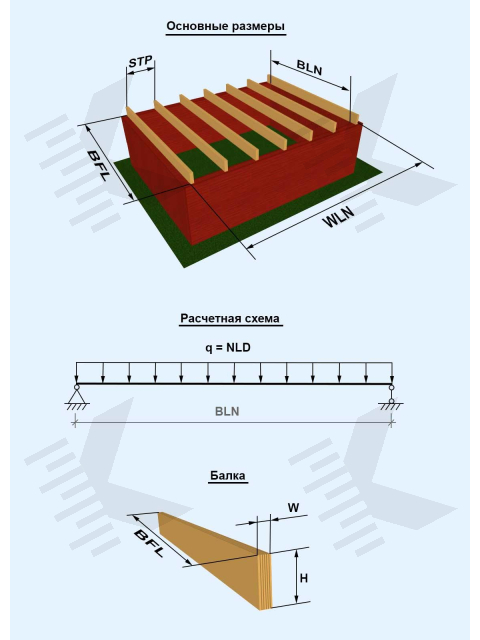

Вид сверху на расположение деревянных балок на перекрытии

Interfejs przełącznika

newold

Odległość: 0

Wyniki obliczeń

Подобранная балка

Сечение: 260x90 mm
Площадь сечения: 23400 mm 2
Максимальный шаг между балками: 60 cm
Fmax (максимальный прогиб балки): 1.54 cm
I (момент инерции): 131.82 cm 4
Mmax (максимальный изгибающий момент): 8581.79 MPaXcm 3
Wreq (момент сопротивления балки в соответствии с выбранным вариантом древесины и условиями эксплуатации): 286.06 cm3

Минимальные параметры балки

Сечение: 252x80 mm
Площадь сечения: 20160 mm 2

Параметры балки при расчете на "прочность"

Сечение: 146x80 mm
Площадь сечения: 11680 mm 2

Параметры балки при расчете на "прогиб"

Сечение: 252x80 mm
Площадь сечения: 20160 mm 2

Materiały konstrukcyjne

Балки

Сечение: 260x90 mm
Площадь сечения: 23400 mm 2
Шаг между балками: 60 cm
Расстояние между балками: 51 cm
Длина: 6 m
Количество: 18 szt.
Объём: 2.53 m3
Общая стоимость: 17710 zł.

Wstępne dane

Задача

Рассчитать сечение балки при известном шаге между балками: 60 cm

Дополнительные данные

Известна ширина сечения балки - b: 80 mm

Характеристики балки

Длина/Пролет балки — расстояние между опорами балки: 5.4 m
Ширина сечения (b): 80 mm
Вид балки: Ультралам Rb
Пропитка: Нет пропитки

Конфигурация перекрытия

Длина стены дома (внутренняя сторона), на которую укладываются балки: 10 m
Полная длина балки (с учетом краёв, упирающихся на стены): 6 m
Нагрузка действующая на балку (200 кг/м2 - чердачное перекрытие, 400 кг/м2 - перекрытия жилых зданий): 400 m 2
Предельный прогиб балки в долях пролета: 1/350 - При наличии стяжки

Условия эксплуатации балки

Срок службы, согласно СНиП II-25-80 (СП 64.13330.2011): До 50 лет
Температурный режим эксплуатации: До 35 °С
Эксплуатационная влажность древесины/Максимальная влажность воздуха при температуре 20 °С: До 12% / До 65%
Вести расчет для конструкций, в которых напряжения в элементах, возникающие от постоянных и временных длительных нагрузок, превышают 80% суммарного напряжения от всех нагрузок согласно СП 64.13330.2011 Деревянные конструкции. Актуализированная редакция СНиП II-25-80 п.5.2 (в): Не учитывается

Стоимость леса

Цена за 1м3: 7000 zł.

Dodaj do zakładek

Zapisz link do wyniku obliczeń w sekcji „Moje zakładki” na moim koncie.

Zeskanuj kod QR

Uzyskaj link do obliczeń z parametrami, skanując kod QR

Obliczenia wykonuje się dla belki jednoprzęsłowej z belki LVL.

LVL-Brus - nowy i zaawansowany technologicznie materiał kompozytowy wykonany na bazie forniru puff z drewna iglastego. Będąc całkowicie jednorodnym przez cały czas, posiadając te same właściwości fizyczne i techniczne, belki LVL są uważane za jedne z najsilniejszych i najtrwalszych, przewyższając w podobnych wskaźnikach jednoczęściową i klejoną belkę.

Wykonać obliczanie stropu z belki LVL na naszym skutecznym kalkulatorze online KALK.PRO i uzyskaj optymalne wartości przekroju lub skoku między legarami. Otrzymasz również maksymalną wartość ugięcia, oddzielne parametry przy obliczaniu wytrzymałości i ugięcia, zestaw rysunków i adaptacyjny model 3D.

Wszystkie obliczenia są wykonywane z uwzględnieniem Snip II-25-80 (SP 64.13330.2011), a specyfikacje materiału oparte są na produktach pod marką Ultralam™ LVL. Szczegółowe instrukcje dotyczące pracy z kalkulatorem można znaleźć na stronie sekcji "Obliczanie belek".

Obliczanie stropu z belki LVL
