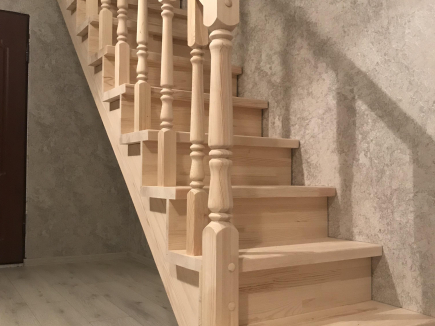

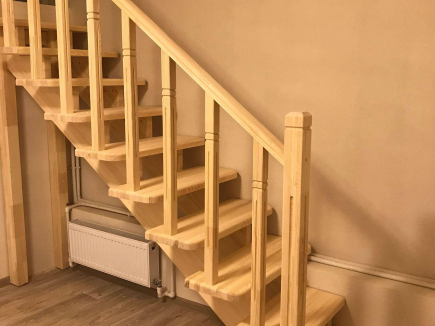

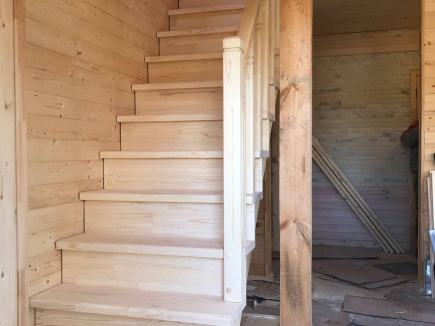

Расчет прямой лестницы на косоуре — онлайн-калькулятор с чертежами и 3D

Воспользуйтесь 3D-калькулятором прямой лестницы на косоуре с чертежами и размерами бесплатно — выполните расчет и получите проект прямой лестницы на косоурах онлайн.

Ошибка расчётаПожалуйста, проверьте правильность введённых данных
Калькулятор будет доступен после внесения изменений в соответствующие параметры.
Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.
Переключить интерфейс
Отображение
DU
CL
Тип лестницы
LF
RG
Размеры лестницы, проем
Y
X
Z
Ступени
QS
18
SW
SF
SO
SP
Косоуры
T
WI
Подступенки
H
HT
AS
Плита перекрытия
SX
ST
Ограждение (балюстрада)
RH
BA
RT
RW
Стена
WT
Переключить интерфейс
Выберите проекцию:
Переключить интерфейс
Расстояние: 0
Результаты расчета
Лестница
  • Угол наклона: 32.42 °
  • Формула удобства (h + s): 45.43 см
  • Формула Блонделя (2h + s): 63.08 см
  • Высота ступени: 17.65 см
  • Ширина ступени: 33.63 см
  • Ширина проступи: 27.78 см
  • Количество ступеней: 16 шт
  • Ширина лестницы: 100 см
  • Минимальная ширина косоура: 15.1 см
Материалы конструкции
Косоуры
  • Ширина: 30 см
  • Длина: 524.45 см
  • Толщина: 4 см
  • Количество: 2 шт
  • Объем: 0.126 м³
Ступени
  • Ширина: 33.63 см
  • Длина: 100 см
  • Толщина ступени: 4 см
  • Количество: 16 шт
  • Объем: 0.215 м³
Подступенки
  • Ширина: 13.65 см
  • Длина: 100 см
  • Толщина: 2.5 см
  • Количество: 16 шт
  • Объем: 0.055 м³
Ограждение (балюстрада)
  • Ширина поручня: 8 см
  • Толщина поручня: 4 см
  • Длина ограждения: 542.76 см
  • Объем: 0.017 м³
Балясины
  • Сторона сечения: 5 см
  • Длина: 86.85 см
  • Количество: 17 шт
  • Объем: 0.037 м³
Указанные «Размеры»
Отображение
  • Единицы измерения: см
  • Цвет чертежа: цветной
Размеры лестницы, проем
  • Высота проема от пола до пола: 300 см
  • Длина проема: 450 см
  • Ширина лестницы: 100 см
Ступени
  • Количество: 16 шт
  • Толщина ступени: 4 см
  • Выступ края ступени (спереди): 3 см
  • Выступ края ступени (сбоку): 3 см
Косоуры
  • Толщина: 4 см
  • Ширина: 30 см
Подступенки
  • Толщина: 2.5 см
  • Подступенки за ступенью: 0 см
Плита перекрытия
  • Выступ над проемом: 100 см
  • Толщина: 20 см
Ограждение (балюстрада)
  • Высота ограждения: 90 см
  • Сторона сечения балясины: 5 см
  • Толщина поручня: 4 см
  • Ширина поручня: 8 см
Стена
  • Толщина: 20 см
Выберите способ сохранения
Добавить в закладки
Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.
Поделиться
Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.
Отзывы о калькуляторе
Материалы

Как рассчитать прямую лестницу на косоурах онлайн?

  • Шаг 1. Выберите единицы измерения, DU – мм, см, м, дюймы, футы.

  • Шаг 2. Выберите тип чертежей, CL – монохромные, цветные.

  • Шаг 3. Выберите тип лестницы – левосторонняя, LF*, правосторонняя, RG**.
    * с поворотом налево
    ** с поворотом направо

  • Шаг 4. Введите параметры лестницы, проема – высота проема, Y*, длина лестницы, X**, ширина лестницы, Z***.
    * от пола 1-го этажа до пола 2-го этажа
    * высота проема = высота лестницы (если верхняя ступень не ниже уровня 2-го этажа)
    ** длина лестницы = длина проема (если отсутствует выступ перекрытия)
    *** ширина лестницы = ширина проема

  • Шаг 5. Подберите параметры ступеней – количество ступеней, QS, толщина ступеней, SW, выступ края ступеней (спереди), SF*, выступ края ступени (сбоку), SO*.
    * выступ края ступени = свес ступени

  • Шаг 5.1. Выберите установить верхнюю ступень ниже уровня 2-ого этажа или оставить на уровне пола 2-го этажа, SP.

  • Шаг 6. Выберите установить подступенки или нет, H.

  • Шаг 6.1. Введите параметры подступенов — толщина подступенков, HT.

  • Шаг 6.2. Выберите установить подступенки за ступенью или нет, AS*.
    * если активно, ширина ступени уменьшается на толщину подступенка

  • Шаг 7. Введите параметры косоуров – толщина косоура, T, ширина косоура, WI.

  • Шаг 8. Введите параметры ограждения – сечение балясины, BA, высота ограждения, RH*, толщина поручня, RT, ширина поручня, RW.
    * высота ограждения = высота балясины + толщина поручня

  • Шаг 9. Введите параметры перекрытия* – толщина перекрытия, ST, выступ над проемом, SX**.
    * требуется только для визуализации
    ** влияет на минимальную высоту прохода (отображается на чертежах и 3D)

  • Шаг 10. Введите параметры стен* — толщина стены, WT.
    * требуется только для визуализации

  • Шаг 11. Внимательно проверьте все значения и выполните расчет прямой лестницы на косоурах, нажав на кнопку «Рассчитать» в онлайн-калькуляторе.



Смежные нормативные документы

  • СП 64.13330.2017 «Деревянные конструкции»
  • СП 118.13330.2022 «Общественные здания и сооружения»
  • СП 20.13330.2016 «Нагрузки и воздействия»
  • СП 112.13330.2011 «Пожарная безопасность зданий и сооружений»



Если вы хотите получить больше информации по проектированию, перейдите на основную страницу раздела «Расчет лестницы».



Чертежи прямой лестницы на косоуре

Чертеж прямой лестницы на косоурах
Чертеж прямой лестницы на косоурах
Чертеж косоура прямой лестницы
Чертеж ступеней прямой лестницы на косоурах
