Beräkning av raka trä trappor på strängar

Fel beräkningVänligen kontrollera era synpunkter
Räknaren kommer att vara tillgänglig efter förändringar i de relevanta parametrarna.
Klicka på "Beräkna" för att öppna fönstret alternativ.
Välj projektion:

Beräkning av resultat

Stege
  • Vinkel: 32.5 °
  • Höjd steg: 17.6 mm
  • Djup steg: 27.7 mm
  • Antal steg: 16 pc-datorer.
  • Bredd: 100 mm
  • Min. W. stringer: 15.1 mm

Material-konstruktion

öppna Strängar
  • Bredd: 30 mm
  • Längd: 522.8 mm
  • Tjock: 6 mm
  • Antal: 2 pc-datorer.
  • Объем: 0.188 m3
Scenen
  • Bredd: 35.2 mm
  • Längd: 100 mm
  • Tjock: 4 mm
  • Antal: 16 pc-datorer.
  • Объем: 0.225 m3
Stigarledningar
  • Sirina: 13.6 mm
  • Längd: 100 mm
  • Tjock: 2.5 mm
  • Antal: 15 pc-datorer.
  • Объем: 0.051 m3
Räcken
  • Bredd: 8 mm
  • Tjock: 4 mm
  • Längd: 539.8 mm
  • Volymer: 0.017 m3
Ståndare
  • Sida avsnitt: 5 mm
  • Längd: 86.9 mm
  • Antal: 16 pc-datorer.
  • Объем: 0.035 m3

Angivna mått

Karta
  • Enheter: 1 mm
  • Färg och teckning: 1 mm
Span
  • avslut: 300 mm
  • span Längd: 450 mm
  • Bredden på trappan: 100 mm
Scenen
  • Totala antalet: 14 pc-datorer.
  • Tjock: 4 mm
  • kantstödet: 5 mm
öppna Strängar
  • Tjock: 6 mm
  • Bredd: 30 mm
Stigarledningar
  • Tjock: 2.5 mm
Platta
  • Avsats ovanför öppningen: 100 mm
  • Tjock: 20 mm
Räcken
  • Höjd: 90 mm
  • Sidan tvärsnitt ståndare: 5 mm
  • tjocklek på ledstången: 4 mm
  • Bredd av järnväg: 8 mm
Vägg
  • Tjock: 20 mm
Välj spara metod
Bokmärke
Håll en hänvisning till resultatet av beräkningen i avsnittet "Mina bokmärken" i ditt konto.
Dela på sociala nätverk
Spara i det sociala. nätverket.

Hur man sparar beräkningen på din dator?

  1. Plocka upp den nödvändiga parametrar för beräkning.
  2. Välj rätt "Metod för bevarande".
  3. Välj "betalningsmetod" för att ge tillgång till:
    • Abonnemang "Nybörjare" ger tillgång till detaljerade ritningar och beräkningar. Bevarandet av varje unik beräkning debiteras separat. I enlighet med prislista. Någon har köpt kan du beräkna gratis för att ladda ner obegränsat antal gånger. Listan över Sparade beräkningar", tillgänglig på Personligt konto.
    • Abonnemang Umelec ger tillgång till detaljerade ritningar och beräkningar, ger möjlighet att spara och ladda ner någon av de beräkningar av obegränsad det antal gånger under den tid abonnemanget.
    • Abonnemang Profi här kan du ställa in ritningar av din logotyp eller mindre är tillgängliga. Gör det möjligt tillgång till detaljerade ritningar och beräkningar, ger möjlighet att spara och ladda ner någon av de beräkningar avobegränsad det antal gånger under den tid abonnemanget.
  4. Efter lyckad betalning, tillgång till resultatet av den beräkningen kommer att laddas ner till Din DATOR eller skickas till din e-post (som Du använde vid registreringen), beroende på den valda typen av spara".
  5. Brukar spara resultaten av en beräkning inte mer än 1 minut.

I händelse av problem när du vill spara resultaten av en beräkning, vänligen skicka en felrapport via formuläret feedback kontakt-sidan.

Ladda ner DEMO:

Välj prenumerationen för ytterligare funktioner Kalk.Pro

Alla intäkter kommer att användas för att utveckla nya miniräknare och förbättra funktionaliteten i befintliga.

Mer information om abonnemang finns på här.
Vår kalkylator på din hemsida
Уникальный и удобный инструмент — umicms.demo site
Уникальный и удобный инструмент

Калькулятор будет работать прямо на вашем сайте. Мы не переманиваем к себе ваших посетителей, а фактически — дарим удобный и полезный инструмент.

Польза вам и вашим посетителям — umicms.demo site
Польза вам и вашим посетителям

Увеличьте количество своих посетителей, размещая наши виджеты на своем сайте. Пользователи будут рекомендовать Ваш сайт, получив однажды успешный опыт.

Прибавка к популярности — umicms.demo site
Прибавка к популярности

Размещайте виджет на сайте или прямо в публикациях своего блога. Пользователи будут возвращаться к Вам снова, потому что наши калькуляторы — просты и удобны.

Легко настроить и установить — umicms.demo site
Легко настроить и установить

Вы можете установить на свой сайт любой из доступных виджетов калькулятора. Просто выберите нужный, скопируйте полученный код и установите на сайт.


Узнайте на что способен виджет здесь

Или прокачайте свой сайт прямо сейчас и начните получать больше клиентов!

Hjälp

Det är mycket viktigt att utforma en bekväm trappa i trä på andra eller tredje våningen, där det även kommer att vara den minst traumatiska för dig och dina barn, utan att förlora överklagande. För att lösa problemet med korrekt beräkning av direkt rakt trätrappa i huset för att hjälpa våra online-kalkylator och hjälpa honom.

Kalkylatorn kan du utföra online-beräkning av raka trappor på strängar. Programmet genererar resultat av beräkningar av 3D-modell rak trappa, teckningar av alla strukturella element med rak trappa stringers.

Macros returned unexpected data type: %fotoalbum album(754)%



Hur att beräkna trappa på strängar på nätet?

Mäta och göra de viktigaste dimensionerna av design - parametrar för trappan, mät avståndet mellan nivåerna rena golvet i andra och första våningen. Fyll sedan i trappor, stringer och risers. Klicka på "Beräkna" - knappen.

I slutet du kommer att få en 3D-modell av trappan utformade enligt dina parametrar, till följd uppskattningar är av stege design, som omfattar vinkel av trappan, antal steg, höjd och bredd för varje steg och rak trappa i trä. Program för att beräkna trappor dra fyra detaljerad ritning rak trappa med öppna strängar:

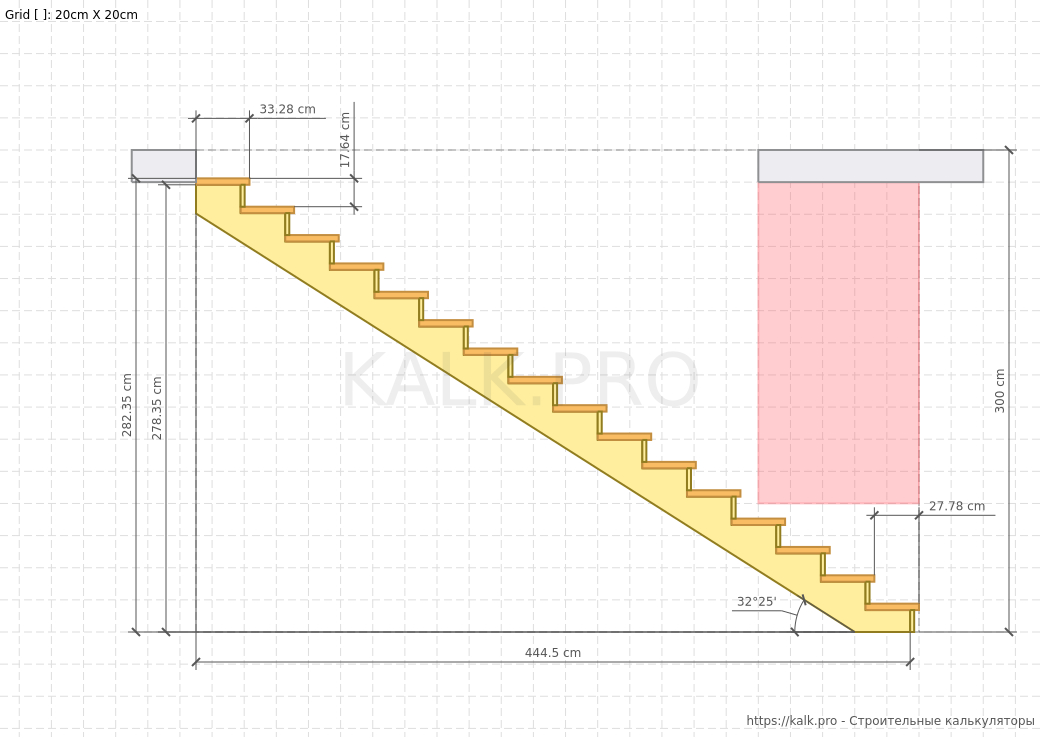

  1. visa av trappan på sidan

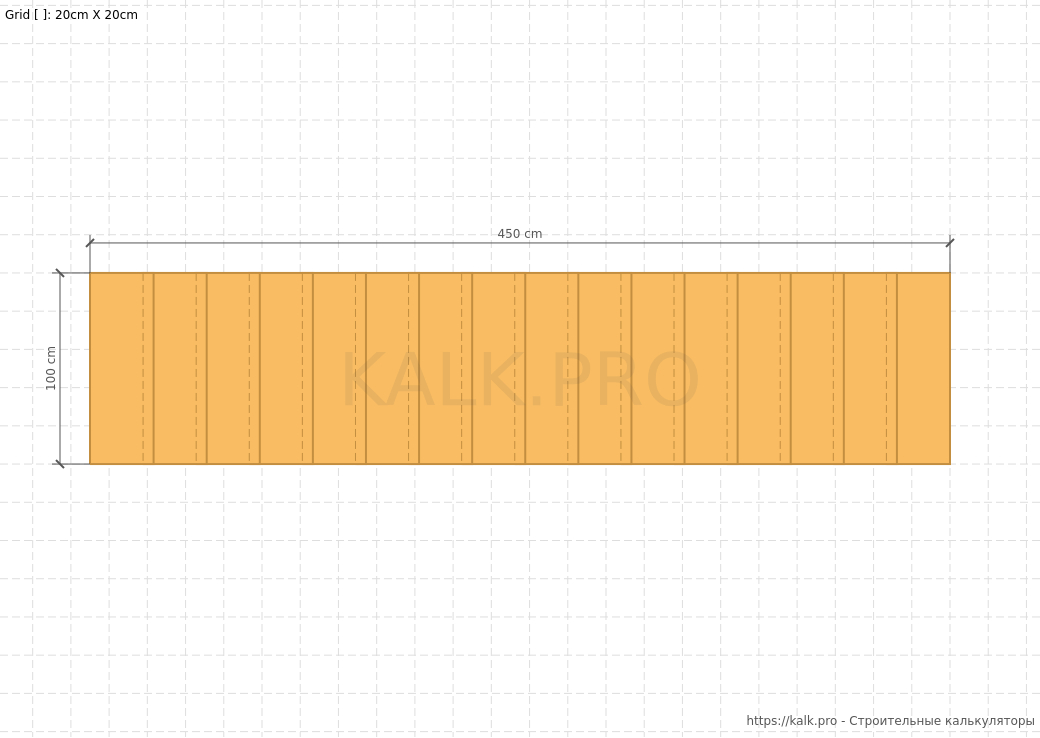

  2. visa trappor från ovan

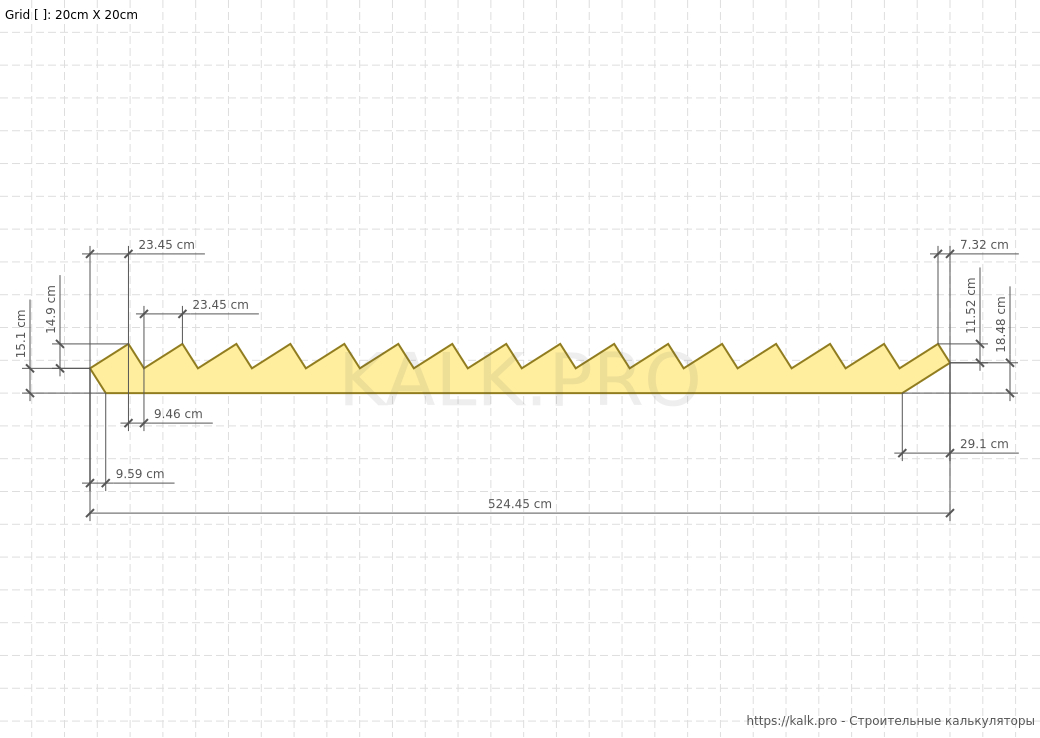

  3. en separat ritning av stringer raka trappor
  4. ritning steg

Kan inte avgöra med de nödvändiga ursprungliga dimensioner? Bara nedan kommer vi att prata dig igenom på gemensamma grundläggande i konstruktionen av parametrar i en rak stege, dess vinkel, storlek av åtgärder är utformade för att ta hänsyn till att underlätta uppstigning och nedstigning på en rak lövträd trappa.

Den optimala storleken på trappan vinkel, trappor

Det finns byggnormer och Standarder i de parametrar som är av stegar, höjd, bredd av steg, som är mycket viktiga att observera för att undvika skador. Resort till normer för GOST 23120-78 - beskriver krav för stora trappan.

Rekommenderade inställningar för trä trappor
  • Bredden på öppningen av trappan. S och standard värdet i ett privat hus med 90 - 110 cm Om utrymmet är begränsat, bredden på öppningen sause, den minsta kritiska värdet - 80 cm
  • Höjd och bredd på trappan. Enligt standarder maximal höjd av trappor får inte överstiga 200 mm. Vanligtvis 15 - 17 cm Optimala bredden för en steg-27 - 30 cm

Standard längd på steget 60 - 63 cm beräkningar ofta använda formeln "perfekt säker stege", som utvecklats århundraden sedan av de franska ingeneral Blondel: 2 steg höjd + bredd av ett steg = step 60 - 63 cm

  • Vinkeln på lutningen på trappan. Optimalt bekväm vinkel för ascent / descent - i intervallet 29 - 35 grader.
  • För tillverkningsindustrin steg och podstupenej använda en trä-Styrelsen: för att öka den optimala tjocklek på 30 mm. för led — 40 mm.
  • Minsta avsats i trä-steg (överhäng) ovan stammarna 30 mm, max 40 mm. Överhäng ökar ytan nivå.
  • De antal steg för en enda flygning av trappor - inte mer än 18 stycken. I genomsnitt 10 till 12, men det beror förstås på längden av Mars. Föreslå ett antal åtgärder för att göra det udda - alltså att börja och avsluta uppstigning eller nedstigning trappan kommer du att vara en och samma fot.
  • Höjden av ledstänger måste ärva från 90 cm för säkerhetsändamål.
  • Slutligen, glöm inte att den lägsta höjd i gången trappor, från alla steg i Mars till nästa hinder vertikalt, måste vara minst två meter.

Om vi talar om de laster som upplevs av en vanlig trappa i ett bostadshus - 300 kg/m2. P Ragib dem bör inte överstiga 1/400 av spännvidden.

3D-visualisering gör det möjligt att utvärdera användbarhet och direkt trappor till stringers, för att ge en bild av den framtida raka trappor av trä, visuellt experimentera med olika antal och storlekar av åtgärder.
