Steg 1. Välj lämpliga måttenheter-mm, cm, m, tum, fötter.
Steg 2. Anger metoden för att rita ritningar-monokrom, färg.
Steg 3. Bestämning av ingångs riktning till trappan-högerväg (med sväng till vänster), vänsterväg (med sväng till höger).
Steg 4. Bestämning av öppningens horisontella dimensioner längs de övre och nedre marscherna, liksom avståndet mellan de nedre och övre marscherna.
Steg 5. Beroende på metoden för beräkning av bredden av slitbanan-övre, mellanliggande och nedre mars exakt beroende på storleken av öppningen / lägre enligt storleken, mellanliggande och övre automatiskt / mellanliggande enligt storleken, lägre och övre automatiskt / övre enligt storleken, lägre och mellanliggande automatiskt / övre enligt storleken, lägre och mellanliggande automatiskt.
Steg 6. Ange parametrarna för trappan - bredden på marschen, höjden på öppningen ^{(om det övre steget är i nivå med 2: a våningen, höjden på öppningen = höjden på trappan)}.
Steg 7. Parametrarna för trappan-den minsta bredden av roterande stadier (och) vinkeln "parameter MW"och förlita sig på stringer på någon annan plats "alternativ MF", den nödvändiga höjden av stegen ^{(det kommer att matchas så nära som möjligt värde)}, tjocklek av trappor, avsats kant, top notch under nivån för 2: a våningen nivå (valfri).

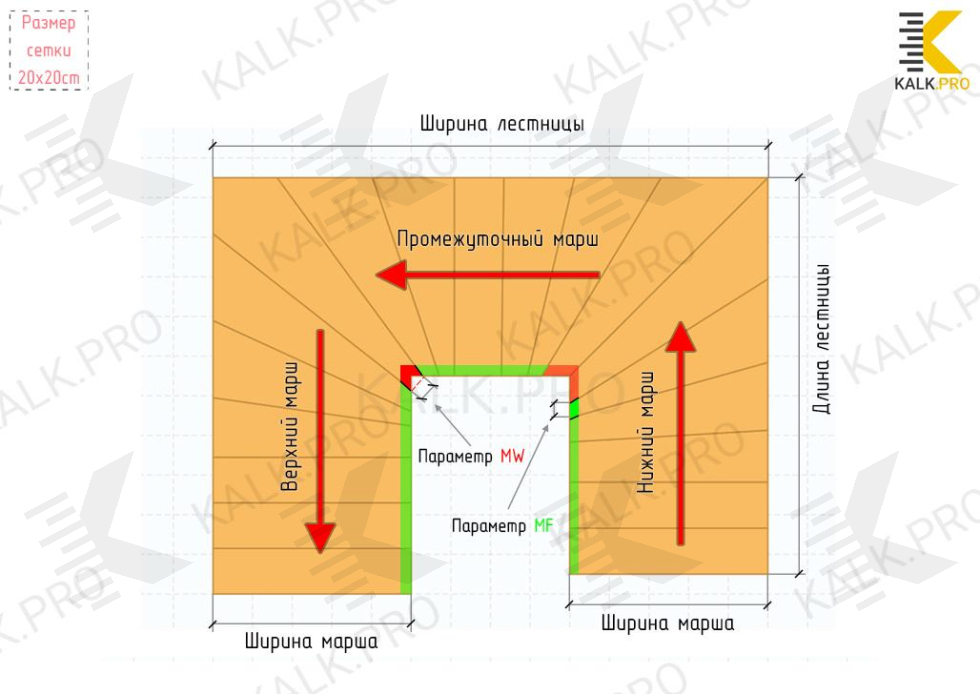

MW - minsta möjliga avstånd mellan de extrema punkterna av projektionerna av hörnstegen (eller steg) i en rak linje, MF – minsta längd på stödytan andra steg. I ritningen (toppvy), hörnstegen är markerade i rött, alla andra steg är markerade i grönt, och parametrarna MW och MF anges speciellt för denna trappdesign. För mer information om parametern MW läs artikel "Beräkning av uppkörningssteg", och de optimala värdena MF finns i blocket "Rekommendation".

Steg 8. Risers-behovet av att använda stigare i designen (valfri), tjockleken på stigarna.
Steg 9. Kosourov parametrar-tjockleken och minsta bredden på kosourov, liksom deras antal per mars (som standard, 1 stycke).
Steg 10. Tak - och väggblock används endast för 3D-visualisering och påverkar inte slutresultatet.
Steg 11. Bekräfta de angivna värdena och börja beräkna körstegen på monocosaur med en 180° rotation med "" - knappenBeräkna".

Designfunktioner / beteckningar i ritningar

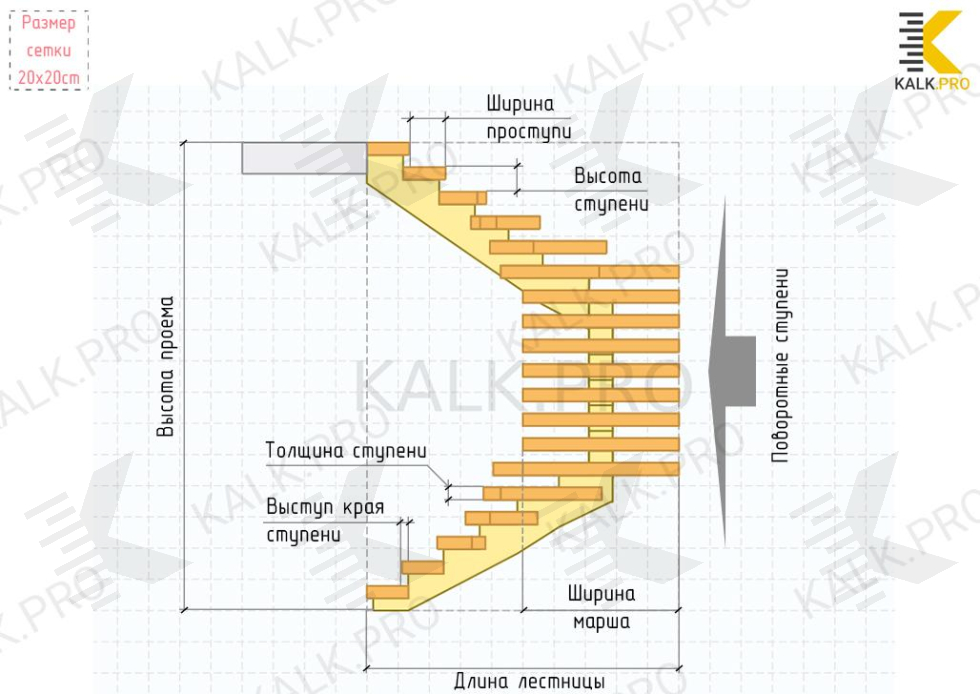

Ritning av trappor med en 180-graders sväng med ett godtyckligt antal uppkörningssteg på en monokosaur

Ritning av en 180-graders löpande stege på en monocosour

Riktningar av fibrer inuti kosour

Riktningar av fibrer inuti körstadiet

Riktningar av fibrer inuti scenen

Rekommendation

För att skapa den mest bekväma designen för drift rekommenderas att du väljer parametrarna för stegen på grundval av den universella formeln "bekväma trappor"av Francois Blondel. Detta uttryck härrör vetenskapligt och det följer att om stegets bredd minskar måste du öka höjden och vice versa - när stegets bredd ökar måste du minska höjden, samtidigt som steglängden hålls inom 600-650 mm. Även om du är intresserad av de optimala parametrarna för de återstående elementen, besök sektionssidan "Beräkning av trappor online".

Blondel formel: 2 × t + s = 60/65 cm

h-steghöjd;
s-slitbanans bredd;
60/65 cm-Den genomsnittliga steglängden hos en person.

Separat bör MF-parametern noteras, som bestämmer formen av svarvnoden på stegen och området för stödytan av steget, i synnerhet. När parametern reduceras, kommer stegen att vara mer krökt och kompakt (tenderar att bilda en spiral), men samtidigt kommer stegets bärande kapacitet att minska, eftersom kontaktområdet med lutningen kommer att minskas. Därför, när du anger en MF på mindre än 10 cm bör du följa åtgärderna för att stärka strukturen: antalet kosourov per mars ska vara 3 eller mer, och stegbrädet ska vara av massivt trä.

Om du är intresserad av de optimala parametrarna för de återstående elementen i trappan-besök sidan i avsnittet "Beräkning av trappor online".

Ännu mer intressant information om design och installation av trappor finns på sidorna-trätrappor med egna händer och den optimala lutningsvinkeln för trappan. Vi är säkra på att denna information kommer att vara till nytta för dig, inklusive vid beräkning av 180° - stegen på monocosour på räknaren.

Exempel på beräkning av en U-formad trappa

DOKUMENT SOM KRÄVS FÖR ATT LÄSA: GOST 23120-78 "Marching trappor, plattformar och stål staket", Knipsa 21-01-97 (SP 112.13330.2011) "brandskydd i byggnader och strukturer", Knipsa 31-02-2001 (SP 55.13330.2010) "Single-family bostadshus", Knipsa 2.08.01-89 "Bostadshus", Knipsa 2.08.02-89 (SP 118.13330.2011) "Offentliga byggnader och strukturer", Knipsa 2.01.07-85 (SP 20.13330.2010) "Belastningar och påverkan", Knipsa II-25-80 (SP 64.13330.2011) "Trähus".
