Dizeler ahşap merdiven hesaplanması 90 derece döndürülmüş ve platform

Tüm hesap
Hesaplama hatasıLütfen, girilen verileri kontrol edin
Hesap makinesi kullanılabilir değişiklikleri yaptıktan sonra ilgili ayarları.
Basın "Hesaplama" için tercihleri penceresini açmak için.
Anahtar arayüzü
Harita
DU
CL
Varyant adımları
LF
RG
apertureLengthAlong
FTP
FBT
Açılış
Y
X
SZ
Sahanlik kotu
LB
LT
Sahne
QT
12
QB
2
SW
SF
SOL
SOR
SP
(doğrudan)açık Dizeleri
T
WI
Stand kirişler. platform
JT
JW
Podstupenki
H
HT
AS
FP
Başvuru Stobie
SB
Levha
SX
WX
ST
Korkulukları
RH
BA
RT
RW
Duvar
WT
Anahtar arayüzü
Seçin projeksiyon:
Anahtar arayüzü
Mesafe: 0
Hesaplama sonuçları
Merdiven
  • Açı: 32.01 °
  • comfortFormulaHS: 48.75 cm
  • comfortFormula2HS: 67.5 cm
  • Adım yüksekliği : 18.75 cm
  • stepWidth: 35.5 cm
  • Derinlik adımları: 30 cm
  • Adım sayısı : 15 adet
  • Genişliği: 100 cm
  • kalıntı genişliği: 14.1 cm
İnşaat malzemeleri

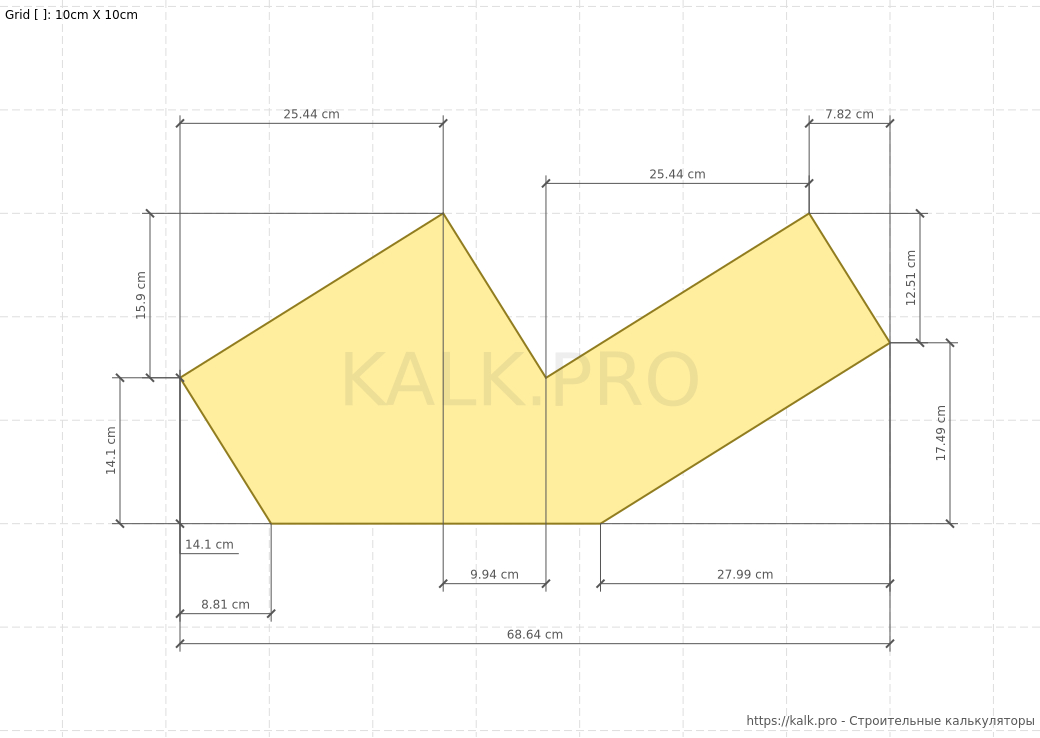

Alt stringer
  • Genişliği: 30 cm
  • Uzunluğu: 68.63 cm
  • Kalın: 4 cm
  • Numarası: 2 adet
  • Объем: 0.016 m3

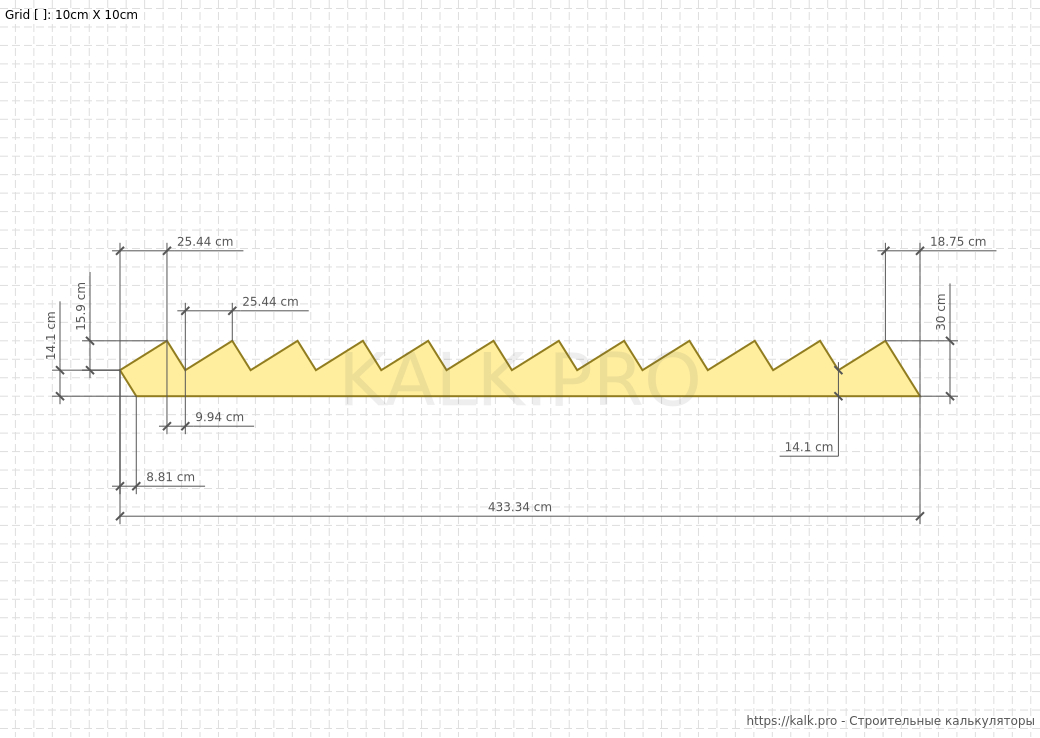

Üst stringer
  • Genişliği: 30 cm
  • Uzunluğu: 433.34 cm
  • Kalın: 4 cm
  • Numarası: 2 adet
  • Объем: 0.104 m3
Adım
  • Genişliği: 35.5 cm
  • Uzunluğu: 100 cm
  • Kalın: 4 cm
  • Numarası: 14 adet
  • Объем: 0.199 m3
Podstupenki
  • Genişliği: 14.75 cm
  • Uzunluğu: 100 cm
  • Kalın: 2.5 cm
  • Numarası: 15 adet
  • Объем: 0.055 m3
Döner platform
  • Genişliği: 100 cm
  • Uzunluğu: 105.5 cm
  • Kalın: 4 cm
  • Numarası: 1 adet
  • Объем: 0.042 m3
İniş destek kiriş uzunluğu boyunca düşük Mart yönde yönlendirilmiş
  • Genişliği: 15 cm
  • Uzunluğu: 100 cm
  • thickness: 5 cm
  • Sayısı: 3 adet
  • volume: 0.022 m3
İniş destek kiriş uzunluğu boyunca üst Mart yönde yönlendirilmiş
  • Genişliği: 15 cm
  • Uzunluğu: 100 cm
  • Kalınlığı: 5 cm
  • Sayısı: 3 adet
  • Hacim: 0.022 m3
Korkulukları
  • Genişliği: 8 cm
  • Kalın: 4 cm
  • Uzunluğu: 521.52 cm
  • Объем: 0.017 m3
Motifli demirler
  • Yan bölüm: 5 cm
  • Uzunluğu: 86.85 cm
  • Numarası: 15 adet
  • Объем: 0.033 m3
korkuluk çubuğu (döner)
  • Yan bölüm: 8 cm
  • Uzunluğu: 108.75 cm
  • Numarası: 1 adet
  • Объем: 0.007 m3

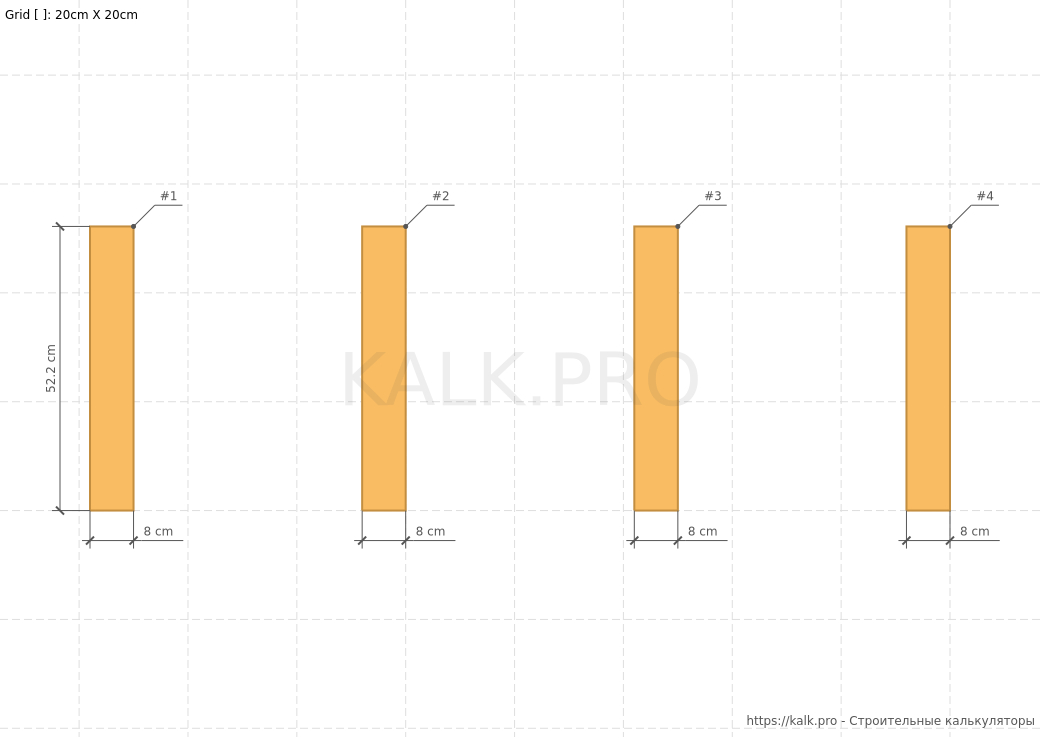

Taşıyıcı kolonlar
  • Yan bölüm: 8 cm
  • Uzunluğu: 52.25 cm
  • Numarası: 4 adet
  • Объем: 0.013 m3
İlk veri
Harita
  • Birimler: cm
  • Rengi çizim: renk
apertureLengthAlong
  • flightTop:  selected
Açılış
  • Yükseklik: 300 cm
  • Uzunluğu: 460 cm
  • Merdiven genişliği: 100 cm
Sahanlik kotu
  • Alt Mart yönünde iniş ledge: 0 cm
  • Üst yürüyüş yönünde iniş çıkıntısı: 0 cm
Sahne
  • sayı üst: 12 adet
  • sayı alt: 2 adet
  • Kalın: 4 cm
  • Çıkıntı: 3 cm
  • overhangLeft: 3 cm
  • overhangRight: 3 cm
(doğrudan)açık Dizeleri
  • Kalın: 4 cm
  • Genişliği: 30 cm
Stand kirişler. platform
  • Kalın: 5 cm
  • Genişliği: 15 cm
Podstupenki
  • Kalın: 2.5 cm
  • endingRiser: 0 cm
Başvuru Stobie
  • Yan bölüm: 8 cm
Levha
  • Ledge açılış üzerinde: 200 cm
  • duvar uzaklığı : 140 cm
  • Kalın: 20 cm
Korkulukları
  • Yükseklik: 90 cm
  • Yan kesit motifli demirler: 5 cm
  • küpeşte kalınlığı : 4 cm
  • Demiryolu genişliği : 8 cm
Duvar
  • Kalın: 20 cm
Bir kayıt yöntemi seçin
Yer imlerine ekle
Kurtarmak bağlantı aynı derecede sonuç hesaplama "bölümü, Benim imleri" kişisel hesap.
Paylaşmak
Bağlantı paylaşmak için bir hesaplama, Facebook, Twitter, Google+ vb

Online hesap makinesi Kalk.pro merdiveni 90 ve platform orijinal veri döndürülmüş hesaplar.

Sonunda, sen-ecek almak tüm gerekli çizimleri yarım ayak merdiven ile 90 derecelik dönüş ile gösterim, ayrıntılı tasarım veri ve bir 3D modelin gelecekteki merdiven.

90 derecelik dönüş ile ahşap merdiven hesaplama online hesap makinesi Kalk yapılır.modern inşaat gereksinimlerini gerçek zamanlı olarak birkaç saniye tabanlı pro.

Kendiniz deneyin, çok kolay!



Fark dönerek merdivenlerden 90 derece arası düz çizgi yatıyor aslında bu dönüm merdivenlerden iki rampaları bulunan bir açısı 90 derece ve bir alanda onları bağlar. Merdivenlerden l forma 90 derece döndürülmüş şeklinde.

90 derece kıvrımları ile merdiven verileri için hesaplama ve platform

İlk olarak, birinci ve ikinci kat son kat arasında dizeleri merdiven - mesafe için açılış yüksekliğini ölçmek gerekir. Ayrıca merdiven tasarımı onlara ihtiyacınız varsa merdiven, parametreler, adım, stringer ve yükselticiler beklenen uzunluğu, genişliği, girmeniz gerekir.

Özel evlerde ahşap merdiven yapımı en uygun boyutları mevcut aşağıda 90 dönüm merdivenlerden hesaplamak için gerekli tüm kaynak verileri, bilmiyorsanız. Okumak için emin olun.

Devre ile güvenli ve rahat merdivenler için en uygun Boyutlar

Merdiven yapımı için, bu kadar yük hesaplama gücü ve malzeme, boyut, kalite yöntemlerini düzenleyen ve bazı bina kodları ve yönetmelikler vardır. Bir merdiven tasarımı sadece çeşitli bina kodları ve Standartları içeren bu kurallara göre, yapıların çöküşü önlemek için, ya da yaralanma arttırmaya gerek.

Hesaplamak için ahşap merdiven bütün "formül tesisleri kaldırıldı". Yapımı pratik, rahat, dayanıklı ve güvenli bir merdiven için sık sık kullanılan bir ayarları oluşturdu.

Örneğin, hesaplamalar genellikle, yüzyıllar önce mimar François Blondel tarafından türetilmiş formül "ideal güvenli merdiven", kullanın: 2. adım adım genişliği 63cm 60 (standart uzunluğu) 63 cm = + yükseklik.

Kolay merdiven için en uygun boyutu 90 - kalk döndürülmüş.pro
  • Merdiven genişliği. 90 alarak özel bir evde tek Mart yayılma alanının genişliği optimal büyüklüğü için özel bir merdiven kapalı bir alanda 110 cm 80 cm'den yapılabilir, ama.
  • Merdivenlerin genişliği ve yüksekliği. Uygulamaya göre, ideal adım yüksekliği 15 Aralık - 27 bir adım 17 cm Optimum genişlik - merdiven 30 cm Maksimum yükseklik 200 mm geçemez.
  • Merdiven açısı. 29 arasında ahşap merdiven uygun bir açı 35 derece.
  • Basamakları ve yükselticiler yapılmış ahşap panoları için yükseltici kalınlığı yaklaşık 3 cm, ve için Adım 4'e bakın.
  • Yükselticiler 30 mm, ahşap merdiven için maksimum 40 mm sahne Minimal çıkıntı - projeksiyon.
  • 18 adet daha merdiven tek bir uçuş için sahne sayısı fazla değil. Ortalama 10-12, ama tabii Mart uzunluğuna bağlıdır.
  • Güvenlik amacıyla, korkuluk yüksekliği 90 cm yukarıda yapılmalıdır.
  • Dikey, bir sonraki engel için herhangi bir adım, bu tür üst kat zemini olarak geçiş merdivenlerin minimum yüksekliği 2 metreden az olmayacaktır.

Ne alacağınız sonra hesaplama ahşap merdiven ile 90 derece çevirin

Hesap makinesi merdiven verileri hesaplamak için 90 derece döndürülmüş:

  1. Gerekli malzeme sayısını,
  2. merdiven açısı
  3. merdivenlerin iki rampalar için anlaşmalı parametreleri ayrı ayrı
  4. adım uzunluğu, genişliği ve yüksekliği,
  5. seçenekleri podstupenok, eğer onları kullanmaya karar verirseniz
  6. sitenin boyutu, Mart merdivenin her iki bağlanma.

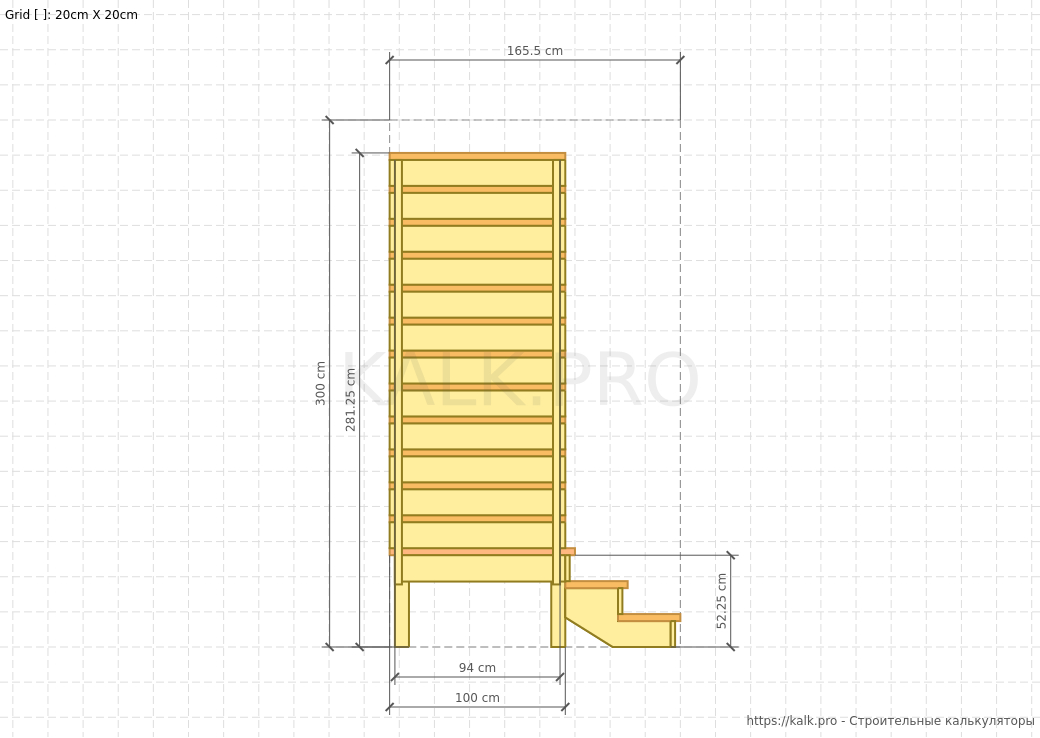

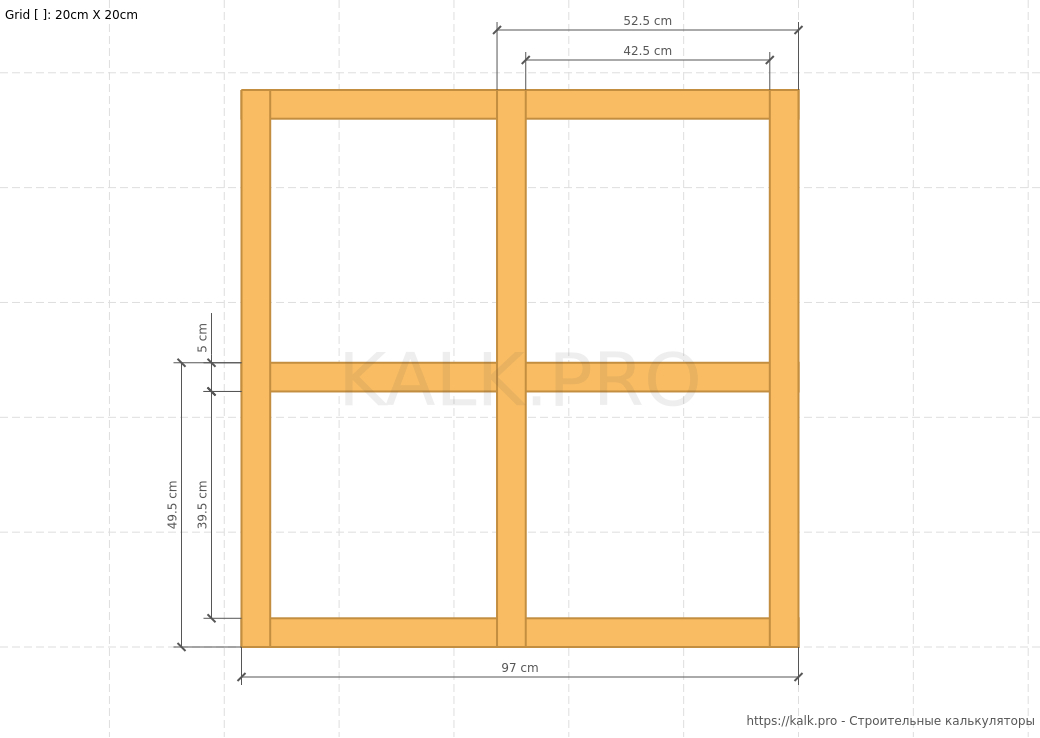

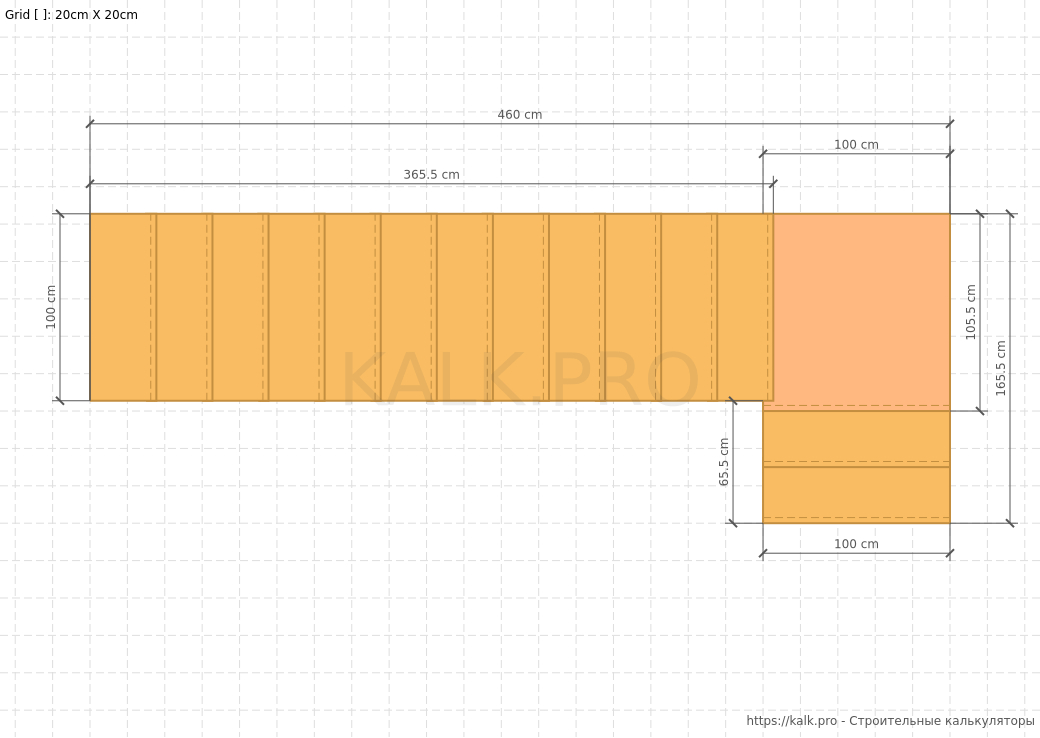

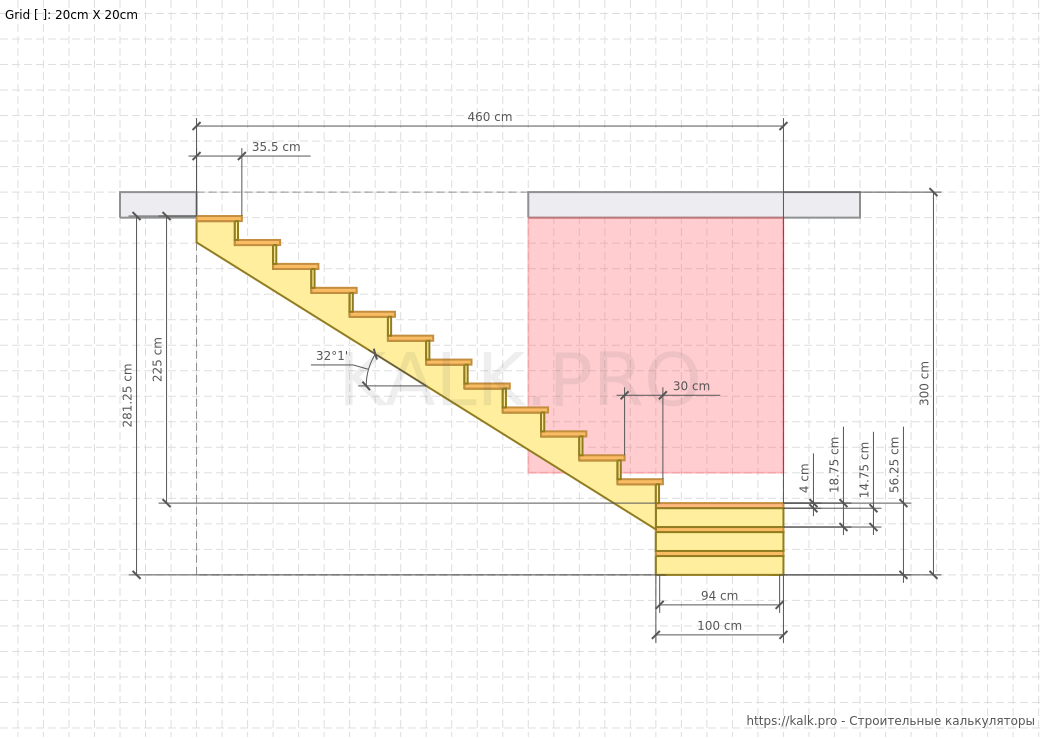

Online hesap makinesi olur ver 5 çizimler, merdivenden yere - farklı görüşlerin merdiven: yan, üst, çizim anlaşmalı, çizim aşamaları - tüm detaylı efsaneler.

Not sekmeleri - 3D görünüm, Kaydet ve widget. Diğer sürümler ile hesap makinesi 90 derece dönüş ile merdiven ve çalışmak için daha esnek ve rahat olmak için yardımcı. 3D model daha iyi merdiven tasarım düşünün ve en uygun seçeneği simüle etmek için izin verir. Widget sitenize ziyaretçi ziyaretleri kalitesini ve sayısını artırmak, bizim onlara önderlik edecek.

Şarj kullanımı ve tasarım mükemmel merdivenlerden, tüm tamamen ücretsiz!
