Расчет деревянных балок перекрытия

Для того чтобы выполнить быстрый и надежный расчет деревянной балки своими руками, рекомендуем воспользоваться нашим онлайн-калькулятором. Программа проводит все вычисления с учетом СНиП II-25-80 (СП 64.13330.2011).



Что такое деревянные балки перекрытия?

Деревянные балки перекрытия

Наиболее практичным вариантом для создания перекрытия в частном доме являются деревянные балки, поскольку они достаточно легко монтируются своими руками, не требуют привлечения специальной техники и стоят достаточно экономно. Также, деревянные балки имеют преимущество по сравнению с железобетонными и металлическими балками в плане теплопроводности.

Однако, у подобных перекрытий имеются и недостатки: достаточно низкий предел прочности, по сравнению с аналогичными изделиями из других материалов, слабая огнестойкость и отсутствие устойчивости к поражению микроорганизмами и насекомыми. Поэтому деревянные балки перед установкой обязательно обрабатываются специальными термическими пропитками и антисептиками.

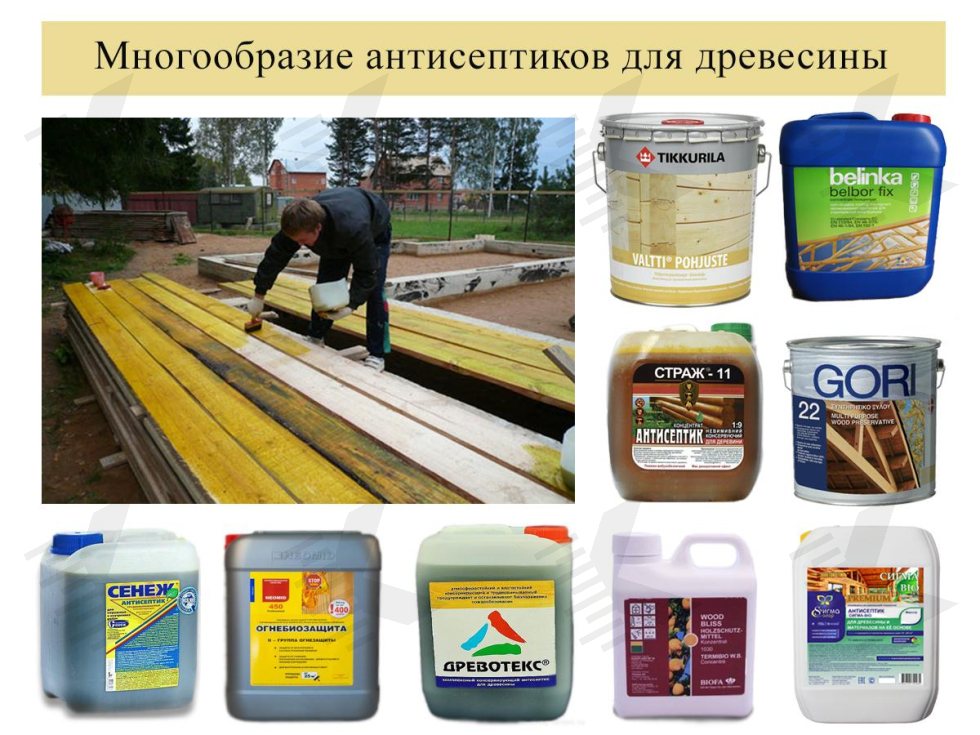

Антисептики для дерева и деревянных балок перекрытия

При монтаже деревянные балки перекрытия укладываются на поперечные опоры, которыми может служить дополнительный брус, либо армопояс, залитый по периметру кладки стены. Поперечные опоры служат для равномерного распределения нагрузки на стены, и далее на фундамент дома. Части балок, укладываемые на стены, оборачиваются гидроизоляционным материалом – обычно используют рубероид, при этом торцы не изолируют, что позволяет балке «дышать».



Длина деревянных балок перекрытия

Необходимая длина деревянных балок перекрытия определяется размерами того пролета, который они будут перекрывать (дополнительно нужно учесть размеры заступов на стену). Заступ балки на стену должен быть не менее 12 см, для бруса он должен быть не менее 15 см.

Если при креплении балки используются специальные металлические крепления (хомуты, уголки), балка может устанавливаться непосредственно в пролет между стенами, тогда длина деревянной балки перекрытия будет равняться расстоянию между стенами, где она крепится. Но на практике чаще всего балка перекрытия укладывается на стены.

Оптимальный пролет, над которым укладывается деревянная балка, составляет 2.5-4.5 м. Максимальная длина балки из деревянного бруса не превышает 6 м, тем самым определяя максимальный пролет.

При перекрытии пролетов длиной более 6 метров используются деревянные фермы.

Сечения деревянных балок в зависимости от нагрузок и длины пролета

Калькулятор расчета балок перекрытия из дерева подберет наиболее оптимальные параметры сечения и шага балки. Попробуйте рассчитать бесплатно прямо сейчас!



Нагрузки действующие на деревянные балки перекрытия

Нагрузка, оказываемая на балки перекрытия, складывается из нагрузки от собственного веса элементов перекрытия (балки, заполнитель, обшивка, крепежные элементы) и эксплуатационной нагрузки (постоянной и временной). Эксплуатационная нагрузка – это вес различных бытовых предметов, мебели, людей в совокупности.

Обычно, при расчете деревянных балок для чердачного перекрытия, используют значение – 150 кг/м2.  50 кг/м2 – нагрузка собственного веса, 100 кг/м2 – нормативная нагрузка для чердачных помещений (СНиП 2.01.07-85) с учетом коэффициента запаса по прочности.

Если предполагается активно использовать чердачное помещение для хранения вещей и материалов, тогда общая нагрузка, принимаемая в расчет, берётся равной – 250 кг/м2.

При расчетах сечения деревянной балки для межэтажного перекрытия или перекрытия мансардного этажа, общую нагрузку принимают равной – 350 - 400 кг/м2.

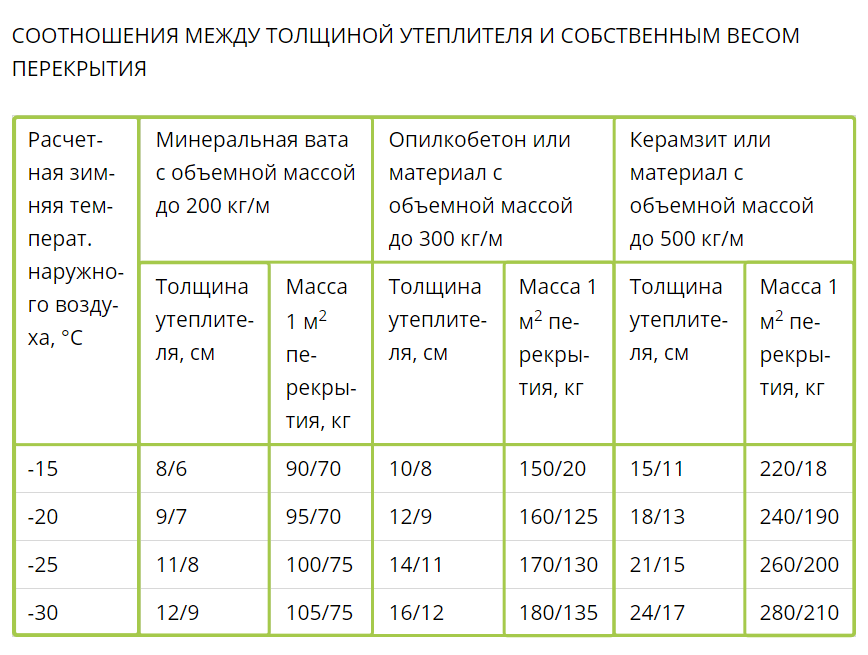

Удельный вес деревянного перекрытия в зависимости от утеплителя
