Расчет цельной деревянной балки прямоугольного сечения

Ошибка расчётаПожалуйста, проверьте правильность введённых данных
Калькулятор будет доступен после внесения изменений в соответствующие параметры.
Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.
Отображение
CL
цветной
Задача
VST
VSE
Характеристики балки
BLN
м
WML
Сосна
WCL
Класс 1 (К26)
IMP
Нет
Условия эксплуатации балки
LFT
От 50 до 100 лет
TMP
До 35 °С
WML
До 12% / До 65%
MDC
Нет
Стоимость леса
PPC
руб.
Конфигурация перекрытия
WLN
м
BFL
м
NLD
кг/м2
LID
1/350 - При наличии стяжки

Результаты расчета

Подобранная балка
  • Сечение: 275x100 мм
  • Площадь сечения: 27500 мм2
  • Максимальный шаг между балками: 60 см
  • Fmax (максимальный прогиб балки): 1.54 см
  • I (момент инерции): 173.31 см4
  • Mmax (максимальный изгибающий момент): 8581.79 МПа * см3
  • Wreq (момент сопротивления балки в соответствии с выбранным вариантом древесины и условиями эксплуатации): 612.98 см³
Минимальные параметры балки
  • Сечение: 273x100 мм
  • Площадь сечения: 27300 мм2
Параметры балки при расчете на "прочность"
  • Сечение: 192x100 мм
  • Площадь сечения: 19200 мм2
Параметры балки при расчете на "прогиб"
  • Сечение: 273x100 мм
  • Площадь сечения: 27300 мм2

Материалы конструкции

Балки
  • Сечение: 275x100 мм
  • Площадь сечения: 27500 мм2
  • Шаг между балками: 60 см
  • Расстояние между балками: 50 см
  • Длина: 6 м
  • Количество: 18 шт
  • Объём: 2.97 м³
  • Общая стоимость: 20790 руб

Указанные «Размеры»

Задача
  • Рассчитать сечение балки при известном шаге между балками: 60 см
Дополнительные данные
  • Известна толщина балки - b: 100 мм
Характеристики балки
  • Длина/Пролет балки — расстояние между опорами балки: 5.4 м
  • Ширина сечения (b): 100 мм
  • Вид древесины: Сосна
  • Класс древесины: Класс 1 (К26)
  • Пропитка: Нет пропитки
Конфигурация перекрытия

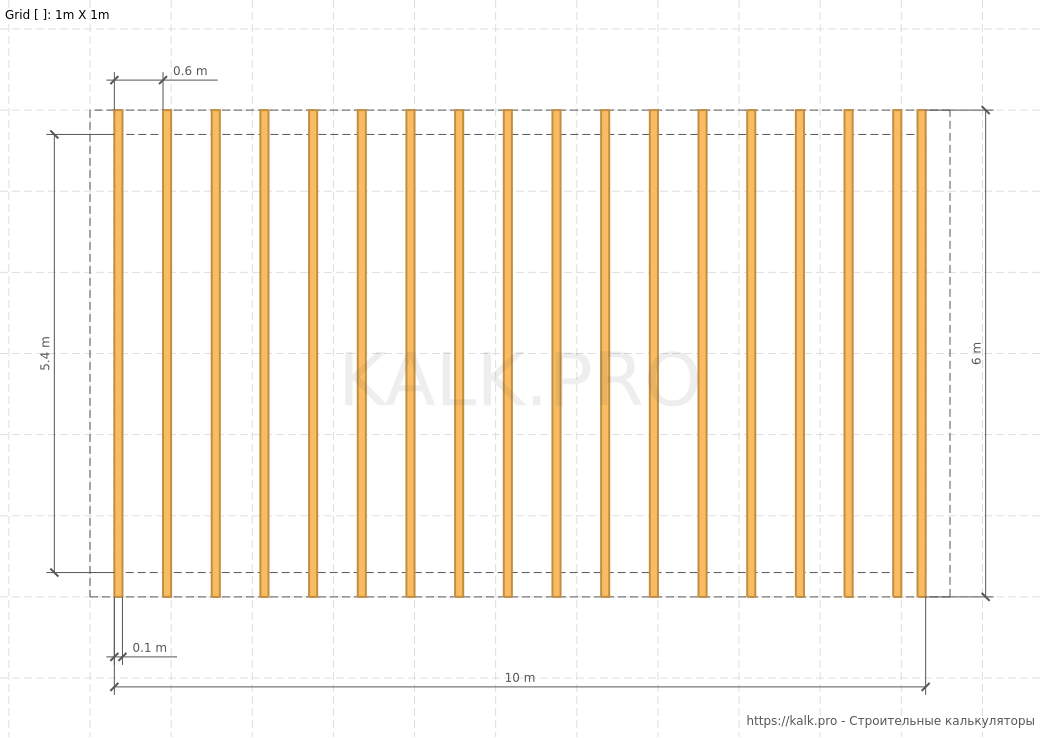

  • Длина стены дома (внутренняя сторона), на которую укладываются балки: 10 м
  • Полная длина балки (с учетом краёв, упирающихся на стены): 6 м
  • Нагрузка действующая на балку (200 кг/м2 - чердачное перекрытие, 400 кг/м2 - перекрытия жилых зданий): 400 кг/м2
  • Предельный прогиб балки в долях пролета: 1/350 - При наличии стяжки
Условия эксплуатации балки
  • Срок службы, согласно СНиП II-25-80 (СП 64.13330.2011): До 50 лет
  • Температурный режим эксплуатации: До 35 °С
  • Эксплуатационная влажность древесины/Максимальная влажность воздуха при температуре 20 °С: До 12% / До 65%
  • Вести расчет для конструкций, в которых напряжения в элементах, возникающие от постоянных и временных длительных нагрузок, превышают 80% суммарного напряжения от всех нагрузок согласно СП 64.13330.2011 Деревянные конструкции. Актуализированная редакция СНиП II-25-80 п.5.2 (в): Не учитывается
Стоимость леса
  • Цена за 1м3: 7000 руб
Выберите проекцию:
Выберите способ сохранения
Добавить в закладки
Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.
Поделиться
Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.

Как сохранить расчет на свой компьютер?

  1. Подберите необходимые параметры расчета.
  2. Выберите подходящий "Способ сохранения".
  3. Выберите "Вариант оплаты" за предоставление доступа к ПО:
    • Подписка "Новичок" активирует доступ к детальным чертежам и расчетам. Сохранение каждого уникального расчета оплачивается отдельно. В соответствии с действующим прейскурантом. Любой приобретенный расчет можно повторно бесплатно скачать неограниченное число раз. Список "Сохраненных расчетов" доступен в Личном кабинете.
    • Подписка "Умелец" активирует доступ к детальным чертежам и расчетам, предоставляет возможность сохранять и скачивать любые расчеты неограниченное число раз за время действия подписки.
    • Подписка "Профи" дает возможность установить на чертежи свой логотип или отключить имеющийся. Активирует доступ к детальным чертежам и расчетам, предоставляет возможность сохранять и скачивать любые расчетынеограниченное число раз за время действия подписки.
  4. После успешной оплаты доступа к ПО результаты расчета будут скачаны на Ваш компьютер или высланы на почту (которую Вы указывали при регистрации), в зависимости от выбранного "Способа сохранения".
  5. Обычно время сохранения результатов расчета не превышает 1 минуты.

В случае возникновения проблем при сохранении результатов расчета, пожалуйста, сообщите нам об ошибке через форму Обратной связи на странице контактов.

Выберите подписку для получения дополнительных возможностей Kalk.Pro

Все полученные средства будут направлены на разработку новых калькуляторов и улучшение функционала существующих.

Подробнее с подписками можно ознакомиться здесь.
Справка

Расчет выполняется для однопролетной балки из цельного бруса.

Традиционный цельный брус — один из самых востребованных строительных материалов при создании перекрытий. Балки из цельного бруса производятся из древесины хвойных пород (реже лиственных) влажности более 20% и представляют собой оструганное с четырех сторон бревно. Благодаря простому производственному процессу, стоимость этих изделий минимальна, но по причине естественных неоднородностей самого дерева, балки со временем начинают деформироваться, появляются продольные трещины и перекрытие дает значительную усадку.

Мы предлагаем вам выполнить расчет балки перекрытия из цельной древесины  на онлайн калькуляторе KALK.PRO. Вы сможете рассчитать рекомендуемое сечение балки или узнать необходимый шаг балки, при известных величинах длины пролета и расчетной нагрузки на перекрытие. Также вам будут доступна графика, в виде адаптивных чертежей с расположением балок и 3D-модель, которая формируются по заданным параметрам.

Наш сервис учитывает методику расчета, описанную в СНиП II-25-80 (СП 64.13330.2011), а также принимает во внимание другие справочные источники.  Подробную инструкцию по использованию калькулятора можно прочитать на странице раздела "Расчет балки".
