Расчет балки из двухкантного бруса (лафета)

Ошибка расчётаПожалуйста, проверьте правильность введённых данных
Калькулятор будет доступен после внесения изменений в соответствующие параметры.
Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.
Отображение
CL
цветной
Задача
VST
VSE

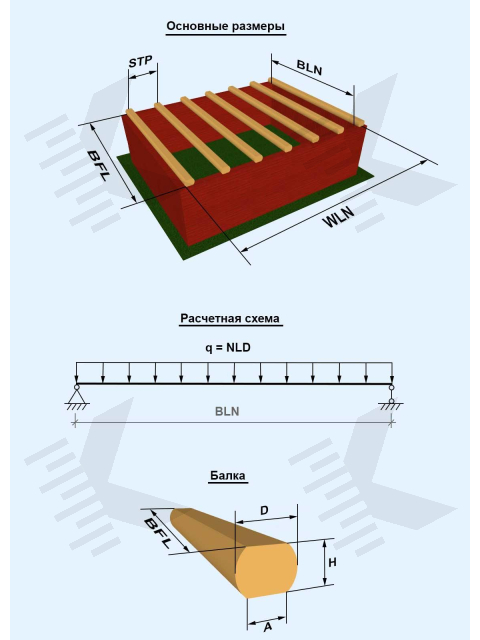

Характеристики балки
A
1/2 Диаметра
BLN
м
WML
Сосна
WCL
Класс 2 (К24)
IMP
Нет
Условия эксплуатации балки
LFT
От 50 до 100 лет
TMP
До 35 °С
WML
До 12% / До 65%
MDC
Нет
Стоимость леса
PPC
руб.
Конфигурация перекрытия
WLN
м
BFL
м
NLD
кг/м2
LID
1/350 - При наличии стяжки

Результаты расчета

Подобранная балка
  • Диаметр: 260 мм
  • Ширина отёса (плоская часть бревна): 130 мм
  • Площадь сечения: 50024 мм2
  • Максимальный шаг между балками: 60 см
  • Fmax (максимальный прогиб балки): 1.54 см
  • I (момент инерции): 180.46 см4
  • Mmax (максимальный изгибающий момент): 8581.79 МПа * см3
  • Wreq (момент сопротивления балки в соответствии с выбранным вариантом древесины и условиями эксплуатации): 766.23 см³
Минимальные параметры балки
  • Диаметр: 256 мм
  • Площадь сечения: 48404 мм2
Параметры балки при расчете на "прочность"
  • Диаметр: 204 мм
  • Площадь сечения: 30583 мм2
Параметры балки при расчете на "прогиб"
  • Диаметр: 256 мм
  • Площадь сечения: 48404 мм2

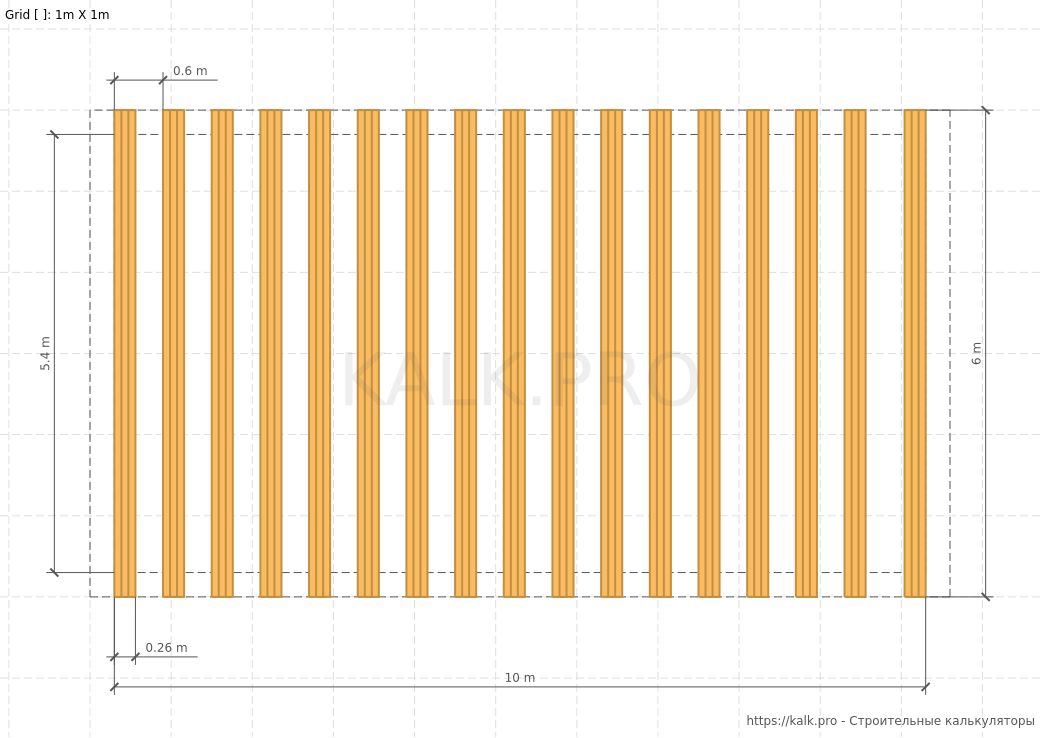

Материалы конструкции

Балки
  • Диаметр: 260 мм
  • Ширина отёса (плоская часть бревна): 130 мм
  • Площадь сечения: 50024 мм2
  • Шаг между балками: 60 см
  • Расстояние между балками: 34 см
  • Длина: 6 м
  • Количество: 17 шт
  • Объём: 5.1 м³
  • Общая стоимость: 35700 руб

Указанные «Размеры»

Задача
  • Рассчитать диаметр балки при известном шаге между балками: 60 см
Характеристики балки
  • Длина/Пролет балки — расстояние между опорами балки: 5.4 м
  • Диаметр балки: 260 мм
  • Ширина отёса (плоская часть бревна): 1/2 Диаметра
  • Вид древесины: Сосна
  • Класс древесины: Класс 1 (К26)
  • Пропитка: Нет пропитки
Конфигурация перекрытия
  • Длина стены дома (внутренняя сторона), на которую укладываются балки: 10 м
  • Полная длина балки (с учетом краёв, упирающихся на стены): 6 м
  • Нагрузка действующая на балку (200 кг/м2 - чердачное перекрытие, 400 кг/м2 - перекрытия жилых зданий): 400 кг/м2
  • Предельный прогиб балки в долях пролета: 1/350 - При наличии стяжки
Условия эксплуатации балки
  • Срок службы, согласно СНиП II-25-80 (СП 64.13330.2011): До 50 лет
  • Температурный режим эксплуатации: До 35 °С
  • Эксплуатационная влажность древесины/Максимальная влажность воздуха при температуре 20 °С: До 12% / До 65%
  • Вести расчет для конструкций, в которых напряжения в элементах, возникающие от постоянных и временных длительных нагрузок, превышают 80% суммарного напряжения от всех нагрузок согласно СП 64.13330.2011 Деревянные конструкции. Актуализированная редакция СНиП II-25-80 п.5.2 (в): Не учитывается
Стоимость леса
  • Цена за 1м3: 7000 руб
Выберите проекцию:
Выберите способ сохранения
Добавить в закладки
Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.
Поделиться
Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.

Как сохранить расчет на свой компьютер?

  1. Подберите необходимые параметры расчета.
  2. Выберите подходящий "Способ сохранения".
  3. Выберите "Вариант оплаты" за предоставление доступа к ПО:
    • Подписка "Новичок" активирует доступ к детальным чертежам и расчетам. Сохранение каждого уникального расчета оплачивается отдельно. В соответствии с действующим прейскурантом. Любой приобретенный расчет можно повторно бесплатно скачать неограниченное число раз. Список "Сохраненных расчетов" доступен в Личном кабинете.
    • Подписка "Умелец" активирует доступ к детальным чертежам и расчетам, предоставляет возможность сохранять и скачивать любые расчеты неограниченное число раз за время действия подписки.
    • Подписка "Профи" дает возможность установить на чертежи свой логотип или отключить имеющийся. Активирует доступ к детальным чертежам и расчетам, предоставляет возможность сохранять и скачивать любые расчетынеограниченное число раз за время действия подписки.
  4. После успешной оплаты доступа к ПО результаты расчета будут скачаны на Ваш компьютер или высланы на почту (которую Вы указывали при регистрации), в зависимости от выбранного "Способа сохранения".
  5. Обычно время сохранения результатов расчета не превышает 1 минуты.

В случае возникновения проблем при сохранении результатов расчета, пожалуйста, сообщите нам об ошибке через форму Обратной связи на странице контактов.

Скачать демонстрационный файл:

Выберите подписку для получения дополнительных возможностей Kalk.Pro

Все полученные средства будут направлены на разработку новых калькуляторов и улучшение функционала существующих.

Подробнее с подписками можно ознакомиться здесь.
Справка

Бревно отесанное на два канта, двухкантный брус, двускатное бревно, лафет - все это брус из цельного массива дерева, в котором две противоположенные стороны подверглись спилу, а оставшиеся две стороны остаются в виде бревенчатых закруглений. Так как производстводственный процесс облечается, обычно балки из лафета стоят дешевле, чем обычный прямоугольный четырехкантный брус. Также сохраняя низкую стоимость, из одного и того же количества пиломатериалов возможно получить изделие с большим размером сечения.

Выполните расчет перекрытия из двухкантного бруса на калькуляторе в режиме онлайн. Подберите необходимое сечение балки перекрытия или шаг между ними по известным значениям длины пролета, расчетной нагрузки и ширины отеса. В результатах вы также сможете узнаете площадь сечения, максимальный прогиб балки, минимальные параметры при расчете на прочность и прогиб - все это абсолютно бесплатно!

Методика и алгоритм работы калькулятора предусматривает СНиП II-25-80 (СП 64.13330.2011) и другие справочные данные. Детальная инструкция по работе с программой размещена на странице раздела "Расчет балки".
