Рас­чёт глу­бины за­ложе­ния фун­да­мен­та по СП 131.13330.2012

CO
RE
CI
Tb
1
dw
Tg
1

Исходные данные

Город: Москва *

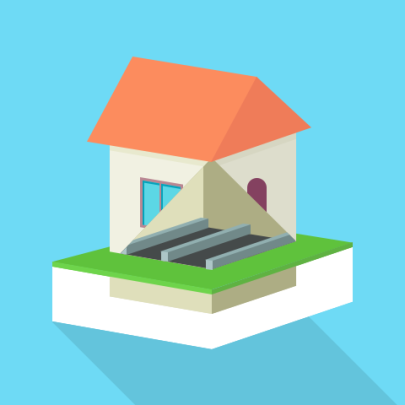

Тип сооружения (Tb): Здание, устраиваемое по грунту, без подвала, с полами
Глубина пролегания подземных вод (dw):
Грунты под подошвой фундамента (Tg): Суглинки, глины, а также крупнообломочные грунты с глинистым заполнителем при показателе текучести грунта или заполнителя при IL < 0,25

* - Согласно СНиП 23-01-99* СП 131.13330.2012 (используется с 2013г.)
Без *- СНиП 23-01-99 (используется с 2000г.)

Глубина заложения фундамента для города Москва *

Среднесуточная температура воздуха в помещении, ⁰CГлубина заложения — d, м
0Не менее 0,5
5Не менее 0,45
10Не менее 0,39
15Не менее 0,34
20Не менее 0,28

Расчетная глубина промерзания для города Москва *

Вид грунта (который промерзает)Глубина промерзания грунта при среднесуточной температуре воздуха в помещении — df, м
0⁰C5⁰C10⁰C15⁰C20⁰C
Глина и суглинок10,890,780,670,56
Супесь, песок пылеватый и мелкий1,211,080,940,810,67
Песок средней крупности, крупной или гравелистый1,31,161,010,870,72
Крупнообломочные грунты1,471,311,150,980,82

Нормативная глубина промерзания для города Москва *

Вид грунта (который промерзает)Глубина промерзания — dn, м
Глина и суглинок1,11
Супесь, песок пылеватый и мелкий1,34
Песок средней крупности, крупной или гравелистый1,44
Крупнообломочные грунты1,63
Справка

Для того чтобы построить надежный дом, который простоял бы не один десяток лет, нужно уделить особое внимание самой важной его составляющей – фундаменту. Эта опорная конструкция, принимающая на себя и равномерно распределяющая нагрузку от всех вышестоящих элементов постройки. Именно она гарантирует то, насколько прочным, устойчивым и долговечным будет ваше строение.

В свою очередь, для того чтобы основание правильно выполняло свою функцию необходимо точно рассчитать глубину заложения фундамента. ГЗФ - проектируемая величина, которая зависит от инженерно-геологических, гидрогеологических, климатических условий местности и особенностей возводимого здания.

Наш онлайн калькулятор расчета глубины заложения фундамента поможет с легкостью рассчитать верную и точную величину, которую вы с уверенностью сможете применить при строительстве вашего сооружения. Мы используем только актуальную информацию из СНИП и СП (сводов правил).

Как определить глубину заложения фундамента с помощью нашего калькулятора?

Для того чтобы рассчитать глубину заложения фундамента на нашем онлайн калькуляторе, необходимо выполнить несколько простых шагов:

  • выберите свой регион проживания;
  • укажите тип сооружения (неотапливаемое, отапливаемое, с цоколем, подвалом);
  • напишите уровень залегания подземных вод;
  • какие грунты располагаются под подошвой фундамента;
  • нажмите кнопку «Рассчитать».

Зная уровень водоносного горизонта и характер почв под фундаментом, вы получите расчетное значение величины, на которую нужно закладывать основание, в зависимости от среднесуточной температуры внутри помещения.

Полученные данные можно смело использовать при строительстве своего дома, не боясь столкнуться деформациями и разрушениями фундамента, даже в долгосрочной перспективе.

Ниже мы расскажем подробно о принципах расчета глубины фундамента.

От чего зависит глубина заложения фундамента?

Перед началом планирования дома вы должны выбрать место на участке, на котором будет возводиться постройка. Необходимо, провести предварительные инженерные изыскания, вам расскажут, какие типы грунтов тут распространены и на каком уровне залегают подземные воды.

Стоимость подобных услуг у профессионалов значительна – от 70 тысяч рублей для небольших городов, не говоря уже про Москву и Санкт-Петербург. Конечно же, экономить на этом не стоит, но если у вас нет лишних денег, то можно все примерно определить вручную, обязательно прочитайте статьи про классификацию грунтов у нас на сайте.

Грунтовые воды

Проблема высокого уровня подземных вод ставит крест на очень многих строительных проектах, поэтому заранее важно узнать, на какой глубине они залегают.

Если ваш участок расположен на холме или любой другой возвышенности, и ко всему прочему вы не расположены на ее склоне, то с большой долей вероятности неприятности, связанные с грунтовыми водами, вас никак не коснутся. Во всех остальных случаях нужно будет воспользоваться одним из предложенных способов.

  1. Первый способ. Походите по округе и узнайте, нет ли, рядом водоемов, рек и болот. Если такие имеются и окружающий рельеф представлен равниной, то УГВ будет достаточно высоким и, скорее всего, подтоплений вам не избежать. Сразу подумайте о будущих проблемах, есть ли у вас возможности для организации правильного дренажа.
  2. Второй способ. Сходите к соседям, у которых есть колодец. Попросите разрешения воспользоваться им. Найдите обычную веревку, сделайте на ней отметки маркером, привяжите к концу что-нибудь тяжелое. Спускайте вниз, как услышите всплески воды, поднимайте. Рулеткой рассчитайте полученное значение, не забывая вычесть высоту колодца. Важно делать расчет, когда скважина полностью заполнена и из нее не отбиралась вода, в течение, как минимум суток.
  3. Третий способ. Самостоятельно определить уровень залегания подземных вод можно и с помощью обычного садового бура. Сделайте отверстие глубиной в 2 метра, подождите день. Если оно заполнится водой, с помощью мерного шнура определите точную глубину водоносного слоя и запишите это значение, оно еще пригодится. Если же дыра оказалась сухой, то выкопайте яму глубиной в 2 метра и повторите первый шаг. В случае, когда даже на уровне в 4 метра не оказалось воды, вас можно поздравить, это очень хороший знак.

Геология

Проверку геологического строения верхних слоев грунта произвести сложнее, для этого придется выкопать несколько ям глубиной около 3 метров по углам и в центре будущего основания.

Выровняйте стенки, чтобы можно было увидеть почвенный профиль. Внутри вы заметите множественные разноцветные слои, запишите последовательность и то, как они выглядят.

На самом верху расположен рыхлый темный плодородный слой почвы глубиной не более 15 см. При строительстве фундамента он обязательно удаляется, из-за своей неоднородности и наличия большого количества органики.

Остальные могут располагаться в разной последовательности, кратко рассмотрим каждый из них:

  • скальные грунты (не накапливают влагу, не проседают и не поддаются морозному пучению);
  • плотные крупные пески и гравий (почти не накапливают и хорошо пропускают влагу, слабо  пучинистые);
  • сыпучие мелкие пески и супеси (средне пучинистые);
  • глины и суглинки (долго удерживают влагу и глубоко промерзают, сильно пучинистые).

Изображения и подробные описания различных грунтов посмотрите в статье « Классификация грунтов, особенности и тонкости ».

Наиболее благоприятны скалистые грунты, тогда вас не будет беспокоить проблема подтоплений и морозного пучения. Отлично подойдет для ленточного фундамента и монолитной плиты, так как не требует дополнительного заглубления. Но этот вариант встречается довольно редко, особенно в Центральной России.

В основном приходится иметь дело с песчаными и глинистыми почвами. Чем меньше фракция и выше дисперсность, тем лучше почва впитывает влагу, а значит хуже всего подходит для строительства. Глинистые грунты избегают именно из-за этих качеств. Они дают неравномерную усадку, глубоко промерзают и легко поднимают/опускают постройку силами морозного пучения. В этих случаях, при наличии средств, создают гравийно-песчаную подушку или выбирают другие типы фундамента, например, свайный или монолитный.

После того, как вы получили приблизительное инженерно-геологическое изыскание, настало время рассчитать следующий показатель.

Глубина промерзания грунта

Для быстрого расчета воспользуйтесь нашим онлайн калькулятором глубины промерзания грунта .

Величина промерзания грунта является третьей характеристикой при определении глубины заложения фундамента и выборе его типа. В одних и тех же условиях все грунты ведут себя по-разному, это должно обязательно учитываться при проектировании дома. Соответственно нужно подобрать такой вид основания, при котором вся конструкция будет стабильна.

Если вы не хотите рассчитывать точное значение, то воспользуйтесь картой из СНИПа 23-01-99 «Строительная климатология» и узнайте усредненное для своей полосы.

Карта для определения величины глубины промерзания грунта-СНИП 23-01-99, KALK.PRO

В остальных случаях, если у вас есть желание, можно воспользоваться простой формулой из СНиП 2.02.01-83* «Основания зданий и сооружений».

  формула глубины промерзания грунта

  • dfn — глубина промерзания;
  • do — коэффициент, зависящий от типа грунта:
    • крупнообломочные грунты - 0,34;
    • крупные пески - 0,3;
    • мелкие сыпучие пески и супеси - 0,28;
    • глины и суглинки - 0,23;
    • Mt — сумма среднемесячных отрицательных температур для вашей местности.

Для того что узнать последний показатель Mt, необходимо найти климатологические данные вашего края за последние 5-10 лет. Отыщите самый холодный год и произведите правильный расчет, сложив все отрицательные среднемесячные температуры. Результат используйте без минуса.

В случаях, когда не представляется возможным получить информацию по погоде за такой большой промежуток времени, можно воспользоваться приблизительными данными из Википедии.

Пример.

Рассчитаем значения для Калининградской области. Доминирующий тип грунтов в регионе – плотные пески с хорошей несущей способностью. Всего четыре месяца, со среднемесячными отрицательными температурами: -2.5 -3.9 -3.6 -1.1. Дом без подвала с полами на лагах, в помещениях +22 градуса.

Складываем отрицательные температуры 2.5+3.9+3.6+1.1 и получаем в сумме 11.1.

Далее подставляем в формулу: dfn=0.3* √11.1. dfn=0.99м.

Соответственно, первичная расчетная величина глубины промерзания грунта составила 0.99 м, но нам этого мало. Существуют поправки на особенности температурного режима в сооружении из того же СНИПа.

Осо­бен­но­сти со­ору­же­ния

Нормативный ко­эф­фи­ци­ент, при рас­чет­ной сред­не­су­точ­ной тем­пе­ра­ту­ре воз­ду­ха в по­ме­ще­ниях, °С

0

5

10

15

20 и >

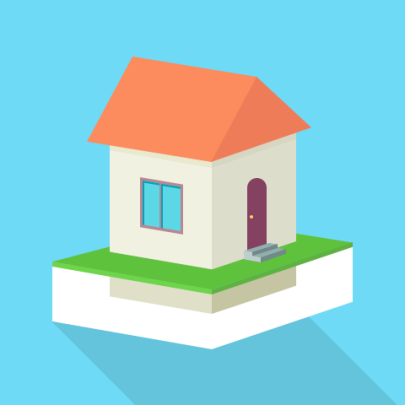

Без под­ва­ла, с по­ла­ми на грун­те

0,9

0,8

0,7

0,6

0,5

Без под­ва­ла, с по­ла­ми на ла­гах

1,0

0,9

0,8

0,7

0,6

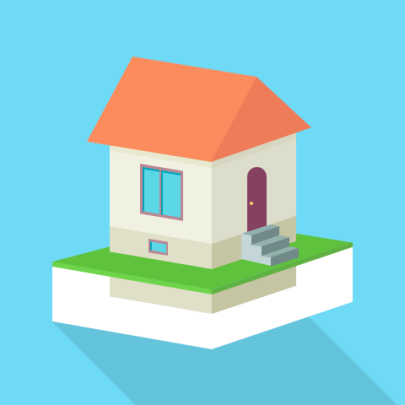

Без под­ва­ла, с по­ла­ми на утеп­лен­но­м цоколе

1,0

1,0

0,9

0,8

0,7

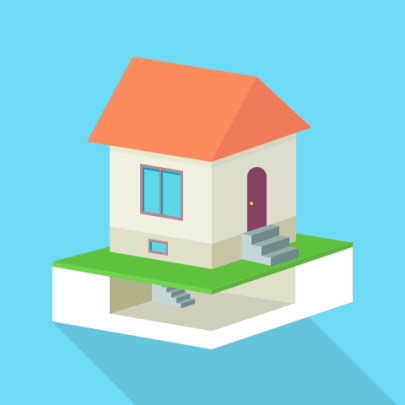

С под­ва­лом или тех­ни­че­ским под­по­льем

0,8

0,7

0,6

0,5

0,4

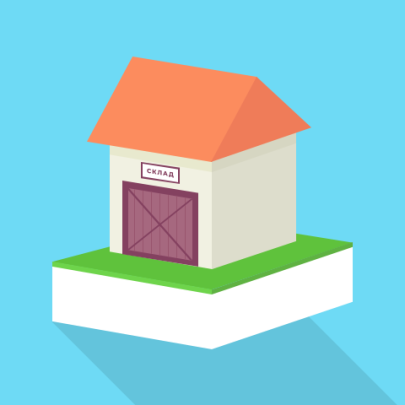

Неотапливаемое

1,1



Необходимо, значение dfn умножить на поправочный коэффициент, исходя из наших условий, он равен 0.6.

0.99м*0.6=0.564м.

В данном случае глубина изменилась почти на половину, округлим в больную сторону для надежности и получаем итоговую расчетную величину 0.6 м.

Определение глубины заложения фундамента

Вооружившись полученными результатами, мы можем сделать вывод. Глубина заложения фундамента зависит в первую очередь от геолого-гидрологических и климатических условий.

Если с глубиной промерзания грунта все довольно просто, ее мы рассчитываем исходя из данных нормативов и справочных изданий, то с остальными пунктами намного сложнее.

При низком расположении подземных вод глубина закладки фундамента равна половине уровня промерзания на непучинистых или слабопучинистых грунтах. Например, если почва замерзает на глубину 2 метра, основания закладывают на глубине 1 метр.

Способ закладки фундамента от уровня промерзания грунта - KALK.PRO

На пучинистых грунтах фундамент закладывают минимум на 30 см ниже уровня промерзания, для того чтобы силы морозного пучения не оказывали вертикального воздействия на основание. При недостаточном заглублении фундамента подошва разрушается, на ней появляются трещины и сколы, в худшем случае лента треснет пополам, что приведет к скорому разрушению здания. На таких почвах строят столбчатые, свайные или монолитные фундаменты.

Использование ленты имеет смысл только для глубины заложения не более 2.5 м (далее экономически нецелесообразно) и при уровне залегании грунтовых вод хотя бы на 0,5 м ниже, чем основание фундамента.

Наименование грунта под подошвой фундамента

Глубина заложения фундаментов от уровня планировки

При расположении подземных вод менее 2 м  от расчетной глубины промерзания грунта

При расположении подземных вод далее 2 м от расчетной глубины промерзания грунта

Скальные, крупнообломочные с песчаным заполнителем, гравий, пески крупные и средние

Не зависит от расчетной глубины промерзания

Пески мелкие и пылеватые

Не менее расчетной глубины промерзания

Не зависит от расчетной глубины промерзания

Супеси, суглинки, глины, а также крупнообломочные грунты с пылевато-глинистым заполнителем

Не менее расчетной глубины промерзания



Также специалисты рекомендуют придерживаться следующих правил:

  • минимальная глубина заложения фундамента – от 50 см (от запланированного уровня поверхности земли на участке), если у вас идеальные геологические условия, берите эту величину за стандартную;
  • выбирать грунты крупных фракций (пески, гравий);
  • закапываться в естественный несущий нужно на 20 см и более;
  • по возможности основание закладывать выше УГВ, иначе придется потратить много денег на создание качественного дренажа;
  • при большой глубине несущего горизонта, экономически целесообразнее использовать свайный и столбчатый фундамент.
