Калькулятор ленточного фундамента для дома: расчет бетона, арматуры, опалубки. Проектирование фундамента, чертежи и 3D-модель.

Ошибка расчётаПожалуйста, проверьте правильность введённых данных
Калькулятор будет доступен после внесения изменений в соответствующие параметры.
Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.
Отображение
DU
см
CL
цветной
Ориентация
ADo
0
0
Нет
Размеры
Фундамент
FNW
FND
FNH
FNC
M300 (B22.5)
Арматура для фундамента
S3D
FAD
мм
12
ROW
3
ROD
3
CLS
CRL
Подсыпка под фундамент
SBF
Монолитная плита на фундамент
SAT
SAS
SAD
мм
8
SCM
M200 (B15)
Нагрузка на фундамент
HTW
тонн
Несущая способность грунта
SMP
кПа
Выберите проекцию:

Результаты расчета

Фундамент
  • Давление фундамента на основание: 113.08 кПа
  • Максимальное допустимое давление (указанное в начальных условиях): 174 кПа
  • Заданная ширина: 60 мм
  • Рекомендуемая ширина: 40 мм
  • Высота: 50 мм
  • Глубина заложения: 70 мм
  • Общая длина ленты (периметр): 4560 мм
  • Весь объем: 32.832 м³
  • Полный вес: 78.92 тонн
  • Площадь основания: 27.36 м²
  • Площадь сечения: 0.72 м²
Степень армирования фундамента СП 52-101-2003 Пункт 8.3.4 (аналог Пособие к СП 52-101-2003 Пункт 5.11, Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.8)
  • Общая площадь сечения продольной арматуры: 10.179000 см²
  • Процентное соотношение площади сечения продольной арматуры к поперечному сечению фундаментной ленты: 0.141375 %

Материалы конструкции

Фундамент
  • Марка бетона: M300
  • Объем бетона: 32.744 м³
  • Масса бетона: 78.23 тонн
Вся арматура для фундамента
  • Диаметр прутов: 1.2 мм
  • Общая длина: 77724 мм
  • Общий объем: 0.088 м³
  • Общий вес: 690.19 кг
Продольная арматура (вдоль ленты)
  • Диаметр: 1.2 мм
  • Общая длина: 42948 мм
  • Общий объем: 0.049 м³
  • Общий вес: 381.38 кг
Пруты вертикальной арматуры
  • diameter: 1.2 мм
  • Количество: 184 шт
  • Длина одного прута: 109.5 мм
  • Общая длина: 20148 мм
Пруты поперечной арматуры
  • diameter: 1.2 мм
  • Количество: 276 шт
  • Длина одного прута: 53 мм
  • Общая длина: 14628 мм
Вязальная проволка для арматуры
  • Отрезок для связки одного узла: 10.97 мм
  • Длина проволоки необходимая на весь фундамент.: 5441.08 мм
Бетонная плита (стяжка) на фундамент
  • Площадь плиты: 144 м²
  • Объем всей плиты: 14.4 м³
  • Общий вес плиты: 36.58 тонн
  • Объем бетона: 14.111 м³
  • Вес бетона: 34.32 тонн
  • Диаметр прутов арматуры: 0.8 мм
  • Общая длина всей арматуры: 573600 мм
  • Вес арматуры: 2.27 тонн
  • Объем арматуры: 0.289 м³
  • Отрезок проволоки для связки одного узла: 8.11 мм
  • Длина проволоки необходимая на всю плиту: 463438.33 мм
Подсыпка под фундамент
  • Толщина слоя: 30 мм
  • Занимаемый объем после трамбовки в траншее фундамента: 8.208 м³
  • Объем песка на доставку (не утрамбованный песок): 13.899 м³
  • Вес песка: 20.85 тонн
Песок на засыпку в фундамент
  • Занимаемый объем после трамбовки в фундаменте: 58.32 м³
  • Объем песка на доставку (не утрамбованный песок): 98.755 м³
  • Вес песка: 148.13 тонн
Земляные работы
  • Объем работ под траншею ленты фундамента: 21.888 м³

Указанные «Размеры»

Возводимая конструкция (дом)
  • Полный вес: 200 тонн
Грунт основания
  • Максимально допустимое давление: 174 кПа
Фундамент
  • Ширина основания: 60 мм
  • Высота: 50 мм
  • Глубина заложения: 70 мм
  • Марка бетона: M300
Вся арматура для фундамента
  • Диаметр прутов: 1.2 мм
  • Количество горизонтальных рядов: 3 шт
  • Количество прутов в одном горизонтальном ряду: 3 шт
  • Расстояние между вертикальными поддерживающими арматурами: 50 мм
  • Запас арматуры вниз от основного каркаса (для "забивки" в грунт): 0 мм
Подсыпка под фундамент
  • Толщина слоя: 30 мм
Бетонная плита (стяжка) на фундамент
  • Толщина: 10 мм
  • Длина стороны арматурной сетки: 5 мм
  • Диаметр прутов арматуры: 0.8 мм
  • Марка бетона: M200
Выберите способ сохранения
Добавить в закладки
Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.
Поделиться
Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.

Как сохранить расчет на свой компьютер?

  1. Подберите необходимые параметры расчета.
  2. Выберите подходящий "Способ сохранения".
  3. Выберите "Вариант оплаты" за предоставление доступа к ПО:
    • Подписка "Новичок" активирует доступ к детальным чертежам и расчетам. Сохранение каждого уникального расчета оплачивается отдельно. В соответствии с действующим прейскурантом. Любой приобретенный расчет можно повторно бесплатно скачать неограниченное число раз. Список "Сохраненных расчетов" доступен в Личном кабинете.
    • Подписка "Умелец" активирует доступ к детальным чертежам и расчетам, предоставляет возможность сохранять и скачивать любые расчеты неограниченное число раз за время действия подписки.
    • Подписка "Профи" дает возможность установить на чертежи свой логотип или отключить имеющийся. Активирует доступ к детальным чертежам и расчетам, предоставляет возможность сохранять и скачивать любые расчетынеограниченное число раз за время действия подписки.
  4. После успешной оплаты доступа к ПО результаты расчета будут скачаны на Ваш компьютер или высланы на почту (которую Вы указывали при регистрации), в зависимости от выбранного "Способа сохранения".
  5. Обычно время сохранения результатов расчета не превышает 1 минуты.

В случае возникновения проблем при сохранении результатов расчета, пожалуйста, сообщите нам об ошибке через форму Обратной связи на странице контактов.

Выберите подписку для получения дополнительных возможностей Kalk.Pro

Все полученные средства будут направлены на разработку новых калькуляторов и улучшение функционала существующих.

Подробнее с подписками можно ознакомиться здесь.
Справка

Калькулятор ленточного фундамента

Калькулятор ленточного фундамента

Грамотно спроектированный и построенный фундамент гарантирует долговечную эксплуатацию любого здания и сооружения. Сегодня существует несколько популярных типов оснований, но самым востребованным из всех безусловно является ленточный. Для его создания не требуется специальное оборудование, а технология монтажа проста, как два пальца – каждый в состоянии построить ленточный фундамент своими руками.

Сервис KALK.PRO предлагает вам выполнить расчет ленточного фундамента с помощью онлайн-калькулятора. Он предназначен для расчета количества и объема материалов, подбора оптимальной толщины ленты, определения допустимой нагрузки на грунт и многого другого. Для наглядности программа выводит динамические чертежи и 3D-модель, которые изменяются в зависимости от выбираемых параметров и задаваемых значений.

Калькулятор позволяет рассчитать МЗЛФ, стандартный или углубленный фундамент монолитного типа – методика вычисления во всех случаях ничем не отличается. Для удобства пользователей, в алгоритм программы заложен расчет арматуры и расчет бетона для ленточного фундамента. В скором времени планируется добавить опалубку.



Инструкция

Наш сервис позволяет рассчитать ленточночный фундамент под дом максимально точно, однако достоверность этих расчетов напрямую зависит, от того какие параметры вы заполните в поля калькулятора. Специально для исключения подобных недоразумений, было записано обучающее видео с подробным пояснением всех элементов калькулятора ленточного фундамента и используемых величин. Смотрите инструкцию и задавайте свои вопросы в комментариях, если требуется уточнение.

Для тех, у кого нет возможности просмотреть видео со звуком или есть проблемы с воспроизведением видео, мы подготовили укороченную текстовую версию примера расчета ленточного фундамента на нашем сервисе. Читайте чуть ниже.

Заполняйте поля калькулятора ВНИМАТЕЛЬНО, так как любая, даже незначительная ошибка может стоить потраченного времени и средств.



Обзор интерфейса

Интерфейс калькулятора расчета ленточного фундамента должен быть интуитивно понятен большинству пользователей, так как выполнен достаточно просто.

Основная часть программы подразделяется на несколько крупных элементов:

  • Вводный блок с начальными данными и упрощенной схемой.
  • Подробный чертеж ленточного фундамента, который отрисовывается на основании первого пункта.
  • Интерактивная 3D-модель, которая позволяет посмотреть все элементы конструкции в трехмерном пространстве.
  • Результаты расчета (материалы, величины, допустимые значения…).

Также под самим калькулятором, приведена небольшая справка, в каких форматах доступно скачивание, как сохранить результат, отправить по электронной почте или добавить в закладки.



Схема

Исходя из плана вашего дома, вы начинаете визуализировать устройство монолитного ленточного фундамента. С помощью конфигуратора, задайте необходимое количество лент и их расположение.

Сервис ограничивает максимально возможное количество осей по горизонтали и по вертикали. Вы можете задать не более 2 дополнительных линии по каждому направлению, т.е. в сумме не больше 8 осей.

Для того чтобы добавить параллельные горизонтальные (буквенные) оси, выберите в первом пункте AD0 необходимое количество (1 или 2). Новые прямые расположатся между осями AD и будут называться B и С.

Вертикальные оси (цифровые) добавляются не на всю длину ленточного фундамента, а конкретно к каждой секции AB, BC или CD.

Для того чтобы сместить секцию, заполните поле «Смещение стороны». Подробнее об этом смотрите ниже, где разбирается практический пример.



Пример 1.

Для того чтобы получить квадратный монолитный ленточный фундамент для дома, разделенный на 9 равных блоков, вам нужно:

  • добавить две оси в пункте AD0;
  • добавить две оси в пункте AB0;
  • добавить две оси в пункте BC0;
  • добавить две оси в пункте CD0.
Чертеж ленточного фундамента



Пример 2.

У вас нестандартный фундамент, который разделен на 6 неравнозначных секций. Блок AB разбит на три части, блок BC на две, а CD не разбит.

  • добавить две оси в пункте AD0;
  • добавить две оси в пункте AB0;
  • добавить одну ось в пункте BC0;
  • в пункте CD0 оставить ноль.
Схема ленточного фундамента

Таким образом, «играясь» значениями, вы можете сделать схематичный чертеж фундамента с любыми видами секций. Также, для вашего удобства есть возможность повернуть чертеж (на 90, 180 или 270 градусов), выбрать его цвет, включить сетку и показывать ли направляющие линии.



Характеристики фундамента

Теперь нам необходимо указать размеры сторон, ширину ленты, высоту и глубину заложения ленточного фундамента, а также используемую марку бетона.

Заполнение полей с размерами сторон, не должно вызвать сложностей – все наглядно проиллюстрировано на чертеже ленточного фундамента.

Высота ленты рассчитывается индивидуально, в зависимости от ваших предпочтений, высоты цоколя или по другим причинам. Стандартная величина 40-50 см.

Глубина заложения фундамента высчитывается на отдельном калькуляторе, который расположен на нашем сайте. Перейти на него вы можете по ссылке в самом калькуляторе или щелкнув тут: определение глубины заложения фундамента.

Немного теории. Строительство ленточного фундамента на сильнопучинистых грунтах при высоком уровне грунтовых вод, возможно только при условии заглублении ленты на 30 и более сантиметров ниже уровня промерзания, т.е. у вас получится заглубленное основание. В этом случае силы морозного пучения оказывают воздействие не по вертикали, а по касательной, тем самым значительно сокращая разрушительный эффект. Для всех остальных ситуаций, когда грунт не подвержен сильному пучению, есть смысл использовать мелкозаглубленный (незаглубленный) ленточный фундамент, как наиболее выгодный и простой в монтаже.

Ширина ленты подбирается на основании типа подстилающего грунта, на котором предполагается строительство и массы вышележащей конструкции. Смысл заключается в соблюдении баланса между давлением сооружения на грунт и максимально допустимым давлением, которое грунт может выдержать. Для большинства случаев в частном строительстве действует правило, что ширина ленты должна быть больше толщины стены на 10 см. Однако если калькулятор выдаст предупреждение, что эти значения для вас недопустимы – используйте рекомендуемую величину, которую он вам предложит.



Расчет бетона на ленточный фундамент – Калькулятор

Для возведения основания, рекомендуется использовать только высокопрочные растворы бетона марки М300 и выше. Использование смеси меньшей прочности, может привести к деформациям и разрушению конструкции – экономия средств на более дешевых материалах в данном случае неуместна. Заполните соответствующие поля в калькуляторе для выполнения надежного расчета бетона.

Выполнить приблизительный расчет нагрузки на ленточный фундамент на основании массы коробки дома, можно на специальном калькуляторе строительных блоков. Для получения более точного значения, прибавьте 10-15% для учета веса кровли, снеговой и ветровой нагрузки. На странице расчета сопротивления грунта основания узнайте максимально допустимую нагрузку на подстилающую поверхность.



Подсыпка

Подсыпка фундамента обеспечивает надежность и долговечность всей конструкции дома в целом. В большинстве случаев используется подушка из песка, щебня или ПГС. Наш калькулятор по умолчанию считает, что вы будете применять песок. В зависимости от типа грунта толщина подушки должна быть от 30 до 60 см.



Расчет арматуры для ленточного фундамента

Создание надежного основания невозможно без изготовления качественного арматурного каркаса, поэтому важно выполнить правильный расчет армирования для ленточного фундамента. Выберите предполагаемый диаметр стержней, количество горизонтальных рядов, прутков и шаг между вертикальными рядами. Если вы планируете углублять арматуру в землю, укажите это в соответствующем поле.

Если вы не знаете или не уверены, как правильно вязать арматуру для ленточного фундамента, следует обратиться к определенным нормам, которые изложены в СНиП 52-01-2003 (СП 63.13330.2010), в частности, особое внимание следует уделить параграфу «Конструктивные требования»:

  • пункт 7.3.4 – минимальное расстояние между стержнями арматуры следует принимать в зависимости от диаметра арматуры, но не менее 25 мм;
  • пункт 7.3.6 – расстояние между стержнями продольной арматуры следует принимать не более двукратной высоты сечения элемента и не более 400 мм, и чем больше нагрузка на основание, тем меньше оно будет, но не менее 100 мм;
  • пункт 7.3.7 – поперечную арматуру следует устанавливать с шагом не более половины рабочей высоты сечения элемента и не более 300 мм.

Соблюдая эти правила, вы можете быть уверены, что выполняете правильную укладку арматуры в ленточный фундамент. Данные правила действуют для частного строительства, но для более сложных конструкции, существуют определенные поправки и примечания с которыми необходимо ознакомиться более подробно.

Вы также можете поставить галочку, чтобы армирование отрисовалось на 3D-модели. В данном случае расчет программы может занять до 5 минут, в зависимости от производительности вашего устройства. Даже если браузер предлагает закрыть страницу, дождитесь окончания операции!



Монолитная плита на ленточном фундаменте

Ленточный фундамент с монолитной плитой пола является отличным решением, если вы хотите обезопасить свой дом от вредителей (грызунов, насекомых), а также опасаетесь преждевременного разрушения деревянного перекрытия, в следствие повышенной влажности, или деформации пола, при заливке бетона в отдельные ячейки между лентами. Бетонное перекрытие отлично подойдет, как для легких домов из пеноблоков и газобетона, так и для тяжелых – из кирпича и камня.

Укажите в программе желаемую толщину плиты, сторону арматурной сетки (сторону квадратной ячейки), диаметр арматуры и марку бетона (М200 и более).

Как только заполните все поле, нажмите кнопку «Рассчитать»!



Чертеж ленточного фундамента

После того, как калькулятор произведет необходимые расчеты, вам будет доступен чертеж фундамента и трехмерная модель конструкции.

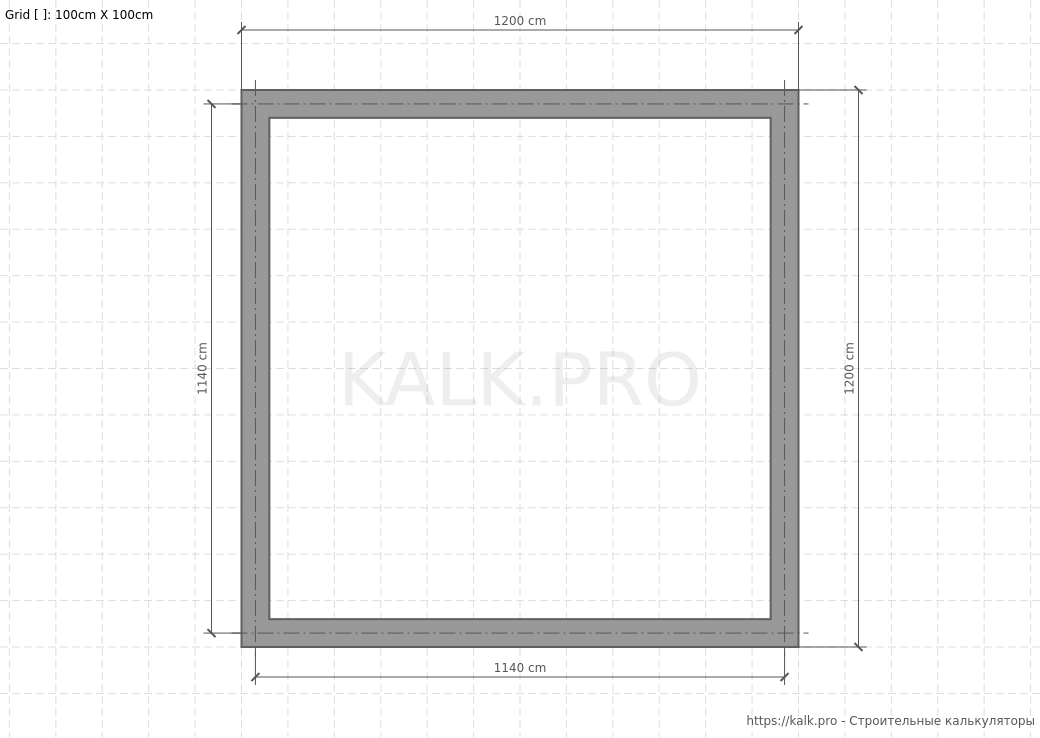

План – это вид сверху на ваше основание с указанием линейных размеров. Это ваш главный ориентир при строительстве, он позволяет получить в упрощенном виде отчетливое представление, что от вас требуется и к чему стоит стремиться.

Вид в 3D наглядно демонстрирует вид будущего фундамента. Визуализация помогает оценить проект в реальных пропорциях, увидеть плюсы и минусы предполагаемой конструкции и принять окончательное решение — это то, что вам нужно или нет. Вы можете рассмотреть на нем поверхность земли, песчаную подушку, естественно, сам фундамент и кладку арматуры. Все элементы интерактивны и строятся на основании указанных данных.



Результаты расчета

Наш сервис рассчитывает все необходимые параметры, которые могут быть использованы при строительстве фундамента. Рассмотрим некоторые из них наиболее подробно.



Фундамент

Давление фундамента на основание грунта не должно превышать максимально допустимое.

В случае,если ширина ленты фундамента была подобрана неверно, результат будет подсвечиваться красным цветом. Это означает, что конструкция здания слишком массивна, и лента будет прорезать грунт, до тех пор, пока не встретит препятствие. Если же вы указали все правильно, то вы увидите зеленую подсветку.

Рекомендуемая ширина фундамента – наиболее оптимальная величина, с точки зрения искусственного интеллекта, при заданных условиях типа грунта и возможных нагрузок на него.

Согласно СП 52-101-2003, процентное соотношение площади сечения продольной арматуры к поперечному сечению фундаментной плиты (коэффициент армирования) для бетонных конструкций, должен быть не менее 0,025%. Если ваше значение меньше нормативного, стоит увеличить количество вертикальных и горизонтальных рядов.



Материалы

В этом блоке выводятся все материалы и их количество (размерные величины), которые потребуются при строительстве ленточного фундамента и сопутствующих элементов. Например, вы можете узнать:

  • объем и массу бетона фундамента;
  • общую длину стержней арматуры и их количество;
  • сколько потребуется вязальной проволоки;
  • что потребуется для отливки монолитной плиты на ленту;
  • как много нужно заказать песка под фундамент и под бетонную стяжку;

С остальными элементами, можно ознакомиться непосредственно в самом интерфейсе.

Попробуйте калькулятор МЗЛФ и оцените все преимущества работы с нашим сервисом.



Расчет ленточного фундамента – Пример

Справочная теоретическая информация помогает понять некоторые спорные моменты, однако все становится намного очевиднее, когда разбираешь реальную практическую ситуацию.

Мы выбрали из интернета случайную схему одноэтажного дома и на ее основании выполнили расчет ленточного фундамента на нашем калькуляторе. Все начальные условия представлены на изображении. Длины сторон указаны в миллиметрах, но мы для удобства будем записывать в сантиметрах.

Проект одноэтажного дома



Построим упрощенную схему с помощью блока "Ориентация".

Схема фундамента на онлайн-калькуляторе



Перенесем все размеры с рисунка в калькулятор и предположим, что ширина ленты будет равна 40 см.

Ширина ленты фундамента



Для того чтобы получить отступ слева для «Кухни-гостиной», необходимо сдвинуть сторону CD направо. Заполняем размер стороны и смотрим длину террасы, она равна 300 см (3000 мм), значит нужно вписать в поле «Смещение стороны CD» 300 см.

Размеры фундамента



Нажмем кнопку «Рассчитать», для того чтобы посмотреть правильно ли у нас все получилось.

Чертеж ленточного монолитного фундамента



Как мы видим нижняя комната стоит немного криво, а размеры совсем не те, что мы указали в условии.

Во-первых, это связано с тем, что на схеме, которую мы повторяем, длина стороны комнаты вместе со стеной равняется длине стороны без стены, что само по себе в корне неверно.

Во-вторых, обратите внимание, что в калькуляторе ленточного фундамента отсчет на боковых сторонах начинается не от краев ленты, а от внутренних осей симметрии.

Разрез ленточного фундамента (чертеж)



Для того чтобы исправить положение и выровнять «Кухню-гостиную», увеличим ее размер на 20 см, а смещение сократим на те же 20 см.

Смещение секции ленточного фундамента



В результате фундамент приобретает нужную нам форму.

План ленточного фундамента (чертеж)
Модель армирования ленточного фундамента



Калькулятор поддерживает ввод ОТРИЦАТЕЛЬНЫХ значений в поле «Смещение стороны». За ноль принимается ось 1. Это необходимо для того, чтобы вы могли создать ленточный фундамент произвольной формы.



Смещение секции ленточного фундамента



Теперь вы знаете, как рассчитать ленточный фундамент под дом на нашем калькуляторе правильно. Обращаем ваше внимание, что выделенные пункты обязательно должны выделяться зеленым цветом, иначе фундамент будет крайне неустойчив.

Прежде всего, основание может не выдержать нагрузки вышележащей конструкции здания и в скором времени лента деформируется. Во втором случае, при недостаточной ширине ленты, сооружение начнет углубляться в грунт до тех пор, пока одна из его частей не упрется в более плотные породы и, тогда из-за неравномерного распределения давления, фундамент просто разорвет.

Расчет ленточного фундамента для дома газоблока



Надеемся, что вам была полезна инструкция по работе с калькулятором расчета ленточного фундамента. Если у вас есть вопросы, замечания или предложения по работе сервиса, пожалуйста, свяжитесь с нами любым доступным способом.
