Cimientos
Cimentación Corrida

Calculadora estará disponible después de realizar cambios en los parámetros adecuados.

Haga clic en el botón "Calcular" para abrir la ventana de opciones.

SVG dibujos vectoriales, 3D AR realidad aumentada

onoff

Visualización de

La unidad de medida:

El color de dibujo:

color

Orientación

Añadir Ejes entre A-D:

ADo

Girar la Base (En El Sentido de las Agujas del Reloj):

Mostrar Cuadrícula en Dibujos:

Dimensiones

Fundación

Espesor:

FNW

Profundidad:

FND

Altura Sobre El Nivel Del Suelo:

FNH

Grado Concreto:

FNC

M300 (B22.5)

Barras de refuerzo

S3D

Mostrar barras de refuerzo en 3D

Diámetro:

FAD

Filas horizontales (Cantidad):

ROW

Varillas en Hilera Horizontal (Cantidad):

ROD

Espaciado Vertical de Barras de Refuerzo:

CLS

Longitud de la barra de refuerzo debajo de la Base (para Martillo en el suelo):

CRL

Relleno de Arena Debajo De La Base

Espesor:

SBF

Losa de Hormigón

Profundidad de la Losa de Hormigón:

SAT

Espaciado de la Rejilla de Barras de refuerzo:

SAS

Diámetro de la Barra de refuerzo:

SAD

мм

Grado Concreto:

SCM

M200 (B15)

Edificio

Construcción de Peso Total:

HTW

toneladas de

Suelo

Capacidad de Carga del Suelo:

SMP

kpa

Aislamiento Vertical

Espesor:

FTT

Altura:

FTH

Altura Total (Profundidad + Altura Sobre El Nivel Del Suelo)

Aislamiento Horizontal

Espesor:

BTT

Ancho:

BTW

SVG dibujos vectoriales, 3D AR realidad aumentada

onoff

Seleccione la proyección:

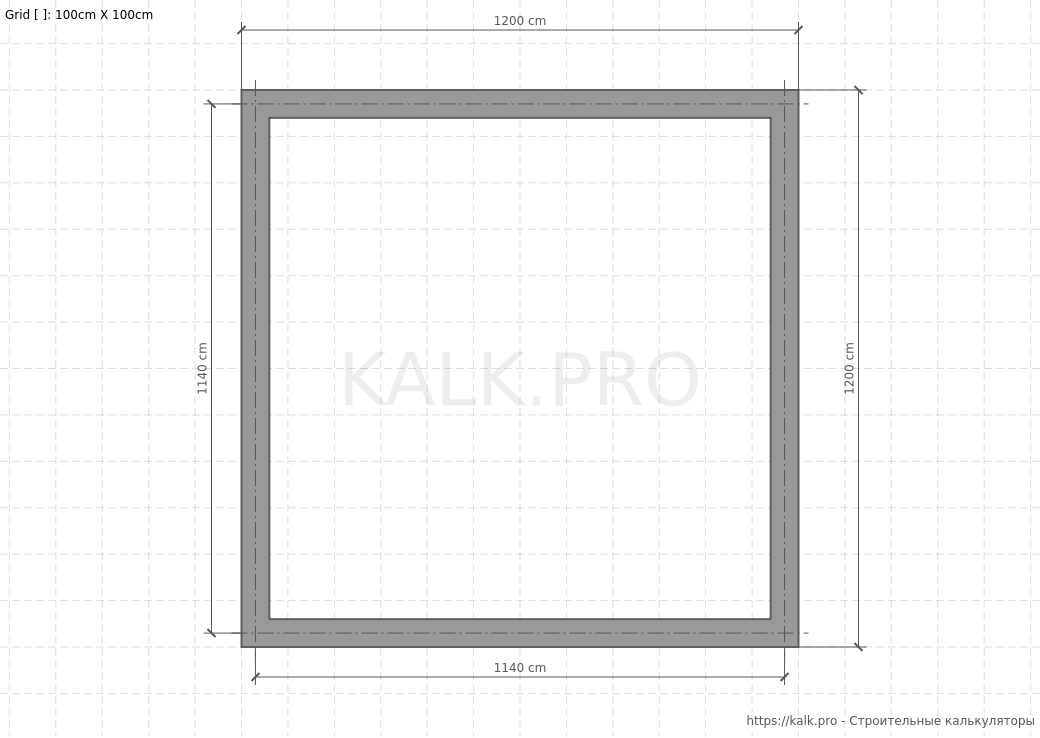

Vista Superior

SVG dibujos vectoriales, 3D AR realidad aumentada

onoff

Distancia: 0

Resultados de calculo

Fundación

Presión de los Cimientos sobre el Suelo: 113.08 kpa
Capacidad de Carga del Suelo: 174 kpa
Espesor de la Base: 60 mm
Espesor de Base Recomendado: 40 mm
Altura De Cimentación Sobre El Nivel Del Suelo: 50 mm
Profundidad de Cimentación: 70 mm
Longitud de la Tira de Cimentación (Perímetro): 4560 mm
Volumen de la Base: 32.832 m3
Peso de la Base: 78.92 toneladas de
Área de Pie de Cimentación: 27.36 m2
Área de sección transversal de la tira de Cimentación: 0.72 m2

Ratio de Refuerzo

Área total de la sección transversal de las barras de refuerzo Longitudinales: 10.179000 cm2
Porcentaje de Refuerzo: 0.141375 %

Materiales de construcción

Fundación

Grado Concreto: M300
Volumen de Hormigón: 32.744 m3
Peso del Hormigón: 78.23 toneladas de
Perímetro (Interior): 43.2 m
Perímetro (Exterior): 48 m
Ángulos (Exteriores): 4 piezas

Barras De refuerzo De Cimentación (Total)

Diámetro: 1.2 mm
Longitud Total: 77724 mm
Volumen Total: 0.088 m3
Peso Total: 690.19 kg

Barras de refuerzo Longitudinales

Diámetro: 1.2 mm
Longitud Total: 42948 mm
Volumen Total: 0.049 m3
Peso Total: 381.38 kg

Barras de Refuerzo Verticales

Diámetro: 1.2 mm
Cantidad: 184 piezas
Longitud de Varilla: 109.5 mm
Longitud Total: 20148 mm

Barras de Refuerzo Cruzadas

Diámetro: 1.2 mm
Cantidad: 276 piezas
Longitud de Varilla: 53 mm
Longitud Total: 14628 mm

Alambre de Amarre de Barras de refuerzo

Alambre de Amarre de Longitud para Un Solo Nudo: 10.97 mm
Alambre de Amarre de Longitud Total: 5441.08 mm

Losa de Hormigón en la Base de la Tira

Área de Losa: 144 m2
Volumen de la Losa: 14.4 m3
Peso de la Losa: 36.58 toneladas de
Volumen de Hormigón: 14.111 m3
Peso del Hormigón: 34.32 toneladas de
Diámetro de la Barra de refuerzo: 0.8 mm
Longitud de la barra de refuerzo (Total): 573600 mm
Peso de la Barra de refuerzo: 2.27 toneladas de
Volumen de Barras de refuerzo: 0.289 m3
Alambre de Amarre de Longitud para Un Solo Nudo: 8.11 mm
Alambre de Amarre de Longitud Total: 463438.33 mm

Relleno de Arena Debajo De La Base

Espesor: 30 mm
Volumen de Arena Compacto: 8.208 m3
Volumen de Arena Suelta (para Entrega): 13.899 m3
Peso de la Arena: 20.85 toneladas de

Relleno de Arena Dentro De la Base

Volumen de Arena Compacto: 58.32 m3
Volumen de Arena Suelta (para Entrega): 98.755 m3
Peso de la Arena: 148.13 toneladas de

Movimiento de Tierras

Volumen de Excavación para Zanja: 27.36 m3

Aislamiento Vertical

Zona: 57.6 m2
Paquetes: 12 piezas
Piezas por Paquete: 7 piezas
Espesor de Aislamiento: 50 mm
Piezas (Total): 84 piezas
Volumen: 0.416 m3

Aislamiento Horizontal

Zona: 52 m2
Paquetes: 11 piezas
Piezas por Paquete: 7 piezas
Espesor de Aislamiento: 50 mm
Piezas (Total): 77 piezas
Volumen: 0.381 m3

Datos iniciales

Edificio

Construcción de Peso Total: 200 toneladas de

Suelo

Capacidad de Carga del Suelo: 174 kpa

Fundación

Espesor de la Base: 60 mm
Altura De Cimentación Sobre El Nivel Del Suelo: 50 mm
Profundidad de Cimentación: 70 mm
Grado Concreto: M300

Barras De refuerzo De Cimentación (Total)

Diámetro: 1.2 mm
Filas horizontales (Cantidad): 3 piezas
Varillas en Hilera Horizontal (Cantidad): 3 piezas
Espaciado Vertical de Barras de Refuerzo: 50 mm
Longitud de la barra de refuerzo debajo de la Base (para Martillo en el suelo): 0 mm

Relleno de Arena Debajo De La Base

Espesor: 30 mm

Losa de Hormigón en la Base de la Tira

Profundidad de la Losa de Hormigón: 10 mm
Espaciado de la Rejilla de Barras de refuerzo: 5 mm
Diámetro de la Barra de refuerzo: 0.8 mm
Grado Concreto: M200

Aislamiento Vertical

Espesor de Aislamiento: 50 mm

Aislamiento Horizontal

Espesor de Aislamiento: 50 mm
Ancho: 100 mm

Marcar un sitio favorito

Guardar el enlace en el resultado de un cálculo en la sección "Mis favoritos" en el cabinet personal.

Escanee el código QR

Obtenga un enlace a un cálculo con parámetros escaneando un código QR

Cómo se Calcula Cimentación Corrida?

Paso 1. Elija las unidades de medida, DU - mm, cm, m, pulgadas, pies.
Paso 2. Elija el color del dibujo, CL - monocromo, color.
Paso 3. Seleccione la cantidad y dirección de los ejes de cimentación, ABo, ADo, BCo, BDo, CDo.
* más detalles en la imagen superior
Paso 3.1. Introduzca los parámetros de los ejes de cimentación - longitud, AB (ABxx), AD (ADxx), BC (BCxx), BD (BDxx), CD (CDxx) y offset*, ABsh, ADsh, BCsh, BDsh, CDsh.
* El offset se calcula a partir de la posición inicial de los ejes.
Paso 3.2. Elija el grado de rotación de la base* (en el sentido de las agujas del reloj).
* 0° (por defecto)
Paso 3.3. Seleccione si desea mostrar la rejilla en los dibujos o no.
Paso 4. Introduzca las dimensiones de la cimentación - espesor*, FNW, profundidad**, FND, altura sobre el nivel del suelo, FNH, grado del hormigón, FNC.
* Espesor = anchura de la zapata
** profundidad = altura por debajo del nivel del suelo
Etapa 5. Introduzca los parámetros de la cimentación de armadura - diámetro, FAD, cantidad de filas horizontales, ROW, cantidad de barras en fila horizontal, ROD, separación de barras verticales, CLS, longitud de barras bajo la cimentación*, CRL.
* para martillar en el suelo
Paso 5.1. Seleccione si desea mostrar las barras de refuerzo en 3D o no, S3D.
Paso 6. Introduzca el parámetro de relleno de arena bajo cimentación - espesor, SBF.
Paso 7. Introduzca los parámetros de la losa de hormigón - profundidad de la losa de hormigón*, SAT, espaciado de la rejilla de armadura, SAS, diámetro de la armadura, SAD, grado del hormigón, SCM.
* Profundidad de la losa = altura de la losa
Paso 8. Introducir el parámetro de construcción - peso total, HTW .
Paso 9. Introducir el parámetro del suelo - capacidad portante del suelo*, SMP.
* Capacidad portante - carga máxima que el suelo puede soportar y resistir el fallo.
Paso 10. Introducir los parámetros de aislamiento - espesor de aislamiento vertical, FTT, altura de aislamiento vertical*, FTH, espesor de aislamiento horizontal, BTT, anchura de aislamiento horizontal*, BTW.
* Profundidad = altura por debajo del nivel del suelo
* altura total = altura por debajo del nivel del suelo (profundidad) + altura por encima del nivel del suelo
** anchura = distancia desde los cimientos hasta el borde del aislamiento
