Cálculo de Escalera con peldaños compensados em

Cálculo de Escalera con peldaños compensados em "U", 180 grados

Todas las calculadoras
El error de cálculoPor favor, compruebe los datos introducidos
Calculadora estará disponible después de realizar cambios en los parámetros adecuados.
Haga clic en el botón "Calcular" para abrir la ventana de opciones.
Seleccione la proyección:
Distancia: 0
Resultados de calculoMedidas de escalera
  • Inclinación de la escalera (pendiente): 32.01 °
  • Contrahuella (altura entre peldaños): 16.67 mm
  • Profundidad de peldaño (con nariz): 34.17 mm
  • Huella (ancho de peldaño sin nariz): 26.67 mm
  • Número de peldaños: 17 piezas
  • Ancho de escalera (Ámbito): 100 mm
  • Min. altura estructural de zanca (espesor de garganta): 15.87 mm
Zanca inferior (peldaños compensados)
  • fractureNorm: 23.97 mm
Zanca superior (peldaños compensados)
  • fractureNorm: 21.49 mm
Zanca intermedio (peldaños compensados)
  • fractureNorm: 21.49 mm
Materiales de construcciónZanca inferior o limón (tramo recto)
  • Altura de zanca: 30 mm
  • Largo: 155.11 mm
  • Espesor: 6 mm
  • Número de zancas: 2 piezas
  • Volumen de madera: 0.056 m3
Zanca №1 de peldaños compensados inferiores
  • Altura de zanca: 40 mm
  • Largo: 112.11 mm
  • Espesor: 6 mm
  • Número de zancas: 1 piezas
  • Volumen de madera: 0.027 m3
Zanca intermedio (peldaños compensados)
  • Altura de zanca: 40 mm
  • Largo: 216.06 mm
  • Espesor: 6 mm
  • Número de zancas: 1 piezas
  • Volumen de madera: 0.052 m3
Zanca №2 de peldaños compensados superiores
  • Altura de zanca: 37.52 mm
  • Largo: 110.76 mm
  • Espesor: 6 mm
  • Número de zancas: 1 piezas
  • Volumen de madera: 0.025 m3
Zanca superior (tramo recto)
  • Altura de zanca: 30 mm
  • Largo: 198.6 mm
  • Espesor: 6 mm
  • Número de zancas: 2 piezas
  • Volumen de madera: 0.071 m3
Peldaño compensado inferior
  • Profundidad de peldaño (total, con nariz): 66.2 mm
  • Longitud del peldaño: 100 mm
  • Espesor de huella (peldaño): 4 mm
  • Cantidad: 2 piezas
  • Volumen de madera: 0.013 m3
Peldaño compensado intermedio
  • Profundidad de peldaño (total, con nariz): 68.78 mm
  • Longitud del peldaño: 139.03 mm
  • Espesor de huella (peldaño): 4 mm
  • Cantidad: 2 piezas
  • Volumen de madera: 0.019 m3
Peldaño compensado superior
  • Profundidad de peldaño (total, con nariz): 56.68 mm
  • Longitud del peldaño: 119.73 mm
  • Espesor de huella (peldaño): 4 mm
  • Cantidad: 2 piezas
  • Volumen de madera: 0.014 m3
Peldaño o escalón (tramos rectos)
  • Profundidad de peldaño (con nariz): 34.17 mm
  • Longitud del peldaño: 100 mm
  • Espesor de huella (peldaño): 4 mm
  • Número de escalónes o peldaños: 11 piezas
  • Volumen de madera: 0.15 m3
Tabicas de escalónes de tramos rectos
  • Altura: 12.67 mm
  • Longitud: 100 mm
  • Espesor: 2.5 mm
  • Cantidad: 11 piezas
  • Volumen de madera: 0.035 m3
Tabica (contrahuella) de peldaño compensado inferior
  • Altura: 12.67 mm
  • Longitud: 100 mm
  • Espesor: 2.5 mm
  • Cantidad: 2 piezas
  • Volumen de madera: 0.006 m3
Tabica (contrahuella) de peldaño compensado intermedio
  • Altura: 12.67 mm
  • Longitud: 106.3 mm
  • Espesor: 2.5 mm
  • Cantidad: 2 piezas
  • Volumen de madera: 0.007 m3
Tabica (contrahuella) de peldaño compensado superior
  • Altura: 12.67 mm
  • Longitud: 105.99 mm
  • Espesor: 2.5 mm
  • Cantidad: 2 piezas
  • Volumen de madera: 0.007 m3
Barandilla de madera, baranda
  • Ancho de pasamanos: 8 mm
  • Espesor de pasamanos: 4 mm
  • Longitud de barandilla: 369.01 mm
  • Volumen de madera: 0.012 m3
Balaustres
  • Ancho del balaustre: 5 mm
  • Largo: 86.85 mm
  • Número de balaustres: 12 piezas
  • Volumen de madera: 0.026 m3
Pilarote en ángulo (inferior)
  • Ancho: 8 mm
  • Largo: 156.67 mm
  • Cantidad: 1 piezas
  • Volumen de madera: 0.01 m3
Pilarote en ángulo (superior)
  • Ancho: 8 mm
  • Largo: 106.67 mm
  • Cantidad: 1 piezas
  • Volumen de madera: 0.007 m3
Puntales para apuntalar de peldaños compensados
  • Ancho: 10 mm
  • Largo: 859.33 mm
  • Volumen de madera: 0.086 m3
Vigas de soporte de giro de escalera
  • Ancho del material: 15 mm
  • Largo (material): 80 mm
  • Ancho: 5 mm
  • Cantidad: 2 piezas
  • Volumen de madera: 0.012 m3
  • Alto de viga #1: 15 mm
  • Alto de viga #4: 15 mm
Datos inicialesVisualización
  • Unidad de medida: cm mm
  • Color de dibujo: paint mm
Tipo de Giro de la Escalera
  • Escalera con giró a la izquierda:  seleccionado
Tipo de Fijación del peldaños compensados y pilarote en ángulo
  • Unión de pilarote y peldaño por encastre - peldaños están empotrados en pilarote en ángulo (peldaño fijado en muescas del pilarote):  seleccionado
Medidas de escalera
  • Altura total de escalera (piso terminado inferior - piso terminado superior): 300 mm
  • Largo total de escalera (longitud horizontal): 260 mm
  • Ancho de una escalera (Ámbito): 100 mm
Calcular lo Largo Total de escalera a lo largo:
  • Tramo superior:  seleccionado
Peldaños o escalónes
  • Número de peldaños inferiores: 5 piezas
  • Número de peldaños compensados: 6 piezas
  • Número de peldaños intermedios: 0 piezas
  • Número de peldaños superiores: 6 piezas
  • Número total de peldaños: 17 piezas
Tabicas o contrahuellas
  • Espesor: 2.5 mm
Zancas (tramos rectos)
  • Espesor: 6 mm
  • Altura de zanca: 30 mm
Zancas para peldaños compensados
  • Espesor: 6 mm
  • Altura de zanca: 40 mm
Vigas de soporte de giro de escalera
  • Ancho: 5 mm
  • Alto (material): 15 mm
Puntales
  • Ancho: 10 mm
Losa del piso superior
  • Espesor de la losa: 20 mm
Barandilla de madera, baranda
  • Altura de barandillas: 90 mm
  • Ancho del balaustre: 5 mm
  • Espesor de pasamanos: 4 mm
  • Ancho de pasamanos: 8 mm
Paredes
  • Espesor de pared: 20 mm
Elija la forma de guardar
Marcar un sitio favorito
Guardar el enlace en el resultado de un cálculo en la sección "Mis favoritos" en el cabinet personal.
A través de la sec. la red
Comparta el enlace al cálculo en Facebook, Twitter, Google+, etc.
Como guardar el cálculo en su ordenador?
  1. Elija los parámetros necesarios para el cálculo.
  2. Seleccione "Método de conservación".
  3. Seleccione la Opción de pago" por el suministro de acceso a:
    • Suscripciones "Aprendiz" se activa el acceso al detalle de los planos y cálculos. La conservación de una única liquidación se paga por separado. De acuerdo con la < "noindex" >lista de precios. Cualquier adquirido el cálculo se puede volver a gratis descargar un número ilimitado de veces. La lista de "Guardados ajuste de cuentas" disponible en < "noindex" >la oficina de Personal.
    • Suscripciones "Experto" se activa el acceso al detalle de los planos y cálculos, ofrece la posibilidad de guardar y descargar todos los cálculos ilimitado es el número de veces durante el tiempo de validez de la suscripción.
    • Suscripciones "Maestro" ofrece la posibilidad de instalar en los planos su logo o desactivar disponible. Activa el acceso al detalle de los planos y cálculos, ofrece la posibilidad de guardar y descargar todos los cálculosilimitado es el número de veces durante el tiempo de validez de la suscripción.
  4. Después del pago con éxito el acceso a los resultados de los cálculos se encuentran en Su computadora o enviados al correo (la que usaste en el registro), en función de la opción seleccionada en el Método de guardar".
  5. Normalmente, el tiempo de conservación de los resultados de la liquidación no sea superior a 1 minuto.

En caso de que surjan problemas al guardar los resultados de la liquidación, por favor, nos informe de error a través del formulario < "noindex" >Retroalimentación en la página de contacto.

Seleccione la suscripción para obtener más oportunidades de Kalk.Pro
Más de 10.000 usuarios que ya han utilizado de acceso avanzado para crear con éxito su proyecto. Dibujos detallados y estimaciones del proyecto ahorrar hasta un 70% del tiempo en la preparación de los elementos de construcción, así como evitar el consumo innecesario de materiales.
Más información de suscripciones se puede consultar en aquí.
Ayuda

Cálculo de escalera con giro de 180° con peldaños compensados



Cuando el diseñador se enfrenta a la tarea de diseñar escaleras, surgen muchas preguntas. Un aspecto fundamental entre ellos es la cuestión de cómo colocar una escalera sin perder la estética de la apariencia, si el espacio para esta es relativamente pequeño.

Escaleras compensadas con giro de 180 grados es la solución ideal (escalera en "U"). Tal escalera es la versión más compacta de un diseño de dos tramos, en el que los peldaños compensados (escalónes) desempeñan el papel de un elemento giratorio. Tal diseño permite el uso de una abertura con dimensiones lineales más pequeñas.

Una calculadora online de una escalera con giro 180 grados con peldaños compensados KALK.PRO le permite preparar documentación técnica en pocos minutos: el programa elabora una estimación con la cantidad óptima de materiales, crea un conjunto de dibujos de todos los elementos y un modelo 3D en proporciones reales, y también proporciona recomendaciones para la construcción de la escalera más conveniente.

 ¡Asegúrese de que el diseño de su escalera cumpla con todos los códigos locales de construcción y los requisitos reglamentarios! Es un paso muy crucial.

Procedimiento de cálculo paso a paso



  • Paso 1. Elegir el número de peldaños compensados: 4 piezas, 6 piezas, 8 piezas, (6 piezas por defecto).
  • Paso 2. Seleccione las unidades de medida apropiadas: mm, cm, m, pulgadas, pies.
  • Paso 3. Seleccione el color de los dibujos: b / n, color.
  • Paso 4. Determine el tipo de escaleras: con un giro a la izquierda, con un giro a la derecha.
  • Paso 5. Seleccione el método de fijación de los peldaños compensados: unión de pilarote y peldaño por encastre (peldaño fijado en muescas del pilarote) o fijación del pilarote en ángulo al superficie de peldaño, con conectores metálicos.
  • Paso 6. Ingrese los parámetros de las escaleras: largo total de escalera (longitud horizontal), ancho de una escalera (Ámbito), altura total de escalera (si el escalón superior está al nivel del segundo piso, altura de apertura (piso terminado inferior - piso terminado superior) = altura de las escaleras).
  • Paso 7. Seleccione un método para calcular lo largo total de las escaleras: a lo largo de la tramo superior, intermedio o inferior (largo total de escalera = longitud horizontal de tramo especificada).
  • Paso 8. Defina los parámetros de los escalónes: el número de peldaños rectos (los escalónes intermedios forman un tramo #3), espesor de peldaño, reborde de escalón (nariz o vuelo, voladizo), una repisa del borde, ultimo peldaño - debajo del nivel del suelo superiorel paso superior o en el nivel (opcional).
  • Paso 9. Tabicas o contrahuellas (opcional): la capacidad de utilizar de tabicas.
  • Paso 10. Ingrese los parámetros las zancas - espesor, altura (por separado para tramo recto y tramo de peldaños compensados).
  • Paso 11. Vigas de soporte giro de escalera (peldaños compensados): alto, ancho.
  • Paso 12. Dimensiones las puntales para apuntalar de peldaños compensados - ancho.
  • Paso 13. Seleccionar las características de la barandilla de elementos - altura, ancho e espesor del pasamanos, balaustres.

  • Paso 14. Losa del piso superior, paredes: se utilizan solo para la visualización en 3D y no afectan los resultados finales.
  • Paso 15. Confirme los valores ingresados y comience el cálculo de la escalera con un giro de 180° y peldaños compensados - con el botón "Calcular".

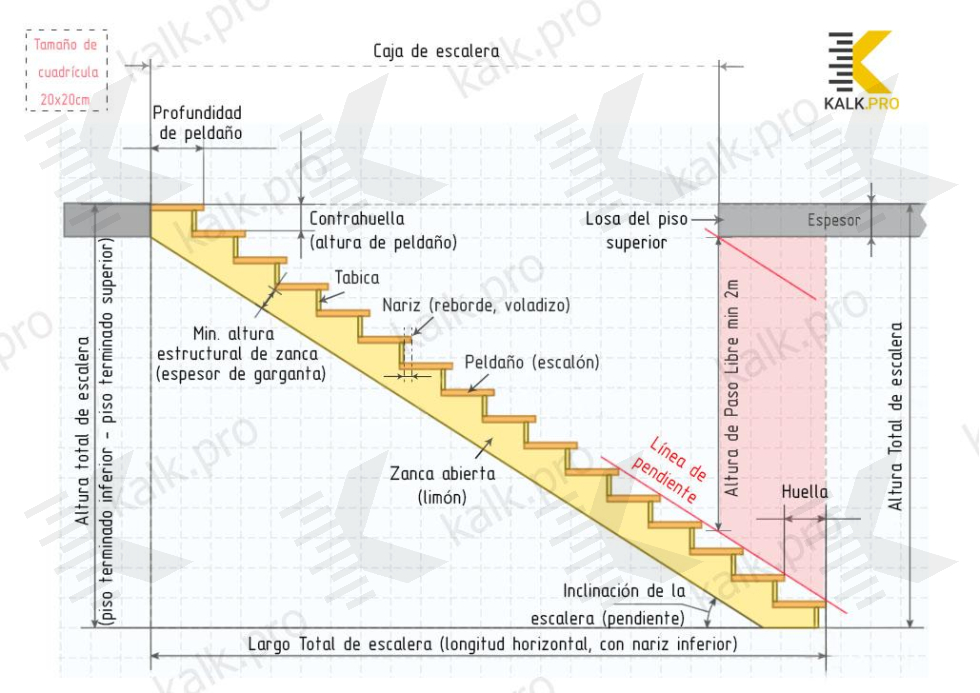

Características de diseño / designaciones en los dibujos

Esquema de escalera de ida y vuelta con giro de 180 grados
