La calculadora de cálculo de las vigas span techo

Especifique las dimensiones de los
Visualización de
DU
cm
CL
color
El techo
H
W
C
Стропило
RG
RW
RT
El error de cálculoPor favor, compruebe los datos introducidos
Calculadora estará disponible después de realizar cambios en los parámetros adecuados.
Haga clic en el botón "Calcular" para abrir la ventana de opciones.
Seleccione la proyección:

Los resultados del cálculo

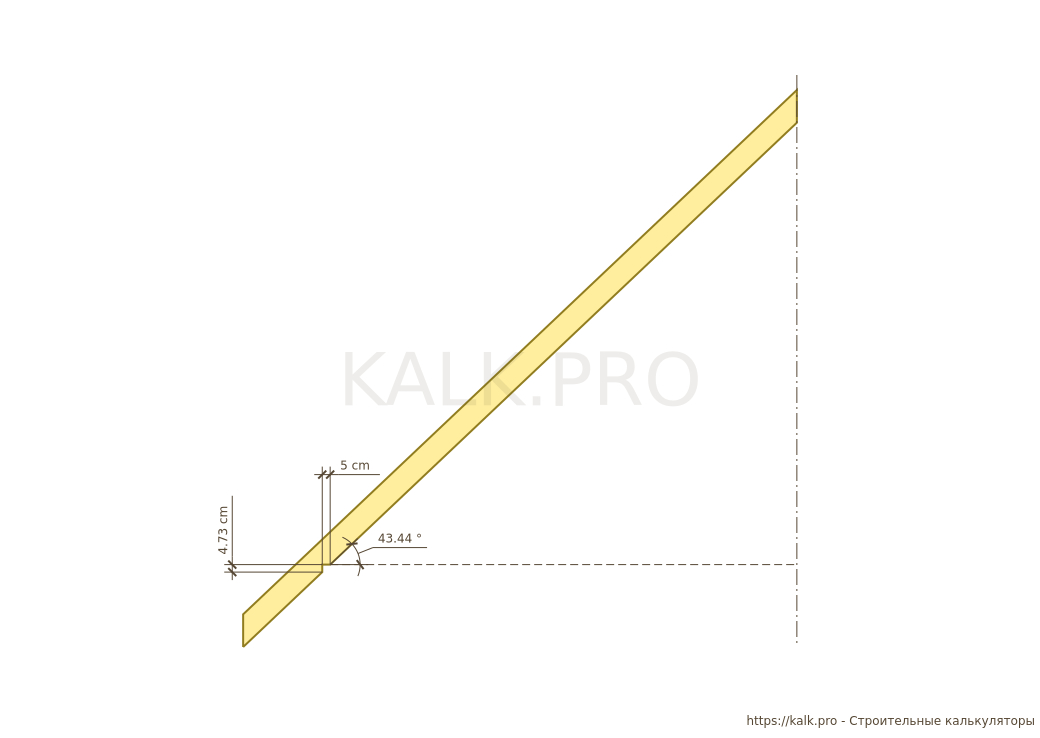

El techo
  • El ángulo de: 43.4 °

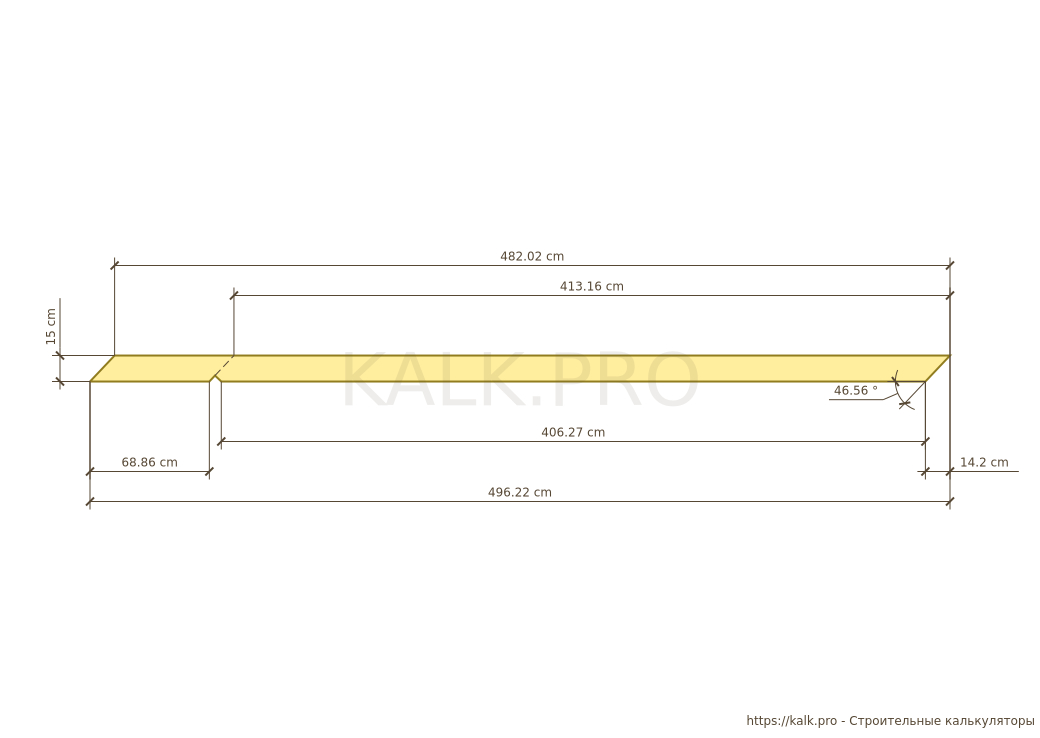

Стропило
  • El ángulo de спила: 46.6 °
  • El tamaño de la спила: 14.2 mm
  • La longitud de la: 496.2 mm
  • El ancho de la: 15 mm
  • El espesor de la: 5 mm
  • La longitud de á techo: 482 mm
  • La longitud del patín a запила: 413.2 mm
  • La longitud de la parte inferior del patín a запила: 406.3 mm
  • La longitud de запила hasta el final del saliente: 68.9 mm
  • La profundidad de la запила de la bandeja (horizontal): 5 mm
  • La profundidad de la запила lo largo de la pared (vertical): 4.7 mm

Materiales de construcción

Стропило
  • El ancho de la: 15 mm
  • La longitud de la: 496.2 mm
  • El espesor de la: 5 mm
  • La cantidad de: 0.037 m3

Los "Tamaños"

Visualización de
  • La unidad de medida: 1 mm
  • El color de dibujo: 1 mm
El techo
  • La altura de la: 300 mm
  • El ancho de la: 600 mm
  • El saliente de la: 50 mm
Стропило
  • Ha tomado: 5 mm
  • El ancho de la: 15 mm
  • El espesor de la: 5 mm
Elija la forma de guardar
Descargar PDF

Descargar PDF con imágenes de dibujos y 3D de proyección, y con el detalle de los resultados del cálculo y de los materiales.

Descargar PNG

el ZIP con PNG archivosimágenes de dibujos y 3D de proyección de la escena actual en la pestaña de Vista en 3D.

Descargar OBJ

el archivo OBJ con elementos de la escena, aparecen en la pestaña Vista en 3D. El archivo se puede abrir en 3ds Max, ArchiCAD, AutoCAD u otros programas para trabajar con gráficos en 3D.

Enviar al correo electrónico

A la dirección de correo electrónico se отправленно carta de archivo PDF de cálculo, archivo ZIPimágenes de dibujos en formato PNG y OBJ-el archivo3D de proyección. Este método combina el en sí, la función de los otros tres métodos (PDF+PNG+OBJ).

30 дней БЕЗЛИМИТНЫХ скачиваний
365 дней БЕЗЛИМИТНЫХ скачиваний
Añadir a favoritos
Guardar el enlace en el resultado de un cálculo en la sección "Mis favoritos" en el cabinet personal.

Como guardar el cálculo en su ordenador?

  1. Elija los parámetros necesarios para el cálculo.
  2. Seleccione "Método de conservación".
  3. Seleccione la Opción de pago" por el suministro de acceso a:
    • Suscripciones "Principiante" se activa el acceso al detalle de los planos y cálculos. La conservación de una única liquidación se paga por separado. De acuerdo con la < "noindex" >lista de precios. Cualquier adquirido el cálculo se puede volver a gratis descargar un número ilimitado de veces. La lista de "Guardados ajuste de cuentas" disponible en < "noindex" >la oficina de Personal.
    • Suscripciones "el Artífice" se activa el acceso al detalle de los planos y cálculos, ofrece la posibilidad de guardar y descargar todos los cálculos ilimitado es el número de veces durante el tiempo de validez de la suscripción.
    • Suscripciones "el Profesional" ofrece la posibilidad de instalar en los planos su logo o desactivar disponible. Activa el acceso al detalle de los planos y cálculos, ofrece la posibilidad de guardar y descargar todos los cálculosilimitado es el número de veces durante el tiempo de validez de la suscripción.
  4. Después del pago con éxito el acceso a los resultados de los cálculos se encuentran en Su computadora o enviados al correo (la que usaste en el registro), en función de la opción seleccionada en el Método de guardar".
  5. Normalmente, el tiempo de conservación de los resultados de la liquidación no sea superior a 1 minuto.

En caso de que surjan problemas al guardar los resultados de la liquidación, por favor, nos informe de error a través del formulario < "noindex" >Retroalimentación en la página de contacto.

Descargar DEMO:

Seleccione la suscripción para obtener más oportunidades de Kalk.Pro

Todos los fondos se destinarán al desarrollo de nuevas calculadoras y mejora de las características funcionales de los ya existentes.

Más información de suscripciones se puede consultar en aquí.
Nuestra calculadora en su sitio web
Única herramienta fácil de usar — Calculadoras de construcción en línea
Única herramienta fácil de usar

La calculadora va a trabajar directamente en su sitio web. No nos переманиваем a sí mismo de sus visitantes, y de hecho — regalamos cómodo y útil herramienta.

Uso que usted y sus visitantes — Calculadoras de construcción en línea
Uso que usted y sus visitantes

Aumente el número de sus visitantes, mediante la colocación de nuestros widgets en su página web. Los usuarios van a recomendar Su sitio, una vez recibida la experiencia exitosa.

El aumento de la popularidad de — Calculadoras de construcción en línea
El aumento de la popularidad de

Coloque el widget en la página web o directamente en las publicaciones de su blog. Los usuarios van a volver a Usted de nuevo, porque nuestras calculadoras — fácil y divertido.

Fácil de configurar e instalar — Calculadoras de construcción en línea
Fácil de configurar e instalar

Usted puede instalar en su sitio web cualquiera de los widgets disponibles de la calculadora. Simplemente seleccione, copie el código y vuelva a su sitio web.


Descubra que es capaz de widget de aquí

O purgar su sitio web ahora y empiece a recibir más y más clientes!

Ayuda

Calculadora en línea produce el cálculo exacto de las vigas en línea (calcula las dimensiones de las vigas para el techo: la longitud de las vigas, la longitud del saliente, el ángulo de спила, la distancia hasta el запила). Los dibujos y el tamaño de las vigas se generan en tiempo real.

La calculadora realiza en línea el cálculo de la longitud de las vigas span techo. El cálculo de las vigas односкатной techo siga otra calculadora.

En el bloque ", Especifique las dimensiones" debe de ingresar su información de techo, previamente seleccionando los de la unidad de medida. En la imagen se ilustra claramente todos los parámetros.



Necesarios para el cálculo de las vigas de dimensiones:

  • La altura del techo es la distancia desde el nivel de "sexo" ático a la cumbrera del tejado.
  • El ancho del techo — , la distancia entre los soportes, las vigas. Normalmente es el borde de la мауэрлата en la cara exterior de la pared.
  • El saliente del techo es la distancia desde el borde de la pared hasta el borde del tejado.
  • El ancho de las vigas de la anchura стропильной del tablero (por lo general 10 - 15 cm).
  • El espesor de las vigas de espesor стропильной tablero (que suele ser de 5 cm)
  • La profundidad de la запила — la distancia desde el borde del tablero hasta el extremo запила (no se puede hacer más de 1/3 de la anchura de la стропильной de la tabla)

Marcar la distancia desde el borde de la стропильной pizarra antes de запила debe sólo a un ángulo de спила, que Te da la calculadora de cálculo de vigas.

Después de pulsar el botón "Calcular", de la calculadora de vigas muestra los resultados del cálculo a partir de los datos en el dibujo, las vigas y la ficha de la envolvente de ver.

Calculadas las dimensiones de las vigas pueden ser ligeramente diferentes en la construcción debido a la existencia de errores en la construcción de una obra. Por favor, tenga en cuenta este matiz y antes de fabricar стропильную todo el sistema, fabrique una стропилу, que va a utilizar en el futuro como una plantilla.

En la pestaña "vista 3D" se presenta un modelo tridimensional de acabado de las vigas, que se puede considerar todas las partes: girar, mover, acercar, alejar. Para mover el modelo de las vigas de primero, coloque el cursor sobre el modelo, apretar el botón derecho del ratón y, a continuación, mueva. La rotación de los modelos de las vigas se produce presiona el botón izquierdo del ratón. Para acercar/alejar gire la rueda del ratón.

En la pestaña "Guardar" para su comodidad, el cálculo de la стропильной de la pierna se puede imprimir, guardar en un formato cómodo para el trabajo de formato, así como enviar al correo electrónico.

El espesor de la viga se determina a partir de las cargas de la стропильную sistema de paso de entre las vigas del techo, de la longitud de las vigas y otros elementos Para determinar el espesor de las vigas utilice útil artículo en nuestro sitio web el cálculo Correcto está el sistema de armadura.

La calculadora de vigas span techo ayudará a simplificar independientes de cálculo, determinar los elementos esenciales de las dimensiones, así como la cantidad de materiales necesarios para la construcción de стропильных pies span techado.
